MANUALE UTENTE HS-060A-25 - HS-060A-80 ROTHENBERGER

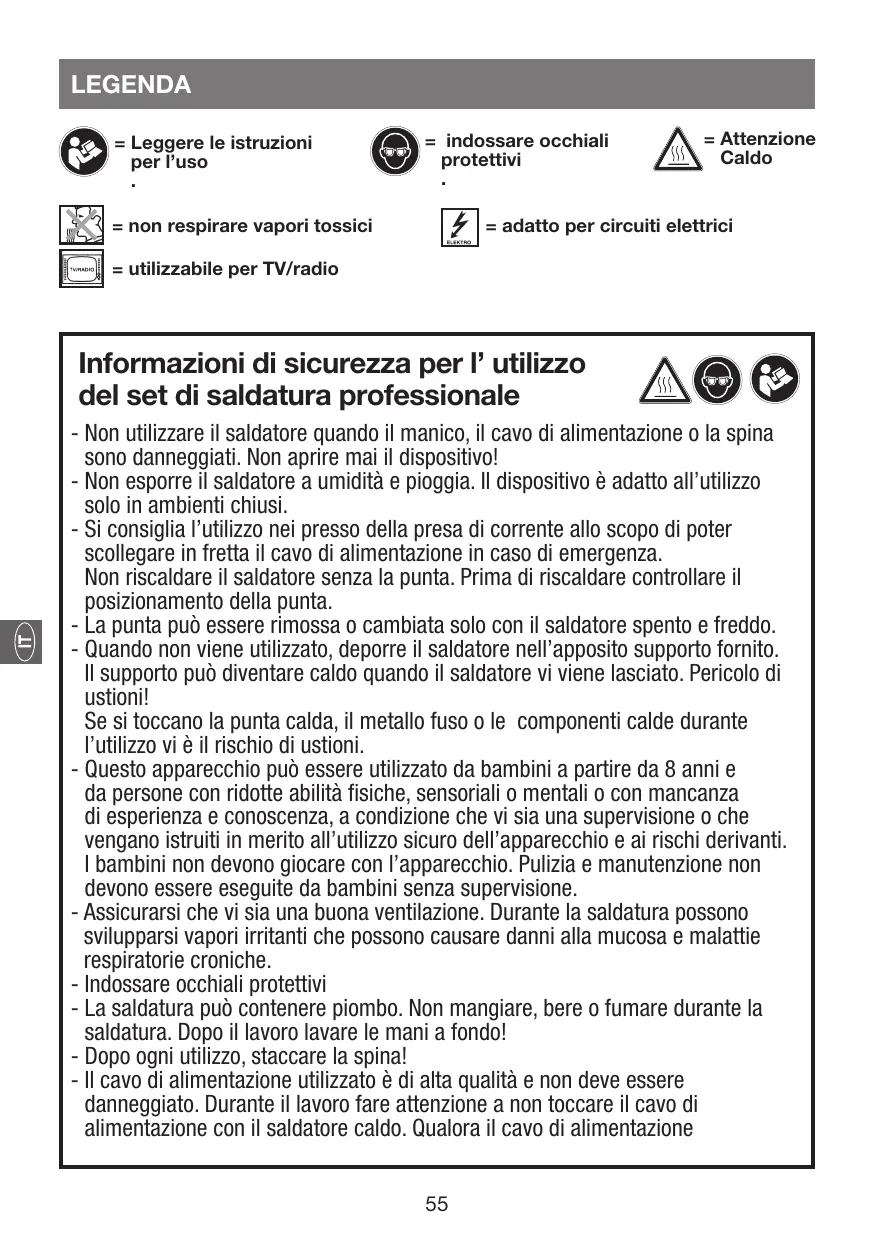

= Leggere le istruzioni per l'uso

= indossare occhiali protettivi

=Attenzione Caldo

= non respirare vapori tossici

=utilizzabileperTV/radio

=adatto per circuiti elettrici

Informazioni di sicurezza per l'utilizzato del set di saldatura professionale

• Non utilizzato il saldatore quando il manico, il cavo di alimentazione o la spina sono danneggiati. Non aprire mai il dispositorio!
• Non esporre il saldatore a umidità e pioggia. Il disposativo è adatto all'utilizzo solo in ambienti chiusi.
• Si consiglia l'utilizzo nei presso della presa di corrente allo scopo di poter scollegare in fretta il cavo di alimentazione in caso di emergenza.

Non riscaldare il saldatore alla punta. Prima di riscaldare controllare il posizionamento della punta.

• La punta può essere rimossa oambiata solo con il saldatore spento e freddo.
• Quando non viene utilizzato, deporre il saldatore nell'apposto supporto fornito. Il supporto più diventare caldo quando il saldatore viiene lasciato. Pericolo di uszioni!

Se si toccano la punta calda, il metallo fuso o le componenti calde durante l'utilizzo vi è il rischio di usioni.

• Questo appearecchio più essere utilizzato da bambini a partire da 8 anni e da persona con ridotte abilità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che vi sia una supervisione o che vengano struitti in merito all'utilizzo sicuro dell'apparecchio e ai rischi derivanti. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non devono essere eseguite da bambini alla supervisione.
• Assicurarsi che vi sia una Buona ventilazione. Durante la saldatura possono svilupparsi vapori irritanti che posso caucei danni alla mucosa e malattie respiratoriè croniche.
• Indossare occhiali protettivi
• La saldatura può contener piombo. Non mangiare, bere o fumare durante la saldatura. Dopio il lavoro lavare le mani a fondo!
• Dopo agli utilizzato, staccare la spina!
• Il cavo di alimentazione utilizzato è di alta qualità e non deve essere danneggiato. Durante il lavorofare attenzione a non toccare il cavo di alimentazione con il saldatore caldo. Qualora il cavo di alimentazione

dell'apparecchio venisse danneggiato, dovrè essere sostituito dal produttore, dal suo rappresentante o da una persona qualificata per evitare situazioni pericolose.

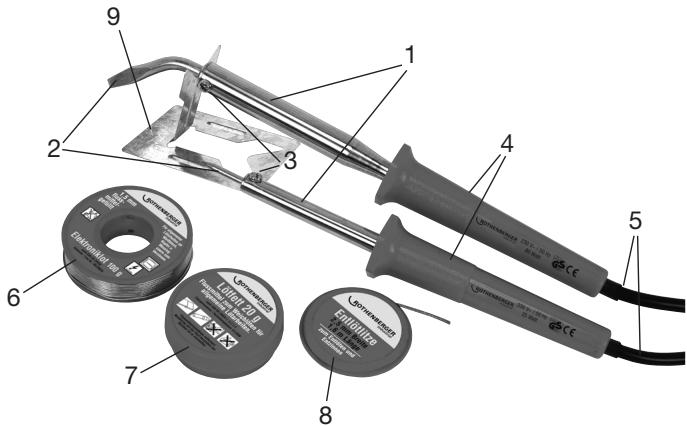

DENOMINAZIONE DELLE PARTI

1 Saldatore
2 Punta per saldatura
3 Viti di montaggio
4 Manico
5 Cavo con spina

Accessor:

6 Saldatore per componenti elettronici
7 Pasta per saldare
8 Treccia dissaldante
9 Supporto

IMPIEGO PREVISTO

Il set di saldatura è stato concepito per la saldatura, ad esempio, di fili e circuiti è peut essere utilizzato esclusivamente in modo conforme a quanto esporto. Ogni altre applicazione è esclusa e viene considerata come utilizzo improprio.

SPECIFICHE

	Modello HS-060A-25	Modello HS-060A-80
Tensione nominale:	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Potenza assorbita:	25 W	80 W
CE Classe di protezione I

MESSA IN SERVIZIO

ALIMENTAZIONE

L'apparecchio è costruito per l'utilizzo con tensione monofase 230-240 V~ / 50 Hz. Controllare se l'alimentazione a disposizione corrisponde a quanto specificato sulla targhetto dell'apparecchio.

ACCENSIONE/SPEGNIMENTO

• Il disposativo viene acceso collegando il cavo di alimentazione.
• Il disposativo viene spento collegando il cavo di alimentazione.

UTILIZZO

• Collegare il cavo di alimentazione a una presa di corrente adatta, posizionare il saldatore sul supporto.
• Lasciare scaldare il saldatore per ca. 3-5 minuti. La temperatura operativa appropriata è raggiunta quando la fusione del solvente avviene a contatto con la puntaenza ridardi.
• Prima di iniziare la saldatura assicurasi che la punta sia stagnata. A quello scopo, riscaldare la punta inutilizzata o pulita e stagnareattraverso il contatto con filo di stagno.
• Prima di iniziare a lavorare nella posizione prevista e con il materiale previsto verificare la funzionalità con l'ausilio di materiale/materiale residuo analogo.
• Prima della saldatura è necessario pulire le parti da unire.
• Avvicinare il filo di stagno con l' appropriato flussante all'estremità della punta e fondere il filo di stagno. In quello modo il giunto viene umettato con il flussante in modo da permettere alla lega saldante di fondersi con il metallo.
• Per ampi lavori di saldatura si raccomanda l'occasionale pulizia e, se necessario, una nuova stagnatura della punta.

ULTERIORI INFORMAZIONI SULLA SALDATURA

Saldature e flussanti

La brasatura dolce nel Campo del bricolage viene effettuata quasi escludamente mediente filo.

Ci sono due tipi di fili di stagno:

1. Saldatura a filo semplice, non riempito.
2. Filo di stagno riempito con flusso.

Saldatore per componenti	Punto di fusione ca. 185° C. Utilizzato nel settore dell'elettronica.
Radio saldatura	Utilizzo nella costruzione di modelli e nella saldatura di precisione. Punto di fusione ca. 235° C.
Brasatura dolce	Per tutti i tipi di lavori di saldatura.
Pietra di ammoniaca	Per la pulizia della punta.
Pasta per saldare	Flussante da applicare molto forma di pasta.
Liquido per saldatura	Flussante per giunti difficili da raggiungere.

• Riscaldare i giunti con il saldatore, tenere la treccia dissaldante sullo stagno liquido La treccia dissaldante assorbe la saldatura. Tagliare la treccia dissaldante utilizzata.

MANUTENZIONE

SOSTITUZIONE DEL CAVO

• Il cavo di alimentazione utilizzato è di alta qualità e non deve essere danneggiato. Durante il lavorofare attenzione a non toccare il cavo di alimentazione con il saldatore caldo. Qualora il cavo di alimentazione dell'apparecchio venisse danneggiato, dovrè essere sostituito dal produttore, dal suo rappresentante o da una persona qualificata per evitare situazioni pericolose.

MANUTENZIONE

La punta (2) si logora après quello tempo e deve essere sostituita.

Allentare la vite (3) sull'asta di metallo del saldatore, estrarre la punta usata e sostituirla con una nuova. Richiudere accuratamente la vite (3).

RICICLAGGIO

Questo simbolo indica che il prodotto non può essere smaltito con i rifiuti domestici, ai sensi della Direttiva sui rifiuti di apparecchiature elettriche e elettroniche (2012/19/UE) e le leggi nazionali. Il prodotto deve essere consignato a un punto di raccolta. Può essere riconsegnato per esempio in occasione dell'acquisto di un nuovo prodotto simile o a un centro di raccolta autorizzato per il riclaggio di apparecchiature elettriche ed elettroniche. Il trattamento improperi di apparecchi cui, a causa di sostanze potenzialmente pericolose spesso contenate nei dispositivi elettrici o elettronici, avere effetti negativi sull'ambiente e sulla salute umana. Con il corretto smaltimento di questo prodotto si contribuisce a un utilizzo efficace delle risorse naturali. Si possono ottenere informazioni su raccolta e riclaggio presso l'ufficio comunale, l'ente pubblico responsableile dello smaltimento dei rifiuti, un ente autorizzato per lo smaltimento di apparecchiature elettriche o elettroniche o il proprio centro di raccolta.
