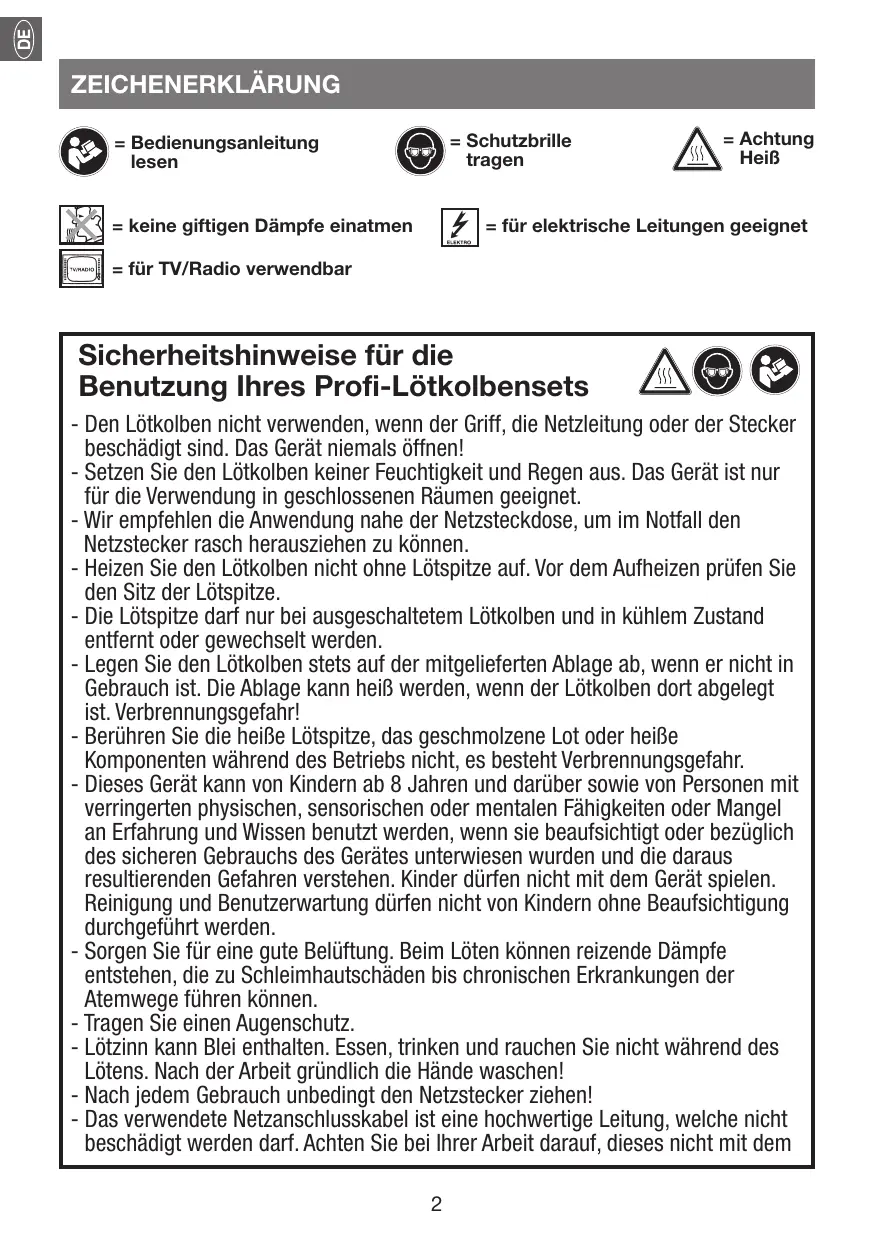

ZEICHENERKLÂRUNG PA - Beai ï = Schutzbrill = Acht @ Bedienungsanleitung © fragen rille VAN Helg 7

= keine giftigen Dämpfe einatmen 7 = für elektrische Leitungen geeignet = für TV/Radio verwendbar Sicherheitshinweise für die { © Fes) Benutzung lhres Profi-Lôtkolbensets Y VW - Den Lôtkolben nicht verwenden, wenn der Griff, die Netzleitung oder der Stecker beschädigt sind. Das Gerât niemals ôffnen! - Setzen Sie den Lôtkolben keiner Feuchtigkeit und Regen aus. Das Gerät ist nur für die Verwendung in geschlossenen Räumen geeignet. - Wir empfehlen die Anwendung nahe der Netzsteckdose, um im Notfall den Netzstecker rasch herausziehen zu Kônnen. - Heizen Sie den Lôtkolben nicht ohne Lôtspitze auf. Vor dem Aufheizen prüfen Sie den Sitz der Lôtspitze. - Die Lôtspitze darf nur bei ausgeschaltetem Lôtkolben und in kühlem Zustand entfernt oder gewechselt werden. - Legen Sie den Lôtkolben stets auf der mitgelieferten Ablage ab, wenn er nicht in Gebrauch ist. Die Ablage kann heiB werden, wenn der Lôtkolben dort abgelegt ist. Verbrennungsgefahr! - Berühren Sie die heiBe Lôtspitze, das geschmolzene Lot oder heiBe Komponenten während des Betriebs nicht, es besteht Verbrennungsgefahr. - Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Sorgen Sie für eine gute Belüftung. Beim Lôten kKônnen reizende Dämpfe entstehen, die zu Schleimhautschäden bis chronischen Erkrankungen der Atemwege führen kônnen. - Tragen Sie einen Augenschutz. - Lôtzinn kann Blei enthalten. Essen, trinken und rauchen Sie nicht während des Lôtens. Nach der Arbeit gründlich die Hände waschen! - Nach jedem Gebrauch unbedingt den Netzstecker ziehen! - Das verwendete Netzanschlusskabel ist eine hochwertige Leitung, welche nicht beschädigt werden darf. Achten Sie bei lhrer Arbeit darauf, dieses nicht mit dem

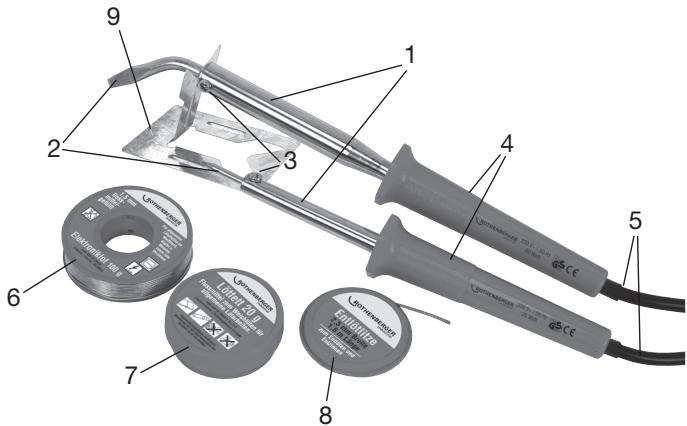

heiBen Lôtkolben zu berühren. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. TEILEBEZEICHN Lôtkolben > Létspie 3 Befestigungsschraube für Lôtspitze 4 Haltegriff 5 Kabel mit Netzstecker

Zubehôr: 6 Elektroniklot 7 Lôtfett 8 Entlôtlitze 9 Ablage BESTIMMUNGSGEMASSE VERWENDU Das Lôtkolbenset ist für Lôtarbeiten an z.B. Drähten und Platinen konzipiert und darf nur wie angegeben bestimmungsgemäB verwendet werden. Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäBe Verwendung. TECHNISCHE DATEN Modell HS-060A-25 Modell HS-060A-80 Nennspannung': 230 — 240 V- / 50 Hz 230 — 240 V- / 50 Hz Aufnahmeleistung: | 25 W 80W C € Schutzklasse | INBETRIEBNAHME NETZANSCHLUSS Das Gerät ist für den Betrieb mit Einphasen-Wechselstrom 230-240 V- / 50 Hz gebaut. Prüfen Sie ob die vorhandene Netzspannung mit der auf dem Typenschild des Geräts angegebenen übereinstimmt.

EIN-/AUSSCHALTEN - Durch Einstecken des Netzsteckers (5) wird das Gerät eingeschaltet. - Durch Ausstecken des Netzsteckers (5) wird das Gerät ausgeschaltet. VERWENDUNG - Verbinden Sie das Netzanschlusskabel mit einer geeigneten Netzsteckdose und platzieren Sie den Lôtkolben auf die Ablage. - Lassen Sie den Lôtkolben ca. 3-5 Minuten aufheizen. Die geeignete Arbeitstemperatur ist erreicht, wenn der Schmelzungsvorgang des Lôtmittels bei Kontakt mit der Lôtspitze ohne Verzôgerung beginnt. - Vor Beginn der Lôtarbeit muss die verwendete Lôtspitze verzinnt werden. Hierzu heizen Sie die unbenutzte oder gesäuberte Lôtspitze auf und verzinnen diese durch Kontakt mit Lôtdraht. - Bevor Sie mit der Arbeit an der geplanten Stelle bzw. dem geplanten Material beginnen, überprüfen Sie die Funktion anhand eines vergleichbaren Materials / Materialrestes. - Vor dem Lôten sind die zu verbindenden Teile zu reinigen. - Den mit einem geeigneten Flussmittel gefüllten Lôtdraht führen Sie an das aüBerste Ende der Lôtspitze heran und schmelzen den Lôtdraht ab. Dabei wird die Lôtstelle durch das austretende Flussmittel benetzt, dadurch kann sich das Lôtmittel mit dem Metall verbinden. - Bei umfangreichen Lôtarbeiten empfiehlt sich das gelegentliche Reinigen und ggf. erneute Verzinnen der Lôtspitze.

WEITERE HINWEISE TEN

Lote und Flussmittel Die gebräuchlichen Weichlote werden für den Heimwerkerbereich fast nur in Drahtform hergestellt. Es gibt zwei Arten von Lôtdrähten:

1. Einfachen, nicht gefüllten Lôtdraht.

2. Gefüllten Lôtdraht mit einer Flussmittelfüllung.

Elektroniklot Schmelzpunkt ca. 185° C. Verwendung im Elektronikbereich. Radio-Lot Einsatz im Modellbau usw. und bei Feinlôtungen. Schmelzpunkt ca. 235° C. Weichlot Für alle vorkommenden Lôtarbeiten. Salmiakstein Zum Reinigen der Lôtspitze. Lôtfett Flussmittel zum Auftragen in Pastenform. Lôtwasser Flussmittel für schwer zugängliche Lôtstellen.

- Lôtstelle mit dem Lôtkolben erhitzen, Entlôtlitze auf das flüssige Lôtzinn halten. - Die Lôtlitze nimmt das Lot auf. - Verbrauchte Lôtlitze abschneiden. WARTUNG Al CH DES ANSCHLUSSKABELS Das verwendete Netzanschlusskabel ist eine hochwertige Leitung, welche nicht beschädigt werden darf. Achten Sie bei lhrer Arbeit darauf, dieses nicht mit dem heiBen Lôtkolben zu berühren. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. WARTUNG Die Spitze (2) nutzt sich nach einiger Zeit ab und muss ausgewechselt werden. Lôsen Sie dazu die Schraube (3) am metallenen Schaft des Lôtkolbens, ziehen Sie die verbrauchte Spitze heraus und ersetzen Sie diese gegen eine neue Spitze. Schraube (3) wieder gut festziehen. RECYCLING Dieses Symbol weist darauf hin, dass dieses Produkt gemäB Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmäüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgeméBe Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäBe Entsorgung dieses Produkts tragen Sie auBerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem ôffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.
