HS-060A-25 - HS-060A-80 - Kit d'installation électronique ROTHENBERGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Raccords et accessoires de plomberie
Caractéristiques techniques principales	Modèles HS-060A-25 et HS-060A-80, adaptés pour divers diamètres de tubes
Matériaux	Acier inoxydable et autres matériaux résistants à la corrosion
Dimensions approximatives	Varie selon le modèle, consulter la documentation technique pour les dimensions spécifiques
Poids	Poids variable selon le modèle, vérifier les spécifications
Compatibilités	Compatible avec divers systèmes de plomberie standard
Fonctions principales	Raccordement de tubes, étanchéité, résistance à la pression
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, consulter le fabricant pour les références
Sécurité	Utiliser des équipements de protection individuelle lors de l'installation
Informations générales utiles	Vérifier les normes de plomberie locales avant installation

FOIRE AUX QUESTIONS - HS-060A-25 - HS-060A-80 ROTHENBERGER

Quels types de matériaux peut-on souder avec le ROTHENBERGER HS-060A?

Le ROTHENBERGER HS-060A est conçu pour souder des tuyaux en PVC, en PE et en PP.

Comment régler la température de l'appareil?

La température peut être réglée via le thermostat intégré en fonction du matériau à souder. Consultez le manuel pour les réglages spécifiques.

Que faire si l'appareil ne chauffe pas?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température suffisante.

Comment nettoyer l'appareil après utilisation?

Laissez l'appareil refroidir complètement, puis nettoyez les surfaces extérieures avec un chiffon humide. Évitez d'utiliser des produits abrasifs.

Est-il possible de remplacer les pièces de l'appareil?

Oui, certaines pièces peuvent être remplacées. Consultez le manuel d'utilisation pour les détails sur les pièces de rechange disponibles.

Quelle est la garantie offerte avec le ROTHENBERGER HS-060A?

Le ROTHENBERGER HS-060A est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès du vendeur.

Comment puis-je m'assurer que les soudures sont de bonne qualité?

Assurez-vous que les surfaces à souder sont propres et bien ajustées. Suivez les recommandations de température et de temps de soudage pour chaque matériau.

L'appareil est-il portable?

Oui, le ROTHENBERGER HS-060A est conçu pour être léger et portable, ce qui le rend facile à transporter sur différents chantiers.

Que faire si le câble d'alimentation est endommagé?

Ne pas utiliser l'appareil. Remplacez le câble d'alimentation par un professionnel qualifié pour assurer la sécurité.

Y a-t-il des accessoires recommandés pour cet appareil?

Il est recommandé d'utiliser des embouts spécifiques au type de matériau que vous utilisez pour garantir une soudure optimale.

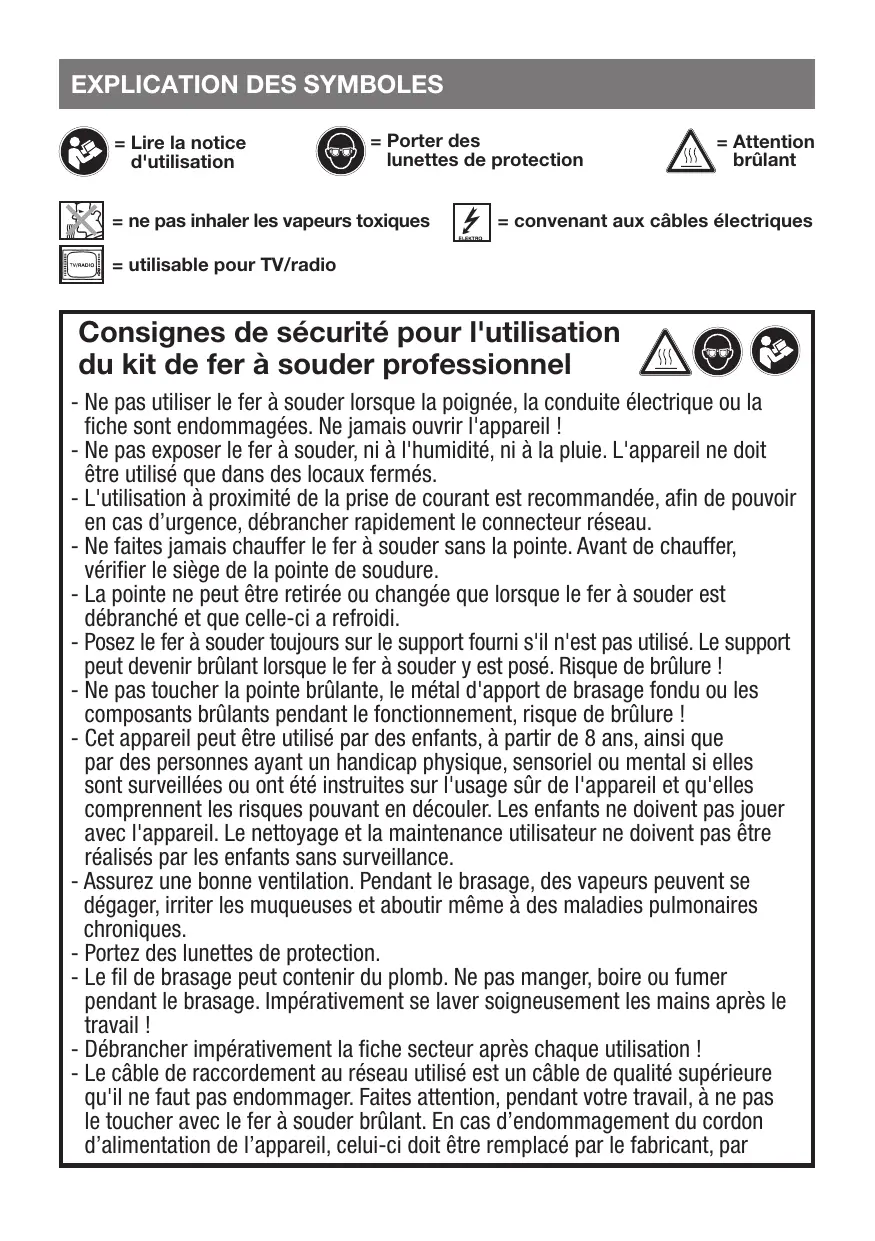

MODE D'EMPLOI HS-060A-25 - HS-060A-80 ROTHENBERGER

= Lire la notice d'utilisation

= Porter des lunettes de protection

= Attention brûlant

= ne pas inhaler les vapeurs toxiques

=utilisablepourTV/radio

= convenant aux câbles électriques

Consignes de sécurité pour l'utilisation du kit de fer à souder professionnel

• Ne pas utiliser le fer à souder lorsque la poignée, la conduite électrique ou la fiche sont endommagées. Ne jamais ouvrir l'appareil !
• Ne pas exposer le fer à souder, ni à l'humidité, ni à la pluie. L'appareil ne doit être utilisé que dans des locaux fermés.
• L'utilisation à proximate de la prise de courant est recommandée, afin de pouvoir en cas d'urgence, débrancherrapidement le connecteur réseau.
• Ne faites jamais chauffer le fer à souder sans la pointe. Avant de chauffer, vérifier le siège de la pointe de soudure.
• La pointe ne peut être retiree ou changée que lorsque le fer à souder est débranché et que celle-ci a refroidi.
• Posez le fer à souder toujours sur le support fourni s'il n'est pas utilisé. Le support peut devenir brûlant lorsque le fer à souder y est posé. Risque de brûlure!
• Ne pas toucher la pointe brûlante, le métal d'apport de brasage fondu ou les composants brûlants pendant le fonctionnement, risque de brûlure !
• Cet apparéil peut être utilisé par des enfants, à partir de 8 ans, ainsi que par des personnes ayant un handicap physique, sensoriel ou mental si elles sont surveillées ou ont été instruites sur l'usage sur de l'appareil et qu'elles comprendtent les risques pouvant en découler. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas'être réalisés par les enfants sans surveillance.
• Assurez une bonne ventilation. Pendant le brasage, des vapeurs peuvent se dégager, irriter les muqueuses et aboutir même à des maladies pulmonaires chroniques.
• Portez des lunettes de protection.
• Le fil de brasage peut conténir du plomb. Ne pas manger, boire ou fumer pendant le brasage. Impératifement se laver soigneusement les mains après le travail!
• Débrancher impératifement la fiche secteur après chaque utilisation !
• Le cable de raccordement au réseau utilisé est un cable de qualité supérieure qu'il ne faut pas endommager. Faites attention, pendant votre travail, à ne pas le toucher avec le fer à souder brûlant. En cas d'endommagement du cordon d'alimentation de l'appareil, celui-ci doit être remplaced par le fabricant, par

le service après-vente ou par toute autre personne qualifiée afin d'eviter tout danger.

DÉSIGNATION DES PIEÇES

1 Fer à souder
2 Pointe
3 Vis de fixation pour pointe
4 Poignée
5 Câble avec fiche secteur

Accessoires :

6 Fil de brasse
7 Graisse de brasage
8 Cordon de désoudage
9 Support

UTILISATION CONFORME

Le fer à souder est destiné aux travaux de brasage, p. ex. sur des fils ou des circuits imprimés. Tout autre utilisation est expressément exclue et considérée comme utilise non conforme.

CHARACTERISTIQUES TECHNIQUES

	Modèle HS-060A-25	Modèle HS-060A-80
Tension nominale :	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Puisance absorbée :	25 W	80 W
CE® Classe de protection I

MISE EN SERVICE

RACCORD ELECTRIQUE

L'appareil est construit pour fonctionner sur le courant alternatif monophasé 230-240 V~ / 50 Hz. Verifier si la tension de réseau presente correspond à cette indiquée sur la plaquette signalétique de l'appareil.

MISE EN / HORS CIRCUIT

• L'appareil est enclenché par le branchement de la fiche secteur (5).
• L'appareil est arrêté par le débranchement de la fiche secteur (5).

UTILISATION

• Branchez le cable de raccordement au secteur avec une prise de courant adaptée et placez le fer à souder sur le support.
• Laissezchauffer le fer à souder entre 3 et 5 minutes. La température adaptée est atteinte lorsque l'apport de brasage commence à fondre immédiatement lorsqu'il est en contact avec la pointe.
• Avant de commencer à braser, la pointe utilisée doit être étamée; pour ce faire, faites chauffer la pointe neue ou nettoyée et étamez celle-ci en la mettant en contact avec le fil de brasage.
• Avant de commencer l'opération à l'endetroit prévu ou sur le matériel souhaité, faites un essai de fonctionnement sur un matériel / rebutComparable.
• Avant le brasage, les pieces à braser doivent être nettoyées.
• Positionnez le fil de brasage fourre avec le fondant approprié à l'extrémité de la pointe et faites fondre le fil de brasage. Pendant l'opération, la zone de brasage est mouillée par le fondant qui s'écoule, permettant ainsi une liaison de l'apport de brasage avec le métal.
• Lors des travaux importants de brasage, on recommende de proceder à un nettoyage occasionnel de la pointe et d'effectuer au besoin un nouvel étamage.

INFORMATIONS SUPPLEMENTaires CONCERNANT LE SOUDAGE

Métaux d'apport de métal à braser et fondants

Pour le bricolage, les métaux d'apport de brasage tendreticsont presque essentiellement fabriqués sous forme de fil.

Il existe deux sortes de fils de brasse

1. les fils simples, non fourrés.
2. les fils d'apport fourrés à âme décapante.

Métal d'apport de électronique	Point de fusion env. 185° C Utilisation dans le secteur de l'électronique
Métal d'apport de brasage radio	Utilisation pour le modélisme etc. et pour les bra-sages de précision. Point de fusion env. 235° C
Brasage tendre	Pour toutes les opérations de brasage usuelles.
Mipoux	Pour nettoyer la pointe
Graisse décapante	Pâte fluide à appliquer.
Chlorate de zinc	Fondant pour nœuds de jonction difficilement accessibles

DÉSOUDER AVEC LE CORDON DE DÉSoudAGE

• Chauffer le nœud de jonction avec le fer à braser, tener le cordon de désoudage sur l'étain de brasage fluide.
• Le cordon de désoudage absorbe le métal d'apport de brasage.
• Couper le cordon de désoudage use.

ENTRETIEN

Le cable de raccordement au réseau utilisé est un cable de qualité supérieur ne devant pas être endommagé. Faites attention, pendant votre travail, à ne pas le toucher avec le fer à souder brûlant. En cas d'endommagement du cordon d'alimentation de l'appareil, celui-ci doit être remplaced par le fabricant, par le service après-vente ou par toute autre personne qualifiée afin d'éviter tout danger.

ENTRETIEN

La pointe (2) s'use au bout d'un certain temps et doit'être replacée.

Desserrez pour cela la vis (3) sur la tige métallique du fer à braser, retirez la pointe usée et mettez la nouvelle en place. Bien resserrer la vis (3).

Éliminer l'emballage, le papier et les imprimés

Éliminez les emballages, le papier et les imprimés en respectant le type de matériel et les réglementations locales en vigueur dans notre région.

Élimination du produit

FR

Cet apparel se recycle

A DEPOSER

EN MAGASIN

特此公告。

1

Points de collecte sur www.quefairedemesdechets.fr
Prix d'etre (en millions d'euros)

Le symbole ci-contre d'une poubelle sur roues barrée d'une croix indique que cet apparéil est soumis à la directive 2012/19/UE. Cette directive indique que vous ne devez pas jeter cet apparéil avec les déchets menagers normaux à la fin de sa durée de vie, mais que vous doivent l'apporter dans des centres de collecte, des centres de recyclage ou des entreprises de traitement des déchets spécifique équipés. Cette élimination est gratuite pour vous. Préservez l'environnement et éliminez-le correctement.

Ce qui suit s'applique au marché allemand :

Lorsque vous achetez un nouvel apparéil, vous avez le droit de returner l'ancien apparéil correspondant à votre revendeur. Les distributeurs d'équipements électriques et électroniques ayant une surface de vente d'au moins 400 mètres carrés et les détaillants en alimentation ayant une surface de vente d'au moins 800 mètres carrés qui vendent régulièrement des équipements électriques et électroniques sont tenus de reprenevre gratuitement les équipements usages, même si vous n'achetez pas de nouvel équipement, à condition que la taille de l'équipment usage ne dépasse pas 25 cm dans aucune dimension. L'importateur vous propose des possibités de reprise directement dans les magasins et les marchés. Veuillez également contacter votre revendeur pour obtenir des informations sur les possibités locales de reprise.

Si vous ancien apparéil contient des données personnelles, il est de votre responsabilité de les supprimer avant de le returner.

Si cela est possible sans détruire l'appareil usage, retirez les batteries ou accumulateurs usagés ainsi que les lampes avant de renvoyer l'appareil usage pour élimination et mettez-les au rebut dans le cadre d'une collecte sélective.

Pour les batteries fixes, indiquez lors de la mise au rebut que l'appareil contient une batterie. Contactez notre municipalité ou votre administration locale si vous cherchez d'autres moyens de vous débarrasser de vos équipements usages.
