Producttype	Professionele soldeerbout
Modellen	HS-060A-25 (25 W) en HS-060A-80 (80 W)
Opgenomen vermogen	25 W (model HS-060A-25) / 80 W (model HS-060A-80)
Nominale spanning	230-240 V~, 50 Hz
Beschermingsklasse	I
CE-markering	Ja
Opwarmtijd	3 tot 5 minuten
Meegeleverde accessoires	Soldeerdraad, soldeervet, ontvlechtlitze, houder
Punt	Verwisselbare punt, vastgezet met schroef
Gebruik	Solderen aan draden, printplaten, modelbouw, elektronica
Veiligheidsinstructies	Niet gebruiken als de kabel beschadigd is; draag een veiligheidsbril; dampen niet inademen; na gebruik de stekker eruit trekken; op de houder plaatsen; de hete punt niet aanraken
Onderhoud	De punt regelmatig reinigen en vertinnen; versleten punt vervangen
Recycling	Niet bij het huishoudelijk afval gooien; inleveren bij inzamelpunt (richtlijn 2012/19/EU)
Soldeertemperatuur	Ongeveer 185°C (elektronica) / 235°C (radio)
Toevoegmetaal	Fluxkernsoldeerdraad of gewone draad met soldeervet
Ontsolderen	Gebruik de ontvlechtlitze om het tin te absorberen

Veelgestelde vragen - HS-060A-25 - HS-060A-80 ROTHENBERGER

Hoe lang duurt het om de soldeerbout op te warmen?

De opwarmtijd is 3 tot 5 minuten. De juiste temperatuur is bereikt wanneer het tin onmiddellijk smelt bij contact met de punt.

Wat is het verschil tussen de modellen HS-060A-25 en HS-060A-80?

Het belangrijkste verschil is het vermogen: model HS-060A-25 heeft een vermogen van 25 W en de HS-060A-80 van 80 W. De 80 W warmt sneller op en is geschikter voor zwaardere werkzaamheden.

Kan ik deze soldeerbout gebruiken voor elektronica?

Ja, het is bedoeld voor soldeerwerk aan draden en printplaten. Gebruik een soldeerdraad met een smeltpunt van ongeveer 185°C voor elektronica.

Hoe vervang ik de punt van de soldeerbout?

Haal de stekker uit het stopcontact en laat de punt afkoelen. Draai de bevestigingsschroef (3) op de metalen staaf los, verwijder de oude punt en plaats de nieuwe, draai de schroef weer vast.

Wat te doen als de stroomkabel beschadigd is?

De kabel moet worden vervangen door de fabrikant, de klantenservice of een gekwalificeerd persoon om gevaar te voorkomen.

Hoe vertin ik de punt?

Verwarm de nieuwe of gereinigde punt en breng deze in contact met de soldeerdraad om deze te bedekken met een dunne laag tin.

Welke accessoires worden meegeleverd met de kit?

De kit bevat: soldeerdraad, soldeervet, ontvlechtlitze en een houder om de hete bout op te plaatsen.

Kan ik deze soldeerbout buitenshuis gebruiken?

Nee, het apparaat mag alleen worden gebruikt in gesloten ruimtes en mag niet worden blootgesteld aan vocht of regen.

Hoe moet het product aan het einde van zijn levensduur worden afgevoerd?

Gooi het niet bij het huishoudelijk afval. Volgens richtlijn 2012/19/EU moet het worden ingeleverd bij een inzamelpunt of recyclingcentrum. Raadpleeg www.quefairedemesdechets.fr.

Wat te doen als de punt niet warm wordt?

Controleer of het apparaat goed is aangesloten en of de spanning overeenkomt met 230-240 V~. Als het probleem aanhoudt, kan de soldeerbout defect zijn en moet deze door een professional worden gecontroleerd.

GEBRUIKSAANWIJZING HS-060A-25 - HS-060A-80 ROTHENBERGER

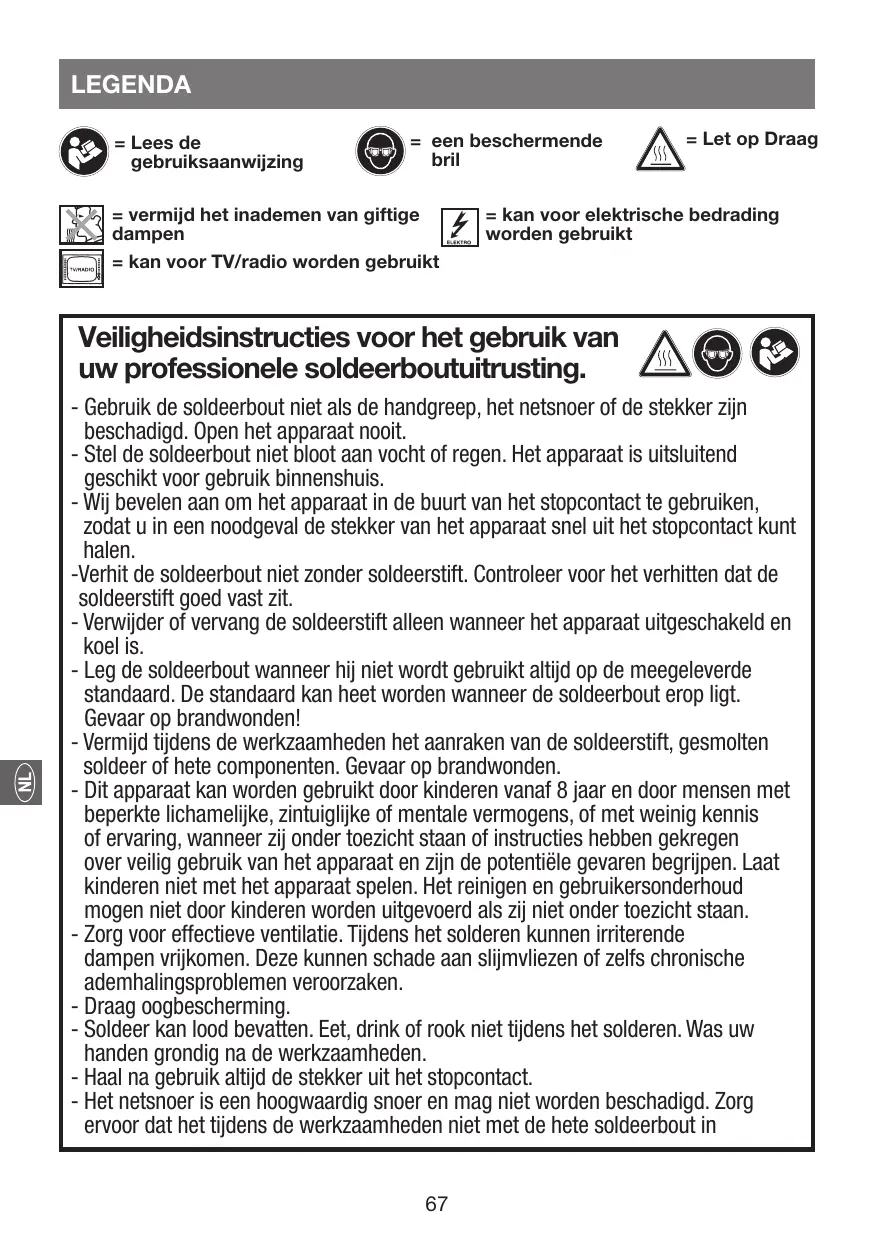

= Lees de gebruiksaanwijzing

= een beschemende bril

= Let op Draag

= vermijd het inademen van giftige dampen

= kan voor TV/radio worden gezruikt

= kan voor elektrische bedrading worden gezruikt

Veiligheidsinstrumentes voor het gebruik van uw professionele soldeerboutuitrusting.

• Gebruik de soldeerbout nicht als de handgreep, het netsnoer of de stekker zich beschadigd. Open het apparatus nooit.
• Stel de soldeerbout nicht bloot aan vocht of regen. Het apparaat is uitsluitend geschikt voor gebruik binnenshuis.
• Wij bevelen aan om het apparaat in de buurt van het stopcontact te gebruiken, zodat u in een noodgeval de stekker van het apparaat snel uit het stopcontact kunt halen.
  -Verhit de soldeerbout Niet zonder soldeerstift. Controlleroor het verhitten dat de soldeerstift goed vast zit.
• Verwijder of cervang de soldeerstift alleen wanner het apparaat uitgeschakeld en koel is.
• Leg de soldeerbout wonneer hij nicht worden gebruikt alsijd op de meegeleverde standard. De standard kan heet worden wonneer de soldeerbout erop ligt. Gevaar op brandwonden!
• Vermijdijdens de werkzaamheden het aanraken van de soldeerstift, gesmolten soldeer of hete componenten. Gevaar op brandwonden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door mensen met beperkte lichamelijke, zintuiglijke of mentale vermogens, of met weinig kennis of ervaring, wanneer zij onder toezicht staan of instructies hebben gekreten over veilig gebruik van het apparaat en zich de potentièle bevaren begrijpen. Laat kinderen Niet met het apparaat spelen. Het reinigen en gebruikersonderhoud mogen Niet door kinderen worden uitgevoerd als zich Niet onder toezicht staan.
• Zorg voor effectieve ventilatie. Tijdens het solderen kuren irriterende dampen vrijkomen. Deze kuren schade aan slijmvliezen of zelfs chronische ademhalingsproblemen veroorzaken.
• Draag oogbescherming.
• Soldeer kan lood bevatten. Eet, drink of rook Nietijdens het solderen. Was uw handen grondig na de werkzaamheden.
• Haal na gebruik.altijd de stekker uit het stopcontact.
• Het netsnoor is een hoogwaardig snoer en mag Niet worden beschadigd. Zorg ervoor dat hetijdens de werkzaamheden Niet met de hete soldeerbout in

aanraking komt. Om gevaar te vermijden, moet het netsnoor van dit apparaat als het is beschadigd, door de fabrikant, de klantenservice of een vergelijkbaar bevoegde person worden verrangen.

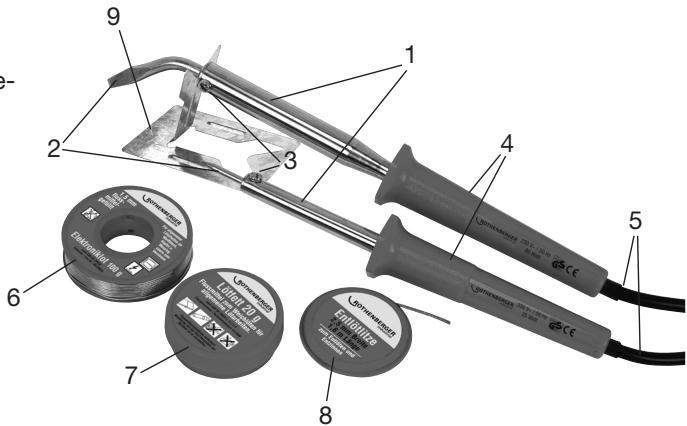

BENAMING ONDERDELEN

1 Soldeerbout
2 Soldeerstift
3 Klemschroef voor de soldeerstift
4 Handgreep
5 Netsnoer met stekker

Accessoires:

6 Soldeer voor elektronica
7 Soldeervet
8 Desoldeerlint
9 Standaard

BESTEMD GEBRUIK

De soldeerboutuitrusting is ontworpen voor het solderen van bijvoorbeeld bedrading en printplaten. Hij mag uitsluitend voor deze doelen worden gebruikt. Alle andere toepassingen zijn uitdrukkelijk verboden en gelden Niet als bestemd gebruik.

TECHNISCHE GEGEVENS

	Model HS-060A-25	Model HS-060A-80
Nominale spanning:	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Öpgenomen vermogen:	25 W	80 W
CE Beschermingsklasse I

INGEBRUIKEMING

STROOMVOORZIENING

Dit apparaat is ontworpen voor gebruik met een stroomvoorziening met een fase wisselstroom van 230-240 V~ / 50 Hz. ControllerDat uw netspanning overeenkomt met de gegevens op het typeplaatje van het apparaat.

IN-/UITSCHAKELEN

• Steek de stekker (5) in het stopcontact om het apparatusaat in te schakelen.
• Haal de stekker (5)uit het stopcontact om het apparaat uit te schakelen.

GEBRUIK

• Steek de stekker van het apparaat in een geschikt stopcontact en leg de soldeerbout op de standard.
• Laat de soldeerbout gedurende onceveer 3-5 minuten opwarmen. De bedriftstemperatuur is bereikt wanner het soldeer onmiddelijk bij contact met de soldeerstift begint te smelten.
• Vertin de soldeerstift voordat u begint met solderen. Verhit hiervoord de ongebruekte of gereinigde soldeerstift en raak hem aan met soldeer. De stift moet met een dun laagje soldeer zichen bedekt.
• Controller voordat u aan het werk gaat met de geplande verbinding of het geplande materiaal, de werking op een vergelijkbaar stukje materiaal of afval.
• Reinig voor het solderen de te solderen onderdelen.
• Raak de buiteenrand van de soldeerstift aan met harskern soldeerdraad en smelt het soldeerdraad. Dit verzekert dat de soldeerverbinding worden voorzien van het vloeimiddel, waardoor het soldeer zich aan het metaal kan hechten.
• Het is een goed idee om bij uitgebrecht soldeerwerk de soldeerstift regelmatig te reinigen en opnieuw te vertinnen.

MEER SOLDEERTIPS

Soldeersels en vloeimiddelen

Zachtsoldeer voor doe-het-zelfgebruik worden vrijwel algtd in draadvorm geprodueerd. Er+zijn twee soorten soldeerdraad.

1. Eenvoudig massief soldeerdraad.
2. Harskern soldeerdraad.

Soldeer voor elektronica	Smeltpunt ongeveer 185 °C. Voor gezruik bij elektronica.
Radiosoldeer	Voor gezruik bij modelbouw enz. en voor因其 soldeerwerk. Smeltpunt ongeveer 235 °C.
Zachtsoldeer	Voor alle soorten soldeerwerk
Ammoniakblok	Voor het reinigen van soldeerstiften
Soldeervet	Vloeimiddel in pastavorm
Soldeervloeistof	Vloeimiddel voor het solderen van moeilijk bereikbareplaatsen

HET VERWIJDEREN VAN SOLDEER MET DESOLDEERLINT

• Verhit de soldeerverbinding met de soldeerbout en houd het desoldeerlint op het gesmolten soldeer.
• Het desoldeerlint absorbente het soldeer.
• Knip het gebruikt desoldeerlint af.

ONDERHOUD

HET VERVANGEN VAN HET NETSNOER

Het netsnoer is een hoogwaardig snoer en mag Niet worden beschadigd. Zorg ervoor dat het tijdens de werkzaamheden Niet met de hete soldeerbout in aanraking komt. Om gevaar te vermijden,要去 het netsnoer van dit apparaat als het is beschadigd, door de fabrikant, de klantenservice of een vergelijkbaar bevoegde persoon worden verrangen.

ONDERHOUD

Na enigeijd verslijt de stift (2) en moet hij worden verrangen.

Draai hiervoor de schroef (3) op de metalen schacht van de soldeerbout los, trek de oude stift eruit en verrang hem door een neue. Draai de schroef (3) wee vast.

RECYCLING

Dit symbol geeft aan dat het product volgens de voorschriften voor elektrisch en elektronisch afval (2012/19/EG) en nationale wetgeving Niet als huishoudelijk afval mag worden afgevoerd. Dit product要去 bij een hiervoor aangewezen verzamelpunt worden ingeleverd. Dit kan bijvoorbeeld door inruil bij aanschaf van een vergelijkbaar product, of door inlevering bij een bevoegd verzamelpunt voor het recylen van elektrisch of elektronisch afval. Onjuiste afvoer van gebruikte artikelen kan vanwege de potentieel schadelijke materiaalen die vaak in elektrisch en elektronisch afval zijn gebruikt, negatieve effecten op het milieu en de gezondheid hebben. De juiste afvoer van dit product draagt ook bij aan het effectieve gebruik van natuurlijke hulpbronnen. Informatie over verzamelpunten voor gebruikte artikelen kan worden verkrogen bij uw lokale overheid, de openbare overheden voor afvalverwerking, een bevoegd afvoerpunt voor elektrisch en elektronisch afval of bij uw vuilnisophaalteam.
