GEBRUIKSAANWIJZING 1300007160 ROTHENBERGER

nhoudsopgave Pagina 1 Aanwijzingen betreffende de veiligheid 63

1.1 Doelmating gebruik 63

1.2 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

13 Veiligheidsinstructies 2 Technische gegevens 3 Werking van de machine .. 31 Overzicht (A) 67 32 Werkaanwijzingen. 67 33 Accu 67 34 Installatie ROCAM mini HD AMPShare-haspel of Module ROLOC Plus AMPShare

3.5 Werken met het apparaat

3.6 ROCAM plaatsbepaling

3.7 Monitoreenheid met touchscreen 69

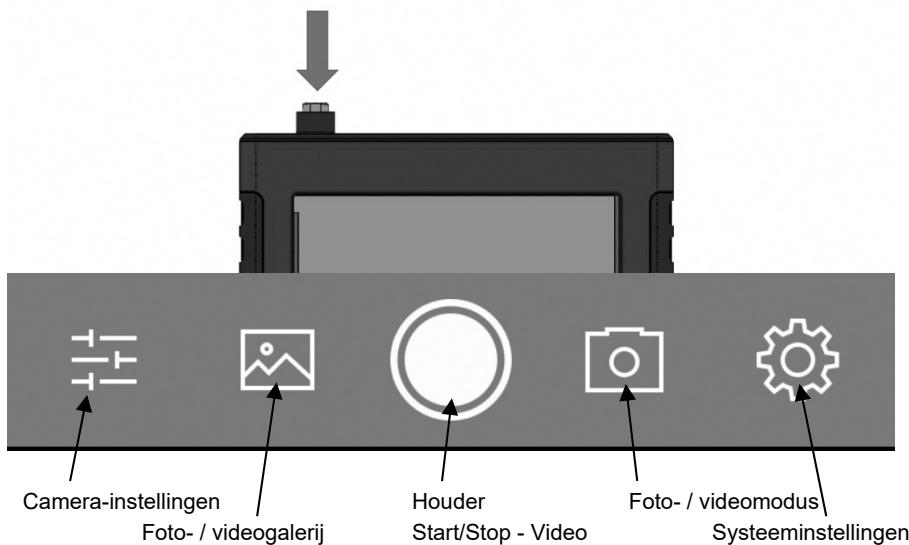

3.8 Gebruikersinterface .

39 Gegevensoverdracht naar een pc...

3.10 Weergave van het positioneringsbeeldscherm

Instandhouding en onderhoud . Toebehoren. Klantenservice… No mn 8» Afvalverwijdering . Gebruikte symbolen en tekens in dit document: Let op! Dit teken waarschuwt voor materiële schade en schade aan het milieu. Gevaar! Dit symbool waarschuwt voor lichamelik letsel. > Verzoek te handelen 62 KLBOTHENBERGER NEDERLANDS

Voor schade door oneigenlik gebruik is alleen de gebruiker aansprakelik. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften die- nen te worden nageleefd. Het ROCAM mini HD AMPShare inspectiesysteem is uitsluitend bedoeld voor het inspecteren van buizen, holle voonwerpen en holle ruimten, zoals beschreven bij ,Technisch gegevens / toe- passingsgebieden”. Andere toepassingen zin niet toegestaan. Laat camerakop niet langdurig in de zon staan. Hierdoor kan de cameramodule beschadigd ra- ken! Alle geldend normen en voorschriften moeten worden opgevolgd. Het apparaat is alléén geschikt voor toepassing in ruimtes, apparaat niet aan regen blootstellen! it zijn onder andere: - Wetgeving m.b.t. technische arbeidsmiddelen (Machinerichtliin) met de bijbehorende verorde- ningen - Laagspanningsrichtiin - UW VBG 1 .Algemene voorschriften" - UW VBG 4 .Elektrische installaties en bedrijfsmiddelen - Richtlinen voor het werken in tanks e krappe ruimten (BG-regel 77), richtljn voor beeld- schermwerkplekken. Gebruik uitsluitend originele ROTHENBERGER of AMPShare accupacks en accessoires. Met AMPShare gemarkeerde accupacks zijn 100% compatibel met AMPShare -apparaten. Neem voor de keuze van de juiste apparaten contact op met uw dealer. Neem de handleiding van de gebruikte apparaten in acht. swaarschuwingen voor elektrische gereedsch: WAARSCHUWINGI Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeel- dingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebrui Het in de waarschuwingen gebruikte begrip .elektrisch gereedschap” heeft betrekking op elektri- sche gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereed- schappen voor gebruik met een accu (zonder netsnoer). 1). Veiligheid van de werkomgeving a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werk- omgeving kan tot ongevallen leiden. b)_Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waar- in zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektri- sche gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereed- schap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en pas- sende stopcontacten beperken het risico van een elektrische schok. LBOTHENBERGER NEDERLANDS 63

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van bui- zen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c)_Houd het elektrische gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d)_Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dra- gen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadig- de of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengka- bels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f)_Als het gebruik van het elektrische gereedschap in een vochtige omgeving onver delijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekscha- kelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlike beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelik van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c)_ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitge- schakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektri- sche gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap inge- schakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d)_ Verwijder instelgereedschappen of schroefsieutels voordat u het elektrische gereed- schap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereed- schap kan tot verwondingen leiden. e)_Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte si- tuaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sie- raden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van ge- reedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoor- schriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor be- stemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u be- ter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch ge- reedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlik en moet worden ge- repareerd.

Trek de stekker uit het stopcontact enlof neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt on- bedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlik wanneer deze door onervaren personen worden gebruikt. Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of be- wegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snij- dende inzetgereedschappen met scherpe snikanten klemmen minder snel vast en zijn ge- makkeliker te geleiden. Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlike situaties leiden. Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties vei- lig kan worden gehanteerd en bediend. Gebruik en onderhoud van accugereedschappen Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt. WAARSCHUWING! Gebruik alleen de daarvoor bedoelde accu’s of het type accu in de elektrische gereedschappen. Het gebruik van andere accu's kan tot explosies, verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spij- kers, schroeven en andere kleine metalen voorwerpen die overbrugging van de con- tacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij on- voorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u boven- dien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu's kun- nen zich onvoorspelbaar gedragen en tot brand, ontploffing of verwondingsgevaar leiden. Stel een accu niet bloot aan vuur of te hoge temperaturen. Vuur of temperaturen boven 130 °C (265 °F) kunnen een explosie veroorzaken. Volg alle instructies voor het laden en laad de accu of het accugereedschap nooit bui- ten het in de handleïding aangegeven temperatuurbereik. Verkeerd laden of laden bui- ten het toelaatbare temperatuurbereik kan de accu vernielen en het brandgevaar verhogen. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originelle vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Repareer nooît beschadigde accu’s. Alle onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een geautoriseerde klantenservice. KBOTHENBERGER NEDERLANDS 65

Tijdens alle werkzaamheden is het noodzakelik om werkkleding, werkhandschoenen, bescher- mingsbril en veiligheidsschoenen te dragen. Voer nooit werkzaamheden uit binnenin het apparaat! In dit gedeelte mag uitsluitend worden gewerkt door vakpersoneel (klantendienst)! Medische werkzaamheden, van welke aard dan ook, met het TV-inspectiesysteem zijn niet toe- gestaan! Camerakop en schuifkanaal niet met geweld uit de buis trekken! Beslist naast de ,as“ buis-kabel gaan staan, anders bestaat letselgevaar! De schuifkabel is star en staat daardoor onder mechanische spanning! Vasthouden bij het afrol- len van de haspell Let op een stabiele stand. De minimale kikafstand moet volgens UVV 50 cm (gemiddeld 64 cm) zijn! Véér elk gebruik dient de schuifkabel op beschadigingen gecontroleerd te worden. AN Beschadigde schuifkabels moeten worden vervangen! Bi contact met stroomgeleidende delen bestaat het risico op levensgevaar! beschadiging en verkeerd gebruik van de accu kunnen er ook dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij Klachten een arts. De dampen kunnen de luchtwegen irriteren. Open de accu niet. Er bestaat gevaar voor kortsluiting. Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwer- king van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten. Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen ge- vaarlike overbelasting beschermd. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting!

Transport van Li-ion-accupacks: Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd. Bij de verzending door derden (bijv. lucht- vervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een des- kundige voor gevaarlike goederen worden geraadpleegd. Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht «6 LBOTHENBERGER ROCAM Accuspanning 18 V DC Nominaal opgenomen vermogen . 16 W Bedrifstemperatuur 0... +50 °C Opslagtemperatuur 0... +50 °C Afmetingen (LxBxH) 400 x 400 x 400 mm Gewicht met accu 6,5 kg (22m schuifkalbellengte) Touchscreen 7" RO BP18V AMPShare, ProCORE 18V HD AMPShar NEDERLANDS

RO BC18V AMPShare JPG/ AVI (Resolutie 1920px. x 1080px.) HDMI 32 GB SD- kaart CMOS colour PAL, TEC Modul: 317mm lengte 1m Aanbevolen oplaadapparaten . Formaat videolfoto . Video out Geheugen Cameramodule. Camerakop - diameter Schuïfkalbellengte Schuifkabeldiameter. Werkbereik . Lokalisatiezender Drukbestendigheid Explosiebeveiliging Modul ROLOC Plus AMPShare: Functioneel bereik Verticaal 0,6 — 1,8 m (2' - 8), Horizontal O — 4,5 m (0'— 15’) Afwiking en maximale reikwijdte zijn altid afhankelijk van de sonde, de bodem, het buismateri- © 40 - 110 mm 512 Hz 1 bar/ 10 m waterkolom Nee aal, enz. Frequenties … .. 512 Hz, 640 Hz, 50/60 Hz passief, 33 KHz actief/passief Gewicht 3 lbs. 4.91 oz/ 1,5 kg Afmetingen (LxBxH) 310 x 310 x 1020 mm Operationele omgeving Temperatuui Luchtvochtigheid . Opslagtemperatuur. 3 Werking van de machine

1 camerakop T frame 2 plaatsbepalingssonde 8 houder 3 buigveer 9 Camerakabel 4 Schuifkabel 10 Monitorhouder 5 monitoreenheid 11 Ontgrendeling van de accu

ngen - Schuifkabel niet knikken! Gevaar voor kabelbreuk! - Schuifkabel niet over scherpe randen trekken! Gevaar voor beschadiging van de kabel! LET OP! ROCAM mini HD AMPShare dient altijd beschermd te worden tegen water AN en mag uitsluitend in droge binnenruimtes worden gebruikt. Alleen de camerakop (1) en schuifkabel (4) mogen in contact komen met water! Accu opladen Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte Li- lon-accul Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelik geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u véér het eer- ste gebruik de accu volledig op. LBOTHENBERGER NEDERLANDS 67

Accu plaatsen: Schuif de geladen accu in de accuhouder tot deze is vastgeklikt. Accu verwijderen: Voor het verwijderen van de accu drukt u op de accu-ontgrendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld. De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbe- doeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden. Accu-oplaadaanduiding De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch ge- reedschap mogelik. Druk op de toets voor de oplaadaanduiding & of I, om de laadtoestand aan te geven. Dit is ook mogelik, wanneer de accu is weggenomen. Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden. De acculaadtoestand wordt ook op de gebruikersinterface weergegeven Toestandsaanduidin- gen. RO BP 18V ProCORE AMPShare RO BP 18V AMPShare

LED Capaciteit LED Capaciteit Permanent licht 5x groen 80-100 % Permanent licht 3x groen 60-100 % Permanent licht 4x groen 60-80 % Permanent licht 2x groen 30-60 % Permanent licht 3x groen 40-60 % Permanent licht 1x groen 5-30 % Permanent licht 2x groen 20-40 % Knipperlicht 1x groen 0-5% Permanent licht 1x groen 5-20 % Knipperlicht 1x groen 05% Aanwijzingen voor de optimale omgang met de accu: Bescherm de accu tegen vocht en water. Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek. Een duidelik kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de aanwijzingen met betrekking tot afvalverwidering in acht! Installatie ROCAM mini HD AMPShare-haspel of Module ROLOC Plus AMPShare sluiten. Bi het aansluiten of ontkoppelen van een camerakabel dient het apparaat uitgeschakeld te zijn! De stekker van de camerakabel aan de monitor moet worden aangesloten om de ROCAM mini HD AMPShare-haspel resp. ROLOC Plus AMPShare te kunnen gebruiken. Om de kabel aan te kunnen sluiten, dienen de moer en veer ten opzichte van elkaar uitgeliind te worden. Zodra deze uitlining is voltooid, draait u de kartelmoer vast om de verbinding te borgen. û Het is uitsluitend toegestaan om slechts één (1) camerakabel op het apparaat aan te 68 KLBOTHENBERGER NEDERLANDS

Werken met het apparaat À Beschermende werkkleding dragen! Ga altijd naast de schuifkabel staan! Schuifkabel (4) met buigveer (3) uit de houder (8) nemen. [) Let op: Controleren op verontreinigingen en beschadigingen! Indien van toepassing, overige accessoires monteren. Bij buisdiameters groter dan 70 mm, altijd een geleidingsstuk monteren! æ Véér de buisinspectie het buissysteem reinigen. + Schakel het apparaat in, door op knop (5.1) van de monitoreenheid (5) te drukken. [) Druk niet te hard op het touchscreen; daardoor kan de monitoreenheid defect rakent + Camerakop (1) uit de houder (8) halen en schuifkabel (4) van de haspel (6) afrollen. De schuifkabel is star en staat onder mechanische spanning. Attentie: Daarom bij het afrollen van de haspel (6) de schuifkabel (4) vasthouden. + Camerakop (1) invoeren in het buissysteem en de schuifkabel (4) voorzichtig doorschuiven. Schuifkabel (4) niet over scherpe randen trekken en niet knikkenl!! De camerakabel véér elk gebruik controleren op beschadigingent! { De schuifkabel (4) kan tijdens het doorschuiven lussen vormen: breukgevaar!

Bij een geactiveerde zelinivellering staat het camerabeeld tijdens het doorschuiven dankzij meerdere bochtstukken altijd rechtop. + Na het voltooïen van de werkzaamheden, de schuifkabel (4) uit de buis trekken en direct op de haspel (6) schuiven. Daarbi grove verontreinigingen en water met een doek van de schuifkabel (4) en camerakop (1) verwijderen. + Reiniging uitvoeren (zie punt 4).

3.6 ROCAM plaatsbepaling

De plaatsbepalingssonde is geïntegreerd in de buigveer van de camera. De plaatsbepalings- sonde zendt magnetische golven uit, die door de plaatsbepalingsontvanger wordt ontvangen en optisch en akoestisch worden omgevormd. Het 512 Hz meetsysteem kan naast muren, steen, hout en kunststof doordringen. De intensiteit van het signaal wijzigt, afhankelijk van de afstand van de sonde van de plaatsbe- palingsontvanger.

3.7 Monitoreenheid met touchscreen

De ROCAM mini HD AMPShare wordt geleverd met een SD-kaart voor het opslaan van foto's en video's. Voor de overdracht van gegevens kan deze uit het apparaat worden gehaald. De HDMI-, mini-USB- en SD-kaartaansluitingen bevinden zich aan de onderkant van de moni- torunit. LBOTHENBERGER NEDERLANDS 69

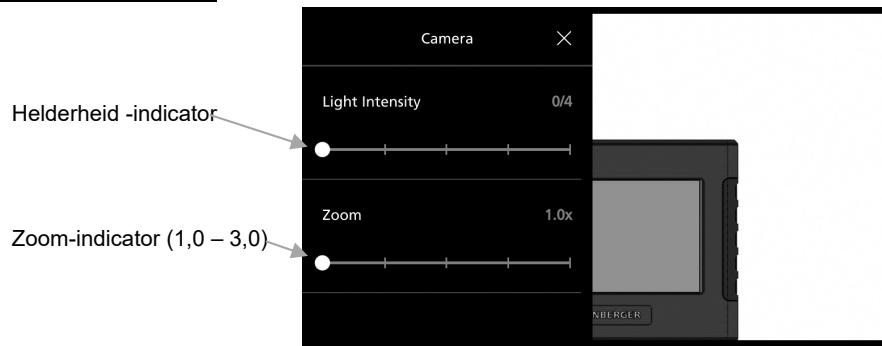

Accu leeg, COR. buiten de operationele temperatuur (0° tot 50 °C) Als de ROCAM mini HD AMPShare buiten de operationele temperatuur wordt gebruikt, kan dit tot storingen van het beeldscherm leiden! De ROCAM mini HD AMPShare schakelt eventueel automatisch uit! Camera-instellinge: Helderheid -indicator. Zoom-indicator (1,0 — 3,0) 7 BOTHENBERGER NEDERLANDS

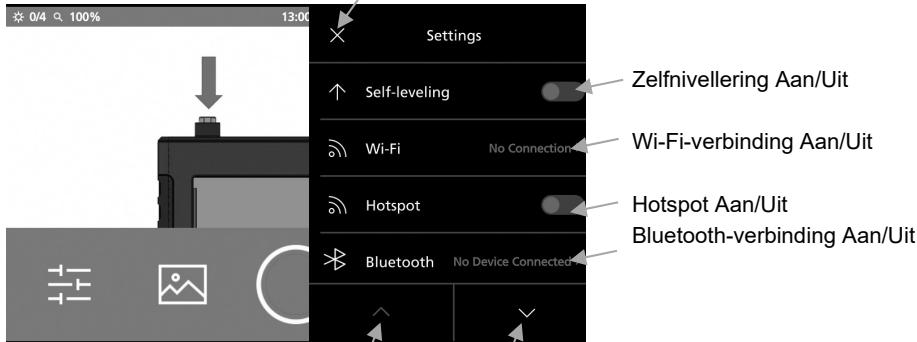

Instellingen sluiten Zelfnivellering Aan/Uit Wi-Fi-verbinding Aan/Uit Hotspot Aan/Uit Bluetooth-verbinding Aan/Uit Omhoog/omlaag bladeren Gegevensoverdracht naar een pc + Schakel via de systeeminstellingen van de ROCAM mini HD AMPShare de Wi-f

(| SD-kaart van de ROCAM mini HD AMPShare moet geplaatst zijn!

+ Schakel op de pc de Wi-Fi-functie in en verbind de pc met het draadloze netwerk ,ROCAM- miniHD*. De netwerkbeveiligingssleutel voor de verbinding is: ,ROCAMminiHD*. joneringsbeeldscherm

3.10 Weergave van het po:

Let op dat u de ROLOC Plus AMPShare in een enkele positie blijft houden, zodat alleen hori- zontaal en verticaal een sterk signaal kan worden voorbereid. À. Signaalsterkte B. Zenderpositie C.. Frequentie van de sonde Volg het positiekruis (B). Let op of de signaalsterkte op beide weergaven verhoogt. Let op de akoestische indicator als u in de buurt van de zender/sonde komt. NEDERLANDS KBOTHENBERGER 71

A. Signaalsterkte B. Zenderpositie C.. Frequentie van de sonde Als u op de locatie met de hoogste signaalsterkte komt (voorwaarts/achterwaarts/links/rechts), zal de zenderpositie (B) in het midden van het beeldscherm staan. DEUX Nu kan een dieptemeting worden uitgevoerd. sa {2 Instandhouding en onderhoud (| Na elke buisinspectie het ROCAM mini HD AMPShare altijd reinigen!

+ Het apparaat via de knop van de monitoreenheid uitschakelen en de accu verwijderen. + De haspel (6) van de ROCAM mini HD AMPShare nemen en onder stromend water reini- gen. + De haspel uitsluitend gescheiden van het ROCAM mini HD AMPShare reinigen. Het ROCAM mini HD AMPShare dient beschermd te worden tegen water en mag uitslui- tend met een vochtige doek worden gereinigd! + De afgedroogde haspel weer in het ROCAM mini HD AMPShare plaatsen. 5 Toebehoren Passende accessoires vindt u in de hoofdcatalogus of op www.rothenberger.com G Klantenservice De ROTHENBERGER service-locaties zijn er om u te helpen (zie list in de catalogus of online). Via deze service-locaties zin ook vervangende onderdelen verkrijgbaar. Bestel uw accessoires en reserveonderdelen via de vakhandel of RO SERVICE+ online: #* + 49 (0) 61 95/ 800 8200 + 49 (0) 61 95/ 800 7491 21 service@rothenberger.com - www.rothenberger.com 72 KLBOTHENBERGER NEDERLANDS

Afvalverwijde Delen van het apparaat zijn recyclebare materialen en kunnen dus opnieuw worden gebruikt. Hiertoe staan geregistreerde en gecertificeerde recyclebedriiven ter beschikking. Voor de mili- euvriendelike verwerking van de niet-recyclebare delen (biv. elektronisch schroot) dient u de plaatselik bevoegde afvaldiensten te raadplegen. FT Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil!

Alleen voor de EU-landen: Volgens de Europese richtlin 2012/19/EU inzake afgedankte elek- trische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlin 2006/66/EG moeten de- fecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verant- woorde wijze worden gerecycled. LBOTHENBERGER ;, NEDERLANDS
