HS-060A-25 - HS-060A-80 - Sada na elektronickú inštaláciu ROTHENBERGER - Bezplatný návod na obsluhu

Typ produktu	Profesionálna spájkovačka
Modely	HS-060A-25 (25 W) a HS-060A-80 (80 W)
Príkon	25 W (model HS-060A-25) / 80 W (model HS-060A-80)
Menovité napätie	230-240 V~, 50 Hz
Trieda ochrany	I
Označenie CE	Áno
Čas ohrevu	3 až 5 minút
Dodávané príslušenstvo	Spájkovací drôt, spájkovacia pasta, odspájkovací knôt, podstavec
Hrot	Vymeniteľný hrot, upevnený skrutkou
Použitie	Spájkovanie drôtov, dosiek plošných spojov, modelárstvo, elektronika
Bezpečnostné pokyny	Nepoužívať, ak je kábel poškodený; noste ochranné okuliare; nevdychujte výpary; po použití odpojte; položte na podstavec; nedotýkajte sa horúceho hrotu
Údržba	Pravidelne čistiť a pocínovať hrot; vymeniť opotrebovaný hrot
Recyklácia	Nevyhadzovať s domovým odpadom; odniesť do zberného strediska (smernica 2012/19/EÚ)
Teplota spájkovania	Približne 185°C (elektronika) / 235°C (rádio)
Prídavné kovy	Drôt s tavidlom alebo jednoduchý drôt s odmasťovacou pastou
Odspájkovanie	Použite odspájkovací knôt na absorbovanie cínu

Často kladené otázky - HS-060A-25 - HS-060A-80 ROTHENBERGER

Ako dlho trvá ohrev spájkovačky?

Čas ohrevu je 3 až 5 minút. Správna teplota je dosiahnutá, keď cín okamžite roztopí pri kontakte s hrotom.

Aký je rozdiel medzi modelmi HS-060A-25 a HS-060A-80?

Hlavný rozdiel je vo výkone: model HS-060A-25 má výkon 25 W a HS-060A-80 má 80 W. Model 80 W sa zohrieva rýchlejšie a je vhodnejší na náročnejšie práce.

Môžem túto spájkovačku použiť na elektroniku?

Áno, je určená na spájkovanie drôtov a dosiek plošných spojov. Na elektroniku použite cínový drôt s teplotou topenia približne 185°C.

Ako vymeniť hrot spájkovačky?

Odpojte zariadenie a nechajte hrot vychladnúť. Povoľte upevňovaciu skrutku (3) na kovovej tyči, vyberte starý hrot a nasaďte nový, potom skrutku utiahnite.

Čo robiť, ak je napájací kábel poškodený?

Kábel musí vymeniť výrobca, autorizovaný servis alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

Ako pocínovať hrot?

Zahrejte nový alebo vyčistený hrot, potom ho priložte k spájkovaciemu drôtu, aby sa pokryl tenkou vrstvou cínu.

Aké príslušenstvo je súčasťou súpravy?

Súprava obsahuje: spájkovací drôt, spájkovaciu pastu, odspájkovací knôt a podstavec na odloženie horúcej spájkovačky.

Môžem túto spájkovačku použiť vonku?

Nie, zariadenie sa smie používať iba v uzavretých priestoroch a nesmie byť vystavené vlhkosti alebo dažďu.

Ako zlikvidovať výrobok po skončení životnosti?

Nevyhadzujte ho s domovým odpadom. V súlade so smernicou 2012/19/EÚ ho odovzdajte do zberného alebo recyklačného strediska. Informujte sa na www.quefairedemesdechets.fr.

Čo robiť, ak sa hrot nezohrieva?

Skontrolujte, či je zariadenie správne zapojené a či napätie zodpovedá 230-240 V~. Ak problém pretrváva, spájkovačka môže byť chybná a musí ju skontrolovať odborník.

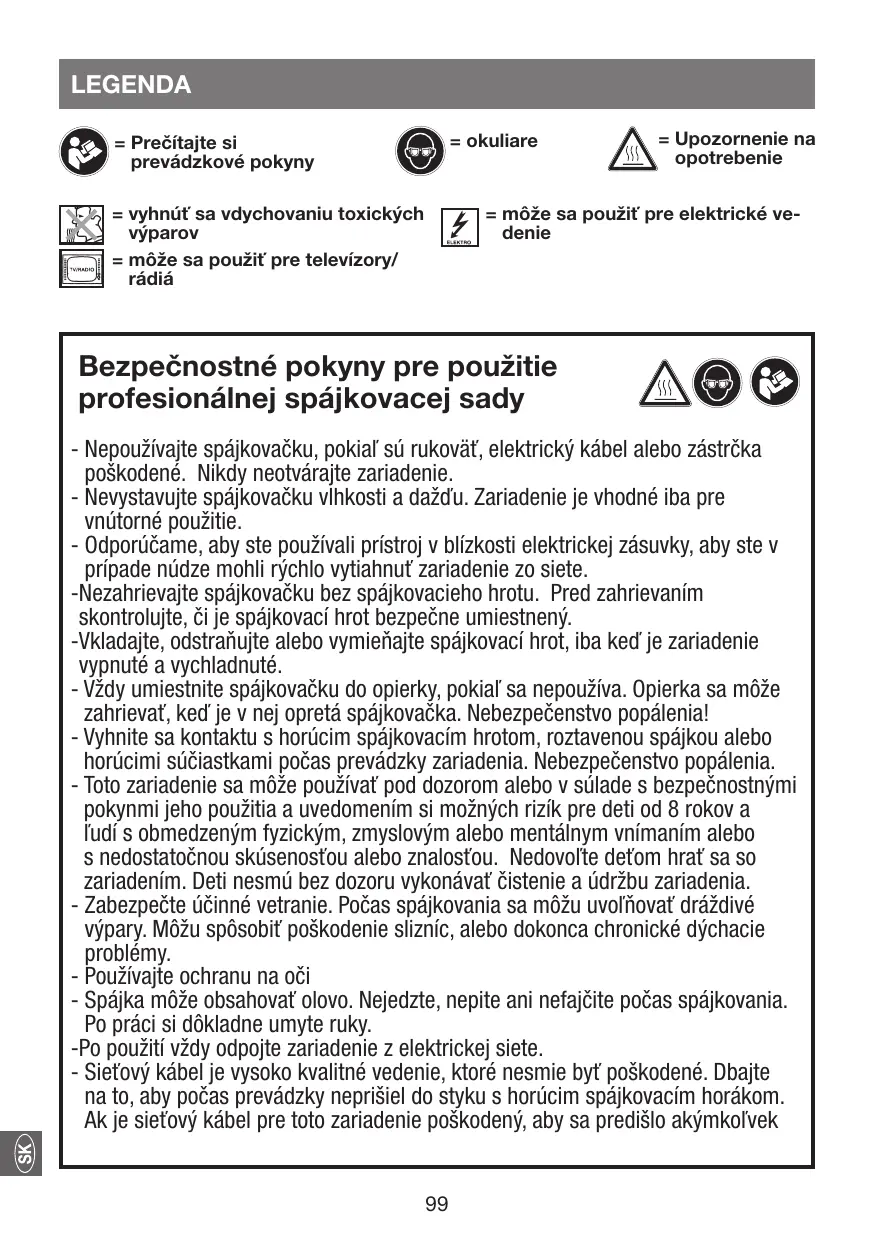

NÁVOD NA OBSLUHU HS-060A-25 - HS-060A-80 ROTHENBERGER

= Preciţaje si prevážkové pouyny

= okuliare

= vyhnú't sa vdychovaniu toxickych
vyparov

= moze sa pouzit' pre televizory/ rádia

= moze sa pouzit pre elektrické vedenie

Bezpečnostné pokyny pre použitie professionálnej spájkovacej sady

• Nepoužívajte spájkováčku, pokial' sú rukováť, elektrický kábel alebo zástrčka poškodené. Nikdy neotvárajte zariadenie.
• Nevystavujte spájkovacku vihkosti a dažd'u. Zariadenie je vhodné iba prevnútorné použitie.
• Odporúçame, aby ste používali prístroj v blízkosti elektrickej zásvuky, aby ste v pripadé nudze mohli rychlo vytiahnut zariadenie zo siete.
  -Nezahrievajte spájkovacku bez spájkovaciho hrotu. Pred zahrivanískontrolujte, Či je spájkovaci hrot bezpečne umiestněv.
  -Vkladajte, odstrańjte alebo vymieñajte spájkovaci hrot, iba ked' je zariadenie vypnuté a vychladnute.
  -Vzdy umiestnite spajkovačku do opierky,Pokial' sa nepouživa. Opierka sa moze zahrievat', ked' je v nej opreťa spajkovačka. Nebezpečenstvo popálenia!
• Vyhnite sa kontaktu s horucim spajkovacim hrotom, roztavenou spajkou alebo horucimi suciastkami poças prevadzky zariadenia. Nebezpečenstvo popálenia.
• Toto zariadenie sa moze pouzivat pod dozorom alebo v sulade s bezpečnostnymi potkynmi jeho použitia a uvedomenim si moznych rizik pre deti od 8 rokov a l'dú s obmedzenym fyzickým, zmyslovém alebo mentalnym vnimanim alebo s nedostatočnou skusenost'ou alebo znalost'ou. Nedovl'te det'm hrat'sa so zariadením. Deti nesmú bez dozoru vykonávat Čistenie a udrzbu zariadenia.
• Zabezpecte učinné vetranie. Počas spájkovania sa možu uvol'novat dráždivé výpary. Možu spôsobit poškodenie sliznic, alebo dokonca chronické dychacie problemy.
• Používajte ochranu na oči
• Spajkamöze obsahovat' olovo. Nejedzte, nepite ani nefajcite poças spajkovania. Po práci si dōkladne umyte ruky.
  -Po pouziti vzdy odpojte zariadenie z elektrickej siete.
• Sietový kabel je vysoko kvalitné vedenie, ktoré nesmie byt poskodené. Dbajte na to, aby počas prevadzky neprišiel do styku s horúcim spájkovacím horákom. Ak je sietový kabel pre toto zariadenie poskodený, aby sa predišlo akýmkolívek

rizikám, musí byt nahradený vyrobcom, zákaznickym servisom alebo podobne kvalifikovanou osobou.

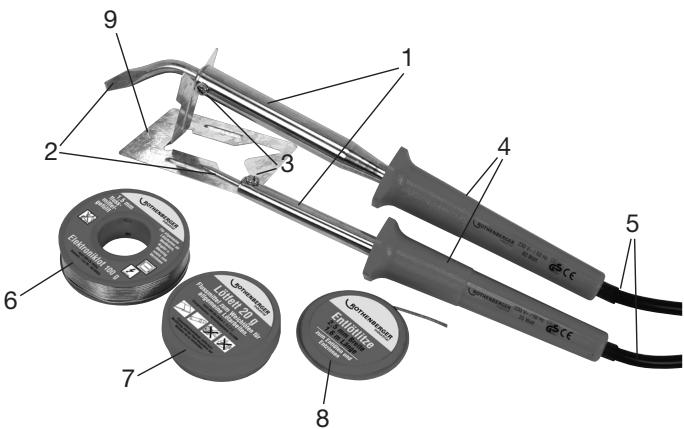

NÁZVYČASTÍ

1 Spajkovačka
2 Spajkovací hrot
3 Pridržiavacia skrutka pre spajkovaci hrot
4 Rukovat
5 Kábel s elektrickou zăstrčkou

Príslušenstvo:

6 Elektronická spajkovačka
7 Spajkovacia vazelina
8 Spajkovaci knot
9 Opierka

PLÁNOVÁNE POUŽITIE

Zariadenie je určené na použitie pomocou Jednofázového napájacieho zdroja AC 230-240 V~ / 50 Hz. Skontrolujte, Či sa napatie vašej siete zhoduje s udajmi na vykonnostnom Štítku zariadenia.

ZAPNU'T/VYPNU'T

Mäkká spájka pre domácich majstrov sa skoro vždy vyrába vo forme drótu.

Elektronická spájkovačka	Bod tavenia pri cca 185° C. Pre použitie v elektronike.
Rádio spájkovačka	Pre použitie v modelárstve, atd'. a pre jemné spájkovanie. Bod tavenia pri cca 235° C.
Mäkká spájka	Pre větky spájkovacie práce
Salmiakový kameš	Na Čistenie spájkovacích hrotov
Spájkovací tuk	Spájkovacia pasta vo forme pasty
Spájkovacia kvapalina	Spájkovacia pasta pre tăžko dostupné spájkované miesta

ODSTRANOVANIE SPAJOK POMOCOU SPAJKOVACIEHO KNOTA

Sietový kabel je vysoko kvalitné vedenie, ktoré nesmie byt poškodené. Dbajte na to, aby počas prevadzky neprišiel do styku s horucim spajkovacim horákom. Ak je sietový kabel pre toto zariadenie poškodený, aby sa predislo akýmkolvek rizikám, musí byt nahradeny vyrobcom, zákaznickym servisom alebo podobne kvalifikovanou osobou.

UDRZBA

Hrot (2) sa poČase opotrebuje a bude potrebná jeho výmena.

Tento symbol označuje,Že vyrobok sa nesmie likvidovat'ako domový odpad podla smernice o elektrickych a elektronickych odpadoch (2012/19/EU) a prévnych predpisov. Vyrobok sa musi odovzdat' na urcené zberné miesto. Mõze sa napriklad vymenit' pri kupe podobného vyrobku alebo odovzdat' na autorizovanych zbernych miestach urcenych na recykláciu elektrického a elektronického odpadu. Nesprüva likvidácia použitych položiek möze mat negativny dopad naŽivotné prostredie a naše zdravie kvôli potenciationalne nebezpečnám materialom, ktoré sa ācasto používajú v elektrickych a elektronickych odpadoch. Správnou likvidaciou tohto vyrobku tiež prispiévame k efektivenmu vyuzitiu prirodnych zdrojov. Informácie o zberních miestach pre použité položky möžete ziskat' od vašich miestnych organov, verejních organov odpadoveho hospodárstva, autorizovanych zbernych miest pre elektricky a elektronický odpad alebo zberného tímu.
