Tuotetyyppi	Juotin (ammattikäyttöön)
Mallit	HS-060A-25 (25 W) ja HS-060A-80 (80 W)
Tehonkulutus	25 W (malli HS-060A-25) / 80 W (malli HS-060A-80)
Nimellisjännite	230-240 V~, 50 Hz
Suojausluokka	I
CE-merkintä	Kyllä
Lämmitysaika	3–5 minuuttia
Mukana toimitettavat tarvikkeet	Juotoslanka, juotosrasva, puhdistussydän, tuki
Kärki	Vaihdettava kärki, ruuvilla kiinnitetty
Käyttö	Johtojen, piirilevyjen, pienoismallien, elektroniikan juottaminen
Turvallisuusohjeet	Älä käytä, jos johto on vaurioitunut; käytä suojalaseja; älä hengitä höyryjä; irrota pistoke käytön jälkeen; aseta telineeseen; älä kosketa kuumaa kärkeä
Huolto	Puhdista ja tinnoi kärki säännöllisesti; vaihda kulunut kärki
Kierrätys	Ei saa hävittää kotitalousjätteen mukana; vie keräyspisteeseen (direktiivi 2012/19/EU)
Juotoslämpötila	Noin 185°C (elektroniikka) / 235°C (radio)
Täytemetallit	Flux-ytimellä varustettu lanka tai tavallinen lanka juotosrasvan kanssa
Juotoksen poisto	Käytä puhdistussydäntä tinaliitoksen poistamiseen

Usein kysytyt kysymykset - HS-060A-25 - HS-060A-80 ROTHENBERGER

Kuinka kauan juottimen lämpeneminen kestää?

Lämmitysaika on 3–5 minuuttia. Sopiva lämpötila saavutetaan, kun tina sulaa heti kärjen koskettaessa.

Mitä eroa on malleilla HS-060A-25 ja HS-060A-80?

Tärkein ero on teho: malli HS-060A-25 on 25 W ja HS-060A-80 on 80 W. 80 W lämpenee nopeammin ja sopii paremmin raskaampiin töihin.

Voinko käyttää tätä juotinta elektroniikkaan?

Kyllä, se on tarkoitettu johtojen ja piirilevyjen juottamiseen. Käytä tinalankaa, jonka sulamispiste on noin 185°C elektroniikkaan.

Kuinka vaihtaa juottimen kärki?

Irrota pistoke ja anna kärjen jäähtyä. Löysää metallivarren kiinnitysruuvia (3), poista vanha kärki ja aseta uusi paikalleen, kiristä ruuvi.

Mitä tehdä, jos virtajohto on vaurioitunut?

Johdon saa vaihtaa vain valmistaja, huoltoliike tai vastaava pätevä henkilö vaaratilanteiden välttämiseksi.

Kuinka tinnata kärki?

Kuumenna uusi tai puhdistettu kärki, ja kosketa sitä juotoslankaan, jotta kärkeen muodostuu ohut tinakerros.

Mitä tarvikkeita toimitetaan sarjan mukana?

Sarja sisältää: juotoslangan, juotosrasvan, puhdistussydämen ja telineen kuumaa juotinta varten.

Voinko käyttää tätä juotinta ulkona?

Ei. Laitetta saa käyttää vain sisätiloissa, eikä sitä saa altistaa kosteudelle tai sateelle.

Kuinka hävittää tuote käyttöiän lopussa?

Älä hävitä kotitalousjätteen mukana. Noudata direktiiviä 2012/19/EU: vie keräyspisteeseen tai kierrätyskeskukseen. Lisätietoja www.quefairedemesdechets.fr.

Mitä tehdä, jos kärki ei kuumene?

Tarkista, että laite on kytketty pistorasiaan ja jännite vastaa 230-240 V~. Jos ongelma jatkuu, juotin saattaa olla viallinen ja se tulee tarkistuttaa ammattilaisella.

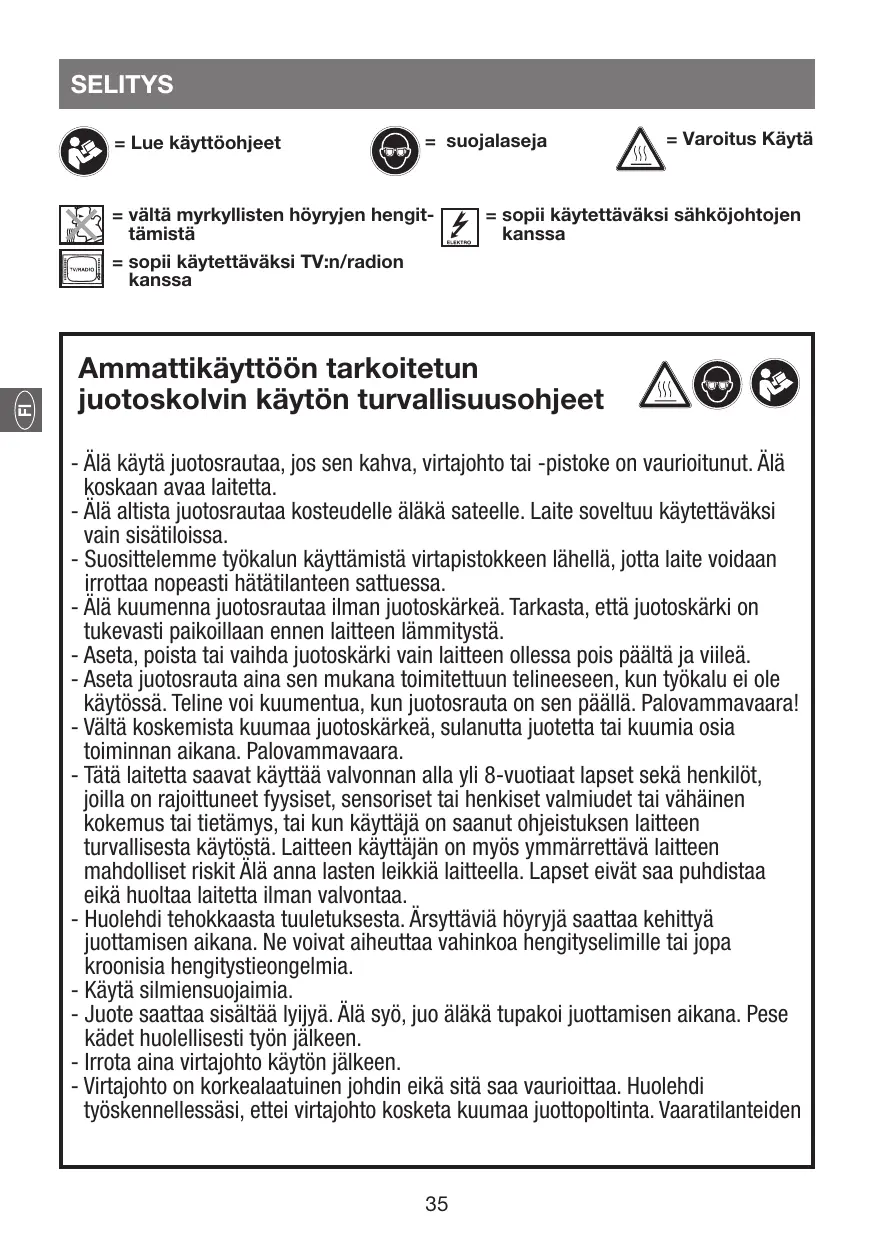

KÄYTTÖOHJE HS-060A-25 - HS-060A-80 ROTHENBERGER

= välta myrkyllisten höryjen hengittämistä

= sopii käytettäväksi TV:n/radionkanssa

= sopii käytettväksi sahköjohtojen kanssa

Ammattikäyttoön tarkoitetun juotoskolvin käytön turvallisuusohjeet

• Älä käytä juotosrautaa, jos sen kahva, virtajohto tai -pistoke on vauroitunut. Älä koskaan avaa laitetta.
• Älä altista juotosrautaa kostenedelle äläkä sateelle. Laite soveltuu käytettäväksi vain sisätiloissa.
• Suosittelemme tyokalun kayttamista virtapistokkeen lahella, jotta laite voidaan irrottaa nopeasti hatatilanteen sattuessa.
• Älä kuumenna juotosrautaa ilman juotoskarkeä. Tarkasta, että juotoskarki on tukevasti paikoillaan ennen laitteen lammitystä.
• Aseta, poista tai vaihda juotoskarki vain laitteen ollessa pois päältä ja viilleä.
• Aseta juotosrauta aina sen mukana toimitettuun telineeseen, kun tyokalu ei ole käytössä. Teline voi kuumentua, kun juotosrauta on sen päälä. Palovammavaara!
• Välta koskemista kuumaa juotoskarkeä, sulanutta juotetta tai kuumia osia toiminnan aikana. Palovammavaara.
• Tātā laitetta saavat kāyttāa valvonnan alla yli 8-vuotiaat lapset sekā henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai henkiset valmiudet tai vahäinen kokemus tai tietāmys, tai kun kāyttāja on saanut ohjeistuksen laitteen turvallisesta kāytostā. Laitteen kāyttājan on myös ymmärrettäva laitteen mahdolliset riskit Alä anna lasten leikkä laitteella. Lapset eivāt saa puhdistaa eikä huoltaa laitetta ilman valvontaa.
• Huolehdi tehokkaasta tuuletuksesta. Årsytäviä Höyryjä saattaa kehittyä juottamisen aikana. Ne voivat aiheuttaa vahinkoa hengityselimille tai jopa kroonisia hengitystieongelmia.
• Käytä silmiensuojaimia.
• Juote saattaa sisältaa lyijyä. Alä syö, juo aläkä tupakoi juottamisen aikana. Pesekädet huolellisesti työn jälkeen.
• Irrota aina virtajohto kayton jälkeen.
• Virtajohto on korkealaatuinen johdin eikä sitä saa vaurioittaa. Huolehdi työskennellessäsi, etei virtajohto kosketa kuumaa juottopoltinta. Vaaratilanteiden

välttämiseksi tämän laitteen virtajohto on vaihdettava, jos se on vauroitunut. Vaihdon saa suorittaa valmistaja, sen asiakaspalvelu tai vastaava ammattitaitoinen henkilö.

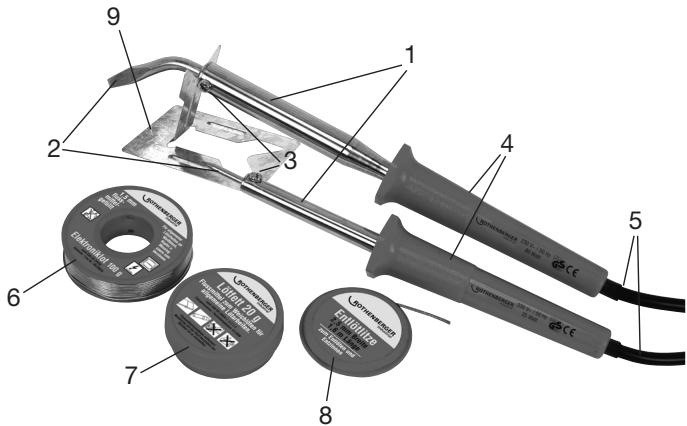

OSIEN NIMET

1 Juotosrauta
2 Juotoskarki
3 Juotoskarjen kiinnitysruvi
4 Kahva
5 Virtajohto ja virtapistoke

Lisātarvikkeet:

6 Elektroninen juotin
7 Juotosrasva
8 Juotokens imeytäja
9 Teline

KÄYTTÖTARKOITUS

Juotosrautasetti on tarkoitettu esim. johtoen ja piirilevyjen juotokiin. Sitaa saa käyttaa ainoastaan näihin tarkoituksiin. Kaikki toisenlainen käytto on nimenomaisesti kielletty eikä sellainen ole tarkoituksen mukaista käyttoa.

TEKNISET TIEDOT

	Malli HS-060A-25	Malli HS-060A-80
Nimellisjännite:	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Ottoteho:	25 W	80 W
CE Sujausluokka I

KAYTTOONOTTO

VIRTALAHDE

Laite on tarkoitettu käytettäväksi yksivaiheisella AC 230-240 V~ / 50 Hz virtalähteellä.
Tarkasta, etta virtalähteesi on yhteensopiva laitteen tehokilven tietojen kanssa.

KÄYNNISTÄMINEN/SAMMUTTAMINEN

• Yhdistä virtapistoke (5) virtalähteeseen käynnistäksesi laitteen.
• Irrota virtapistoke (5) virtalähteestä sammuttaaksesi laitteen.

KÄYTTO

• Liïta laite sopivaan pistorasiaan, ja aseta juotosrauta telineeseen.
• Anna juotosraudan kuumentua noin 3 - 5 minuutin ajan. Työskentelylämpötila on saavutettu, kun juote alkaa sulaa välittomästi koskettaessaan juotoskarkeä.
• Tinaa juotoskarki ennen juottamisen aloitusta. Tee tämä lammittamällä käytämätön tai puhdistetu juotoskarki, ja kosketa sillä juotetta. Kärjen päälä on oltava ohut kerros juotetta.
• Ennen työn aloittamista haluamasi liitokens tai materiaalin kanssa, tarkasta toimivuus samanlaisella materiaalilla tai jatteellä.
• Puhdista juotettavat osat ennen juottamista.
• Kosketa juotosnesteellä tāytetyllä juotoslangalla juotoskarjen ukkoreunaa, ja sulata juotoslanka pois. Nain varmistetaan, etta juotossauma kastuu juotosnesteseen, jonka ansiosta juote kiinnitty metalliin.
• Laajassa juostyössä suosittelemme juotoskarjen puhdistamista ja uudelleentinaamsta säännöllisesti.

LISÄÄ JUOTOSVINKKEJÄ

Juotteet ja juotosnesteet

Pehmeitä juotteita tee-se-itse-töihin on lahes aina saatavilla lankana.

Juotoslankatyppejä on kaksi.

1. Yksinkertainen, tayttamätön juotoslanka.
2. Juotosnesteellä taytetyjuotoslanka.

Elektroninen juotin	Sulamispiste n. 185° C. Käytetään elektroniikalle.
Radiojuotin.	Käytetään pienoismalleihin ym. ja tarkkoihin juotoksiin. Sulamispiste n. 235° C.
Pehmeä juotin	Kaikkiiin juostöihin
Ammoniakkikivi	Juotoskärkien puhdistukseen
Juotosrasva	Kiinteärakenteine juotosneste
Juotosneste	Neste vaikeasti tavoitettaviin juotoskohtiin

JUOTOKSEN POISTO JUOTOKSEN IMEYTTÄJALLA

• Kuumenna juotossauma juotosraudalla, pidä imeytää sulaneen juotokens paällä.
• Juotokens imeytäjä imee juotokens.
  -Leikkaa kaytetty juotoksen imeyttaj.

HUOLTO

VIRTAJOHDON VAIHTAMINEN

Virtajohto on korkealaatuinen johdin eikä sitä saa vauroiittaa. Huolehdi työskennellessäsi, ettei virtajohto kosketa kuumaa juottopinta. Vaaratilanteiden välttamiseksi tämän laitteen virtajohto on vaihdettava, jos se on vauroitunut. Vaildon saa suorittaa valmistaja, sen asiakaspalvelu tai vastaava ammattitaitoinen henkilö.

HUOLTO

Kärki (2) kuluu ajan myötä, jolloin se on vaihettava.

Tee tämä avamalla juotoskarkeä kiinni pitävä ruuvi (3), vedä vanha kärki ulos, ja korvaa se uudella. Kiristä ruuvi (3).

KIERRÄTTÄMINEN

Merkki tarkoittaa, ettei tuotetta saa havittä kotitalousjätteen mukana sähko- ja elektronikkajatesädösten (2012/19/EU) ja kansillen lainsäddännon mukaisesti. Tuote on toimitettava sille tarkoitettuun keräilypisteeseen. Se voi olla myös vailto ostaessa samlanlaista tuotetta tai toimittamista valtuottuu nähko- ja elektronikkajatteiden keräilypisteeseen. Käytetyen tuotteiden virheellinen havitys sähko- ja elektronikkajatteissä usein käytetyjen mahdollisesti vaarallisten materiaaliien takia saattaa aiheuttaa haittoja ympäristolle je terveydelle. Tämän tuoteen asianmukainen havittäminen tehostaa myös luonnonvarojen käyttoä. Tietoa käytetyen tuotteiden keräilypisteista saa paikallisila viranomaisila, julkisila jätehuollon viranomaisila, valtuutetuilta sähko- ja elektronikkajatteiden keräyspisteiltä tai jätekuljetukstesta.
