HS-060A-25 - HS-060A-80 - Elektronisk installasjonssett ROTHENBERGER - Gratis bruksanvisning og manual

Produkttype	Profesjonell loddebolt
Modeller	HS-060A-25 (25 W) og HS-060A-80 (80 W)
Effektforbruk	25 W (modell HS-060A-25) / 80 W (modell HS-060A-80)
Nominell spenning	230-240 V~, 50 Hz
Beskyttelsesklasse	I
CE-merking	Ja
Oppvarmingstid	3 til 5 minutter
Medfølgende tilbehør	Loddetråd, loddefett, avloddetråd, holder
Spiss	Utskiftbar spiss, festet med skrue
Bruk	Lodding av ledninger, kretskort, modellbygging, elektronikk
Sikkerhetsanvisninger	Ikke bruk hvis kabelen er skadet; bruk vernebriller; ikke innånd damp; koble fra etter bruk; legg på holder; ikke berør varm spiss
Vedlikehold	Rengjør og tin spissen regelmessig; bytt ut slitt spiss
Resirkulering	Ikke kast med husholdningsavfall; lever til innsamlingssenter (direktiv 2012/19/EU)
Loddetemperatur	Omtrent 185°C (elektronikk) / 235°C (radio)
Tilsetningsmetaller	Flusskjerne tråd eller enkel tråd med avfettingsfett
Avlodding	Bruk avloddetråd for å absorbere tinn

Ofte stilte spørsmål - HS-060A-25 - HS-060A-80 ROTHENBERGER

Hvor lang tid tar det å varme opp loddebolten?

Oppvarmingstiden er 3 til 5 minutter. Riktig temperatur er nådd når tinnet smelter umiddelbart ved kontakt med spissen.

Hva er forskjellen mellom modellene HS-060A-25 og HS-060A-80?

Hovedforskjellen er effekten: modell HS-060A-25 har en effekt på 25 W og HS-060A-80 har 80 W. 80 W varmes opp raskere og er bedre egnet for tyngre arbeid.

Kan jeg bruke denne loddebolten til elektronikk?

Ja, den er beregnet for lodding av ledninger og kretskort. Bruk en loddetråd med smeltepunkt på omtrent 185°C for elektronikk.

Hvordan bytter jeg spissen på loddebolten?

Koble fra apparatet og la spissen avkjøles. Løsne festeskruen (3) på metallstangen, fjern den gamle spissen og sett inn den nye, stram deretter skruen.

Hva gjør jeg hvis strømledningen er skadet?

Ledningen må skiftes av produsenten, serviceavdelingen eller en kvalifisert person for å unngå fare.

Hvordan tinne spissen?

Varm opp den nye eller rengjorte spissen, og sett den i kontakt med loddetråden for å dekke den med et tynt lag tinn.

Hvilket tilbehør følger med settet?

Settet inneholder: loddetråd, loddefett, avloddetråd og en holder for å legge den varme loddebolten.

Kan jeg bruke denne loddebolten utendørs?

Nei, apparatet skal kun brukes i lukkede rom og ikke utsettes for fuktighet eller regn.

Hvordan kaster jeg produktet ved endt levetid?

Ikke kast det med husholdningsavfall. I henhold til direktiv 2012/19/EU, lever det til et innsamlings- eller gjenvinningssenter. Se www.quefairedemesdechets.fr.

Hva gjør jeg hvis spissen ikke blir varm?

Sjekk at apparatet er koblet til og at spenningen er 230-240 V~. Hvis problemet vedvarer, kan loddebolten være defekt og må kontrolleres av en fagperson.

BRUKSANVISNING HS-060A-25 - HS-060A-80 ROTHENBERGER

= beskyttesesbriller

= Beskyttelestoj

= kan bruges til elektriske kabler

Loddetin og flusmidler

=Les instruksjonene for bruk

=Briller

=Sikkerhetsutstyr

= unngå à inhalere giftige gasser

=kanbrukesforTV/radio

= kan brukes for elektriske ledninger

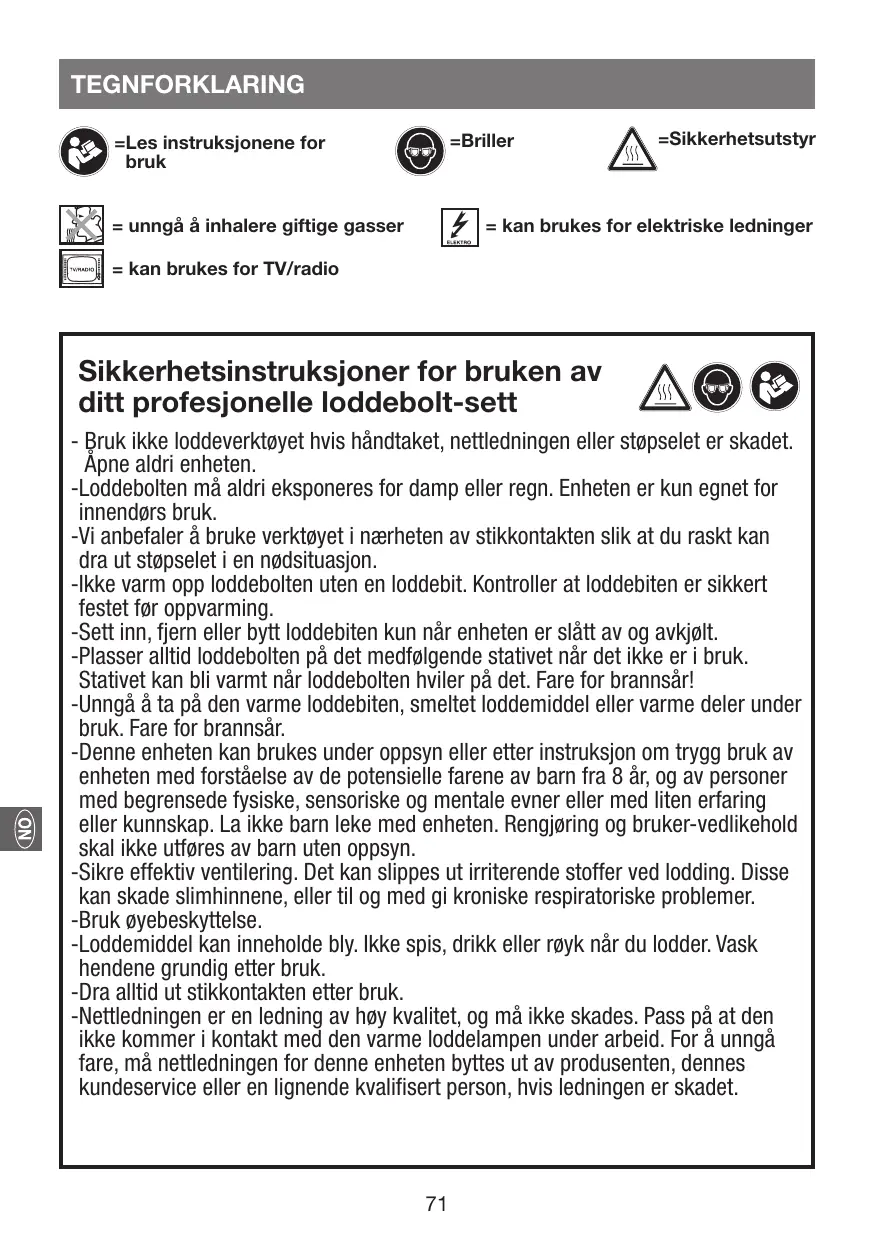

Sikkerhetsinstruktör for bruken av ditt professjonelle loddebolt-sett

• Bruk/DDleveerktoyet hvis handtaket, nettedningen er stopselet er skadet. Apne aldri enheten.
  -Loddebolten må aldri eksponderes for damp eller regn. Enheten er kun egnet for innendørs bruk.
  -Vi anbefaler Å bruke verktøyet iærheten av stikkontakten sik at du raskt kan dra ut støpselet i en nødsituasjon.
• Ikke varm opp loddebolten uten en loddebit. Kontroller at loddebiten er sikkert festet før oppvarming.
  -Sett inn, fjern eller bytt loddebiten kun när,enheten er slätt av og avkjolt.
  -Plasser alltid loddebolten pa det medfolgende stativet när det ikke er iBruk. Stativet kan bli varmt när loddebolten hviler pa det. Fare for brannsär!
  -Unngå à ta på den varme loddebiten, smeltet loddemiddel eller varme deler under bruk. Fare for brannsär.
• Denne encheten kan brukes under oppsyn erler etter instruksjon om trygg bruk av encheten med forståelse av de potensielle farene av barn fra 8 År, og av personer med begrensede fysisiske, sensoriske og mentale evner erler med liten erfaring eller kunnskap. La ikke barn leke med encheten. Rengjøring og bruker-vedlikehold skal ikke utføres av barn uten oppsyn.
  -Sikre effektiv ventilering. Det kan slippes ut irriterende stoffer ved LODding. Disse kan skade slimhinnene, eller til og med gi kroniske respiratoriske problemer.
  -Bruk øyebeskyttelse.
  -Loddemiddel kaninneholde bly. Ikke spis, drikk ell er royk nar du lodder. Vask hendene grundig etter bruk.
  -Dra alltid ut stikkontakten etter bruk.
  -Nettledningen er en ledning av hoy kvalitet, og ma ikke skades. Pass på at den ikkekommen i kontakt med den varme loddelampen under arbeid. For a unngå fare, ma nettledningen for dette-enheten bytres ut av produsenten, dennes kundeservice eller en lignende kvalifisert person, hvis ledningen er skadet.

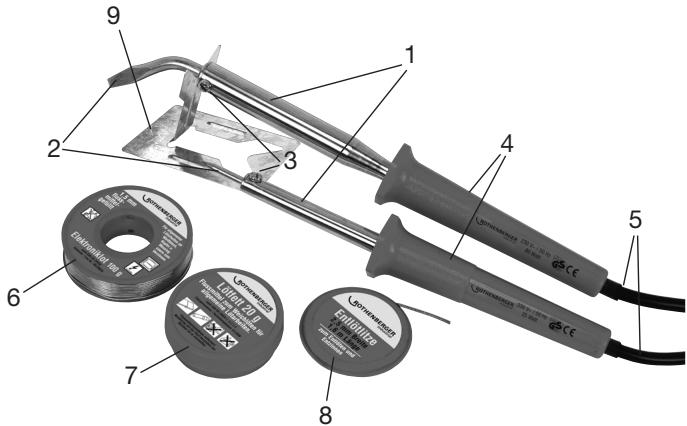

DELENAVN

1 Loddebolt
2 Loddebit
3 Festeskrue for loddebit
4 Handtak
5 Ledning med nettstopsel

Tilbehör:

6 Elektronisk Ioddemiddel
7 Loddefett
8 Loddeveke
9 Stativ

BEREGNETBRUK

Loddebolt-settet er designet for lodding av f.eks. strenger og kretskort. Det skal kun brukes til disse formålene. Alt annetBruk er strengt forbudt, og omfattes icke av beregnetBruk.

TEKNISKE DATA

	Modell HS-060A-25	Modell HS-060A-80
Nominell spenning:	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Kraftbehov:	25 W	80 W
CE Beskyttesesklasse I

PROVEDRIFT

STRØMFORSYNING

Enheten er designet for bruk med en enkeltfaset A 230-240 V~ / 50 Hz-strömforsyning. Kontroller at nettspenningen din samsvarer med detaljene på enchetens klassifiseringsplate.

SLÀ PÁ/AV

• Sett stöpselet (5) i kontakten for Å slå på encheten.
• Dra stopselet (5) ut av kontakten for Å slå av encheten.

BRUK

• Plugg encheten i en egnet stikkontakt og plasser loddebolten på stativet.
• La loddebolten varmes opp i omtrent 3-5 minutter. Arbeidstemperaturen er nadd nr loddemiddelet begynner Å smelte øyeblinkelig ved kontakt med loddebiten.
• Tinn loddebiten før du begynner Å lodde. For Å gjore dette, varmer du opp en ubrukt eller rengjort loddebit og paffor loddemiddelet. Et tynt lag med loddemiddel skaldehyke biten.
• Før du begyinner arbeidet med din planlagte skjot eller materiale, kontROLLER funksjonen på et lignende stykke materiale eller avfall.
• Rengjør delene som skal loddes før du lodder.
• Berør en loddetråd fylt med flussmiddel på ytre Kant av loddebiten og smelt av loddetråden. Dette sikrer at loddeskjøten er våt av flussmiddelet, noe som gjør at loddemiddelet bindes til metallet.
• Ved omfattende loddearbeid, er det lurt Å rengjore loddebiten regelmessig, og tinne loddebiten på nytt.

FLERE LODDETIPS

Loddemiddel og flussmadel

Myke loddemidler for gjør-det-selv-bruk er nesten alltid produsert i tradform.

Det finnes to typleroddetråder.

1. Enkel ufylt loddetråd.
2. Loddetråd fylt med flussmiddel.

Elektronisk loddemiddel	Smeltepunkt omtrent 185° C. For bruk på elektronikk.
Radioloddemiddel	For bruk ved laging av modeller osv., og for finlodding. Smeltepunkt omtrent 235° C.
Mykt loddemiddel	For alt loddearbeid
Ammoniakkblokk	For rengjøring av loddebiter
Loddefett	Flussmiddel i pastaform
Loddevæske	Flussmiddel for vanselige loddesteder

FJERNING AV LODDEMIDDEL MED LODDEVEKE

• Varm opp loddeskjøten med loddebolten, hold loddeveken på det smelte de loddemiddelet.
• Loddeveken absorberl oddemiddelet.
• Skjaer av brukt loddeveke.

VEDLIKEHOLD

UTSKIFTNING AV TILKOBLINGSLEDEDNING

Nettledningen er en ledning av hoy kvalitet, og ma ikke skades. Pass på at den ikke kommer i kontakt med den varme loddelampen under arbeid. For Å unngå fare, på nettledningen for dette encheten byttes ut av produsenten, dennes kundeservice eller en lignende kualifisert person, hvis ledningen er skadet.

VEDLIKEHOLD

Biten (2) vil bli slitt etter en tid, og må skiftes ut.

For Å gjore dette må du skru lös (3) skruen på metallskaftet på loddebolten, dra ut den gamle biten og skifte den ut med en ny. Stram til skruen (3) igjen.

RESIRKULERING

Dette symbolet indikerer at produitit ikke kan kastes som hushholdningsavfall i henhold til direktivet om elektrisk og elektronisk avfall (2012/19/EU) og nasjonal lovgivning. Dette produit tå leveres til et eget innsamlingssted. Dette kan feks. vare innlevering ved kjöp av et lignende produit erler levering til et godkjent innsamlingssted for resirkulering av elektrisk og elektronisk avfall. Uriktg kassering av brakteprodukter kan ha negative virkninger på miljø og helse på grunn av de potensielle farlige stoffene som ofte brukes i elektrisk og elektronisk avfall. Riktig kassering av dette produitet bidrar ogå til en effektiv bruk av naturressurser. Informason om innsamlingssteder for brakte produiten kan fås fra dine lokale myndigheter, offentlige avfallsmyndigheter, et godkjent avfallsdepot for elektrisk og elektronisk avfall eller fra soppelhentingsmannskap.
