KASUTUSJUHEND HS-060A-25 - HS-060A-80 ROTHENBERGER

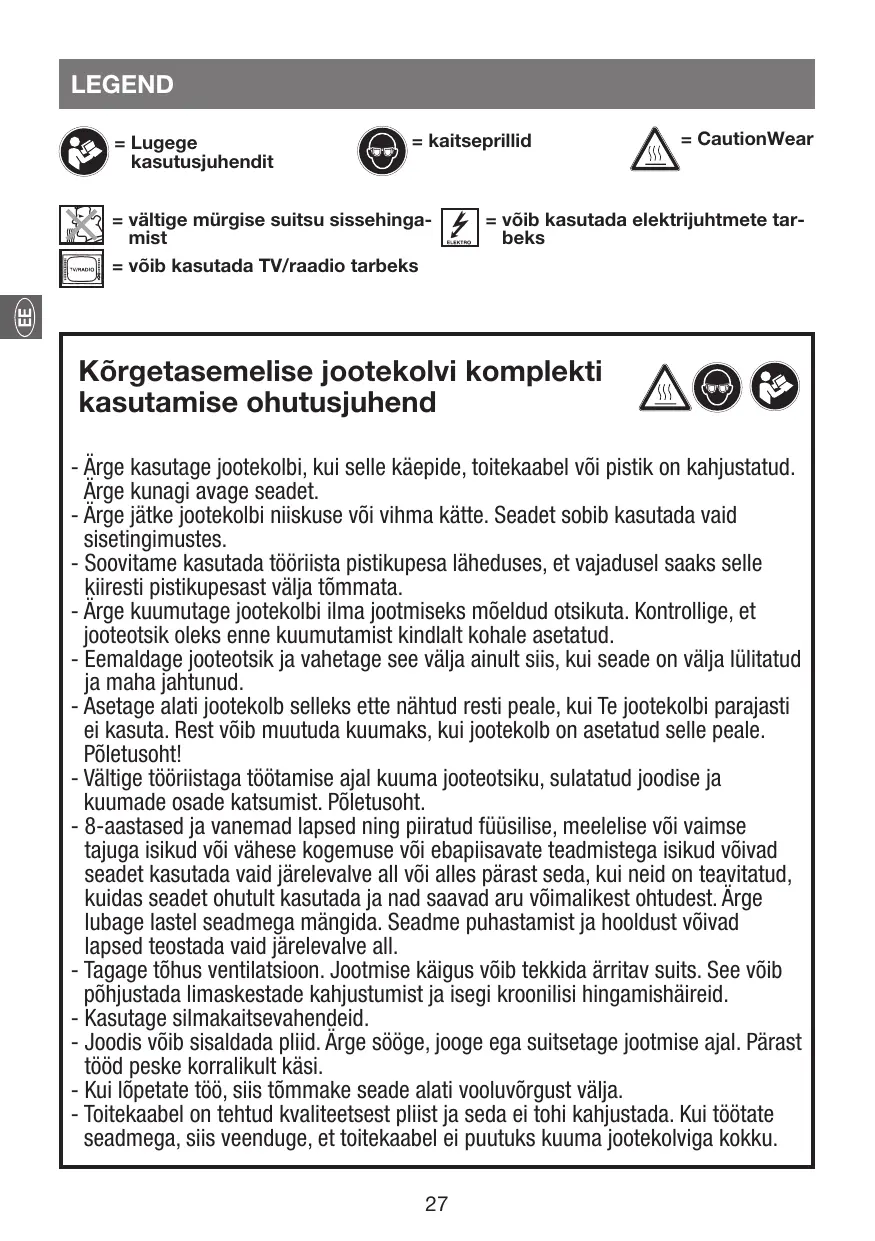

LEGEND AA - Lugege faN - kaitseprillid VAN CautionWear Q# kasutusjuhendit d = vältige mürgise suitsu sissehinga- 7 = vôib kasutada elektrijuhtmete tar- mist | beks = vôib kasutada TV/raadio tarbeks = 4] Kürgetasemelise jootekolvi komplekti NN FA kasutamise ohutusjuhend AN ©) @ - Arge kasutage jootekolbi, kui selle Käepide, toitekaabel vi pistik on kahjustatud. Arge kunagi avage seadet. - Ârge jäâtke jootekolbi niiskuse vôi vihma kätte. Seadet sobib kasutada vaid sisetingimustes. - Soovitame kasutada toüriista pistikupesa läheduses, et vajadusel saaks selle Kiresti pistikupesast välja tômmata. - Arge kuumutage jootekolbi ilma jootmiseks môeldud otsikuta. Kontrollige, et jooteotsik oleks enne kuumutamist kindlalt kohale asetatud. - Eemaldage jooteotsik ja vahetage see välja ainult siis, kui seade on välja lülitatud ja maha jahtunud. - Asetage alati jootekolb selleks ette nähtud resti peale, kui Te jootekolbi parajasti ei kasuta. Rest vôib muutuda kuumaks, kuï jootekolb on asetatud selle peale. Pôletusoht! - Vältige tôôriistaga toôtamise ajal kuuma jooteotsiku, sulatatud joodise ja kuumade osade katsumist. Pôletusoht. - 8-aastased ja vanemad lapsed ning piiratud füüsilise, meelelise vôi vaimse tajuga isikud vôi vähese kogemuse vôi ebapiisavate teadmistega isikud vôivad seadet kasutada vaid järelevalve all vôi alles pärast seda, kui neid on teavitatud, kuidas seadet ohutult kasutada ja nad saavad aru vôimalikest ohtudest. Arge lubage lastel seadmega mängida. Seadme puhastamist ja hooldust vôivad lapsed teostada vaid järelevalve all. - Tagage tôhus ventilatsioon. Jootmise käigus vôib tekkida ärritav suits. See vôib pôhjustada limaskestade kahjustumist ja isegi kroonilisi hingamishäireid. - Kasutage silmakaitsevahendeid. - Joodis vôib sisaldada pliid. Arge sôôge, jooge ega suitsetage jootmise ajal. Pärast toüd peske korralikult käsi. - Kui lôpetate t66, siis tômmake seade alati vooluvôrgust välja. - Toitekaabel on tehtud kvaliteetsest pliist ja seda ei tohi kahjustada. Kui tüôtate seadmega, siis veenduge, et toitekaabel ei puutuks kuuma jootekolviga kokku.

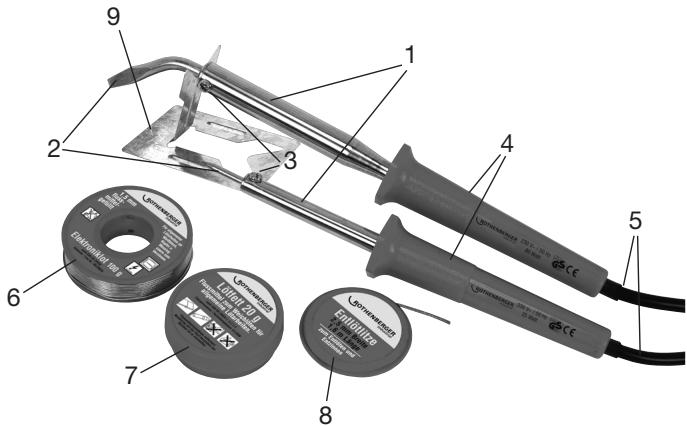

Kui seadme toitekaabel on kahjustatud, siis ohutuse tagamiseks vôib selle asendada vaid tootja, tema klienditeenindus vôi sarnase kvalifikatsiooniga isik. OSADE NIMETUSED 1 Jootekolb 2 Jooteotsik 3 Kinnituskruvi jooteotsiku jaoks 4 Käepide 5 Toitepistikuga kaabel Tarvikud: 6 Elektrooniline joodis 7 Jooterasv 8 Jootetaht 9 Rest SIHTOTSTARBELINE KASUTUS Jootekolvi komplekt on môeldud näiteks juhtmete ja trükkplaatide jootmiseks. Seaded vôib kasutada vaid ettenähtud otstarbel. Seadme kasutamine muul otstarbel on rangelt keelatud ja ei kuulu sihtotstarbelise kasutuse alla. TEHNILISED ANDMED Mudel HS-060A-25 Mudel HS-060A-80 Nimipinge: 230 — 240 V- / 50 Hz 230 — 240 V- / 50 Hz Sisendvôimsus: 25W 80Ww C € lklass KASUTUSELEVÔTT TOITEALLIKAS Seade on môeldud kasutamiseks ühefaasilise AC 230-240 V- / 50 Hz toiteallika korral. Kontrollige, et vooluvôrgu pinge ühtiks seadmel oleva andmesildi teabega.

SISSE-/VALJALULITAMINE - Seadme sisselülitamiseks ühendage toitepistik (5) pistikupesaga. - Seadme väljalülitamiseks tômmake toitepistik (5) pistikupesast välja. KASUTAMINE - Ühendage seade sobivasse pistikupesasse ja asetage jootekolb resti peale. - Laske jootekolvil umbes 3-5 minutit soojeneda. Oige tôôtemperatuur on saavutatud, kui joodis hakkab jooteotsikuga kokkupuutel kohe sulama. - Enne jootmist tinutage jooteotsik. Selleks kuumutage kasutamata vôi puhastatud jooteotsik ja puudutage seda joodisega. Otsiku pinnal peaks olema ôhuke joodise kiht. - Enne t66 alustamist plaanitud liitekohas vôi materjalil, kontrollige toôkindlust sarnase materjali vüi jäätme peal. - Puhastage enne jootmist joodetavad kohad. - Puudutage répustiga täidetud jootetraadiga jooteotsiku serva ja sulatage jootetraat ära. See tagab, et jootekoht oleks räbustiga nilsutatud ja nii saab joodist siduda metalliga. - Laiaulatuslike jootetôüde korral on hea, kui puhastate ja taastinutate jooteotsikut regulaarselt. LISANOUANDED JOOTMISEKS J ed ja räbustid Isiklikuks otstarbeks kasutatav pehmejoodis on peaaegu alati valmistatud traadi kujul. Olemas on kahte tüüpi jootetraati.

1. Tavaline täitmata jootetraat.

2. Räbustiga täidetud jootetraat.

Elektrooniline joodis Sulamistemperatuur umbes 185° C. Kasutamiseks elektroonikas. Raadiojoodis Kasutamiseks mudelite loomisel vms ning peenjootmisel. Sulamistemperatuur umbes 235° C. Pehmejoodis Küigi jootetoüde jaoks Ammoniaagi plokk Jooteotsikute puhastamiseks Jooterasv Räbusti pasta kujul Jootevedelik Räbusti raskesti ligipääsetavate jootekohtade jaoks

- Kuumutage litekohta jootekolviga, hoidke jootetahti sulatatud joodise peal. - Jootetaht imab joodise endasse. - Lôigake ära kasutatud jootetaht. HOOLDAMINE ÜHENDUSKAABLI ASENDAMINE - Toitekaabel on tehtud kvaliteetsest pliist ja seda ei tohi kahjustada. Kui toôtate seadmega, siis veenduge, et toitekaabel ei puutuks kuuma jootekolviga kokku. Kui seadme toitekaabel on kahjustatud, siis ohutuse tagamiseks vôib selle asendada vaid tootja, tema klienditeenindus vüi sarnase kvalifikatsiooniga isik. HOOLDAMINE Otsik (2) kulub mône aja jooksul ära ja tuleb seega välja vahetada. Selleks peate jootekolvi metallvôllil oleva kruvi (3) lahti keerama, vana otsiku välja tômbama ja uuega asendama. Keerake kruvi (3) jälle kinni. Sümbol näitab, et toodet ei tohi ära visata olmejäätm vastavalt elektri- ja elektroonikajäätmete eeskirjadele (2012/19/EL) ja siseriklikele Gigusnormidele. Toode tuleb toimetada selleks määratud kogumispunkti. Selleks vôib olla näiteks ümbervahetus, kui ostetakse sarnane toode vôi vedu elektri- ja elektroonikajäätmete ümbertôôtlemiseks volitatud kogumispunkti. Kasutatud esemete ebaôige kôrvaldamine vôib elektri- ja elektroonikajäätmetes kasutatavate vôimalike ohtlike materjalide tôttu môjuda negatiivselt keskkonnale ja tervisele. Toote Gige kôrvaldamine aitab kaasa loodusvarade efektiivsele kasutamisele. Teavet Kkasutatud esemete kogumispunktide kohta saate kohalikelt omavalitsustelt, avalikelt jäätmekäitlusasutustelt, selleks volitatud elektri- ja elektroonikaseadmete jäätmete kôrvaldamispunktist vôi oma prügiveo korraldajalt.
