KULLANIM KILAVUZU HS-060A-25 - HS-060A-80 ROTHENBERGER

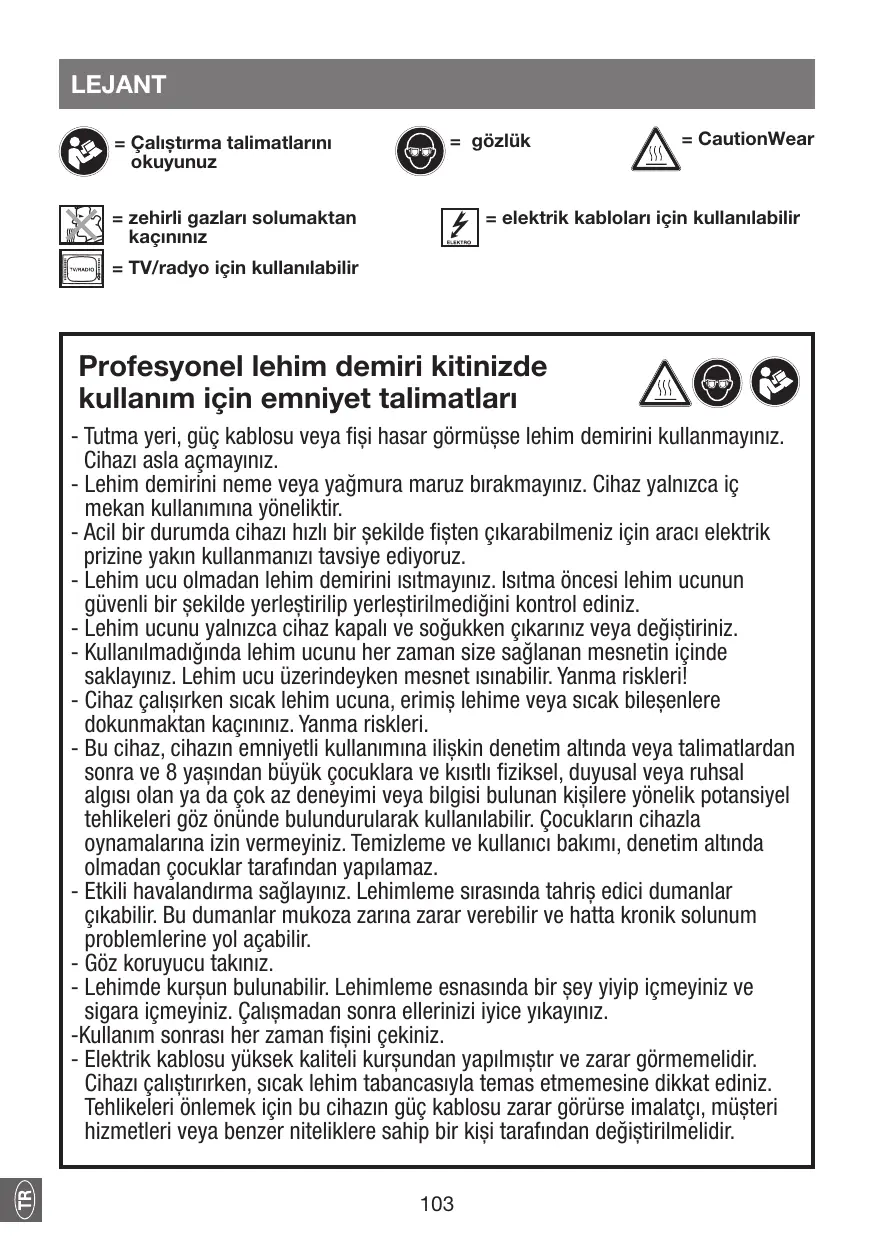

LEJANT Fes) = Gaustrma talimatlarii © = gézlük = zehirli gazlani solumaktan Z = elektrik kablolari için kullanilabilir kaçininiz FA CautionWear = 4] = TV/radyo için kullanilabilir Profesyonel lehim demiri kitinizde { © 2 kullanim için emniyet talimatlar: \Y - Tutma yeri, güç kablosu veya fisi hasar gôrmüsse lehim demirini kullanmayiniz. Cihazi asla açgmayiniz. - Lehim demirini neme veya yaÿmura maruz birakmayiniz. Cihaz yalnizca iç mekan kullanimina yôneliktir. - Acil bir durumda cihazi hizhi bir sekilde fisten çikarabilmeniz için araci elektrik prizine yakin kullanmanizi tavsiye ediyoruz. - Lehim ucu olmadan lehim demirini 1stmayiniz. Isitma ôncesi lehim ucunun güvenli bir sekilde yerlestirilip yerlestiriimedigini kontrol ediniz. - Lehim ucunu yalnizca cihaz kKapali ve soÿukken cikariniz veya deÿistiriniz. - Kullaniimadiÿinda lehim ucunu her zaman size saÿlanan mesnetin içinde saklayiniz. Lehim ucu üzerindeyken mesnet isinabilir. Yanma riskleri! - Cihaz çalisirken sicak lehim ucuna, erimis lehime veya sicak bilesenlere dokunmaktan kKagininiz. Yanma riskleri. - Bu cihaz, cihazin emniyetli kullanimina iliskin denetim altinda veya talimatlardan sonra ve 8 yasindan büyük çocuklara ve kisitli fiziksel, duyusal veya ruhsal algisi olan ya da çok az deneyimi veya bilgisi bulunan kisilere yônelik potansiyel tehlikeleri gôz ününde bulundurularak kullanilabilir. Çocuklarin cihazla oynamalarina izin vermeyiniz. Temizleme ve kullanici bakimi, denetim altinda olmadan çocuklar tarafindan yapilamaz. - Etkili havalandirma saÿlayiniz. Lehimleme sirasinda tahris edici dumanlar çikabilir. Bu dumanlar mukoza zarina zarar verebilir ve hatta kronik solunum problemlerine yol açabilir. - G6z koruyucu takiniz. - Lehimde kursun bulunabilir. Lehimleme esnasinda bir sey yiyip igmeyiniz ve sigara igmeyiniz. Çalismadan sonra ellerinizi iyice yiKayiniz. -Kullanim sonrasi her zaman fisini çekiniz. - Elektrik kablosu yüksek kaliteli Kursundan yapilmistir ve zarar gôrmemelidir. Cihazi çalistirirken, sicak lehim tabancasiyla temas etmemesine dikkat ediniz. Tehlikeleri ônlemek için bu cihazin güç kKablosu zarar gôrürse imalatgi, müsteri hizmetleri veya benzer niteliklere sahip bir kisi tarafindan degistiriimelidir.

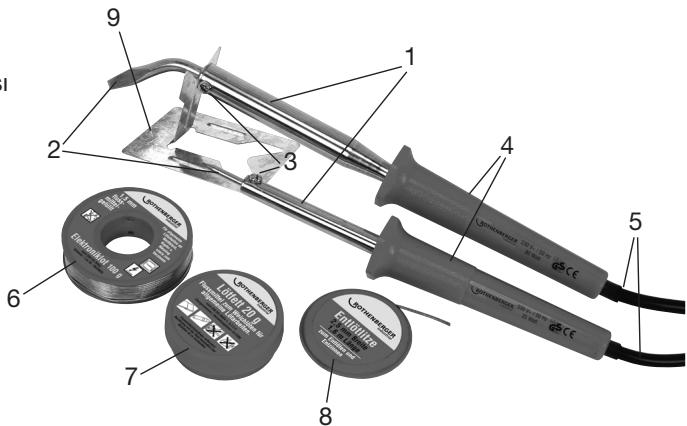

PARÇA ISiMLERi 1 Lehim demiri 2 Lehim ucu 3 Lehim ucu için tespit vidasi 4 Tutma yeri 5 Elektrik prizli kablo Aksesuarlar: 6 Elektronik lehim 7 Lehim yaÿr 8 Lehim sôkme fitili 9 Mesnet KULLANIM AMACI Lehim demiri, ôneÿin kablolan ve devre kartlarini lehimlemek için tasarlanmistir. Yalniz bu amaçlar için kullanilabilir. Bunlarin disindaki kullanimlar agçikça yasaktir ve kullanim amaci olarak uygulanamaz. TEKNIK BiLGILER Model HS-060A-25 Model HS-060A-80 Anma gerilimi: 230 — 240 V- / 50 Hz 230 — 240 V- / 50 Hz Güg girisi: 25W 80W C € Koruma sinifi | DEVREYE SOKMA

Bu cihaz, tek faz AC 230-240 V- / 50 Hz güç kaynaÿt ile kullanim için tasarlanmistir. Elektrik Kablonuzun voltajinin cihazin anma deÿeri plakasindaki voltaja karsilik gelip gelmedigini kontrol ediniz.

- Cihazi açmak için fisi elektrik prizine (5) takiniz. - Cihazi Kapatmak için fisi elektrik prizinden (5) cikariniz. KULLANIM - Cihazi uygun bir prize takiniz ve lehim demirini mesnete yerlestiriniz. - Lehim demirini yaklasik 3-5 dakika boyunca isitiniz. Lehim ucuna temas ettiginde lehim aninda erimeye basladiÿinda çalisma isisina ulasilmis demektir. - Lehimlemeye baslamadan ônce lehim ucunu kalaylayiniz. Bunun için kullaniimamis veya temizlenmis lehim ucunu isitiniz ve lehimle dokununuz. Ucu kaplayan ince bir lehim tabakasi olmalidir. - Planladiÿiniz birlesim noktasi veya malzeme üzerinde çalismadan ônce cihazin islevini benzer bir malzeme veya atik üzerinde deneyiniz. - Lehimlemeden ônce lehimlenecek yerleri temizleyiniz. - Aki dolgulu lehim telini lehim ucunun dis kôsesine dokundurunuz ve lehim telini eritiniz. Bu, jenim birlesim noktasinin, lehimin metale yapismasina imkan veren akiyla islanmasint saÿlar. - Detayli lehimleme yapildiÿinda lehim ucunun düzenli olarak temizlenmesi ve yeniden kalaylanmasi uygun olacaktir. DAHA FAZLA LEHIMLEME IP! Lehimler ve akilar Kendin yap kullanimina yônelik yumusak lehim neredeyse her zaman tel formundadir. ki tür lehimleme teli bulunmaktadir.

1. Basit, doldurulmamis lehimleme teli.

2. Aki dolgulu lehimleme teli.

Elektronik lehim Erime noktasi yaklasik olarak 185° C'dir. Elektronik aletlerde kullanim için. Radyo lehimi Model yapimi vb. ve ince lehimlemede kullanim igçin. Erime noktasi yaklasik olarak 235° C'dir. Yumusak lehim Bütün lehimleme isleri için Amonyak bloku Lehim uçlarini temizlemek için Lehim yaÿi Macun kivaminda aki Lehim sivisi Ulasilmasi zor lehimleme noktalar için aki

Elektrik kablosu yüksek kaliteli kursundan yapilmistir ve zarar gôrmemelidir. Cihazi çalistirirken, sicak lehim tabancasiyla temas etmemesine dikkat ediniz. Tehlikeleri ônlemek için bu cihazin güç kablosu zarar gürürse imalatgi, müsteri hizmetleri veya benzer niteliklere sahip bir kisi tarafindan degjistirilmelidir. Ug (2) bir sûre sonra yipranacaktir ve yenilenmesi gerekmektedir. Bunun için, lehim demirinin metal saftinin üzerindeki viday1 (3) sôkünüz, eski ucu çekerek çikanip yerine yenisini takiniz. Viday1 (3) yeniden sikistiriniz. GERi DÔNÜSÜM

Bu isaret, ürünün elektrik ve elektronik atik düzenlemelerine (2012/19/AB) ve ul mevzuata gôüre evsel atik olarak bertaraf edilemeyeceÿini gôstermektedir. Bu i belirlenen bir toplama noktasina teslim edilmelidir. Bu, ôrneÿin benzer bir degisim yapma veya elektrikli ve elektronik atiÿin geri dônüsümü için yetkili bir noktaya teslim seklindedir. Elektrik ve elektronik atikta siklikla kullanilan potansiyel olarak tehlikeli malzemeler nedeniyle kullanilan malzemelerin yanlis bertarafi çevre ve saÿjik üzerinde negatif etkilere neden olabilir. Bu ürünün doÿru bertarafi ayni zamanda doÿal kaynaklarin etkili kullanimina da katkida bulunmaktadir. Kullanilan malzemelere yünelik toplama noktalari hakkinda bilgiye bulunduÿunuz yerdeki yerel makamdan, halk atiÿi yônetimi yetkilileri, yetkili bir elektrik ve elektronik atik noktasi veya çôp toplama ekibinizden ulasabilirsiniz. alirken
