BRUKSANVISNING HS-060A-25 - HS-060A-80 ROTHENBERGER

= andas inte in giftiga angor

=kananvandasforTV/radio

= anpassad für elektriska ledninger

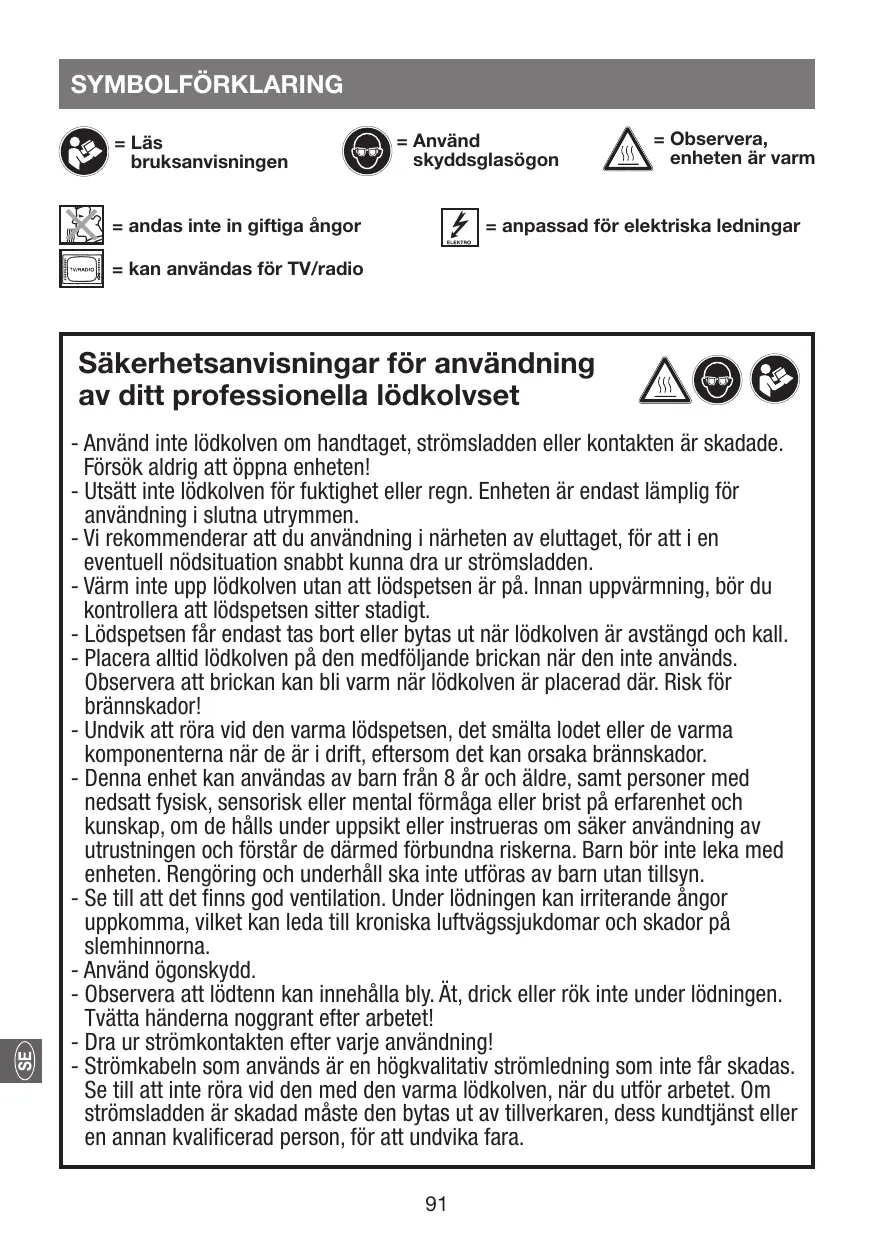

Sakerhetsanvisningar for användning av ditt professionella lödkolvset

• Använd inte lödkolven om handtaget, strömsladden eller kontakten ar skadade. Försök aldrig att öppna encheten!
• Utsatt inte lödkolven für fuktigkeit aller regn. Enheten ar endast lamplig for användning i slutna utrymmen.
• Vi rekommenderar att du användning i narheten av eluttaget, for att i en eventuell nödsituation snabbt kunna dra ur strömsladden.
• Värm inte upp lödkolven utan att lödspetsen är på. Innan uppvärmming, bör du kontrollera att lödspetsen sitter stadigt.
• Lödspetsen fär endast tas bort eller bytas ut Near lódkolven ar avständg och kall.
• Placera alltid lódkolven på den medfoljande brickan nar den inte används. Observera att brickan kan blv varm nar lódkolven ar placerad där. Risk for brännskador!
• Undvik att röra vid den varma lõdspetsen, det smälta lodet eller de varma komponenterna när de ar i drift, eftersom det kan orsaka brännskador.
• Denna enchet kan användas av barn från 8år och äldre, samt personer med nedsatt fysisk, sensorisk eller mental formåga eller brist på erfarenhet och kunskap, om de hälls under uppsikt eller instrueras om söker användning av uutrustningen och Förstår de därmed forbundna riskerna. Barn bör inte leka med encheten. Rengöring och unterhäll ska inte utforas av barnutan tillsyn.
• Se till att det finns god ventilation. Under lösningen kan irriterande Ångor uppkomma, vilket kan leda till kroniska luftvägssjukdomar och skador pÅ slemhinnorna.
• Använd ögonskydd.
• Observera att löttenn kan innehälla bly. Åt, drick erller rök inte under lösningen. Tvätta handerna noggrant after arbetet!
• Dra ur strömkontakten after varje användning!
• Strömkabeln som används ar en högkritativ strömledning som inte fär skadas. Se till att inte röra vid den med den varma lödkolven, när du utfor arbetet. Om strömsladden ar skadad maste den bytas ut av tillverkaren, dess kundtjänst aller en annan kvalificerad person, für att undvika fara.

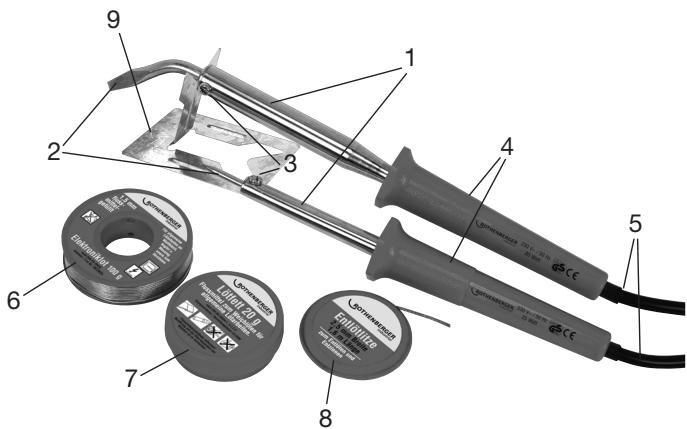

ARTIKELBESKRIVNING

1 Lödkolv
2 Lödspets
3 Fästskruv für lödspets
4 Handtag
5 Kabel med strömsladd

Tillbehör:

6 Elektroniklod
7 Lödfett
8 Avlödningsstråd
9 Bricka

ANVÄNDNINGSOMRÄDE

Detta lödkolvset ar utformat für lösning av ledninger och kretskort, och fär endast anvandas for de andamål som anges. All annan användning ar uttryckligen forbjuden och anses vara felaktig användning.

TEKNISKA DATA

	Modell HS-060A-25	Modell HS-060A-80
Nominell spänning:	230 – 240 V~ / 50 Hz	230 – 240 V~ / 50 Hz
Strömfürbrukning:	25 W	80 W
CE Skyddsklass I

IDRIFTTAGNING

ELANSLUTNING

Enheten ar avsedd for att anvandas med 1-fas vaxelstrom 230 - 240V 50Hz . Kontrollera om den befintliga natspanninger overensstammer med enhetens typmärkning.

SLÀ PÁ/AV

• Genom att koppla i kontakten (5) ar erheten pâslagen.
• Genom att dra ur kontakten (5) Är encheten avständ.

ANVÄNDNING

• Anslut strömsladden till att lämpligt eluttag och placera lódkolvern på brickan.
• Värm upp lödkolven i ca 3-5 minuter. Den lámpliga arbetstemperaturen uppnås, nar lómdedlets smältningsprocess startar utan drojsmål vid kontakt med lódspetsen.
• Innan du börjar loda maste lddspetsen som anvands vara fortennad. For att gora detta, varmer du upp den oanvanda eller rengjorda lddspetsen och fortennar den genom kontakt med lodtråden.
• Innan du börjar med arbetet på den planerade ytan ell er det planerade materialet, bör du testa att det fungerar på liknande material/materialrester.
• Innan lödningen ske de forbindande delarna rengöras.
• Placera den med ett lämpligt flussmedel fyllda lodtråden på lödspetsens yttersta ände, och smalt bort lodtråden. Lödytan vats d'av det utgående flussmedlet, och lodet kan forbindas med metallen.
• Vid omfattende lösdningsarbeten reckommenderas regelbunden rengöring och att, vid behov, Återigen fortenna lösdpetsen.

MER INFORMATION OM LÖDNING

Lod och flussmedel

Konventionell mjuklod for hemmabruk produceras nastan uteslutande i tradform.

Det finns två typer av lödtråd:

1. Enkel, icedyld Iodtrad.
2. Fylld lddtrad med flussmedelskärna.

Elektroniklod	Smältpunkt ca 185 °C Für användning inom elektroniksektorn.
Radiolod	Für användning vid modellbygge etc. och vid finlödning. Smältpunkt ca 235°C.
Mjuklod	Für alla förekommande lösningsarbeten.
Salmiaksten	Für att rengörä lösdepetsen.
Lödfett	Flussmedel som appliceras i form av en halvfast pasta.
Lödvätska	Flussmedel für svårtillgangliga lösfojar.

AVLÖDNING MED AVLÖDNINGSTRÄD

• Värm upp lödytan med en lödkolv, och placera avlödningsstråden på det flytande lödtennet.
  -Lodtrådenkommendàattabsorberalodet.
• Klipp sedan av den anecdva lddraden.

UNDERHÄLL

BYTE AV ANSLUTNINGSKABEL

Strömkabeln som används är en högkvalitativ strömledning som inte fär skadas. Se till att inte röra vid den med den varma lõdkolven, nar du utfor arbetet. Om strömsladden är skadad mäste den bytas ut av tillverkaren, dess kundtjänst eller en annan kvalificerad person, För att undvika fara.

UNDERHÄLL

Spetsen (2) slits after en viss tid ut och maste dà bytas.

Lossa skruven (3) på lódkolvens metallsaft, dra sedan ut den använda spetsen och ersätt den med en ny spets. Skruva)darefter fast skruven (3) ordentlich.

ÄTERVINNING

Denna symbol anger att Produkten inte fär kastas tillsammans med hushållssoporna, i enlighet med direktivet om avyttring av elektriska och elektroniskaprodukter (2012/19 / EU) samt nationell lagstiftning. Produktken skä överlamnas till en därfor avseddd Återvinningsstation. Detta kan till exempl góras där du köper en ny liknande produit, eller genom att du avyttrar ditt avfall på en auktoriserad uppsamlingsplats for Återvinning av elektriska och elektroniskaprodukter. Felaktig hantering av avfall kan, på grund de potentiellt farliga ämnen som ofta ingår i elektriska och elektroniskaprodukter, ha negativa effekter på miljön och manniskors hölsa. Genom en korrekt avfallshantering avenna produit bidrar du till en effektiv användning av naturresurser. För mer information um upsamlingsplatser for Återvinning av uttjäntaprodukter kan du kontakta det lokala stadskontoret, officiella avfallshanteringssstationer, auktoriserade servicestellén for avyttring av elektriska och elektroniskaprodukter eller din sophämtningsfirma.
