HASZNÁLATI ÚTMUTATÓ HS-060A-25 - HS-060A-80 ROTHENBERGER

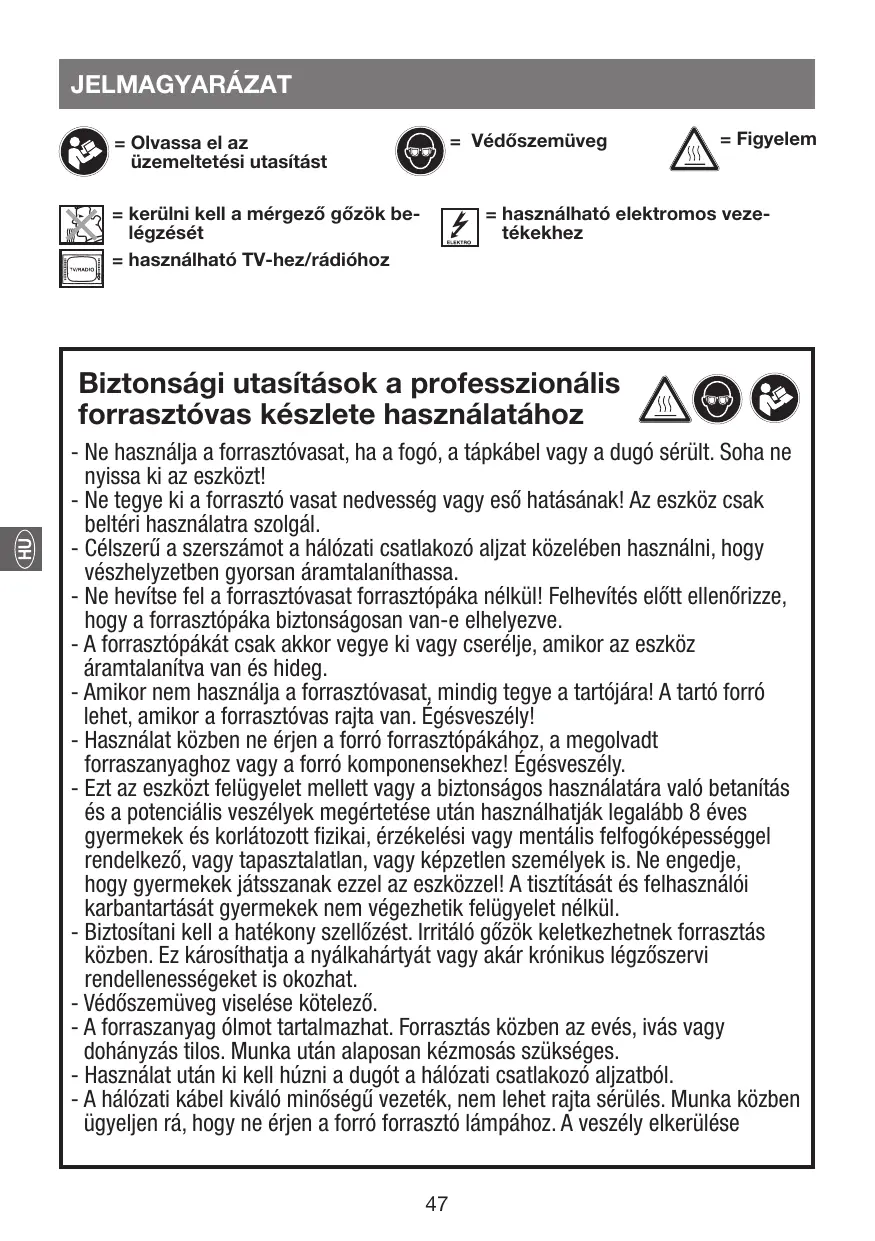

JELMAGYARAZAT A - o1 1 = Védé: ü = kerülni kell a mérgez6 g6zôk be- 7 = hasznälhaté elektromos veze- légzését tékekhez = hasznälhaté TV-hez/râdiéhoz Figyelem Biztonsägi utasitâsok a professzionälis Ve forrasztôvas készlete hasznälatähoz A© @ - Ne hasznélja a forrasztévasat, ha a fogé, a tâpkäbel vagy a dugé sérült. Soha ne nyissa ki az eszküzt! - Ne tegye ki a forraszté vasat nedvesség vagy esé hatäsänak! Az eszkôz csak beltéri hasznälatra szolgäl. - Célszerü a szerszämot a hälézati csatlakozé aljzat Kôzelében hasznäini, hogy vészhelyzetben gyorsan éramtalanithassa. - Ne hevitse fel a forrasztévasat forrasztépäka nélkül! Felhevités elôtt ellenrizze, hogy a forrasztépéka biztonsägosan van-e elhelyezve. - À forrasztépäkät csak akkor vegye ki vagy cserélje, amikor az eszkôz äramtalanitva van és hideg. - Amikor nem hasznälja a forrasztévasat, mindig tegye a tartéjära! A tarté forré lehet, amikor a forrasztévas rajta van. Égésveszély! - Hasznälat kôzben ne érjen a forré forrasztépäkähoz, a megolvadt forraszanyaghoz vagy a forré komponensekhez! Égésveszély. - Ezt az eszküzt felügyelet mellett vagy a biztonsägos hasznälatära valé betanitäs és a potenciälis veszélyek megértetése utän hasznälhatjék legaläbb 8 éves gyermekek és korlätozott fizikai, érzékelési vagy mentälis felfogéképességgel rendelkez6, vagy tapasztalatlan, vagy képzetlen személyek is. Ne engedje, hogy gyermekek jétsszanak ezzel az eszküzzel! À tisztitésät és felhasznälôi karbantartäsät gyermekek nem végezhetik felügyelet nélkül. - Biztositani kell a hatékony szellézést. Irritlé g6zük keletkezhetnek forrasztäs küzben. Ez kärosithatja a nyälkahärtyät vagy akär krénikus légzészervi rendellenességeket is okozhat. - Védészemüveg viselése kôtelez6. - À forraszanyag 6lmot tartalmazhat. Forrasztäs kôzben az evés, ivs vagy dohänyzäs tilos. Munka utän alaposan kézmosäs szükséges. - Hasznälat utän ki kell hüzni a dugôt a hélézati csatlakozé aljzatbôl. - À hélézati käbel kivälé minéségü vezeték, nem lehet rajta sérülés. Munka kôzben ügyeljen ré, hogy ne érjen a forré forraszté lâmpähoz. À veszély elkerülése

érdekében az eszkôz tâpkäbelét csak a gyärt6, az ügyfélszolgälata vagy hasonl szakképzett személy cserélheti meghibäsodäs esetén.

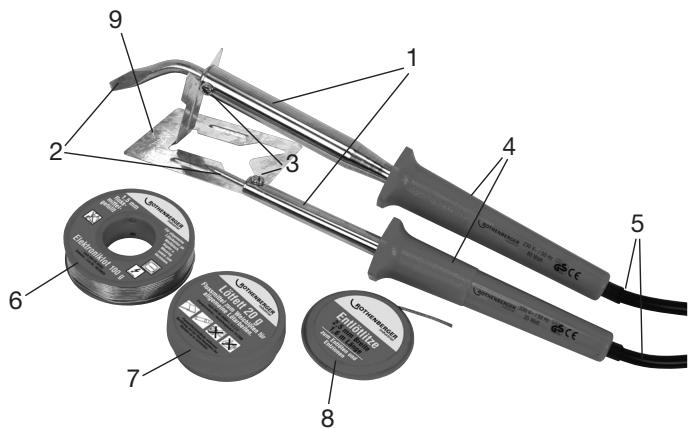

1 Forrasztévas 2 Forrasztépäka 3 Tartécsavar a forras- ztépäkähoz 4 Fogé Käbel hälézati csatlakozé dugéval GC] Tartozékok: 6 Elektronikus forraszanyag 6 7 Forrasztäsi kenôzsir 8 Forraszanyag-kanéc 9 Tarté

RENDELTETÉS A forrasztévas készlet forrasztäsra szolgäl, pl. vezetékek és 4ramküri lapok forrasztésära. Csak ilyen célra hasznälhaté. Minden mâs felhasznäläs kifejezetten tilos, és nem rendeltetésszerü hasznälatnak minésül.

HS-060A-25 modell HS-060A-80 modell Névieges feszültség:| 230 - 240 V- / 50 Hz 230 — 240 V- / 50 Hz Teljesitményfelvétel: | 25 W 80W C € 1. védelmi osztäly SZERELÉS TAPLALAS Ez az eszkôz egyfäzisü, véltakozé âramü 230-240 V- / 50 Hz tâpläläs melletti hasznélatra szolgäl. Ellenérizze, hogy a helyi hélézati feszültség megfelel-e az eszkôz gyäri tâbläjän feltüntetett adatoknak.

BE- /KIKAPCSOLAS - AZ (5) hälézati csatlakozédugéval kapcsolja be és ki a készüléket. - Hüzza ki az (5) hälézati csatlakozédugôt az eszkôz kikapcsoläsa céljäbél. HASZNALAT - Dugaszolja be az eszkôz dugés csatlakozéjät a megfelelé aljzatba és tegye a forrasztévasat a tartéra! - Hagyja a forrasztévasat felmelegedni Kb. 3-5 percig. Akkor éri el az üzemi hémérsékletet, amikor a forraszanyag kezd megolvadni kôzvetlenül ott, ahol érintkezik a forrasztépäkäval. - Forrasztéénnal vonja be a forrasztépäkät a forrasztäs megkezdése elôtt. Ehhez hevitse fel a még nem hasznält vagy megtisztitott forrasztépäkät és érintse hozzä a forraszanyagot. Ekkor a forraszanyag vékony rétegben bevonja a forrasztépäkät. - Mielôtt megkezdi a munkät a tervezett kôtésen vagy anyagon, ellenérizze a mükôdést egy hasonlé anyagdarabon vagy hulladék anyagon. - Tisztitsa le a forrasztandé alkatrészeket forrasztés elôtt. - Érintse a fedéporral feltltôtt forrasztédrétot a forrasztépéka külsé széléhez és olvassza meg a forrasztédrétot. Ez biztositja, hogy a forrasztäsi kôtést âtitatja a fed6por, amely biztositja a forraszanyag fémes kôtését. - Nagyobb mennyiségü forrasztäsi munka esetén jé hatäst gyakorol a forrasztépéka rendszeres tisztitésa és forrasztéénnal valé bevonésa. Forraszanyagok és fedôporok A barkäcsoläsra szolgälé lâgy forraszanyag szinte mindig drôt formäjäban készül. A forrasztédrétnak két fajtäj:

1. Egyszerü, fedôpor nélküli forrasztédrét.

2. Fed6poros forrasztédrôt.

Elektronikus forraszanyag | Olvadäspont kb. 185° C. Elektronikai célra hasznälhaté. Rédié forraszanyag Hasznälhaté modellkészitésre stb. és finom forrasztäsra. Olvadäspont kb. 235° C. Lägy forraszanyag Mindenféle forrasztäsi munkära Amméniäs blokk A forrasztépäka tisztitasära Forrasztäsi kenôzsir Fed6por paszta formätumban Forrasztäsi folyadék Fed6por a nehezen hozzäférheté forrasztäsi pontokhoz

- Hevitse fel a forrasztäsi kôtést a forrasztvassal, nyomja a forrasztäsi kanécot a megolvadt forraszanyagba. - À forrasztäsi kanéc felszivja a forraszanyagot. - Vägja le a hasznält forrasztäsi kanécot. KARBANTARTAS

A CSATLAKOZO KÂBEL CSERÉJE

A hälézati käbel kivälé minéségü vezeték, nem lehet rajta sérülés. Munka kôzben ügyeljen rà, hogy ne érjen a forré forraszté läâmpähoz. À veszély elkerülése érdekében az eszkôz tâpkäbelét csak a gyärté, az ügyfélszolgälata vagy hasonlé szakképzett személy cserélheti meghibäsodäs esetén. KARBANTARTAS A forrasztépäka (2) idôvel elkopik és cserére szorul. Ehhez csavarozza ki a (3) csavart a forrasztévas fémtengelyén, hüzza ki a régi pékät és cserélje ki. HÜzza meg üjra a (3) csavart! UJRAHASZNOSITAS Ez a szimbélum azt jelzi, hogy a termék nem dobhaté ki häztartési hulladékként az romos és elektronikus hulladék szabälyozäsärél szélé rendeletek (2012/19/EU) és a nemzeti gszabälyok szerint. E terméket el kell vinni a kijelôlt begyüjtéhelyre. Ez lehet példäul csere, ha hasonlé terméket väsärol, vagy elszällitäs a kijelôit begyüjtéhelyre az elektromos és elektronikus hulladék üjrahasznositäsa céljäbél. A hasznält tételek helytelen kidobäsa - az elektromos és elektronikus hulladékban gyakran jelen lév6, potenciälisan veszélyes anyagok miatt - kärosithatja a Grnyezetet és az emberek egészségét. E termék megfelelé ârtalmatlanitésa hozzäjärul a természeti forr4sok hatékony felhasznäläshoz is. A hulladék begyüjtéhelyekrél tâjékoztatäst adnak az ônkormänyzatok, a kôzterület-fenntarté és hulladékgazdälkodäsi szervek, az elektromos és elektronikus hulladékot begyüjté illetékes telepek vagy a helyi szemétszällité vällalat.
