MANUALE UTENTE VIAGGIO CONVERTIBLE PEG PEREGO

- aggiunto accessorio travel bag car seat - tolto testo Russo accanto a logo EAC - Tolti simbolo lavaggio e aggiunta farse generica - Nuovo Logo Tuv - Aggiunta frase datatiro 12 anni

Grazie per aver scelto prodotto Peg-Pérego.

• Omologato secondo la norm Europea UN/ECE R44/04 per bamb peso da 15 a 36 kg (da 3 a 12 anni circ • Adatto alla maggior parte dei delle autovetture, ma non a tutti. • Il seggiolino-auto può e correttamente installato se nel man d’uso e manutenzione del veico indicata la compatibilità con sistem ritenuta “Universali”. • Questo seggiolino-auto è classif “Universale” secondo criteri omologazione più severi rispet modelli precedenti che non dispong dell’ etichetta di omologazione. • Il seggiolino-auto puó e utilizzato solo su veicoli appro dotati di cintura a tre punti stat con avvolgitore, omologati secon regolamento UN/ECE R°16 o norm equivalenti. • Non é consentito usare la cintura a punti o addominale.

Seggiolino auto, Viag 2/3 Surefix categoria “S Universale”, con Cintur Surefix

• Omologato secondo la norm

Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa). • L'aggancio con i connettori surefix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo. • Non é consentito usare la cintura a due punti o addominale.

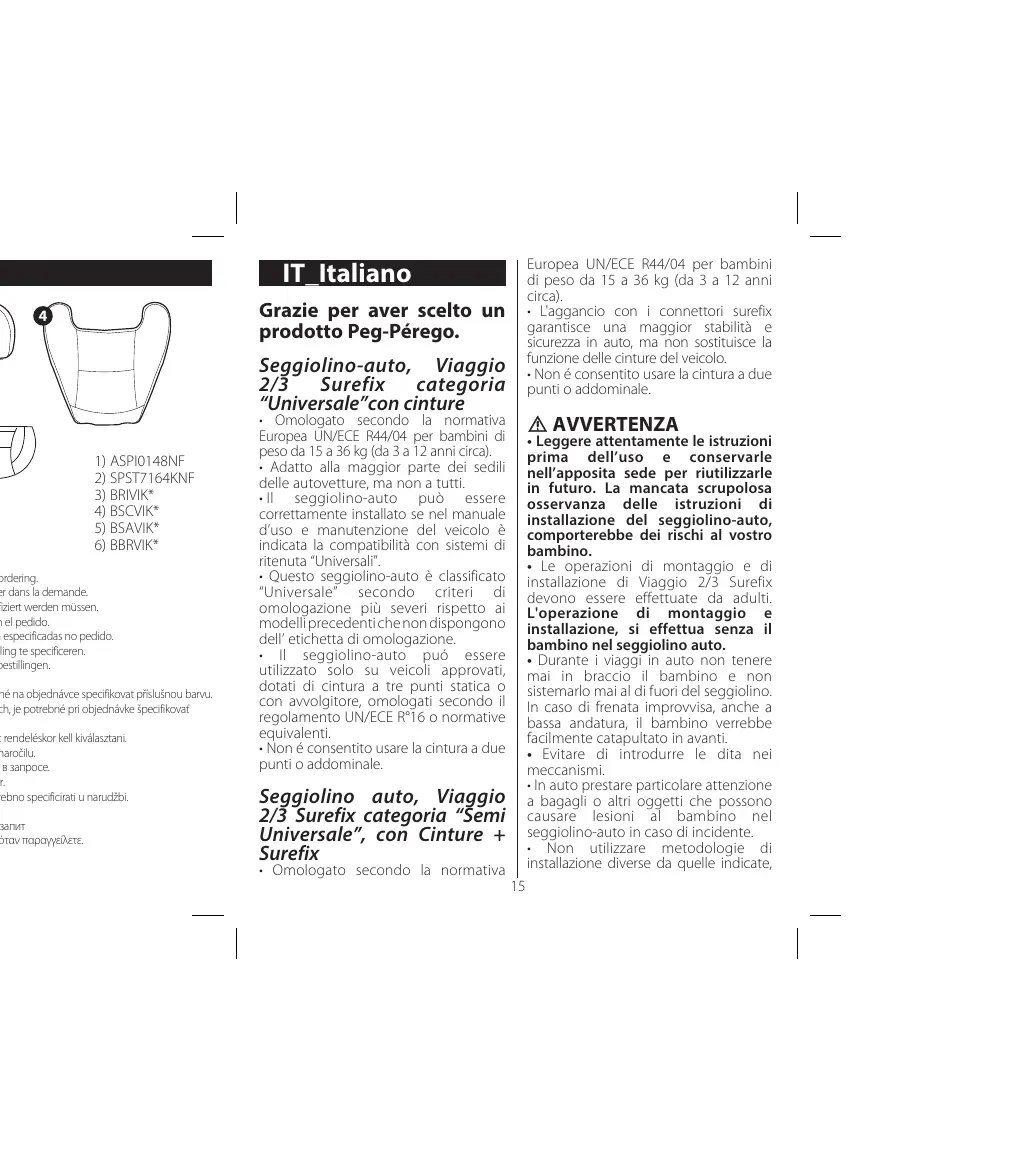

IT_Italiano Grazie per aver scelto un prodotto Peg-Pérego.

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 15 a 36 kg (da 3 a 12 anni circa). • Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti. • Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali”. • Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione. • Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti. • Non é consentito usare la cintura a due punti o addominale.

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi al vostro bambino. • Le operazioni di montaggio e di installazione di Viaggio 2/3 Surefix devono essere effettuate da adulti. L'operazione di montaggio e installazione, si effettua senza il bambino nel seggiolino auto. • Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti. • Evitare di introdurre le dita nei meccanismi. • In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente. • Non utilizzare metodologie di installazione diverse da quelle indicate,

Seggiolino auto, Viaggio 2/3 Surefix categoria “Semi Universale”, con Cinture + Surefix • Omologato secondo la normativa

pericolo di distacco dal sedile. • Assicurarsi che la cintura a tre punti del veicolo per fissare il seggiolino-auto sia sempre tesa e non attorcigliata. • Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme. • Non lasciare il bambino incustodito in auto anche per brevi periodi. La temperatura interna dell'abitacolo può cambiare in modo repentino e diventare pericolosa per il bambino all'interno. • Se la vettura é in movimento, non togliere mai il bambino dal seggiolinoauto. • Prestare attenzione che il seggiolinoauto non rimanga bloccato da una parte mobile del sedile o da una portiera. • Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo. • Non lasciare il seggiolino-auto nella vettura sotto l’esposizione del sole, alcune parti potrebbero essersi surriscaldate e nuocere alla pelle delicata del bambino, controllare prima di collocare il bambino. • Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non puó essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza. • Non rimuovere o cambiare la parte

bianca in polistirolo sotto la seduta, nello schienale e nel poggiatesta in quanto costituisce parte integrante della sicurezza. • In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto. • Questo articolo è numerato progressivamente. • Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma. • Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito danni strutturali non visibili ma estremamente pericolosi. • Se il prodotto è di seconda mano, verificate che sia un modello di recente costruzione, sia corredato da istruzioni e sia funzionante in tutte le sue parti. Un prodotto obsoleto potrebbe essere non conforme a causa del naturale invecchiamento dei materiali e del rinnovamento delle normative. In caso di dubbi, contattate il centro assistenza dell’ azienda produttrice. • Non effettuare modifiche al prodotto. • Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza postvendita. Le varie informazioni sono all’ultima pagina di questo manuale. Se il seggiolino è agganciato agli attacchi isofix dell'auto, lasciarlo sempre agganciato. Se il seggiolino è agganciato in auto solo con le cinture, qualora 16

non fosse in uso, posizion nel bagagliaio o rimuov • Non utilizzare accessori che siano approvati dal costruttore o competenti autorità.

• "Viaggio 2/3 Surefix": seggio auto gruppo 2/3, deve es installato in senso di marcia. • Non installare “Viaggio 2/3 Sur su sedili rivolti in direzione opp al senso di marcia o trasversalm al senso comune di marcia veicolo. • Si consiglia sempre l'uso del se posteriore sul lato opposto guidatore. • In caso di installazione sedile anteriore, si raccoma di posizionare il seggiolino il lontano possibile dal cruscotto. • In caso di difficoltà nel mon Viaggio 2/3 Surefix in auto, solle ma non togliere il poggiatesta veicolo.

Componenti dell' artico

2• Verificare il contenuto pres nell'imballo e in caso di reclamo p contattare il Servizio Assistenza. _Il seggiolino auto è composto 1 poggiatesta (a), 1 schienale ( seduta (c). Schienale e poggiatesta sono mo in fabbrica. Per montare correttam il prodotto si prega di seg attentamente le istruzioni.

ca in polistirolo sotto la seduta, schienale e nel poggiatesta in nto costituisce parte integrante sicurezza. caso di dubbi, rivolgersi al uttore o al rivenditore di questo iolino-auto. Questo articolo è numerato ressivamente. n staccare le etichette adesive e e; potrebbero rendere il prodotto conforme ai sensi di norma. n utilizzare il seggiolino-auto se enta rotture o pezzi mancanti o se è sottoposto a sollecitazioni violente n incidente perchè potrebbe avere o danni strutturali non visibili ma mamente pericolosi. il prodotto è di seconda mano, cate che sia un modello di recente uzione, sia corredato da istruzioni funzionante in tutte le sue parti. rodotto obsoleto potrebbe essere conforme a causa del naturale cchiamento dei materiali e del ovamento delle normative. In caso ubbi, contattate il centro assistenza azienda produttrice. n effettuare modifiche al prodotto. eventuali riparazioni, sostituzioni ezzi e informazioni sul prodotto, attare il servizio assistenza postita. Le varie informazioni sono ima pagina di questo manuale. l seggiolino è agganciato agli chi isofix dell'auto, lasciarlo pre agganciato. l seggiolino è agganciato in solo con le cinture, qualora

Assemblaggio del prodotto prima dell'uso

non fosse in uso, posizionarlo nel bagagliaio o rimuoverlo. • Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità.

3• Ruotare i ganci rossi in posizione aperta e agganciare lo schienale dietro il sedile come mostrato in figura. 4• Mantenere il prodotto piatto, chiudere i ganci rossi fino al clic. 5• Sollevare lo schienale del seggiolino fino a sentire un forte scatto (fig_a). Lo schienale è libero di muoversi tra i due fermi, come indicato in figura b. Ad operazione completata il prodotto sta eretto da solo.

• "Viaggio 2/3 Surefix": seggiolino auto gruppo 2/3, deve essere installato in senso di marcia. • Non installare “Viaggio 2/3 Surefix” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo. • Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore. • In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto. • In caso di difficoltà nel montare Viaggio 2/3 Surefix in auto, sollevare ma non togliere il poggiatesta del veicolo.

Caratteristiche di prodotto

Componenti dell' articolo

2• Verificare il contenuto presente nell'imballo e in caso di reclamo prego contattare il Servizio Assistenza. _Il seggiolino auto è composto da: 1 poggiatesta (a), 1 schienale (b), 1 seduta (c). Schienale e poggiatesta sono montati in fabbrica. Per montare correttamente il prodotto si prega di seguire attentamente le istruzioni. 17

6• Il poggiatesta è regolabile in 6 posizioni. Sollevare la maniglia posta sul retro dello schienale e posizionarlo all'altezza desiderata. IMPORTANTE: Per seguire la crescita del bambino è necessario regolare l'altezza del poggiatesta in rapporto alla sua altezza. IMPORTANTE Ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 7• Viaggio 2/3 Surefix è dotato di due portabibite estraibili laterali. 8• Viaggio 2/3 Surefix è dotato di un sistema di reclinazione per garantire maggiore comfort. Per reclinarlo tirare la maniglia posta davanti e contemporaneamente sollevare il prodotto. 9• Quando il bambino si addormenta reclinare il sedile dell'auto, se possibile, e accompagnare lo schienale del seggiolino auto all' inclinazione del sedile.

Lo schienale del Viaggio 2/3 Surefix seguirà l'inclinazione del sedile dell'auto garantendo così maggior comfort al bambino.

posto davanti all'interno della sacca per allentare le cinghie dei connettori e poi sganciarli manualmente premendo sulla levetta di sicurezza posta sui ganci, come in figura.

Aggancio in auto con cinture di sicurezza + Surefix Per chi possiede una vettura con attacchi Isofix

E' possibile utilizzare questo tipo di aggancio solo se la vostra vettuta è dotata di ganci isofix. Per maggiori informazioni sulla presenza e posizione dei ganci, consultare il manuale d'uso della vettura. L'aggancio con i connettori surefix garantisce una maggior stabilità e sicurezza in auto, ma non sostituisce la funzione delle cinture del veicolo. 10• Per allungare i connettori surefix, premere il pulsante posto davanti all'interno della sacca, come in figura, ed allungarli manualmente. 11• Agganciare i connettori surefix del seggiolino ai ganci Isofix del sedile dell'auto, fino al "click" . Tendere la cinghia e contemporaneamente, spingere il seggiolino contro lo schienale del sedile. IMPORTANTE: ad operazione completata muovere il seggiolino per verificare l'effettivo aggancio agli attacchi Isofix . 12• Per sganciare i connettori surefix del seggiolino dai ganci isofix del sedile, premere sul seggiolino il pulsante

Aggancio in auto con cinture di sicurezza Per chi NON possiede una vettura con attacchi Isofix

13• Posizionare il seggiolino Viaggio 2/3 Surefix sul sedile dell'auto nel senso di marcia del veicolo, come in figura e accomodare il bambino.

Come assicurare il bambino su Viaggio 2/3 Surefix

14• Far passare la cintura di sicurezza dell'auto, come in figura. 15• Agganciare la cintura di sicurezza dell'auto al sedile, fino al click. Posizionare i due rami della cintura come in figura. 16• Per completare l'aggancio in auto, far passare la cintura diagonale nel passaggio superiore posto sopra la spalla del bambino. IMPORTANTE: se la cintura rimane lenta tenderla.Fare attenzione che rimanga sempre tesa e non attorcigliata. 17• La giusta posizione delle cinture è quella in cui le spalle del bambino sono sotto al punto di passaggio delle cinture, come in figura. IMPORTANTE: le cinture non devono essere né troppo alte, ne 18

troppo basse rispetto alle spalle bambino.

Come sfoderare la sacca

Per rimuovere il rivestimento del seggiolino auto Viaggio 2/3 Surefix tre elementi: poggiatesta, schienal seduta NON vanno sganciati tra di ma rimangono uniti.

18• sganciare i gancini della sacca seduta, nei punti e nella sequ indicata. Sfilare la cinghia centrale. 19• sfilare dalla sacca i listelli r come in figura.

SFODERARE SCHIENALE:

20• Rimuovere il coperchio poste tirando verso l'esterno, come in fig 21• sganciare tutti gli elastici prese 22• sfilare la sacca.

SFODERARE POGGIATESTA:

23• Sul retro del poggiatesta rimuo il coperchio tirando verso l'ester sganciare i due elastici, come in fig 24• sfilare la sacca.

Manutenzione dell'imbottitura

Spazzolare le parti in tessuto allontanare la polvere; • Per il lavaggio attenersi all'etich cucita sulla sacca del prodotto. • non candeggiare al cloro; • non stirare; • non lavare a secco; • non smacchiare con solventi;

o davanti all'interno della sacca llentare le cinghie dei connettori e ganciarli manualmente premendo levetta di sicurezza posta sui ganci, e in figura.

gancio in auto cinture di sicurezza chi NON possiede una tura con attacchi Isofix

Posizionare il seggiolino Viaggio urefix sul sedile dell'auto nel senso arcia del veicolo, come in figura e modare il bambino.

me assicurare il bambino Viaggio 2/3 Surefix

Far passare la cintura di sicurezza uto, come in figura. Agganciare la cintura di sicurezza auto al sedile, fino al click. ionare i due rami della cintura e in figura. Per completare l'aggancio in auto, passare la cintura diagonale nel aggio superiore posto sopra la a del bambino. IMPORTANTE: se la cintura ne lenta tenderla.Fare nzione che rimanga sempre tesa n attorcigliata. La giusta posizione delle cinture ella in cui le spalle del bambino sotto al punto di passaggio delle re, come in figura. IMPORTANTE: le cinture non ono essere né troppo alte, ne

troppo basse rispetto alle spalle del bambino.

• non asciugare a mezzo di asciugabiancheria a tamburo rotativo.

Come sfoderare la sacca

Come rivestire il seggiolino-auto

Per rimuovere il rivestimento del seggiolino auto Viaggio 2/3 Surefix i tre elementi: poggiatesta, schienale, seduta NON vanno sganciati tra di loro ma rimangono uniti. 18• sganciare i gancini della sacca dalla seduta, nei punti e nella sequenza indicata. Sfilare la cinghia centrale. 19• sfilare dalla sacca i listelli rigidi, come in figura.

RIFODERARE LA SEDUTA: • Inserire i listelli rigidi nel tessuto della seduta facendo emergere i ganci; • agganciare i gancini alla seduta, prima i tre più esterni, infilare poi la cinghia centrale nell'asola e infine agganciare i due ganci più interni. • Agganciare i bottoni automatici laterali. Procedere in senso contrario a quanto indicato nelle figure da 18 a 24.

SFODERARE SCHIENALE:

20• Rimuovere il coperchio posteriore tirando verso l'esterno, come in figura; 21• sganciare tutti gli elastici presenti; 22• sfilare la sacca.

25• Travel Bag Car Seat: pratica sacca di trasporto, il seggiolino rimane protetto e pulito.

SFODERARE POGGIATESTA:

26• Viaggio 2/3 Surefìx riporta sotto la sacca della seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 27• Viaggio 2/3 Surefìx riporta dietro lo schienale in basso l' etichetta di omologazione.

23• Sul retro del poggiatesta rimuovere il coperchio tirando verso l'esterno e sganciare i due elastici, come in figura; 24• sfilare la sacca.

Manutenzione dell'imbottitura

Spazzolare le parti in tessuto per allontanare la polvere; • Per il lavaggio attenersi all'etichetta cucita sulla sacca del prodotto. • non candeggiare al cloro; • non stirare; • non lavare a secco; • non smacchiare con solventi;

Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti. • Si raccomanda di tenere pulite tutte le parti in movimento.

RIFODERAR • Inserire seduta • agganciar esterni, infila agganciare i • Agganciare

RIFODERAR 25• calzare del tessuto d 26• agganci 27• agganci e poi nella p

• calzare la s in polistirolo • agganciare 28• agganc (prima nella parte in parte superi

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili. • Spazzolare le parti in tessuto per allontanare la polvere. • Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili. • Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali. • Conservare il prodotto in un posto asciutto.

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda). • Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44. • Normativa di riferimento: UN/ECE R44/04. • Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero.

Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione). • L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi: • Sistema di aggancio SUREFIX (la scritta SEMI-UNIVERSAL indica la compatibilità del seggiolino-auto con veicoli equipaggiati con sistema ISOFIX). • Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura). • In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto.

Peg-Pérego SpA è un azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale.

Servizio assistenza Peg-Pérego

Se fortuitamente parti del mo vengono perse o danneggiate, u solo pezzi di ricambio originali Pérego. Per eventuali riparaz sostituzioni, informazioni sui pro vendita di ricambi originali e acce contatta il Servizio Assistenza Pérego indicando, qualora f presente, il numero seriale del prod tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa)

e-mail assistenza@pegperego.it sito internet www.pegperego.com

Tutti i diritti di proprietà intellet relativi ai contenuti di questo man d’istruzione appartengono a PEREGO S.p.A. e sono tutelati dalle vigenti.

lettera E in un cerchio: indica il chio di omologazione Europea numero definisce il paese che rilasciato l’omologazione (1: mania, 2: Francia, 3: Italia, 4: Paesi , 11: Gran Bretagna e 24: Irlanda). mero di omologazione: se inizia 04 vuol dire che è il quarto ndamento (quello attualmente gore) del regolamento R44. rmativa di riferimento: UN/ECE 04. mero progressivo di produzione: onalizza ogni seggiolino, dal cio dell’omologazione ognuno è raddistinto dal proprio numero.

Pérego SpA è un azienda sistema di gestione qualità ficato da TÜV Italia Srl, in rdo alla norma ISO 9001. Pérego potrà apportare in unque momento modifiche modelli descritti in questa blicazione, per ragioni di natura ca o commerciale.

Servizio assistenza Peg-Pérego

Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto.

Car seat, Viaggio 2/3 Surefix, “Universal” model with belts

• Homologated in accordance with European standard UN/ECE R44/04 for children weighing from 15 to 36 kg (app. 3 – 12 years). • Compatible with most car seats, though not all. • The child car seat can be correctly installed if the operation and maintenance manual of the vehicle specifies that it is compatible with “universal” fixing systems. • This child car seat is classified as “universal” and meets more severe homologation criteria as compared to previous models, which did not have an homologation label. • The child car seat can only be used in approved cars, fitted with safety belts with three static fixing points and winder, homologated in accordance with regulation UN/ECE R°16 or equivalent regulations. • The use of safety belts with two fixing points or an abdominal fixing point is forbidden.

tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti.

Lo schienale è libero d tra i due fermi, come figura b.

FI001801I145 Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti. All of the intellectual property rights for the contents of this instruction manual belong to PEG PEREGO S.p.A. and are protected by the laws in force.
