MANUALE UTENTE WIRELESS KEYPAD AND OPTICAL MOUSE COMBO TARGUS

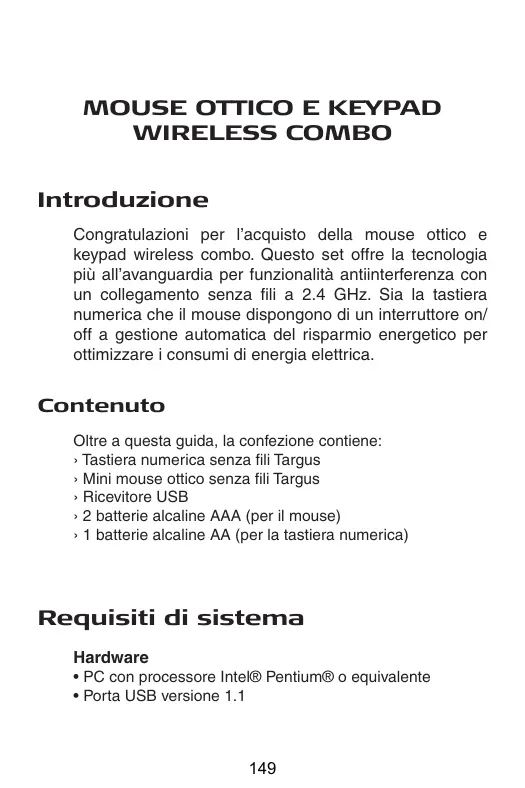

WIRELESS COMBO Introduzione Congratulazioni per l’acquisto della mouse ottico e keypad wireless combo. Questo set offre la tecnologia più all’avanguardia per funzionalità antiinterferenza con un collegamento senza fili a 2.4 GHz. Sia la tastiera numerica che il mouse dispongono di un interruttore on/ off a gestione automatica del risparmio energetico per ottimizzare i consumi di energia elettrica. Contenuto Oltre a questa guida, la confezione contiene: › Tastiera numerica senza fili Targus › Mini mouse ottico senza fili Targus › Ricevitore USB › 2 batterie alcaline AAA (per il mouse) › 1 batterie alcaline AA (per la tastiera numerica) Requisiti di sistema Hardware

• PC con processore Intel® Pentium® o equivalente
• Porta USB versione 1.1

• Windows Vista™ Installazione delle Batterie Mouse Ottico Apertura del coperchio delle batterie

1. L’estremità positiva (+) e negativa (-) di tutte le batterie deve

essere in corrispondenza delle connessioni positiva (+) e negativa (-) del comparto delle batterie. ATTENZIONE: PER SOSTITUIRE LE BATTERIE IN DOTAZIONE SI POSSONO USARE PILE ALCALINE O ALTRE BATTERIE NIMH ULTRARESISTENTI. NON UTILIZZARE MAI PILE ALCALINE CON BATTERIE NIMH EVITARE INOLTRE DI USARE BATTERIE NUOVE CON QUELLE USATE. 2 Riposizionare il coperchio delle batterie facendolo scorrere finché non si sente un “clic” e non è ben fissato. 3 Accendere il mouse facendo scorrere il pulsante on/off situato sotto il mouse nella posizione “on”. Il sensore ottico, situato sotto il mouse, emette una luce rossa.

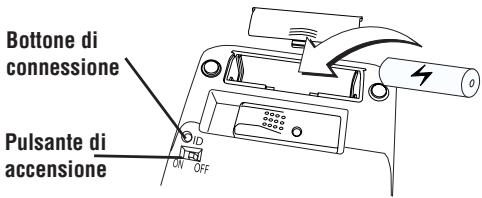

Targus wireless keypad and opitcal mouse combo Tastiera numerica senza fili 1 Aprire il coperchio delle batterie situato sotto la tastiera numerica. 2 L’estremità positiva (+) e negativa (-) di tutte le batterie deve essere in corrispondenza delle connessioni positiva (+) e negativa (-) del comparto delle batterie. 3 Accendere la tastiera numerica facendo scorrere l’interruttore d’alimentazione sul lato destro della tastiera numerica nella posizione “on”. Bottone di connessione Pulsante di accensione Collegare il ricevitore Inserire il ricevitore USB in una porta compatibile disponibile del computer. La spia “Lock LED” si accende. Ora è possibile impostare il codice identificativo per stabilire un collegamento con il ricevitore.

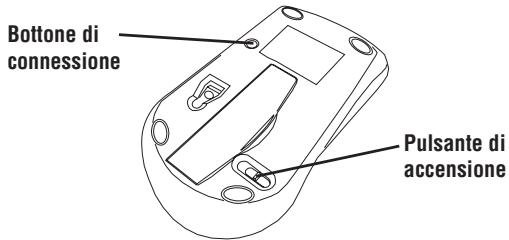

Targus wireless keypad and opitcal mouse combo Impostazione del codice di riconoscimento Dopo che il computer rileva il ricevitore USB si deve impostare il codice ID fra il ricevitore e il mouse; inoltre, va impostato quello fra il ricevitore e la tastiera numerica PRIMA di poterli usare. Per fare questo, eseguire quanto segue: NOTA: ACCERTARSI CHE IL COMPUTER SIA ACCESO E ABBIA RILEVATO IL RICEVITORE USB PRIMA DI IMPOSTARE IL CODICE ID. Mouse Ottico 1 Inserire il ricevitore USB in una porta compatibile disponibile del computer. Il LED del ricevitore lampeggerà per 60 secondi per indicare la modalità di ricerca ID. 2 Premere il tasto d’impostazione situato sotto il mouse. Bottone di connessione Pulsante di accensione Quando il LED sul ricevitore è acceso, il mouse è impostato con un ID e si fissa il ricevitore. A questo punto si è pronti a utilizzare il mouse.

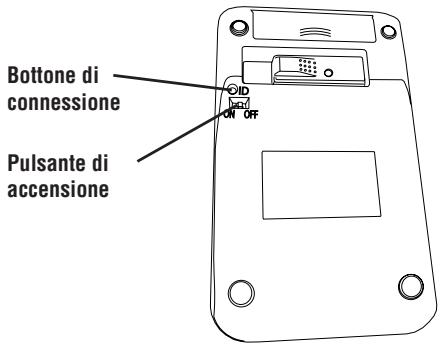

Targus wireless keypad and opitcal mouse combo Tastiera numerica senza fili 1 Il LED del ricevitore lampeggerà per 60 secondi per indicare la modalità di ricerca ID. Durante questo periodo, premete e rilasciate il tasto di connessione situato sul retro del tastierino. 2 Quando il LED sul ricevitore è acceso, il mouse è impostato con una ID e si fissa il ricevitore. A questo punto si è pronti a utilizzare il tastiera numerica. Bottone di connessione Pulsante di accensione

Targus wireless keypad and opitcal mouse combo Utilizzo del Tastierino Definizione dei tasti del tastierino: Del Num Lock on - inserisce una virgola decimale Num Lock off - cancella un numero

Ins Num Lock on - immette “0” sul display Num Lock off - emula il tasto Insert

Num Lock on - immette “1” sul display Num Lock off - emula il tasto Fine Num Lock on - immette “2” sul display Num Lock off - sposta il cursore sulla linea di testo sottostante

PgDn Num Lock on - immette “3” sul display Num Lock off - emula il tasto Page Down

Num Lock on - immette “4” sul display Num Lock off - sposta un carattere alla sinistra della posizione del cursore

Num Lock on - immette “5” sul display Num Lock off - nessuna funzione Num Lock on - immette “6” sul display Num Lock off - sposta un carattere alla destra della posizione del cursore

Num Lock on - immette “7” sul display Num Lock off - emula il tasto Home Num Lock on - immette “8” sul display Num Lock off - sposta il cursore sulla linea di testo soprastante Num Lock on - immette “9” sul display Num Lock off - emula il tasto Page Up NumLock on NumLock off NOTA: IL TASTO NUM LOCK DEL VOSTRO COMPUTER NON INCIDERA’ SULLO STATO DEL NUM LOCK DEL TASTIERINO.

Targus wireless keypad and opitcal mouse combo Usare i controlli multimediali/Internet Per passare tra i due modi, premete il tasto Mode. Tasti Media Tasto Funzione Traccia precedente Traccia successiva Play / Pausa Stop Volume Up Volume Down Stopp Tasti Internet Programma di posta elettronica predefinito Browser Internet predefinito Pagina Internet precedente (Indietro) Pagina Internet successiva (Avanti) Aggiorna pagina Stopp pagina Preferiti

Targus wireless keypad and opitcal mouse combo Controllo consumo Per accendere e spegnere la tastiera numerica e il mouse, far scorrere il pulsante on/off nella posizione desiderata. Quando è acceso, il mouse entra in “modalità di risparmio energetico” dopo 4 minuti d’ina ttività. Per attivare il mouse, basta muoverlo o premere un qualsiasi tasto. Per risparmiare le batterie, spegnere la tastiera numerica e il mouse durante gli spostamenti o quando non sono in uso. Suggerimenti per l’uso Per ottenere i migliori risultati di ricezione osservare quanto segue:

• Posizionare il ricevitore ad almeno 20 cm di distanza da tutti gli altri dispositivi elettrici, come monitor, altoparlanti e memorie esterne.
• Il mouse entrerà in modalità sospesa allo stesso tempo del computer. Per attivare il mouse, premere un pulsante qualsiasi.

• Nel caso di computer con armadietto metallico che contiene alluminio o magnesio, usare il mouse senza fili di fianco. Il display può interferire con i segnali radio se il mouse viene usato direttamente di fronte al computer.
• Non utilizzare mai il mouse senza fili su una superficie speculare o di vetro che ne causeranno temporaneamente il mancato funzionamento.
• Per massimizzare la durata della batteria, usare il mouse senza fili su una superficie bianca o di colore chiaro. Le superfici scure richiedono che la spia luminosa LED abbia una maggiore intensità quando è accesa, scaricando così più rapidamente la batteria. Localizzazione e soluzione dei problemi Cosa fare se il mouse senza fili non funziona?
• Accertarsi che le batterie siano inserite nel modo corretto. L’estremità positiva (+) e negativa (-) di tutte le batterie deve essere in corrispondenza delle connessioni positiva (+) e negativa (-) del comparto delle batterie.
• Controllare che il connettore USB del ricevitore sia collegato in modo sicuro alla porta USB del computer.
• Verificare che i driver della periferica siano stati installati.
• Accertarsi di avere stabilito un collegamento radio tra il mouse e il ricevitore. Vedere “Impostazione del codice di riconoscimento”

Targus wireless keypad and opitcal mouse combo Quando si usa il mouse senza fili, altri dispositivi senza fili funzionano più le ntamente o smettono di funzionare temporaneamente: cosa fare?

• Il mouse potrebbe interferire con altri dispositivi senza filo che usano segnali radio, come telefoni, monitor per neonati o giocattoli. Per ridurre l’interferenza, spostare il ricevitore del mouse e l’unità di base del dispositivo influenzato il più lontano possibile l’uno dall’atro. Cosa fare se il tempo di risposta del mouse senza fili è lento o se il mouse smette di funzionare saltuariamente?
• Aumentare la distanza tra il ricevitore del mouse e le altre apparecchiature del computer.
• Aumentare la distanza tra il ricevitore del mouse e le unità di base di altri dispositivi senza fili.
• Spegnere tutti i dispositivi wireless, e le loro unità di base, che si trovano in vicinanza del ricevitore del mouse.
• Se si sta usando il mouse senza fili su una superficie metallica, spostarlo su una non metallica. I metalli, come il ferro, l’alluminio o il rame, fanno da schermo alle trasmissioni di segnali radio e possono rallentare i tempidi risposta del mouse o causarne momentaneamente ilmancato funzionamento.
• Cambiare le batterie. Non si riesce a usare il mouse senza fili quando c’è un altro mouse senza fili in uso: cosa fare?
• Ripristinare il codice di riconoscimento. Vedere “Impostazione del codice di riconoscimento”

Distanza operativa Fino a 10 mt Voltaggio operativo Tastierino 2.4V Ricevitore:

Tastierino massimo 10mA Ricevitore: massimo 16mA Mouse: massimo 11mA Tastierino Al di sotto di 300 uA Mouse: Al di sotto di 1 mA Tastierino 155 x 92 x 27 mm Ricevitore: 58 x 16 x 10 mm Mouse: 98 x 60 x 33.5mm Tastierino 111g Ricevitore: 14g Mouse: 80g Corrente Operativa Modalità di sospensione Dimensioni Peso Microsoft, Windows, e Windows Vista sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri Paesi. Tutti i marchi di fabbrica e i marchi registrati sono di proprietà dei rispettivi depositari. Tutti i diritti riservati.
