PANDUAN PENGGUNA Aspire One series ACER

Edisi Pertama: 04/2010

PC Notebook Seri Aspire One

Nomor model: ____

Nomor seri: ____

Tanggal pembelian: ____

Alamat pembelian: ____

3

4

Gambar ilustrasi hanya sebagai referensi. Spesifikasi produk sebenarnya mungkin berbeda.

Informasi penting

Kami mengucapkan terima kasih kepada Anda yang telah memilih notebook Acer untuk memenuhi kebutuhan Anda akan komputer.

Panduan Anda

Kami telah mendesain serangkaian panduan guna membantu Anda menggunakan notebook Acer Anda*:

Pertama-tama, Panduan Cepat akan membantu Anda mulai melakukan pengaturan pada komputer Anda.

Untuk informasi lebih lanjut tentang cara komputer ini membantu Anda agar lebih produktif, lihat AcerSystem User Guide. Panduan ini berisi informasi terinci mengenai hal-hal seperti utilitas sistem, pemulihan data, opsi-opsi ekspansi dan pemecahan masalah. Di samping itu, panduan ini berisi informasi jaminan dan peraturan umum serta peringatan keselamatan untuk notebook Anda. Panduan tersebut tersedia dalam format PDF dan sudah tersedia dalam notebook Anda.

Catatan: Diperlukan Adobe Reader untuk melihat file tersebut. Jika Adobe Reader belum diinstal dalam komputer Anda, klik AcerSystem User Guide untuk terlebih dulu menjalankan program konfigurasi Adobe Reader. Ikuti petunjuk pada layar untuk melakukan instalasi tersebut. Anda bisa mengakses menu Bantuan dan Dukungan untuk mendapatkan petunjuk mengenai bagaimana menggunakan Adobe Reader.

* PEMBERITAHUAN PENTING: Harap diperhatikan bahwa panduan yang disebutkan dalam dokumen ini, apakah dalam bentuk cetak atau elektronik, hanya untuk referensi dan kecuali sebagaimana diberikan dalam informasi jaminan spesifik yang terdapat dalam AcerSystem User Guide, maka tidak satu hal pun dalam panduan ini yang merupakan pernyataan atau jaminan oleh Acer berkenaan dengan produk yang Anda beli. Acer secara tersurat menyangkal segala pertanggungjawaban atas kesalahan yang terdapat dalam panduan ini.

Konfigurasi jaringan

Panduan ini akan membantu Anda mengonfigurasikan pengaturan jaringan LAN dan nirkabel sehingga Anda bisa terhubung ke Internet.

Mengatur koneksi LAN

Anda cukup mencolokkan kabel LAN ke port Ethernet (RJ-45). Harap lihat "Pandangan kanan" pada halaman 6 untuk mengetahui lokasi port Ethernet.

Mengatur koneksi nirkabel

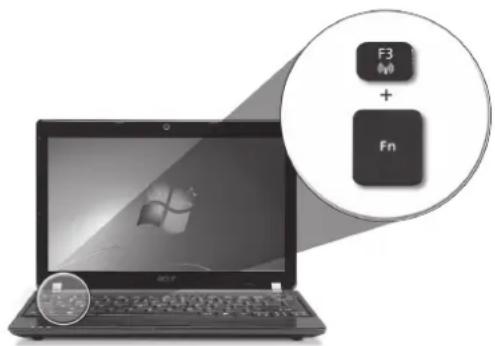

1. Tekan + untuk mengakses manajer komunikasi. Di sini Anda dapat mengaktifkan koneksi W-Fi dengan mengklik pada tombol merah di sebelah Wi-Fi. Catatan: 3G dan Bluetooth juga dapat diakses melalui manajer komunikasi. Perangkat komunikasi berbeda-beda berdasarkan model.

2. Klik ikon pada sistem tray dan pilih titik akses nirkabel yang ingin Anda hubungkan.

Lepas baterai dan masukkan kartu SIM 3G dengan hati-hati ke dalam slot kartu SIM 3G. Lihat "Pandangan belakang & Pandangan bawah" pada halaman 6 untuk melihat lokasi slot kartu SIM 3G.

Tur Aspire One Anda

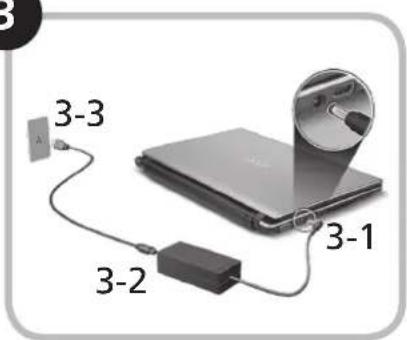

Setelah Anda melakukan pengaturan pada komputer Anda seperti terlihat pada gambar di bagian Persiapan, kami akan menunjukkan bagian-bagian notebook Acer.

Panduan cepat

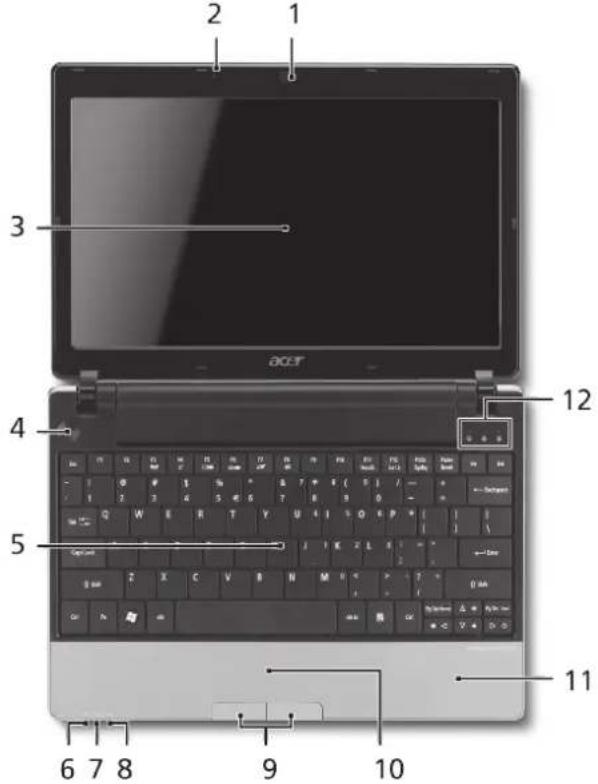

Pandangan atas

# Ikon Item Keterangan
1	Webcam Acer Crystal Eye	Kamera web untuk komunikasi video (konfigurasi mungkin berbeda tergantung model).
2	Mikrofon Mikrofon internal untuk perekaman suara.
3	Layar tampilan Disebut juga sebagai LCD (Liquid-Crystal Display), akan menampilkan output komputer (konfigurasi mungkin berbeda tergantung model).
4	Tombol daya Menghidupkan/mematikan komputer.
5	Keyboard Untuk memasukkan data ke komputer.
6	Indikator daya^1	Menunjukkan status daya komputer.
7	Indikator baterai^1	Menunjukkan status baterai komputer.1. Mengisi daya: Lampu akan menyala kuning kecokelatan bila daya baterai sedang diisi.2. Daya terisi penuh: Lampu menyala biru bila dalam mode AC.
8	Indikator komunikasi^1	Menunjukkan status komunikasi LAN Nirkabel/3G.
		Lampu biru menyala	Lampu oranye menyala	Tidak menyala
		3G aktif/WiFi aktif3G aktif/WiFi tidak aktif	3G tidak aktif/WiFi aktif	3G tidak aktif/WiFi tidak aktif
9	Tombol klik (kiri dan kanan)	Tombol kiri dan kanan berfungsi seperti tombol mouse kiri dan kanan.
10	Panel sentuh Perangkat penunjuk sensitif sentuhan yang berfungsi seperti mouse komputer.
11	Tempat tangan Tempat nyaman untuk meletakkan tangan Anda sewaktu menggunakan komputer.
12	Indikator HDD Menunjukkan bila drive hard disk aktif.
	Num Lock Menyala bila Num Lock diaktifkan.
	Caps Lock Menyala bila Caps Lock diaktifkan.

1. Indikator panel depan akan terlihat meskipun penutup komputer dalam keadaan tertutup.

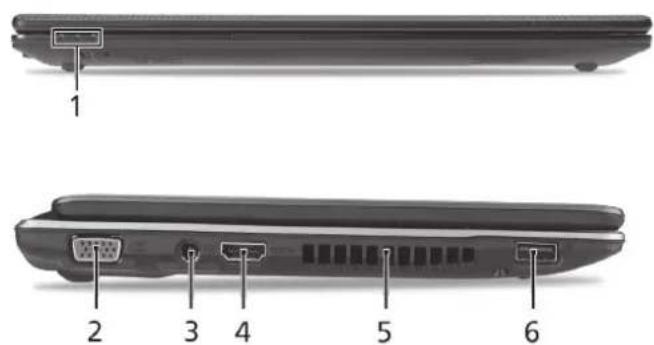

Pandangan depan tertutup

# Ikon Item Keterangan
1	Indikator status Light-Emitting Diodes (LED) yang menyala menunjukkan status fungsi dan komponen komputer.
Pandangan kiri
2	Port tampilan (VGA) eksternal	Menghubungkan perangkat tampilan (mis., monitor eksternal, proyektor LCD).
3	Jack DC-in Menghubungkan ke Adaptor AC.
4	HDMI Port HDMI Mendukung koneksi video digital definisi tinggi.
5	Slot ventilasi Membuat komputer tetap dingin, bahkan setelah pemakaian yang lama.
6	Port USB 2.0 Menghubungkan ke perangkat USB 2.0 (mis., mouse USB, kamera USB).

Panduan cepat

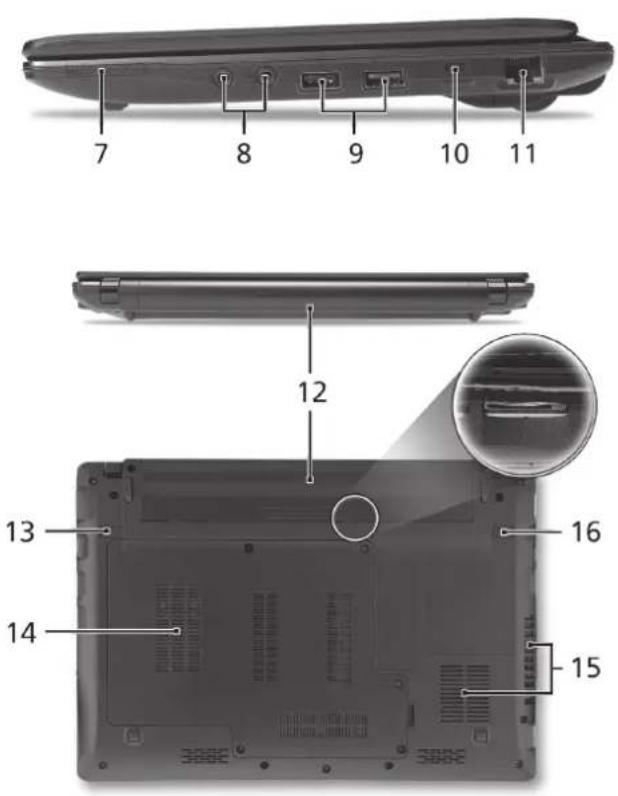

Pandangan kanan

# Ikon Item Keterangan
7	[Pembaca kartu Multi-in-1]	Menerima Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Catatan: Tekan untuk melepas/memasang kartu. Hanya satu kartu yang bisa beroperasi saat Anda menggunakannya.
8	[Jack mikrofon-in Menerima input dari mikrofon eksternal.
	[Port headphone/speaker/saluran output audio (mis. pengeras suara, headphone). dengan dukungan S/PDIF]	Menghubungkan ke perangkat line-out audio (mis. pengeras suara, headphone). dengan dukungan S/PDIF
9	[Port USB 2.0 Menghubungkan ke perangkat USB 2.0 (mis., mouse USB).
10	[Slot kunci Kensington Menghubungkan ke kunci keamanan komputer yang kompatibel dengan kunci Kensington.
11	[Port ethernet (RJ-45) Menghubungkan ke jaringan berbasis Ethernet 10/100/1000.
Pandangan belakang & Pandangan bawah
12	Tempat baterai Tempat kemasan baterai komputer.
13	Penutup pelepas baterai	Untuk melepaskan baterai.
14	Bay hard disk Untuk memasang hard disk komputer (dipasang dengan sekrup).
	Kompartemen memori	Untuk memasang memori utama komputer.
15	Slot ventilasi dan kipas pendingin	Membuat komputer tetap dingin, bahkan setelah pemakaian yang lama. Catatan: Lubang kipas jangan sampai tertutup atau terhalang.
16	Kunci baterai Mengunci baterai pada tempatnya.

12	Tempat baterai Tempat kemasan baterai komputer.
13	Penutup pelepas baterai	Untuk melepaskan baterai.
14	Bay hard disk Untuk memasang hard disk komputer (dipasang dengan sekrup).
	Kompartemen memori	Untuk memasang memori utama komputer.
15	Slot ventilasi dan kipas pendingin	Membuat komputer tetap dingin, bahkan setelah pemakaian yang lama.Catatan: Lubang kipas jangan sampai tertutup atau terhalang.
16	Kunci baterai Mengunci baterai pada tempatnya.

Seri ASPIRE one

Lingkungan

Suhu:

Beroperasi: 5°C hingga 35°C

Tidak beroperasi: -20°C hingga 65°C

Kelembaban (non-kondensasi):

Beroperasi: 20% hingga 80%

Tidak beroperasi: 20% hingga 80%
