KAC877E - Elem töltő KRESS - Ingyenes használati útmutató

Termék típusa	Töltőállomás (CyberTank) akkumulátorokhoz
Márka	Kress
Modell	KAC877E
Névleges feszültség	48 V
Belső akkumulátor kapacitása	105 Ah
Belső akkumulátor energiája	5040 Wh
Akkumulátor kémia	LiFePO4 (Lítium-vas-foszfát)
Kompatibilis akkumulátor típusok	CyberPack KAC804/KAC810, 60 V Kress akkumulátor
Hálózati bemeneti feszültség	AC 100-240 V / 50-60 Hz
Maximális bemeneti áram	15 A
Maximális bemeneti teljesítmény	1800 W
Töltőportok	3 port: 60 V, 60 A (1. port: max. 110 A gyorstöltés esetén)
Gyorstöltés (1. port)	Igen (8 perc CyberPack 4,0 Ah esetén)
Kapcsolat	4G, Bluetooth, GPS
Mobilalkalmazás	Igen (követés, lopásvédelem, OTA frissítések)
Súly	140 kg
Védettségi fokozat	IP44
Védelmi osztály	I. osztály
Üzemi hőmérséklet	5 °C - 45 °C
Tárolási hőmérséklet	0 °C - 35 °C
Karbantartás	Tisztítás puha ruhával vagy sűrített levegővel; ne használjon vizet
Biztonság	Vészleállító, megszakító, túlmelegedés és rövidzárlat elleni védelem

Gyakran ismételt kérdések - KAC877E KRESS

Milyen típusú akkumulátorokat tölthetek a Kress KAC877E-vel?

Töltheti a CyberPack (KAC804/KAC810) és a 60 V-os Kress akkumulátorokat. Az állomás kompatibilis a KR800 robotfűnyírókkal is a 3. porton.

Hogyan aktiválom a gyorstöltési módot?

1. töltőporton tartsa lenyomva a gyorstöltés gombot 3 másodpercig. Egy CyberPack 4,0 Ah teljes feltöltése ekkor 8 percet vesz igénybe. Vegye figyelembe, hogy a gyorstöltés nem érhető el, ha a belső akkumulátor szintje 20% alatt van.

Mit tegyek, ha a töltő nem kapcsol be?

Ellenőrizze, hogy a megszakító be van kapcsolva és a vészleállító gomb vissza van állítva (fordítsa el a feloldáshoz). Győződjön meg arról is, hogy a belső akkumulátor nem túl meleg vagy túl hideg. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval.

Használhatom a töltőt esőben?

A készülék IP44 védettségi besorolású, ami véd a vízfröccsenés ellen. Ennek ellenére nem ajánlott esőben használni. Használjon védőhuzatot vagy az ajánlott védőszekrényt minden időjárási körülményhez.

Hogyan tisztítsam a Kress KAC877E-t?

Kapcsolja ki a készüléket, és vegye ki az akkumulátorokat. Használjon puha ruhát vagy lágy kefét a csatlakozókhoz. A szellőzőnyílásokhoz és hűtőcsatornákhoz használjon sűrített levegőt. Soha ne használjon vegyi tisztítószereket vagy nagynyomású vizet.

Mekkora a belső akkumulátor kapacitása?

A KAC877E modell 105 Ah LiFePO4 akkumulátorral van felszerelve, 5040 Wh energiával.

Feltölthetem az állomást napelemekkel?

Igen, használhat Kress napelemes invertert (bemeneti feszültség 48 V). Vegye fel a kapcsolatot a forgalmazóval a telepítéssel kapcsolatos tanácsokért.

Hogyan csatlakoztatom a töltőt az alkalmazáshoz?

Az állomás 4G kapcsolatot használ. Kövesse a csatlakozás varázslót a Kress alkalmazásban. Ekkor nyomon követheti a töltést, megtalálhatja a készüléket és elvégezheti az OTA frissítéseket.

Mit tegyek, ha a gyorstöltés nem működik?

Ellenőrizze, hogy a belső akkumulátor nem túl meleg vagy túl hideg, és hogy a szintje 20% felett van. Győződjön meg arról, hogy a gyorstöltés gombot 3 másodpercig lenyomva tartja. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval.

Mik a fontos biztonsági óvintézkedések?

Használat előtt olvassa el az összes utasítást. Ne dohányozzon, és kerülje a szikrák keletkezését a készülék közelében. Használjon szigetelt szerszámokat és védőfelszerelést. Biztosítson megfelelő szellőzést a hidrogén felhalmozódás elkerülése érdekében. Elektrolit szivárgása esetén kerülje az érintkezést, és forduljon orvoshoz.

HASZNÁLATI ÚTMUTATÓ KAC877E KRESS

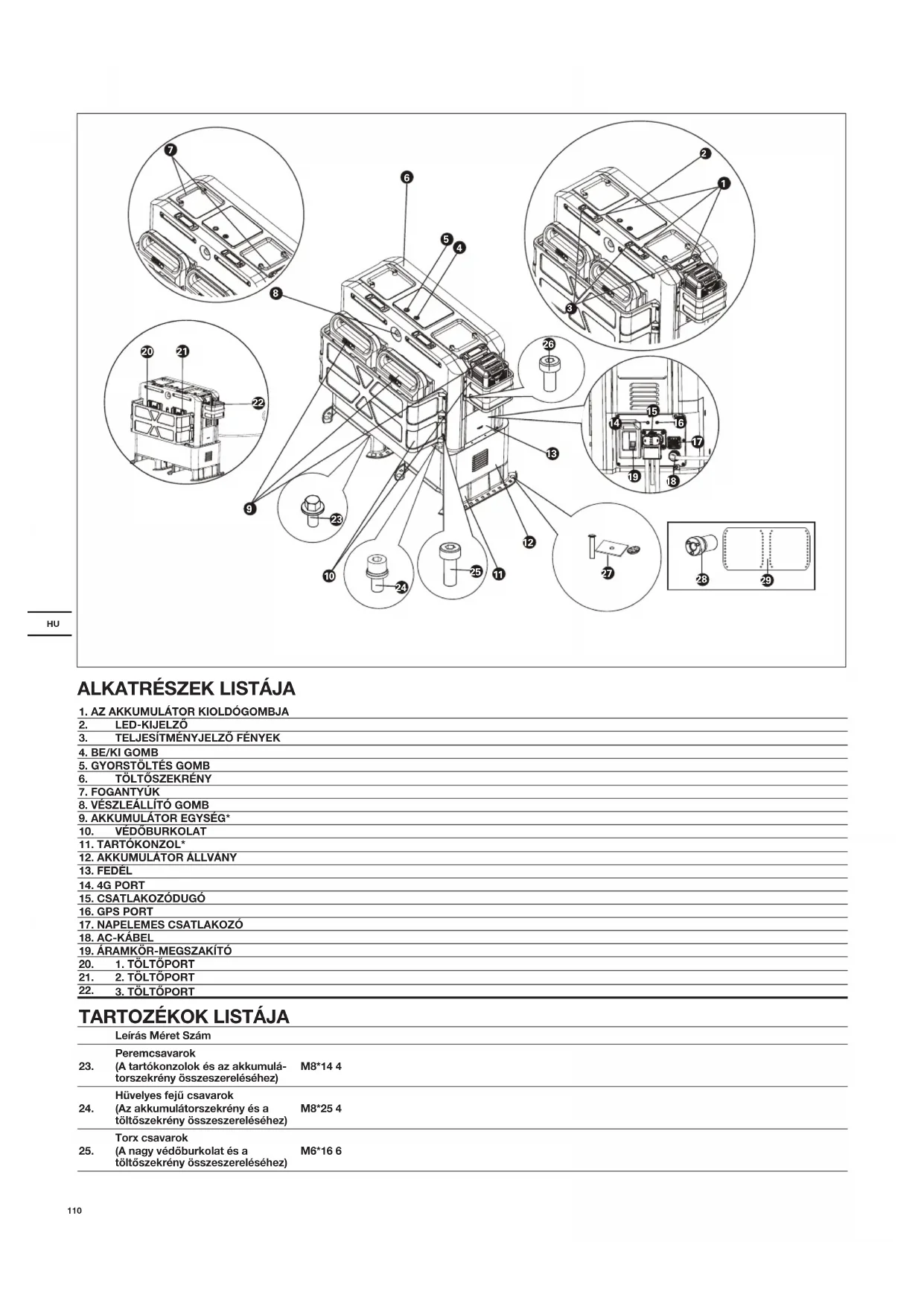

Alkatrészek Listája....110

Termékbiztonság....112

Összeszerelés És Működtetés....116

Szállítás....119

Karbantartás....119

Tisztítás....120

Tárolás....120

Müszaki adatok....121

Környezetvédelem....123

Megfelelőségi Nyilatkozat....123

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

A „CyberTank” kifejezés a továbbiakban „Töltőállomás” fogalmára utal.

RENDELTETÉSSZERÜ HASZNÁLAT

A CyberTank a CyberPackek és a Kress 60V-os akkumulátorok töltésére szolgál a Kress kültéri elektromos berendezésekben való használatra.

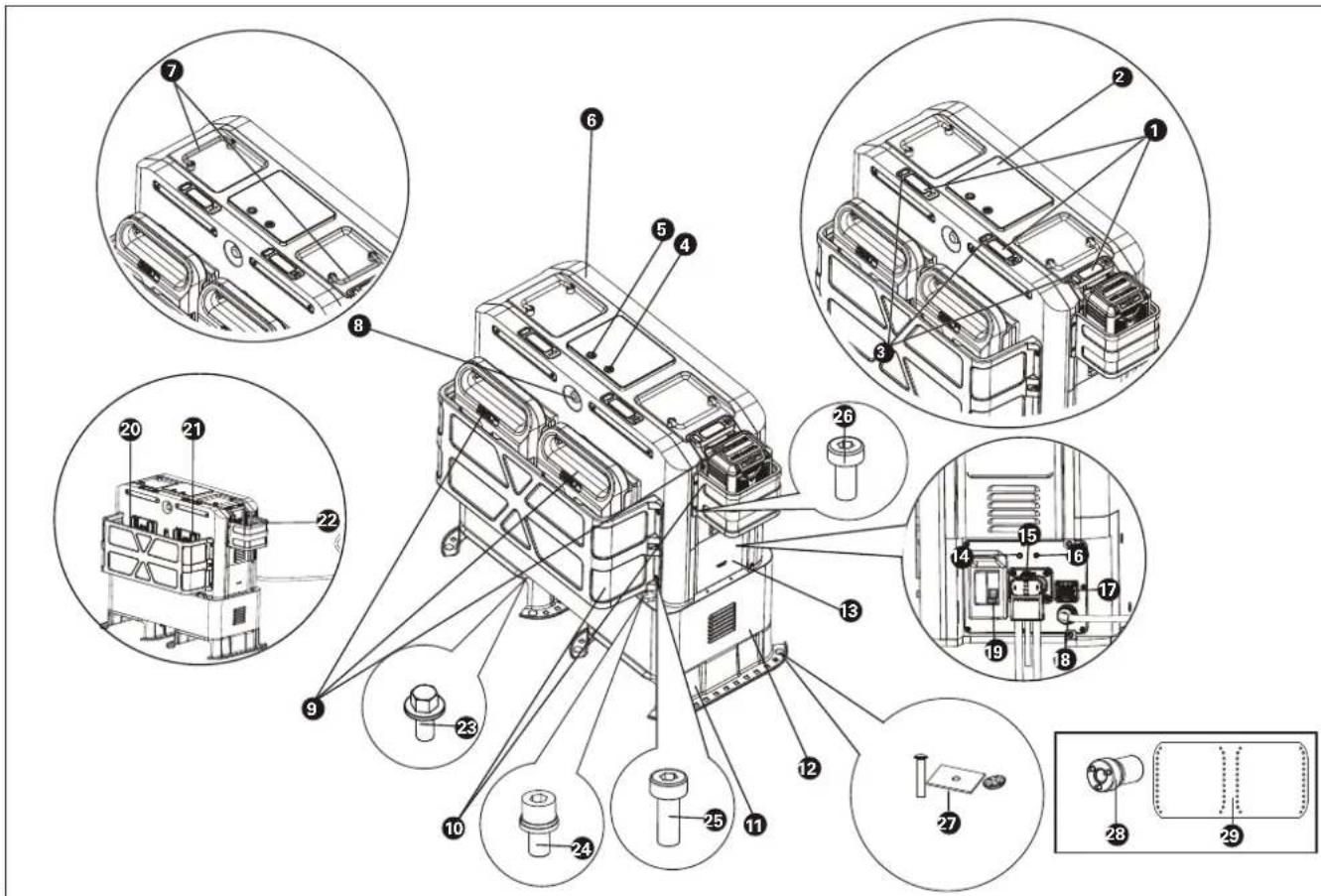

	Leírás Méret Szám
23.	Peremcsavarok(A tartókonzolok és az akkumulá-torszekrény összeszereléséhez)	M8*14 4
24.	Hüvelyes fejű csavarok(Az akkumulátorszekrény és a töltőszekrény összeszereléséhez)	M8*25 4
25.	Torx csavarok(A nagy védőburkolat és a töltőszekrény összeszereléséhez)	M6*16 6

26.	Torx csavarok(a kis védőburkolat és a töltőszekrény összeszereléséhez, valamint az első és hátsó ház rögzítéséhez)	M5*10 4
27.	Kapupántcsavarok + távtartó + anya(A CyberTank járművekben való rögzítéséhez)	3/8-16 (kapupántcsavarok)3/8(anya) 12
28.	Csatlakozóaljzat 1/2" 1
29.	CyberTank alaprajz	/	1

* Nem minden illusztrált vagy leírt tartozékot tartalmaz a standard szállítás.

EREDETI UTASÍTÁSOK TERMÉKBIZTONSÁG

FIGYELEM! Olvassa el az összes biztonsági figyelmeztetést és utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

FIGYELEM! – A termék használatakor mindig be kell tartani az alapvető óvintézkedéseket, beleértve a következőket:

a) A termék használata előtt olvassa el az összes használati utasítást.
b) A sérülésveszély csökkentése érdekében fokozott felügyelet szükséges, ha a terméket gyermekek közelében használják.

c) Ne tegye be az ujjait vagy a kezét a termékbe belsejébe.

d) A CyberTank doboz gyártója által nem ajánlott vagy forgalmazott tartozék használata tűz, áramütés vagy személyi sérülés veszélyét eredményezheti.

e) Ne használjon sérült vagy átalakított akkumulátort vagy készüléket. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

f) Ne működtesse a tápegységet sérült kábellel vagy csatlakozóval, illetve sérült kimeneti kábellel.

g) Ne szedje szét a tápegységet, ha szervizelésre vagy javításra van szükség, vigye szakképzett szervizbe. A helytelen összeszerelés tűzveszélyt vagy áramütést okozhat.

h) FIGYELEM! – ROBBANÁSVESZÉLYES GÁZOK. Az akkumulátor robbanásveszélyének csökkentése érdekében kövesse ezeket az utasításokat, valamint az akkumulátor gyártója és az akkumulátor közelében használni kívánt berendezések gyártója által közzétett utasításokat. Tekintse át a termékeken található figyelmeztető jelölést;

i) Használjon szigetelt szerszámokat, szigetelt kesztyűt, egyéni védőfelszerelést és ruházatot, valamint egyéb intézkedéseket az akkumulátorrendszer biztonságos üzembe helyezése

érdekében;

j) A burkolat a nedvesség és a törmelék behatolása elleni védelem érdekében szükséges;
k) A hidrogén túlzott felhalmozódásának megakadályozása érdekében gondoskodjon jó szellőztetésről;
I) Az európai szabványok alapján biztonsági alkatrészek és eszközök szükségesek a végfelhasználó részéről például, biztosítékok, áramköri megszakítók, vezetékek és más leválasztó eszközök;
m)Helyesen csatlakoztassa a rendszert és minden segédberendezést (például független vezérlőket, felügyeleti berendezéseket stb.) a gyártó által megadott áramköri rajzoknak és utasításoknak megfelelően;
n) Ne érintse meg az akkumulátor elektrolitját, amely maró hatású és káros a szemre és a bőrre. Elektrolittal való érintkezés esetén azonnal forduljon orvoshoz.
o) A rendszer üzembe helyezése előtt végezze el a szükséges üzembe helyezési teszteket és ellenőrzéseket;
p) SOHA ne dohányozzon, és ne hagyja szikra vagy láng jelenlétét a CyberTank doboz közelében;
q) Járjon el nagy óvatossággal, nehogy fémszerszámot ejtsen az akkumulátorra. Szikrát vagy rövidzárlatot okozhat az akkumulátorban vagy más elektromos alkatrészben, ami robbanást okozhat.
r) A CyberTank akkumulátor töltésekor jól szellőző helyen dolgozzon, és semmilyen módon ne korlátozza a szellőzést.
s) Ne törje össze, ne szedje szét az akkumulátorokat. Ne tegye ki a CyberTankot tűznek vagy túlzott hőmérsékletnek. Ha tűz vagy 100 °C(212 °F) feletti hőmérséklet hatásának teszik ki, az robbanást okozhat.
t) A szervizelést csak azonos cserealkatrészek felhasználásával, képesített szervizes szakemberrel végeztesse el. Ez biztosítja a termék biztonságának megőrzését.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

MINDEN FIGYELMEZTETÉST ÉS UTASÍTÁST ÓRIZZEN MEG A KÉSÓBBI HIVATKOZÁSHOZ.

BIZTONSÁGI FIGYELMEZTETÉSEK A TÖLTŐÁLLOMÁS AKKUMULÁTOREGYSÉGRE VONATKOZÓAN

FIGYELEM! – A termék használatakor mindig be kell tartani az alapvető óvintézkedéseket, beleértve a következőket:

a) A sérülésveszély csökkentése érdekében szoros felügyelet szükséges, ha a terméket gyermekek közelében használják.
b) A töltőállomás akkumulátor gyártója által nem ajánlott vagy forgalmazott tartozék használata tűz, áramütés vagy személyi sérülés veszélyét eredményezheti.
c) Ne használjon sérült vagy átalakított akkumulátort vagy készüléket. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülésveszélyt okozhat.
d) Ne szedje szét a tápegységet, ha szervizelésre vagy javításra van szükség, vigye szakképzett szervizbe. A helytelen összeszerelés tűzveszélyt vagy áramütést okozhat.
e) FIGYELEM! – ROBBANÁSVESZÉLYES GÁZOK. Az akkumulátor robbanásveszélyének csökkentése érdekében kövesse ezeket az utasításokat, valamint az akkumulátor gyártója és az akkumulátor közelében használni kívánt berendezések gyártója által közzétett utasításokat. Tekintse át a termékeken található figyelmeztető jelölést;
f) A hidrogén túlzott felhalmozódásának megakadályozása érdekében biztosítson jó szellőztetést;
g) Ne érintse meg az akkumulátor elektrolitját, amely maró hatású és káros a szemre és a börre. Elektrolittal való érintkezés esetén azonnal forduljon orvoshoz.
h) SOHA ne dohányozzon, és ne hagyja

szikra vagy láng jelenlétét a töltőállomás doboz közelében;

i) Legyen különösen óvatos, nehogy fémszerszámot ejtsen az akkumulátorra. Szikrát vagy rövidzárlatot okozhat az akkumulátorban vagy más elektromos alkatrészben, ami robbanást okozhat.
j) A töltőállomás akkumulátor töltésekor jól szellőző helyen dolgozzon, és semmilyen módon ne korlátozza a szellőzést.
k) Ne törje össze, ne szedje szét az akkumulátorokat. Ne tegye ki a CyberTankot tűznek vagy túlzott hőmérsékletnek. Ha tűz vagy 100 °C(212 °F) feletti hőmérséklet hatásának teszik ki, az robbanást okozhat.
I) A szervizelést csak azonos cserealkatrészek felhasználásával, képesített szervizes szakemberrel végeztesse el. Ez biztosítja a termék biztonságának megőrzését.
m)Figyelem! Tüz, robbanás vagy égési sérülések veszélye. Ne szerelje szét, ne melegítse 100 °C (vagy 212 °F) fölé, és ne égesse el.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉS AZ AKKUMULÁTOREGYSÉGRE VONATKOZÓAN

a) Ne szedje szét, ne nyissa fel és ne aprítsa fel az akkumulátoregységet.
b) Ne tegye ki az akkumulátoregységet hőnek vagy tűznek. Kerülje a közvetlen napfényben való tárolást.
c) Ne zárja rövidre az akkumulátoregységet. Ne tárolja az akkumulátorokat véletlenszerűen egy dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy más fémtárgyakkal rövidre zárhatják őket. Amikor az akkumulátor nem használatban van, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek kapcsolatot teremthetnek az egyik csatlakozóról a másikra. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.
d) Ne tegye ki az akkumulátort mechanikai ütésnek.
e) Az akkumulátor szivárgása esetén ne

engedje, hogy a folyadék börrel vagy szemmel érintkezzen. Ha érintkezésbe került, mossa le az érintett területet bőséges mennyiségű vízzel, és forduljon orvoshoz.

f) Ne használjon olyan akkumulátort, amelyet nem a berendezéssel való használatra terveztek.
g) Tartsa az akkumulátorokat gyermekek elől elzárva.
h) Mindig a készülék gyártója által a berendezéshez ajánlott akkumulátoregységet vásároljon.
i) Tartsa az akkumulátoregységet tisztán és szárazon.
j) Törölje le az akkumulátoregység csatlakozóit tiszta, száraz ruhával, ha azok szennyeződnek.
k) Az akkumulátort használat előtt fel kell tölteni. Mindig a megfelelő töltőt használja, és a megfelelő töltési utasításokat a gyártó utasításaiban vagy a készülék kézikönyvében találja meg.
I) Ne hagyja az akkumulátort hosszabb ideig töltön, ha nem használja.
m)Hosszabb tárolás után szükség lehet az akkumulátoregység többszöri töltésére és lemerítésére a maximális teljesítmény eléréséhez.
n) Csak a Kress által megadott töltővel töltse. Ne használjon más töltőt, mint a kifejezetten a készülékhez való használatra szánt töltőt.
o) Örizze meg az eredeti termékismertetőt a későbbi használatra.
p) Kizárólag abban az alkalmazásban használja az akkumulátoregységet, amelyre azt szánták.
q) Vegye ki az akkumulátort a készülékböl, ha nem használja.
r) Megfelelően ártalmatlanítsa.
s) Ne keverje össze a különböző gyártmányú, kapacitású, méretű vagy típusú cellákat egy eszközön belül.
t) Tartsa távol az akkumulátort a mikrohullámoktól és a nagy nyomástól.

A GÉP BIZTONSÁGOS ÜZEMELTETÉSE ÉRDEKÉBEN GONDOSAN OLVASSA VÉGIG AZ ÚTMUTATÓT.

A VEZETÉK NÉLKÜLI TERMÉKRE

VONATKOZÓ FELHASZNÁLÓI KÉZIKÖNYV KÖVETELMÉNYEI

a) Az üzemeltetés a következő két feltételhez kötött:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) a készüléknek el kell fogadnia a kapott interferenciát, beleértve a nem kívánt működést okozó interferenciát is.
b) Vigyázat! A készüléknek a megfelelőségért felelős fél által nem kifejezetten jóváhagyott változtatásai vagy módosításai érvényteleníthetik a felhasználónak a berendezés üzemeltetésére vonatkozó jogosultságát.
c) MEGJEGYZÉS: A berendezés rádiófrekvenciás energiát generál, használ és sugározhat, ha a telepítés és a használat nem az útmutatónak megfelelően történik, és káros interferenciát okozhat a rádiókommunikációs eszközökben. Azonban semmi sem garantálja, hogy az adott helyzetben nem történik interferencia. Ha a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, amit az eszköz be- és kikapcsolásával lehet ellenőrizni, a felhasználó az alábbi módszerek valamelyikével kísérelheti meg elhárítani az interferenciát:
- Irányítsa át vagy helyezze át a vevőantennát.
- Növelje a berendezés és a vevőkészülék közötti távolságot.
- Csatlakoztassa a berendezést egy olyan konnektorba, amelyik más áramkörön van, mint amelyikhez a vevőegység csatlakozik.
- Forduljon a kereskedőhöz vagy egy tapasztalt rádió/TV-technikushoz segítségért.
a) A mágneses összeférhetőségre és rádiófrekvenciás kitettségre vonatkozó előírások teljesítése érdekében használat közben legalább 20 cm (7.9") távolságot kell tartani a jelen készülék antennája és a személyek között
b) A megfelelőség biztosítása érdekében az ennél közelebbi távolságnál közelebbi üzemelés nem ajánlott.

ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia a használati útmutatót.
	Olvassa el a kezelési utasítást.
	Figyelem!
	FIGYELEM! Veszélyes feszültségű áramkörök
	Figyelem! Elektromos áramütés veszélye az akkumulátor csatlakozók közelében a veszélyes feszültségek miatt.
	A biztosítékot a kézikönyvben megadott értékre kell cserélni.
	Környezetbarát ártalmatlanításA régi elektromos készülékeket nem szabad az általános hulladékkal együtt, hanem külön kell ártalmatlanítani.A kommunális gyűjtőhelyen történő ártalmatlanítás magánszemélyeknek ingyenes. A régi készülékek tulajdonosa felelős azért, hogy a készülékeket ezekhez a gyűjtőpontokhoz vagy hasonló gyűjtőpontokhoz vigye.Ezzel a kis személyes erőfeszítéssel hozzájárul az értékes nyersanyagok újrahasznosításához és a mérgező anyagok kezeléséhez.
Li-Ion	Lítium-ion akkumulátor. A terméken található szimbólum arra utal, hogy minden akkumulátorcsomagot külön kell gyűjteni. Ezeket aztán újrahasznosítják vagy szétszerelik,hogy csökkentsék a környezetre gyakorolt hatását. Az akkumulátorcsomag veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.
	Védőföldelés (földelés)
	Ne dobja tüzbe
	Az akkumulátor nem megfelelő leselejtezés esetén bekerülhet a víz körforgásba, ami veszélyes lehet az ökoszisztémára nézve. A hulladék akkumulátort ne dobja a kommunális hulladékba.

ÖSSZESZERELÉS ÉS MÜKÖDTETÉS

MEGJEGYZÉS: A szerszám használata előtt olvassa el figyelmesen a használati útmutatót.

ÖSSZESZERELÉS ELÖTT

A termék rögzítve van a dobozban. Összeszerelés előtt vegye ki a terméket. (Lásd az A1. ábrát.)

A1 A1

ÖSSZESZERELÉS

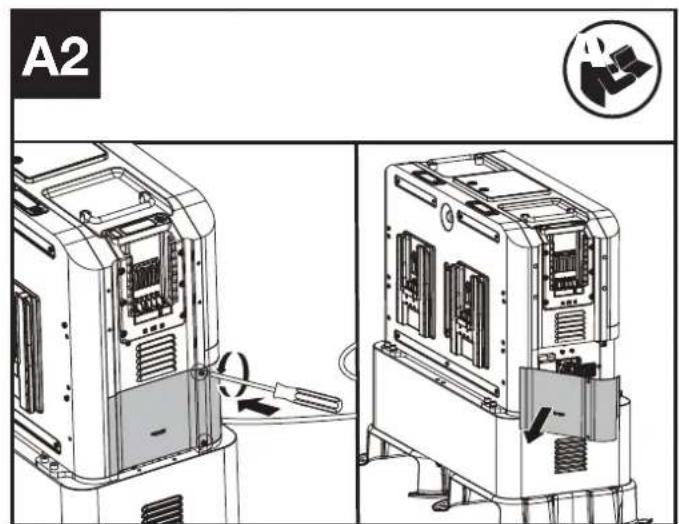

1. Vegye le a fedelet. (Lásd az A2. ábrát.)

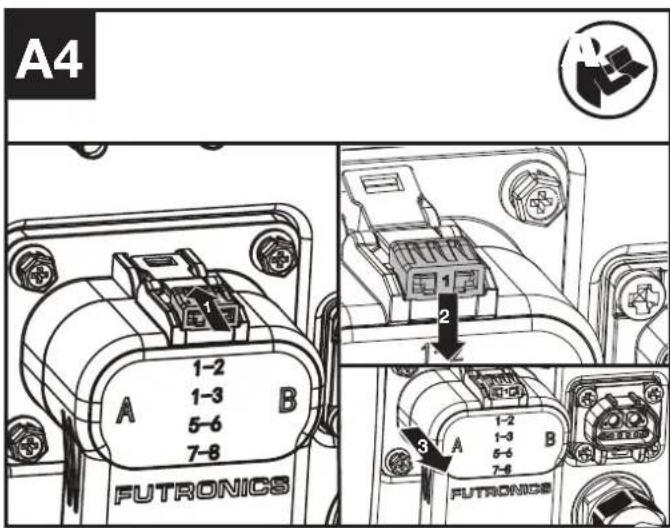

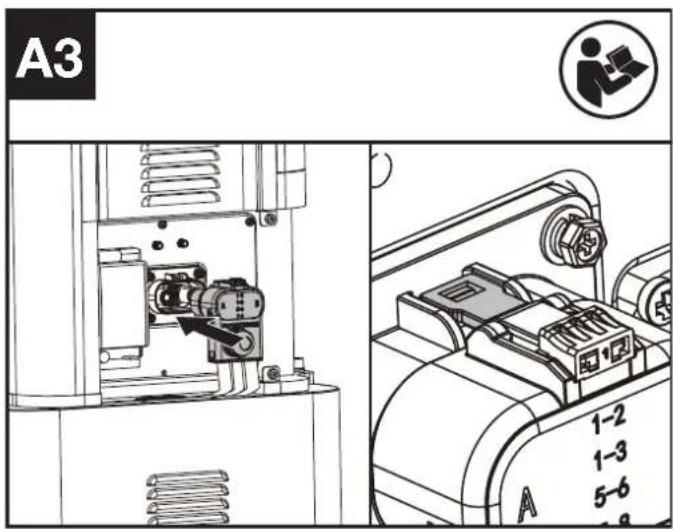

2. Vegye ki a csatlakozódugót, és csatlakoztassa a töltőszekrényhez, amíg nem hallja a „kattanó” hangot. (Lásd az A3. ábrát.)
   MEGJEGYZES: A csatlakozódugó stabilan van csatlakoztatva. A csatlakozódugót a kihúzás előtt ki kell oldani. (Lásd az A4. ábrát.)
3. Szerelje össze az antennát.
   MEGJEGYZÉS: Szerelje össze az antennát, ha a 4G jel gyenge a 4G porton és a GPS porton keresztül. Kérjük, kérjen segítséget és útmutatást a kereskedőtöl.

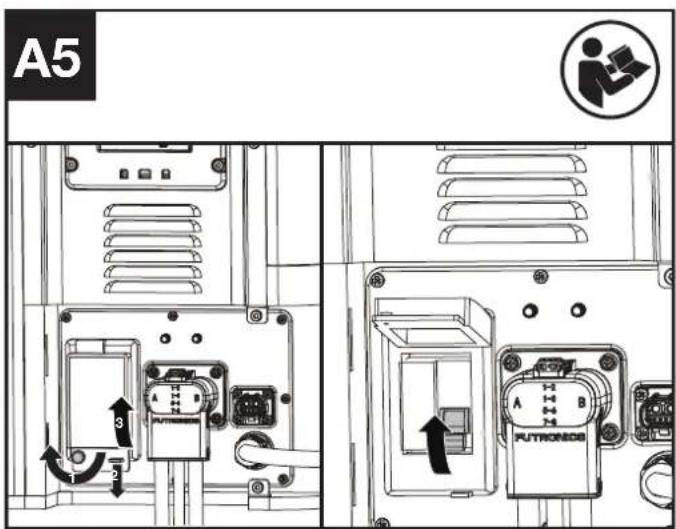

4. Kapcsolja be a megszakítót (lásd az A5. ábrát).

A2

A3 1-2 1-3 5-6 A

A4 1-2 A 1-3 B 5-6 7-8 FUTRONICS 1 2 3 A 1-2 B 1-3 5-6 7-8 FUTRONICS

A5 A B A B PUTRONOS

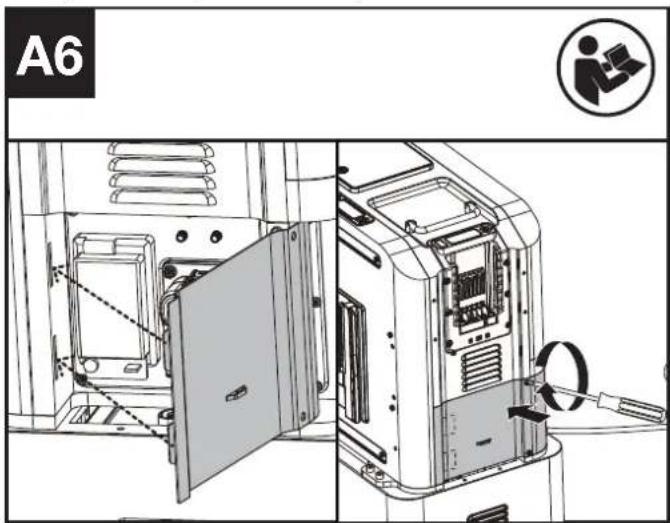

1. Csukja le a fedelet. (Lásd az A6. ábrát.)


A6

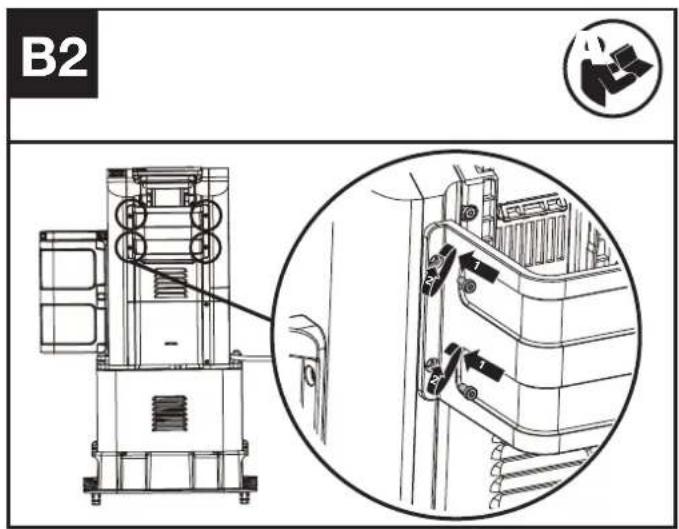

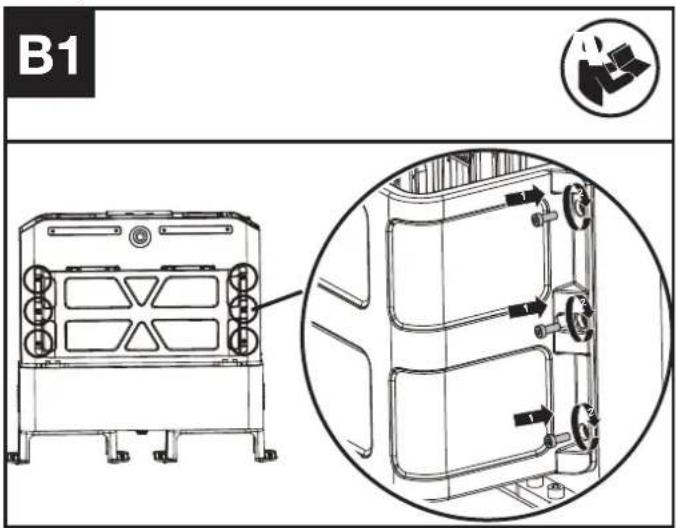

1. A nagy és a kis védőburkolat odaszerelése a töltőszekrényhez (lásd az B1., B2. ábrát)

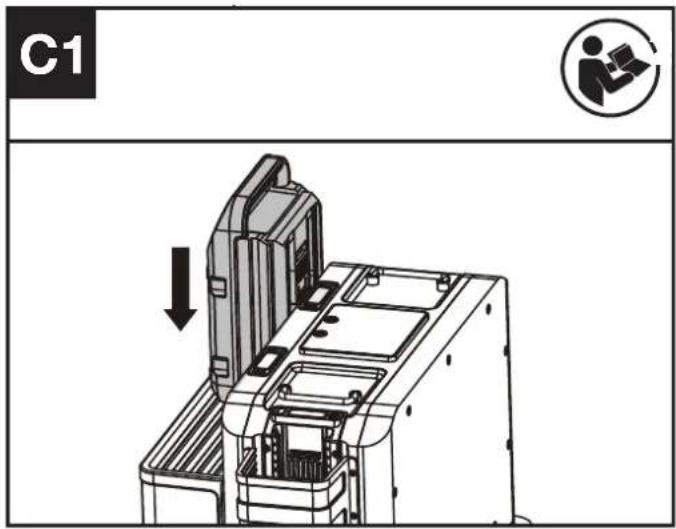

Az akkumulátoregység beszerelése és eltávolítása (lásd a C1., C2. ábrát)

C1

B1

C2 1 2

B2

MÜKÖDÉS: AZ AKKUMULÁTOROK TÖLTÉSE.

1. Nyomja meg a be-/kikapcsoló gombot a CyberTank bekapcsolásához (lásd a D. ábrát.)

2. Szerelje be az akkumulátoregységeket (lásd a C1. ábrát).

MEGJEGYZÉS: A CyberTank kikapcsolásához nyomja meg és tartsa

lenyomva a be-/kikapcsoló gombot 3 másodpercig.

MEGJEGYZÉS: A kijelző 3 perc után kikapcsol. Nyomja meg a be/ki gombot vagy a gyorstöltés gombot a kijelző újbóli bekapcsolásához.

D

TÖLTÖPORTOK ÉS CSATLAKOZTATHATÓ ESZKÖZÖK

		1. töltöport	2. töltöport	3. töltöport
Akku-mulá-toregy-ség	CyberPack	(KAC804 KAC810)	(KAC804 KAC810)
	Kress 60V-os ak-kumulátor
Robotizált fünyíró (KR800)		×	×
Inverter (csak a Kress által megha-tározott invertereket használja)		×	×

MEGJEGYZÉS: A 2. és a 3. töltöport esetében, ha a 2. és a 3. töltöportra is akkumulátorok vannak telepítve, akkor az előbb telepített akkumulátorc-somagot töltik fel először. És amikor a robotgép a 3. És amikor a robotizált fünyíró a 3. töltöporthoz csatlakozik, a robotizált fünyírót tölti fel először.

MEGJEGYZÉS: Az is megvalósítható, hogy a CyberTank bekapcsolása előtt először az akkumulátoregységeket szereljük be. Ebben az üzemmódban a nagyobb teljesítményszintű akkumulátoregység töltődik fel először.

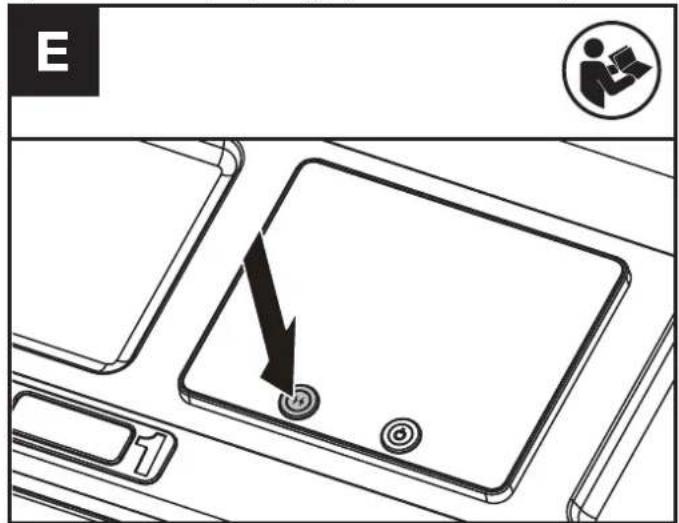

GYORSTÖLTÉS (LÁSD AZ E. ÁBRÁT)

Ha az akkumulátoregységet az 1. töltőporton tölti; Nyomja meg a Gyorstöltés gombot 3 másodpercig, a Gyorstöltés üzemmód elindul.

MEGJEGYZES: A gyorstöltés gomb ismételt, 3 másodpercig tartó megnyomásával a gyorstöltés üzemmód megszűnik.

Gyorstöltés módban 8 percig tart egy CyberPack akkumulátor teljes feltöltése.

E 1

TÖLTÉS ÉS GYORSTÖLTÉS

	1. töltöport 2. töltöport 3. töltöport
Töltés	√	√	√
Gyorstöltés	√	×	×

MEGJEGYZÉS: A gyorstöltés üzemmód csak az 1-es töltőporton érhető el. MEGJEGYZÉS: Ha az akkumulátorszekrény teljesítményszintje kevesebb, mint 20%, a gyorstöltési üzemmód nem áll rendelkezésre.

MEGJEGYZÉS: Csak egy töltőport használható töltésre, ha az akkumulátorszekrény energiaszintje kevesebb, mint 20 %. Az elsőként beszerelt akkumulátoregységet tölti fel először. Amikor a robotizált fünyírót a 3. töltöporthoz csatlakozik, a robotizált fünyírót tölti fel először.

AZ AKKUMULÁTORSZEKRÉNY TÖLTÉSE

1. üzemmód: AC-kábel töltés

1. Győződjön meg róla, hogy a megszakító be van kapcsolva, és a vészleállító ki van kapcsolva.
2. Csatlakoztassa a CyberTankot a hálózathoz egy váltóáramú kábellel.
3. Nyomja meg a be-/kikapcsoló gombot a CyberTank bekapcsolásához (lásd a D. ábrát).

MEGJEGYZÉS: Ha a CyberTank már be van kapcsolva, csatlakoztassa közvetlenül a hálózathoz.

MEGJEGYZÉS: Az akkumulátorszekrény és az akkumulátoregységek egyidejű töltésekor az akkumulátoregységek töltödnek először, és az akkumulátoregységek teljes feltöltése után az akkumulátorszekrényt kezdi el tölteni.

MEGJEGYZÉS: Használjon földelt aljzatokat.

Figyelem! Tekintettel az áramkapacitásra, kérjük, használja a dedikált vezetéket, hogy elkerülje az áramellátás túlterhelését.

MEGJEGYZÉS: A csatlakozási távolság meghosszabbítása érdekében hosszabbító kábel csatlakoztatható a CyberTank és a váltóáramú kábel közé.

HOSSZABÍTÓ KÁBEL (VDE 2,5 mm²)

Feszültség	300 V
Hőmérséklet	105 °C
Hosszúság	15 m

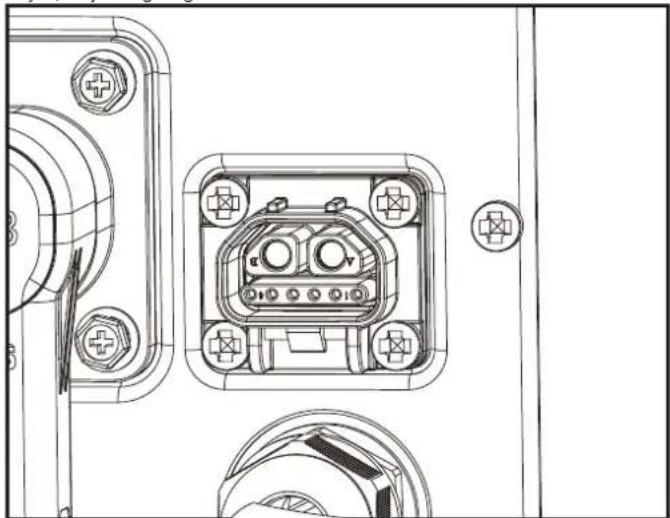

2. üzemmód: Napenergia töltés

Kérjük, kérjen segítséget és útmutatást a kereskedőtöl.

MEGJEGYZÉS: Csatlakoztassa a CyberTank-ot a Kress napenergia-inverterhez. A bemeneti feszültség 48 V.

3. üzemmód: Az áramfejlesztő töltése

Válassza ki a műszaki adatoknak megfelelő áramfejlesztőt. Üzembe helyezés előtt figyelmesen olvassa el az áramfejlesztő kézikönyvét. Kérjük, kérjen segítséget és útmutatást a kereskedőtől.

KIJELZŐ

A kijelzön megjelenik az akkumulátoregységek és az akkumulátorszekrény töltési állapota és teljesítményszintje

A kijelzón megjelenő különböző szimbólumok különböző üzemállapotokat jelölnek.

Szimbólum Allapot
	Gyorstöltés
	Indítótöltés
	Töltésre kész
	Üres töltőport
	Bluetooth
	4G-jel
	GPS
	Figyelem!
	Napenergia töltés
	Túlmelegedésre figyelmeztető jelzés

TELJESÍTMÉNYJELZŐ FÉNYEK

A Teljesítményjelző fények különböző állapotai különböző töltési állapotokat és akkumulátorállapotokat jeleznek.

Fényjelzés BE/villog Állapot
Sárgán világít	—	Töltésre kész
Zölden villog	- - - - - - Töltés
Zölden világít	—	Teljesen feltöltve
Pirosan világít	—	Meghibásodott akkumulátor

VÉSZLEÁLLÍTÓ GOMB (LÁSD A F. ÁBRÁT)

Vészhelyzet esetén nyomja meg a vészleállító gombot a CyberTank leállításához.

MEGJEGYZÉS: A vészleállító gomb megnyomása után a CyberTank nem kapcsolható be azonnal, kérjük, a CyberTank bekapcsolása elött állítsa vissza a vészleállító gombot. Forgassa el a vészleállító gombot a visszaállításhoz.

F

CSATLAKOZTASSA A CYBERTANKOT AZ ALKALMAZÁSHOZ

- 4G

A 4G funkcióval a CyberTank csatlakoztatható az APP-hoz. A csatlakoztatáshoz kérjük, olvassa el az APP letöltési és csatlakoztatási útmutatót.

- Lopásgátló

A termék lopásgátló funkcióval rendelkezik. Az APP-on keresztül távolról is megkeresheti és lezárhatja a terméket. A lopásgátló funkcióval kapcsolatos további információkat az APP-ban talál.

-Over-the Air (OTA) frissítések

Ha a CyberTank csatlakozik az alkalmazáshoz, akkor az alkalmazáson keresztül értesítést kaphat, hogy új szoftver érhető el. Ha megerősíti, a frissítés automatikusan Over-the-Air módon történik. Az alkalmazáson keresztül automatikus frissítéseket is beállíthat.

SZÁLLÍTÁS

1. A CyberTank szállítása során tartsa a gépet függőlegesen és rögzítve, hogy megakadályozza a mozgást vagy a sérülést. A CyberTank járműben történő szállításához használjon megfelelő rakodóeszközöket a CyberTank felemeléséhez vagy letételéhez, és tartsa a gépet a járműben rögzítve. A termék járműben történő rögzítéséhez olvassa el a CyberTank üzembe helyezési útmutatót.
2. A CyberTank daruval vagy hasonló emelőeszközzel történő emeléséhez használja a fogantyúkat és egy megfelelő emelőhevederrel. Tartsa a CyberTank-ot, hogy megakadályozza annak kilengését.
3. A CyberTank-hoz mellékelt konzolokat úgy tervezték, hogy a CyberTank emelhető és mozgatható legyen villás targoncával vagy kézi emelótargoncával.
4. A CyberTank nehéz, kézi emelés esetén két embernek együtt kell emelnie. Nem javasolt a CyberTank-ot kézzel emelni.
5. A benne lévő Li-ion akkumulátorokra a veszélyes árukra vonatkozó jogszabályi követelmények vonatkoznak. Csak akkor szállítsa a CyberTank-ot, ha a ház sértetlen.

KARBANTARTÁS

Bármilyen beállítás, szervizelés vagy karbantartás elvégzése előtt húzza ki a dugót a hálózati aljzatból, kapcsolja ki a CyberTankot, és állítsa a megszakítót kikapcsolt állásba.

• Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártónak, szervizének vagy hasonlóan képzett személynek kell kicserélnie. Soha ne próbálja meg a kereskedő útmutatása nélkül kinyitni a CyberTank házfedelét.
• Esős időben nem javasolt a CyberTank használata. Nem javasolt a CyberTank-ot kézzel emelni.
• A CyberTankot csak azonos cserealkatrészek felhasználásával, szakképzett szerelővel végeztesse el a szervizelést. Ez biztosítja a CyberTank biztonságának megőrzését.

– Ajánljuk a védőburkolat megvásárlását minden időjárási körülmények között történő használatra.

VIGYÁZAT: Ne üzemeltesse vagy tárolja a CyberTankot esőben vagy nedves körülmények között, hogy elkerülje az elektródák korrózióját és az élettartam lerövidülését. A CyberTank, CyberPack és Kress 60 V-os akkumulátorokat töltse fel, miután az elektródák teljesen megszáradtak, ha nedvesek Cserélje ki az elektródákat, ha láthatóan zöldfoltok jelennek meg.

TISZTÍTÁS

1. Kapcsolja ki a CyberTankot, és vegye ki a CyberPackeket vagy a Kress 60V akkumulátorokat.
2. Tartsa az aljzatot idegen anyagoktól mentesen, és puha kefével vagy ruhával tisztítsa meg.
3. Soha ne használjon vegyszereket a tisztításhoz.

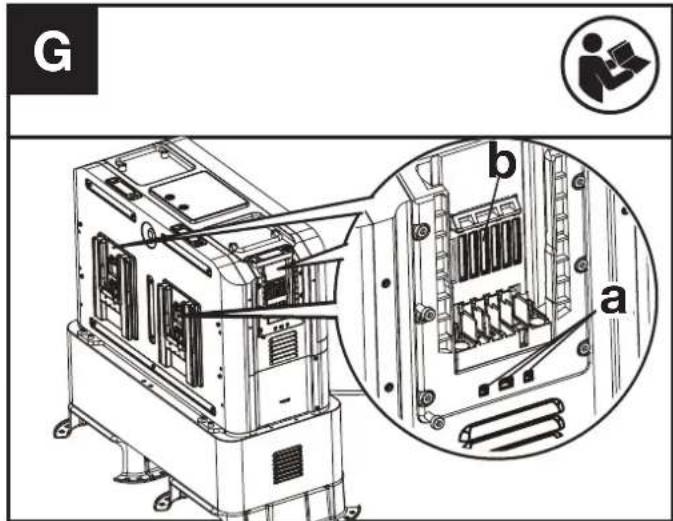

4. Ha por van a lefolyóban (a), sűrített levegővel vagy puha sörtéjű kefével távolítsa el a port a lefolyóból (lásd a G. ábrát). Ha por van a hűtőcsatomában (b), sűrített levegővel vagy puha sörtéjű kefével távolítsa el a port a hűtőcsatomából (lásd a G. ábrát).

G b a

1. Ne permetezzen vizet az elektromos alkatrészekre.
2. Ne használjon magasnyomású mosót a CyberTank tisztításához.

TÁROLÁS

1. Tárolás előtt vegye ki a CyberPackeket vagy a Kress 60V akkumulátorokat a CyberTank-ból.
2. A CyberTank-ot olyan száraz és biztonságos helyen tárolja, amely gyermekek és más illetéktelen személyek számára nem elérhető. Ne helyezzen más tárgyakat a CyberTank tetejére.
3. Javásoljuk, hogy a CyberTank-ot 0°C és 35°C (32 °F és 95 °F) közötti hömérséklet-tartományban tárolja. Tartsa a tárolási környezetet szárazon és szellösen.
4. A CyberTank kereskedelmi használatra készült, és nem lakóhelyként szolgáló épületekben – pl. mühelyekben, raktárakban, tárolókban, önálló garázsokban, fészerekben – kell tárolni. Ha a CyberTankot olyan épületben tárolják, amely lakóházzal szomszédos, ennek a helynek több mint 152,4 cm (5 láb) távolságra kell lennie a lakástól. A CyberTankot semmilyen körülmények között nem szabad lakóhelyen belül tárolni. Ez olyan területeket foglal magában, mint a fürdőszobák, mellékhelyiségek, kamrák, folyosók és tárolóhelyiségek.

HIBAELHÁRÍTÁS

PROBLÉMA MEGOLDÁS
Az akkumulátorok nem töltödnek.	A. Ellenőrizze, hogy az akkumulátorok helyesen lettek-e beszerelve.B. Az akkumulátor folyamatos használat után túlmelegszik, vagy a hőmérséklet túl alacsony.Túlmelegedés – Hagyja az akkumulátoregységet lehülni.A hőmérséklet túl alacsony – Helyezze az akkumulátort meleg környezetbe, és ha az akkumulátor felmelegedett, helyezze vissza a CyberTankra töltéshez.C. Ellenőrizze, hogy a megszakító be van-e kapcsolva.D. A vészleállító gombot nem állították vissza. - Állítsa vissza a vészleállító gombot, és nyomja meg a be/kikapcsoló gombot a CyberTank újbóli bekapcsolásához.E. A CyberTank túlmelegszik, vagy a hőmérséklet túl alacsony. - Hütse le vagy melegitse fel a CyberTank-ot a megfelelő hőmérsékletre.F. A CyberTank nem volt megfelelően feltöltve – Győződjön meg róla, hogy a CyberTank megfelelően fel van töltve.G. Vigye vissza a hivatalos szervizbe - lehet, hogy új akkumulátorra van szükség.
CyberTank nem töltödik.	A. A vészleállító gombot nem állították vissza. - Állítsa vissza a vészleállító gombot, és nyomja meg a be/kikapcsoló gombot a CyberTank újbóli bekapcsolásához.B. Ellenőrizze, hogy a megszakító be van-e kapcsolva.C. A CyberTank túlmelegszik, vagy a hőmérséklet túl alacsony. - Hütse le vagy melegítse fel a CyberTank-ot a megfelelő hőmérsékletre.D. Ha az akkumulátorszekrényt és az akkumulátorcsomagokat egyszerre töltik, akkor az akkumulátorcsomagok töltödnek fel először, majd az akkumulátorszekrény.E. Részletes információkért forduljon a kereskedőhöz.
A CyberTank hirtelen leáll.	A. Véletlenül megnyomták a vészleállító gombot – A vészleállító gombot elforgatva visszaállíthatja azt, és újra bekapcsolhatja a Cyber Tankot.B. A megszakító lekapcsolódott – Kérjük, kapcsolja vissza a megszakítót.C. Részletes információkért forduljon a kereskedőhöz.
A CyberTank nem kapcsol be.	A. A CyberTank túlmelegszik, vagy a hőmérséklet túl alacsony. - Hűtse le vagy melegítse fel a CyberTank-ot a megfelelő hőmérsékletre.B. Az akkumulátorszekrény nincs áram alatt. - Csatlakoztassa a CyberTank-ot a hálózathoz a hálózati kábelen keresztül, és győződjön meg arról, hogy a kapcsolat stabil.C. Győződjön meg arról, hogy a töltőszekrény és az akkumulátorszekrény közötti kapcsolat stabil.D. A vészleállító gombot nem állították vissza. - Állítsa vissza a vészleállító gombot, és nyomja meg a be/kikapcsoló gombot a CyberTank újbóli bekapcsolásához.E. Részletes információkért forduljon a kereskedőhöz.
A CyberTank elvesztette a kapcsolatot az APP-val.	A. A 4G jel gyenge. - A munkavégzés helyének megváltoztatása olyan helyre, ahol a jel erős.B. Részletes információkért forduljon a kereskedőhöz.
A gyorstöltés nem működik.	A. A CyberTank túlmelegszik, vagy a hőmérséklet túl alacsony. - Hűtse le vagy melegítse fel a CyberTank-ot a megfelelő hőmérsékletre.B. Az akkumulátor folyamatos használat után túlmelegszik, vagy a hőmérséklet túl alacsony.• Túlmelegedés – Hagyja az akkumulátoregységet lehűlni.• A hőmérséklet túl alacsony – Helyezze az akkumulátort meleg környezetbe, és ha az akkumulátor felmelegedett, helyezze vissza a CyberTankra töltéshez.C. Az akkumulátorszekrényben nincs áram. - Csatlakoztassa a CyberTank-ot a hálózathoz a hálózati kábelen keresztül, és győződjön meg arról, hogy a kapcsolat stabil.D. Győződjön meg róla, hogy a gyorstöltés gombját megnyomta.
Figyelmeztetések a kijelzőn	A. Lásd az AppotB. Részletes információkért forduljon a kereskedőhöz

MÜSZAKI ADATOK

	KAC875E KAC875E.X** KAC877E KAC877E.X**
Névleges feszültség	48 V
Az akkumulátor kapacitása	105 Ah 150 Ah
Akkumulátor energia	5040 Wh 7200 Wh
Az akkumulátor kémiai összetétele LiFePO4	Lítium vasFoszfát
Az akkumulátor típusa	CyberPack
	Kress 60V-os akkumulátor
Battery pack charging time*** (CyberPack)
	100% 80%
1 x 4.0 Ah	14 perc 10 perc
2 x 4.0 Ah	14 perc 10 perc
1 x 11 Ah	14 perc 10 perc
2 x 11 Ah	14 perc 10 perc
1 x 4.0 Ah @Gyorstöltés üzemmód	8 perc 5 perc
1 x 11 Ah @Gyorstöltés üzemmód	8 perc 5 perc
Töltési idő***	4 óráig 5 óráig
Bemeneti feszültség	AC 100-240V/ 50-60 Hz
Bemeneti áramerősség (max.)	15 A
Bemeneti teljesítmény	1800 W Max
Kimeneti feszültség és áramerőség
1. töltőport	60 V ---, 60 A /110 A Max
2. töltőport	60 V ---, 60 A Max
3. töltőport	60 V ---, 60 A Max
Rövidzárlati áram (max.)	35 A
Védelmi osztály	I. osztály
Védelmi fokozat	IP 44
Ajánlott környezeti hőmérséklet a kisütéshez	-20 °C-45°C (-4 °F - 113 °F)
Ajánlott környezeti hőmérséklet a töltéshez	0 °C-45°C (32 °F - 113 °F)
Javasolt üzemi hőmérséklet	5 °C-45°C (41 °F - 113 °F)
Optimális tárolási hőmérséklet használat közben	0 °C-35°C (32 °F - 95 °F)
Súly	140 kg (309 lbs) 187 kg (412 lbs)

** X=1-999,A-Z,M1-M9 csak a különböző ügyfelek esetében használatosak, nincsenek biztonságos releváns változások e modellek között.
*** A töltési idő a különböző hömérséklet függvényében változik.

Javasoljuk, hogy a tartozékokat ugyanattól a kereskedőtöl vásárolja meg, aki a szerszámot is eladta. További részletekért olvassa el a tartozékcsomagolást. A márkakereskedő segíthet Önnek és tanácsot adhat.

Bluetooth müszaki adatok

Bluetooth frekvenciasávok, MHz 2400-2483.5
Bluetooth maximális sugárzási teljesítménye, dBm 8	dBm

4G müszaki adatok

Sáv TX RX RF kimeneti teljesítmény(Max)
GSM900(B8)	880-915	925-960	33dBm
DCS1800(B3)	1710-1785	1805-1880	30dBm
WCDMA B1 1920-1980 2110-2170 24dBm
WCDMA B8 880-915 925-960 24dBm
LTE-FDD B1 1920-1980 2110-2170 23dBm
LTE-FDD B3 1710-1785 1805-1880 23dBm
LTE-FDD B7 2500-2570 2620-2690 23dBm
LTE-FDD B8 880-915 925-960 23dBm
LTE-FDD B20 832-862 791-821 23dBm
LTE-FDD B28 703-748 758-803 23dBm
LTE-TDD B38 2570-2620 2570-2620 23dBm
LTE-TDD B40 2300-2400 2300-2400 23dBm

4G-GPS müszaki adatok

4G modul –GNSS	GNSS GPS sáv L1 1575.42+/-1.023
	Calileo sáv E1	1575.42+/-1.023
	BDS sáv E11	1561.098+/-2.046
	GLONASS sáv G1	1579.5~1605.8

KÖRNYEZETVÉDELEM

Környezetbarát ártalmatlanítás A régi elektromos készülékeket nem szabad az általános hulladékkal együtt, hanem külön kell ártalmatlanítani. A kommunális gyűjtőhelyen történő ártalmatlanítás magánszemélyeknek ingyenes. A régi készülékek tulajdonosa felelős azért, hogy a készülékeket ezekhez a gyűjtőpontokhoz vagy hasonló gyűjtőpontokhoz vigye. Ezzel a kis személyes erőfeszítéssel hozzájárul az értékes nyersanyagok újrahasznosításához és a mérgező anyagok kezeléséhez.

MEGFELELŐSÉGI NYILATKOZAT

MI,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Kijelentjük, hogy a termék

Leírás Töltőállomás

Típus KAC875E KAC875E.X KAC877E KAC877E.X

Funkció Kényelmesen töltse fel a szerszámokat, kerti szerszámokat és hasonló termékeket.

megfelel a következő irányelveknek:

2014/35/EU, 2014/30/EU, 2014/53/EU, 2012/27/EU, 2011/65/EU & (EU) 2015/863, GDPR (EU)2016/679

A szabványok megfelelnek

EN 62477-1, EN 61000-6-1, EN IEC 61000-6-3, ETSI EN 301 908-1, ETSI

EN 301 908-2, ETSI EN 301908-13, ETSI EN 301 511, ETSI EN 303 413,

ETSI EN 301489-1, ETSI EN 301 489-19, ETSI EN 301 489-52, EN 50663,

EN 62368-1, EN 303413, EN 300328, EN 301489-1/-17, EN 62619, EN IEC 63056

A müszaki dokumentáció összeállítására jogosult személy,

Név Marcel Filz

Cím Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/12/23

Allen Ding

Fömérnök-helyettes, tesztelés és tanúsítás

Positec Technology (China) Co., Ltd
