Producttype	Laadstation (CyberTank) voor accu's
Merk	Kress
Model	KAC877E
Nominale spanning	48 V
Capaciteit interne accu	105 Ah
Energie interne accu	5040 Wh
Accuchemie	LiFePO4 (Lithium-ijzerfosfaat)
Compatibele accutypes	CyberPack KAC804/KAC810, 60 V Kress accu
Netingangsspanning	AC 100-240 V / 50-60 Hz
Max. ingangsstroom	15 A
Max. ingangsvermogen	1800 W
Laadpoorten	3 poorten: 60 V, 60 A (poort 1: 110 A max bij snelladen)
Snelladen (poort 1)	Ja (8 min voor CyberPack 4.0 Ah)
Connectiviteit	4G, Bluetooth, GPS
Mobiele app	Ja (tracking, antidiefstal, OTA-updates)
Gewicht	140 kg
Beschermingsgraad	IP44
Beschermingsklasse	Klasse I
Bedrijfstemperatuur	5 °C tot 45 °C
Opslagtemperatuur	0 °C tot 35 °C
Onderhoud	Reiniging met zachte doek of perslucht; geen water gebruiken
Veiligheid	Noodstop, stroomonderbreker, beveiliging tegen oververhitting en kortsluiting

Veelgestelde vragen - KAC877E KRESS

Welke soorten accu's kan ik opladen met de Kress KAC877E?

U kunt de CyberPack (KAC804/KAC810) en de 60 V Kress accu's opladen. Het station is ook compatibel met de KR800 robotmaaiers op poort 3.

Hoe activeer ik de snellaadmodus?

Houd op laadpoort 1 de snellaadknop 3 seconden ingedrukt. Het volledig opladen van een CyberPack 4.0 Ah duurt dan 8 minuten. Let op: snelladen is niet beschikbaar als het niveau van de interne accu lager is dan 20%.

Wat moet ik doen als de lader niet aangaat?

Controleer of de stroomonderbreker is ingeschakeld en of de noodstopknop is gereset (draai hem om te ontgrendelen). Zorg er ook voor dat de interne accu niet te heet of te koud is. Als het probleem aanhoudt, neem dan contact op met de dealer.

Kan ik de lader in de regen gebruiken?

Het apparaat heeft beschermingsgraad IP44, wat het beschermt tegen spatwater. Het wordt echter afgeraden om het in de regen te gebruiken. Gebruik een beschermhoes of de aanbevolen beschermkap voor gebruik in alle weersomstandigheden.

Hoe reinig ik de Kress KAC877E?

Schakel het apparaat uit en verwijder de accu's. Gebruik een zachte doek of een zachte borstel voor de aansluitingen. Gebruik voor ventilatieopeningen en koelkanalen perslucht. Gebruik nooit chemische reinigingsmiddelen of water onder druk.

Wat is de capaciteit van de interne accu?

Het model KAC877E is uitgerust met een LiFePO4-accu van 105 Ah met een energie van 5040 Wh.

Kan ik het station opladen met zonnepanelen?

Ja, u kunt een Kress zonne-energie-omvormer gebruiken (ingangsspanning 48 V). Neem contact op met uw dealer voor installatieadvies.

Hoe verbind ik de lader met de app?

Het station maakt gebruik van 4G-connectiviteit. Volg de verbindingsassistent in de Kress-app. U kunt dan het opladen volgen, het apparaat lokaliseren en OTA-updates uitvoeren.

Wat moet ik doen als snelladen niet werkt?

Controleer of de interne accu niet te heet of te koud is en of het niveau hoger is dan 20%. Zorg ervoor dat de snellaadknop 3 seconden wordt ingedrukt. Als het probleem aanhoudt, neem dan contact op met de dealer.

Wat zijn de belangrijke veiligheidsmaatregelen?

Lees alle instructies voor gebruik. Rook niet en vermijd vonken in de buurt van het apparaat. Gebruik geïsoleerd gereedschap en beschermende uitrusting. Zorg voor goede ventilatie om ophoping van waterstof te voorkomen. Bij lekkage van elektrolyt vermijd contact en raadpleeg een arts.

GEBRUIKSAANWIJZING KAC877E KRESS

Onderdelenlijst....94

Productveiligheid....96

Montage & Bediening....100

Vervoer....103

Onderhoud....103

Reiniging....104

Opslag....104

Technische Gegevens....106

Milieubescherming....108

Verklaring Van Conformiteit....108

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

De term "CyberTank" verwijst hierna naar "Voedingsstation".

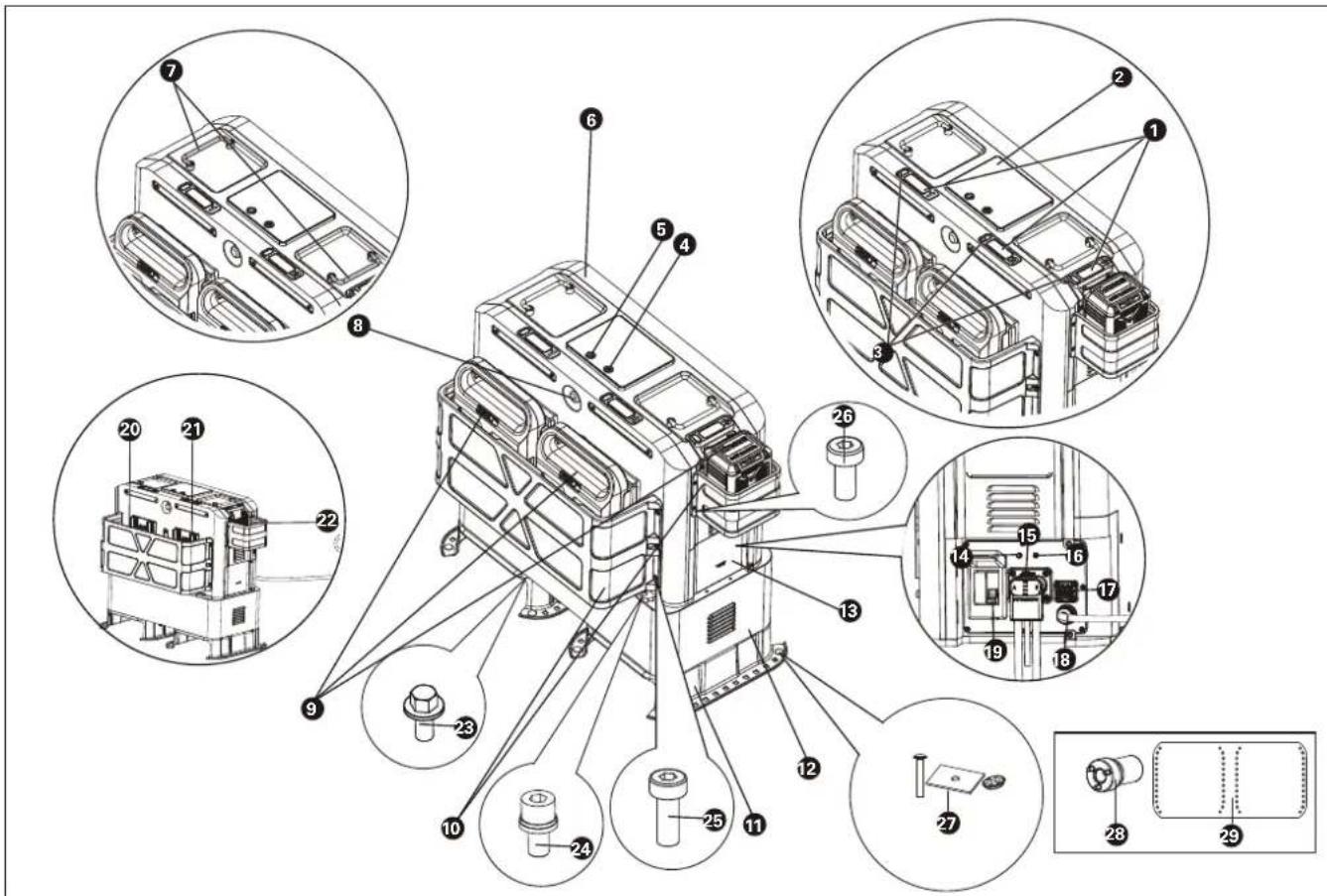

BEOOGD GEBRUIK

De CyberTank is bedoeld voor het opladen van CyberPacks en Kress 60V accu's voor gebruik op Kress elektrische apparatuur voor buitenshuis.

	Omschrijving Maat Aantal
23.	Flensbouten(Voor het monteren van de montagebeugels met de accukast)	M8*14 4
24.	Inbusbouten(Voor het monteren van de accu-kast met de oplaadkast)	M8*25 4
25.	Torxbouten(Voor de montage van de grote beschermkap met de oplaadkast)	M6*16 6

26.	Torxbouten (voor de montage van de kleine beschermkap met de oplaadkast en het vastzetten van de voor- en achterbehuizing)	M5*10 4
27.	Slotbouten + vulring + moer (Voor het bevestigen van de CyberTank in voertuigen)	3/8-16 (slotbouten) 3/8 (moer)	12
28.	Aansluiting 1/2" 1
29.	Schets van de bodemplaat van de CyberTank	/	1

* Niet alle afgebeelde of beschreven accessoires maken deel uit van de standaard leveringsomvang.

ORIGINELE INSTRUCTIES PRODUCTVEILIGHEID

WAARSCHUWING Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan tot elektrische schokken, brand en/of ernstig letsel leiden.

WAARSCHUWING – Bij gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

a) Lees alle instructies door voordat u het product gebruikt.

b) Om het risico op verwondingen te verkleinen is goed toezicht nodig bij gebruik van het product in de buurt van kinderen.

c) Steek geen vingers of handen in het product.

d) Gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van de CyberTank kan tot brand, elektrische schokken of verwondingen leiden.

e) Gebruik geen batterijpakket of toestel dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar reageren en brand, explosies of verwondingen veroorzaken.

f) Gebruik de batterijkast niet als het snoer, de connector, of de uitgangskabel beschadigd is.

g) Demonteer de batterijkast niet, breng deze naar een gekwalificeerde onderhoudsmedewerker als onderhoud of reparatie vereist is. Het onjuist weer monteren kan brand of elektrische schokken veroorzaken.

h) WAARSCHUWING - RISICO OP EXPLOSIEVE GASSEN. Om het risico op batterij-explosies te verminderen dient u deze instructies en die van de batterijfabrikant en de fabrikant van apparatuur die u in de buurt van de batterij gebruikt te volgen. Bestudeer de waarschuwingen op deze producten:

i) Gebruik geïsoleerd gereedschap, geïsoleerde handschoenen, persoonlijke beschermingsmiddelen en kleding en andere maatregelen voor een veilige installatie van het batterijsysteem;

j) De behuizing is vereist ter bescherming tegen het binnendringen van vocht en vuil;
k) Zorg voor een goede ventilatie om overmatige ophoping van waterstof te voorkomen;
I) Beschermende componenten en apparaten die vereist zijn in de installatie voor eindgebruik, zoals zekeringen, stroomonderbrekers, bedrading en andere apparaten zoals uitschakelinrichtingen in overeenstemming met de Europese normen;
m)Sluit het systeem en eventuele hulpapparatuur (zoals onafhankelijke regelaars, bewakingsapparatuur, enz.) correct aan volgens de schakelschema's en instructies van de fabrikant;
n) Raak de elektrolyt van de batterij niet aan, deze is bijtend en schadelijk voor de ogen en de huid. Zoek onmiddellijk medische hulp in geval van contact met elektrolyt
o) Voer de nodige tests en inspecties voor de inbedrijfstelling uit voordat het systeem in gebruik wordt genomen;
p) Rook NOOIT en vermijd vonken of vlammen in de buurt van de CyberTank.
q) Wees extra voorzichtig om geen metalen gereedschap op de accu te laten vallen. Dit kan vonken of kortsluiting veroorzaken aan de accu of andere elektrische onderdelen, met explosiegevaar.
r) Werk in een goed geventileerde ruimte en blokkeer op geen enkele wijze de ventilatie als u een CyberTank oplaadt.
s) Plet of demonteer de accu's niet. Stel de CyberTank niet bloot aan vuur of een te hoge temperatuur. Blootstelling aan vuur of een temperatuur boven de 100 °C (212 °F) kan een explosie veroorzaken.
t) Laat onderhoud uitvoeren door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.

WAARSCHUWING – Bij gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

a) Om het risico op verwondingen te verkleinen is goed toezicht nodig bij gebruik van het product in de buurt van kinderen.
b) Het gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van de batterijkasten kan leiden tot brand, elektrische schokken of persoonlijk letsel.
c) Gebruik geen batterijpakket of apparaat dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar reageren en brand, explosies of verwondingen veroorzaken.
d) Demonteer de batterijkast niet, breng deze naar een gekwalificeerde onderhoudsmedewerker als onderhoud of reparatie vereist is. Het onjuist weer monteren kan brand of elektrische schokken veroorzaken.
e) WAARSCHUWING - RISICO OP EXPLOSIEVE GASSEN. Om het risico op batterij-explosies te verminderen dient u deze instructies en die van de batterijfabrikant en de fabrikant van apparatuur die u in de buurt van de batterij gebruikt te volgen. Bestudeer de waarschuwingen op deze producten:
f) Zorg voor een goede ventilatie om overmatige ophoping van waterstof te voorkomen;
g) Raak de elektrolyt van de batterij niet aan, deze is bijtend en schadelijk voor de ogen en de huid. Zoek onmiddellijk medische hulp in geval van contact met elektrolyt
h) Rook NOOIT en laat NOOIT een vonk of vlam in de buurt van de batterijkast komen;
i) Wees extra voorzichtig om geen metalen gereedschap op de accu te laten vallen. Dit kan vonken of kortsluiting veroorzaken aan de accu of andere elektrische onderdelen, met explosiegevaar.
j) Werk bij het opladen van de batterijkast in een goed geventileerde ruimte en beperk

de ventilatie op geen enkele manier.

k) Plet of demonteer de accu's niet. Stel de CyberTank niet bloot aan vuur of een te hoge temperatuur. Blootstelling aan vuur of een temperatuur boven de 100 °C (212 °F) kan een explosie veroorzaken.

i) Laat onderhoud uitvoeren door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.

m) Waarschuwing: Risico op brand, explosie of brandwonden. Niet demonteren, verhitten boven 100 °C (of 212 °F) of verbranden.

EXTRA VEILIGHEIDSWAARSCHUWING VOOR HET BATTERIJPAKKET

a) Demonteer, open of versnipper het batterijpakket niet.
b) Stel een batterijpakket niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
c) Sluit een batterijpakket niet kort. Bewaar batterijpakketten niet achteloos in een doos of lade waar ze elkaar kunnen kortsluiten of door andere metalen voorwerpen kunnen worden kortgesloten. Wanneer de batterij niet wordt gebruikt, houd deze dan uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die het ene en het andere contact met elkaar kunnen verbinden. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
d) Stel het batterijpakket niet bloot aan mechanische schokken.
e) Laat vloeistof uit lekkende batterijen niet in contact komen met de huid of ogen. In het geval van contact, wast u de betreffende plek met grote hoeveelheden water en raadpleegt u uw arts.
f) Gebruik geen batterijen die niet zijn ontworpen voor gebruik met dit apparaat.
g) Houd batterijen buiten bereik van kinderen.
h) Koop altijd het batterijpakket dat door de fabrikant van het apparaat voor het apparaat wordt aanbevolen.

i) Houd het batterijpakket schoon en droog.
j) Veeg de polen van het batterijpakket af met een schone droge doek als ze vuil worden.
k) Het batterijpakket moet vóór gebruik worden opgeladen. Gebruik altijd de juiste oplader en raadpleeg de instructies van de fabrikant of de handleiding van de apparatuur voor de juiste oplaadinstructies.
I) Laat het batterijpakket niet langdurig opladen wanneer het niet in gebruik is.
m)Na langdurige opslag kan het nodig zijn het batterijpakket meerdere malen op te laden en te ontladen om maximale prestaties te verkrijgen.
n) Laad alleen op met de door Kress gespecificeerde oplader. Gebruik geen laders anders dan die specifiek meegeleverd voor gebruik met dit apparaat.
o) Bewaar de originele productdocumentatie voor toekomstige raadpleging.
p) Gebruik het batterijpakket alleen in de toepassing waarvoor het bedoeld is.
q) Verwijder het batterijpak uit het apparaat wanneer het niet in gebruik is.
r) Voer op de juiste wijze af.
s) Meng geen cellen van verschillende fabricage, capaciteit, grootte of type in een apparaat.
t) Houd de batterij uit de buurt van magnetrons en hoge druk.

LEES ZORGVULDIG DE INSTRUCTIES VOOR EEN VEILIGE BEDIENING VAN DE MACHINE.

VEREISTEN VOOR DE GEBRUIKERSHANDLEIDING VAN EEN SNOERLOOS PRODUCT

a) Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en
(2) dit apparaat moet alle ontvangen interferentie aanvaarden, met inbegrip vaninterferentie die een ongewenste werkingkan veroorzaken.
b) Voorzichtig: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk

zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

c) OPMERKING: Deze apparatuur genereert, gebruikt en straalt mogelijk radiofrequentie-energie uit en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden bepaald door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne opnieuw richten of verplaatsen.
• De afstand tussen de apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact van een ander groep dan die waarop de ontvanger is aangesloten.
• De dealer of een ervaren radio/tv-technicus raadplegen voor hulp.

a) Om te voldoen aan de EMC- en RF-vereisten voor blootstelling, moet een afstand van 20 cm (7.9") of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens de werking van het apparaat
b) Om ervoor te zorgen dat de voorschriften worden nageleefd, is het niet aan te bevelen om op kortere dan deze afstand te werken.

BEWAAR DEZE INSTRUCTIES

SYMBOLEN

	Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen.
	Lees de handleiding.
	Waarschuwing
	WAARSCHUWING: Gevaarlijke spanningscircuits
	Waarschuwing! Risico op elektrische schokken in de buurt van de batterijpolen vanwege gevaarlijke spanningen.
	De zekering moet worden vervangen met de waarde die in de handleiding is aangegeven.
	Milieuvriendelijke verwijderingOude elektrische apparaten mogen niet samen met het huisvuil worden weggegooid, maar moeten afzonderlijk worden afgevoerd. De verwijdering bij het gemeenschappelijke verzamelpunt via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk voor het brengen van de apparaten naar deze of soortgelijke inzamelpunten. Met deze kleine persoonlijke inspanning draagt u bij aan het recyclen van waardevolle grondstoffen en de verwerking van giftige stoffen.
Li-Ion	Li-Ion-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
	Beschermende aarde
	Niet verbranden
	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.

MONTAGE & BEDIENING

OPMERKING: Lees vóór gebruik van het gereedschap de gebruiksaanwijzing zorgvuldig door.

VÓÓR DE MONTAGE

Het product zit vast in de doos. Haal het product eruit vóór montage (zie afb. A1)

A1 A1

MONTAGE

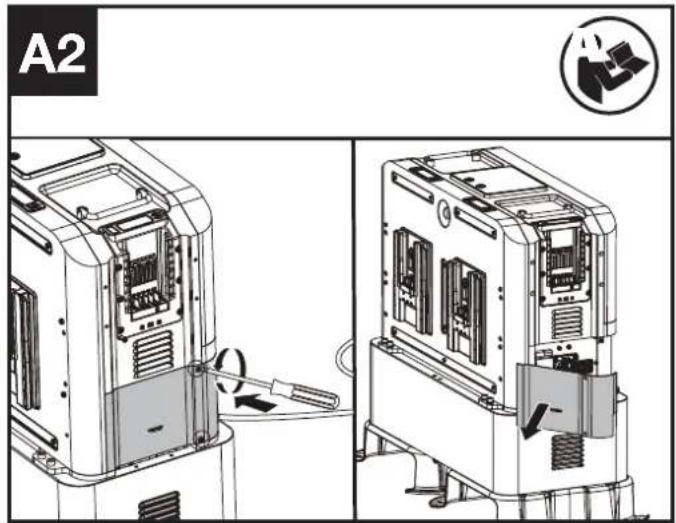

1. Verwijder de afdekking (zie afb. A2).

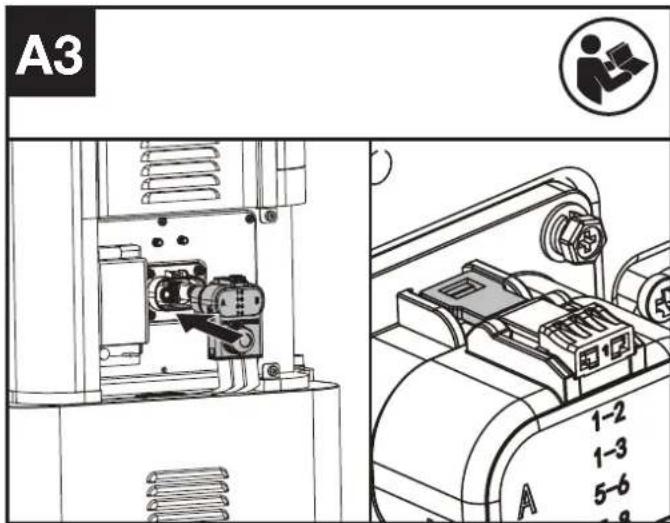

2. Haal de aansluitstekker eruit en steek deze in de oplaadkast totdat u een "klik" hoort (zie afb. A3).
   OPMERKING: De aansluitstekker is bevestigd. U moet de aansluitstekker ontgrendelen voordat u deze ontkoppelt (zie afb. A4).
3. Monteer de antenne. OPMERKING: Monteer de antenne wanneer het 4G-signaal zwak is via de 4G-poort en de GPS-poort. Vraag hulp en advies van de dealer.
4. Schakel de stroomonderbreker in (zie afb. A5).

A2

A3 1-2 1-3 5-6 A

A4 1-2 A 1-3 B 5-6 7-8 FUTRONICS 1-2 1-3 5-6 7-8 1 2 3 A B FUTRONICS

A5 3 PUTRONOSO PUTRONOSO

1. Sluit de afdekking (zie afb. A6)


A6

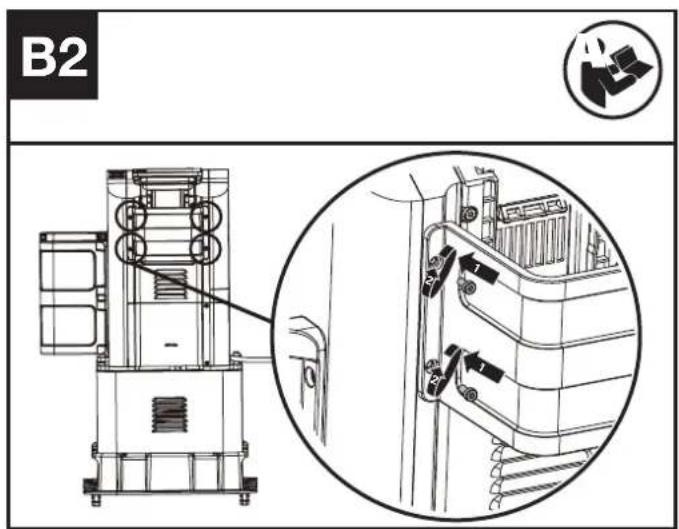

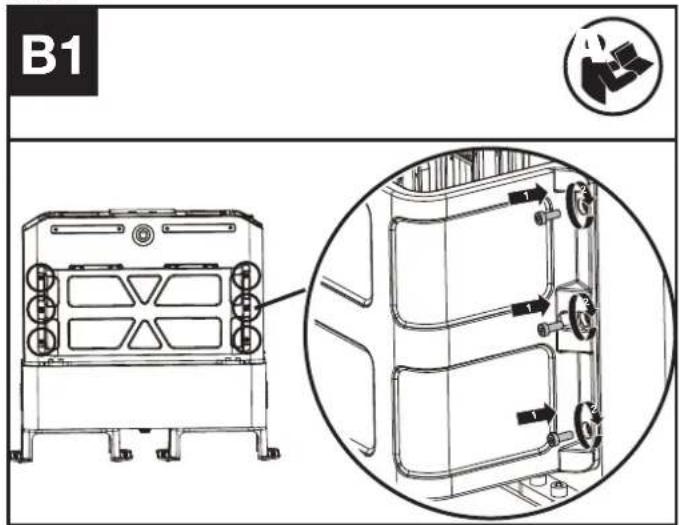

1. Montage van de grote en de kleine beschermkap op de oplaadkast (zie afb. B1, B2)


B1

B2

1. Druk op de Aan/Uit-knop om de CyberTank in te schakelen. (zie afb. D)

2. Plaats de accu's (zie afb. C1)

OPMERKING: Om de CyberTank uit te schakelen houdt u de Aan/Uit-knop 3 seconden ingedrukt.

OPMERKING: De display zal na 3 minuten uitschakelen. Druk op de aan/uit-knop of de flash-oplaadknop om de display weer in te schakelen.

D

OPLAADPOORTEN EN AANSLUITBARE APPARATEN

		Oplaadpoort 1 Oplaadpoort 2 Oplaadpoort 3
Batterijpakket	Cyber-Pack	(KAC804 KAC810) (KAC804 KAC810) (KAC804)
	Kress 60V batterij
Robotmaaier(KR800)
Omvormer (gebruik alleen door Kress gespecificeerde omvormers)

OPMERKING: Voor oplaadpoort 2 en oplaadpoort 3 geldt dat wanneer batterijpakketten zijn geplaatst op zowel oplaadpoort 2 als oplaadpoort 3, het eerst geplaatste batterijpakket het eerst wordt opgeladen. En wanneer een robotmaaier wordt aangesloten op oplaadpoort 3, wordt de robotmaaier eerst opgeladen..

OPMERKING: Het is ook mogelijk eerst de batterijpakketten te installeren voordat de CyberTank wordt ingeschakeld. In deze modus wordt het batterijpakket met een hoger energieniveau het eerst opgeladen.

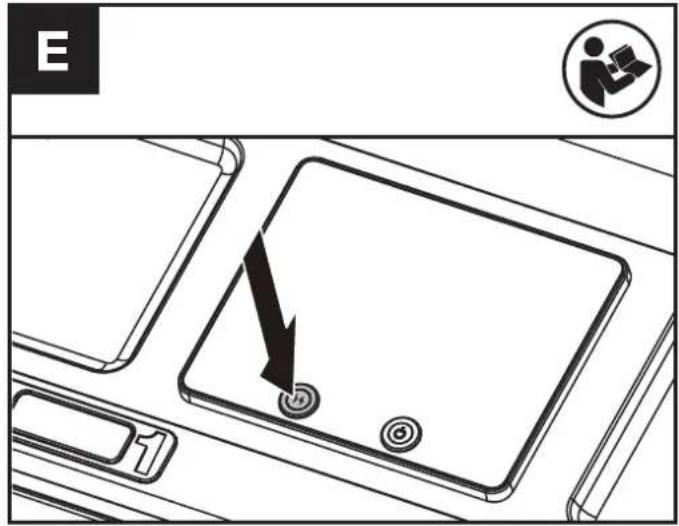

FLASH-OPLADEN (ZIE AFB. E)

Bij het opladen van een accupakket in laadpoort 1; Druk voor 3 seconden op de flash-oplaadknop, de flash-oplaadmodus zal starten.

OPMERKING: Door nogmaals op de flash-oplaadknop te drukken, voor 3 seconden, wordt de flash-oplaadmodus geannuleerd.

In de flash-oplaadmodus duurt het 8 minuten om een CyberPack accu volledig op te laden.

NL

E

OPLADEN EN FLASH-OPLADEN

	Charging Port 1	Charging Port 2	Charging Port 3
Opladen
Flash-opladen

OPMERKING: De flash-oplaadmodus is alleen beschikbaar op oplaadpoort 1. OPMERKING: Wanneer het vermogensniveau van de accukast minder dan 20 % bedraagt, is de flash-oplaadmodus niet beschikbaar.

OPMERKING: Er kan slechts één oplaadpoort worden gebruikt voor het opladen wanneer het vermogensniveau van de accukast minder dan 20 % bedraagt. Het eerst geïnstalleerde accupakket wordt het eerst opgeladen. Wanneer een robotmaaier wordt aangesloten op oplaadpoort 3, wordt de robotmaaier eerst opgeladen.

DE BATTERIJKAST OPLADEN

Modus 1: Opladen met AC-kabel

1. Controleer of de stroomonderbreker is ingeschakeld en de noodstop is uitgeschakeld.
2. Sluit de CyberTank aan op het stopcontact met de AC-kabel.
3. Druk op de Aan/Uit-knop om de CyberTank in te schakelen. (zie afb. D) OPMERKING: Als CyberTank al ingeschakeld is, sluit deze dan direct op het lichtnet aan.

OPMERKING: Wanneer de accukast en de accupakketten tegelijkertijd worden opgeladen, worden de accupakketten eerst opgeladen en wordt de accukast pas opgeladen nadat de accupakketten volledig zijn opgeladen.

OPMERKING: Gebruik geaarde stopcontacten.

Waarschuwing! Gezien de stroomcapaciteit, dient u een aparte groep te gebruiken om overbelasting van het elektriciteitsnet te men.

OPMERKING: Tussen de CyberTank en de AC-kabel kan een verlengsnoer worden aangesloten om de aansluitafstand te verlengen.

VERLENGKABEL (VDE 2,5 mm²)

Spanning	300 V
Temperatuur	105°C
Lengte	15 m

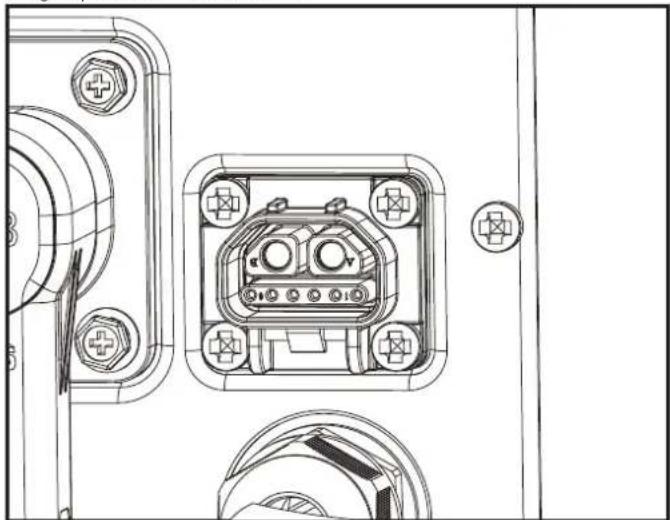

MODUS 2: OPLADEN MET ZONNE-ENERGIE

Vraag hulp en advies van de dealer.

OPMERKING: Sluit de CyberTank aan op de Kress omvormer voor zonne-energie. De ingangsspanning is 48 V.

MODUS 3: OPLADEN VAN STROOMGENERATOR

Kies de generator die voldoet aan de technische gegevens. Lees de handleiding van de stroomgenerator zorgvuldig door voordat u de generator gebruikt. Vraag hulp en advies van de dealer.

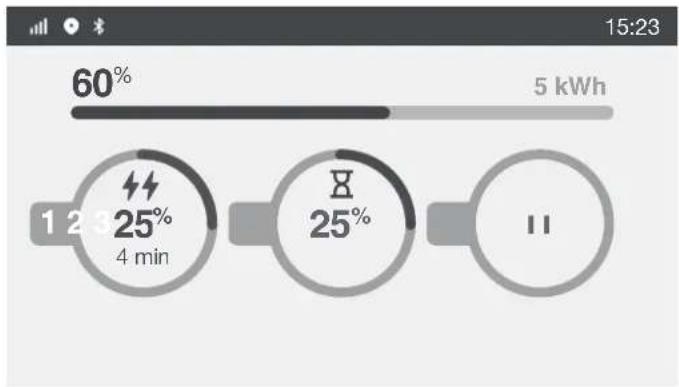

LED-DISPLAY

De display toont de oplaadstatus en het energieniveau van de batterijpakketten en de batterijkast.

Verschillende symbolen op de display vertegenwoordigen verschillende bedrijfsstatussen.

Symbol Status
	Snel opladen
	Booster-laden
	Klaar voor opladen
	Lege oplaadpoort
	Bluetooth
	4G-signaal
	GPS
	Waarschuwing
	Opladen met zonne-energie
	Waarschuwing voor oververhitting

STROOMINDICATIELAMPJES

Verschillende toestanden van de stroomindicatielampjes staan voor verschillende oplaadstatussen en batterijtoestanden.

Lampje AAN/knipperen Status
Geel aan	—	Klaar voor opladen
Groene Knipperen	----Opladen
Groen aan	—	Volledig opgeladen
Rood aan	—	Defecte batterij

NOODSTOPKNOP (ZIE AFB. F)

Druk in geval van nood op de noodstopknop om de CyberTank uit te schakelen.

OPMERKING: Nadat de noodstopknop wordt ingedrukt, kan de CyberTank niet onmiddellijk weer worden ingeschakeld, reset de noodstopknop voordat u de CyberTank inschakelt. Draai de noodstopknop om deze te resetten.

F

UW CYBERTANK VERBINDEN MET DE APP

- 4G

Met de 4G-functie kan uw CyberTank verbonden worden met de APP. Raadpleeg voor het verbinden de Download- en verbindingshandleiding van de APP.

- Antidiefstal

Het product heeft een antidiefstalfunctie. U kunt het product op afstand lokaliseren en vergrendelen via de APP. Voor meer informatie over de antidiefstalfunctie, raadpleeg de APP.

- Over-the Air (OTA) updates

Als uw CyberTank verbonden is met de APP, is het mogelijk dat u een melding krijgt dat er nieuwe software beschikbaar is via de APP. Zodra u dit bevestigt, zal de update automatisch Over-the Air worden uitgevoerd. U kunt ook automatische updates via de APP instellen.

VERVOER

1. Wanneer u uw CyberTank vervoert, houd deze dan rechtop en vastgezet om beweging of schade te voorkomen. Gebruik voor het vervoer van uw CyberTank in het voertuig geschikte laadvoorzieningen om de CyberTank te heffen of neer te zetten en zet deze vast in het voertuig. Raadpleeg de CyberTank-installatiegids hoe u het product veilig in een voertuig kunt bevestigen.
2. Om de CyberTank met een kraan of een soortgelijk hijsmiddel te heffen, gebruikt u de handgrepen en een geschikte hijsband. Geleid de CyberTank om te voorkomen dat deze gaat slingeren.
3. De beugels die bij de CyberTank worden geleverd, zijn zo ontworpen dat de CyberTank met een vorkheftruck of handpallettruck kan worden opgetild en verplaatst.
4. De CyberTank is zwaar. Als u deze met de hand optilt, moeten twee personen samen tillen. Het wordt niet aangeraden de CyberTank met de hand op te tillen.
5. De meegeleverde Li-lon-accu's zijn onderworpen aan de vereisten van de wetgeving inzake gevaarlijke goederen. Vervoer de CyberTank alleen als de behuizing onbeschadigd is.

ONDERHOUD

Haal de stekker uit het stopcontact, schakel de CyberTank uit en zet de stroomonderbreker in de uit-stand voordat u instellingen, onderhoud of reparaties uitvoert.

- Als het netsnoer beschadigd is, moet het door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen worden vervangen om gevaar te voorkomen. Probeer nooit de afdekking van de behuizing van de CyberTank te openen zonder begeleiding van de dealer.

- Gebruik een beschermhoes om de CyberTank af te dekken op regenachtige

dagen.

• Laat uw CyberTank onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het CyberTank behouden blijft.
• Raad de aankoop aan van de beschermende kast voor gebruik in alle weersomstandigheden.

OPGELET: Gebruik of bewaar de CyberTank niet in een regenachtige of natte omgeving om corrosie van de elektroden en verkorting van de levensduur te voorkomen. Als de elektroden nat zijn, laadt u de CyberTank, CyberPack en Kress 60 V accu's pas op nadat ze volledig droog zijn. Vervang de elektroden als er duidelijke koperroest zichtbaar is.

REINIGING

1. Schakel de CyberTank uit en verwijder de CyberPacks of de Kress 60V accu's.
2. Houd de aansluiting vrij van vreemde stoffen, en reinig deze met een zachte borstel of doek.
3. Gebruik nooit chemische reinigingsmiddelen om het te reinigen.

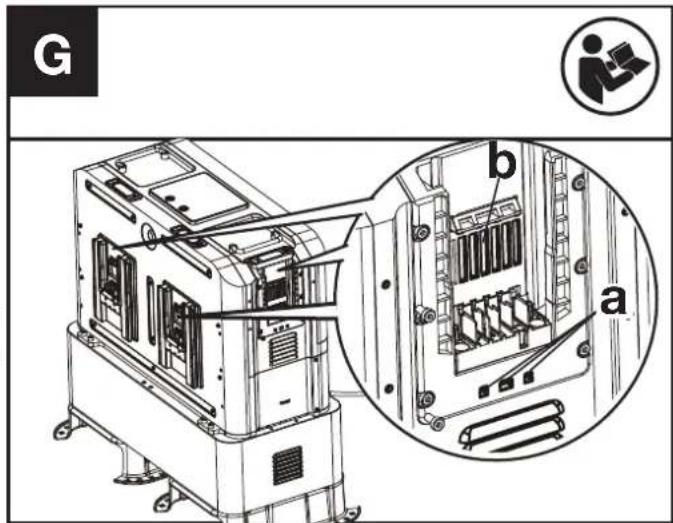

4. Als er stof in de afvoer (a) zit, gebruik dan perslucht of een zachte borstel om het stof in de afvoer te verwijderen (zie afb. G). Als er stof in het koelkanaal (b) zit, gebruik dan perslucht of een zachte borstel om het stof in het koelkanaal te verwijderen (zie afb. G).

G b a

1. Spuit geen water op elektrische onderdelen.
2. Gebruik geen hogedrukreiniger om uw CyberTank te reinigen.

OPSLAG

1. Verwijder de CyberPacks of de Kress 60V accu's uit de CyberTank voor opslag.
2. Bewaar de CyberTank op een droge en veilige plaats die ontoegankelijk is voor kinderen en andere onbevoegden. Plaats geen voorwerpen bovenop uw CyberTank.
3. Het wordt aanbevolen om de CyberTank te bewaren in een temperatuurbereik tussen 0°C en 35°C (32 °F en 95 °F). Houd de opslagruimte droog en geventileerd.
4. De CyberTank is bedoeld voor commercieel gebruik en moet worden opgeslagen in gebouwen die niet als woonruimte zijn bestemd - bijv. werkplaatsen, magazijnen, winkels, vrijstaande garages, schuren. Wanneer de CyberTank wordt opgeslagen in een gebouw dat aan een woning grenst, moet die locatie meer dan 152,4 cm (5 ft) van de woning verwijderd zijn. In geen geval mag de CyberTank in een woning worden opgeslagen. Dit omvat ruimtes zoals badkamers, toiletruimtes, kasten, hallen en opslagruimtes.

PROBLEMEN OPLOSSEN

PROBLEEM OPLOSSING
De batterijpakketten kunnen niet worden opgeladen.	A. Controleer of de accupakketten correct zijn geïnstalleerd.B. De accu raakt oververhit na voortdurend gebruik of de temperatuur is te laag.• Oververhitting - Laat het accu-pakket afkoelen.• De temperatuur is te laag - Plaats de accu in een warme omgeving, zodra de accu warm is plaats deze terug op de CyberTank om op te laden.C. Controleer of de stroomonderbreker is ingeschakeld.D. De noodstopknop is niet gereset - Reset de noodstopknop en druk op de Aan/Uit-knop om de CyberTank weer in te schakelen.E. Cybertank raakt oververhit of de temperatuur is te laag - Koel of verwarm de CyberTank tot de juiste temperatuur.F. CyberTank was niet goed opgeladen - Controleer of de CyberTank goed is opgeladen.G. Ga terug naar een erkende servicelocatie - mogelijk heeft u een nieuwe accu nodig.
De CyberTank kan niet worden opgeladen	A. De noodstopknop is niet gereset - Reset de noodstopknop en druk op de Aan/Uit-knop om de CyberTank weer in te schakelen.B. Controleer of de stroomonderbreker is ingeschakeld.C. Cybertank raakt oververhit of de temperatuur is te laag - Koel of verwarm de CyberTank tot de juiste temperatuur.D. De accukast en de accu's worden tegelijkertijd opgeladen - De accu's worden opgeladen voordat de accukast wordt opgeladen, wat betekent dat het de accukast pas wordt opgeladen als de accu's volledig zijn opgeladen.E. Neem contact op met de dealer voor gedetailleerde informatie.
De CyberTank schakelt plotseling uit.	A. De noodstopknop is per ongeluk ingedrukt - Draai aan de noodstopknop om deze te resetten en schakel de CyberTank weer in.B. Stroomonderbreker is geactiveerd. Schakel de stroomonderbreker weer in.C. Neem contact op met de dealer voor gedetailleerde informatie.
De CyberTank kan niet worden ingeschakeld.	A. Cybertank raakt oververhit of de temperatuur is te laag - Koel of verwarm de CyberTank tot de juiste temperatuur.B. De accukast heeft geen stroom meer - Sluit de CyberTank aan op het lichtnet via de AC-kabel en zorg ervoor dat de aansluiting bevestigd is.C. Zorg ervoor dat de aansluiting tussen de oplaadkast en de accukast bevestigd is.D. De noodstopknop is niet gereset - Reset de noodstopknop en druk op de Aan/Uit-knop om de CyberTank weer in te schakelen.E. Neem contact op met de dealer voor gedetailleerde informatie.
De CyberTank heeft de verbinding met de APP verloren.	A. Het 4G-signaal is zwak - Verander de werklocatie naar een plek waar het signaal sterk is.B. Neem contact op met de dealer voor gedetailleerde informatie.
Flash-opladen werkt niet.	A. Cybertank raakt oververhit of de temperatuur is te laag - Koel of verwarm de CyberTank tot de juiste temperatuur.B. De accu raakt oververhit na voortdurend gebruik of de temperatuur is te laag.• Oververhitting - Laat het accu-pakket afkoelen.• De temperatuur is te laag - Plaats de accu in een warme omgeving, zodra de accu warm is plaats deze terug op de CyberTank om op te laden.C. De accukast heeft geen stroom meer - Sluit de CyberTank aan op het lichtnet via de AC-kabel en zorg ervoor dat de aansluiting bevestigd is.D. Controleer of de flash-oplaadknop is ingedrukt.
Waarschuwingen op de display	A. Raadpleeg de app.B. Neem contact op met de dealer voor gedetailleerde informatie

TECHNISCHE GEGEVENS

		KAC875E KAC875E.X** KAC877E KAC877E.X**
		Nominale spanning	48 V
		Batterijcapaciteit	105 Ah 150 Ah
		Batterij-energie	5040 Wh 7200 Wh
		Batterijchemie LiFePO4	Lithium-ionFosfaat
		Type batterijpakket	CyberPack
			Kress 60 V batterij
		Oplaadtijd van batterijpakket*** (CyberPack)
			100% 80%
		1 x 4.0 Ah	14 min 10 min
		2 x 4.0 Ah	14 min 10 min
		1 x 11 Ah	14 min 10 min
		2 x 11 Ah	14 min 10 min
		1 x 4.0 Ah @ Flash-modus	8 min 5 min
		1 x 11 Ah @ Flash-modus	8 min 5 min
		Oplaadtijd***	tot 4 uur tot 5 uur
		Ingangsspanning	AC 100-240V/ 50-60 Hz
		Ingangsstroom (Max)	15 A
		Ingangsvermogen	1800 W Max
		Uitgangsspanning & stroom
		Oplaadpoort 1	60 V ---, 60 A /110 A Max
		Oplaadpoort 2	60 V ---, 60 A Max
		Oplaadpoort 3	60 V ---, 60 A Max
		Kortsluitstroom (Max)	35 A
		Beschermingsklasse	Klasse I
		Beschermingsgraad	IP 44
		Aanbevolen omgevingstemperatuur voor ontladen	-20 °C-45°C (-4°F - 113°F)
		Aanbevolen omgevingstemperatuur voor opladen	0 °C-45°C (32°F - 113°F)
		Aanbevolen omgevingstemperatuur voor gebruik	5 °C-45°C (41°F - 113°F)
		Optimale opslagtemperatuur in gebruik	0 °C-35°C (32°F - 95°F)
		Gewicht	140 kg (309 lbs) 187 kg (412 lbs)

** X=1-999,A-Z,M1-M9 zij worden alleen gebruikt voor verschillende klanten, er zijn geen veilige relevante veranderingen tussen deze modellen.
*** De oplaadtijd varieert bij verschillende temperaturen.

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven.

Technische gegevens voor Bluetooth

Frequentiebanden voor Bluetooth, MHz 2400-2483.5
Maximaal uitgezonden vermogen voor Bluetooth, dBm	8 dBm

Technische gegevens voor 4G

Band TX RX RF-uitgangsvermogen (Max)
GSM900(B8)	880-915	925-960	33dBm
DCS1800(B3)	1710-1785	1805-1880	30dBm
WCDMA B1 1920-1980 2110-2170 24dBm
WCDMA B8 880-915 925-960 24dBm
LTE-FDD B1 1920-1980 2110-2170 23dBm
LTE-FDD B3 1710-1785 1805-1880 23dBm
LTE-FDD B7 2500-2570 2620-2690 23dBm
LTE-FDD B8 880-915 925-960 23dBm
LTE-FDD B20 832-862 791-821 23dBm
LTE-FDD B28 703-748 758-803 23dBm
LTE-TDD B38 2570-2620 2570-2620 23dBm
LTE-TDD B40 2300-2400 2300-2400 23dBm

Technische gegevens voor 4G-GPS

4G-module -GNSS	GNSS GPS Band L1 1575.42+/-1.023
	Calileo Band E1 1575.42+/-1.023
	BDS Band E11 1561.098+/-2.046
	GLONASS Band G1	1579.5~1605.8

MILIEUBESCHERMING

Milieuvriendelijke verwijdering

Oude elektrische apparaten mogen niet samen met het huisvuil worden weggegooid, maar moeten afzonderlijk worden afgevoerd. De

verwijdering bij het gemeenschappelijke verzamelpunt via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk voor

het brengen van de apparaten naar deze of soortgelijke inzamelpunten. Met deze kleine persoonlijke inspanning draagt u bij aan het recyclen van waardevolle grondstoffen en de verwerking van giftige stoffen.

VERKLARING VAN CONFORMITEIT

WIJ,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product

Omschrijving Voedingsstation

Functie Laad gereedschap en tuingereedschap en soortgelijke producten gemakkelijk op.

Voldoet aan de volgende richtlijnen:

2014/35/EU, 2014/30/EU, 2014/53/EU, 2012/27/EU, 2011/65/EU & (EU) 2015/863, GDPR (EU)2016/679

Standaarden conform

EN 62477-1, EN 61000-6-1, EN IEC 61000-6-3, ETSI EN 301 908-1, ETSI EN 301 908-2, ETSI EN 301908-13, ETSI EN 301 511, ETSI EN 303 413, ETSI EN 301489-1, ETSI EN 301 489-19, ETSI EN 301 489-52, EN 50663, EN 62368-1, EN 303413 , EN 300328, EN 301489-1/-17, EN 62619, EN IEC 63056

De persoon die bevoegd is om het technisch dossier samen te stellen,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

NL

2022/12/23

Allen Ding

Adjunct-hoofdingenieur Testen en Certificering

Positec Technology (China) Co., Ltd
