GEBRUIKSAANWIJZING KAC844 KRESS

Onderdelenlijst....67

Productveiligheid....68

Oplaadprocedure....72

Probleemoplossingen....74

Reiniging....74

Problemen oplossen....75

Bescherming van het milieu....75

Conformiteitverklaring....75

NL

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

BEOOGD GEBRUIK

De CyberLite-oplader is ontworpen om "opladen onderweg" te vergemakkelijken, zodat de eindgebruiker 60 V Kress-accu's kan opladen met de "NIEUWE" CyberCapsule.

Gebruikers kunnen de elektronische gebruiksaanwijzingen bekijken op https://www.kress.com/.

OORSPRONKELIJKE GEBRUIKSAANWIJZING VEILIGHEID VAN HET PRODUCT VEILIGHEIDSINSTRUCTIES

⚠ WAARSCHUWING: Lees alle veiligheidsvoorschriften en instructies. Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.

Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de

machine gaan spelen.

1. Lees de instructies voor u begint met laden
2. Gebruik geen opladers voor andere werkzaamheden dan waarvoor ze zijn ontworpen. Laad geen accu's van andere merken op.
3. Probeer geen niet- oplaadbare accu's te laden, deze kunnen oververhit raken.
4. Lekkende batterijen niet verwisselen.

5. Gebruik de oplader niet in regen of natte omstandigheden. Dit kan het risico op een elektrische schok vergroten. Als de oplader en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de oplader niet inschakelt. Houd de accuaansluiting vrij van vuil en stof en reinig deze met een zachte, droge borstel of doek.

6. Open de acculader niet en houdt hem buiten bereik van kinderen.

7. Zorg ervoor dat de connectie tussen de acculader en de accu juist is gepositioneerd en dat er geen vreemde voorwerpen de connectie verstoren.

8. De contacten van de batterij of de lader niet kortsluiten.

9. Houd de aansluitingen van de acculader vrij van vreemde voorwerpen en bescherm deze tegen vuil en vocht. Bewaar de acculader in een droge en vorstvrije ruimte.

10. Tijdens het laadproces, zorg ervoor dat de acculader zich in een goed geventileerde ruimte bevind, uit de buurt van licht ontvlambare materialen. Zorg ervoor dat uw apparatuur en oplader niet onbeheerd worden achtergelaten tijdens het opladen.

11.U krijgt een langere levensduur en betere prestaties als de batterij wordt geladen met een luchttemperatuur tussen 18 °C en 25 °C. Laad de batterij niet bij een luchttemperatuur onder -5 °C of boven 45 °C. U kunt daarmee ernstige schade aan de batterij veroorzaken.

1. Stel het apparaat of de accu niet bloot aan extreme temperaturen.

2. Ontkoppel uw apparaat wanneer het niet wordt opgeladen of nadat het volledig opgeladen is.

3. Laad uitsluitend accu's van hetzelfde model als geleverd door Kress en van modellen die door Kress worden aanbevolen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellenen occupacks mogen niet gedemonteerd, geopend of vernietigd worden.

b)Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden.

Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Houd batterijcellen en occupacks schoon en droog.
g)Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
h)Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
i) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
k) Laad alleen op met een lader met de technische gegevens van Kress.

Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

I) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
m)Houd accupacks buiten het bereik van kinderen.
n)Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
o)Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
p)Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
q)Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
r) Houd de accu uit de buurt van microgolven en hoge druk.
s) Waarschuwing! Gebruik geen niet-oplaadbare batterijen.

BEWAAR DEZE INSTRUC-TIES

GEBRUIKERSHANDLEIDING

VOOR VEREISTEN VAN SNOERLOZE PRODUCTEN

a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken.
b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen.

c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio

of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen:

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.

SYMBOLEN

	Lees de gebruiksaanwijzing
	Waarschuwing
T80A	Zekering
	Positieve aansluiting
	Negatieve aansluiting

[NL]		Veiligheidsklasse
		Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
		Milieuvriendelijke verwijdering van Oude elektrische apparaten mogen niet samen met het restafval worden weggegooid, maar moeten apart worden verwijderd. De inlevering bij de gemeentelijke inzamelpunten via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk om de apparaten naar deze of soortgelijke inzamelpunten te brengen. Met deze kleine persoonlijke moeite draagt u bij tot het hergebruik van waardevolle grondstoffen en de verwerking van giftige stoffen.
		Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het wordt vervolgens gerecycled of verwijderd om de milieu-impact te verminderen.
	Li-Ion
		Batterijpakketten kunnen schadelijk zijn voor het milieu en de volksgezondheid omdat ze schadelijke stoffen bevatten.
		Niet verbranden.
		Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.

OPLAAD PROCEDURE

Opmerking: lees het instructieboekje aandachtig voor gebruik van het Ischap.

WAARSCHUWING: De oplader en het accupack zijn ontworpen om samen gebruikt te worden, probeer dus geen andere

apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk.

OPLADEN

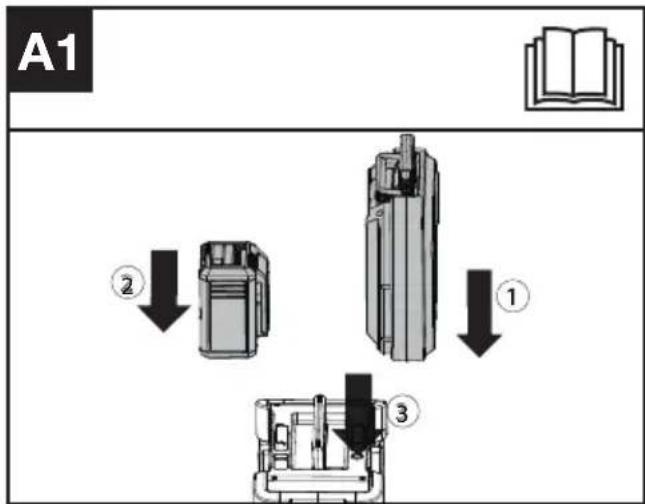

Plaats eerst de CyberCapsule-accu.

Methode 1:

Plaats de Kress 60V-accu en druk op de aan/uit-schakelaar, het opladen begint. (Zie Fig. A1)

Methode 2:

Druk op de aan/uit-schakelaar, het stroomindicatielampje blijft groen en de CyberLiteoplader gaat in stand-bymodus. Plaats de Kress 60V-accu en het opladen begint. (Zie Fig. A2)

1) Nadat de Kress 60V-accu is verwijderd, wordt het oplaadproces beëindigd en gaat de CyberLite-

oplader in de stand-bymodus. In de stand- bymodus blijft het stroomindicatielampje continu branden, terwijl het oplaadlampje niet brandt.

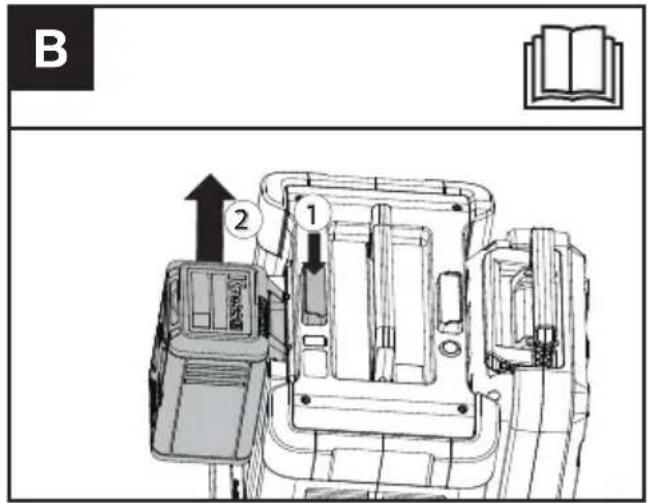

(Zie Fig. B)

OPMERKING: Als de Kress 60V-accu binnen 5 minuten wordt geplaatst, wordt de standbymodus uitgeschakeld en is het opladen begonnen. Zo niet, dan wordt de CyberLiteoplader automatisch uitgeschakeld.

2) Als de CyberPack-accu volledig is opgeladen, gaat de CyberLite-oplader in de stand-bymodus. Als er geen verdere actie wordt ondernomen, wordt de CyberLite-oplader 4 uur later automatisch uitgeschakeld.

B ② ①

UITSCHAKELEN

Methode 1:

Houd de aan/uit-schakelaar 2 seconden ingedrukt en de CyberLite-oplader wordt uitgeschakeld.

Methode 2:

Druk op de ontgrendelingsknop van de accu en verwijder de CyberCapsule-accu, de CyberLite-oplader wordt automatisch uitgeschakeld. (Zie Fig. C)

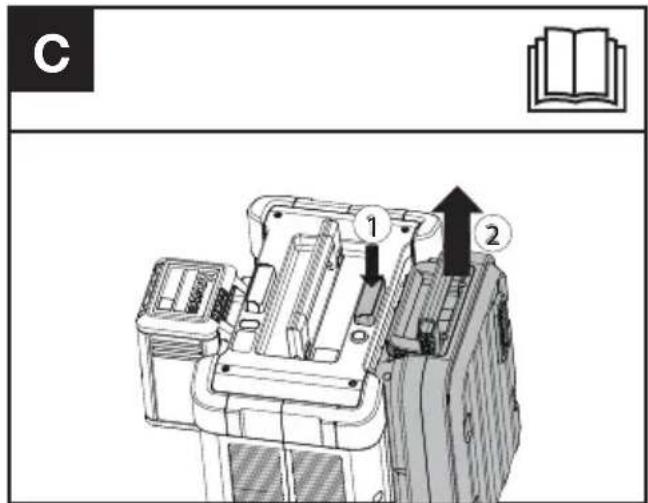

C 1 2

OPLAADINDICATOR

Deze oplader is een "slimme oplader" die is ontworpen om u informatie te geven over de status van uw batterijoplading. Indicatielampjes in de onderstaande tabel geven de oplaadstatus aan.

Als u een foutief oplaadindicatielampje krijgt (brandt

rood, plaatst u een nieuwe batterij om te bepalen of de oplader in orde is. Als de nieuwe batterij correct wordt opgeladen, dan is de originele batterij defect en moet deze worden teruggestuurd naar een erkende Kress-dealer. Als de nieuwe accu hetzelfde probleem vertoont als de oorspronkelijke accu, moet u de oplader laten testen bij een erkend servicecentrum.

OPMERKING: Het oplaadindicatielampje geeft alleen de status van de Kress 60V-accu aan en niet die van de CyberCapsule-accu.

Led licht indicator "opgeladen"

Opmerkingen	Aan/ knipperlicht	Status
Groen knipperend	- - - - - -	Batterij laadt op
Groen aan	—	Volledig geladen
Batterij defect	—	Batterij defect
Rood knipperend	- - - - - -	Batterijtemperatuur Bescherming

Stroomindicatielampje

Opmerkingen Status
Groen aan	Opladen / stand-bymodus
Het stroomindicatielampje knippert twee keer groen en vervolgens één keer rood.	Defecte CyberCapsule-accu
Het stroomindicatielampje knippert drie keer groen en vervolgens één keer rood.	Koelventilator accu defect
Het stroomindicatielampje knippert vier keer groen en vervolgens één keer rood.	Koelventilator lader defect
Het stroomindicatielampje knippert geel.	Defecte aan/uit-schakelaar

BATTERIJTEMPERATUUR BESCHERMING

Deze oplader beschikt over een beschermingsfunctie voor de batterijtemperatuur.

Als de lader detecteert dat een batterij te heet of koud is (Het Licht wordt rood en knippert), dan wordt automatisch het beveiligingscircuit geactiveerd en wordt het opladen uitgesteld totdat de batterij de correcte temperatuur heeft bereikt.

Het opladen begint dan automatisch (Het Licht wordt groen en knippert) Dit verzekert een maximale levensduur van de batterij.

BELANGRIJK VOOR HET OPLADEN:

1. Het is normaal dat de oplader en de batterijen tijdens het opladen warm worden.
2. Als de batterij niet goed oplaadt:
   a. Controleer of de CyberCapsule-accu of de oplader beschadigd is.
   b. Verplaats de oplader en de batterij naar een plaats waar de omgevingstemperatuur ongeveer 18 °C\~25 °C (65 °F to 77 °F).
   c. Als het probleem met laden blijft bestaan, breng het gereedschap, de accu en de oplader naar een gekwalificeerde reparateur.
   d. Het oplaadvermogen binnenin de oplader kan onder omstandigheden, als de oplader in het stopcontact is ingeplugd, worden verminderd door externe materialen. Externe geleidende materialen als metalen onderdelen mogen niet in de buurt komen van de gaten in de oplader. Haal de oplader altijd uit het stopcontact als er geen batterij inzit of als u de oplader wil schoonmaken.

PROBLEEMOPLOSSINGEN

1.WAAROM KAN IK HET ACCUPACK NIET IN DE OPLADER DUWEN?

a) Controleer of de accu en de oplader ontworpen zijn om in combinatie met elkaar te werken.
b) De accu kan maar op één manier in de lader geschoven worden. Draai de accu om totdat deze in de sleuf geschoven kan worden. het signaallampje zou bij opladen van de accu groen moeten knipperen.

De laadtijd is van vele omstandigheden afhankelijk.

Dit is geen defect van het product.

a) Als de accu slechts gedeeltelijk leeg is, kan hij opnieuw volledig worden opgeladen in kortere tijd, dan de nominale laadtijd is.
b) Als de accu en omgevingstemperatuur erg koud/warm zijn, kan het langer duren om weer op te laden. Zoek een geschikte omgeving met de juiste temperatuur om te beginnen met opladen.
c) Als het accupack heel heet is, laadt de accu niet op omdat de hittebeveiliging opladen voorkomt wanneer de temperatuur te hoog is. Wanneer het accupack erg heet is, moet deze uit de oplader gehaald worden en afkoelen tot

kamertemperatuur voordat met het opladen kan worden begonnen.

ONDERHOUD

1. Gebruik een regenkap om de CyberLite-oplader af te dekken op regenachtige dagen.

OPGELET: Gebruik of bewaar de CyberLite-oplader niet in een regenachtige of natte omgeving om corrosie van de elektroden en verkorting van de levensduur te voorkomen. Als de elektroden nat zijn, laadt u de CyberPack-accu's en Kress 60 V-accu's pas op nadat ze volledig droog zijn. Vervang de elektroden als er duidelijke koperroest zichtbaar is.

1. Verwijder zowel de Kress 60V-accu als de CyberCapsule-accu voordat u aanpassingen, service of onderhoud uitvoert. Uw batterij of oplader heeft geen extra onderhoud nodig. Als er stof in de afvoer (a) zit, spoel deze dan met schoon water. Veeg schoon met een droge doek. Plaats uw batterij, oplader en elektrisch gereedschap altijd op een droge plaats. (Zie Fig. D)

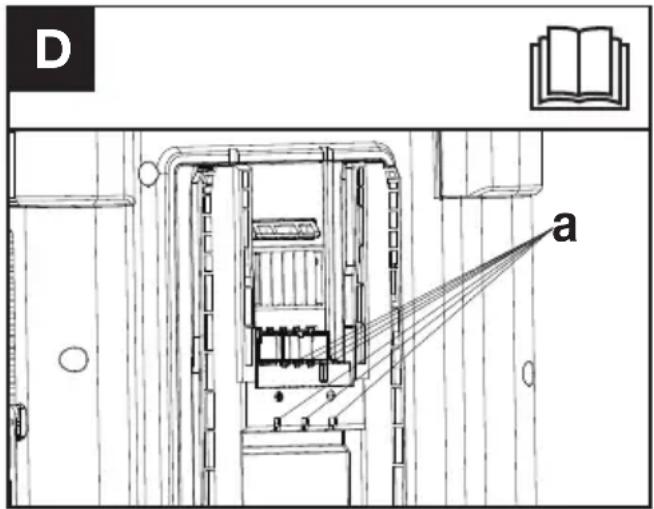

D a

1. Als er stof op de luchtslang zit, gebruik dan een gereedschap om een kant van de voorruit op te tillen, verwijder de luchtslang en spoel af met schoon water. (Zie Fig. E)

Problemen Oorzaken Oplossingen
De CyberLite-oplader wordt automatisch uitgeschakeld.	De CyberCapsule-accu is te koud of te warm.	Laat de CyberCapsule-accu op normale temperatuur komen en laad hem op.
	De CyberCapsule-accu is leeg of defect.	Vervang door een nieuwe CyberCapsule-accu.
De Kress 60V-accu kan niet worden opgeladen.	De CyberLite-oplader is defect.	Breng het terug naar een erkende Kress-dealer.
	De CyberCapsule-accu is defect.	Vervang door een nieuwe CyberCapsule-accu.
	Controleer of het stroomindicatielampje geel knippert.	Breng het terug naar een erkende Kress-dealer.
	Communicatieaf-wijking	Veeg de vloeistof weg of verwijder vreemde voorwerpen uit de oplaadpoort. Als het probleem niet kan worden opgelost, ga dan terug naar een erkende Kress-dealer.

TECHNISCHE GEGEVENS

Ingangsspanning	60 V---30 A
Saída do carregador 60 V	---30 A
Beschermingsgraad IPX5
Tempo de carregamento (aprox.)(CyberLite-oplader+CyberCapsule-accu)
4.0 Ah CyberPack 12 min
4.0 Ah CyberPack Nano 30 min
5.0 Ah CyberPack 12 min
Classe de protecção
Peso 11.8 kg

De oplaadtijd varieert bij verschillende temperaturen. De technische gegevens van de types, het aantal cellen en het nominale vermogen van de batterijen dat kan worden opgeladen, kunt u aflezen van het naamplaatje van de batterijdoos dat door Kress is geleverd.

Technische gegevens voor de batterij (optioneel)

Frequentiebanden voor Bluetooth, MHz	2400-2483.5 MHz
Maximaal uitgezonden vermogen voor Bluetooth, dBm	8 dBm

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen.

Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

WIJ,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Namens Positec verklaar ik dat het product

Voldoet aan de volgende richtlijnen:

2014/30/EU, 2011/65/EU & (EU)2015/863

Standaards in overeenstemming met

EN 60335-1, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

M A

C€

2024/01/29

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd
