KÄYTTÖOHJE KAC844 KRESS

Tuoteturvallisuus....161

Lataaminen....164

Vianetsintä....166

Huoltotoimenpiteet....166

Vianmääritys....167

Tekniset tiedot....167

Ympäristönsuojelu....167

Vaatimustenmukaisuusvakuutus....168

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

KÄYTTÖTARKOITUS

CyberLite-laturi on suunniteltu helpottamaan "lataamista tien päällä", antaen loppukäyttäjän Iadata 60V Kress-akkuja "UUDESTA" CyberCapsulesta.

FIN

Käyttäjät voivat tutustua sähköisiin ohjeisiin osoitteessa https://www.kress.com/.

ALKUPERÄISET OHJEET TUOTETURVALLISUUS TURVALLISUUSOHJEET

⚠️ VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Lue kaikki ohjeet. Lue kaikki turvallisuusvaroitukset ja ohjeet. Lue kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentuneet fyysiset, aistilliset tai henkiset kyvyt, tai ei kokemusta tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö valvo laitteen käyttöä tai anna opastusta sen käyttöön.

Lapsia on valvottava, jotta he eivät leiki laitteella. Lapset eivät saa tehdä puhdistus- tai kunnossapitotoimia ilman valvontaa.

AKKULATURIA KOSKEVIA LISÄTURVALLISUUSOHJEITA

1. Lue ohjeet ennen lataamista.
2. Älä käytä latureita muihin kuin niiden suunniteltuun käyttötarkoitukseen. Älä lataa muiden valmistajien akkuja.
3. Älä lataa uudelleen akkuja, jotka eivät ole uudelleen ladattavia. Ne saattavat ylikuumeta tai mennä rikki.
4. Älä lataa vuotavaa akkua.
5. Älä käytä laturia sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laturi ja akku kastuvat sateessa käytön aikana, tulee ne kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laturi ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
6. Älä avaa yksikköä ja pidä se lasten ulottumattomissa.
7. Varmista, että akkulaturi on liitetty oikein akkuun ja että se on muitta esineiltä vapaa.
8. Älä lyhennä akun tai latürin liittimiä.
9. Varmista, että akkulaturin aukot ovat tyhjät ja suojaa ne lialta ja kosteudelta. Säilytä laturi kuivassa ja pakkaselta suojassa olevassa paikassa.
   10.Akkua ladatessa varmista,

että laturi on hyvin ilmastoidussa paikassa ja ettei lähistöllä ole tulenarkoja materiaaleja. Varmista, että laitteet ja laturi eivät jää valvomatta latauksen aikana.

1. Pidempi kestoikä ja parempi suorituskyky voidaan saavuttaa, jos akkuyksikkö ladataan ilman lämpötilan ollessa välillä 18 °C ja 25 °C. Älä lataa akkuyksikköä ilman lämpötilojen ollessa alle -5 °C, tai yli 45 °C.
   12.Älä altista laitetta tai akkua korkeille lämpötiloille.
   13.Irrota laite, kun sitä ei ladata tai lataus on päättynyt.
2. Lataa ainoastaan samoja Kress in toimittamia tai Kress in suosittelemia akkumalleja.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b)Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä,

kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.
d)Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Pidä akku puhtaana ja kuivana.
g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.
i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.
j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k)Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.

m)Pidä akku lasten ulottumattomissa.

n)Säilytätuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.

o)Poista akku laitteesta, kun laitetta ei käytetä.

p)Hävitä käytetty akku oikein.

q)Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa

aiheuttaa haitallisia häiriöitä, ja

(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

c)HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

- Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.

- Lisää laitteen ja vastaanottimen välistä etäisyyttä.

- Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.

- Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOLIT

		Lue käyttöoppaasta
FIN		Varoitus
	T80A	Sulake
		Positiivinen napa
		Negatiivinen napa
		Kaksoiseristys
	Li-Ion	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita

	Käytettyjä sähkölaitteita ei saa heittää pois kotitalousjätteen mukana. Toimita ne kierrätyspisteseen.Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.
	Ympäristöystävällinen hävittäminen. Vanhoja sähkölaitteita ei saa hävittää tavallisen kotijätteen mukana, vaan ne on hävitettävä erikseen. Yksityishenkilöiden kautta tapahtuva jätehuolto yhteisessä keräyspisteessä on maksutonta. Vanhojen laitteiden omistaja on velvollinen tuomaan laitteet tällaisiin tai tällaisia vastaaviin keräyspisteisiin. Tällä pienellä henkilökohtaisella panostuksella edistät arvokkaiden raaka-aineiden kierrätystä ja myrkyllisten aineiden käsittelyä.
	Ei avotuleen
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.

LATAAMINEN

HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

VAROITUS: Laturi ja akkupakkaus on erityisesti suunniteltu toimimaan yhdessä. Älä käytä muita akkupakkauksia tai latureita. Älä koskaan työnnä tai anna pudota metalliesineitä laturiin tai akkupakkaukseen. Se voi johtaa mahdollisesti vaaratilanteen aiheuttavan sähkövian syntymiseen.

LATAAMINEN

Laita ensin CyberCapsule-akku

Menetelmä 1:

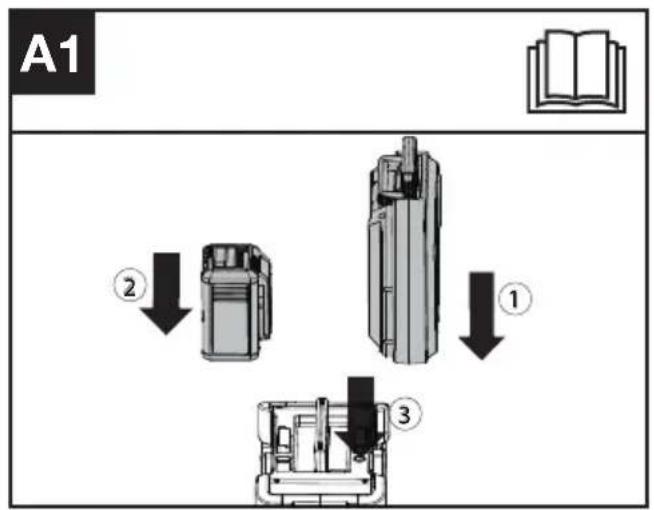

Laita Kress 60V-akku ja paina on/off-virtakytkintä ja lataus käynnistyy. (Katso kuva A1)

Menetelmä 2:

Paina on/off-virtakytkintä, akun merkkivalo pysyy vihreänä ja CyberLite-laturi siirtyy valmiustilaan. Laita Kress 60V-akku ja lataus käynnistyy. Katso kuva A2)

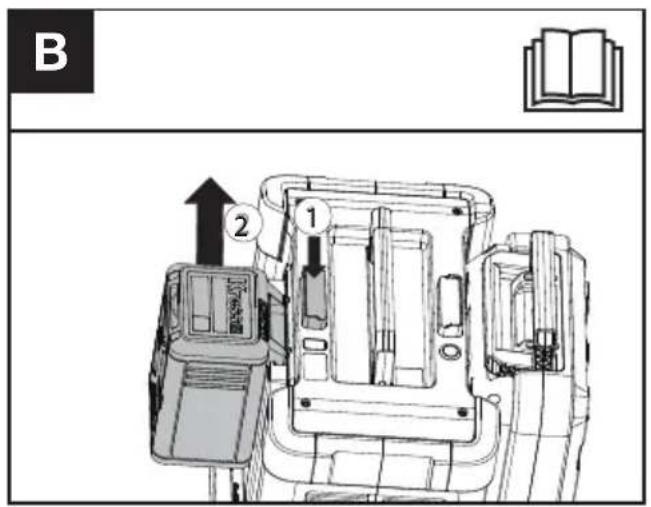

1) Kress 60V -akun irrottamisen jälkeen lataustoiminto keskeytetään ja CyberLite-laturi siirtyy valmiustilaan. Valmiustilan aikana akun merkkivalo pysyy jatkuvasti päällä, kun taas latauksen merkkivalo on sammuneena. (Katso kuva B)

HUOMAA: Jos Kress 60V-akku laitetaan viiden minuutin kuluessa, valmiustila päättyy ja lataus käynnistyy. Jos ei laiteta, CyberLite-laturi sammu automaattisesti.

B ① ②

2) Kun Kress 60V-akku on ladattu täyteen siirtyy

CyberLite-laturi valmiustilaan. Mikäli muita toimenpiteitä ei ole, CyberLite-laturi sammu automaattisesti neljän tunnin kuluttua.

SAMMUTTAMINEN

Menetelmä 1:

Paina on/off-virtakytkintä ja pidä se painettuna kahden sekunnin ajan ja CyberLite-laturi sammuu.

Menetelmä 2:

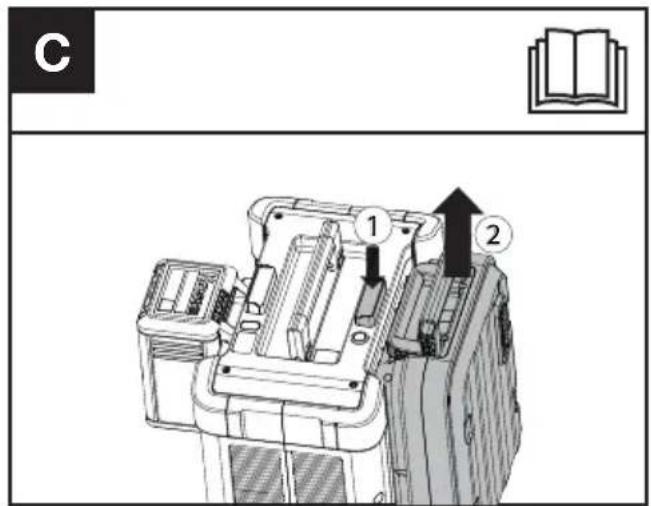

Paina akkuyksikön vapautuspainiketta ja irrota CyberCapsule-akku ja CyberLite-laturi sammuu automaattisesti. (Katso kuva C)

C 1 2

LATAUKSEN MERKKIVALO

Laturi on "älylaturi", joka on suunniteltu antamaan tietoa akun latauksen tilasta. Alapuolella taulukossa olevat merkkivalot näyttävät latauksen tilan. Jos näkyviin tulee viallisen latauksen merkkivalo (punainen valo palaa), liitä uusi akku varmistaaksesi, että laturi on kunnossa. Jos uusi akku lataa normaalisti, alkuperäinen akkuyksikkö on viallinen ja se pitää palauttaa valtuutetulle Kress-jälleenmyyjälle. Jos uudessa akussa on sama ongelma kuin alkuperäisessä akkuyksikössä, testauta laturi valtuutetussa huoltopisteessä.

HUOMAA: Latauksen merkkivalo osoittaa ainoastaan Kress 60V-akun tilan, mutta ei CyberCapsule-akun tilaa.

Latauksessa-merkkivalo

Huomautukset	Päällä/ Vilkkuu	Tila
Vilkkuva vihreä	- - - - -	Latautuu
Vihreä palaa	—	Täysin ladattu
Punainen palaa		Viallinen akku
Vilkkuva punainen	- - - - -	Akun lämpötilan suojaus

Akun merkkivalot

Huomautukset Tila
Vihreä palaa Lataus/valmiustila
Akun merkkivalo vilkku kahdesti vihreänä ja sitten kerran punaisena.	Viallinen CyberCapsule-akku
Akun merkkivalo vilkku kolmesti vihreänä ja sitten kerran punaisena.	Viallinen akun jäähdytyspuhallin
Akun merkkivalo vilkku neljästi vihreänä ja sitten kerran punaisena.	Viallinen laturin jäähdytyspuhallin
Akun merkkivalo vilkkuu keltaisena.	Viallinen on/off-kytkin

AKUN LÄMPÖTILAN SUOJAUS

Tässä laturissa on akun lämpötilan suojaustoiminto. Kun laturi havaitsee akkuyksikön, joka on liian kuuma tai kylmä (valo on punainen ja se vilkkuu), se aktivoi automaattisen suojauspiirin ja keskeyttää latauksen, kunnes akkuyksikkö on saavuttanut oikean lämpötilan. Silloin latausprosessi alkaa automaattisesti (Valo on vihreä ja se vilkkuu). Tämä ominaisuus varmistaa akkujen mahdollisimman pitkän käyttöiän.

1. Ladattaessa on normaalia, että laturi ja akkuyksikkö tuntuvat joskus lämpimiltä kosketettaessa.
2. Jos akkuyksikkö ei lataudu oikein:
   a. Tarkasta, onko CyberCapsule-akku tai laturi vaurioitunut
   b. Siirrä laturi ja akkuyksikkö paikkaan, jossa ympäröivän ilman lämpötila on noin 18 °C\~25 °C (65 °F to 77 °F).
   c. Mikäli lataus ei edelleenkään onnistu, vie työkalu, akkupakkaus ja laturi valtuutettuun palvelukeskukseen.
   d. Tietyissä olosuhteissa laturin ollessa kytkettynä virtalähteeseen vierasesineet saattavat aiheuttaa laturin sisällä olevissa paljaissa latauskoskettimissa oikosulun. Sähköä johtavat vieraat materiaalit, kuten metallihiukkaset, on pidettävä poissa laturin koloista. Irrota aina laturi

virtalähteestä silloin, kun siinä ei ole akkuyksikköä tai ennen kuin se aiotaan puhdistaa.

VIANETSINTÄ

1. EN SAA AKKUA SOPIMAAN AKKULATURIIN. MIKSI?

a) Tarkista että laturi ja akku on suunniteltu toimimaan yhdessä.
b) Akku sopii akkulaturiin vain yhdessä asennossa. Kierrä akkua ympäri, kunnes sen voi työntää koloon, merkkivalon tulisi olla vihreä ja vilkkua, kun akkua ladataan.

2. SYITÄ ERILAISIIN LATAUSAIKOIHIN

Latausaikoihin voivat vaikuttaa monet syyt, jotka eivät ole tuotteen vikoja.

a) Jos akkuyksikön lataus on purkautunut vain osittain, se saattaa latautua uudelleen nimellistä latausaikaa lyhyemmässä ajassa.
b) Jos akkuyksikkö ja ympäröivä lämpötila ovat hyvin kylmiä/kuumia, uudelleenlatautuminen voi kestää pidempään. Etsi lataamista varten sopiva ympäristö ja oikea ilman lämpötila.
c) Jos akkupakkaus on hyvin kuuma, poista akkupakkaus laturista, anna akkupakkauksen jäähtyä ensin ympäristön lämpötilaan ja sitten latauksen voi aloittaa.

HUOLTOTOIMENPITEET

1. Käytä sadesuojaa suojataksesi CyberLite-laturia sateisina päivinä.

VAROITUS: Älä käytä tai säilytä CyberLite-laturia sateessa tai märkänä elektrodien korroosion ja käyttöiän lyhenemisen välttämiseksi. Lataa CyberPack- ja Kress 60 V -akut sen jälkeen, kun elektrodit ovat täysin kuivat, jos ne ovat kastuneet. Vaihda elektrodit, jos niissä näkyy vihreää patinaa.

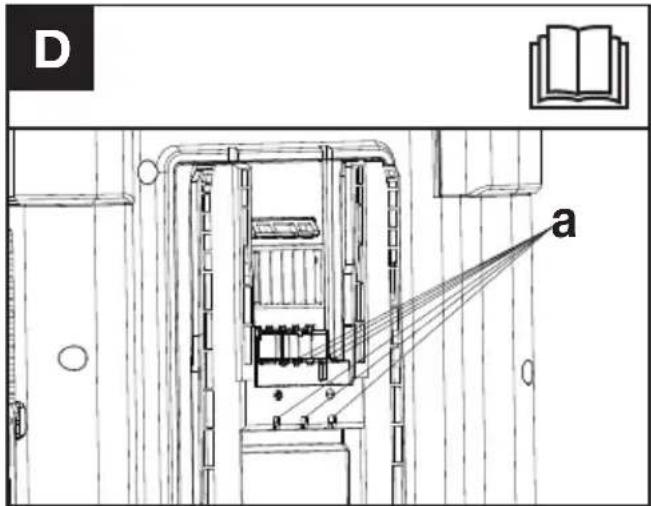

1. Irrota sekä Kress 60V- että CyberCapsule-akku ennen säätöjen tai huoltojen suorittamista. Jos poistoputkessa (a) on pölyä, huuhtele se puhtaalla vedellä. Pyyhi puhtaaksi kuivalla kankaalla. Sijoita aina akkusi, laturisi ja sähkötyökalusi kuivaan paikkaan. (Katso kuva D)

D a

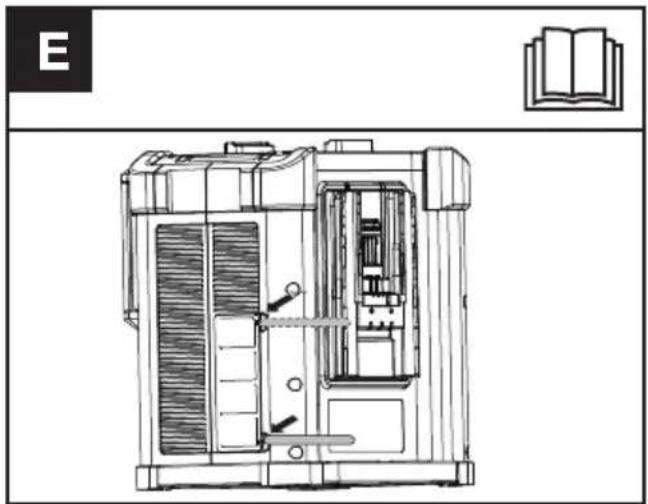

1. Mikäli säleikössä on pölyä, nosta ikkuna yhdeltä reunalta työkaluilla, poista säleikkö ja huuhtele se puhtaalla vedellä. (Katso kuva E)

Ongelmat	Syyt Ratkaisut
CyberLite-laturi sammuu automaattisesti.	CyberCapsule-akku on liian lämmin tai liian kylmä	Anna CyberCapsule-akun saavuttaa normaali lämpötila ja lataus.
	CyberCapsule-akku on täysin tyhjä tai viallinen	Korvaa uudella CyberCapsule-akulla.

Kress 60V-akkua ei voi ladata.	CyberLite-laturi on viallinen.	Palauta tuote valtuutetulle Kress-jälleenmyyjälle.
	CyberCapsule-akku on viallinen.	Korvaa uudella CyberCapsule-akulla.
	Tarkasta, vilkkuuko akun merkkivalo keltaisena.	Palauta tuote valtuutetulle Kress-jälleenmyyjälle.
	Yhteysongelma	Pyyhi neste pois tai irrota vieraat esineet latausliittimestä. Jos ongelma ei ratkea, palauta valtuutetulle Kress-jälleenmyyjälle.

TEKNISET TIEDOT

Syöttöjännite	60 V---30 A
Ulostulojännite 60 V	---30 A
IP-luokitus IPX5
Latausaika (noin)(CyberLite-laturi+CyberCapsule-akku)
4.0 Ah CyberPack 12 min
4.0 Ah CyberPack Nano 30 min
5.0 Ah CyberPack 12 min
Suojausluokka
Paino 11.8 kg

Latausaika vaihtelee eri lämpötiloissa. Akkujen tyyppien tekniset tiedot, kennojen lukumäärä ja nimellinen latauskapasiteetti on ilmoitettu Kress in akkuihin kiinnitetyssä nimikilvessä.

Akkuyksikön tekniset tiedot (valinnainen)

Bluetoothin taajuusalueet, MHz	2400-2483.5 MHz
Bluetoothin suurin lähetysteho, dBm	8 dBm

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Vakuutamme Positecin puolesta, että tuote

Selostus

DC-DC-laturi

Tyyppi

KAC844

täyttää seuraavien direktiivien määräykset,

2014/30/EU, 2011/65/EU & (EU)2015/863

Yhdenmukaiset standardit

EN 60335-1, EN IEC 55014-1, EN IEC 55014-2,

EN IEC 63000

Henkilö valtuutettu laatimaan teknisen tiedoston,

Navn Marcel Filz

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd
