HASZNÁLATI ÚTMUTATÓ GHH-E 20 Li OA Gardol

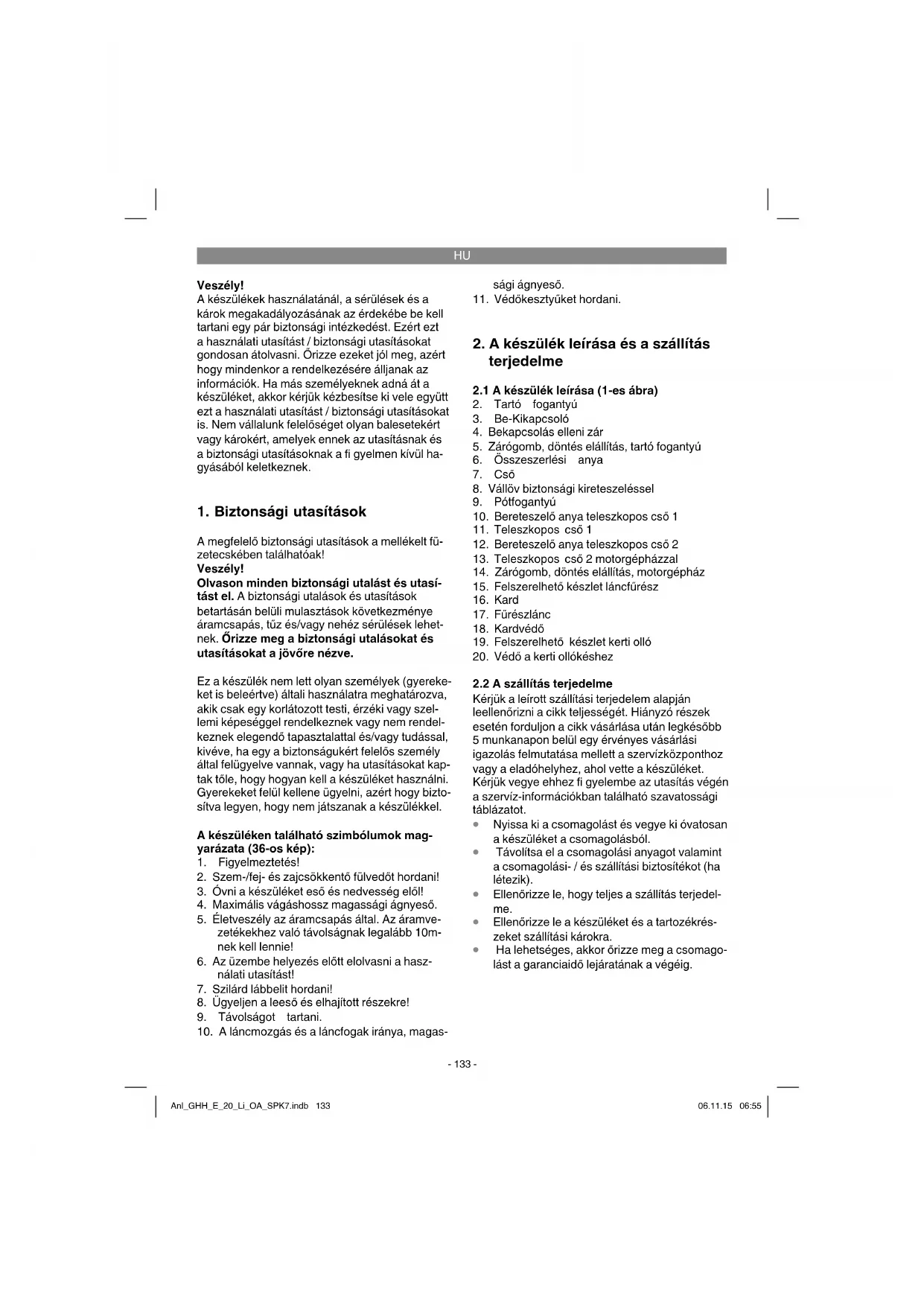

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve. Ez a készülék nem lett olyan személyek (gyereke- ket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szel- lemi képeséggel rendelkeznek vagy nem rendel- keznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kap- tak tőle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy bizto- sítva legyen, hogy nem játszanak a készülékkel. A készüléken található szimbólumok mag- yarázata (36-os kép):

2. Szem-/fej- és zajcsökkentő fülvedőt hordani!

3. Óvni a készüléket eső és nedvesség elől!

4. Maximális vágáshossz magassági ágnyeső.

5. Életveszély az áramcsapás által. Az áramve-

zetékekhez való távolságnak legalább 10m- nek kell lennie!

6. Az üzembe helyezés előtt elolvasni a hasz-

7. Szilárd lábbelit hordani!

8. Ügyeljen a leeső és elhajított részekre!

9. Távolságot tartani.

10. A láncmozgás és a láncfogak iránya, magas-

11. Védőkesztyűket hordani.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (1-es ábra)

4. Bekapcsolás elleni zár

5. Zárógomb, döntés elállítás, tartó fogantyú

6. Összeszerlési anya

8. Vállöv biztonsági kireteszeléssel

10. Bereteszelő anya teleszkopos cső 1

11. Teleszkopos cső 1

12. Bereteszelő anya teleszkopos cső 2

13. Teleszkopos cső 2 motorgépházzal

14. Zárógomb, döntés elállítás, motorgépház

15. Felszerelhető készlet láncfűrész

19. Felszerelhető készlet kerti olló

20. Védő a kerti ollókéshez

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Anl_GHH_E_20_Li_OA_SPK7.indb 133Anl_GHH_E_20_Li_OA_SPK7.indb 133 06.11.15 06:5506.11.15 06:55HU

Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Tartófogantyú komplett

Cső a motoregységgel komplett

Vállöv biztonsági kireteszeléssel

Felszerelhető készlet láncfűrész

Felszerelhető készlet kerti olló

Védő a kerti ollókéshez

Eredeti üzemeltetési útmutató

Biztonsági utasítások

3. Rendeltetés szerinti használat

Magassági ágnyetsző (láncfűrész teleszkóp- nyéllel) A láncfűrész felszerelhető készletet csak a vele szálított motorfejre szabad felszerelni. A teleszkópnyéllel levő láncfűrész a fákon történő ágnyesési munkákra van előrelátva. Nem al- kalmas nagy méretű fűrészelési munkákra és fakivágásokra, valamint fáktol eltérő anyagok fűrészelésére. Kerti olló A kerti olló felszerelhető készletet csak a vele szálított motorfejre szabad felszerelni. Vigyázat! Ez a kerti olló sövények, bokrok és bo- zótok vágására alkalmas. Vigyázat! Ne használja fel a készüléket a fű nyírására. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva.

Magassági ágnyeső Kardhossz: .............................................. 200 mm Vágáshossz max.: ................................... 170 mm Láncosztás: ......................................... 3/8“ 33 fog Láncerősség: ............................(0,050“) - 1,3 mm Lánckerék: ........................................... 6 fog, 3/8“ Vágássebesség a névleges fordulatszámnál: .....................................3,76 m/s Olajtartály-töltési mennyiség: .................. 125 cm

Nettó súly tartozék nélkül: ...........................3,4 kg Fűrészlánc: ..............................Oregon 91P033X, .......................................Kangxin 3/8 8050X33DL Kard: ................. Oregon 080NDEA041 (520089), ........................................Kangxin AP08-33-507P Kerti olló Kardhossz: .............................................. 450 mm Vágáshossz max.: ................................... 400 mm Fogtávolság: ............................................. 16 mm Vágások/perc: .............................................. 1700 Figyelem! A készülék akkuk és töltőkészülék nélkül lesz les- zállítva és csak a Power-X-Change szeriai Li-Ion akkukkal szabad használni! Power-X-Change 20 V, 1,5 Ah ................................. 5 Li-Ion elemek 20 V, 3,0 Ah ............................... 10 Li-Ion elemek 20 V, 4,0 Ah ............................... 10 Li-Ion elemek A Power-X-Change szeriának a Li-Ion akkujait csak a Power-X-Charger-el szabad tölteni. Töltőkészülék Hálózati feszültség .............200-250 V ~ 50-60 Hz Kimenet Névleges feszültség ...............................21 V d. c. Névleges áram ...................................... 3.000 mA Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az ISO 22868 szerint lettek mérve. Anl_GHH_E_20_Li_OA_SPK7.indb 134Anl_GHH_E_20_Li_OA_SPK7.indb 134 06.11.15 06:5506.11.15 06:55HU

.......................................3 dB Hangteljesítményszint L

.......................................3 dB Hangteljesítményszint L

garantálva .. 102 dB(A) Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. A rezgésösszértékek (három irány vektoriális öss- zege) az ISO 22867 szerint lettek mérve. Fogantyú teher alatt Rezgésemisszióérték a

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet has- ználni az elektromosszerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

5. Üzembevétel előtt

A készülék, akkuk és a töltőkészülék nélkül lesz szállítva! Vigyázat! Csak azután szerelje fel az akkut, miután a készüléket már teljesen összeszerelte és miután minden beállítást elvégzett. Hordjon mindig védőkesztyűket, ha munkákat végezne el a készüléken, azért hogy elkerülje a sérüléseket. Csomagoljon minden részt gondosan ki és ellenőrizze le őket teljességükre (1-es ábra).

5.1 Összeszerelés, általánosan

a) Ábrák 2-töl – 3-ig: A dudorodásig (7a) rádugni a csövet (7) a tartó fogantyú gépházra (2a) és a felszerelési anyával (6) feszesre csavarozni. b) 4-es ábra: A vállöv (8) karabinerét (A) be- akasztani az övtartóba (B). c) Ábra 4a: A pótfogantyú az a fogantyúból (N), a hatszögletes csavarból (P) és a zárból (F) áll. Ezt az ábrázolás szerint kell a fogan- tyútartóra (U) felszerelni. Nyomja ahhoz a hatszögletes csavart (P) a fogantyúba (N) és csavarozza a zárral (F) feszesre.

5.2 A láncfűrészek összeszerelése –

felszerelhető készlet ( magassági ágnyesőkénti használathoz)

5.2.a A kard és a fűrészlánc felszerelése

Kiengedni a lánckerékburkolat rögzítőcsavarját (C) (5-ös ábra).

Levenni a lánckerék burkolatát.

Az ábrázolás szerint befektetni a láncot a kard horonyába (6-os ábra/poz. E).

Az ábrázolás szerint befektetni a kardot a lánccal a láncfűrész befogadójába (7-es ábra) Ennél a láncot a kis fogaskerék köré vezetni (7-es ábra/poz. K).

Feltenni a lánc burkolatát és a rögzítőcsavarral (8-as ábra/poz. C) kézfes- zesre meghúzni. A rögzítőcsavart csak a láncfeszesség (lásd az

5.2.b-s pontot) beállítása után véglegesen fes-

5.2.b A fűrészlánc megfeszítése

Vigyázat! A leellenőrzés és a beállítási munkála- tok előtt mindig levenni az akkut a készülékről. Hordjon mindig védőkesztyűket, ha munkákat végezne el a láncfűrészen, azért hogy elkerülje a sérüléseket.

burkolat rögzítőcsavarját (C) (5-ös ábra).

A láncfeszítőcsavar által beállítani a láncfes- zességet (9-es ábra / poz. D). Jobbracsa- varás növeli a láncfeszességet, balracsavarás csökkenti a láncfeszességet. A fűrészlánc akkor van helyesen megfeszítve, ha a kard közepén cca. 2 mm-re meg lehet emelni (10- es ábra).

Feszesre csavarni a lánckerékburkolat rögzítőcsavarját (C) (8-as ábra). Utasítás! Minden láncszemnek rendesen benne kell feküdnie a kard vezető horonyában. Utasítások a lánc megfeszítéséhez: A fűrészláncnak, ahhoz hogy egy biztos üzemet garantáljon helyesen meg kell feszítve lennie. Az optimális feszességet azon ismeri fel, ha a kard közepén a fűrészláncot körülbelül 2 mm-re meg lehet emelni. Mivel a fűrészlánc a fűrészelésnél felhevül és azáltal megváltozik a hossza, kérjük ellenőrizze le legkésőbb minden 10 percben a láncfeszességet és állítsa be szükség esetén. Ez főleg új fűrészláncokra érvényes. A befejezett munka után lazítsa meg a fűrészláncot, mivel ez a lehülésnél megrövidül. Ezáltal megakadályozza, hogy a lánc kárt vegyen.

5.2.c A fűrészlánc kenése

Vigyázat! A leellenőrzés és a beállítási munkála- tok előtt mindig levenni az akkut a készülékről. Hordjon mindig védőkesztyűket, ha munkákat végezne el a láncfűrészen, azért hogy elkerülje a sérüléseket. Utasítás! Ne üzemeltese sohasem a lán- cot fűrészláncolaj nélkül! A láncfűrésznek a fűrészláncolaj nélküli vagy a fi gyelőablak alatti olajállással való használata a láncfűrész me- grongálódásához vezet! Utasítás! Figyelembe venni a hőmérsékleti viszo- nyokat: Különböző környezeti hőmérsékleteknek nagyon különböző viszkozitású kenőszerekre van szüksége. Alacsony hőmérsékleteknél, elegendő olajfi lm eléréséhez egy hígfolyós olajra (alacsony viszkozitás) van szükség. Ha ugyanazt az olajat nyáron használná, akkor ez már eleve a magasabb hőmérsékletek által tovább csepfolyó- sodna. Azáltal megszakadhat az olajfi lm, a lánc túlhevülhet és megrongálódhat. Továbbá elég a kenőolaj és azáltal szükségtelenül károsanyag megterheléshez vezet. Olajtartályt feltölteni (11-es ábra):

Egy sík felületre leálllítani a láncfűrészt

Megtisztítani az olajtartályfedél körüli részt (poz. 31) és azt azután kinyitni.

Megtölteni a tartályt (poz. 30) fűrészláncolajjal. Ügyeljen ennél arra, hogy ne kerüljön piszok a tartályba, azért hogy ne duguljon el az olaj porlasztó.

Bezárni az olajtartály fedelét (poz. 31). A láncfűrész – a felszerelhető készlet összeszere- lése után valamint nemhasználata esetén dugja a kardvédőt (1-es ábra/poz. 18) a fűrészlánccal felszerelt kardra, azért hogy elkerülje a sérülé- seket.

5.3 Láncfűrésznek – felszerelhető készle-

tetnek a motorfejre történő felszerelése (ábrák 12-től – 13-ig) A kardvédőnek a felszerelt fűrészláncos kardra rá múszáj tolva lennie, azért hogy elkerülje a sé- rüléseket.

1. A fűrészláncot – a felszerelhető készletet és

a motorfejet úgy helyezni el, hogy a mindkét részen levő nyílak megegyezzenek egymás- sal.

2. Nyomja a láncfűrészt - felszerelhető kész-

letet a motorfej ellen. Ezáltal jobbra el lesz tolva a bereteszelőgomb (R). Fordítsa el jobbra a láncfűrészt - felszerelhető kész- letet. A láncfűrész - felszerelhető készlet bereteszeli magát a motorfejen és feszesen fel van szerelve. Ezáltal balra el lesz tolva a bereteszelőgomb (R).

5.4 90°-ban elfordítani a láncfűrészt -

felszerelhető készletet a motorfejen (14- es ábra) A felszerelt fűrészláncos kardra rá múszáj tolva lennie a kardvédőnek, azért hogy elkerülje a sé- rüléseket.

1. Húzza jobbra a bereteszelőgombot (R).

2. Fordítsa el 90°-ban balra a láncfűrészt

- felszerelhető készletet. A láncfűrész - felszerelhető készlet bereteszeli magát a motorfejen és feszesen fel van szerelve.

5.5 Láncfűrészt – felszerelhető készletet

eltávolítani a motorfejről (ábrák 12-től – 13-ig) A kardvédőnek a felszerelt fűrészláncos kardra rá múszáj tolva lennie, azért hogy elkerülje a sé- rüléseket.

1. Húzza jobbra a bereteszelőgombot (R).

2. Fordítsa addig el a láncfűrészt - felszerelhető

készletet, amig a motorfejen és a láncfűrészen - felszerelhető készleten levő nyilak egymással meg nem egyeznek és azt el nem lehet távolítani.

5.6 Kerti ollókat – felszerelhető készletet a

motorfejre történő felszerelése (ábrák 15- től – 16-ig) A védőnek rá kell tolva lennie a kerti ollókésre, azért hogy elkerülje a sérüléseket.

1. A kerti ollót – a felszerelhető készletet és a

motorfejet úgy helyezni el, hogy a mindkét részen levő nyílak megegyezzenek egymás- sal.

2. Nyomja a kerti ollókat - felszerelhető készletet

a motorfej ellen. Ezáltal jobbra el lesz tolva a bereteszelőgomb (R). Fordítsa el jobbra a kerti ollókat - felszerelhető készletet A kerti ollók - felszerelhető készlet bereteszeli magát a motorfejen és feszesen fel van szerelve. Ezáltal balra el lesz tolva a bereteszelőgomb (R).

5.7 Kerti ollók – felszerelhető készletek eltá-

volítása a motorfejröl (ábrák 15-től – 16- ig) A védőnek rá kell tolva lennie a kerti ollókésre, azért hogy elkerülje a sérüléseket.

1. Húzza jobbra a bereteszelőgombot (R).

2. Fordítsa addig el a kerti ollókat - felszerelhető

készletet, amig a motorfejen és a kerti ollókon - felszerelhető készleten levő nyilak egymás- sal meg nem egyeznek és azt el nem lehet távolítani.

5.8 A pótfogantyú beállítása (ábrák 17-tól –

18-ig) a) A pótfogantyú döntésének a beállítása Eressze meg (a) a zárt (F) Állítsa be a pótfogan- tyú (9) kívánt döntését. Zárja be (b) a zárt (F). b) Eltolni a pótfogantyút Nyissa meg (a) a zárt (H) és tolja a pótfogantyút (9) a kívánt helyre. Zárja be (b) a zárt (F).

5.9 Vállövet feltenni

Figyelmeztetés! Munka közben mindig egy vállövet hordani. Mielőtt kieresztené a vállövet, mindig kikapcsolni a készüléket. Fennáll a sérülés veszélye.

1. Akassza be a karabinert (4-es ábra/poz.A) az

2. Fektese fel a vállövet (19-es ábra/poz. 8) a

3. Az övhosszat úgy beállítani, hogy az övtartó

csípőmagasságban legyen (19-es ábra).

4. A vállöv egy csattal van felszerelve. Ha

szükséges a készülék gyors lerakása, akkor nyomja az akasztókat össze (20-as ábra).

5. A készüléken az övhelyzetnek a megváltozta-

tásához, nyomja egymás ellen a két fémhur- kot (4-es ábra/poz. L / M) és tolja el a csövön az övtartót.

5.10 A tartófogantyú döntésének a beállítása

(21-es ábra) Nyomja mind a két zárófejet (5) és állítsa be 4 rögzítő pecekfokozatba a tartófogantyú (2) dön- tését.

5.11 A motorgépház döntésének a beállítása

(22-es ábra) Nyomja mind a két zárófejet (14) és állítsa be 7 rögzítő pecekfpkpzatba a motorgépház (13a) döntését.

5.12 A teleszkopos cső beállítása

1. Balracsavarás által kinyitni a teleszkopop-

bezáró anyát (10 + 12).

2. Húzza annyira ki a teleszkopcsöveket (11

+ 13) amennyire ez a munkamagassághoz szükséges.

3. Jobbracsavarás által bezárni a teleszkopop-

bezáró anyát (10 + 12).

5.13 Az akku felszerelése

(ábrák 24-től – 25-ig) Nyomja meg a 24-es ábrán láthatóan az akku reteszelő taszterját (T) és tolja az akkut az arra előrelátott akkubefogadóba. Miután az akku a 25-ös ábra szerinti pozícióban látható, ügyelni a reteszelő taszter bereteszelésére! Az akku kisze- relése az ellenkező sorrendben történik!

5.14 Az akku feltöltése (26-os ábra)

1. Kivenni az akku-csomagot a készülékből. Eh-

hez nyomni a reteszelő tasztert (T).

2. Hasonlítsa össze, hogy a típustáblán me-

gadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (21) hálózati csatlakozóját a dugaszoló aljzatba. Pislogni kezd a zöld LED.

3. Dugja a töltőkészülékre (21) az akkut (1).

4. „A töltőkészülék kijelzése” alatti pontban egy

táblázat található a töltőkészüléken levő LED jelzések jelentéseivel. Anl_GHH_E_20_Li_OA_SPK7.indb 137Anl_GHH_E_20_Li_OA_SPK7.indb 137 06.11.15 06:5506.11.15 06:55HU

A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális. Ha az akku-csomag töltése nem lenne lehetsé- ges, akkor kérjük vizsgálja meg,

hogy a hálózati aljzatban van e hálózati fes- zültség

hogy a töltőkontaktusokon kifogástalan e a kontaktus. Ha az akku-csomag töltése még mindig nem le- hetséges, akkor kérjük,

és az akku-csomagot a vevőszolgálatunkhoz beküldeni. Az akku-csomag hosszú élettartamának az ér- dekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben ak- kor szükséges, ha megállapítaná, hogy az akkus- készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku- csomag defektusához vezet!

Kérjük vegye fi gyelembe a törvényi határozatokat a zajvédelmi rendeletekkel kapcsolatban, ame- lyek helyenként különbözőek lehetnek. Vigyázat! Munka közben mindig egy vállövet hordani. Mielőtt kieresztené a vállövet, mindig kikapcsolni a készüléket. Fennáll a sérülés ves- zélye. Rakja fel az előbbikben leírottak szerint a vállö- vet, szerelje fel a kívánt felszerelhető készletet és állítsa be a készüléket a szükségleteinek megfelelően. Be- / Kikapcsolni Bekapcsolni

Mindkét kézzel a fogantyúnál fogva feszesen tartani a készüléket (a hüvelykujj a pótfogan- tyú alatt).

Előre tolni és tartani a bekapcsolási zárt (3-as ábra/poz. 4).

A be-/kikapcsolóval (3-as ábra/poz. 3) be- kapcsolni a készüléket. Most ismét el lehet engedni a bekapcsolási zárat. Kikapcsolni Elengdeni a be-/kikapcsolót (3-as ábra/poz. 3).

7. Dolgozás a láncfűrésszel – a

felszerelhető készlettel Előkészítés Minden bevetés előtt és esetleges sérüléseknél ellenőrizze le a következő pontokat, azért hogy biztosan tudjon dolgozni. A láncfűrész állapotát A munkálatok elkezdése előtt ellenőrizze le a láncfűrészt a gépházon, hálózati kábelon, fűrészláncon és a kardon sérülésekre. Ne vegyen sohasem nyílvánosan megrongálódott készüléket üzembe. Olajtartályt Az olajtartály töltöttségi állapota. Ellenőrizze a munka alatt is le, hogy mindig elegendő olaj van e benne. A lancfűrész serülésének az elkerü- léséhez ne üzemeltese sohasem a fűrészt, ha nincs benne olaj vagy ha az olajállás a min. jelzés alá esett. Egy töltés átlagban 20 percre elég, a szünetektől és a megterheléstöl függően. Fűrészlánc A fűrészlánc feszességét, a vágóélek állapotát. Minnél élesebb a fűrészlánc, annál könnyebben és kontroláltabban lehet a láncfűrészt kezel- ni. Ugyanez érvényes a láncfeszességre is. A munka ideje alatt legkésőbb minden 10 percben leellenőrizni a láncfeszességet, azért hogy nö- velje a biztonságot! Különösen új fűrészláncok hajlamosak a növelt kitágulársa. Védőruha Viseljen okvetlenül megfelelő, feszesen test- hez álló védőruhát mint vágásvédőnadrágot, kesztyűket és biztonsági cipőket. Zajcsökkentő fülvédőt és védőszemüveget. Hordjon egy védősisakot integrált hallás és arcvédővel. Ez védelmet nyújt a leeső ágak és visszacsapódó gallyak elöl. Biztos dolgozás

Biztos munka biztosításhoz max. 60°-ú mun- kaszög van előírva.

Ne álljon sohasem a fűrészelendő ág alatt.

Vigyázat a feszület alatt álló ágak és a ha- sadó ágak elöl.

Sérülési veszély lehetséges a leeső ágak és az elhajított farészek által!

Személyeket és állatokat a veszélyeztetett területen kívül tartani, ha üzemben van a kés- Anl_GHH_E_20_Li_OA_SPK7.indb 138Anl_GHH_E_20_Li_OA_SPK7.indb 138 06.11.15 06:5506.11.15 06:55HU

Nagyfeszültségű vezetékek megérintésénél, a készülék nincs óvva áramcsapások ellen. Az áramvezető vezetékekhez legkevesebb 10 m-es távolságot tartani. Az áramcapás által életveszély áll fenn!

Lejtőn mindig a fűrészelendő ághoz oldalra vagy felette álni.

A készüléket olyan közel tartani a testhez amennyire csak lehet. Így a legjobb a balansz. Fűrészelési technikák

A gallyaktól való megfosztásnál a készüléket a vízszinteshez maximálisan 60°-ú szögben tartani, azért hogy ne lehessen a leeső ág által eltalálva (27-es ábra).

A fán mindig az alulsó ágakat elősször lefűrészelni. Ezáltal meg lesz könnyítve a le- vágott ágak leesése.

A vágás befejezése után hirtelen megnöveks- zik a kezelő számára a fűrész súlya, mivel a fűrész nincs továbbá az ágra feltámasztva. Fennáll a veszély, hogy elveszíti a fűrész fe- letti kontrollt.

A fűrészt csak futó fűrészlánccal húzni ki a vágásból. Ezáltal el lesz kerülve egy beszoru- lás.

Ne fűrészeljen a kard hegyével.

Ne fűrészeljen a dudoros ágcsatlakozásba. Ez megakadályozza a fa sebgyógyulását. Kisebb ágak lefűrészelése (28-as ábra): Fektesse a fűrész ütközőfelületét az ágra. Ez elkerüli a fűrész hirtelen mozdulatait a vágás kez- deténél. A fűrészt enyhe nyomással fentről lefelé keresztül vezetni az ágon. Nagyobb ágak lefűrészelése (29-es ábra): Végezzen nagyobb ágaknál egy tehermentesítő vágást el. Először a kard felülső oldalával lentről felfelé átfűrészelni az ágátmérő 1/3-át (a). Azután a kard alulsó részével fentről lefelé az első vágás felé fűrészelni (b). Hosszabb ágakat szakaszokban levágni, azért hogy kontrollálni tudja a leesés helyét. Visszacsapódás Visszacsapódás alatt a futó láncfűrész hirtelen fel- és visszacsapódását értjük. Az okok legtöbb- nyire a munkadarab megérintése a kardhegy által vagy a fűrészlánc beszorulása. Visszacsapódásnál hirtelen nagy erők lépnek fel. Ezért a lácfűrész többnyire ellenőrizhetetlenül reagál. A következményeik sűrűn a munkások és a környezetben levő személyek nagyon nehéz sérülése. Egy visszacsapódás veszélye akkor a legmagasabb, ha a fűrészt a kardhegy környékén teszi fel, mivel ott a legnagyobb az emelőhatás. Ezért a fűrészt lehetőleg laposan hozzátenni. Veszély!

Ügyeljen mindig a helyes láncfeszességre!

Csak kifogástalan láncfűrészeket használni!

Mindig csak előírásosan élesített fűrészlánccal dolgozni!

Ne fűrészeljen sohasem a kard felső szélével vagy hegyével!

Tartsa a láncfűrészt mindig feszesen mind a két kézzel! Feszültség alatt álló fa fűrészelése Feszültség alatt álló fának a fűrészelése különös óvatoságot követel! Feszültség alatt álló fa, amely a fűrészelés által a feszültség alol fel lesz sza- badítva, némelykor teljesen ellenőrizhetetlenül re- agál. Ez a legnehezebb sérülésektől halálos sérü- lésekig vezethet. Ilyen munkákat csak a kiképzett szakembereknek szabad elvégezniük.

8. Dolgozás a kerti ollóval – a

felszerelhető készlettel

Vizsgálja felül a vágókések működését. Mindkét oldalon vágó kések szembefutósak és ezáltal egy magas vágási teljesítményt és nyugott futást garantálnak.

Ügyeljen egy biztos állásra és tartsa jól feszesen mind a két kézzel és a testétől tá- volságban a készüléket. A bekapcsolás előtt ügyeljen arra, hogy ne érintsen meg tárgyakat a készülék. Utasítások a munkához

Egy kerti ollót a sövények vágásán kívül a bokrok és a cserjék vágására is fell lehet has- ználni.

Akkor éri el a legjobb vágásteljesítményt, ha úgy vezeti a kerti ollót, hogy a kés fogai cca. 15°-ú szögben lesznek a sövényre irányítva (lásd a 30-as ábrát).

A mindkét oldalon vágó, ellenfutásos kések, lehetővé teszik mind a két irányban történő vágást (lásd a 31-es ábrát).

Egy egyenletes sövénymagasság elérésének érdekében, ajánlatos a sövényszél mentén egy vezérfonálnak a felfeszítése. Az ezt meg- haladó ágak lesznek levágva (lásd a 32/33-as Anl_GHH_E_20_Li_OA_SPK7.indb 139Anl_GHH_E_20_Li_OA_SPK7.indb 139 06.11.15 06:5506.11.15 06:55HU

A sövény oldalfelületeit lentről felfelé történő íves mozdulatok által kell levágni (lásd a 34- es képet).

9. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Minden tisztítási és karbantartási munka előtt kihúzni az akku-csomagot.

Tisztítsa meg a feszítőmechanizmust rends- zeresen, azáltal hogy présléggel kifújja vagy egy kefével megtisztítja. Ne használjon szerszámokat a tisztításhoz.

Tartsa a fogantyúkat olajmentesen, azért hogy mindig biztosan tudja tartani.

Ha a láncfűrészt hosszabb ideig nem has- ználná, akkor távolítsa el a láncolajat a tartályból. Tegye a fűrészláncot és a kardot röviden egy olajkádba és csavarja azután egy olajpapírba be.

Ne meritse a készüléket tisztításhoz semmi esetre sem vízbe vagy más folyadékokba.

Egy kefével eltávolítani a védőburkolatokon levő lerakódásokat.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne ke- rülhessen víz a készülék belsejébe. Víznek az elektromos készülékbe való behatolása megnöveli az áramütés rizikóját.

9.2.1 Láncfűrész-felszerelhető készlet

A fűrészlánc és a kard kicserélése A kardot akkor kell kicserélni újért, ha a kard vezető horonya el van kopva. Járjon ehhez „A kard és a fűrészlánc felszerelése” fejezet szerint el! Az automatikus lánckenés leellenőrzése Ellenőrizze rendszeresen le az automatikus lánckenés működését, azért hogy megelőzze a túlhevülést és az ezzel járó kard és fűrészlánc megrongálódást. Irányítsa ehhez a kardhegyet egy sima felület felé (léc, egy fának a felvágása) és hagyja a láncfűrészt futni. Ha ez a folyamat alatt egy növekvő olajnyom mutatkozna, akkor az autmatikus lánckenés kifogástalanul működik. Ha nem mutatkozik egy világos olajnyom, akkor kér- jük olvassa el a megfelelő utasításokat a „Hiba- keresés” fejezetben! Ha ezek az utasítások sem segítenek, akkor forduljon a szervízünkhöz vagy egy hasonlóan kvalifi kált műhelyhez. Utasítás! Ne érintse meg ennél a felületet. Tart- son elegedő biztonsági távolságot be (cca. 20 cm). A fűrészlánc élesítése A láncfűrésszel csak akkor lehetséges eff ektiven dolgozni, ha a fűrészlánc jó állapotban van és éles. Ezáltal a visszacsapódás veszélye is lec- sökken. A fűrészláncot minden szakkereskedőnél után- na lehet élesíteni. Ne próbálja a fűrészláncot saját maga megélesíteni, ha nem rendelkezik a megfelelő szerszámmal és a szükséges tapasz- talattal.

9.2.2 Kerti olló-felszerelhető készlet

A legjobb teljesítmény mindenkori elérésének az érdekében, a késeket rendszeresen kellene tisz- títani és kenni. Távolítsa el a lerakódásokat egy kefével és tegyen rá egy fi nom olajfi lmet (lásd a 35-ös ábrát). Anl_GHH_E_20_Li_OA_SPK7.indb 140Anl_GHH_E_20_Li_OA_SPK7.indb 140 06.11.15 06:5506.11.15 06:55HU

9.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

10. Megsemmisítés és

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_GHH_E_20_Li_OA_SPK7.indb 141Anl_GHH_E_20_Li_OA_SPK7.indb 141 06.11.15 06:5506.11.15 06:55HU

12. Hibakeresési terv

Veszély! A hibakeresés előtt kikapcsolni és eltávolítani az akkut. A következő táblázat felmutatja a hibaszimptómákat és leírja hogy hogyan lehet őket elhárítani, ha a gép egyszer nem működne helyesen. Ha ezzel nem tudja lokalizálni és megoldani a problémát, akkor kérjük forduljon a szervíz-műhelyéhez. Zavar Lehetséges okok Elhárítás Nem működik a készülék - üres az akku - nincs helyesen bedugva az akku - feltölteni az akkut - Eltávolítani az akkut és újból bedu- gni A készülék kihagyá- sosan dolgozik - Externi laza érintkező - Interni laza érintkező - Defektes a be- / kikapcsoló - Felkeresni a szakműhelyet - Felkeresni a szakműhelyet - Felkeresni a szakműhelyet Száraz a fűrészlánc - Nincs olaj a tartályban - El van dugulva a szellőzetető az olajtartályzárban - Edugulva az olajkifolyó kanális - Olajat utántöleni - Megtisztítani aolajtartályzárat - Szabaddá tenni az olajkifolyó kaná- list Forró a lánc/ vezetősín - Nincs olaj a tartályban - El van dugulva a szellőzetető az olajtartályzárban - Edugulva az olajkifolyó kanális - Tompa a lánc - Olajat utántöleni - Megtisztítani az olajtartályzárat - Szabaddá tenni az olajkifolyó kaná- list - Utánnacsiszolni vagy kicserélni a láncot A láncfűrész té- pdes, vibrál vagy nem fűrészel ren- desen - Túl laza a láncfeszesség - Tompa a lánc - Elkopott a lánc - Rossz irányba mutatnak a fűrészfogak - Beállítani a láncfeszességet - Utánnacsiszolni vagy kicserélni a láncot - Kicserélni a láncot - Újra felszerelni a helyes irányban levő fogakkal Anl_GHH_E_20_Li_OA_SPK7.indb 142Anl_GHH_E_20_Li_OA_SPK7.indb 142 06.11.15 06:5506.11.15 06:55HU

13. A töltőkészülék kijelzése

Kijelzésstátusz Jelentés és teendők Piros LED Zöld LED Ki Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Be Ki Tölteni A töltőkészülék a gyorstöltési üzemben tölti az akkut Ki Be Az akku 85%-ra fel van töltve és használatra kész. (töltés időtartama 1,5 Ah akku: 30 perc) (töltés időtartama 3,0 Ah akku: 60 perc) (töltés időtartama 4,0 Ah akku: 80 perc) Azután a teljes feltöltésig kímélő töltésre kapcsol át. (töltés időtartama összesen 1,5 Ah akku: cca. 40 perc) (töltés időtartama összesen 3,0 Ah akku: cca. 75 perc) (töltés időtartama összesen 4,0 Ah akku: cca. 100 perc) Teendő: Vegye ki az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. Pislog Ki Alkalmazkodó töltés A töltőkészülék a kíméletes töltési módban van. Ennél az akku biztonsági okokból lassabban lesz töltve és több mint 1 órára van szükség. Ennek a következőek lehetnek az okai: - Az akku hosszú ideje már nem lett töltve vagy a lemerült akku leme- rülése tovább folytatódott (mélylemerülés) - Az akku hőmérséklete nincs a 10° C és a 45° C ideális téren belül. Teendő: Várja meg amig le nem zárult a töltési folyamat, az akkut ennek ellené- re tovább lehet tölteni. Pislog Pislog Hiba Tovább nem lehetséges a töltési folyamat. Defekt az akku. Teendő: Egy defekt akkut nem szabad többet tölteni. Vegye ki az akkut a töltőkészülékből. Be Be Hőmérsékletzavar Túl forró az akku (például direkti napsugárzás) vagy túl hideg (0° C alatt) Teendő: Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20° C). Anl_GHH_E_20_Li_OA_SPK7.indb 143Anl_GHH_E_20_Li_OA_SPK7.indb 143 06.11.15 06:5506.11.15 06:55HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_GHH_E_20_Li_OA_SPK7.indb 144Anl_GHH_E_20_Li_OA_SPK7.indb 144 06.11.15 06:5506.11.15 06:55HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Kard, Késvezetés, Akku Fogyóeszköz/ fogyórészek* Fűrészlánc, Kés Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_GHH_E_20_Li_OA_SPK7.indb 145Anl_GHH_E_20_Li_OA_SPK7.indb 145 06.11.15 06:5506.11.15 06:55HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent

megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesít- ményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 84 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal vis- szakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_GHH_E_20_Li_OA_SPK7.indb 146Anl_GHH_E_20_Li_OA_SPK7.indb 146 06.11.15 06:5506.11.15 06:55SI

19. Viðtól hekkklippur

9.2.2 Hekkklippu - viðtól
