РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GHH-E 20 Li OA Gardol

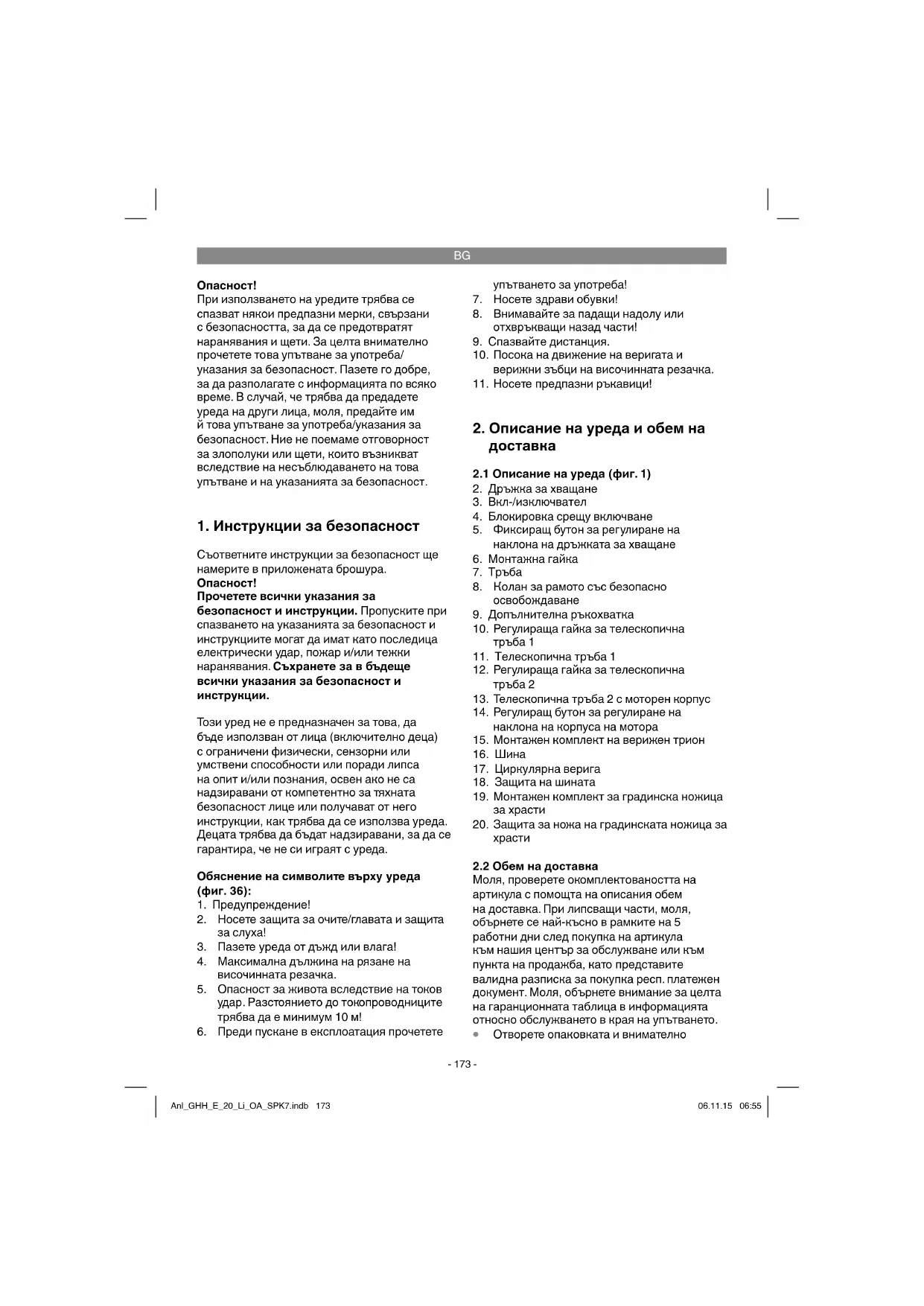

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции. Този уред не е предназначен за това, да бъде използван от лица (включително деца) с ограничени физически, сензорни или умствени способности или поради липса на опит и/или познания, освен ако не са надзиравани от компетентно за тяхната безопасност лице или получават от него инструкции, как трябва да се използва уреда. Децата трябва да бъдат надзиравани, за да се гарантира, че не си играят с уреда. Обяснение на символите върху уреда (фиг. 36):

2. Носете защита за очите/главата и защита

3. Пазете уреда от дъжд или влага!

4. Максимална дължина на рязане на

височинната резачка.

5. Опасност за живота вследствие на токов

удар. Разстоянието до токопроводниците трябва да е минимум 10 м!

6. Преди пускане в експлоатация прочетете

упътването за употреба!

7. Носете здрави обувки!

8. Внимавайте за падащи надолу или

отхвръкващи назад части!

9. Спазвайте дистанция.

10. Посока на движение на веригата и

верижни зъбци на височинната резачка.

11. Носете предпазни ръкавици!

2. Описание на уреда и обем на

2. Дръжка за хващане

4. Блокировка срещу включване

5. Фиксиращ бутон за регулиране на

наклона на дръжката за хващане

8. Колан за рамото със безопасно

9. Допълнителна ръкохватка

11. Телескопична тръба 1

14. Регулиращ бутон за регулиране на

18. Защита на шината

20. Защита за ножа на градинската ножица за

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Окомплектована дръжка за хващане

Тръба с моторен модул в комплект

Колан за рамото със безопасно освобождаване

Защита за ножа на градинската ножица

Оригинална работна инструкция

Височинна резачка (верижен трион с телескопична дръжка) Монтажният комплект на верижния трион може да се монтира само за доставената моторна глава. Верижният трион с телескопична дръжка е предназначен за подрязни работи по дървета. Той не е подходящ за масивни резачни работи и сечене на дървета, както и за рязане на други материали като дървесина. Градинска ножица за храсти Монтажният комплект на градинската ножица за храсти може да се монтира само за доставената моторна глава. Внимание! Тази градинска ножица за храсти е подходяща за рязането на плетове, храсти и храсталаци. Внимание! Не използвайте уреда, за да режете трева. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

• Височинна резачка Дължина на шината: p. 200
• мм Дължина на среза макс.: p. 170
• мм Стъпка на звената на веригата: /8“ 33 зъбци Здравина на веригата: p. 3
• (0,050“) 1,3 мм Верижно колело: p. 6
• зъбци, 3/8“ Скорост на рязане при номинални обороти: p. 3
• ,76 м/сек Вместимост на масления резервоар: см p. 125

• Уредът се доставя без батерии и без зарядно устройство и може да се използва само с литиево йонни батерии от серията Power-X- Change! Power-X-Change 20 V, 1,5 Ah p. 5
• литиево йонни клетки 20 V, 3,0 Ah p. 10
• литиево йонни клетки 20 V, 4,0 Ah p. 10
• литиево йонни клетки Литиево йонните батерии от серията Power- X-Change могат да бъдат зареждани само с Power-X-Charger. Зарядно устройство Мрежово напрежение -250 V ~ 50-60 Hz p. 200

Шум и вибрация Стойностите за шум и вибрация са получени съгласно ISO 22867. Ниво на звуково налягане L

гарантирано............... 102 децибела/dB (А) Носете защита за слуха. Влиянието на шума може да причини загуба

Общи стойности на трептене (векторна сума в три направления) определена съгласно ISO

Ръкохватка при натоварване Стойност на емисия на трептения

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност. Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг. Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Уредът се доставя без батерии и без зарядно устройство! Внимание! Монтирайте акумулатора едва, след като уредът е напълно монтиран и са извършени всички настройки. Винаги носете защитни ръкавици, когато извършвате работи по уреда, за да избегнете наранявания. Разопаковайте внимателно всички части и ги проверете за окомплектоваността им (изобр.

а) Изобр. 2-3: Поставете тръбата (7) до удебелената основа (7а) върху корпуса на дръжката за хващане (2а) и я затегнете здраво с монтажната гайка (6). б) Изобр. 4: Окачете карабинката (А) на раменния колан (8) за държача на колана (B). c) Изобр. 4а: Допълнителната ръкохватка се състои от ръкохватка (N), шестоъгълен болт (P) и деблокировка (F). Монтира се на държача на ръкохватката (U), както е изобразено. Натиснете за целта шестоъгълния болт (P) в ръкохватката (N) и го затегнете с деблокировката (F). Anl_GHH_E_20_Li_OA_SPK7.indb 175Anl_GHH_E_20_Li_OA_SPK7.indb 175 06.11.15 06:5506.11.15 06:55BG

на верижен трион (употреба като височинна резачка)

Извадете капака на верижното колело.

Поставете веригата, както е изобразено, в завъртащия се жлеб на шината (изобр. 6/ поз. E).

Вкарайте шината и веригата, както е изобразено, в държача на верижния трион (изобр. 7). При това направлявайте веригата около малкото зъбно колело (изобр. 7/поз. K).

Монтирайте капака на верижното колело и затегнете здраво със закрепващия болт (изобр. 8/поз. C). Завийте окончателно закрепващия болт едва след регулирането обтягането на веригата (вижте точка 5.2.b).

5.2.b Обтягане на циркулярната верига

Внимание! Преди проверка и работи, свързани с настройката, винаги изваждайте акумулатора от уреда. Винаги носете защитни ръкавици, когато извършвате работи по верижния трион, за да избегнете наранявания.

Развийте с няколко завъртания закрепващия болт (C) за капака на верижното колело (изобр. 5).

Регулирайте обтягането на веригата с болта за верижно обтягане (изобр. 9/ поз. D). Завъртане надясно увеличава обтягането на веригата, завъртане наляво намалява обтягането на веригата. Циркулярната верига е правилно обтегната тогава, когато може да се повдигне в средата на шината с ок. 2 мм (изобр. 10).

Затегнете закрепващия болт (C) за капака на верижното колело (изобр. 8). Указание! Всички верижни брънки трябва да са надлежно разположени в направляващия жлеб на шината. Указания относно обтягането на веригата: Циркулярната верига трябва да е обтегната правилно, за да гарантира стабилната експлоатация. Ще разпознаете оптималното обтягане, когато циркулярният диск може да се повдигне в средата на шината с 2 мм. Тъй като циркулярната верига се нагрява посредством рязането и по този начин променя своята дължина, проверявайте най-късно на всеки 10 мин. обтягането на веригата и го регулирайте при нужда. Това важи по-специално за циркулярните вериги. След приключване на работата охлабете циркулярната верига, защото същата се скъсява при охлаждането. Посредством това ще възпрепятствате повреди по веригата.

5.2.c Смазване на циркулярната верига

Внимание! Преди проверка и работи, свързани с настройката, винаги изваждайте акумулатора от уреда. Винаги носете защитни ръкавици, когато извършвате работи по верижния трион, за да избегнете наранявания. Указание! Никога не задвижвайте веригата без масло в циркулярната верига! Използването на верижния трион без масло в циркулярната верига или при ниво на маслото под визуалното прозорче на индикатора води до повреждането на циркулярната верига! Указание! Обърнете внимание на температурните условия: Различните околни температури изискват смазочни средства с максимално различен вискозитет. При ниски температури се нуждаете от тънколивки масла (с ниско съдържание на вискозитет), за да възпроизведете достатъчен смазочен слой. Ако използвате същото масло през лятото, самото то би се втечнило допълнително поради високите температури. Посредством това смазочният слой може да се прекъсне, веригата би прегряла и същата може да се повреди. Освен това смазочното масло изгаря и води до ненужно замърсяване с вредни

Напълване на масления резервоар (изобр. 11):

Поставете циркулярната верига върху равна повърхност

Напълнете резервоара (поз. 30) с масло за циркулярната верига. При това обърнете внимание на това, никаква мръсотия да не прониква в резервоара, за да не се задръсти маслената дюза.

След монтаж на монтажния комплект на верижния трион, както и при неизползване, поставяйте защитата на шината (изобр. 1/ поз. 18) над монтираната шина с циркулярна верига с цел да избегнете наранявания.

5.3 Монтиране на монтажен комплект

на верижен трион за моторна глава (изобр. 12-13) Защитата на шината трябва да се вмъкне над монтираната шина с циркулярна верига, за да се избегнат наранявания.

1. Позиционирайте монтажния комплект на

верижния трион и моторната глава така, че наличните по двете части стрелки да

верижния трион към моторната глава. Фиксиращият бутон (R) се прибутва посредством това надясно. Завъртете монтажния комплект на верижния трион надясно. Монтажният комплект на верижния трион се фиксира в моторната глава и е стабилно монтиран. Фиксиращият бутон (R) се прибутва посредством това наляво.

5.4 Завъртане на монтажния комплект за

верижен трион с 90° в моторната глава (изобр. 14) Защитата на шината трябва да се вмъкне над монтираната шина с циркулярна верига, за да се избегнат наранявания.

1. Издърпайте фиксиращия бутон (R)

2. Завъртете монтажния комплект

на верижния трион на 90° наляво. Монтажният комплект на верижния трион се фиксира в моторната глава и е стабилно монтиран.

5.5 Изваждане на монтажния комплект

за верижен трион от моторната глава (изобр. 12-13) Защитата на шината трябва да се вмъкне над монтираната шина с циркулярна верига, за да се избегнат наранявания.

1. Издърпайте фиксиращия бутон (R)

2. Завъртайте монтажния комплект на

верижния трион дотогава, докато стрелките в моторната глава и монтажния комплект на верижния трион съвпаднат и същият може да се извади.

5.6 Монтиране на монтажния комплект

на градинска ножица за храсти за моторната глава (изобр. 15-16) Защитата трябва да се вмъкне над ножа на градинската ножица за храсти, за да се избегнат наранявания.

1. Позиционирайте монтажния комплект

на градинската ножица за храсти и моторната глава така, че наличните по двете части стрелки да съвпаднат.

2. Натиснете монтажния комплект на

градинската ножица за храсти към моторната глава. Фиксиращият бутон (R) се прибутва посредством това надясно. Завъртете монтажния комплектж на градинската ножица за храсти надясно. Монтажният комплект на градинската ножица за храсти се фиксира в моторната глава и е стабилно монтиран. Фиксиращият бутон (R) се прибутва посредством това наляво.

5.7 Изваждане на монтажния комплект

за градинска ножица за храсти от моторната глава (изобр. 15-16) Защитата трябва да се вмъкне над ножа на градинската ножица за храсти, за да се избегнат наранявания.

1. Издърпайте фиксиращия бутон (R)

2. Завъртайте монтажния комплект на

градинската ножица за храсти дотогава, докато стрелките в моторната глава и монтажния комплект на градинската ножица за храсти съвпаднат и същият може да се извади.

5.8 Настройка на допълнителната

ръкохватка (изобр. 17-18) а) Регулиранена наклона на допълнителната ръкохватка Отворете (а) блокировката (F). Настройте желания наклон на допълнителната ръкохватка (9). Затворете (b) блокировката (F). b) Преместване на допълнителната

Отворете (a) блокировката (H) и преместете допълнителната ръкохватка (9) на желаното място. Затворете (b) блокировката (H). Anl_GHH_E_20_Li_OA_SPK7.indb 177Anl_GHH_E_20_Li_OA_SPK7.indb 177 06.11.15 06:5506.11.15 06:55BG

5.9 Поставяне на колана за рамо

Предупреждение! При работа винаги носете колан за рамо. Винаги изключвайте уреда, преди да снемете раменния колан. Съществува риск от нараняване.

3. Така настройте дължината на колана, че

държачът на колана да е на височината на хълбока (изобр. 19).

4. Раменният колан е оборудван с катарама.

В случай, че е необходимо бързо да снемете уреда, притиснете куките (изобр. 20).

5. С цел промяна на позицията на колана

върху уреда, натиснете двете метални халки (изобр.4 Pos. L/M) една срещу друга и преместете държача на колана в

5.10 Регулиране на наклона на дръжката

за хващане (изобр. 21) Натиснете двата фиксиращи бутона (5) и регулирайте наклона на дръжката за хващане (2) в 4 задържащи степени.

5.11 Регулиране на наклона на моторния

корпус (изобр. 22) Натиснете двата фиксиращи бутона (14) и регулирайте наклона на моторния корпус (13а) в 7 задържащи степени.

5.12 Настройка на телескопични тръби

1. Отворете регулиращите гайки за

телескопична тръба (10 + 12) посредством завъртане наляво.

2. Издърпайте телескопичните тръби (11

+ 13) доколкото това е необходимо за работната височина.

3. Затворете регулиращите гайки за

телескопична тръба (10 + 12) посредством завъртане надясно.

5.13 Монтаж на акумулатора

(изобр. 24 - 25) Натиснете, както се вижда на изобр. 24, бутоните за блокировка (T) на акумулатора и прибутайте акумулатора в предвидения за целта акумулаторен държач. След като акумулаторът е на позиция, както се вижда на изобр. 25, обърнете внимание на фиксирането на бутоните за блокировка! Демонтажът на акумулатора се извършва в обратната последователност!

5.14 Зареждане на акумулатора (изобр. 26)

1. Извадете акумулатора от уреда. За целта

натиснете бутона за блокировка (T).

2. Сравнете, дали посоченото върху

фирмената табелка с данни мрежово линейно напрежение съвпада с наличното мрежово линейно напрежение. Поставете мрежовия щепсел на зарядното устройство (21) в контакта. Зеленият СВЕТОДИОД започва да мига.

3. Поставете акумулатора (1) в зарядното

устройство” ще намерите таблица с значенията на светодиодната индикация по зарядното устройство. По време на зареждането акумулаторът може малко да се затопли. Това обаче е нормално. Ако зареждането на акумулатора не е възможно, моля, проверете

дали в контакта е налице мрежовото линейно напрежение.

дали е налице безупречен контакт в контактите за зареждане на зарядното устройство. Ако зареждането на акумулатора все още не е възможно, то Ви молим да изпратите

зарядното устройство

и акумулатора в нашата сервизна служба. В интерес на един дълъг срок на експлоатация на акумулатора следва да се погрижете за своевременното повторно зареждане на акумулатора. То ва във всеки случай е необходимо, ако установите, че мощността на акумулаторния уред намалява. Никога не изпразвайте изцяло акумулатора. Това води до дефект на акумулатора! Anl_GHH_E_20_Li_OA_SPK7.indb 178Anl_GHH_E_20_Li_OA_SPK7.indb 178 06.11.15 06:5506.11.15 06:55BG

Моля, спазвайте законовите предписания във връзка с Наредбата за звукоизолация, които на местно ниво могат да бъдат различни. Внимание! При работа винаги носете колан за рамо. Винаги изключвайте уреда, преди да снемете раменния колан. Съществува риск от нараняване. Поставяйте раменния колан, както е описано по-горе, монтирайте го за желания монтажен комплект и настройвайте уреда съобразно Вашите потребности. Вкл-/изключване

Придържайте уреда с двете ръце за дръжките (палците под допълнителната ръкохватка).

Бутнете блокировката срещу включване (изобр. 3/поз. 4) напред и задръжте.

Включете уреда с вкл/изключвателя (изобр. 3/поз. 3). Блокировката срещу включване сега отново може да се

Преди всяко използване и при евентуална повреда проверявайте следните точки, за да можете да работите безопасно: Състояние на верижния трион Преди започване на работите проверявайте верижния трион за повреди по корпуса, мрежовия кабел, циркулярната верига и шината. Никога не пускайте в експлоатация очевидно повреден уред. Маслен резервоар Ниво на пълнене на масления резервоар. Също и по време на работа проверявайте, дали винаги е налично достатъчно масло. Не задвижвайте триона, ако не е налично масло или нивото на маслото е паднало под мин. маркировка, за да избегнете повреда на верижния трион. Eдно пълнене средно e достатъчно за 20 минути работа, в зависимост от паузите и натоварването. Циркулярна верига Обтягане на циркулярната верига, състояние на рязането. Колкото по-наточена е циркулярната верига, толкова по-лесно и контролируемо се обслужва верижният трион. Същото важи за обтягането на веригата. Проверявайте също и по време на работа най-късно на всеки 10 минути обтягането на веригата, за да увеличите безопасността! По

специално новите верижни триони създават по-голямо охлабване. Защитно облекло Задължително носете съответното, тясно прилепнало предпазно облекло като предпазен панталон, ръкавици и предпазни

Защита за слуха и защитни очила. Носете предпазна каска с вградена защита за слуха и лицето. Тя предлага защита от падащи надолу и удрящи назад клони. Безопасна работа

За да се гарантира безопасната работа, е препоръчителен работен ъгъл от макс. 60°.

Никога не стойте под клона, който ще се

Да се внимава при рязането на намиращи се под напрежение клони и разцепваща се дървесина.

Възможни наранявания от падащи клони и отхвръкващи назад части от дървесина!

Когато машината е в експлоатация, лица и животни трябва да са извън рисковата

При съприкосновение с проводници под високо напрежение уредът не е защитен срещу токови удари. Спазвайте минимално разстояние от 10 м спрямо токопроводящите проводници. Съществува опасност за живота посредствим токов удар! Anl_GHH_E_20_Li_OA_SPK7.indb 179Anl_GHH_E_20_Li_OA_SPK7.indb 179 06.11.15 06:5506.11.15 06:55BG

По склон винаги стойте над или странично спрямо клона, който ще се реже.

Придържайте уреда, колкото е възможно по-близо до тялото. Така имате най- добрия баланс. Техники на рязане

При подрязването дръжте уреда в ъгъл от максимум 60° спрямо хоризонталите, за да не бъдете улучени от падащ клон (изобр. 27).

Най-напред отрежете долните клони на дървото. Посредством това се улеснява падането на одрязаните клони.

След приключване на разреза внезапно се увеличава за ползвателя теглото на циркуляра, тъй като циркулярът вече не е подпрян върху клона. Същестува риска да се загуби контрол над циркуляра.

Издърпвайте циркуляра от среза само при въртяща се циркулярна верига. С това се избягва заклещване.

Не режете с върха на шината.

Не режете в удебеления слой на клона. Това пречи на процеса на оздравяване на

Рязане на по-малки клони (изобр. 28): Поставете допирната повърхност на резачката на клона. По този начин се избягват резки движения на резачката при започването на среза. Управлявайте резачката с лек натиск отгоре надолу през

Рязане на по-големи и по-дълги клони (изобр. 29): При по-големи клони правете по един облекчителен респ. компенсиращ разрез. Разрежете най-напред с горната страна на шината отдолу нагоре 1/3 от диаметъра на клона (a). Режете след това с долната страна на шината отгоре надолу върху първия срез (b). Отрязвайте по-дългите клони на части, за да имате контрол над мястото на удара. Обратен удар Под обратен удар се разбира внезапното удряне нагоре и наобратно на въртящия се верижен трион. Причините са предимно съприкосновението на заготовката с върха на шината или заклещването на циркулярната

При един обратен удар внезапно настъпват големи сили. При това верижният трион реагира в повечето случаи неконтролируемо. Последиците често са най-тежки наранявания на работници или лица, намиращи се в обкръжението. Опасността от обратен удар е най-голяма, когато циркулярът се задвижи в зоната на върха на шината, защото там ефектът на лоста е най-силен. Затова поставяйте по възможност циркуляра винаги на равна повърхност.

Внимавайте винаги за правилното обтягане на веригата!

Използвайте само безупречни верижни

Работете само с наострена съгласно предписанията циркулярна верига!

Не режете никога с горния кант или върха

Винаги придържайте здраво верижния трион с двете ръце! Рязане на дървесина под напрежение Рязането на дърво, което под напрежение, изисква специално внимание! Намираща се под напрежение дървесина, която чрез рязане се освобождава от напрежението, реагира понякога напълно неконтролируемо. Това може да доведе от най-тежките до смъртоносни наранявания. Такива работи могат да се извършват само от квалифицирани специалисти. Anl_GHH_E_20_Li_OA_SPK7.indb 180Anl_GHH_E_20_Li_OA_SPK7.indb 180 06.11.15 06:5506.11.15 06:55BG

за градинска ножица за храсти

Проверете функционирането на режещите ножове. Двустранно режещите ножове са противоходови и посредством това гарантират висока мощност на рязане и спокоен ход.

Обърнете внимание на безопасния стоеж и придържайте добре уреда с двете ръце и на разстояние от собственото си тяло. Преди включването обърнете внимание на това, уредът да не докосва предмети. Указания за работа

Освен за храсти една градинска ножица може да се използва също така и за рязане на плетове и храсталаци.

Най-добрата мощност на рязане ще постигнете, когато така управлявате градинската ножица за храсти, че зъбците на ножовете да са насочени в ъгъл от ок. 15° спрямо ножицата (вижте изобр. 30).

Двустранно режещите, противопосочни ножове улесняват рязането в двете посоки (вижте изобр. 31).

За да достигнете равномерна височина на плета, се препоръчва опъването на корда като отвесна линия по протежение на ръба на плета. Издадените клони се отрязват (вижте изобр. 32/33).

Страничните повърхности на даден плет се режат с дъговидни движения отдолу нагоре (вижте изобр. 34).

8. Почистване, поддръжка и

поръчка на резервни части

Преди всякакви работи по почистване и поддръжка издърпвайте акумулатора.

Редовно почиствайте затегателния механизъм, като го продухвате със сгъстен въздух или го почиствате с четка. За почистването не използвайте инструменти.

Пазете дръжките чисти от масло, за да имате винаги стабилна опора.

Ако верижният трион не се използва по- дълго време, тогава извадете верижното масло от резервоара. Поставете циркулярната верига и шината за кратко в маслена баня и я завийте след това в маслена хартия.

В никакъв случай не потапяйте във вода уреда или други течности с цел почистване.

Отстранявайте наслагванията по защитните капаци с четка.

Пазете защитните приспособления, въздушните отвори и корпуса на мотора толкова свободни от прах и мръсотия, колкото е възможно. Избърсвайте уреда с чиста кърпа или го почиствайте със сгъстен въздух при ниско налягане.

Препоръчваме да почиствате уреда директно след всяко използване.

Редовно почиствайте уреда с влажна кърпа и малко калиев сапун. Не използвайте почистващи средства или разтворители; те биха могли да увредят пластмасовите части на уреда. Обърнете внимание на това, никаква вода да не може да достигне във вътрешността на уреда. Проникването на вода в един електроуред увеличава риска от електрически удар.

Смяна на циркулярна верига и шина Шината трябва да се подменя, ако направляващият жлеб на шината е износен. Процедирайте за целта както е указано в глава „Монтаж на шина и циркулярна верига”! Проверка на автоматичното смазване на

Проверявайте редовно функционирането на автоматичното смазване на веригата, за да предотвратите прегряване и свързаното с това повреждане на шината и циркулярната верига. Направлявайте за целта върха на шината към гладка повърхност (дъска, отрязък от дърво) и оставете верижният трион да работи. Ако по време на този процес се забележи увеличаваща се следа от масло, то автоматичното верижно смазване работи безупречно. Ако не се забележи значителна следа от масло, прочетете, моля, съответните указания в глава „Търсене на грешки”! Ако не помогнат също и тези указания, се обърнете към нашия сервиз или друг квалифициран

Указание! При това не докосвайте повърхността. Спазвайте достатъчно безопасно разстояние (ок. 20 см). Наточване на циркулярната верига Ефективна работа с верижния трион е възможна само тогава, когато циркулярната верига е в добро състояние и е наточена. Посредством това се намалява също и риска от обратен удар. Циркулярната верига може да се наточва допълнително при всеки специализиран търговец. Не се опитвайте сами да наточвате циркулярната верига, ако не разполагате с подходящ инструмент и необходимия опит.

9.2.2 Монтажен комплект за градинска

ножица за храсти За да имате винаги най-добрата мощност, ножовете трябва да се почистват и смазват редовно. Отстранявайте наслагванията с четка и нанасяйте един лек маслен слой (изобр. 35).

9.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

10. Екологосъобразно

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

11. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

12. План за откриване и отстраняване на неизправности

Преди търсенето на грешки изключвайте и изваждайте акумулатора. Следната таблица показва симптоми за грешки и описва, как можете да получите помощ, ако Вашата машина не работи някой път правилно. Ако не можете да локализирате и отстраните проблема, обърнете се към Вашия сервиз. Причина Грешка Отстраняване

функционира - празен акумулатор - неправилно поставен акумулатор - заредете акумулатора - извадете и наново поставете акумулатора Уредът работи с прекъсване - външен лош контакт - вътрешен лош контакт - дефектен вкл-/изключвател - потърсете специализиран

- потърсете специализиран

- потърсете специализиран

- Няма масло в резервоара - Отворът при капака на

- Каналът за изтичане на маслото

направляващата шина гореща - Няма масло в резервоара - Отворът при капака на резервоара запушен - Каналът за изтичане на маслото

- Веригата е изтъпена - Долейте масло - Почистете капака на резервоара - Освободете канала за изтичане

- Опъването на веригата твърде

- Веригата е изтъпена - Веригата е износена - Зъбите на триона показват в грешната посока - Настройте опъването на

- Наточете веригата или я сменете - Сменете веригата - Монтирайте отново

верига с правилна посока на

Изкл Мига Готовност за експлоатация Зарядното устройство е свързано в мрежата и е готово за експлоатация, акумулаторът не е наличен в зарядното

Вкл Изкл Зареждане Зарядното устройство зарежда акумулатора в режим на бързо

Изкл Вкл Акумулаторът е зареден на 85 % и е готов за експлоатация. (Продължителност на зареждане 1,5 Ah акумулатор: 30 мин) (Продължителност на зареждане 3,0 Ah акумулатор: 60 мин) (Продължителност на зареждане 4,0 Ah акумулатор: 80 мин) След това се превключва на щадящ режим до пълното

(Продължителност на зареждане 1,5 Ah акумулатор: ок. 40 мин) (Продължителност на зареждане 3,0 Ah акумулатор: ок. 75 мин) (Продължителност на зареждане 4,0 Ah акумулатор: ок. 100 мин) Мярка за предприемане: Извадете акумулатора от зарядното устройство. Отделете зарядното устройство от мрежата. Мига Изкл Зареждане при адаптиране Зарядното устройство се намира в режим за щадящо зареждане. За целта акумулаторът по причини, свързани с техника на безопасността, се зарежда по-бавно и се нуждае от повече от 1ч. Това може да се дължи на следните причини: Акумулаторът вече много дълго време не е бил зареждан или разтоварването на изтощен акумулатор е продължило (дълбоко разреждане) Температурата на акумулатора не е в идеалния диапазон между 10 °С и 45 °С. Мярка за предприемане: Изчакайте докато процесът на зареждане приключи, акумулаторът въпреки това може да продължи да се зарежда. Мига Мига Грешка Процесът на зареждане повече не е възможен. Акумулаторът е

Мярка за предприемане: Един дефектен акумулатор не трябва да се зарежда повече. Извадете акумулатора от зарядното устройство. Вкл Вкл Температурни смущения Акумулаторът е твърде горещ (напр. директно слънчево облъчване) или твърде студен (под 0 °С). Мярка за предприемане: Извадете акумулатора и го съхранявайте 1 ден при стайна температура (ок. 20 °С). Anl_GHH_E_20_Li_OA_SPK7.indb 184Anl_GHH_E_20_Li_OA_SPK7.indb 184 06.11.15 06:5506.11.15 06:55BG

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_GHH_E_20_Li_OA_SPK7.indb 185Anl_GHH_E_20_Li_OA_SPK7.indb 185 06.11.15 06:5506.11.15 06:55BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Нож, Водач на ножа, Акумулатор Консумативни материали/консумативи* Режеща верига, Нож Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки

отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_GHH_E_20_Li_OA_SPK7.indb 186Anl_GHH_E_20_Li_OA_SPK7.indb 186 06.11.15 06:5506.11.15 06:55BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу

посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 84 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно обслужване на място.

5. За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.

isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще получите поправен или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_GHH_E_20_Li_OA_SPK7.indb 187Anl_GHH_E_20_Li_OA_SPK7.indb 187 06.11.15 06:5506.11.15 06:55BA
