KÄYTTÖOHJE GHH-E 20 Li OA Gardol

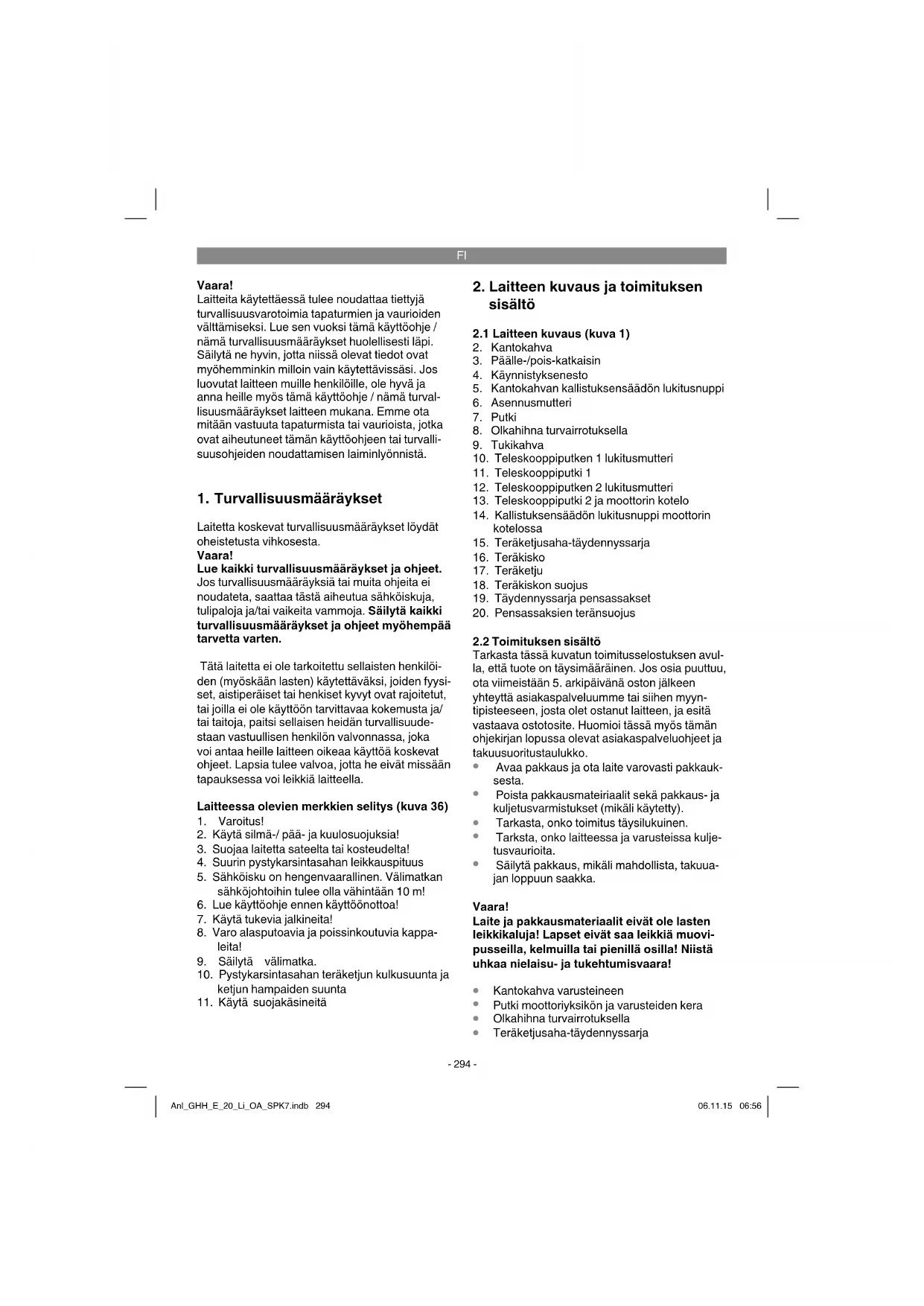

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten. Tätä laitetta ei ole tarkoitettu sellaisten henkilöi- den (myöskään lasten) käytettäväksi, joiden fyysi- set, aistiperäiset tai henkiset kyvyt ovat rajoitetut, tai joilla ei ole käyttöön tarvittavaa kokemusta ja/ tai taitoja, paitsi sellaisen heidän turvallisuude- staan vastuullisen henkilön valvonnassa, joka voi antaa heille laitteen oikeaa käyttöä koskevat ohjeet. Lapsia tulee valvoa, jotta he eivät missään tapauksessa voi leikkiä laitteella. Laitteessa olevien merkkien selitys (kuva 36)

2. Käytä silmä-/ pää- ja kuulosuojuksia!

3. Suojaa laitetta sateelta tai kosteudelta!

4. Suurin pystykarsintasahan leikkauspituus

5. Sähköisku on hengenvaarallinen. Välimatkan

sähköjohtoihin tulee olla vähintään 10 m!

6. Lue käyttöohje ennen käyttöönottoa!

7. Käytä tukevia jalkineita!

8. Varo alasputoavia ja poissinkoutuvia kappa-

9. Säilytä välimatka.

10. Pystykarsintasahan teräketjun kulkusuunta ja

ketjun hampaiden suunta

11. Käytä suojakäsineitä

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

3. Päälle-/pois-katkaisin

4. Käynnistyksenesto

5. Kantokahvan kallistuksensäädön lukitusnuppi

11. Teleskooppiputki 1

12. Teleskooppiputken 2 lukitusmutteri

13. Teleskooppiputki 2 ja moottorin kotelo

14. Kallistuksensäädön lukitusnuppi moottorin

15. Teräketjusaha-täydennyssarja

18. Teräkiskon suojus

19. Täydennyssarja pensassakset

20. Pensassaksien teränsuojus

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Putki moottoriyksikön ja varusteiden kera

Täydennyssarja pensassakset

Pensassaksien teränsuojus

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Pystykarsintasaha (teräketjusaha vetovarrella) Teräketjusaha-täydennyssarjan saa asentaa vain mukana toimitettuun moottorin päähän. Vetovarrella varustettu ketjusaha on tarkoitettu puiden karsintatöihin. Se ei sovi laajamittaisiin sahaustöihin tai puiden kaatamiseen, eikä my- öskään muiden materiaalien kuin puun sahaami- seen. Pensassakset Pensassakset-täydennyssarjan saa asentaa vain mukana toimitettuun moottorin päähän. Varo! Näitä pensassaksia voidaan käyttää pensa- saitojen, pensaiden ja vesaikkojen leikkaamiseen. Varo! Älä käytä laitetta ruohon leikkaamiseen. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

taattu .................. 102 dB(A) Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin ISO 22867 mukai- sesti. Kahva rasituksessa Tärinänpäästöarvo a

Ilmoitettu tärinän päästöarvo on mitattu normite- tun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon. Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka- lua toiseen samantyyppiseen työkaluun. Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuk- sen alustavaa arviointia. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

Käytä suojakäsineitä.

5. Ennen käyttöönottoa

Laite toimitetaan ilman akkuja ja latauslai- tetta! Varo! Asenna akku vasta sen jälkeen kun laite on koottu täysin ja kaikki säädöt on suoritettu. Käytä aina suojakäsineitä käsitellessäsi laitetta, jotta vältät loukkaantumisen. Ota kaikki osat huolelli- sesti pakkauksesta ja tarkasta, että ne ovat täysi- lukuiset (kuva 1).

5.1 Laitteen asennus yleisesti

a) Kuvat 2-3: Työnnä putki (7) olakkeeseen (7a) saakka kantokahvan koteloon (2a) ja ruuvaa se asennusmutterilla (6) kiinni paikalleen. b) Kuva 4: Kiinnitä olkahihnan (8) jousihaka (A) hihnankannattimeen (B). c) Kuva 4a: Tukikahvan osat ovat kahva (N), kuusioruuvi (P) ja lukitus (F). Se asennetaan kuvan mukaisesti kahvan pidikkeeseen (U). Paina tätä varten kuusioruuvi (P) kahvaan (N) ja ruuvaa se kiinni paikalleen lukituksella (F).

5.2 Teräketjusaha-täydennyssarjan asennus

(käyttö pystykarsintasahana)

5.2.a Teräkiskon ja teräketjun asennus

Irrota ketjupyörän suojuksen kiinnitysruuvi (C) (kuva 5).

Ota ketjupyörän suojus pois.

Pane ketju kuvan mukaisesti teräkiskon ym- pärikiertävään uraan (kuva 6/kohta E).

Pane teräkisko ja ketju kuvan mukaisesti ketjusahan istukkaan (kuva 7). Johdata tällöin ketju rällin (kuva 7/kohta K) ympäri.

Pane ketjupyörän suojus paikalleen ja kiinnitä se kiinnitysruuvilla (kuva 8/kohta C) käsiluja- an. Kiristä kiinnitysruuvi vasta ketjunkireyden säädön (katso kohtaa 5.2.b) jälkeen lopullisesti kiinni.

5.2.b Teräketjun kiristys

Varo! Ennen tarkastusta ja säätötoimia ota akku aina pois laitteesta. Käytä aina suojakäsineitä käsitellessäsi ketjusahaa, jotta vältät loukkaantu- misen.

Löysennä ketjupyörän suojuksen kiinnitysru- uvia (C) muutama kierros (kuva 5).

Säädä ketjun kireys ketjun kiristysruuvilla (kuva 9/kohta D). Kierto oikealle lisää ketjun kireyttä, kierto vasemmalle vähentää ketjun kireyttä. Teräketju on kiristetty oikein, kun sitä voi nostaa teräkiskon keskikohdalta n. 2 mm:n verran (kuva 10).

Kiristä ketjupyörän suojuksen kiinnitysruuvi (C) (kuva 8). Viite! Kaikkien ketjunnivelten tulee olla kunnolli- sesti teräkiskon ohjausurassa. Ohjeita ketjun kiristämiseen: Teräketjun tulee olla kiristetty oikein, jotta turval- linen käyttö on taattu. Tunnistat parhaan kirey- den siitä, että teräketjua voi nostaa teräkiskon keskikohdalla 2 mm:n verran. Koska teräketju kuumenee sahattaessa ja siksi ketjun pituus mu- uttuu, tarkasta ketjun kireys vähintään 10 minuutin Anl_GHH_E_20_Li_OA_SPK7.indb 296Anl_GHH_E_20_Li_OA_SPK7.indb 296 06.11.15 06:5606.11.15 06:56FI

väliajoin ja korjaa säätöä tarvittaessa. Tämä on erityisen tärkeää uusien teräketjujen kohdalla. Löysennä teräketjua lopetettuasi työskentelyn, koska se lyhenee jäähtyessään. Täten estät ket- jun vahingoittumisen.

5.2.c Teräketjun voitelu

Varo! Ennen tarkastusta ja säätötoimia ota akku aina pois laitteesta. Käytä aina suojakäsineitä käsitellessäsi ketjusahaa, jotta vältät loukkaantu- misen. Viite! Älä koskaan käytä ketjua ilman teräketjuöl- jyä! Ketjusahan käyttö ilman teräketjuöljyä tai jos öljymäärä on tarkastuslasin alapuolella aiheuttaa ketjusahan vahingoittumisen! Viite! Ota huomioon lämpötilaolosuhteet: Eri ympäristölämpötilat vaativat voiteluaineita, joiden viskositeetit poikkeavat suuresti toisistaan. Alhaisissa lämpötiloissa tarvitset ohutjuoksuisia öljyjä (alhainen viskositeetti), jotta syntyvä voitelu- kerros on riittävä. Jos käytät samaa öljyä kesällä, niin se olisi jo korkeampien lämpötilojen vuoksi paljon juoksevampaa. Tällöin voitelukalvo saattaa revetä, ketju kuumenee liikaa ja saattaa vahin- goittua. Sen lisäksi voiteluöljy palaa ja aiheuttaa tarpeetonta ilmansaastumista. Öljysäiliön täyttäminen (kuva 11):

Puhdista öljysäiliön kannen (kuva 31) ympäri- stö ja avaa kansi sitten.

Täytä säiliö (kohta 30) teräketjuöljyllä. Huo- lehdi siitä, ettei säiliöön pääse likaa, joka saattaa tukkia öljysuuttimen.

Sulje öljysäiliön kansi (kohta 31). Teräketjusahan täydennyssarjan asentamisen jälkeen sekä kun laitetta ei käytetä, työnnä teräkiskon suojus (kuva 1/kohta 18) paikalleen asennetun teräkiskon ja teräketjun päälle louk- kaantumisen välttämiseksi.

5.3 Teräketjusaha-täydennyssarjan asentami-

nen moottorinpäähän (kuvat 12 - 13) Teräkiskon suojus tulee työntää paikalleen asennetun teräkiskon ja teräketjun päälle louk- kaantumisen välttämiseksi.

1. Aseta teräketjusaha-täydennyssarja ja moot-

torin pää siten, että molempiin osiin merkityt nuolet ovat kohdakkain.

2. Paina teräketjusaha-täydennyssarja moot-

torin päätä vasten. Tällöin lukitusnuppi (R) työnnetään oikealle. Käännä teräketjusaha- täydennyssarjaa oikealle. Teräketjusaha-täy- dennyssarja lukittuu moottorin päähän ja on asennettu tukevasti paikalleen. Lukitusnuppi (R) työnnetään samalla vasemmalle.

5.4 Teräketjusaha-täydennyssarjan kääntämi-

nen 90° moottorin päässä (kuva 14) Teräkiskon suojus tulee työntää paikalleen asennetun teräkiskon ja teräketjun päälle louk- kaantumisen välttämiseksi.

1. Vedä lukitusnuppia (R) oikealle.

2. Käännä teräketjusaha-täydennyssarjaa 90°

vasemmalle. Teräketjusaha-täydennyssarja lukittuu moottorin päähän ja on asennettu tukevasti paikalleen.

5.5 Teräketjusaha-täydennyssarjan poista-

minen moottorinpäästä (kuvat 15 - 16) Teräkiskon suojus tulee työntää paikalleen asennetun teräkiskon ja teräketjun päälle louk- kaantumisen välttämiseksi.

1. Vedä lukitusnuppia (R) oikealle.

2. Käännä teräketjusaha-täydennyssarjaa niin,

että teräketjusaha-täydennyssarjaan ja moot- torin päähän merkityt nuolet ovat kohdakkain ja se voidaan ottaa pois.

5.6 Pensassakset-täydennyssarjan asentami-

nen moottorin päähän (kuvat 15 - 16) Pensassaksien teränsuojus tulee työntää paikal- leen loukkaantumisen välttämiseksi.

1. Aseta pensassakset-täydennyssarja ja moot-

torin pää siten, että molempiin osiin merkityt nuolet ovat kohdakkain.

2. Paina pensassakset-täydennyssarja moot-

torin päätä vasten. Tällöin lukitusnuppi (R) työnnetään oikealle. Käännä pensassakset- täydennyssarjaa oikealle. Pensassakset-täy- dennyssarja lukittuu moottorin päähän ja on asennettu tukevasti paikalleen. Lukitusnuppi (R) työnnetään samalla vasemmalle.

5.7 Pensassakset-täydennyssarjan poistami-

nen moottorin päästä (kuvat 12 - 13) Pensassaksien teränsuojus tulee työntää paikal- leen loukkaantumisen välttämiseksi.

1. Vedä lukitusnuppia (R) oikealle.

2. Käännä pensassakset-täydennyssarjaa niin,

että pensassakset-täydennyssarjaan ja moot- torin päähän merkityt nuolet ovat kohdakkain ja se voidaan ottaa pois. Anl_GHH_E_20_Li_OA_SPK7.indb 297Anl_GHH_E_20_Li_OA_SPK7.indb 297 06.11.15 06:5606.11.15 06:56FI

5.8 Tukikahvan säätö (kuvat 17-18)

a) Tukikahvan kallistuskulman säätö Avaa (a) lukitus (F). Säädä tukikahva (9) haluttuun kallistuskulmaan. Sulje (b) lukitus (F). b) Tukikahvan siirtäminen Avaa (a) lukitus (H) ja työnnä tukikahva (9) halua- maasi kohtaan. Sulje (b) lukitus (H).

5.9 Olkahihnan käyttö

Varoitus! Käytä työskennellessäsi aina olkahih- naa. Sammuta laite aina ennen kuin irrotat olka- hihnan. Muuten uhkaa tapaturman vaara.

1. Pane jousihaka (kuva 4/kohta A) hihnan pi-

2. Pane olkahihna (kuva 19/kohta 8) olkapäälle-

3. Säädä hihnan pituus niin, että hihnan pidike

on lantion korkeudella (kuva 19).

4. Olkahihna on varustettu soljella. Jos sinun

täytyy laskea laite nopeasti pois, purista sol- jen koukut yhteen (kuva 20).

5. Kun haluat muuttaa hihnan paikkaa lait-

teessa, paina kahta metallilenkkiä (kuva 4/ kohta L / M) toisiaan päin ja siirrä hihnan pidi- kettä putken päällä.

5.10 Kantokahvan kallistuskulman säätö

(kuva 21) Paina molemmat lukitusnupit (5) alas ja säädä kantokahvan (2) kallistuskulma yhteen 4 lukittumi- sasennosta.

5.11 Moottorin kotelon kallistuskulman säätö

(kuva 22) Paina molemmat lukitusnupit (14) alas ja säädä moottorin kotelon (13a) kallistuskulma yhteen 7 lukittumisasennosta.

5.12 Vetoputkien säätö (kuva 23)

1. Avaa teleskooppiputkien lukitusmutteri (10 +

12) vasemmalle kääntämällä.

2. Vedä putkia (11 + 13) niin paljon erilleen kuin

mitä tarvitaan työskentelykorkeutta varten.

3. Sulje teleskooppiputkien lukitusmutteri (10 +

12) oikealle kääntämällä.

5.13 Akun asentaminen (kuvat 24 - 25)

Paina akun lukitusnäppäintä (T) kuten kuvasta 24 näkyy ja työnnä akku sille tarkoitettuun akunpi- dikkeeseen. Kun akku on kuvan 25 esittämässä asennossa, tarkkaile, että lukitusnäppäin nap- sahtaa kiinni! Akun poisottaminen tehdään päin- vastaisessa järjestyksessä!

5.14 Akun lataaminen (kuva 26)

1. Ota akkusarja laitteesta pois. Paina tätä var-

ten lukitusnäppäintä (T).

2. Tarkasta, että tyyppikilvessä annettu verkko-

jännite vastaa käytettävissä olevaa verkko- jännitettä. Työnnä latauslaitteen (21) verkko- pistoke pistorasiaan. Vihreä valodiodi alkaa vilkkua.

3. Työnnä akku (1) latauslaitteeseen (21).

4. Kohdasta „Latauslaitteen näyttö“ löydät tau-

lukon, josta selviävät latauslaitteen valodiodi- näytön merkitykset. Latauksen aikana akku saattaa lämmetä hieman. Tämä on kuitenkin normaalia. Jos akkusarjan lataaminen ei onnistu, ole hyvä ja tarkasta,

onko pistorasiassa verkkojännite

ovatko latauskontaktit moitteettomasti yhtey- dessä latauslaitteeseen. Jos akkusarjan lataaminen ei vieläkään onnistu, pyydämme toimittamaan

sekä akkusarjan tekniseen asiakaspalveluumme. Jotta akkusarjan elinikä olisi mahdollisimman pitkä, tulee se aina ladata riittävän ajoissa. Lataa- minen on joka tapauksessa tarpeen, kun huomaat laitteesi akun tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahingoittuminen!

Noudata lakimääräisiä meluntorjuntamääräyksiä, jotka saattavat vaihdella paikkakunnittain. Varo! Käytä työskennellessäsi aina olkahihnaa. Sammuta laite aina ennen kuin irrotat olkahihnan. Muuten uhkaa tapaturman vaara. Pane olkahihna olallesi edellä kuvatulla tavalla, asenna haluamasi täydennyssarja ja säädä laite käyttötarkoituksen mukaisesti. Käynnistys / Sammutus Käynnistys

Pitele laitetta molemmin käsin kahvoista (peu- kalo tukikahvan alapuolella).

Paina käynnistyksenestoa (kuva 3/kohta 4) ja pidä se alaspainettuna.

Käynnistä ketjusaha päälle-/pois-katkaisi- Anl_GHH_E_20_Li_OA_SPK7.indb 298Anl_GHH_E_20_Li_OA_SPK7.indb 298 06.11.15 06:5606.11.15 06:56FI

mella (kuva 3 / kohta 3). Sitten voit päästää käynnistyssulun jälleen irti. Sammutus Päästä päälle-/pois-katkaisin (kuva 3/kohta 3) irti.

7. Teräketjusaha-täydennyssarjalla

työskentely Valmistelutoimet Tarkasta ennen joka käyttöä sekä mahdollisen va- hingoittumisen sattuessa seuraavat kohdat, jotta voit työskennellä turvallisesti: Ketjusahan kunto Tarkasta ennen työhön ryhtymistä, onko ketjusa- han kotelossa, verkkojohdossa, teräketjussa tai taräketjukiskossa vaurioita. Älä koskaan ryhdy käyttämään ilmeisesti vahingoittunutta laitetta. Öljysäiliö Öljysäiliön täyttömäärä. Tarkasta myös työn aika- na, että käytettävissä on aina riittävästi öljyä. Älä koskaan käytä sahaa, jos siinä ei ole öljyä tai jos öljymäärä on laskenut alle min-merkin, jotta vältät ketjusahan vahingoittumisen. Yksi täyttö riittää keskimäärin 20 minuutin ajaksi, riippuen tauoista ja rasituksesta. Teräketju Teräketjun kireys, leikkausterien kunto. Mitä terävämpi teräketju on, sitä helpommin ja valvo- tummin voit käyttää ketjusahaa. Sama koskee myös ketjun kireyttä. Tarkasta ketjun kireys myös työn aikana korkeintaan 10 minuutin välein, jotta työskentelet turvallisemmin! Erityisesti uusilla teräketjuilla on taipumusta venyä enemmän. Suojavaatetus Käytä ehdottomasti tarkoituksenmukaista, varta- loa myötäilevää suojavaatetusta, kuten leikkaus- suojahousuja, käsineitä ja turvajalkineita. Kuulosuojukset ja suojalasit Käytä suojakypärää, jossa on integroidut kuulo- ja kasvosuojat. Se suojaa alas putoavilta oksilta ja takaisin piiskautuvilta latvuksilta. Turvallinen työskentely

Turvallisen työskentelyn varmistamiseksi on suurin sallittu työskentelykulma 60°.

Älä koskaan seiso sahattavan oksan alla.

Ole varovainen sahatessasi kireälle taipuneita oksia ja halkeilevaa puuta.

Putoavat oksat ja poissinkoutuvat puunpalat aiheuttavat tapaturman vaaran!

Konetta käytettäessä tulee muut henkilöt sekä eläimet pitää poissa vaara-alueelta.

Laitetta ei ole suojattu suurjännitejohtoihin koskemisesta aiheutuvia sähköiskuja vasta- an. Säilytä aina vähintään 10 m välimatka jännitteellisiin johtoihin. Sähköiskusta uhkaa hengenvaara!

Seiso rinteessä aina sahattavan oksan yläpuolella tai sivulla.

Pidä laitetta mahdollisimman lähellä vartaloa. Silloin tasapainosi säilyy parhaiten. Sahaustekniikat

Pidä sahaa oksia karsiessasi kork. 60° kul- massa vaakasuoraan nähden, jotta alas pu- toava oksa ei voi osua sinuun (kuva 27).

Karsi ensimmäiseksi puun alemmat oksat. Se helpottaa karsittujen oksien alasputoamista.

Leikkauksen päättyessä sahan käyttäjään kohdistuva paino nousee äkillisesti, koska sa- haa ei enää tueta oksaan. Tässä uhkaa sahan hallinnan menettäminen.

Vedä saha leikkauksesta pois vain sahan- terän käydessä. Täten vältetään sen juuttumi- nen kiinni.

Älä sahaa teräkiskon kärjellä.

Älä sahaa oksantyven pullistumaan. Se estäi- si puun oksantyngän paranemisen. Pienempien oksien karsiminen (kuva 28): Aseta sahan vastepinta oksaa vasten. Sillä vältät sahan äkilliset liikkeet sahaamisen alussa. Vedä saha kevyesti painaen ylhäältä alas oksan läpi. Suurempien ja pitempien oksien karsiminen (kuva 29): Tee paksumpiin oksiin kevennysleikkaus. Sahaa ensin teräkiskon yläreunalla alhaalta ylöspäin 1/3 oksan halkaisijasta (a). Sahaa sitten teräkiskon alareunalla ylhäältä alaspäin ensimmä- iseen leikkaukseen (b). Sahaa pitemmät oksat useina pätkinä pois, jotta voit hallita niiden putoamisen. Takapotku Takapotkulla tarkoitetaan käyvän ketjusahan äkillistä ylös- ja taaksepäin sinkoutumista. Syynä on useimmiten työstökappaleeseen koskettami- nen teräkiskon kärjellä tai teräketjun juuttuminen kiinni. Takapotkussa esiintyy yllättävän suuria voimia. Siksi ketjusaha reagoi useimmiten hallitsemat- Anl_GHH_E_20_Li_OA_SPK7.indb 299Anl_GHH_E_20_Li_OA_SPK7.indb 299 06.11.15 06:5606.11.15 06:56FI

tomasti. Seurauksena on usein erittäin vaikeita vammoja käyttäjälle tai läsnäolijoille. Takapotkun vaara on suurimmillaan, kun asetat sahan työhön teräkiskon kärjellä, koska vipuvaikutus on siinä voimakkain. Aseta saha siksi aina mahdollisim- man laakeasti sahauskohtaan. Vaara!

Huolehdi aina ketjun oikeasta kireydestä!

Käytä vain moitteettomia ketjusahoja!

Käytä työskennellessäsi vain määräysten mu- kaisesti teroitettua teräketjua!

Älä koskaan sahaa teräkiskon yläreunalla tai kärjellä!

Pidä ketjusahasta aina tukevasti molemmin käsin kiinni! Jännitteisen puun sahaaminen Jännitteisen puun sahaamisessa tulee olla eri- tyisen varovainen! Jännitteellinen puu, jonka jän- nitys laukeaa sahauksessa, käyttäytyy toisinaan täysin hallitsemattomasti. Tästä voi seurata erittä- in vaikeita vammoja tai kuolema. Vain koulutetut ammattihenkilöt saavat suorittaa tällaisia töitä.

8. Pensassakset-täydennyssarjalla

Tarkasta leikkausterien toiminta. Kaksiteräiset terät käyvät toisiaan vastaan ja takaavat täten suuren leikkaustehon ja rauhallisen käynnin.

Huolehdi tukevasta asennosta ja pitele laitetta molemmin käsin tiukasti erillään vartalostasi. Huolehdi ennen käynnistämistä siitä, ettei laite koske mihinkään esineisiin. Työohjeita

Pensasaitojen lisäksi pensassaksia voi myös käyttää pensaiden ja pensaikkojen leikkaa- miseen.

Parhaan leikkaustuloksen saat, kun pensas- saksia kuljetetaan niin, että terän hampaat on suunnattu n. 15° kulmassa pensasaitaa kohti (katso kuvaa 30).

Kaksiteräiset, vastakkaisiin suuntiin liikkuvat leikkausterät mahdollistavat leikkaamisen molempiin suuntiin (katso kuvaa 31).

Tasaisen pensasaidan yläreunan aikaansaa- miseksi suosittelemme, että pingotat suunta- nuoraksi langan pensasaidan reunaa pitkin. Sen yläpuolelle kasvavat oksat leikataan pois (katso kuvia 32/33).

Pensasaidan sivupinnat leikataan kaarimaisin liikkein alhaalta ylöspäin (katso kuvaa 34).

9. Puhdistus, huolto ja varaosatilaus

Vaara! Irrota akkusarja ennen kaikkia puhdistus- ja huol- totoimia.

Puhdista kiristysmekanismi säännöllisin väliajoin siten, että puhallat sen paineilmalla puhtaaksi tai harjaat lian pois. Älä käytä puh- distukseen työkaluja.

Pidä kahvat puhtaina öljystä, jotta otteesi on aina pitävä.

Poista ketjuöljy säiliöstä, jos ketjusahaa ei käytetä pitempään aikaan. Pane teräketju ja teräkisko lyhyeksi aikaa öljykylpyyn ja kiedo ne sen jälkeen öljypaperiin.

Älä missään tapauksessa upota laitetta puh- distusta varten veteen tai muihin nesteisiin.

Poista suojakupuun kertyneet jätteet harjalla

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä. Veden tunkeutuminen sähkötyökaluun lisää sähköiskun vaaraa.

9.2.1 Teräketjusaha-täydennyssarja

Teräketjun ja teräkiskon vaihto Teräkisko täytyy vaihtaa uuteen, kun teräkiskon ohjausura on kulunut loppuun. Toimi tässä samoin kuin luvussa „Teräkiskon ja teräketjun asennus“! Automaattisen ketjunvoitelun tarkastus Tarkasta säännöllisin väliajoin automaattisen ketjunvoitelun toiminta, jotta ehkäiset ylikuume- nemisen ja siihen liittyvän teräkiskon ja teräketjun vahingoittumisen. Tätä varten kohdista teräkiskon kärki sileää pintaa (lautaa, sahattua puunrun- koa) päin ja anna ketjusahan käydä. Jos tässä esiintyy paksuuntuva öljyjälki, niin automaattinen ketjunvoitelu toimii moitteettomasti. Jos selvää öljyjälkeä ei havaita, lue vastaavat ohjeet luvusta „Häiriönpoisto“! Jos nämäkään ohjeet eivät auta, käänny asiakaspalvelumme tai yhtä pätevän kor- Anl_GHH_E_20_Li_OA_SPK7.indb 300Anl_GHH_E_20_Li_OA_SPK7.indb 300 06.11.15 06:5606.11.15 06:56FI

jaamon puoleen. Viite! Älä kosketa tässä pintaa. Säilytä riittävä turvallisuusvälimatka (n. 20 cm) Teräketjun teroittaminen Voit työskennellä ketjusahalla tehokkaasti vain kun teräketju on hyväkuntoinen ja terävä. Se vä- hentää myös takapotkujen vaaraa. Teräketju voidaan teroittaa jokaisessa alan am- mattiliikkeessä. Älä yritä teroittaa teräketjua itse, jos sinulla ei ole sopivia työkaluja ja riittävää koke- musta tässä asiassa.

Jotta leikkaustulos on aina mahdollisimman hyvä, tulee terät puhdistaa ja voidella säännöllisin väli- ajoin. Poista likakertymät harjalla ja levitä pinnalle ohut öljykalvo (kuva 35).

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

10. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta välte- tään kuljetusvauriot. Tämä pakkaus on raaka-ai- netta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-aine- kiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveis- ta. Vialliset laitteet eivät kuulu kotitalousjätteisiin. Laite tulee toimittaa asianmukaiseen keräyspis- teeseen ammattitaitoista hävittämistä varten. Jos et tiedä, missä on tällainen keräyspiste, tiedustele asiaa kuntasi hallinnosta.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anl_GHH_E_20_Li_OA_SPK7.indb 301Anl_GHH_E_20_Li_OA_SPK7.indb 301 06.11.15 06:5606.11.15 06:56FI

Vaara! Ennen vianhakua sammuta laite ja ota akku pois. Seuraavasta taulukosta löydät vikojen ominaisuuksia ja miten ne voi poistaa, jos koneesi ei työskentele kunnolla. Jos et voi löytää ja poistaa ongelmaasi näillä ohjeilla, käänny teknisen asiakaspalvelun puole- en. Häiriö Mahdollinen syy Poisto Laite ei toimi - Akku tyhjä - Akku ei ole oikein paikallaan - Lataa akku - Ota akku pois ja pane takaisin paikalleen Ketjusaha toimii pätkittäin - Ulkoinen löysä kontakti - Sisäinen löysä kontakti - Päälle-/pois-katkaisin viallinen - Ota yhteyttä ammattikorjaamoon - Ota yhteyttä ammattikorjaamoon - Ota yhteyttä ammattikorjaamoon Teräketju kuiva - Ei öljyä säiliössä - Öljysäiliön tulpan ilmanvaihto tuk- keutunut - Öljyn vuotokanava tukkeutunut - Lisää öljyä - Puhdista öljysäiliön tulppa - Avaa öljyn poisvirtauskanava Ketju/ohjauskisko kuuma - Ei öljyä säiliössä - Öljysäiliön tulpan ilmanvaihto tuk- keutunut - Öljyn vuotokanava tukkeutunut - Ketju tylstynyt - Ketju liian kireällä - Lisää öljyä - Puhdista öljysäiliön tulppa - Avaa öljyn poisvirtauskanava - Anna teroittaa ketju tai vaihda uu- teen - Tarkasta ketjun kireys Ketjusaha nykii, tärisee tai ei sahaa oikein - Ketju liian löysällä - Ketju tylstynyt - Ketju on kulunut loppuun - Teränhampaat näyttävät väärään suuntaan - Säädä ketjun kireys - Anna teroittaa ketju tai vaihda uu- teen - Vaihda ketju uuteen - Asenna teräketju uudelleen ham- paat oikeaan suuntaan Anl_GHH_E_20_Li_OA_SPK7.indb 302Anl_GHH_E_20_Li_OA_SPK7.indb 302 06.11.15 06:5606.11.15 06:56FI

13. Latauslaitteen näyttö

Näytön tila Merkitys ja toimenpiteet Punainen valodiodi Vihreä valo- diodi Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslai teessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Pois Palaa Akku on ladattu 85 % täyteen ja valmis käyttöön. (Latauksen kesto 1,5 Ah:n akku: 30 minuuttia) (Latauksen kesto 3,0 Ah:n akku: 60 minuuttia) (Latauksen kesto 4,0 Ah:n akku: 80 minuuttia) Sen jälkeen laite kytkeytyy hellävaraiseen lataukseen, kunnes akku on ladattu täyteen. (Latauksen kesto kaikkiaan 1,5 Ah:n akku: n. 40 minuuttia) (Latauksen kesto kaikkiaan 3,0 Ah:n akku: n. 75 minuuttia) (Latauksen kesto kaikkiaan 4,0 Ah:n akku: n. 100 minuuttia) Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköverkosta. Vilkkuu Vilkkuu Sovitettu lataaminen Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitempään kuin 1 tunnin. Mahdollisia syitä ovat: - Akkua ei ole ladattu hyvin pitkään aikaan tai tyhjentyneen akun tyh- jentäminen on jatkunut (tyhjentyminen kokonaan) - Akun lämpötila ei ole ihannealueella 10°C ja 45°C välillä. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan tästä huolimat- ta ladata edelleen. Vilkkuu Vilkkuu Häiriö Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta. Palaa Palaa Lämpötilahäiriö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kyl- mä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmössä (n. 20°C). Anl_GHH_E_20_Li_OA_SPK7.indb 303Anl_GHH_E_20_Li_OA_SPK7.indb 303 06.11.15 06:5606.11.15 06:56FI

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_GHH_E_20_Li_OA_SPK7.indb 304Anl_GHH_E_20_Li_OA_SPK7.indb 304 06.11.15 06:5606.11.15 06:56FI

Asiakaspalvelutiedot Meillä on kaikissa takuutodistuksessa mainituissa maissa päteviä asiakaspalvelusta huolehtivia kump- paneita, joiden yhteystiedot löydät takuutodistuksesta. Heidän kauttaan voit saada kaikki asiakaspalve- lut, kuten korjaukset, varaosien ja kulumaosien sekä tarvittavien käyttömateriaalien toimitukset. Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Laji Esimerkki Kuluvat osat* Teräkisko, Teränohjain, Akku Käyttömateriaali / käyttöosat* Teräketju, Terät Puuttuvat osat

• ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www. isc-gmbh.info. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin:

Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen?

Havaitsitko jotain erikoista ennen vian ilmenemistä (oireita ennen vikaa)?

Mikä mielestäsi on laitteessa vikana (pääasiallinen vika)? Kuvaa tätä toimintavirhettä. Anl_GHH_E_20_Li_OA_SPK7.indb 305Anl_GHH_E_20_Li_OA_SPK7.indb 305 06.11.15 06:5606.11.15 06:56FI

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asia- kaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai siihen myyntipisteeseen, josta olet laitteen ostanut. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusi-

en laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 84 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen ta-

kuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittämi- nen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemi- seen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Jos takuumme

kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_GHH_E_20_Li_OA_SPK7.indb 306Anl_GHH_E_20_Li_OA_SPK7.indb 306 06.11.15 06:5606.11.15 06:56EE

8. Pange tähele kukkuvaid ja eemalepaiskuvaid

10. Teleskooptoru 1 lukustusmutter

12. Teleskooptoru 2 lukustusmutter

19. Hekikääride paigalduspesa

20. Hekikääride tera kaitse

Hekikääride paigalduspesa

Hekikääride tera kaitse

5.6 Hekikääride paigalduspesa monteerimine

mootoripea külge (joonised 15-16) Vigastuste vältimiseks peab kaitse olema lükatud üle hekikääride tera.

1. Positsioneerige hekikääride paigalduspesa

ja mootoripea nii, et mõlemal osal paiknevad nooled on kohakuti.

2. Suruge hekikääride paigalduspesa moo-

5.7 Hekikääride paigalduspesa monteerimine

2. Pöörake hekikääride paigalduspesa nii

9.2.2 Hekikääride paigaldusosa
