BRUGSANVISNING GHH-E 20 Li OA Gardol

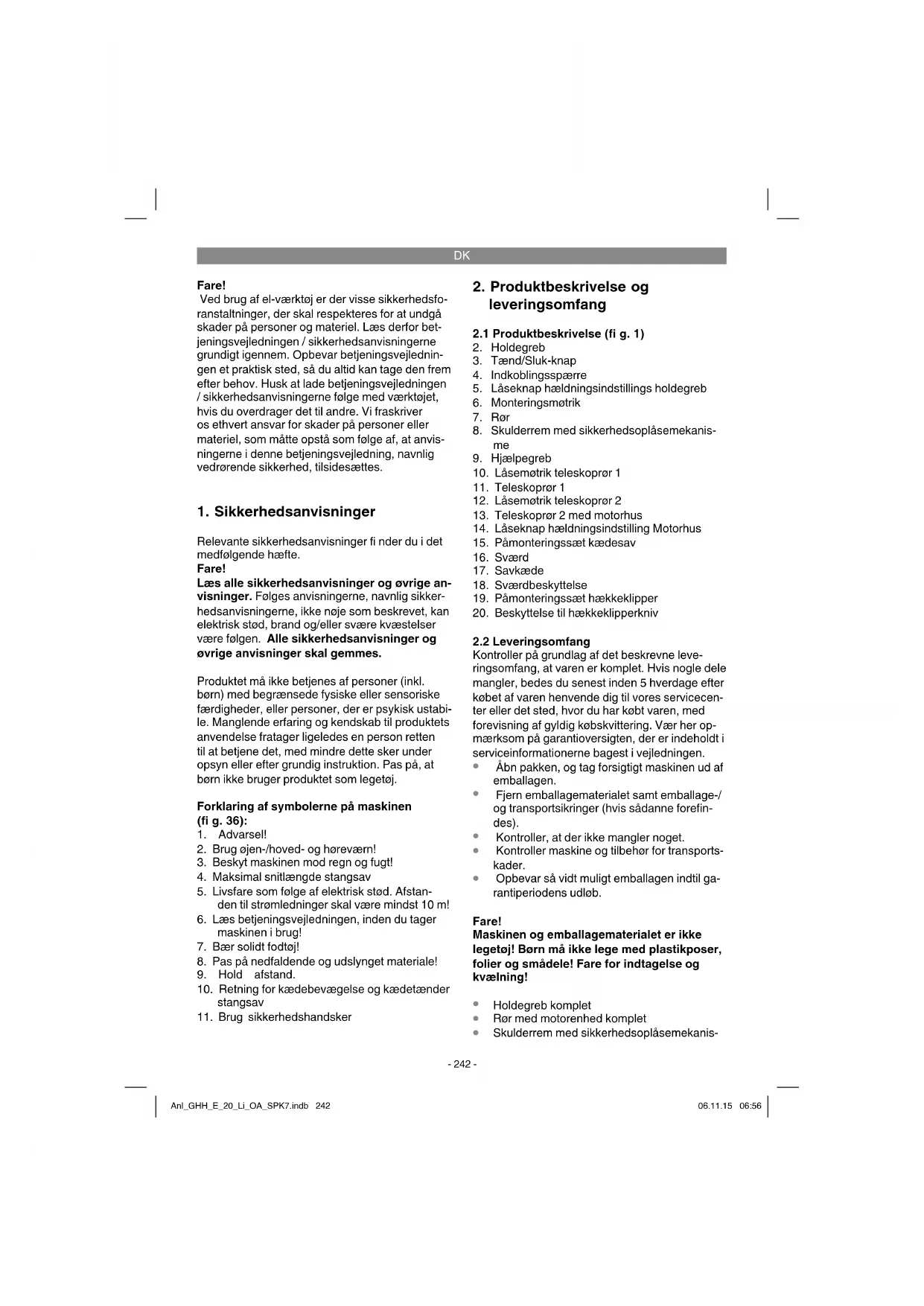

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Produktet må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der er psykisk ustabi- le. Manglende erfaring og kendskab til produktets anvendelse fratager ligeledes en person retten til at betjene det, med mindre dette sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke bruger produktet som legetøj. Forklaring af symbolerne på maskinen (fi g. 36):

2. Brug øjen-/hoved- og høreværn!

3. Beskyt maskinen mod regn og fugt!

4. Maksimal snitlængde stangsav

5. Livsfare som følge af elektrisk stød. Afstan-

den til strømledninger skal være mindst 10 m!

6. Læs betjeningsvejledningen, inden du tager

7. Bær solidt fodtøj!

8. Pas på nedfaldende og udslynget materiale!

10. Retning for kædebevægelse og kædetænder

11. Brug sikkerhedshandsker

5. Låseknap hældningsindstillings holdegreb

13. Teleskoprør 2 med motorhus

14. Låseknap hældningsindstilling Motorhus

15. Påmonteringssæt kædesav

18. Sværdbeskyttelse

19. Påmonteringssæt hækkeklipper

20. Beskyttelse til hækkeklipperkniv

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Rør med motorenhed komplet

Påmonteringssæt kædesav

Påmonteringssæt hækkeklipper

Beskyttelse til hækkeklipperkniv

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Stangsav (kædesav med teleskopskaft) Påmonteringssættet kædesav må kun monteres på det medleverede motorhoved. Kædesaven med teleskopskaft er beregnet til afgreningsarbejder på træer. Den er ikke beregnet til omfattende savearbejder og træfældning eller til savning af andre materialer end træ. Hækkeklipper Påmonteringssættet hækkeklipper må kun mon- teres på det medleverede motorhoved. Forsigtig! Denne hækkeklipper er konstrueret til klipning af hække, krat og buske. Forsigtig! Brug ikke apparatet til at klippe græs. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Stangsav Sværdlængde: ....................................... 200 mm Skærelængde maks.: ............................. 170 mm Kædedeling: ................................ 3/8“ 33 tænder Kædestyrke: ............................... (0,050“) 1,3 mm Kædehjul: ..................................... 6 tænder, 3/8“ Snithastighed ved omdrejningstal: ................................3,76 m/s Påfyldningsmængde olietank: ................ 125 cm

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

5. Før ibrugtagningen

Apparatet leveres uden akkumulatorbatterier og uden ladeaggregat! Forsigtig! Vent med at sætte akkuen i, til maski- nen er fuldstændig monteret, og alle indstillinger er gennemført. Bær altid sikkerhedshandsker, når du arbejder med saven. Pak alle dele omhyggeligt ud, og kontroller, at der ikke mangler noget (fi g. 1).

5.2 Montering kædesav – påmonteringssæt

5.2.a Montering af sværd og savkæde

Løsn fastgørelsesskruen (C) til kædehjulss- kærmen (fig. 5).

Tag kædehjulsskærmen af.

Læg kæden ind i den omløbende not på sværdet som vist (fig. 6/pos. E).

Læg sværd og kæde ind i kædesavens holde- anordning (fig. 7). Før kæden omkring hjulet (fig. 7/pos. K).

Anbring kædehjulsskærmen og spænd den manuelt med fastgørelsesskruen (fig. 8/pos. C). Vent med at spænde fastgørelsesskruen endeligt fast, til kædespændingen er blevet indstillet (se punkt 5.2.b).

5.2.b Spænding af savkæde

Forsigtig! Husk altid at tage akkuen ud af saven inden eftersyn og indstilling. Bær altid sikkerheds- handsker, når du arbejder med kædesaven.

Skru fastgørelsesskruen (C) til kædehjulss- kærmen nogle omgang løs (fig. 5) .

Indstil kædespændingen med kædespæn- dingsskruen (fig. 9/pos. D). Drejning mod højre øger kædespændingen, drejning mod venstre mindsker kædespændingen. Kæden er spændt rigtigt, hvis den kan løftes ca. 2 mm Anl_GHH_E_20_Li_OA_SPK7.indb 244Anl_GHH_E_20_Li_OA_SPK7.indb 244 06.11.15 06:5606.11.15 06:56DK

op midt på sværdet (fig. 10).

Skru fastgørelsesskruen (C) til kædehjulss- kærmen fast (fig. 8). Bemærk! Alle kædeled skal ligge rigtigt i svær- dets føringsnot. Anvisninger til spænding af kæde: Kæden skal være spændt rigtigt, for at en sikker drift kan garanteres. Den optimale spænding er indikeret ved, at kæden kan løftes ca. 2 mm op midt på sværdet. Da kæden varmes op under savningen og herved ændrer længde, skal kæ- despændingen kontrolleres senest hver 10. min. og ved behov indjusteres. Dette gælder navnlig nye savkæder. Når arbejdet er færdigt, skal sav- kæden afspændes, da afkølingen gør den kortere. Herved undgås det, at kæden tager skade.

5.2.c Smøring af savkæde

Forsigtig! Husk altid at tage akkuen ud af maski- nen inden eftersyn og indstilling. Bær altid sikker- hedshandsker, når du arbejder med kædesaven. Bemærk! Brug aldrig kæden uden kædeolie! Bruges kædesaven uden kædeolie eller med en oliestand, der ligger under kontrolvinduet, vil kæ- desaven blive beskadiget! Bemærk! Vær opmærksom på temperaturforhol- dene: Forskellige omgivende temperaturer kræver smøremidler med meget varierende viskositet. Lave temperaturer kræver tyndtfl ydende olier (lav viskositet) for at sikre en tilstrækkelig smørefi lm. Hvis du f.eks. anvendte denne olie om sommeren, ville den blive endnu mere fl ydende på grund af de høje temperaturer. Herved kan smørefi lmen briste, hvilket vil overophede og måske ødelægge kæden. Derudover vil smøreolien forbrænde og forårsage unødig forurening. Fyldning af olietank (fi g. 11):

Stil kædesaven på en plan flade.

Rens området omkring tankdækslet (pos. 31), og åbn dækslet.

Fyld tanken (pos. 30) op med kædeolie. Pas på, at der ikke kommer snavs ned i tanken, så oliedysen stopper til.

Luk tankdækslet (pos. 31). Efter montering af kædesav – påmonteringssæt- tet samt hvis den ikke er i brug anbringes sværd- beskyttelsen (fi g. 1/pos. 18) over det monterede sværd med savkæde for at undgå kvæstelser.

5.3 Kædesav- påmonteringssæt monteres på

motorhoved (fi g. 12 – 13) Sværdbeskyttelsen skal være skubbet hen over det monterede sværd med savkæde for at undgå kvæstelser.

1. Positioner kædesav – påmonteringssættet og

motorhovedet, så pilene på de to dele stem- mer overens.

2. Tryk kædesav – påmonteringssættet mod

motorhovedet. Derved skubbes låseknappen (R) til højre. Drej kædesav – påmonterings- sættet til højre. Kædesav – påmonteringssæt- tet låses på motorhovedet og er fast monteret. Derved trykkes låseknappen (R) til venstre.

5.4 Kædesav - påmonteringsæt drejes 90° på

motorhoved (fi g. 14) Sværdbeskyttelsen skal være skubbet hen over det monterede sværd med savkæde for at undgå kvæstelser.

1. Træk låseknappen (R) til højre.

2. Drej kædesav – påmonteringssættet 90° til

venstre. Kædesav – påmonteringssættet lå- ses på motorhovedet og er fast monteret.

5.5 Kædesav- påmonteringssæt fjernes fra

motorhoved (fi g. 12 – 13) Sværdbeskyttelsen skal være skubbet hen over det monterede sværd med savkæde for at undgå kvæstelser.

1. Træk låseknappen (R) til højre.

2. Drej kædesav – påmonteringssættet, til pilene

på motorhoved og kædesav – påmonterings- sæt stemmer overens og dette kan fjernes.

5.6 Hækkeklipper- påmonteringssæt

monteres på motorhoved (fi g. 15 – 16) Beskyttelsen skal skubbes hen over hækkeklip- perkniv for at undgå kvæstelser.

1. Positioner hækkeklipper – påmonteringssæt-

tet og motorhoved, så pilene på de to dele stemmer overens.

2. Tryk hækkeklipper – påmonteringssættet mod

motorhovedet. Derved skubbes låseknappen (R) til højre. Drej hækkeklipper – påmonte- ringssættet til højre. Hækkeklipper – påmon- teringssættet låses på motorhovedet og er fast monteret. Derved trykkes låseknappen (R) til venstre. Anl_GHH_E_20_Li_OA_SPK7.indb 245Anl_GHH_E_20_Li_OA_SPK7.indb 245 06.11.15 06:5606.11.15 06:56DK

5.7 Hækkeklipper - påmonteringssæt fjernes

på motorhoved (fi g. 15 – 16) Beskyttelsen skal skubbes hen over hækkeklip- perkniv for at undgå kvæstelser.

1. Træk låseknappen (R) til højre.

2. Drej hækkeklipper – påmonteringssættet,

til pilene på motorhoved og hækkeklipper – påmonteringssæt stemmer overens og dette kan fjernes.

5.8 Hjælpegreb indstilles (fi g. 17-18)

a) Hældning på hjælpegreb indstilles Åbn (a) låsemekanismen (F). Indstil den ønskede hældning for hjælpegrebet (9). Luk (b) låsemeka- nismen (F). b) Hjælpegreb forskydes Åbn (a) låsemekanismen (H) og forskyd hjælpe- grebet (9) i den ønskede position. Luk (b) låseme- kanismen (H).

5.9 Anlægning af skulderrem

Advarsel! Benyt altid skulderremmen under arbejdet. Sluk altid for motoren, inden du løsner skulderremmen. Fare for personskade.

3. Indstil remmens længde, så remholderen be-

fi nder sig i hoftehøjde (fi g. 19).

4. Skulderremmen er udstyret med et spænde.

Tryk krogene sammen, hvis det skulle være nødvendigt at lægge maskinen hurtigt fra (fi g. 20).

5. Selepositionen ændres på maskinen ved at

trykke de to metalsløjfer (fi g. 4/pos. L / M) mod hinanden og forskyd seleholderen på røret.

5.10 Hældning holdegreb indstilles (fi g. 21)

2. Træk teleskoprørene (11+13) så langt ud,

som arbejdshøjden kræver det.

3. Luk teleskoprør-låsemekanismemøtrikkerne

(10 + 12) ved at dreje dem til højre.

5.13 Montering af akku (fi g. 24 - 25)

Tryk på anslagsknappen (T) på akkuen som vist på fi g. 24, og skub akkuen ind i den dertil indrette- de holdemekanisme. Når akkuen er i en position som vist på fi g. 25, skal anslagsknappen gå i indgreb! Akkuen afmonteres tilsvarende i modsat rækkefølge!

5.14 Opladning af akku (fi g. 26)

1. Tag akkupack‘en ud af holderen på produktet:

Tryk på anslagsknappen (T).

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden- værende netspænding. Sæt stikket til lade- aggregatet (21) i stikkontakten. Den grønne LED-lysdiode begynder at blinke.

3. Sæt akkuen (1) på ladeaggregatet (21).

4. Under punkt „Visninger på ladeaggregatet“

fi ndes en oversigt over LED-visningernes be- tydning. Under opladningen kan akkuen blive varm. Dette er helt normalt. Hvis det ikke er muligt at oplade akkupack’en, skal du kontrollere,

om der er netspænding i stikkontakten

om forbindelsen til ladekontakterne er i orden. Hvis det stadigvæk ikke er muligt at oplade akkupack’en, bedes du indsende

samt akkupack‘en til vores kundeservice. Sørg for at genoplade akkupack’en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du konstaterer, at akku-maskinen ydelse er nedsat. Undgå, at akkupack’en afl ades helt. Det vil ødelægge akkupack’en!

Bemærk venligst lovmæssige bestemmelser ve- drørende støjbeskyttelse, som kan variere lokalt. Forsigtig! Benyt altid skulderremmen under arbejdet. Sluk altid for motoren, inden du løsner skulderremmen. Fare for personskade. Læg skulderremmen på som beskrevet forinden, montér det ønskede påmonteringssæt og indstil maskinen, så den passer til dine behov. Anl_GHH_E_20_Li_OA_SPK7.indb 246Anl_GHH_E_20_Li_OA_SPK7.indb 246 06.11.15 06:5606.11.15 06:56DK

Tænde / slukke Tænde saven

Hold fast i maskinens greb med begge hæn- der (tommelfinger neden under hjælpegre- bet).

Tænd maskinen med tænd/sluk-knappen (fig. 3/pos. 3). Indkoblingsspærren kan nu slippes igen. Slukke saven Slip tænd/sluk-knappen (fi g. 3/pos. 3).

7. Arbejde med kædesav-

påmonteringssæt Forberedelser Af sikkerhedsmæssige grunde skal følgende punkter kontrolleres hver gang, inden saven tages i brug, og hvis den evt. er beskadiget: Kædesavens tilstand Undersøg kædesaven for skader på hus, netka- bel, sværd og på selve saven, inden du påbegyn- der arbejdet. En sav med åbenlyse skader må aldrig tages i brug. Oliebeholder Niveau i oliebeholder. Kontroller også under arbejdet, om der er tilstrækkelig olie. Brug aldrig saven, hvis der mangler olie, eller hvis oliestan- den er faldet til ned under min.-mærket – saven vil kunne tage skade. En påfyldning rækker gennemsnitligt til 20 min., afhængig af pauser og belastning. Savkæde Savkædens spænding, skærenes tilstand. Jo skarpere savkæden er, desto lettere er den at betjene og kontrollere. Det samme gælder for kædespændingen. Kontroller også kædespæn- dingen under arbejdet, senest hvert 10. minut – for din sikkerheds skyld! Især nye savkæder har tendens til at udvide sig ekstra meget. Beskyttelsestøj Det er vigtigt at bære beskyttelsestøj, som ligger tæt ind til kroppen, f.eks. skæresikre bukser, handsker og sikkerhedssko. Høreværn og sikkerhedsbriller. Bær sikkerhedshjelm med integreret høre- og an- sigtsværn. Denne beskytter mod nedfaldne grene og tilbageslående kviste. Sikkerhed i arbejdet

For at kunne arbejde sikkert foreskrives en arbejdsvinkel på maks. 60°.

Vær forsigtig ved savning af grene, der er i spænd, og splintrende træ.

Risiko for kvæstelse som følge af nedfaldne grene og udslyngede træstykker!

Saven er ikke beskyttet mod elektrisk stød ved kontakt med højspændingsledninger. Hold en mindsteafstand på 10 m til strømfø- rende ledninger. Livsfare som følge af elekt- risk stød!

På hældninger skal du altid stå oven over el- ler med siden til den gren, der skal saves.

Hold saven så tæt ind til kroppen som muligt. Det giver den bedste balance. Saveteknik

Under afgrening skal maskinen holdes i en vinkel på maksimal 60° i forhold til vandret linje for at undgå at blive ramt af en nedfalden gren (fig. 27).

Start med at save de nederste grene af. Så kan de savede grene længere oppe nemmere falde ned.

Umiddelbart efter at snittet er gennemført, øges savens vægt abrupt, fordi den ikke læn- gere støtter af på grenen. Dette indebærer en fare for at miste kontrollen over saven.

Savkæden skal køre, når du trækker saven ud fra snittet. Herved undgås fastklemning.

Sav ikke med spidsen af sværdet.

Undgå at save i den fortykkede grenansats. Det vil modarbejde træets heling. Oversavning af mindre grene (fi g. 28): Læg savens anslagsfl ade ind mod grenen. Herved undgås stødvise bevægelser af saven i begyndelsen af snittet. Før saven gennem grenen med et let tryk oppefra og ned. Anl_GHH_E_20_Li_OA_SPK7.indb 247Anl_GHH_E_20_Li_OA_SPK7.indb 247 06.11.15 06:5606.11.15 06:56DK

Oversavning af større og længere grene (fi g. 29): Ved større grene skal der udføres et afl astnings- snit. Sav først med sværdets overside nedefra og op igennem 1/3 af grenens diameter (a). Sav herefter med undersiden af sværdet oppefra og ned mod det første savepunkt (b). Længere grene skal saves af i afsnit, så kontrol- len over nedslaget bevares. Tilbageslag Med tilbageslag menes det pludselige op- eller tilbagegående ryk, der kan komme fra en kø- rende kædesav. Årsagen er oftest berøring af saveemnet med sværdspidsen eller fastklemning af savkæden. Ved tilbageslag opstår en uventet stor kraft- indvirkning. Derfor reagerer kædesaven oftest på ukontrolleret vis. Herved kan brugeren eller omkringstående personer pådrage sig svære kvæstelser. Faren for tilbageslag er størst, hvis saven sættes på emnet omkring sværdspidsen, da løftestangseff ekten her er størst. Sæt derfor altid saven på så fl adt som muligt. Fare!

Vær altid opmærksom på, om kædespændin- gen er rigtig!

Arbejd kun med en savkæde, som er skærpet ifølge forskrifterne!

Sav ikke med overkanten eller spidsen af sværdet!

Hold altid fast i kædesaven med begge hæn- der! Savning af træ i spænd Savning af træ, som sidder i spænd, kræver særlig forsigtighed! Træ, der sidder i spænd, og som frigøres under savningen, kan reagere helt ukontrolleret. Dette kan føre til svære kvæstelser, eventuelt med døden til følge. Arbejde af denne art er forbeholdt fagfolk.

8. Arbejde med hækkeklipper-

Kontroller skæreknivenes funktion. Knivene skærer i begge sider med modsat omløbsret- ning, hvilket giver en høj skæreydelse og en rolig driftsgang.

Sørg for at stå sikkert og stabilt og hold godt fast i apparatet med begge hænder og med afstand til din egen krop. Kontrollér før tæn- ding, at apparatet ikke berører genstande. Arbejdsanvisninger

Ud over klipning af hække kan en hække- klipper også anvendes til klipning af krat og buske.

Den bedste skæreydelse opnås, hvis hæk- keklipperen føres på en sådan måde, at tæn- derne på knivene står i en vinkel på ca. 15° i forhold til hækken (se fig. 30).

Knivene skærer i begge sider og med modsat omløbsretning, hvilket gør det muligt at klippe i begge retninger (se fig. 31).

For at få en lige højde på hækken anbefales det at spænde en snor ud langs hækkens kant, som så fungerer som lodmarkør. Gren- værk, som rager op, klippes af (se fig. 32/33).

Hækkens sideflader klippes i buebevægelser nedefra og op (se fig. 34).

9. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk akkupack‘en ud af stikkontakten, inden rengørings- og vedligeholdelsesarbejde påbe- gyndes.

Rengør med jævne mellemrum spændeme- kanismen ved at foretage udblæsning med trykluft, eller brug en børste. Brug ikke værktøj til renholdelse.

Hold grebene fri for olie, så du altid har et sik- kert hold om maskinen.

Hvis saven ikke benyttes over et længere tidsrum, skal tanken tømmes for kædeolie. Læg kæden og sværdet kortvarigt i oliebad, og vikl oliepapir om.

Saven må under ingen omstændigheder dyp- pes i vand eller andre væsker.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

9.2.1 Kædesav-påmonteringssæt

Udskiftning af savkæde og sværd Sværdet skal skiftes ud, hvis sværdets føringsnot er slidt ned. Fremgangsmåden er beskrevet i ka- pitlet „Montering af sværd og kæde“! Kontrol af den automatiske kædesmøring Kontroller med jævne mellemrum, om den automatiske kædesmøring fungerer, som den skal; på den måde kan overophedning undgås, som ellers vil kunne beskadige sværd og kæde. Kontrol foretages ved at rette sværdspidsen mod en glat overfl ade (bræt, et træs snitfl ade), og lad kædesaven køre. Hvis der her viser sig et tiltagende oliespor, arbejder den automatiske kædesmøring fejlfrit. Ses der derimod ikke noget tydeligt oliespor, henvises til anvisningerne i kapit- let „Fejlsøgning“! Hvis heller ikke dette hjælper, så kontakt vores kundeservice eller andet kvalifi ceret værksted. Bemærk! Rør ikke overfl aden ved denne proce- dure. Hold en tilstrækkelig sikkerhedsafstand (ca. 20 cm). Skærpning af savkæden Det er kun muligt at arbejde eff ektivt med kæde- saven, hvis kæden er skarp og i god stand. Her- ved reduceres også faren for tilbageslag. Kæden kan efterslibes hos en fagmand. Forsøg ikke selv at skærpe kæden, med mindre du råder over et egnet værktøj og besidder den nødvendi- ge erfaring.

Knivene skal regelmæssigt renses og smøres for at opretholde den høje skæreydelse. Fjern afl e- jringerne med en børste og smør et tyndt lag olie på (fi g. 35).

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

10. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_GHH_E_20_Li_OA_SPK7.indb 249Anl_GHH_E_20_Li_OA_SPK7.indb 249 06.11.15 06:5606.11.15 06:56DK

12. Fejlsøgningsskema

Forsigtig! Sluk saven, og tag batteriet ud før fejlsøgning. Nedenstående oversigt angiver fejlsymptomer og beskriver, hvordan afhjælpning foretages, hvis saven ikke skulle fungere korrekt. Hvis oversigten ikke fører til problemløsning , skal du kontakte dit service- værksted. Driftsforstyrrelse Mulig årsag Afhjælpning Maskine virker ikke - Batteri fl adt - Batteri ikke sat rigtigt i - Oplad batteriet - Tag batteriet ud, og sæt det i igen Maskine arbejder diskontinuerligt - Ekstern løs forbindelse - Intern løs forbindelse - Tænd/Sluk-knap defekt - Opsøg autoriseret værksted - Opsøg autoriseret værksted - Opsøg autoriseret værksted Savkæde tør. - Ingen olie i tanken - Udluftning i dæksel til olietank til- stoppet - Olieudstrømningskanal tilstoppet - Fyld mere olie på - Rens dækslet til olietanken - Frigør olieudstrømningskanalen Kæde/Ledeskinne meget varm - Ingen olie i tanken - Udluftning i dæksel til olietank til- stoppet - Olieudstrømningskanal tilstoppet - Kæde stump - Kæde for kraftigt spændt - Fyld mere olie på - Rens dækslet til olietanken - Frigør olieudstrømningskanalen - Efterslib kæden, eller isæt ny - Kontroller kædespændingen Kædesav hugger, vibrerer eller saver ikke rigtigt - Kædespænding for løs - Kæde stump - Kæde slidt - Savtænder vender i den forkerte retning - Juster kædespændingen - Efterslib kæden, eller isæt ny - Udskift kæden - Genmonter savkæden med tæn- derne i den rigtige retning Anl_GHH_E_20_Li_OA_SPK7.indb 250Anl_GHH_E_20_Li_OA_SPK7.indb 250 06.11.15 06:5606.11.15 06:56DK

13. Visninger på opladeren

Visning Betydning og påkrævet handling Rød lysdi- ode Grøn lysdi- ode Slukket Blinker Standby-modus Ladeadapteren er sluttet til strømforsyningsnettet og er klar til drift, batteriet er ikke sat i Tændt Slukket Opladning Ladeadapteren lader batteriet op i hurtigladningsmodus. Slukket Tændt Akkumulatorbatteriet er 85% opladet og klar til brug. (Opladningstid 1,5 Ah-batteri: 30 min.) (Opladningstid 3,0 Ah-batteri: 60 min.) (Opladningstid 4,0 Ah-batteri: 80 min.) Herefter skiftes om til en skåneladning, indtil fuldstændig opladning er sket. (Opladningstid i alt 1,5 Ah-batteri: ca. 40 min) (Opladningstid i alt 3,0 Ah-batteri: ca. 75 min) (Opladningstid i alt 4,0 Ah-batteri: ca. 100 min) Påkrævet handling: Tag batteriet ud af opladeren. Kobl ladeadapteren fra strømforsyning nettet. Blinker Slukket Tilpasningsopladning Opladeren befi nder sig i modus for skånsom opladning. Her oplades batteriet af sikkerhedsgrunde langsommere og skal bruge mere end 1 t. Det kan have følgende årsager: - Batteriet er ikke blevet opladet i meget lang tid, eller der er sket yder- ligere afl adning af et fl adt batteri (dybafl adning) - Batteriets temperatur ligger ikke inden for det ideelle område mellem 10° C og 45° C. Påkrævet handling: Vent, indtil ladeprocessen er færdig, batteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Batteriet er defekt. Påkrævet handling: Et defekt batteri må ikke længere oplades. Tag batteriet ud af opladeren. Tændt Tændt Temperaturfejl Batteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_GHH_E_20_Li_OA_SPK7.indb 251Anl_GHH_E_20_Li_OA_SPK7.indb 251 06.11.15 06:5606.11.15 06:56DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_GHH_E_20_Li_OA_SPK7.indb 252Anl_GHH_E_20_Li_OA_SPK7.indb 252 06.11.15 06:5606.11.15 06:56DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Sværd, Knivføring, Akku Forbrugsmateriale/ forbrugsdele* Savkæde, Kniv Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_GHH_E_20_Li_OA_SPK7.indb 253Anl_GHH_E_20_Li_OA_SPK7.indb 253 06.11.15 06:5606.11.15 06:56DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 84 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:

www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_GHH_E_20_Li_OA_SPK7.indb 254Anl_GHH_E_20_Li_OA_SPK7.indb 254 06.11.15 06:5606.11.15 06:56NO
