INSTRUKCJA OBSŁUGI GHH-E 20 Li OA Gardol

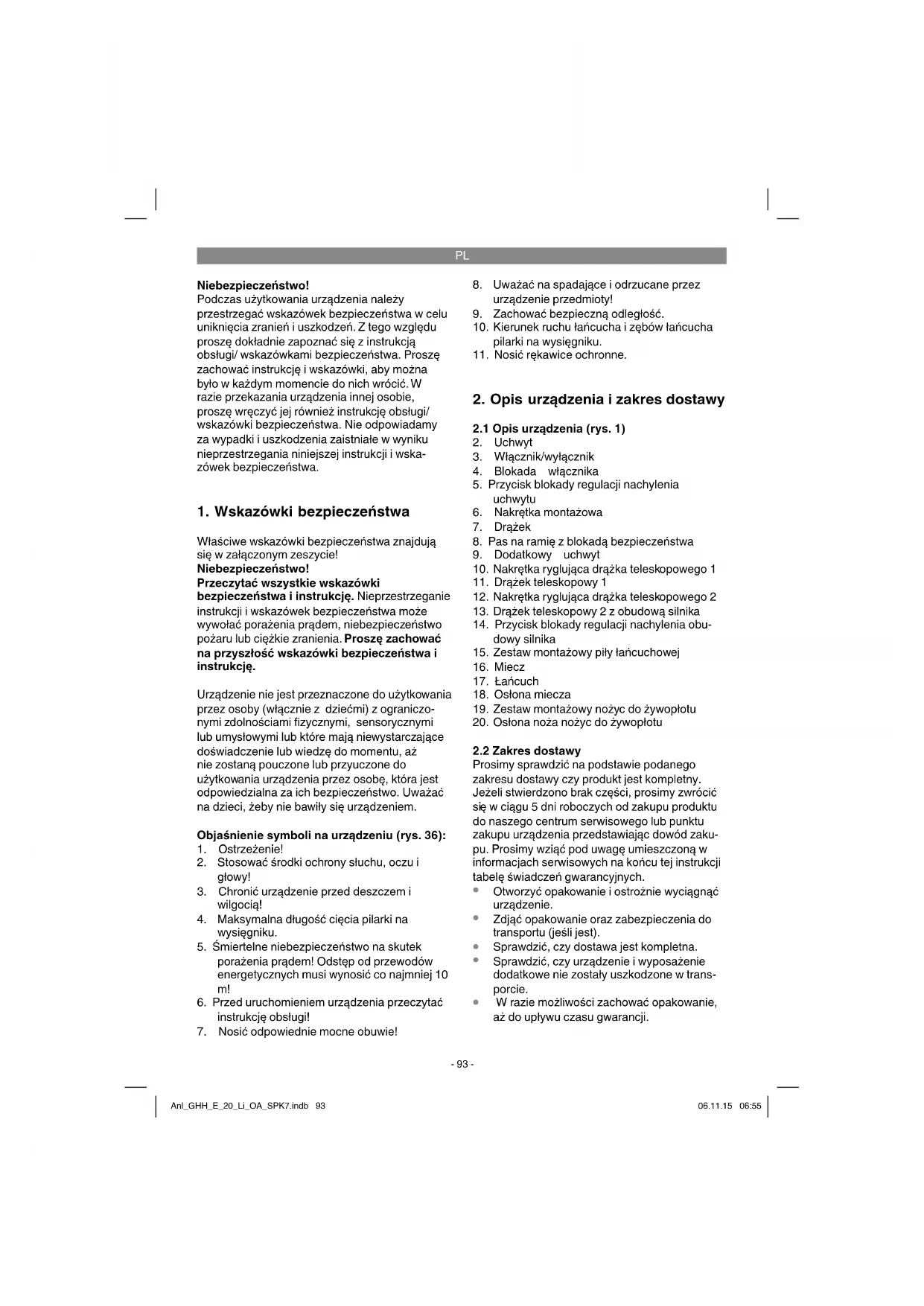

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczo- nymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną pouczone lub przyuczone do użytkowania urządzenia przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem. Objaśnienie symboli na urządzeniu (rys. 36):

2. Stosować środki ochrony słuchu, oczu i

3. Chronić urządzenie przed deszczem i

4. Maksymalna długość cięcia pilarki na

5. Śmiertelne niebezpieczeństwo na skutek

porażenia prądem! Odstęp od przewodów energetycznych musi wynosić co najmniej 10

6. Przed uruchomieniem urządzenia przeczytać

7. Nosić odpowiednie mocne obuwie!

8. Uważać na spadające i odrzucane przez

urządzenie przedmioty!

9. Zachować bezpieczną odległość.

10. Kierunek ruchu łańcucha i zębów łańcucha

pilarki na wysięgniku.

11. Nosić rękawice ochronne.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

3. Włącznik/wyłącznik

4. Blokada włącznika

5. Przycisk blokady regulacji nachylenia

6. Nakrętka montażowa

8. Pas na ramię z blokadą bezpieczeństwa

10. Nakrętka ryglująca drążka teleskopowego 1

11. Drążek teleskopowy 1

12. Nakrętka ryglująca drążka teleskopowego 2

13. Drążek teleskopowy 2 z obudową silnika

14. Przycisk blokady regulacji nachylenia obu-

15. Zestaw montażowy piły łańcuchowej

19. Zestaw montażowy nożyc do żywopłotu

20. Osłona noża nożyc do żywopłotu

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić

ę w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Anl_GHH_E_20_Li_OA_SPK7.indb 93Anl_GHH_E_20_Li_OA_SPK7.indb 93 06.11.15 06:5506.11.15 06:55PL

Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Drążek z jednostką napędową (kompletny)

Pas na ramię z blokadą bezpieczeństwa

Zestaw montażowy piły łańcuchowej

Zestaw montażowy nożyc do żywopłotu

Osłona noża nożyc do żywopłotu

Oryginalna instrukcja obsługi

Wskazówki bezpieczeństwa

3. Zastosowanie zgodne z

przeznaczeniem Pilarka na wysięgniku (piła łańcuchowa na wysięgniku teleskopowym) Zestaw montażowy piły łańcuchowej można zamontować wyłącznie na głowicy silnika dostar- czonej z urządzeniem. Piła łańcuchowa na wysięgniku teleskopowym przeznaczona jest do usuwania pojedynczych gałęzi na drzewach. Nie nadaje się do większych prac pilarskich, ścinki drzew ani do cięcia materiałów innych niż drewno. Nożyce do żywopłotu Zestaw montażowy nożyc do żywopłotu można zamontować wyłącznie na głowicy silnika dostar- czonej z urządzeniem. Ostrożnie! Nożyce do żywopłotu przeznaczone są do cięcia żywopłotów, zarośli i krzaków. Ostrożnie! Nie stosować urządzenia do cięcia trawy. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Pilarka na wysięgniku Długość miecza: ..................................... 200 mm Maks. długość cięcia: .............................. 170 mm Podziałka łańcucha: ..........................3/8“ 33 zęby Grubość łańcucha: ......................(0,050“) 1,3 mm Koło łańcuchowe: ............................ 6 zębów, 3/8“ Prędkość cięcia nominalnej liczbie obrotów: ......................................3,76 m/s Pojemność zbiornika oleju: ..................... 125 cm

Waga netto bez osprzętu: ...........................3,4 kg Łańcuch: ..................................Oregon 91P033X, .......................................Kangxin 3/8 8050X33DL Miecz: ............... Oregon 080NDEA041 (520089), ........................................Kangxin AP08-33-507P Nożyce do żywopłotu Długość miecza: ..................................... 450 mm Maks. długość cięcia: .............................. 400 mm Odstęp między zębami: ............................ 16 mm Liczba cięć/min: ........................................... 1700 Uwaga! W skład dostarczonego urządzenia nie wchodzą akumulatory ani ładowarka. Urządzenie może być stosowane wyłącznie z akumulatorami litowo- jonowymi serii Power-X-Change! Power-X-Change 20 V, 1,5 Ah ...................5 ogniw litowo-jonowych 20 V, 3,0 Ah .................10 ogniw litowo-jonowych 20 V, 4,0 Ah .................10 ogniw litowo-jonowych Akumulatory litowo-jonowe serii Power-X- Change muszą być zawsze ładowane przy użyciu ładowarki Power-X-Charger. Ładowarka Napięcie sieciowe ..............200-250 V ~ 50-60 Hz Wyjście Napięcie znamionowe ............................21 V d. c. Prąd znamionowy ................................. 3.000 mA Anl_GHH_E_20_Li_OA_SPK7.indb 94Anl_GHH_E_20_Li_OA_SPK7.indb 94 06.11.15 06:5506.11.15 06:55PL

Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą ISO 22868. Poziom ciśnienia akustycznego L

.............................................3 dB Zmierzony poziom mocy akustycznej L

...........................................3 dB Gwarantowany poziom mocy akustycznej L

................................... 102 dB(A) Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kierunków) zostały zmierzone zgodnie z normą ISO 22867. Uchwyt pod obciążeniem Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne.

5. Przed uruchomieniem

W skład dostarczonego urządzenia nie wchodzą akumulatory ani ładowarka! Ostrożnie! Zamontować akumulator dopiero po zakończeniu montażu urządzenia i wykonaniu wszystkich ustawień. Aby zapobiec obrażeniom należy zawsze podczas prac na urządzeniu nosić rękawice ochronne. Ostrożnie rozpakować wszystkie części i sprawdzić, czy dostarczone urządzenie jest kom- pletne (rys. 1).

a) rys. 2-3: Nasadzić drążek (7) na obudowę uchwytu (2a) aż do zgrubienia (7a) i przymocować go przy pomocy nakrętki montażowej (6). b) rys. 4: Zahaczyć karabińczyk (A) pasa na ramię (8) w mocowaniu pasa (B). c) rys. 4a: Dodatkowy uchwyt składa się z uchwytu (N), śruby z łbem sześciokątnym (P) oraz blokady (F). Należy go zamontować na mocowaniu uchwytu (U) tak jak przedstawi- ono na rysunku. W tym celu wsadzić śrubę z łbem sześciokątnym (P) w uchwyt (N) i przykręcić go mocno do blokady (F).

5.2 Montaż zestawu montażowego piły

łańcuchowej (eksploatacja jako pilarka na wysięgniku)

5.2.a Montaż miecza i łańcucha

Odkręcić śrubę mocującą (C) pokrywy koła łańcuchowego (rys. 5).

Zdjąć pokrywę koła łańcuchowego.

W łożyć łańcuch w rowek dokoła miecza tak jak przedstawiono na rysunku (rys. 6 / poz. E).

W łożyć miecz i łańcuch w mocowanie w pile łańcuchowej tak jak przedstawiono na rys. 7. Przeciągnąć łańcuch wokół zębnika (rys. 7 / poz. K).

Nałożyć pokrywę koła łańcuchowego i zamocować ręcznie dokręcając śrubę mocującą (rys. 8 / poz. C). Śrubę mocującą należy mocno dokręcić dopiero po wyregulowaniu naciągu łańcucha (patrz punkt

5.2.b Napinanie łańcucha

Ostrożnie! Przed przystąpieniem do kontroli i re- gulacji urządzenia należy zawsze najpierw wyjąć z niego akumulator. Aby zapobiec obrażeniom Anl_GHH_E_20_Li_OA_SPK7.indb 95Anl_GHH_E_20_Li_OA_SPK7.indb 95 06.11.15 06:5506.11.15 06:55PL

należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne.

Poluzować o kilka obrotów śrubę mocującą (C) pokrywy koła łańcuchowego (rys. 5).

Wyregulować naciąg łańcucha przy pomocy śruby napinania łańcucha (rys. 9 / poz. D). Obrót w prawo zwiększa napięcie łańcucha, obrót w lewo zmniejsza napięcie łańcucha. Łańcuch jest prawidłowo napięty, jeżeli w połowie długości miecza można go podnieść o ok. 2 mm (rys. 10).

Przykręcić mocno śrubę mocującą (C) po- krywy koła łańcuchowego (rys. 8). Wskazówka! Wszystkie ogniwa łańcucha muszą leżeć poprawnie w rowku prowadzącym miecza. Wskazówki odnośnie napinania łańcucha: Łańcuch musi być prawidłowo napięty, aby możliwa była bezpieczna eksploatacja urządzenia. Optymalny naciąg łańcucha można rozpoznać po tym, że po środku miecza łańcuch można podnieść o 2 mm. Ponieważ podczas cięcia łańcuch się rozgrzewa, co z kolei powoduje zmianę jego długości, należy nie rzadziej niż co 10 minut sprawdzać czy łańcuch jest prawidłowo napięty i w razie potrzeby go wyregulować. Odno- si się to w szczególności do nowych łańcuchów. Po zakończeniu pracy należy poluzować łańcuch, ponieważ na skutek schłodzenia się skurczy. W ten sposób można zapobiec uszkodzeniom łańcucha.

5.2.c Smarowanie łańcucha

Ostrożnie! Przed przystąpieniem do kontroli i re- gulacji urządzenia należy zawsze najpierw wyjąć z niego akumulator. Aby zapobiec obrażeniom należy zawsze podczas prac na pile łańcuchowej nosić rękawice ochronne. Wskazówka! Nigdy nie używać łańcucha bez oleju do łańcuchów pił mechanicznych! Używanie piły łańcuchowej bez odpowiedniego oleju lub przy poziomie oleju poniżej wziernika prowadzi do uszkodzeń piły łańcuchowej! Wskazówka! Uwzględnić warunki temperatu- rowe: W zależności od temperatury otoczenia może być konieczne użycie środków smarnych o całkowicie odmiennej lepkości. W niskich tem- peraturach konieczne jest użycie rzadkich olejów (niska lepkość), aby wytworzyła się wystarczająca warstwa smaru. Ten sam olej użyty latem pod wpływem wyższych temperatur rozrzedziłby się jeszcze bardziej. Spowodowałoby to przerwanie warstwy smaru i w konsekwencji przegrzanie i uszkodzenie łańcucha. Oprócz tego olej smary może się spalić, co może być przyczyną dodatko- wej emisji substancji szkodliwych. Napełnianie zbiornika oleju (rys. 11):

Postawić piłę łańcuchową na równej po- wierzchni

Oczyścić obszar wokół korka zbiornika oleju (rys. 31) i następnie odkręcić korek.

Napełnić zbiornik (rys. 30) olejem do łańcuchów pił mechanicznych. Uważać, aby do zbiornika nie dostały się żadne zanieczys- zczenia, ponieważ mogłyby spowodować zatkanie się dyszy olejowej.

Zakręcić korek zbiornika oleju (poz. 31). Po zamontowaniu zestawu montażowego piły mechanicznej bądź jeśli urządzenie nie będzie używane należy na zamontowany miecz z łańcuchem nałożyć osłonę miecza (rys. 1 / poz. 18), aby zapobiec ewentualnym obrażeniom.

5.3 Montaż zestawu montażowego piły

łańcuchowej na głowicy silnika (rys. 12-13) Aby zapobiec ewentualnym obrażeniom osłona miecza musi być nałożona na zamontowany mie- cz z łańcuchem.

1. Ustawić zestaw montażowy piły łańcuchowej

i głowicę silnika w taki sposób, aby strzałki na obydwu elementach znajdowały się naprze- ciwko siebie.

2. Docisnąć zestaw montażowy piły

łańcuchowej do głowicy silnika. Powoduje to przesunięcie przycisku blokady (R) w prawo. Przekręcić zestaw montażowy piły łańcuchowej w prawo. Zestaw montażowy piły łańcuchowej blokuje się wówczas na głowicy silnika i jest zamontowany. Przycisk blokady (R) zostaje przy tym przesunięty w lewo.

5.4 Przekręcanie zestawu montażowego piły

łańcuchowej na głowicy silnika o 90° (rys. 14) Aby zapobiec ewentualnym obrażeniom osłona miecza musi być nałożona na zamontowany mie- cz z łańcuchem.

1. Pociągnąć przycisk blokady (R) w prawo.

2. Przekręcić zestaw montażowy piły

łańcuchowej o 90° w lewo. Zestaw montażowy piły łańcuchowej blokuje się wów- czas na głowicy silnika i jest zamontowany. Anl_GHH_E_20_Li_OA_SPK7.indb 96Anl_GHH_E_20_Li_OA_SPK7.indb 96 06.11.15 06:5506.11.15 06:55PL

5.5 Demontaż zestawu montażowego piły

łańcuchowej na głowicy silnika (rys. 12-13) Aby zapobiec ewentualnym obrażeniom osłona miecza musi być nałożona na zamontowany mie- cz z łańcuchem.

1. Pociągnąć przycisk blokady (R) w prawo.

2. Przekręcić zestaw montażowy piły

łańcuchowej tak mocno, aż strzałki na głowicy silnika i zestawie montażowym piły łańcuchowej będą się znajdowały naprze- ciwko siebie i będzie można zdjąć zestaw montażowy.

5.6 Montaż zestawu montażowego nożyc do

żywopłotu na głowicy silnika (rys. 15-16) Aby zapobiec ewentualnym obrażeniom na nóż nożyc do żywopłotu musi być nałożona osłona.

1. Ustawić zestaw montażowy nożyc do

żywopłotu i głowicę silnika w taki sposób, aby strzałki na obydwu elementach znajdowały się naprzeciwko siebie.

2. Docisnąć zestaw montażowy nożyc do

żywopłotu do głowicy silnika. Powoduje to przesunięcie przycisku blokady (R) w prawo. Przekręcić zestaw montażowy nożyc do żywopłotu w prawo. Zestaw montażowy nożyc do żywopłotu blokuje się wówczas na głowicy silnika i jest zamontowany. Przycisk blokady (R) zostaje przy tym przesunięty w lewo.

5.7 Demontaż zestawu montażowego nożyc

do żywopłotu na głowicy silnika (rys. 15-16) Aby zapobiec ewentualnym obrażeniom na nóż nożyc do żywopłotu musi być nałożona osłona.

1. Pociągnąć przycisk blokady (R) w prawo.

2. Przekręcić zestaw montażowy nożyc do

żywopłotu tak mocno, aż strzałki na głowicy silnika i zestawie montażowym nożyc do żywopłotu będą się znajdowały naprze- ciwko siebie i będzie można zdjąć zestaw montażowy.

5.8 Regulacja uchwytu dodatkowego

(rys. 17-18) a) Regulacja nachylenia uchwytu dodatko- wego Zwolnić (a) blokadę (F). Ustawić żądane nachy- lenie uchwytu dodatkowego (9). Zacisnąć (b) blokadę (F). b) Przesuwanie uchwytu dodatkowego Zwolnić (a) blokadę (H) i przesunąć uchwyt do- datkowy (9) w żądane położenie. Zacisnąć (b) blokadę (H).

5.9 Zakładanie pasa na ramię

Ostrzeżenie! Zawsze podczas pracy nosić pas na ramię. Zawsze przed rozpięciem lub poluzowa- niem pasa na ramię wyłączyć urządzenie. Ryzyko obrażeń!

1. Zahaczyć karabińczyk (rys. 4 / poz. A) w mo-

2. Przełożyć pas (rys. 19 / poz. 8) przez ramię.

3. Wyregulować długość pasa tak, aby mocowa-

nie pasa znajdowało się na wysokości bioder (rys. 19).

4. Pas na ramię wyposażony jest w sprzączkę.

Gdy konieczne jest szybko odłożyć urządzenie należy ścisnąć haczyki sprzączki (rys. 20).

5. Aby zmienić położenie pasa na urządzeniu

należy przycisnąć do siebie oba metalowe oczka (rys. 4 / poz. L/M) i przecisnąć moco- wanie pasa wzdłuż drążka.

5.10 Regulacja nachylenia uchwytu (rys. 21)

Nacisnąć obydwa przyciski blokujące (5) i ustawić nachylenie uchwytu (2) w wybranej z 4 pozycji.

5.11 Regulacja nachylenia obudowy silnika

(rys. 22) Nacisnąć obydwa przyciski blokujące (14) i ustawić nachylenie obudowy silnika (13a) w jed- nej z 7 pozycji.

5.12 Regulacja drążków teleskopowych

1. Przekręcić w lewo nakrętki ryglujące drążka

teleskopowego (10+12), aby je poluzować.

2. Wyciągnąć drążki teleskopowe (11+13) od-

powiednio do danej wysokości pracy.

3. Przekręcić w prawo nakrętki ryglujące

drążków teleskopowych (10+12), aby je z powrotem dokręcić.

5.13 Montaż akumulatora (rys. 24 - 25)

Nacisnąć przycisk blokady (T) akumulatora tak jak pokazano na rys. 24 i wsunąć akumulator w jego mocowanie. Jak tylko akumulator znajdzie się w pozycji pokazanej na rys. 25 przycisk bloka- dy powinien są zatrzasnąć! Wymontowanie aku- mulatora odbywa się w odwrotnej kolejności. Anl_GHH_E_20_Li_OA_SPK7.indb 97Anl_GHH_E_20_Li_OA_SPK7.indb 97 06.11.15 06:5506.11.15 06:55PL

5.14 Ładowanie akumulatora (rys. 26)

1. Wyjąć akumulator z urządzenia. W tym celu

przycisnąć przycisk blokady (T).

2. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie- ciowym. Włożyć wtyczkę zasilania ładowarki (21) do gniazdka. Zielona dioda LED zaczyna migać.

3. Włożyć akumulator (1) do ładowarki (21).

4. W tabeli w punkcie „Wskazania diod na

ładowarce“ objaśniono znaczenie wskazań diod na ładowarce. Podczas ładowania akumulator może nieco się nagrzać. Jest to normalne zjawisko. Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić,

czy jest napięcie w gniazdku

czy styk na kontaktach ładowarki jest prawidłowy. Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego ser- wisu obsługi klientów

oraz akumulator. Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc urządzenia spada. Nie rozładowywać całkowicie akumulato- ra. Prowadzi to do uszkodzenia akumulatora!

Przestrzegać obowiązujących przepisów prawa dotyczących hałasu. Mogą one różnić się w zależności od kraju i regionu. Ostrożnie! Zawsze podczas pracy nosić pas na ramię. Zawsze przed rozpięciem lub poluzowa- niem pasa na ramię wyłączyć urządzenie. Ryzyko obrażeń! Założyć pas na ramię tak jak opisano powyżej, zamontować żądany zestaw montażowy i wykonać ustawienia urządzenia odpowiednio do potrzeb. Włączanie / wyłączanie Uruchomienie

Trzymać urządzenie oburącz (kciuk pod uchwytem dodatkowym)

Przesunąć do przodu blokadę włącznika (rys. 3 / poz. 4) i przytrzymać w tym położeniu.

W łączyć urządzenie włącznikiem/ wyłącznikiem (rys. 3 / poz. 3). Zwolnić blokadę włącznika. Wyłączenie Zwolnić włącznik/wyłącznik (rys. 3 / poz. 3).

7. Praca z zestawem montażowym

piły łańcuchowej Przygotowania Aby zapewnić bezpieczeństwo pracy należy przed każdym użyciem i w razie jakichkolwiek uszkodzeń sprawdzić następujące punkty: Stan piły łańcuchowej Przed przystąpieniem do pracy z piłą łańcuchową sprawdzić czy obudowa, przewód zasilania, łańcuch i miecz nie są uszkodzone. Nigdy nie uruchamiać uszkodzonego urządzenia! Zbiornik na olej Poziom oleju w zbiorniku. Również podczas pracy należy sprawdzać, czy w zbiorniku znajduje się wystarczająca ilość oleju. Nigdy nie używać piły bez oleju lub jeżeli jego poziom spadł poniżej oz- naczenia „MIN“, ponieważ grozi to uszkodzeniami piły łańcuchowej. Pełen zbiornik oleju wystarcza na około 20 minut, zależnie od obciążenia i wyko- nywanych przerw w pracy. Łańcuch Napięcie łańcucha i stan ostrzy. Im ostrzejszy łańcuch, tym lżej i precyzyjniej można obsługiwać piłę łańcuchową. Odnosi się to również do naciągu łańcucha. Ze względu na własne bezpieczeństwo podczas pracy należy nie rz- adziej niż co 10 minut sprawdzać czy łańcuch jest prawidłowo napięty. W szczególności nowe łańcuchy szybciej się rozciągają. Odzież ochronna Zawsze nosić odpowiednią, przylegającą do ciała odzież ochronną (spodnie ochronne dla pilarzy, rękawice i obuwie ochronne). Anl_GHH_E_20_Li_OA_SPK7.indb 98Anl_GHH_E_20_Li_OA_SPK7.indb 98 06.11.15 06:5506.11.15 06:55PL

Ochronniki słuchu i okulary ochronne. Nosić kask ochronny z wbudowaną ochroną słuchu i twarzy. Chroni on przed spadającymi konarami i odrzucanymi przed urządzenie gałęziami. Bezpieczeństwo pracy

Ze względu na bezpieczeństwo pracy konieczne jest zachowanie kąta pracy nieprzekraczającego 60°.

Nigdy nie stać pod przeznaczonym do ścięcia konarem.

Zachować szczególną ostrożność po- dczas cięcia napiętych konarów i łatwo rozwarstwiającego się drewna.

Niebezpieczeństwo obrażeń na sku- tek spadających gałęzi i wyrzuconych z urządzenia odłamków drewna!

Podczas pracy z urządzeniem w obszarze zagrożenia nie powinny znajdować się nigdy inne osoby ani zwierzęta.

W razie kontaktu z linią wysokiego napięcia urządzenie nie jest chronione przed porażeniem prądem. Zachować co najmniej 10 m odstępu od przewodów elektrycznych. Śmiertelne niebezpieczeństwo na skutek porażenia prądem!

Podczas pracy na zboczach należy zawsze stać powyżej lub z boku ciętej gałęzi.

Urządzenie zawsze trzymać jak najbliżej ciała. Pozwala to na lepsze zachowanie rów- nowagi. Techniki cięcia

Podczas ścinania gałęzi urządzenie powinno się znajdować pod kątem maksymalnie 60° do poziomu, aby spadająca gałąź nie trafiła osoby pracującej z urządzeniem (rys. 27).

Zawsze najpierw ucinać dolne gałęzie drze- wa. Ułatwia to spadanie ucinanych gałęzi.

Po zakończeniu cięcia piła nagle przestaje opierać się o ucinany konar i z tego powo- du waga piły, którą odczuwa obsługujący urządzenie, gwałtownie się zwiększa. Grozi to utratą kontroli nad piłą.

Piłę należy wyjmować z nacięcia tylko jeżeli łańcuch pracuje. Zapobiega to zaklinowaniu się urządzenia.

Nigdy nie piłować wierzchołkiem miecza.

Nigdy nie ciąć zgrubiałej nasady konaru. Ut- rudnia to gojenie się ran na drzewie. Ucinanie drobnych gałęzi (rys. 28): Przyłożyć powierzchnię piły do gałęzi. Zmniejsza to gwałtowny ruch piły przy nacinaniu. Wywierając lekki nacisk przeprowadzić piłę od góry do dołu przez gałąź. Ucinanie większych i dłuższych konarów (rys. 29): Podczas ścinania większych konarów należy wykonać cięcie odciążające. Najpierw górną stroną miecza przeciąć od dołu do góry 1/3 średnicy konaru (a). Następnie dolną stroną miecza ciąć od góry do dołu w stronę pierwszego nacięcia (b). Dłuższe konary należy odcinać etapami tak, aby zachować pełną kontrolę nad ich spadaniem. Odbicie Odbicie polega na gwałtownym odrzuceniu i poderwaniu piły łańcuchowej podczas pracy. Przyczyną jest najczęściej dotknięcie obrabiane- go przedmiotu czubkiem miecza lub zablokowa- nie łańcucha. Podczas odbicia na urządzenie działają gwałtownie duże siły. Z tego powodu piła przeważnie reaguje w sposób niekontrolowany. Częstym skutkiem są bardzo ciężkie obrażenia osoby pracującej z urządzeniem lub innych osób znajdujących się w pobliżu. Niebezpieczeństwo odbicia jest szczególnie wysokie, jeżeli przykłada się piłę wierzchołkiem miecza, ponieważ tam efekt dźwigni jest najsilniejszy. Z tego powodu za- leca się przykładać piłę jak najbardziej poziomo. Niebezpieczeństwo!

Zawsze pamiętać o zachowaniu odpowied- niego naciągu łańcucha!

U żywać wyłącznie pił łańcuchowych w niena- gannym stanie technicznym!

Pracować wyłącznie z prawidłowo zaostrzo- nym łańcuchem!

Nie ciąć nigdy górną krawędzią ani wierzchołkiem miecza!

Piłę łańcuchową zawsze trzymać mocno oburącz! Anl_GHH_E_20_Li_OA_SPK7.indb 99Anl_GHH_E_20_Li_OA_SPK7.indb 99 06.11.15 06:5506.11.15 06:55PL

Cięcie naprężonego drewna Cięcie drewna, które jest naprężone, wymaga zawsze zachowania szczególnej ostrożności! Drewno w stanie naprężenia, które uwalniane jest z naprężenia przez cięcie, reaguje często w sposób całkowicie niekontrolowany. Grozi to bard- zo ciężkimi a nawet śmiertelnymi obrażeniami. Tego rodzaju prace powinny być wykonywane wyłącznie przez odpowiednio wykształconych specjalistów.

8. Praca z zestawem montażowym

Sprawdzić poprawne działanie noży tnących. Obustronne noże tnące są przeciwbieżne, co gwarantuje wysoką wydajność i równomierną pracę urządzenia.

Podczas pracy należy zawsze zachować stabilną postawę ciała i trzymać urządzenie mocno oburącz oraz w bezpiecznej odległości od własnego ciała. Przed włączeniem należy zawsze upewnić się, że urządzenie nie dotyka żadnych przedmiotów. Wskazówki odnośnie pracy z urządzeniem

Oprócz do cięcia żywopłotów nożyce do żywopłotu mogą być stosowane również do przycinania krzewów i zarośli.

Najlepszą wydajność cięcia osiągną Państwo prowadząc nożyce tak, aby zęby noża były nachylone pod kątem ok. 15° w stosunku do żywopłotu (patrz rys. 30).

Obustronne przeciwbieżne noże tnące umożliwiają cięcie w obu kierunkach (patrz rys. 31).

Aby przyciąć żywopłot równo i na jednakową wysokość, zaleca się napięcie żyłki na odpo- wiedniej wysokości wzdłuż brzegu żywopłotu. Wystające ponad żyłkę gałęzie należy obciąć (patrz rys. 32/33).

Powierzchnie boczne żywopłotu należy przycinać ruchem po łuku z dołu do góry (pat- rz rys. 34).

9. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed wszystkimi pracami związanymi z czysz- czeniem i konserwacją wyjąć akumulator

Należy regularnie czyścić mechanizm napi- nania czyszcząc go sprężonym powietrzem lub szczotką. Nie używać żadnych narzędzi do czyszczenia urządzenia.

Aby bezpiecznie trzymać w dłoniach narzędzie, uchwyty nie powinny być nigdy zabrudzone olejem.

Jeżeli piła łańcuchowa przez dłuższy czas nie będzie używana, należy opróżnić zbiornik oleju. Łańcuch i miecz zanurzyć na chwilę w kąpiel olejową i następnie owinąć w papier olejowany.

Nigdy nie czyścić urządzenia zanurzając go w wodzie lub innych cieczach.

Zabrudzenia, które nagromadziły się na osłonach ochronnych, należy usuwać szczotką.

Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem. Anl_GHH_E_20_Li_OA_SPK7.indb 100Anl_GHH_E_20_Li_OA_SPK7.indb 100 06.11.15 06:5506.11.15 06:55PL

9.2.1 Zestaw montażowy piły łańcuchowej

Wymiana łańcucha i miecza Jeżeli rowek prowadnicy miecza przedstawia widoczne ślady zużycia, konieczna jest wymiana miecza na nowy. W tym celu postępować według wskazówek umieszczonych w rozdziale „Montaż miecza i łańcucha“! Kontrola automatycznego smarowania łańcucha Regularnie kontrolować prawidłowe działanie automatycznego smarowania łańcucha, aby za- pobiec przegrzaniu i związanym z nim uszkodze- niom miecza i łańcucha. Skierować czubek mie- cza w stronę płaskiej powierzchni (deska, ucięty kawałek drzewa) i uruchomić piłę łańcuchową. Automatyczne smarowanie łańcucha działa prawidłowo, jeśli będzie widoczny coraz większy ślad oleju. Jeżeli nie ma widocznego śladu oleju, należy postępować według wskazówek podanych w rozdziale „Wyszukiwanie usterek“! Jeżeli te wskazówki okażą się niewystarczające, należy skierować się do punktu serwisu producenta lub odpowiednio wykwalifi kowanego warsztatu. Wskazówka! Nie dotykać przy tym po- wierzchni. Zachować zawsze odpowiedni odstęp bezpieczeństwa (ok. 20 cm). Ostrzenie łańcucha Wydajna praca z piłą łańcuchową jest możliwa tylko wtedy, gdy łańcuch jest ostry i w dobrym stanie technicznym. Zmniejsza to również niebezpieczeństwo odbicia. Ostrzenie łańcucha można zlecić w dowolnym autoryzowanym punkcie sprzedaży. Nigdy nie próbować samemu naostrzyć łańcucha, jeżeli nie posiada się odpowiednich narzędzi oraz odpo- wiedniego doświadczenia.

9.2.2 Zestaw montażowy nożyc do żywopłotu

Aby zapewnić trwale wysoką wydajność pracy nożyc, noże powinny być regularnie czyszczone i smarowane. Usunąć nagromadzone osady szczotką i nanieść cienką warstwę oleju (patrz rys 35).

9.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

10. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_GHH_E_20_Li_OA_SPK7.indb 101Anl_GHH_E_20_Li_OA_SPK7.indb 101 06.11.15 06:5506.11.15 06:55PL

12. Wyszukiwanie usterek

Niebezpieczeństwo! Przed przystąpieniem do wyszukiwania usterek wyłączyć urządzenie i wyjąć akumulator. Na wypadek wystąpienia nieprawidłowości w funkcjonowaniu maszyny, w poniższej tabeli zamieszc- zono symptomy usterek oraz opisano sposób ich usunięcia. Jeżeli nie udało się zlokalizować i usunąć źródła problemu należy zwrócić o pomoc do warsztatu serwisowego. Usterka Możliwa przyczyna Sposób usunięcia Urządzenie nie działa - Rozładowany akumulator - Akumulator jest włożony nieprawidłowo - Naładować akumulator - Wyjąć akumulator i włożyć z powro- tem Urządzenie pracuje w sposób przery- wany - Zewnętrzny styk chwiejny - Wewnętrzny styk chwiejny - Uszkodzony włącznik/wyłącznik - Skontaktować się z autoryzowanym serwisem - Skontaktować się z autoryzowanym serwisem - Skontaktować się z autoryzowanym serwisem Łańcuch tnący nie naoliwiony - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju Łańcuch/szyny prowadzące na- grzane - Brak oleju w pojemniku - Zatkane odpowietrzanie w zamknięciu zbiornika oleju - Zatkany kanał wypływu oleju - Stępiony łańcuch - Napełnić olej - Wyczyścić zamknięcie zbiornika oleju - Wyczyścić kanał wypływu oleju - Łańcuch naostrzyć lub wymienić Piła łańcuchowa szarpie, wibruje i niewłaściwie tnie - Za luźne naprężenie łańcucha - Stępiony łańcuch - Zużyty łańcuch - Oczka łańcucha tnącego ustawione w złym kierunku - Ustawić naprężenie łańcucha - Łańcuch naostrzyć lub wymienić - Wymienić łańcuch - Zamontować na nowo łańcuch tnący z odpowiednim ustawieniem Anl_GHH_E_20_Li_OA_SPK7.indb 102Anl_GHH_E_20_Li_OA_SPK7.indb 102 06.11.15 06:5506.11.15 06:55PL

13. Wskazania diod na ładowarce

Stan diod Znaczenie i postępowanie Czerwona dioda LED Zielona dio- da LED nie świeci się pulsuje Stan gotowości Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci się Ładowanie Tr w a ładowanie akumulatora w przyspieszonym trybie. nie świeci się świeci się Akumulator naładowany jest w 85% i jest gotowy do użytku. (Czas ładowania akumulatora 1,5 Ah: 30 min) (Czas ładowania akumulatora 3,0 Ah: 60 min) (Czas ładowania akumulatora 4,0 Ah: 80 min) Następnie ładowarka przełącza się automatycznie na proces ładowania ochronnego aż do całkowitego naładowania akumulatora. (Całkowity czas ładowania akumulatora 1,5 Ah: ok. 40 min) (Całkowity czas ładowania akumulatora 3,0 Ah: ok. 75 min) (Całkowity czas ładowania akumulatora 4,0 Ah: ok. 100 min) Postępowanie: Wyjąć akumulator z ładowarki. Odłączyć ładowarkę od zasilania. pulsuje nie świeci się Ładowanie adaptacyjne Ładowarka pracuje w trybie ładowania ochronnego. Z przyczyn bezpieczeństwa proces ładowania akumulatora jest wol- niejszy i trwa dłużej niż godzinę. Może to wystąpić z następujących przyczyn: - Od ostatniego ładowania akumulatora upłynęło dużo czasu lub nie przerwano rozładowywania pustego akumulatora (głębokie rozładowanie) - Temperatura akumulatora wykracza poza zalecany zakres (10°C - 45°C). Postępowanie: Mimo to dalsze ładowanie akumulatora jest możliwe; zaczekać, aż zakończy się proces ładowania. pulsuje pulsuje Błąd Nie jest możliwe naładowania akumulatora. Akumulator jest uszkod- zony. Postępowanie: Zabrania się ładowania uszkodzonych akumulatorów. Wyj ąć akumulator z ładowarki. świeci sięświeci się Nieprawidłowa temperatura Temperatura akumulatora jest za wysoka (np. pod wpływem bezpośredniego promieniowania słonecznego) lub za niska (poniżej 0° C) Postępowanie: Wyjąć akumulator z ładowarki i pozostawić go na jeden dzień w tem- peraturze pokojowej (ok. 20° C). Anl_GHH_E_20_Li_OA_SPK7.indb 103Anl_GHH_E_20_Li_OA_SPK7.indb 103 06.11.15 06:5506.11.15 06:55PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_GHH_E_20_Li_OA_SPK7.indb 104Anl_GHH_E_20_Li_OA_SPK7.indb 104 06.11.15 06:5506.11.15 06:55PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Miecz, Prowadnica ostrza, Akumulator Materiał eksploatacyjny/części eksploatacyjne* Łańcuch, Nóż Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GHH_E_20_Li_OA_SPK7.indb 105Anl_GHH_E_20_Li_OA_SPK7.indb 105 06.11.15 06:5506.11.15 06:55PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent

urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, wed ług decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 84 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GHH_E_20_Li_OA_SPK7.indb 106Anl_GHH_E_20_Li_OA_SPK7.indb 106 06.11.15 06:5506.11.15 06:55CZ
