INSTRUKCJA OBSŁUGI GATS-E 20 Gardol

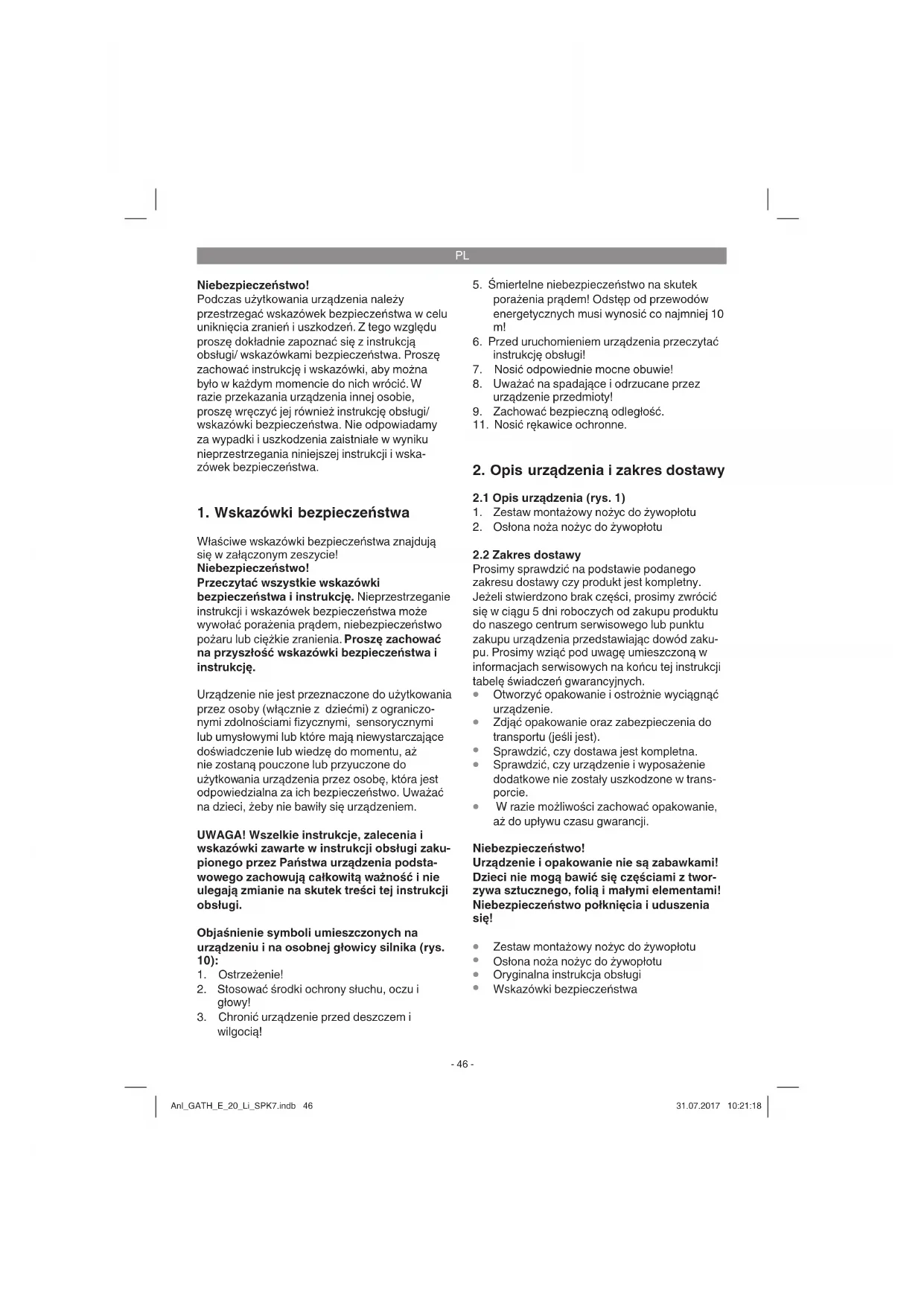

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczo- nymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną pouczone lub przyuczone do użytkowania urządzenia przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem. UWAGA! Wszelkie instrukcje, zalecenia i wskazówki zawarte w instrukcji obsługi zaku- pionego przez Państwa urządzenia podsta- wowego zachowują całkowitą ważność i nie ulegają zmianie na skutek treści tej instrukcji obsługi. Objaśnienie symboli umieszczonych na urządzeniu i na osobnej głowicy silnika (rys. 10):

2. Stosować środki ochrony słuchu, oczu i

3. Chronić urządzenie przed deszczem i

5. Śmiertelne niebezpieczeństwo na skutek

porażenia prądem! Odstęp od przewodów energetycznych musi wynosić co najmniej 10

6. Przed uruchomieniem urządzenia przeczytać

7. Nosić odpowiednie mocne obuwie!

8. Uważać na spadające i odrzucane przez

urządzenie przedmioty!

9. Zachować bezpieczną odległość.

11. Nosić rękawice ochronne.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Zestaw montażowy nożyc do żywopłotu

2. Osłona noża nożyc do żywopłotu

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Zestaw montażowy nożyc do żywopłotu

Osłona noża nożyc do żywopłotu

Oryginalna instrukcja obsługi

3. Zastosowanie zgodne z

przeznaczeniem Nożyce do żywopłotu Zestaw montażowy nożyc do żywopłotu może być montowany wyłącznie na głowicach silnika / jednostkach napędowych zatwierdzonych do tego celu przez producenta. Ostrożnie! Nożyce do żywopłotu przeznaczone są do cięcia żywopłotów, zarośli i krzaków. Ostrożnie! Nie stosować urządzenia do cięcia trawy. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

• Długość miecza: p. 450
• mm Maks. długość cięcia: p. 400
• mm Odstęp między zębami: p. 16
• mm Liczba cięć/min: Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą ISO 22868. Poziom ciśnienia akustycznego L p. 1700

.............................................3 dB Zmierzony poziom mocy akustycznej L

...........................................3 dB Gwarantowany poziom mocy akustycznej L

................................... 102 dB(A) Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kierunków) zostały zmierzone zgodnie z normą ISO 22867. Uchwyt pod obciążeniem Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne.

5. Przed uruchomieniem

Ostrożnie! Zamontować akumulator dopiero po zakończeniu montażu urządzenia i wykonaniu wszystkich ustawień. Aby zapobiec obrażeniom należy zawsze podczas prac na urządzeniu nosić rękawice ochronne. Ostrożnie rozpakować wszystkie części i sprawdzić, czy dostarczone urządzenie jest kom- pletne (rys. 1).

5.1 Montaż zestawu montażowego nożyc do

żywopłotu na głowicy silnika (rys. 2-3) Aby zapobiec ewentualnym obrażeniom na nóż nożyc do żywopłotu musi być nałożona osłona.

1. Ustawić zestaw montażowy nożyc do

żywopłotu i głowicę silnika w taki sposób, aby Anl_GATH_E_20_Li_SPK7.indb 47Anl_GATH_E_20_Li_SPK7.indb 47 31.07.2017 10:21:1831.07.2017 10:21:18PL

strzałki na obydwu elementach znajdowały się naprzeciwko siebie.

2. Docisnąć zestaw montażowy nożyc do

żywopłotu do głowicy silnika. Powoduje to przesunięcie przycisku blokady (R) w prawo. Przekręcić zestaw montażowy nożyc do żywopłotu w prawo. Zestaw montażowy nożyc do żywopłotu blokuje się wówczas na głowicy silnika i jest zamontowany. Przycisk blokady (R) zostaje przy tym przesunięty w lewo.

5.3 Demontaż zestawu montażowego nożyc

do żywopłotu na głowicy silnika (rys. 2-3) Aby zapobiec ewentualnym obrażeniom na nóż nożyc do żywopłotu musi być nałożona osłona.

1. Pociągnąć przycisk blokady (R) w prawo.

2. Przekręcić zestaw montażowy nożyc do

żywopłotu tak mocno, aż strzałki na głowicy silnika i zestawie montażowym nożyc do żywopłotu będą się znajdowały naprze- ciwko siebie i będzie można zdjąć zestaw montażowy.

6. Praca z zestawem montażowym

Sprawdzić poprawne działanie noży tnących. Obustronne noże tnące są przeciwbieżne, co gwarantuje wysoką wydajność i równomierną pracę urządzenia.

Podczas pracy należy zawsze zachować stabilną postawę ciała i trzymać urządzenie mocno oburącz oraz w bezpiecznej odległości od własnego ciała. Przed włączeniem należy zawsze upewnić się, że urządzenie nie dotyka żadnych przedmiotów. Wskazówki odnośnie pracy z urządzeniem

Oprócz do cięcia żywopłotów nożyce do żywopłotu mogą być stosowane również do przycinania krzewów i zarośli.

Najlepszą wydajność cięcia osiągną Państwo prowadząc nożyce tak, aby zęby noża były nachylone pod kątem ok. 15° w stosunku do żywopłotu (patrz rys. 4).

Obustronne przeciwbieżne noże tnące umożliwiają cięcie w obu kierunkach (patrz rys. 5).

Aby przyciąć żywopłot równo i na jednakową wysokość, zaleca się napięcie żyłki na odpo- wiedniej wysokości wzdłuż brzegu żywopłotu. Wystające ponad żyłkę gałęzie należy obciąć (patrz rys. 6-7).

Powierzchnie boczne żywopłotu należy przycinać ruchem po łuku z dołu do góry (pat- rz rys. 8).

7. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed wszystkimi pracami związanymi z czysz- czeniem i konserwacją wyjąć akumulator.

Należy regularnie czyścić mechanizm napi- nania czyszcząc go sprężonym powietrzem lub szczotką. Nie używać żadnych narzędzi do czyszczenia urządzenia.

Aby bezpiecznie trzymać w dłoniach narzędzie, uchwyty nie powinny być nigdy zabrudzone olejem.

Nigdy nie czyścić urządzenia zanurzając go w wodzie lub innych cieczach.

Zabrudzenia, które nagromadziły się na osłonach ochronnych, należy usuwać szczotką.

Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

Aby zapewnić trwale wysoką wydajność pracy nożyc, noże powinny być regularnie czyszczone i smarowane. Usunąć nagromadzone osady szczotką i nanieść cienką warstwę oleju (patrz rys 9). Anl_GATH_E_20_Li_SPK7.indb 48Anl_GATH_E_20_Li_SPK7.indb 48 31.07.2017 10:21:1831.07.2017 10:21:18PL

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_GATH_E_20_Li_SPK7.indb 49Anl_GATH_E_20_Li_SPK7.indb 49 31.07.2017 10:21:1931.07.2017 10:21:19PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_GATH_E_20_Li_SPK7.indb 50Anl_GATH_E_20_Li_SPK7.indb 50 31.07.2017 10:21:1931.07.2017 10:21:19PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Prowadnica ostrza, Akumulator Materiał eksploatacyjny/części eksploatacyjne* Nóż Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GATH_E_20_Li_SPK7.indb 51Anl_GATH_E_20_Li_SPK7.indb 51 31.07.2017 10:21:1931.07.2017 10:21:19PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 84 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Proszę mieć przygotowany rachunek lub inny dokument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabli- czki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GATH_E_20_Li_SPK7.indb 52Anl_GATH_E_20_Li_SPK7.indb 52 31.07.2017 10:21:1931.07.2017 10:21:19CZ
