GATS-E 20 - Daudzfunkcionālie rīki Gardol - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas GATS-E 20 Gardol PDF formātā.
| Produkta veids | Papildu montāžas komplekts dzīvžogu trimmeriem |
| Zīmols | Gardol |
| Modelis | GATS-E 20 |
| Asmens garums | 450 mm |
| Maksimālais griešanas garums | 400 mm |
| Zobu atstatums | 16 mm |
| Griezienu skaits minūtē | 1700 min⁻¹ |
| Skaņas spiediena līmenis LpA | 78,30 dB(A) |
| Izmērītais skaņas jaudas līmenis LWA | 98,23 dB(A) |
| Garantētais skaņas jaudas līmenis LWA | 102 dB(A) |
| Vibrācijas emisijas vērtība (rokturis zem slodzes) | ≤ 2,5 m/s² |
| Barošana | Akumulators (saderīgai motora galviņai) |
| Lietošana | Dzīvžogu, krūmu un brikšņu apgriešana |
| Apkope | Regulāra asmeņu tīrīšana ar suku, viegla eļļošana, ārējā tīrīšana ar mitru drānu |
| Drošības norādījumi | Valkāt acu, galvas, dzirdes aizsargus, cimdus, stingrus apavus; minimālais attālums 10 m no elektrības kabeļiem; izlasīt lietošanas instrukciju |
| Nolietojuma daļas | Asmens vadotne, akumulators |
| Rezerves daļas | Asmens (patērējamā daļa); pasūtīt vietnē www.isc-gmbh.info, norādot tipu, artikula numuru, identifikācijas numuru, detaļas numuru |
| Garantija | 84 mēneši (izņemot nolietojuma daļas un profesionālu lietošanu) |
| Uzglabāšanas temperatūra | 5 °C līdz 30 °C, aizsargāts no sala un mitruma |
Bieži uzdotie jautājumi - GATS-E 20 Gardol
Lietotāju jautājumi par GATS-E 20 Gardol
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Daudzfunkcionālie rīki PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GATS-E 20 - Gardol un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GATS-E 20 zīmola Gardol.

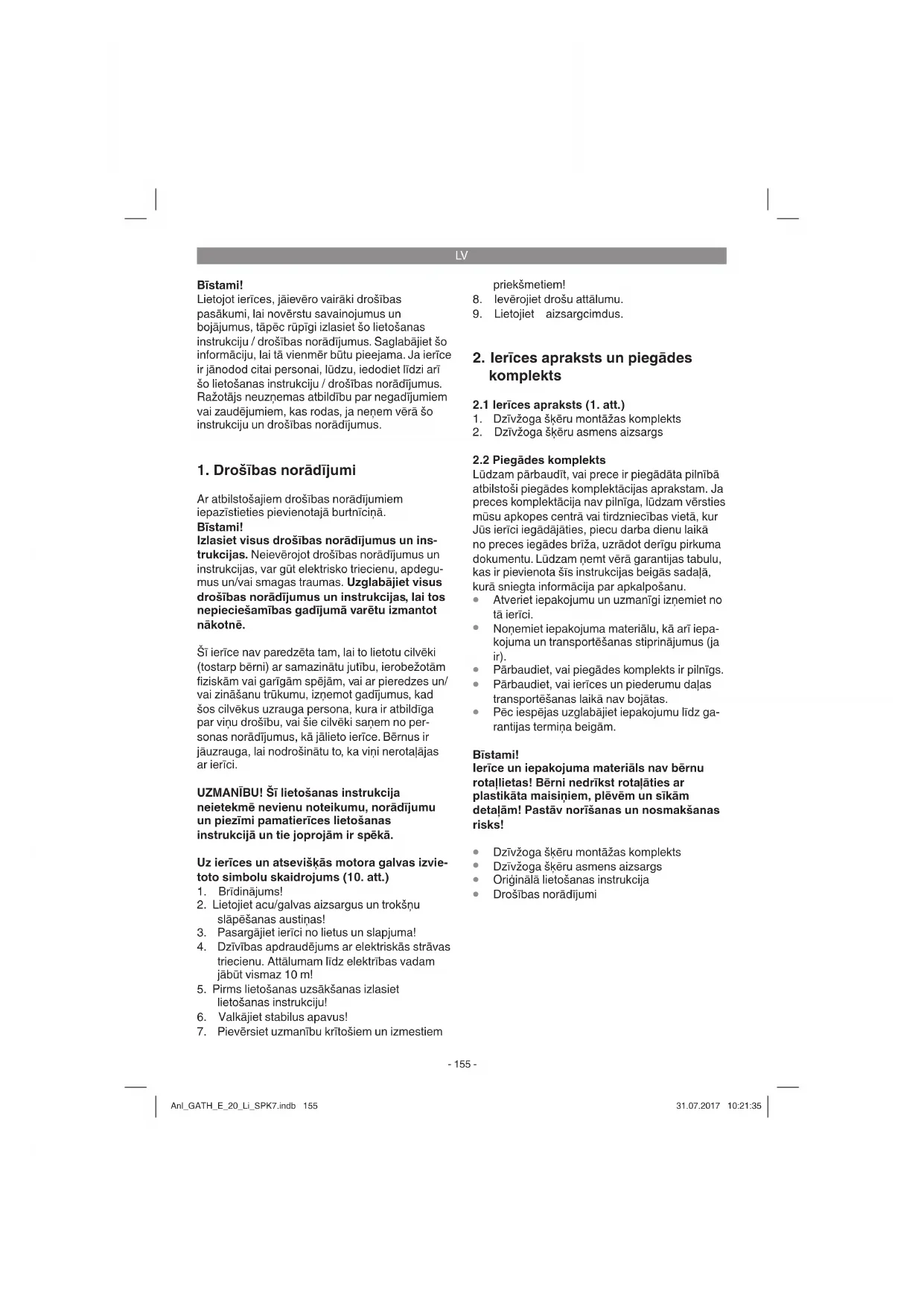

LIETOŠANAS INSTRUKCIJA GATS-E 20 Gardol
LV Originālā lietošanas instrukcija Dzīvžoga škēru montāžas komplekts
Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.
1. Drošības norādījumi
Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!
Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.
Šī ierīce nav paredzēta tam, lai to lietotu cilvēki (tostarp bērni) ar samazinātu jutību, ierobežotām fiziskām vai garīgām spējām, vai ar pieredzes un/ vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga persona, kura ir atbildīga par viņu drošību, vai šie cilvēki saņem no personas norādījumus, kā jālieto ierīce. Bērnus ir jāuzrauga, lai nodrošinātu to, ka viņi nerotalājas ar ierīci.
UZMANĪBU! Šī lietošanas instrukcija neietekmē nevienu noteikumu, norādījumu un piezīmi pamatierīces lietošanas instrukcijā un tie joprojām ir spēkā.
Uz ierīces un atseviškās motora galvas izvietoto simbolu skaidrojums (10. att.)
- Brīdinājums!
- Lietojiet acu/galvas aizsargus un trokšnu slāpēšanas austiņas!
- Pasargājiet ierīci no lietus un slapjuma!
- Dzīvības apdraudējums ar elektriskās strāvas triecienu. Attālumam līdz elektrības vadam jābūt vismaz 10 m!
- Pirms lietošanas uzsākšanas izlasiet lietošanas instrukciju!
- Valkājiet stabilus apavus!
- Pievērsiet uzmanību kritošiem un izmestiem
priekšmetiem!
- levērojiet drošu attālumu.
- Lietojiet aizsargcimdus.
2. lerīces apraksts un piegādes komplekts
2.1 lerices apraksts (1. att.)
- Dzīvžoga škēru montāžas komplekts
- Dzīvžoga škēru asmens aizsargs
2.2 Piegādes komplekts
Lüdzam pärbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lüdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes briža, uzrādot derīgu pirkuma dokumentu. Lüdzam nemt vērā garantijas tabulu, kas ir pievienota šis instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.
- Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
- Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
- Pārbaudiet, vai piegādes komplekts ir pilnīgs.
- Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
- Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.
Bīstami!
Ierīce un iepakojuma materiāls nav bērnu rotallietas! Bērni nedrīkst rotalāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!
• Dzīvžoga škēru montāžas komplekts
• Dzīvžoga škēru asmens aizsargs
• Originālā lietošanas instrukcija
• Drošības norādījumi
LV
3. Noteikumiem atbilstoša lietošana
Dzīvžoga škēres
Dzīvžoga škēru montāžas komplektu drīkst uzstādīt tikai ražotāja atlautām motora galvām/ blokiem.
Uzmanību! Šīs dzīvžogu škēres ir piemērotas dzīvžogu, krūmu un krūmāju griešanai. Uzmanību! Neizmantojiet ierīci zāles plaušanai.
lerīci drīkst izmantot tikai paredzētajiem mērkiem. Ikviena lietošana, kas pārsniedz minētos mērkus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.
Lūdzam ἡnemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.
4. Tehniskie rādītāji
| Asmens garums: | 450 mm |
| Maks. zāgējuma garums: | 400 mm |
| Atstarpe starp zobiem: | 16 mm |
| Zāgējumu skaits minūtē: | 1700 |
Bīstami!
Troksnis un vibrācijas
Trokšņu un vibrācijas vērtības noteiktas atbilstoši standarta ISO 22868 prasībām.
| Skaņas spiediena līmenis L_pA ....78,30 dB(A) |
| Kļūda K_pA ....3 dB |
| Skaņas jaudas līmenis, mērīts L_WA ....98,23 dB(A) |
| Kļūda K_WA ....3 dB |
| Skaņas jaudas līmenis, garantēts L_WA ....102 dB(A) |
Lietojiet trokšnu slāpēšanas austiņas.
Trokšnu iedarbība var izraisīt dzirdes zudumu.
Vibrācijas summārās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta ISO 22867 prasībām.
Rokturis ir noslogots
Vibrāciju emisijas vērtība a _h ≤ 2,5 m/s ^2
Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību.
Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.
Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.
Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!
- Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
• Regulāri apkopiet un tīriet ierīci.
• Savu darba veidu pielāgojiet ierīcei.
• Nepārslogojiet ierīci. - Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
- Izslēdziet ierīci, kad no nelietojat.
Strādājiet cimdos.
5. Darbības pirms lietošanas sākšanas
Uzmanību! Uzstādiet akumulatoru tikai pēc ierīces pilnīgas montāžas un visu iestatījumu veikšanas. Veicot darbus ierīcei, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.
Rūpīgi izsainojiet visas daļas un pārbaudiet to pilnīgumu (1. att.).
5.1. Dzivžogu škēru montāzas komplekta montāža pie motora galvas (2.—3. att.)
Aizsargs jāuzbīda virs dzīvžogu škērēm, lai izvairītos no traumām.
- Novietojiet dzivžogu škēru montāžas komplektu un motora galvu tā, lai sakristu abās dalās esošās bultiņas.
- Spiediet dzivžogu škēru montāžas komplektu pret motora galvu. Tādējādi fiksējošā poga (R) tiek pārbidīta pa labi. Pagrieziet dzivžogu škēru montāžas komplektu pa labi. Dzivžogu škēru montāžas komplekts tiek fiksēts pie motora galvas un ir uzstādīts nekustīgi. Pie tam fiksējošā poga (R) tiek spiesta pa kreisi.
LV
5.2. Dzivžogu škēru montāžas komplekta demontāža no motora galvas (2.—3. att.)
Aizsargs jāuzbīda virs dzīvžogu škērēm, lai izvairītos no traumām.
- Pavelciet fiksējošo pogu (R) pa labi.
- Pagrieziet dzīvžogu šķēru montāžas komplektu tiktāl, lai bultiņas pie motora galvas un dzīvžogu šķēru montāžas komplekta sakristu un to varētu nonemt.
6. Darbs ar dzīvžoga škēru montāžas komplektu
- Pārbaudiet griezējasmeņu darbību. Abpusēji griezošie asmeni darbojas viens otram pretī, nodrošinot augstu ražīgumu un mierīgu gaitu.
- levērojiet stabilu stāju un cieši turiet ierīci ar abām rokām, ievērojot attālumu no sava kermana. Pirms ieslēgšanas raugieties, lai ierīce nepieskartos nekādiem priekšmetiem.
Darba norādījumi
- Līdztekus dzīvžogu griešanai dzīvžoga škēres var lietot arī krūmāju un krūmu apgriešanai.
Labākā griešanas jauda tiek nodrošināta, dzīvžoga škēres vadot tā, lai asmeņu zobi būtu vērsti apmēram 15° lenķī attiecībā pret dzīvžogu (skat. 4. att.). - Abpusēji griezošie, pretēji darbojošies asmeni lauj griezt abos virzienos (skat. 5. att.).
- Lai panāktu vienmērīgu dzīvžoga augstumu, ieteicams nostiept auklu gar dzīvžoga malu taisnas līnijas ievērošanai. Zari, kas pārsniedz šo līniju, tiek nogriezti (skat. 6. un 7. att.).
- Dzīvžoga sānus griež ar lokveida kustībām no apakšas uz augšu (skat. 8. att.).
7. Tīrīšana, apkope un rezerves daļu pasūtīšana
Bīstami!
Pirms visiem tīrīšanas un apkopes darbiem izņemiet akumulatoru bloku.
7.1 Tīrīšana
- Regulāri tīriet spriegošanas mehānismu, izpūšot to ar gaisu vai notīrot ar suku. Tīrīšanai neizmantojiet nekādus instrumentus.
- Nodrošiniet, lai rokturi būtu bez ellas, lai tiem vienmēr būtu droša satvere.
Tirīšanas nolūkos nekādā ziņā neiegremdējiet ierīci ūdenī vai citā šķidrumā. - Notīriet nosēdumus pie aizsargpārsegiem ar suku.
- Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu maksimāli tīrus no putekliem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet netīrumus ar zema spiediena gaisu pneimatiskajā sistēmā.
- Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas reizes.
- Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu škidro ziepju. Nelietojiet tīrīšanas līdzekļus vai škīdinātājus, kas varētu sabojāt ierīces detaļas, kas izgatavotas no plastmasas. Nepieļaujiet ūdens iekļūšanu ierīces iekšpusē. Ūdens iekļūšana elektroiericē pa- lielina elektrošoka risku.
7.2. Apkope
Lai vienmēr saglabātu labāko veiktspēju, asmeņi regulāri jātīra un jāeļļo. Notīriet nosēdumus ar suku un uzklājiet plānu ellas kārtu (9. att.).
7.3 Rezerves dalu pasūtišana
Pasūtot rezerves daļas, jānorāda šāda informācija:
- iërîces tips;
• ierīces preces numurs;
• ierīces identifikācijas numurs; - nepieciešamās rezerves daļas numurs.
Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.
LV
8. Utilizācija un otrreizējā izmantošana
Ierice atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izjevielu apritē. Ierice un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierice jānodod attiecīgā savākšanas vieta. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.
9. Glabāšana
Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30°C. Uzglabājiet elektroierīci originālajā iepakojumā.
LV

Tikai ES valstim
Neizmetiet elektroierīces sadzīves atkritumos!
Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām iericēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atseviški un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.
Otreizējā izmantošana kā alternatīva atpakalnosūtišanas prasībai:
Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uznēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekliem bez elektriskajām sastāvdalām.
Ražojuma dokumentacijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.
Paturētas tiesības veikt tehniskas izmainas
LV
Informācija par apkalpošanu
Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.
Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.
| Kategorija Piemērs | |
| Dilstošas detaļas* Naža vadotne, Akumulators | |
| Izlietojamie materiāli/izlietojamās detaļas* | Naži |
| Trūkstošas detaļas |
* Nav noteikti jäbüt piegādes komplektā!
Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:
• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
• Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.
LV
Garantijas talons
Łoti cienītā kliente, augsti godātais klient!
Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:
-
Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fiziskām personām, kas nevēlas lietot šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.
-
Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas klūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmainu.
Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai arī līdzīgi noslogota.
- Mūsu garantija neattiecas uz šādiem defektiem:
- ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ:
– ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst svešķermeņi (piemēram, smiltis, akmeni vai putekļi, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);
– ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.
-
Garantijas terminš ir 84 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termina izbeigšanās, divu nedēļu laikā no břiža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termina izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas terminš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas terminš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.
-
Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasificēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci.
Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detalām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.
