GATS-E 20 - Çok amaçlı aletler Gardol - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çit Budama Makası İçin Ek Montaj Kiti
Marka	Gardol
Model	GATS-E 20
Bıçak Uzunluğu	450 mm
Maksimum Kesme Uzunluğu	400 mm
Diş Aralığı	16 mm
Dakikadaki Kesim Sayısı	1700 min⁻¹
Ses Basınç Seviyesi LpA	78,30 dB(A)
Ölçülen Ses Gücü Seviyesi LWA	98,23 dB(A)
Garanti Edilen Ses Gücü Seviyesi LWA	102 dB(A)
Titreşim Emisyon Değeri (Yük Altında Tutamak)	≤ 2,5 m/s²
Güç Kaynağı	Pil (Uyumlu Motor Başlığı İçin)
Kullanım	Çit, çalı ve fundalık budama
Bakım	Bıçakların fırça ile düzenli temizliği, hafif yağlama, dış yüzeyin nemli bezle temizlenmesi
Güvenlik Talimatları	Göz, baş, işitme koruması, eldiven, sert ayakkabı giyin; elektrik kablolarından en az 10 m mesafe bırakın; kullanım kılavuzunu okuyun
Aşınan Parçalar	Bıçak kılavuzu, akümülatör
Yedek Parçalar	Bıçak (sarf malzemesi); www.isc-gmbh.info üzerinden tip, ürün no, kimlik no, parça no ile sipariş verin
Garanti	84 ay (aşınan parçalar ve profesyonel kullanım hariç)
Depolama Sıcaklığı	5 °C ila 30 °C, dondan ve nemden koruyarak

Sık sorulan sorular - GATS-E 20 Gardol

Çit budama makası kiti motor başlığına nasıl takılır?

Kiti ve motor başlığını oklar eşleşecek şekilde yerleştirin. Kiti başlığa doğru bastırın, ardından kilitlenene kadar sağa çevirin. Kilitleme düğmesi sola hareket eder. Montaj sırasında koruyucu eldiven giyin.

Çit budama makası kiti motor başlığından nasıl çıkarılır?

Kilitleme düğmesini sağa çekin, ardından kiti oklar eşleşene ve çıkarılabilecek duruma gelene kadar çevirin. Bıçak koruyucusunun yerinde olduğundan emin olun.

Temel güvenlik talimatları nelerdir?

Göz, baş ve işitme koruması kullanın. Koruyucu eldiven ve sert ayakkabı giyin. Elektrik kablolarından en az 10 metre mesafe bırakın. Kullanmadan önce kullanım kılavuzunu dikkatlice okuyun.

Çit budama makasının bıçakları nasıl bakım yapılır?

Bıçakları kalıntıları temizlemek için düzenli olarak fırçayla temizleyin. Bıçaklara hafif bir yağ tabakası uygulayın (bkz. Şekil 9). Cihazı temizlemek için asla su kullanmayın; az miktarda yumuşak sabunla nemli bir bez kullanın.

En iyi kesme tekniği nedir?

Optimum kesim için çit budama makasını çite göre yaklaşık 15° açıyla yönlendirin. Her iki taraftan kesen bıçaklar her iki yönde kesmeyi sağlar. Düzgün bir yükseklik için bir ip gerdirin.

Bu çit budama makasını çim kesmek için kullanabilir miyim?

Hayır. Bu kit yalnızca çit, çalı ve fundalık budamak için tasarlanmıştır. Çim kesmek için kullanmayın.

Hangi parçalar aşınan parçalar olarak kabul edilir?

Aşınan parçalar bıçak kılavuzu ve akümülatördür. Bıçak sarf malzemesidir. Bu parçalar garanti kapsamında değildir.

Yedek parçalar nasıl sipariş edilir?

www.isc-gmbh.info adresini ziyaret edin. Cihaz tipi, ürün numarası, kimlik numarası ve istenen parça numarasına ihtiyacınız olacak.

Cihazda arıza olması durumunda ne yapılmalı?

Arızayı www.isc-gmbh.info adresinde ayrıntılı bir açıklamayla kaydedin. Satın alma belgesini saklayın. 84 aylık garanti, normal aşınma veya yanlış kullanım dışındaki üretim veya malzeme hatalarını kapsar.

Çit budama makası kiti nasıl saklanır?

Karanlık, kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın. İdeal sıcaklık 5 °C ile 30 °C arasındadır. Tercihen orijinal ambalajında muhafaza edin.

KULLANIM KILAVUZU GATS-E 20 Gardol

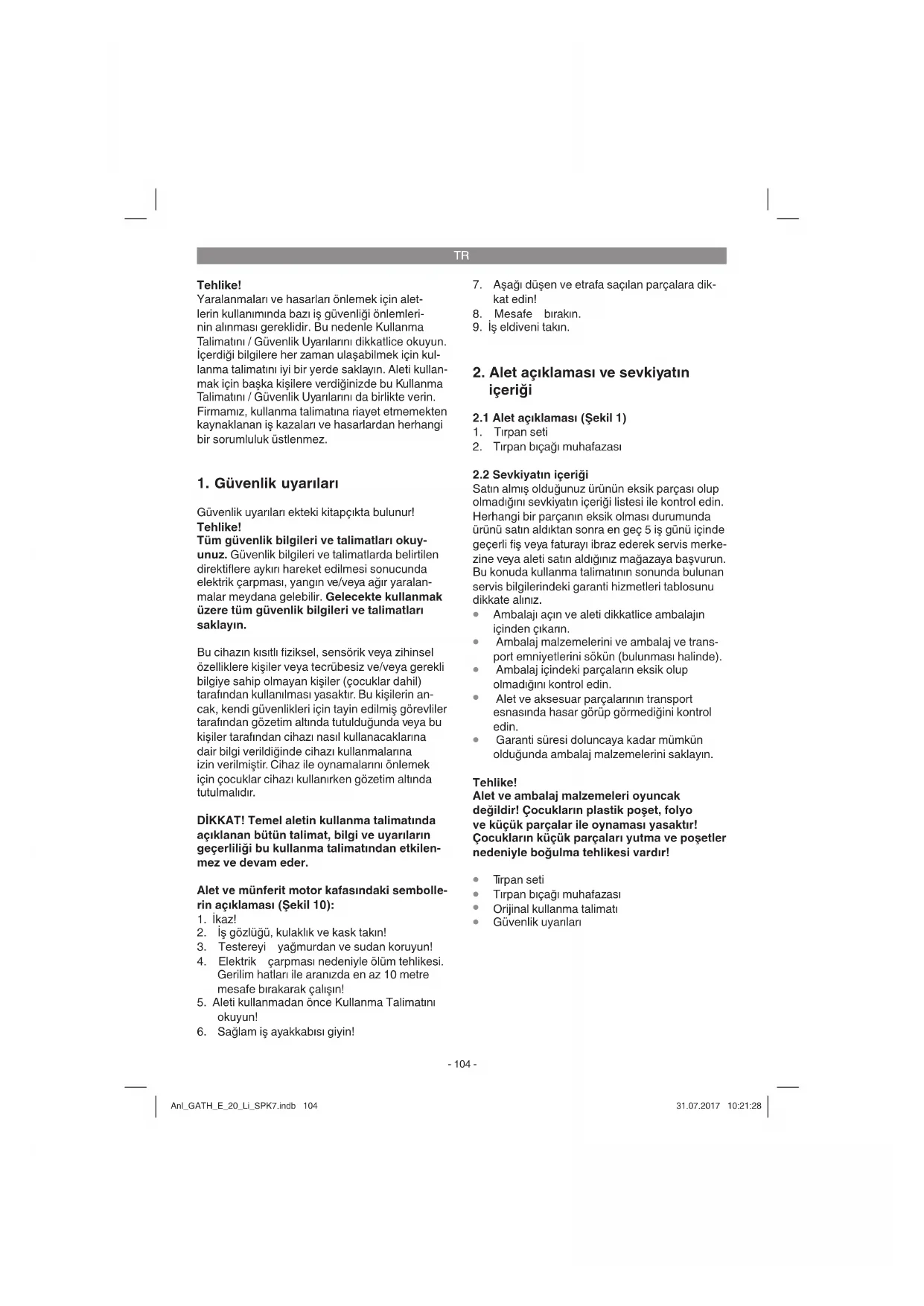

TR Orijinal Kullanma Talimatı Çit makası başlığı

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Bu cihazın kısıtlı fiziksel, sensörik veya zihinsel özelliklere kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacalarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.

DİKKAT! Temel aletin kullanma talimatında açıklanan bütün talimat, bilgi ve uyarıların geçerliliği bu kullanma talimatından etkilenmez ve devam eder.

Alet ve münferit motor kafasındaki sembollerin açıklaması (Şekil 10):

1. ikaz!

2. İş gözlüğü, kulaklık ve kask takın!

3. Testereyi yağmurdan ve sudan koruyun!
4. Elektrik çarpması nedeniyle ölüm tehlikesi. Gerilim hatları ile aranızda en az 10 metre mesafe bırakarak çalışın!
5. Aleti kullanmadan önce Kullanma Talimatını okuyun!

6. Sağlam iş ayakkabısı giyin!

7. Aşağı düşen ve etrafı saçılan parçalara dikkat edin!

8. Mesafe bırakın.
9. İş eldiveni takın.

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1)

1. Tirpan seti
2. Tırpan bıçağı muhafazası

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
  Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

• Tirpan seti
  • Tırpan bıçağı muhafazası
  • Orijinal kullanma talimatı
  • Güvenlik uyarıları

TR

3. Kullanım amacına uygun kullanım

Çit makası

Çit makası başlığı sadece, üretici firma tarafından kullanımına onay verilen motor kafasına/ünitesine monte edilecektir.

Dikkat! Bu tırpan sadece çit ve çalışlıkların kesilmesi için uygundur.

Dikkat! Tirpanı ot kesmek için kullanmayın.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Pala uzunluğu: 450 mm

Kesim uzunluğu maks: 400 mm

Diş aralığı: 16 mm

Kesimler/dak: 1700

Tehlike!

Ses ve titreşim

Ses ve titreşim değerleri ISO 22868 normuna göre ölçülmüştür.

Ses basınç seviyesi L_pA 78,30 dB(A)

Sapma K_pA 3 dB

Ses güç seviyesi LWA ölçülen 98,23 dB(A)

Ses güç seviyesi L_WA garanti edilen ..... 102 dB(A)

Kulaklık takın.

Gürültü işitme kaybına sebep olabilir.

Toplam titreşim değerleri (üç yönün vektör toplamı) ISO 22867 normuna göre ölçülmüştür.

Sap yük altında

Titreşim emisyon değeri a_n ≤ 2,5 m/s ^2

Zçıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elektrikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir.

Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir.

Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafal verilecek rahatsızlığın ve etkinin tahmin edilmesinde de kullanılabilir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

5. Çalıştırmadan önce

Dikkat! Aküyü ancak, makineyi tamamen monte ettikten ve tüm ayarları yaptıktan sonra takın. Alet üzerinde çalışırken yaralanmaları önlemek için daima iş eldiveni takın.

Bütün parçaları dikkatlice ambalajından çıkarın ve eksik olup olmadığını kontrol edin (Şekil 1)

5.1 Tirpan setinin motor kafasına montajı (Şekil 2-3)

Yaralanmaları önlemek için, tırpan bıçağı muhafazası bıçağın üzerine geçirilecektir.

1. Tırpan seti ve motor kafasını, her iki parça üzerindeki ok işaretleri örtüşecek şekilde monte edin.
2. Tirpan setini motor kafasına doğru bastırın. Bu sayede kilitleme düğmesi (R) sağa kaydırılır. Tirpan setini sağa döndürün. Tirpan seti motor kafasına kilitlenir ve sıkı şekilde monte edilmiştir. Kilitleme düğmesi (R) sola doğru bastırılır.

TR

5.2 Tırpan setini motor kafasından sökme (Şekil 2-3)

Yaralanmaları önlemek için, tırpan bıçağı muhafazası bıçağın üzerine geçirilecektir.

1. Kilitleme düğmesini (R) sağa doğru çekin.
2. Tırpan setini, tırpan seti ve motor kafası üzerindeki ok işaretleri örtüşecek şekilde dön-dürün ve sökün.

6. Tirpan seti ile çalışma

• Biçak fonksiyonunu kontrol edin. İki tarafı kesen biçak karşılıklı olarak çalışır ve yüksek bir kesim performansı sağlar ve sessizdir.
• Güvenli durmaya dikkat edin ve makineyi vücudunuzdan belirli bir mesafede iki elinizle sıkıca tutun. Makineyi çalıştırmadan önce herhangi bir cisme temas etmemesine dikkat edin.

Calisma sekli

• Tirpan, çitler dışında çalışıkların da kesilmesinde kullanılabilir.
• Tırpan, dişler çite doğru yaklaşık 15°'lik bir açı ile tutulduğunda en iyi kesim performansı elde edilir (bakınız Şekil 4).
• İki tarafı kesen biçak karşılıklı olarak çalışır ve her iki yönden keser (bakınız Şekil 5).
• Düzgün ve eşit bir çit yüksekliği elde etmek için çit kenarı boyunca bir ip çekilerek ölçü alınması tavsiye edilir. İpin üzerinde kalan dallar kesilebilir (bakınız Şekil 6-7).
• Çit yan bölümü makine ile kavisli hareketler yapılarak alttan yukarı doğru kesilir (bakınız Şekil 8).

7. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Bütün temizleme ve bakım çalışmalarından önce aküyü çıkarın.

7.1 Temizleme

• Sıkma mekanizmasını basınçlı hava ile üfleyerek veya fırça ile düzenli olarak temizleyin. Temizleme işleminde herhangi bir alet kullanmayın.
• Güvenli tutmayı sağlamak için sapların yağsız olmasını sağlayın.

• Makineyi kesinlikle suyun veya diğer sıvıların içine daldırmayın.

• Muhafazalardaki kalıntıları fırça ile temizleyin.

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Makine içine su girmesi elektrik çarpma riskini yükseltir.

7.2 Bakım

İyi bir kesim performansı elde etmek için bıçaklar düzenli olarak temizlenecek ve yağlanacaktır. Kalıntıları fırça ile temizleyin ve üzerine hafif bir yağ tabakası sürün (Şekil 9).

7.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

• Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

TR

9. Depolama

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 °C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın.

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Bıçak kılavuzu, Akü
Sarf malzemesi/Sarf parçaları*	Bıçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıldığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlanımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

4. Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

7. Garanti süresi 84 aydir ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

8. Garanti haklarının dan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fişi veya tıp etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda oranılmış veya yeni bir alet adresinize gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.
