Тип продукта	Дополнительный набор для крепления кустореза
Бренд	Gardol
Модель	GATS-E 20
Длина лезвия	450 мм
Максимальная длина среза	400 мм
Шаг зубьев	16 мм
Количество резов в минуту	1700 мин⁻¹
Уровень звукового давления LpA	78,30 дБ(А)
Измеренный уровень звуковой мощности LWA	98,23 дБ(А)
Гарантированный уровень звуковой мощности LWA	102 дБ(А)
Значение вибрации (рукоятка под нагрузкой)	≤ 2,5 м/с²
Питание	Аккумулятор (для совместимой моторной головки)
Использование	Стрижка живых изгородей, кустов и зарослей
Уход	Регулярная чистка лезвий щеткой, легкая смазка, внешняя очистка влажной тканью
Меры безопасности	Используйте защиту глаз, головы, слуха, перчатки, жесткую обувь; минимальное расстояние 10 м от электрических кабелей; прочитайте инструкцию
Изнашиваемые детали	Направляющая лезвия, аккумулятор
Запасные части	Лезвие (расходный материал); заказывать через www.isc-gmbh.info с указанием типа, артикула, идентификационного номера, номера детали
Гарантия	84 месяца (без изнашиваемых деталей и профессионального использования)
Температура хранения	от 5 °C до 30 °C, защита от мороза и влаги

Часто задаваемые вопросы - GATS-E 20 Gardol

Как установить набор кустореза на моторную головку?

Расположите набор и моторную головку так, чтобы стрелки совпали. Прижмите набор к головке, затем поверните его вправо до фиксации. Кнопка блокировки сдвигается влево. При установке надевайте защитные перчатки.

Как снять набор кустореза с моторной головки?

Потяните кнопку блокировки вправо, затем поверните набор, пока стрелки не совпадут и его можно будет снять. Убедитесь, что защита лезвия установлена.

Какие основные меры безопасности?

Используйте защиту глаз, головы и слуха. Надевайте защитные перчатки и жесткую обувь. Соблюдайте расстояние не менее 10 метров от электрических кабелей. Внимательно прочитайте инструкцию перед использованием.

Как ухаживать за лезвиями кустореза?

Регулярно чистите лезвия щеткой для удаления остатков. Нанесите легкий слой масла на лезвия (см. рисунок 9). Никогда не используйте воду для очистки прибора; используйте влажную ткань с небольшим количеством мягкого мыла.

Какая техника резки наилучшая?

Ориентируйте кусторез под углом около 15° к изгороди для оптимального среза. Лезвия, режущие с обеих сторон, позволяют резать в обоих направлениях. Для равномерной высоты натяните нить в качестве ориентира.

Можно ли использовать этот кусторез для стрижки травы?

Нет. Этот набор предназначен исключительно для стрижки живых изгородей, кустов и зарослей. Не используйте его для стрижки травы.

Какие детали считаются изнашиваемыми?

Изнашиваемые детали: направляющая лезвия и аккумулятор. Лезвие является расходным материалом. Эти детали не покрываются гарантией.

Как заказать запасные части?

Перейдите на www.isc-gmbh.info. Вам понадобятся тип устройства, артикул, идентификационный номер и номер желаемой детали.

Что делать при неисправности устройства?

Зарегистрируйте неисправность на www.isc-gmbh.info с точным описанием. Сохраните подтверждение покупки. Гарантия на 84 месяца покрывает производственные или материальные дефекты, за исключением нормального износа или неправильного использования.

Как хранить набор кустореза?

Храните в темном, сухом, защищенном от мороза месте, недоступном для детей. Идеальная температура от 5 °C до 30 °C. Предпочтительно хранить в оригинальной упаковке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GATS-E 20 Gardol

RU Оригинальное руководство по эксплуатации Монтажный комплент садовых ножниц

1. Инструкции за безопасност

2. Описание на уреда и обем на доставка

2.1 Описание на уреда (фиг. 1)

2.2 Обем на доставка

5. Преди пускане в експлоатация

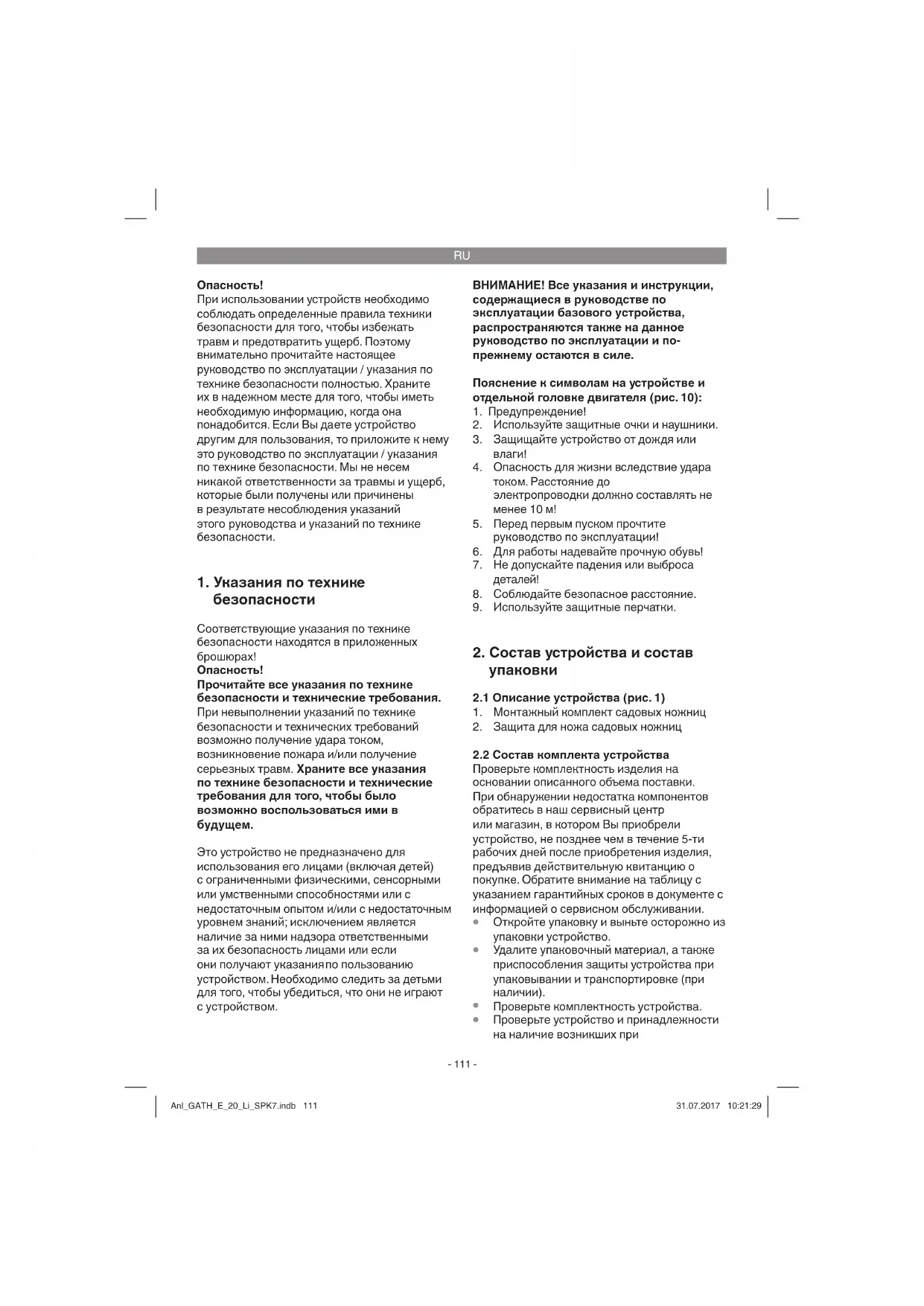

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике безопасности

Соответствующие указания по технике безопасности находятся в приложенных брошюрах! Опасность!

Прочитайте все указания по технике безопасности и технические требования.

При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в будущем.

Это устройство не предназначено для использования его лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и/или с недостаточным уровнем знаний; исключением является наличие за ними надзора ответственными за их безопасность лицами или если они получают указания по пользованию устройством. Необходимо следить за детьми для того, чтобы убедиться, что они не играют с устройством.

ВНИМАНИЕ! Все указания и инструкции, содержащиеся в руководстве по эксплуатации базового устройства, распространяются также на данное руководство по эксплуатации и попрежнему остаются в силе.

Пояснение к символам на устройстве и отдельной головке двигателя (рис. 10):

1. Предупреждение!
2. Используйте защитные очки и наушники.
3. Защищайте устройство от дождя или влаги!
4. Опасность для жизни вследствие удара током. Расстояние до электропроводки должно составлять не менее 10 м!
5. Перед первым пуском прочтите руководство по эксплуатации!
6. Для работы надевайте прочную обувь!
7. Не допускайте падения или выброса деталей!
8. Соблюдайте безопасное расстояние.
9. Используйте защитные перчатки.

2. Состав устройства и состав упаковки

2.1 Описание устройства (рис. 1)

1. Монтажный комплект садовых ножниц
2. Защита для ножа садовых ножниц

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

• Откройте упаковку и выньте осторожно из упаковки устройство.
• Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при наличии).
  • Проверьте комплектность устройства.
• Проверьте устройство и принадлежности на наличие возникших при

RU

транспортировке повреждений.

- Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Опасность!

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

• Монтажный комплект садовых ножниц
• Защита для ножа садовых ножниц
- Оригинальное руководство по эксплуатации
• Указания по технике безопасности

3. Использование по назначению

Садовые ножницы

Монтажный комплект садовых ножниц разрешается монтировать только на головки двигателей/двигательные установки, одобренные производителем.

Осторожно! Описываемые садовые ножницы предназначены для резки живой изгороди, кустарника и клумб.

Осторожно! Не используйте устройство для резки травы.

Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель.

Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические характеристики

Длина ножа: 450 мм
Длина резки макс.: 400 мм
Шаг зуба:....16 мм
Резы/мин: 1700

Опасность!

Шумы и вибрация

Данные шума и вибрации были определены в соответствии с нормами ISO 22868.

Уровень давления шума L_pA .....78,30дБ (А)
Погрешность K_pA .....3 дБ
Уровень мощности
шума L_WA , измеренный..... 98,23 дБ (А)
Погрешность K_WA .....3 дБ
Уровень мощности шума L_WA гарантированный..... 102 дБ (А)

Используйте защиту органов слуха.

Воздействие шума может вызвать потерю слуха.

Суммарные значения вибрации (векторная сумма трех направлений) определены в соответствии с нормами ISO 22867.

Рукоятка под нагрузкой

Эмиссионный показатель вибрации a_h ≤ 2,5 м/сек ^2

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину.

Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим.

Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного влияния.

Сведите образование шумов и вибрации к минимуму!

• Используйте только безукоризненно работающие устройства.
  • Регулярно проводите техническое

RU

обслуживание и очистку устройства.

• При работе учитывайте особенности Вашего устройства.
• Не подвергайте устройство перегрузке.
• При необходимости дайте проверить устройство специалистам.
• Отключайте устройство, если вы его не используете.
• Используйте перчатки.

5. Перед вводом в эксплуатацию

Осторожно! Аккумулятор необходимо устанавливать только после полного монтажа устройства и выполнения всех настроек.

Выполняя работы на устройстве, всегда надевайте защитные перчатки, чтобы избежать травм.

Аккуратно распакуйте детали и проверьте их комплектность (рис.1).

5.1 Установка монтажного комплекта садовых ножниц на головке двигателя (рис. 2-3)

Защита ножа должна быть установлена над ножом садовых ножниц, чтобы предупредить травмы.

1. Установить монтажный комплект садовых ножниц и головку двигателя так, чтобы стрелки, расположенные на обеих деталях, совпадали.
2. Прижать монтажный комплект садовых ножниц к головке двигателя. При этом кнопка блокировки (R) сдвигается вправо. Повернуть монтажный комплект садовых ножниц вправо. Монтажный комплект садовых ножниц фиксируется на головке двигателя и прочно крепится к ней. При этом кнопка блокировки (R) отклоняется влево и прижимается.

5.2 Снятие монтажного комплекта садовых ножниц с головки двигателя (рис. 2-3)

Защита ножа должна быть установлена над ножом садовых ножниц, чтобы предупредить травмы.

1. Сдвинуть кнопку блокировки (R) вправо.
2. Повернуть монтажный комплект садовых ножниц так, чтобы стрелки на головке двигателя и монтажном комплекте садовых ножниц совпадали, и монтажный комплект можно было удалить.

6. Работа с монтажным комплектом садовых ножниц

• Проверьте исправность режущих ножей. Обоюдоострые ножи движутся в противоположном направлении, что гарантирует высокую производительность резания и плавный ход.
• Сохраняйте устойчивое положение и крепко держите устройство двумя руками на безопасном расстоянии от тела. Перед включением убедитесь в том, что устройство не соприкасается с какими-либо предметами.

Указания по работе с устройством

• Садовые ножницы можно использовать для стрижки не только живых изгородей, но и кустарников.
• Найлучшая производительность резания достигается, если вести садовые ножницы так, чтобы зубья ножей располагались под углом около 15° относительно живой изгороди (см. рис. 4).
• Обоюдоострые ножи, движущиеся в противоположном направлении, позволяют выполнять резку в двух направлениях (см. рис. 5).
• Чтобы достичь равномерной высоты живой изгороди, рекомендуется натянуть шнур для определения уровня вдоль канта изгороди. Выступающие ветви необходимо обрезать (см. рис. 6-7).
• Боковые поверхности живой изгороди следует обрезать дугообразными движениями снизу вверх (см. рис. 8).

RU

7. Чистка, техническое обслуживание и заказ запасных частей

Опасность!

Вынимайте из розетки штекер свечи зажигания электропитания перед началом любых работ по очистке и техническому обслуживанию.

7.1 Очистка

• Регулярно очищайте зажимный механизм при помощи продувки сжатым воздухом или щетки. Не используйте для очистки инструменты.
• Не допускайте загрязнения рукояток маслом, чтобы можно было крепко удерживать их.
• Не погружайте устройство для очистки в воду или в другие жидкости.
• Отложения на защитных крышках удаляйте при помощи щетки.
• Не допускайте попадания пыли и грязи на защитные приспособления, в вентиляционные щели и на корпус двигателя. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.
• Мы рекомендуем чистить устройство непосредственно после каждого использования.
• Регулярно чистите устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте чистящие средства или растворители, они могут разъесть пластмассовые детали устройства. Следите за тем, чтобы внутрь устройства не попадала вода. Проникновение воды в электрическое устройство повышает риск получить удар током.

7.2 Техническое обслуживание

Для постоянного сохранения оптимальной мощности необходимо регулярно очищать и смазывать ножи. Удалите отложения с помощью щетки и смажьте нож тонким слоем масла (рис. 9).

7.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

• Типустройства
• Номер артикула устройства
• Идентификационный номер устройства
• Номер необходимой запасной детали

Актуальные цены и информация находятся на странице www.isc-gmbh.info

8. Утилизация и вторичное использование

Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

9. Хранение

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 °C и 30 °C. Храните электроинструмент в оригинальной упаковке.

RU

Только для стран ЕС

Запрещено выбрасывать электроинструмент в обычный домашний мусор.

Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды.

Вторичная переработка - альтернатива обязательной отсылке устройства назад изготовителю: Владелец электрического устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изготовителю, содействовать надлежащей утилизации. Пришедшее в негодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в негодность оборудованию дополнительным устройствам и вспомогательным средствам, не содержащим электрические части.

Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH.

Сохраняется право на технические изменения

RU

Информация о сервисном обслуживании

Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашающихся деталей, а также приобретения расходных материалов.

Следует обратить внимание на то, что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов.

Категория Пример
Быстроизнашивающиеся детали*	Направляющая ножа, Аккумулятор
Расходный материал/расходные части*	Ножи
Недостающие компоненты

* Не обязательно входят в объем поставки!

При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

• Устройство уже работало или оно было неисправным с самого начала?
• Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?
• Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность.

RU

Гарантийное свидетельство

Уважаемая покупательница, уважаемый покупатель,

наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е. физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.
2. Гарантийные услуги распространяются только на дефекты нового устройства нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.
3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания;

- повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

1. Гарантийный срок составляет 84 месяца, отсчет начинается со дня покупки устройства. Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный отдел.

2. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство.

Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации.
