GATS-E 20 - Outils multifonctions Gardol - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage additionnel pour taille-haies
Marque	Gardol
Modèle	GATS-E 20
Longueur de la lame	450 mm
Longueur de coupe maximale	400 mm
Écart des dents	16 mm
Nombre de coupes par minute	1700 min⁻¹
Niveau de pression acoustique LpA	78,30 dB(A)
Niveau de puissance acoustique LWA mesuré	98,23 dB(A)
Niveau de puissance acoustique LWA garanti	102 dB(A)
Valeur d'émission de vibration (poignée sous charge)	≤ 2,5 m/s²
Alimentation	Batterie (pour tête moteur compatible)
Utilisation	Taille de haies, buissons et broussailles
Entretien	Nettoyage régulier des lames à la brosse, graissage léger, nettoyage extérieur avec chiffon humide
Consignes de sécurité	Porter protection des yeux, tête, ouïe, gants, chaussures rigides ; distance min. 10 m des câbles électriques ; lire le mode d'emploi
Pièces d'usure	Guidage de la lame, accumulateur
Pièces de rechange	Lame (consommable) ; commander via www.isc-gmbh.info avec type, n° article, n° identification, n° pièce
Garantie	84 mois (hors pièces d'usure et usage professionnel)
Température de stockage	5 °C à 30 °C, à l'abri du gel et de l'humidité

FOIRE AUX QUESTIONS - GATS-E 20 Gardol

Comment monter le kit taille-haies sur la tête moteur ?

Placez le kit et la tête moteur de manière à ce que les flèches correspondent. Pressez le kit contre la tête, puis tournez-le vers la droite jusqu'à ce qu'il s'enclenche. Le bouton de verrouillage se déplace vers la gauche. Portez des gants de protection lors du montage.

Comment retirer le kit taille-haies de la tête moteur ?

Tirez le bouton de verrouillage vers la droite, puis tournez le kit jusqu'à ce que les flèches correspondent et qu'il puisse être retiré. Assurez-vous que la protection de lame est en place.

Quelles sont les consignes de sécurité essentielles ?

Portez une protection des yeux, de la tête et une protection auditive. Portez des gants de protection et des chaussures rigides. Maintenez une distance d'au moins 10 mètres des câbles électriques. Lisez attentivement le mode d'emploi avant utilisation.

Comment entretenir les lames du taille-haies ?

Nettoyez régulièrement les lames avec une brosse pour enlever les résidus. Appliquez une légère couche d'huile sur les lames (voir figure 9). N'utilisez jamais d'eau pour nettoyer l'appareil ; utilisez un chiffon humide avec un peu de savon doux.

Quelle est la meilleure technique de coupe ?

Orientez le taille-haies à un angle d'environ 15° par rapport à la haie pour une coupe optimale. Les lames coupant des deux côtés permettent de couper dans les deux sens. Pour une hauteur uniforme, tendez un fil comme repère.

Puis-je utiliser ce taille-haies pour couper de l'herbe ?

Non. Ce kit est conçu exclusivement pour la taille de haies, buissons et broussailles. Ne l'utilisez pas pour couper de l'herbe.

Quelles pièces sont considérées comme d'usure ?

Les pièces d'usure sont le guidage de la lame et l'accumulateur. La lame est un consommable. Ces pièces ne sont pas couvertes par la garantie.

Comment commander des pièces de rechange ?

Rendez-vous sur www.isc-gmbh.info. Vous aurez besoin du type d'appareil, du numéro d'article, du numéro d'identification et du numéro de la pièce souhaitée.

Que faire en cas de défaut de l'appareil ?

Enregistrez le défaut sur www.isc-gmbh.info avec une description précise. Conservez la preuve d'achat. La garantie de 84 mois couvre les défauts de fabrication ou de matériau, sauf usure normale ou utilisation abusive.

Comment stocker le kit taille-haies ?

Stockez-le dans un endroit sombre, sec, à l'abri du gel et inaccessible aux enfants. La température idéale se situe entre 5 °C et 30 °C. Conservez-le de préférence dans son emballage d'origine.

MODE D'EMPLOI GATS-E 20 Gardol

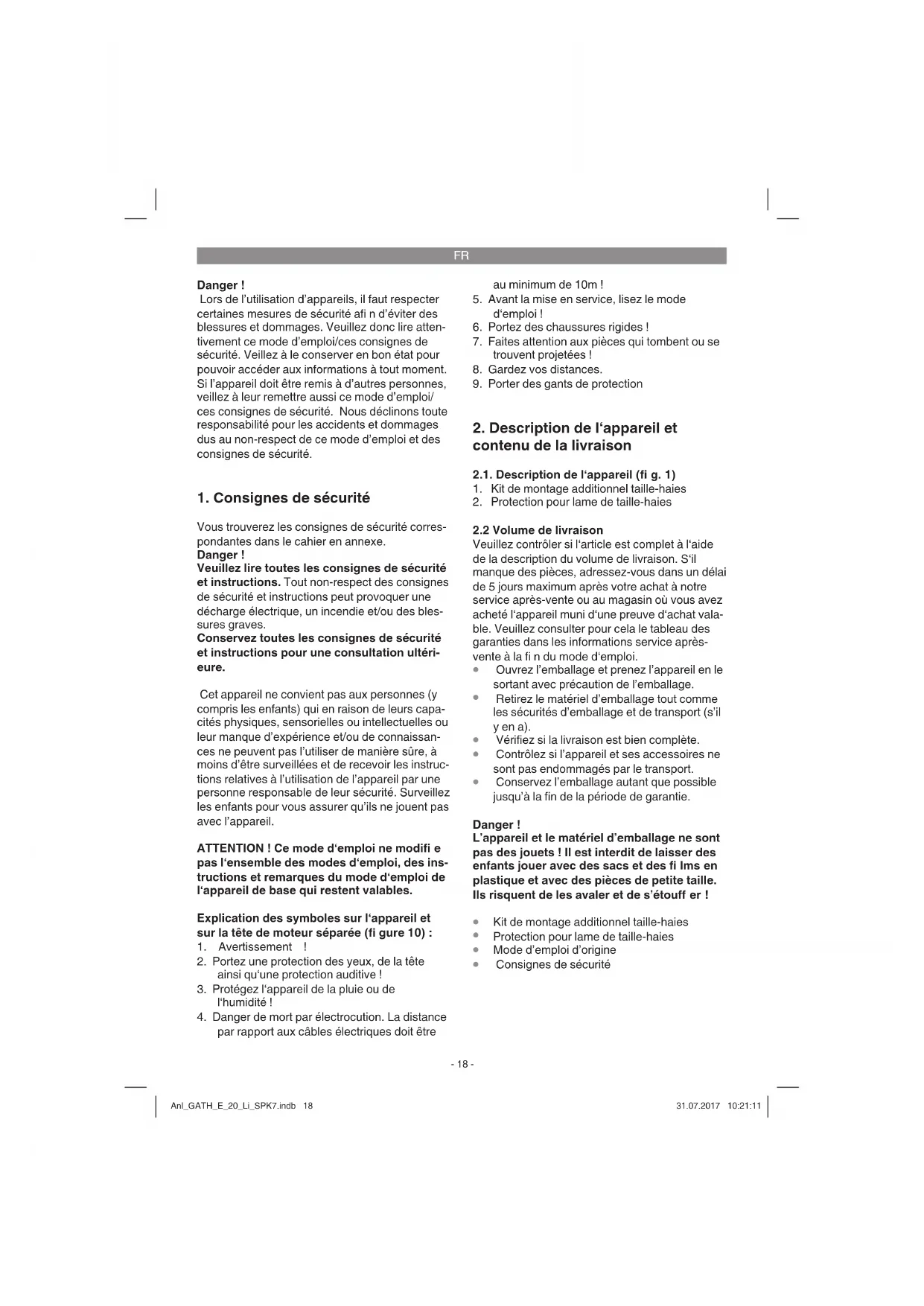

FR Mode d'emploi d'origine Kit de montage additionnel pour taille-haies

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

ATTENTION ! Ce mode d'emploi ne modifi e pas l'ensemble des modes d'emploi, des instructions et remarques du mode d'emploi de l'appareil de base qui restent valables.

Explication des symboles sur l'appareil et sur la tête de moteur séparée (fi gure 10) :

1. Avertissement !
2. Portez une protection des yeux, de la tête ainsi qu'une protection auditive !
3. Protégez l'appareil de la pluie ou de l'humidité !
4. Danger de mort par électrocution. La distance par rapport aux câbles électriques doit être

au minimum de 10m !

1. Avant la mise en service, lisez le mode d'emploi !
2. Portez des chaussures rigides!
3. Faites attention aux pièces qui tombent ou se trouvent projetées !
4. Gardez vos distances.
5. Porter des gants de protection

2. Description de l'appareil et contenu de la livraison

2.1. Description de l'appareil (fi g. 1)

1. Kit de montage additionnel taille-haies
2. Protection pour lame de taille-haies

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Kit de montage additionnel taille-haies
• Protection pour lame de taille-haies
• Mode d'emploi d'origine
• Consignes de sécurité

FR

3. Utilisation conforme à l'aff ectation

Taille-haies

Le kit de montage additionnel pour taille-haies doit être uniquement monté sur des têtes/unités de moteur accréditées par le fabricant. Attention ! Ce taille-haies convient pour la taille de haies, de buissons et de broussailles. Attention ! N'utilisez pas l'appareil pour couper de l'herbe.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Longueur de la lame : 450 mm

Longueur de coupe maxi. : 400 mm

Écart des dents : 16 mm

Coupes/min : 1700

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme ISO 22868.

Niveau de pression acoustique L_pA .. 78,30 dB(A)

Imprécision K_nA .....3 dB

Niveau acoustique LWA mesuré ..... 98,23 dB(A)

Imprécision K_WA .....3 dB

Niveau acoustique LWA garantit ..... 102 dB(A)

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouïe.

Les valeurs totales des vibrations (somme des

vecteurs de trois directions) ont été déterminées conformément à ISO 22867.

Poignée sous charge

Valeur d'émission de vibration a_n ≤ 2,5 ~m/s^2

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.
  • Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

5. Avant la mise en service

Attention ! Montez uniquement l'accumulateur après que l'appareil ait été entièrement monté et que tous les réglages ont été eff ectués. Portez toujours des gants de protection lorsque vous effectuez des travaux sur l'appareil, ceci afin d'éviter des blessures. Déballez toutes les pièces soigneusement et vérifi ez qu'elles sont bien complètes (fi g. 1)

5.1 Monter le kit de montage additionnel du taille-haies sur la tête du moteur (fi g. 2/3)

La protection doit être poussée sur le couteau du taille-haies afi n d'éviter des blessures.

1. Positionnez le kit de montage additionnel du taille-haies et la tête du monteur de façon à ce que la fl èche située sur les deux pièces corresponde.

2. Pressez le kit de montage additionnel du taille-haies contre la tête du moteur. Le bouton

FR

de verrouillage (R) se déplace vers la droite par cette action. Tournez le kit de montage additionnel du taille-haies vers la droite. Le kit de montage additionnel du taille-haies se ver- rouille au niveau de la tête du moteur et est installé fi xement. Ce faisant, on appuie vers la gauche sur le bouton de verrouillage (R).

5.2 Retirer le kit de montage additionnel du taille-haies sur la tête du moteur (fi g. 2/3)

La protection doit être poussée sur le couteau du taille-haies afi n d'éviter des blessures.

1. Tirez le bouton de verrouillage (R) vers la droite.
2. Tournez le kit de montage additionnel du taille-haies jusqu'à ce que la fl èche située sur la tête du moteur et le kit de montage additionnel corresponde et que celui-ci puisse être retiré.

6. Travailler avec le kit de montage additionnel du taille-haies

• Vérifiez le fonctionnement des couteaux. Les couteaux coupant des deux côtés fonctionnent en sens opposé et garantissent ainsi une performance de coupe élevée et une course stable.
• Veillez à avoir une position stable et tenez bien l'appareil avec les deux mains et à distance de votre propre corps. Veillez avant la mise en marche à ce que l'appareil ne touche aucun objet.

Consignes de travail

• Outre la coupe de haies, un taille-haies peut être également utilisé pour la coupe d'arbustes et de buissons.
• Vous obtenez la meilleure performance de coupe lorsque le taille-haies est utilisé de façon à ce que les dents du couteau soit orienté à un angle d'env. 15° vers la haie (voir figure 4).
• Les couteaux coupant des deux côtés et fonctionnant en sens opposé permettent une coupe dans les deux sens (voir figure 5).
• Pour obtenir une hauteur de haie régulière, il est recommandé de tendre un fil comme repère le long de l'arête de la haie. Les branches qui dépassent sont coupées (voir figure 6/7).
• Les surfaces latérales d'une haie se coupent du bas vers le haut dans un mouvement d'arc

(voir figure 8).

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez le bloc accumulateur avant tous travaux de nettoyage et de maintenance.

7.1 Nettoyage

• Nettoyez régulièrement le mécanisme de tension en soufflant avec de l'air comprimé ou en nettoyant avec une brosse. N'utilisez aucun outil pour nettoyer.
• Ne laissez aucune huile sur les poignées, pour que vous ayez toujours une bonne prise.
• Nettoyez l'appareil à l'aide d'un chiffon humide en cas de besoin et le cas échéant, avec un doux produit à vaisselle.
• Ne plongez surtout pas l'appareil dans de l'eau ou autres liquides pour le nettoyer.
• Retirez les dépôts sur les recouvrements de protection à l'aide d'une brosse.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

7.2 Maintenance

Afi n d'obtenir de bonnes performances en permanence, les couteaux devraient être nettoyés et graissés régulièrement. Retirez les dépôts à l'aide d'une brosse et étalez un léger fi lm d'huile (voir fi gure 9).

7.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

FR

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

9. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* guidage de la lame, accumulateur
Matériel de consommation/pièces de consommation*	lame
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.

FR

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pre-station de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 84 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
