Produkttyp	Extra monteringssats för häcksaxar
Märke	Gardol
Modell	GATS-E 20
Bladlängd	450 mm
Maximal klipplängd	400 mm
Tandavstånd	16 mm
Antal klipp per minut	1700 min⁻¹
Ljudtrycksnivå LpA	78,30 dB(A)
Uppmätt ljudeffektnivå LWA	98,23 dB(A)
Garanterad ljudeffektnivå LWA	102 dB(A)
Vibrationsemissionsvärde (handtag under belastning)	≤ 2,5 m/s²
Strömförsörjning	Batteri (för kompatibelt motorhuvud)
Användning	Klippning av häckar, buskar och snår
Underhåll	Regelbunden rengöring av bladen med borste, lätt oljning, utvändig rengöring med fuktig trasa
Säkerhetsanvisningar	Använd ögonskydd, huvudskydd, hörselskydd, handskar, stadiga skor; minst 10 m avstånd till elledningar; läs bruksanvisningen
Slitdelar	Bladstyrning, ackumulator
Reservdelar	Blad (förbrukningsartikel); beställ via www.isc-gmbh.info med typ, artikelnummer, identifieringsnummer, delnummer
Garanti	84 månader (exklusive slitdelar och professionell användning)
Förvaringstemperatur	5 °C till 30 °C, frost- och fuktskyddat

Vanliga frågor - GATS-E 20 Gardol

Hur monterar jag häcksaxsatsen på motorhuvudet?

Placera satsen och motorhuvudet så att pilarna överensstämmer. Tryck satsen mot huvudet, vrid den sedan åt höger tills den klickar på plats. Låsknappen flyttas åt vänster. Använd skyddshandskar vid monteringen.

Hur tar jag bort häcksaxsatsen från motorhuvudet?

Dra låsknappen åt höger, vrid sedan satsen tills pilarna överensstämmer och den kan tas bort. Se till att bladskyddet är på plats.

Vilka är de viktigaste säkerhetsanvisningarna?

Använd ögonskydd, huvudskydd och hörselskydd. Använd skyddshandskar och stadiga skor. Håll minst 10 meters avstånd till elledningar. Läs noggrant bruksanvisningen före användning.

Hur underhåller jag häcksaxens blad?

Rengör bladen regelbundet med en borste för att ta bort rester. Applicera ett tunt lager olja på bladen (se figur 9). Använd aldrig vatten för att rengöra apparaten; använd en fuktig trasa med lite mild tvål.

Vilken är den bästa klipptekniken?

Rikta häcksaxen i en vinkel på cirka 15° i förhållande till häcken för optimal klippning. Bladen skär från båda sidor, vilket möjliggör klippning i båda riktningarna. För en jämn höjd, spänn en tråd som riktmärke.

Kan jag använda denna häcksax för att klippa gräs?

Nej. Denna sats är endast avsedd för klippning av häckar, buskar och snår. Använd den inte för att klippa gräs.

Vilka delar anses vara slitdelar?

Slitdelarna är bladstyrningen och ackumulatorn. Bladet är en förbrukningsartikel. Dessa delar omfattas inte av garantin.

Hur beställer jag reservdelar?

Gå till www.isc-gmbh.info. Du behöver apparatens typ, artikelnummer, identifieringsnummer och önskat delnummer.

Vad gör jag vid fel på apparaten?

Registrera felet på www.isc-gmbh.info med en noggrann beskrivning. Spara kvittot. Garantin på 84 månader täcker tillverknings- eller materialfel, med undantag för normalt slitage eller felaktig användning.

Hur förvarar jag häcksaxsatsen?

Förvara den på en mörk, torr, frostfri plats oåtkomlig för barn. Idealisk temperatur är mellan 5 °C och 30 °C. Förvara den helst i originalförpackningen.

BRUKSANVISNING GATS-E 20 Gardol

SE Original-bruksanvisning Kompletteringssats för häckklipp- ning

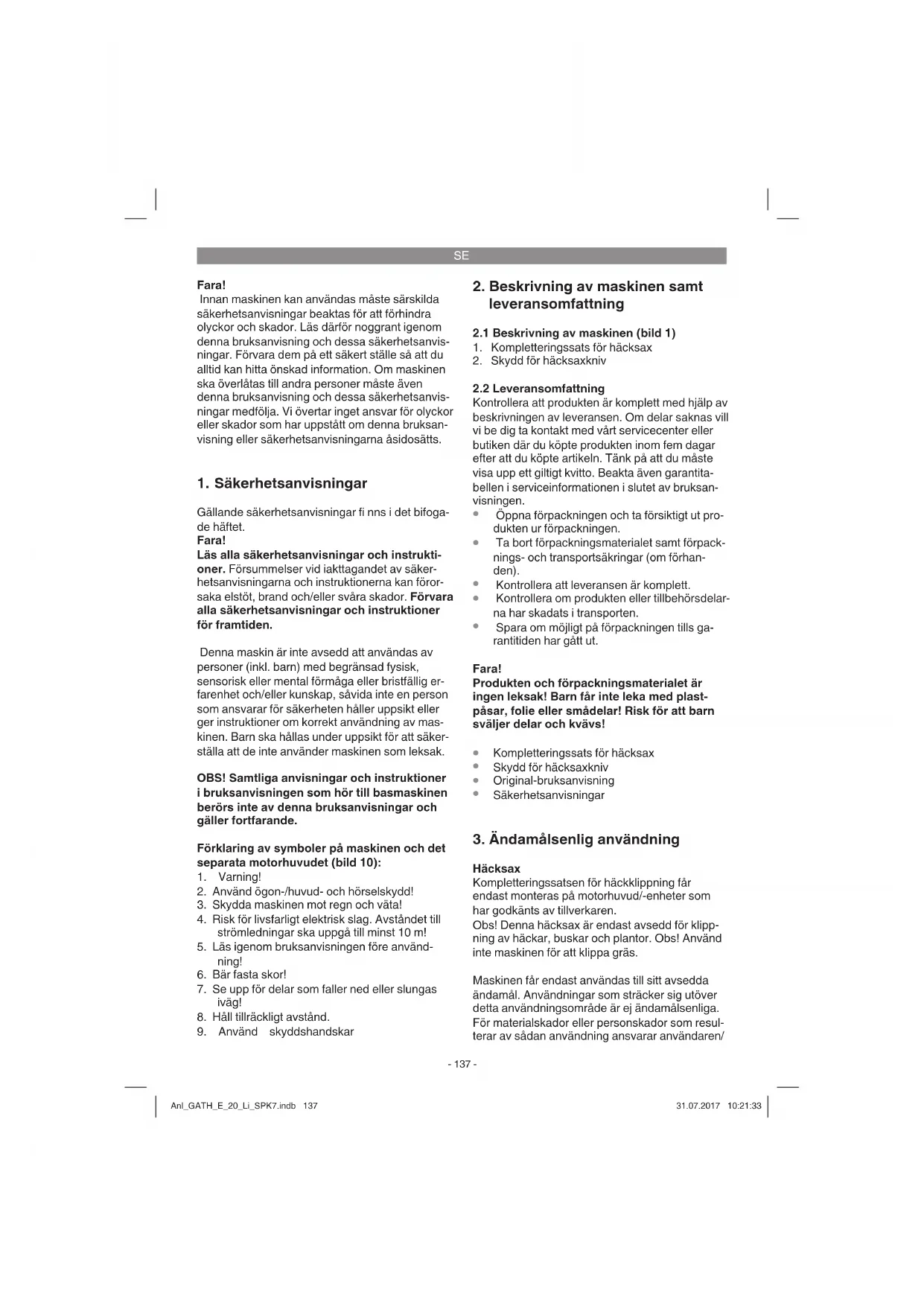

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

OBS! Samtliga anvisningar och instruktioner i bruksanvisningen som hör till basmaskinen berörs inte av denna bruksanvisningar och gäller fortfarande.

Förklaring av symboler på maskinen och det separata motorhuvudet (bild 10):

1. Varning!
2. Använd ögon-/huvud- och hörselskydd!
3. Skydda maskinen mot regn och väta!
4. Risk för livsfarligt elektrisk slag. Avständet till strömledningar ska uppgå till minst 10 m!
5. Läs igenom bruksanvisningen före användning!
6. Bär fasta skor!
7. Se upp för delar som faller ned eller slungas iväg!
8. Håll tillräckligt avstånd.
9. Använd skyddshandskar

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Kompletteringssats för häcksax
2. Skydd för häcksaxkniv

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Kompletteringssats för häcksax
• Skydd för häcksaxkniv
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Häcksax

Kompletteringssatsen för häckklippning får endast monteras på motorhuvud/-enheter som har godkänts av tillverkaren.

Obs! Denna häcksax är endast avsedd för klippning av häckar, buskar och plantor. Obs! Använd inte maskinen för att klippa gräs.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/

SE

operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Svärdlängd 450 mm

Såglängd max. 400 mm

Tandavständ 16 mm

Snitt/min 1700

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt ISO 22868.

Ljudtrycksnivå L _pA 78,30 dB(A)

Osäkerhet K _pA 3 dB

Ljudeffektnivå LWA uppmätt 98,23 dB(A)

Osäkerhet K _WA 3 dB

Ljudeffektnivå LWA garanterad ..... 102 dB(A)

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt ISO 22867.

Handtag vid belastning

Vibrationsemissionsvärde a_h ≤ 2,5 m/s ^2

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan användas om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget.

Begränsa uppkomsten av buller och vibration

till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
Bärhandskar.

5. Innan du använder maskinen

Obs! Montera inte batteriet förrän maskinen har monterats komplett och samtliga inställningar har genomförts. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på maskinen. Packa noggrant upp alla delar ur förpackningen och kontrollera att allt är komplett (bild 1).

5.1 Montera kompletteringssats för häcksax på motorhuvudet (bild 2/3)

Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Positionera kompletteringssatsen och motorhuvudet så att pilarna som fi nns på båda sidor stämmer överens.
2. Tryck kompletteringssatsen mot motorhuvudet. Spärrknoppen (R) skjuts då mot höger. Vrid kompletteringssatsen åt höger. Kompletteringssatsen spärras vid motorhuvudet och har därefter monterats fast. Spärrknappen (R) trycks då mot vänster.

5.2 Demontera kompletteringssats för häck sax från motorhuvudet (bild 2/3)

Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Dra spärrknoppen (R) åt höger.
2. Vrid kompletteringssatsen så pass långt så att pilarna på motorhuvudet och kompletteringssatsen stämmer överens och därefter kan demonteras.

6. Arbeta med kompletteringssatsen för häcksax

• Kontrollera skärknivarnas funktion. Knivarna som är slipade på båda sidorna rör sig mot varandra och garanterar därmed hög kapacitet och jämn klippning.
• Se till att du står stabilt och håll alltid maskinen med båda händerna och med tillräckligt avständ från kroppen. Kontrollera innan

SE

maskinen slås på att den inte rör vid några föremål.

Användningstips

• Förutom häckar kan även buskar och plantor klippas med en häcksax.
• Bästa klippningsresultat får du om du för häcksaxen framåt med en vinkel på ca 15° mellan knivarna och häcken (se bild 4).
• Tack vare att knivarna klipper åt bägge hållen kan du själv avgöra i vilken riktning du vill klippa (se bild 5).
• För att vara säker på att få en jämn höjd rekommenderar vi att du spänner ett snöre längs häckens kant. Du kan då helt enkelt klippa av grenarna som skjuter ut ovanför snöret (se bild 6/7).
• Klipp häckens sidor med svängande rörelser nedifrån och upp (se bild 8).

7. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut batteriet inför rengörings- och underhållsarbeten.

7.1 Rengöring

• Rengör spännmekanismen regelbundet. Blås av med tryckluft eller rengör med en borste. Använd inga verktyg till rengöringen.
• Se till att handtagen hålls fria från olja så att du alltid kan hålla fast maskinen säkert.
• Doppa aldrig ned maskinen i vatten eller andra vätskor för rengöring.
• Ta bort avlagringar på skydden med en borste.
• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

För att alltid garantera bästa kapacitet bör du alltid se till att knivarna är rena och smorda. Ta bort avlagringar med en borste och stryk på en tunn oljefi lm (bild 9).

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

SE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

SE

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Knivstyrning, Batteri
Förbrukningsmaterial/förbrukningsdelar* Knivar
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

SE

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

• Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 84 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.
