BRUKSANVISNING GHH-E 20 Li OA Gardol

Tryk på anslagsknappen (T).

1. Ta det oppladbare batteriet ut av maskinen.

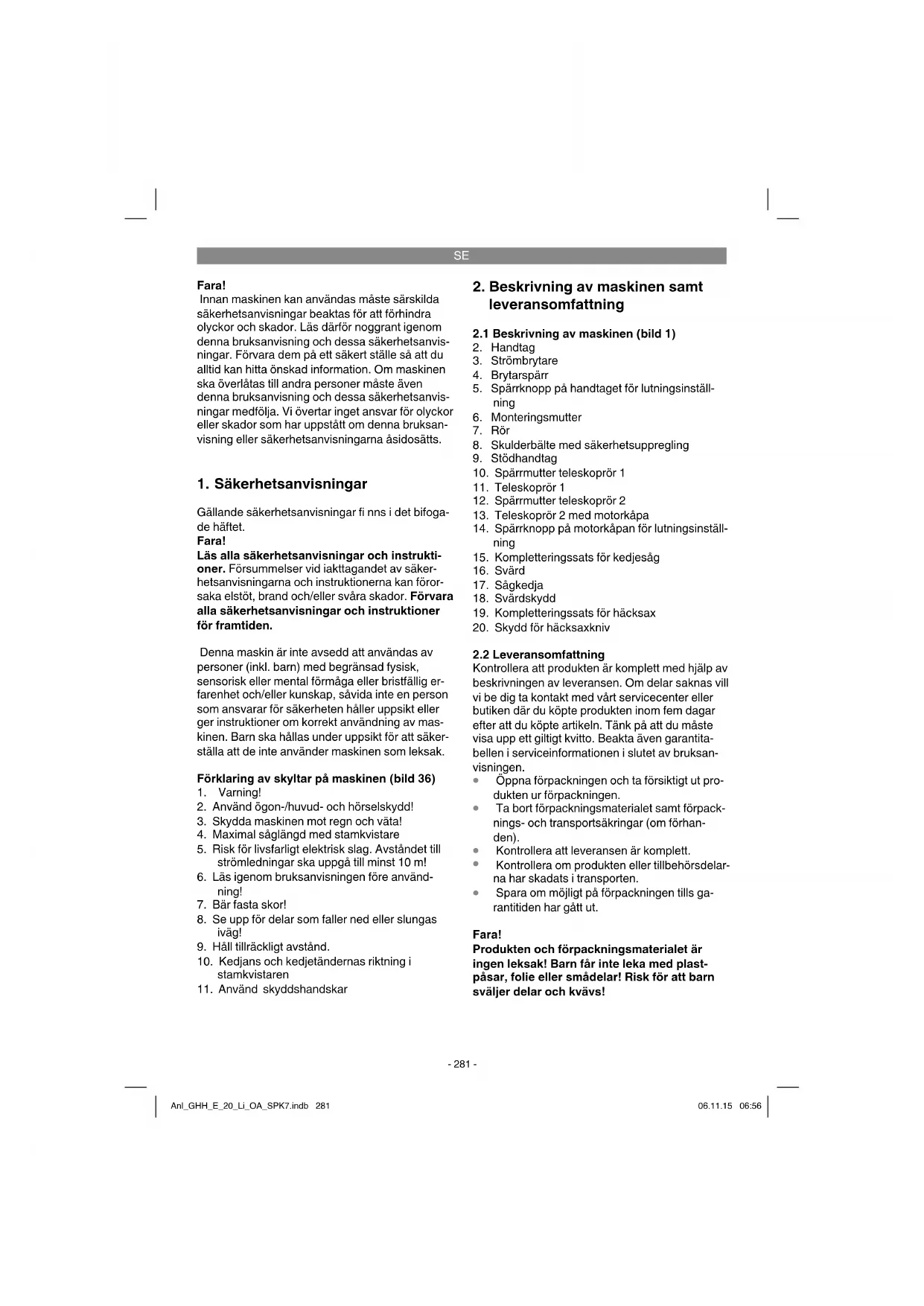

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak. Förklaring av skyltar på maskinen (bild 36)

2. Använd ögon-/huvud- och hörselskydd!

3. Skydda maskinen mot regn och väta!

4. Maximal såglängd med stamkvistare

5. Risk för livsfarligt elektrisk slag. Avståndet till

strömledningar ska uppgå till minst 10 m!

6. Läs igenom bruksanvisningen före använd-

8. Se upp för delar som faller ned eller slungas

9. Håll tillräckligt avstånd.

10. Kedjans och kedjetändernas riktning i

11. Använd skyddshandskar

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

5. Spärrknopp på handtaget för lutningsinställ-

13. Teleskoprör 2 med motorkåpa

14. Spärrknopp på motorkåpan för lutningsinställ-

15. Kompletteringssats för kedjesåg

19. Kompletteringssats för häcksax

20. Skydd för häcksaxkniv

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs! Anl_GHH_E_20_Li_OA_SPK7.indb 281Anl_GHH_E_20_Li_OA_SPK7.indb 281 06.11.15 06:5606.11.15 06:56SE

Skulderbälte med säkerhetsuppregling

Kompletteringssats för kedjesåg

Kompletteringssats för häcksax

Skydd för häcksaxkniv

3. Ändamålsenlig användning

Stamkvistare (kedjesåg med teleskopstång) Kompletteringssatsen för kedjesåg får endast monteras på det bifogade motorhuvudet. Kedjesågen med teleskopstång är avsedd för avkvistning i träd. Maskinen är inte avsedd för omfattande sågning och trädfällning samt för såg- ning av andra material än virke. Häcksax Kompletteringssatsen för häcksax får endast monteras på det bifogade motorhuvudet. Obs! Denna häcksax är endast avsedd för klipp- ning av häckar, buskar och plantor. Obs! Använd inte maskinen för att klippa gräs. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

uppmätt .............. 98,23 dB(A) Osäkerhet K

garanterad ............ 102 dB(A) Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt ISO 22867. Handtag vid belastning Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

5. Innan du använder maskinen

Maskinen levereras utan batterier och utan laddare! Obs! Montera inte batteriet förrän maskinen har monterats komplett och samtliga inställningar har genomförts. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på maskinen. Packa noggrant upp alla delar ur förpackningen och kontrollera att allt är komplett (bild 1).

5.1 Allmän information om montering

a) Bild 2-3: Sätt in rör (7) fram till kragen (7a) på handtagskåpa (2a) och skruva fast med mon- teringsmuttern (6). b) Bild 4: Häng in skulderbältets (8) karbinhake (A) i bälteshållaren (B). c) Bild 4a: Stödhandtaget består av ett handtag (N), en sexkantskruv (P) och en spärr (F). Detta handtag monteras på handtagsfästet (U) enligt beskrivningen i bilden. Tryck in sex- kantskruven (P) i handtaget (N) och skruva sedan fast med spärren (F).

5.2 Montera kompletteringssats för kedjesåg

(användning som stamkvistare)

5.2.a Montera svärdet och sågkedjan

Lossa på fästskruven (C) till kedjehjulsskyd- det (bild 5).

Lägg in kedjan i svärdets spår enligt beskriv- ningen i bilden (bild 6/pos. E).

Lägg in svärdet och kedjan i fästet i kedjeså- gen enligt beskrivningen (bild 7). Lägg kedjan runt om det drivande kugghjulet (bild 7/pos. K).

Montera kedjehjulsskyddet och dra åt hand- fast med fästskruven (bild 8/pos. C). Dra inte åt fästskruven slutgiltigt förrän kedje- spänningen har ställts in (se punkt 5.2.b).

5.2.b Spänna sågkedjan

Obs! Ta alltid ut batteriet innan maskinen kon- trolleras eller inställningsarbeten utförs. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på kedjesågen.

Lossa på fästskruven (c) till kedjehjulsskyddet med ett par varv (bild 5).

Ställ in kedjespänningen med kedje- spännskruven (bild 9/pos. D). Vrid åt höger för att höja kedjespänningen, vrid åt vänster för att sänka kedjespänningen. Sågkedjan är rätt spänd när den kan lyftas med ca 2 mm i mitten av svärdet (bild 10).

Skruva åt fästskruven (C) till kedjehjulsskyd- det (bild 8). Märk! Alla kedjelänkar måste ligga i svärdets styrspår på avsett vis. Instruktioner för att spänna kedjan Sågkedjan måste ha spänts korrekt för att sågen ska kunna användas säkert. Kedjespänningen stämmer om kedjan kan lyftas med 2 mm i mit- ten av svärdet. Eftersom sågkedjan värms upp under sågning, vilket innebär att den blir längre, Anl_GHH_E_20_Li_OA_SPK7.indb 283Anl_GHH_E_20_Li_OA_SPK7.indb 283 06.11.15 06:5606.11.15 06:56SE

ska du kontrollera kedjespänningen senast var 10:e minut och justera in spänningen vid behov. Detta gäller särskilt för nya sågkedjor. Spänn av sågkedjan efter att du har sågat färdigt eftersom kedjan blir kortare när den svalnar. På så sätt kan du förhindra att kedjan skadas.

5.2.c Smörja sågkedjan

Obs! Ta alltid ut batteriet innan maskinen kontrol- leras eller inställningsarbeten utförs. För att undvi- ka skador ska du alltid bära skyddshandskar när du utför arbeten på kedjesågen. Märk! Använd aldrig kedjan utan sågkedjeolja! Kedjesågen kommer att skadas om den används utan sågkedjeolja eller om oljenivån befi nner sig under siktglaset. Märk! Beakta temperaturförhållandena: Olika omgivningstemperaturer kräver smörjmedel med mycket olika viskositet. Vid låga temperaturer behövs tunnfl ytande oljor (låg viskositet) för att skapa en tillräcklig smörjfi lm. Om du använder samma slags olja under sommaren, kommer den- na att bli ännu mer fl ytande på grund av de högre temperaturerna. Därigenom fi nns det risk för att smörjfi lmen inte längre täcker alla avsedda ytor. Kedjan kan överhettas och skadas. Dessutom för- bränner smörjoljan vilket leder till onödiga utsläpp till luften. Fylla på oljetanken (bild 11):

Ställ kedjesågen på en jämn yta.

Rengör området runt omkring oljetanklocket (pos. 31) och öppna sedan locket.

Fyll på tanken (pos. 30) med sågkedjeolja. Se till att ingen smuts tränger in i tanken eftersom detta kan leda till att oljemunstycket täpps till.

Stäng oljetanklocket (pos. 31). Efter att kompletteringssatsen har monterats, samt om maskinen inte används, ska svärdskyd- det (bild 1/pos. 18) sättas över det monterade svärdet inkl. sågkedja för att undvika personska- dor.

5.3 Montera kompletteringssats för kedjesåg

på motorhuvudet (bild 12 – 13) Svärdskyddet ska ha skjutits över det monterade svärdet inkl. sågkedja för att undvika personska- dor.

1. Positionera kompletteringssatsen och mo-

torhuvudet så att pilarna som fi nns på båda sidor stämmer överens.

2. Tryck kompletteringssatsen mot motorhuvu-

det. Spärrknoppen (R) skjuts då mot höger. Vrid kompletteringssatsen åt höger. Komplet- teringssatsen spärras vid motorhuvudet och har därefter monterats fast. Spärrknappen (R) trycks då mot vänster.

5.4 Vrida kompletteringssats för kedjesåg

med 90° på motorhuvudet (bild 14) Svärdskyddet ska ha skjutits över det monterade svärdet inkl. sågkedja för att undvika personska- dor.

1. Dra spärrknoppen (R) åt höger.

2. Vrid kompletteringssatsen med 90° åt väns-

ter. Kompletteringssatsen spärras vid motor- huvudet och har därefter monterats fast.

5.5 Demontera kompletteringssats för ked-

jesåg från motorhuvudet (bild 12 – 13) Svärdskyddet ska ha skjutits över det monterade svärdet inkl. sågkedja för att undvika personska- dor.

1. Dra spärrknoppen (R) åt höger.

2. Vrid kompletteringssatsen så pass långt så

att pilarna på motorhuvudet och komplette- ringssatsen stämmer överens och därefter kan demonteras.

5.6 Montera kompletteringssats för häcksax

på motorhuvudet (bild 15 – 16) Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Positionera kompletteringssatsen och mo-

torhuvudet så att pilarna som fi nns på båda sidor stämmer överens.

2. Tryck kompletteringssatsen mot motorhuvu-

det. Spärrknoppen (R) skjuts då mot höger. Vrid kompletteringssatsen åt höger. Komplet- teringssatsen spärras vid motorhuvudet och har därefter monterats fast. Spärrknappen (R) trycks då mot vänster.

5.7 Demontera kompletteringssats för häck-

sax från motorhuvudet (bild 15 – 16) Skyddet ska ha skjutits över häcksaxkniven för att undvika personskador.

1. Dra spärrknoppen (R) åt höger.

2. Vrid kompletteringssatsen så pass långt så

att pilarna på motorhuvudet och komplette- ringssatsen stämmer överens och därefter kan demonteras. Anl_GHH_E_20_Li_OA_SPK7.indb 284Anl_GHH_E_20_Li_OA_SPK7.indb 284 06.11.15 06:5606.11.15 06:56SE

5.8 Ställa in stödhandtag (bild 12-13)

a) Ställa in lutning för stödhandtaget Öppna (a) spärren (F). Ställ in stödhandtaget (9) på avsedd lutning. Stäng (b) spärren (F). b) Förskjuta stödhandtaget Öppna (a) spärren (H) och förskjut stödhandtaget (9) till avsett ställe. Stäng (b) spärren (H).

5.9 Ta på skulderbälte

Varning! Bär alltid skulderbälte när du använder maskinen. Slå alltid ifrån maskinen innan du los- sar på skulderbältet. I annat fall fi nns det risk för att du skadas.

2. Lägg skulderbältet (bild 19/pos. 8) över axeln.

3. Ställ in bältets längd så att bälteshållaren be-

fi nner vid höften (bild 19).

4. Skulderbältet är utrustat med ett spänne.

Tryck samman haken om du behöver lägga ned maskinen snabbt (bild 20).

5. För att ändra på bältets positionen på maski-

nen, tryck båda metallspännen (bild 4/pos. L / M) mot varandra och förskjut därefter bältes- hållaren.

5.10 Ställa in handtagets lutning (bild 21)

Tryck in de båda spärrknopparna (5) och ställ se- dan in handtagets lutning (2) på ett av fyra lägen.

5.11 Ställa in motorkåpans lutning (bild 22)

Tryck in de båda spärrknopparna (14) och ställ sedan in motorkåpans lutning (13a) på ett av sju lägen.

5.12 Ställa in teleskoprören (bild 23)

1. Öppna spärrmuttrarna till teleskopröret (10 +

12) genom att vrida dem åt vänster.

2. Dra ut teleskoprören (11 + 13) så långt som

krävs för det aktuella arbetet.

3. Dra åt spärrmuttrarna till teleskopröret (10 +

12) genom att vrida dem åt höger.

5.13 Montera batteriet (bild 24 - 25)

Tryck in spärrknappen (T) på batteriet enligt beskrivningen i bild 24 och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befi nner sig i läget som visas i bild 25 måste du se till att spärrknappen snäpper in. Ta ut batteriet i omvänd ordningsföljd.

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (21) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka.

3. Sätt batteriet (1) på laddaren (21).

4. Under punkten „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Medan batteriet laddas värms det en aning. Detta är dock normalt. Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna. Om batteriet fortfarande inte kan laddas måste du skicka in

batteriet till vår kundtjänstavdelning. För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

Beakta de lokala bullerbestämmelserna. Dessa kan avvika mellan olika orter. Obs! Bär alltid skulderbälte när du använder maskinen. Slå alltid ifrån maskinen innan du lossa på skulderbältet. I annat fall fi nns det risk för att du skadas. Lägg an skulderbältet enligt beskrivningen ovan, montera avsedd kompletteringssats och ställ där- efter in maskinen för avsedda arbetsuppgifter. Slå på resp. slå ifrån Slå på maskinen

Håll fast maskinen med båda händerna (tum- men under stödhandtaget).

håll den sedan intryckt.

Slå på maskinen med strömbrytaren (bild 3/ pos. 3). Nu kan du släppa brytarspärren. Slå ifrån maskinen Släpp strömbrytaren (bild 3/pos. 3).

7. Arbeta med kompletteringssatsen

för kedjesåg Förberedelser Kontrollera nedanstående punkter varje gång in- nan du använder maskinen samt vid ev. skador så att du kan arbeta säkert: Kedjesågens skick Granska kedjesågen innan du börjar arbeta. Kont- rollera om kåpan, nätkabeln, sågkedjan eller svär- det har skadats. Använd aldrig en maskin som har uppenbara skador. Oljetank Nivån i oljetanken. Kontrollera även medan du använder maskinen att tillräcklig mängd olja fi nns i tanken. Använd aldrig sågen om olja saknas eller om oljenivån har sjunkit under minimi-marke- ringen. I annat fall fi nns det risk för att kedjesågen skadas. En påfyllning räcker i genomsnitt till 20 minuters sågning, beroende av pauser och be- lastning. Sågkedja Sågkedjans spänning, skärens skick. Ju vassare sågkedjan är, desto lättare kan kedjesågen han- teras, samtidigt som den kan kontrolleras bättre. Detsamma gäller för kedjespänningen. Kontrolle- ra även kedjespänningen senast var 10:e minut medan du använder maskinen. Detta förbättrar din arbetssäkerhet! Särskilt nya sågkedjor tender- ar att tänjas i större mån. Skyddskläder Bär tvunget passande, tätt åtsittande skyddsklä- der som t ex byxor med sågskydd, handskar och skyddsskor. Hörselskydd och skyddsglasögon Bär en skyddshjälm med integrerat hörselskydd och ansiktsskydd. Detta skyddar dig mot grenar som faller ned och som slår tillbaka. Säkert arbete

För att garantera att arbetsuppgifterna kan utföras på ett säkert sätt får arbetsvinkeln inte överstiga 60°.

Stå aldrig under en gren som just sågas av.

Var försiktig när du sågar splittrar virke och grenar som står under spänning.

Risk för personskador av grenar som faller ned eller virkesdelar som slungas ut.

När maskinen är i drift får inga personer eller djur vistas i farozonen.

Tänk på att maskinen inte är skyddad mot elektriskt slag om du skulle komma i kon- takt med högspänningsledningar. Se till att avståndet till strömledande ledningar uppgår till minst 10 m. Livsfara vid elektriskt slag!

Om du måste arbeta på en sluttning ska du se till att stå ovanför eller vid sidan om grenen som ska sågas av.

Håll maskinen så nära kroppen som möjligt. Detta ger den bästa balansen. Sågningsmetoder

När du ska avkvista ska du hålla maskinen i max. 60° vinkel gentemot markplanet så att du undviker att bli träffad av grenar som faller ned (bild 27).

Såga först av trädets nedre grenar. Därmed kan grenarna som sågas av falla ned lättare.

När du har sågat igenom en gren kommer så- gens vikt att öka plötsligt eftersom sågen inte längre vilar mot grenen. Det finns då risk för att du tappar kontrollen över sågen.

Tänk på att sågkedjan måste vara i rörelse när du drar ut sågen ur snittet. Detta krävs för att sågkedjan inte ska klämmas fast.

Såga inte med svärdets spets.

Såga inte i den tjockare delen av grenfästet. Det finns annars risk för att snittytan på trädet inte läks. Såga av små grenar (bild 28): Lägg sågens anslagsyta mot grenen. Detta mot- verkar ryckiga rörelser i sågen när du startar såg- ningen. För sågen med svagt tryck uppifrån och ned genom grenen. Såga av stora och långa grenar (bild 29): Gör ett avlastningssnitt om en stor gren ska så- gas av. Såga först igenom 1/3 av grenens diameter med svärdets ovansida underifrån och upp (a). Såga därefter mot det första snittet med svärdets un- dersida uppifrån och ned (b). Såga av längre grenar i olika delar så att du kan Anl_GHH_E_20_Li_OA_SPK7.indb 286Anl_GHH_E_20_Li_OA_SPK7.indb 286 06.11.15 06:5606.11.15 06:56SE

kontrollera var delarna faller ned. Rekyler En rekyl innebär att den löpande kedjesågen plötsligt slår uppåt och bakåt. Orsaken är ofta att svärdets spets har kommit åt virket eller att såg- kedjan har klämts fast. Vid en rekyl uppstår plötsligt stora krafter utan förvarning. Detta innebär att kedjesågen ofta reagerar okontrollerat. Följden kan bli allvarliga personskador på användaren eller personer i om- givningen. Risken för rekyler är särskilt stor om du sätter svärdspetsen mot virket eftersom detta ger den största hävstångseff ekten. Av denna anled- ning måste du alltid se till att sågen läggs emot så plant som möjligt. Fara!

Se alltid till att kedjespänningen stämmer!

Använd endast intakta kedjesågar!

Använd endast sågkedjor som har slipats på föreskrivet sätt!

Såga aldrig med svärdets ovankant eller spets!

Håll alltid fast kedjesågen med båda händer- na! Såga virke som står under spänning Var särskilt försiktig när du sågar virke som står under mekanisk spänning! Virke som står under spänning och som frigörs från denna spänning när det sågas igenom kan under vissa omstän- digheter reagera helt okontrollerat. Detta kan leda till allvarliga personskador eller dödsolyckor. Endast utbildat yrkesfolk får utföra sådana arbe- ten.

8. Arbeta med kompletteringssatsen

Kontrollera skärknivarnas funktion. Knivarna som är slipade på båda sidorna rör sig mot varandra och garanterar därmed hög kapaci- tet och jämn klippning.

Se till att du står stabilt och håll alltid maski- nen med båda händerna och med tillräckligt avstånd från kroppen. Kontrollera innan maskinen slås på att den inte rör vid några föremål. Användningstips

Förutom häckar kan även buskar och plantor klippas med en häcksax.

Bästa klippningsresultat får du om du för häcksaxen framåt med en vinkel på ca 15° mellan knivarna och häcken (se bild 30).

Tack vare att knivarna klipper åt bägge hållen kan du själv avgöra i vilken riktning du vill klip- pa (se bild 31).

För att vara säker på att få en jämn höjd rekommenderar vi att du spänner ett snöre längs häckens kant. Du kan då helt enkelt klippa av grenarna som skjuter ut ovanför snöret (se bild 32/33).

Klipp häckens sidor med svängande rörelser nedifrån och upp (se bild 34).

9. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut batteriet inför rengörings- och under- hållsarbeten.

Rengör spännmekanismen regelbundet. Blås av med tryckluft eller rengör med en borste. Använd inga verktyg till rengöringen.

Se till att handtagen hålls fria från olja så att du alltid kan hålla fast maskinen säkert.

Om kedjesågen inte ska användas under längre tid ska kedjeoljan tappas ut ur tanken. Lägg sågkedjan och svärdet under kort tid i ett oljebad och linda sedan in i oljepapper.

Doppa aldrig ned maskinen i vatten eller and- ra vätskor för rengöring.

Ta bort avlagringar på skydden med en bors- te.

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag. Anl_GHH_E_20_Li_OA_SPK7.indb 287Anl_GHH_E_20_Li_OA_SPK7.indb 287 06.11.15 06:5606.11.15 06:56SE

9.2.1 Kompletteringssats för kedjesåg

Byta ut sågkedjan och svärdet Svärdet ska bytas ut om styrspåret i svärdet har slitits ned. Följ instruktionerna i kapitel „Montera svärd och sågkedja“. Kontrollera den automatiska kedjesmörjningen Kontrollera regelbundet den automatiska ked- jefunktionen för att förebygga överhettning. Det fi nns annars risk för skador på svärd och sågked- ja. Rikta svärdspetsen mot en jämn yta (bräda, sågyta på timmer) och låt kedjesågen köra. Om du nu kan se ett oljespår som blir allt kraftigare är detta ett bevis för att den automatiska kedjesmörj- ningen fungerar. Om inget tydligt oljespår syns, läs igenom motsvarande instruktioner i kapitel „Felsökning“. Om dessa instruktioner inte är till- räckliga för att åtgärda felet, kontakta vår service eller en liknande kvalifi cerad verkstad. Märk! Rör inte vid ytan. Håll ett tillräckligt säker- hetsavstånd (ca 20 cm). Slipa sågkedjan Kedjesågen kan endast användas eff ektivt om sågkedjan är vass och befi nner sig i fullgott skick. Därigenom sänks även risken för rekyler. Vänd dig till en återförsäljare som kan slipa sågkedjan åt dig. Försök inte slipa sågkedjan på egen hand, såvida du inte har lämpliga verktyg och tillräcklig erfarenhet av sådana arbeten

För att alltid garantera bästa kapacitet bör du all- tid se till att knivarna är rena och smorda. Ta bort avlagringar med en borste och stryk på en tunn oljefi lm (bild 35).

9.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

10. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GHH_E_20_Li_OA_SPK7.indb 288Anl_GHH_E_20_Li_OA_SPK7.indb 288 06.11.15 06:5606.11.15 06:56SE

Fara! Tänk på att slå ifrån maskinen och dra ut batteriet innan du börjar söka efter fel. I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda problemet. Störning Möjlig orsak Åtgärder Maskinen fungerar inte. - Batteriet tomt - Batteriet har inte satts i rätt - Ladda batteriet - Ta ut batteriet och sätt in det igen Maskinen kör med korta avbrott - Extern glappkontakt - Intern glappkontakt - Strömbrytaren är defekt - Kontakta en specialverkstad - Kontakta en specialverkstad - Kontakta en specialverkstad Sågkedjan är torr - Ingen olja i tanken - Avluftningen i oljetanklocket är tilltäppt - Oljeutloppskanalen är tilltäppt - Fyll på olja - Rengör oljetanklocket - Rengör oljeutloppskanalen Kedjan/svärdet blir hett - Ingen olja i tanken - Avluftningen i oljetanklocket är tilltäppt - Oljeutloppskanalen är tilltäppt - Kedjan är trubbig - Kedjan har spänts åt för hårt - Fyll på olja - Rengör oljetanklocket - Rengör oljeutloppskanalen - Slipa eller byt ut kedjan - Kontrollera kedjespänningen Kedjesågen rycker, vibrerar eller sågar dåligt - Kedjespänningen är för låg - Kedjan är trubbig - Kedjan är sliten - Sågtänderna pekar på fel håll - Ställ in kedjespänningen - Slipa eller byt ut kedjan - Byt ut kedjan - Montera sågkedjan med tänderna på rätt håll Anl_GHH_E_20_Li_OA_SPK7.indb 289Anl_GHH_E_20_Li_OA_SPK7.indb 289 06.11.15 06:5606.11.15 06:56SE

13. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Till Från Laddning Laddaren snabbladdar batteriet. Från Till Batteriet har laddats till 85 % och är klar för användning. (Laddningstid 1,5 Ah-batteri: 30 min ) (Laddningstid 3,0 Ah-batteri: 60 min ) (Laddningstid 4,0 Ah-batteri: 80 min ) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt. (Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) (Total laddningstid 4,0 Ah-batteri: ca 100 min) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker: - Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning). - Batteriets temperatur befi nner sig inte inom idealintervallet 10°C till 45°C. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_GHH_E_20_Li_OA_SPK7.indb 290Anl_GHH_E_20_Li_OA_SPK7.indb 290 06.11.15 06:5606.11.15 06:56SE

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GHH_E_20_Li_OA_SPK7.indb 291Anl_GHH_E_20_Li_OA_SPK7.indb 291 06.11.15 06:5606.11.15 06:56SE

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Svärd, Knivstyrning, Batteri Förbrukningsmaterial/förbrukningsdelar* Sågkedja, Knivar Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GHH_E_20_Li_OA_SPK7.indb 292Anl_GHH_E_20_Li_OA_SPK7.indb 292 06.11.15 06:5606.11.15 06:56SE

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpa-

re av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantian- språk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 84 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GHH_E_20_Li_OA_SPK7.indb 293Anl_GHH_E_20_Li_OA_SPK7.indb 293 06.11.15 06:5606.11.15 06:56FI
