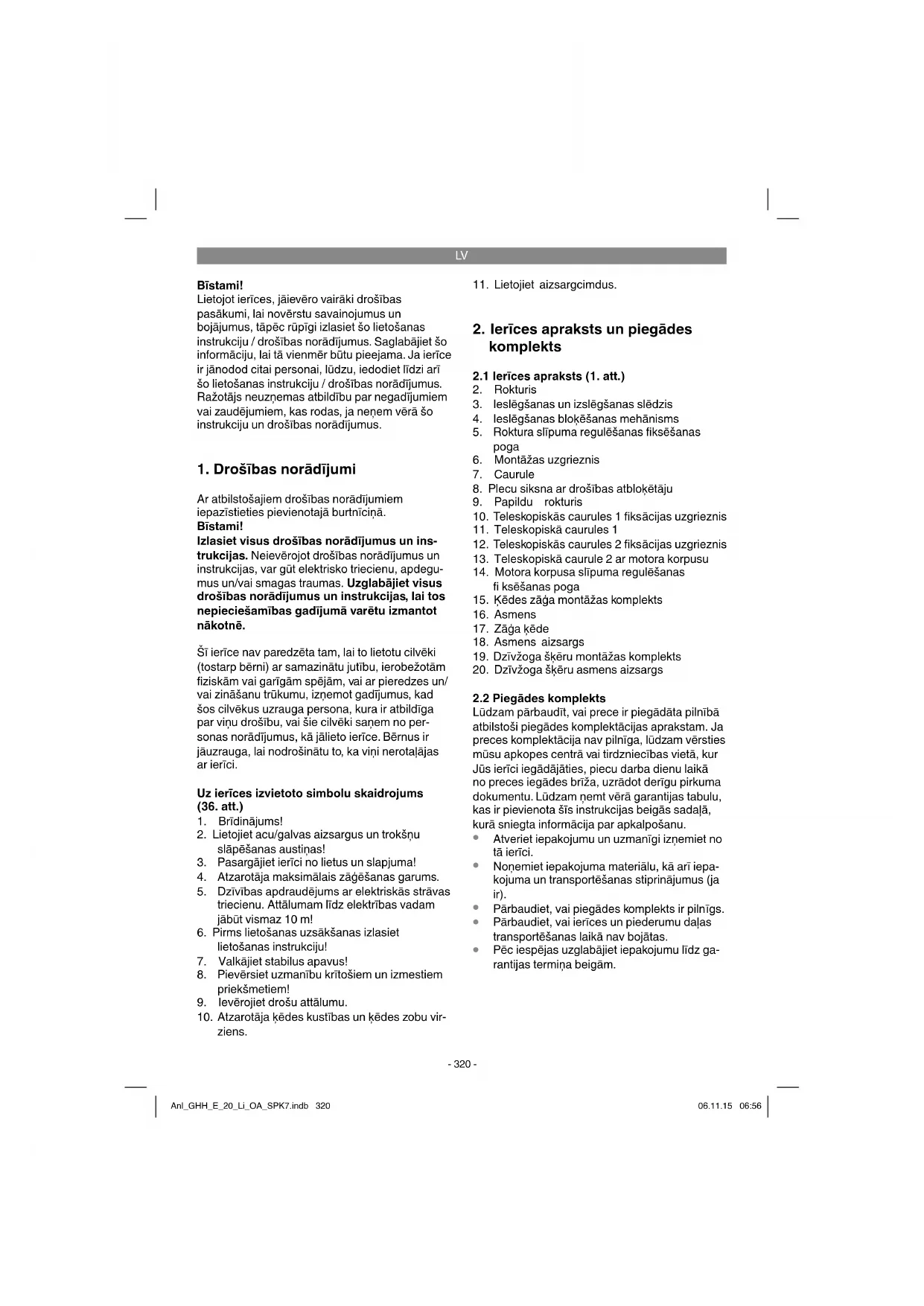

LIETOŠANAS INSTRUKCIJA GHH-E 20 Li OA Gardol

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē. Š ī ierīce nav paredzēta tam, lai to lietotu cilvēki (tostarp bērni) ar samazinātu jutību, ierobežotām fi ziskām vai garīgām spējām, vai ar pieredzes un/ vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga persona, kura ir atbildīga par viņu drošību, vai šie cilvēki saņem no per- sonas norādījumus, kā jālieto ierīce. Bērnus ir jāuzrauga, lai nodrošinātu to, ka viņi nerotaļājas ar ierīci. Uz ierīces izvietoto simbolu skaidrojums (36. att.)

slāpēšanas austiņas!

3. Pasargājiet ierīci no lietus un slapjuma!

4. Atzarotāja maksimālais zāģēšanas garums.

5. Dzīvības apdraudējums ar elektriskās strāvas

triecienu. Attālumam līdz elektrības vadam jābūt vismaz 10 m!

6. Pirms lietošanas uzsākšanas izlasiet

lietošanas instrukciju!

7. Valkājiet stabilus apavus!

8. Pievērsiet uzmanību krītošiem un izmestiem

9. Ievērojiet drošu attālumu.

10. Atzarotāja ķēdes kustības un ķēdes zobu vir-

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1. att.)

3. Ieslēgšanas un izslēgšanas slēdzis

4. Ieslēgšanas bloķēšanas mehānisms

5. Roktura slīpuma regulēšanas fi ksēšanas

6. Montāžas uzgrieznis

8. Plecu siksna ar drošības atbloķētāju

10. Teleskopiskās caurules 1 fi ksācijas uzgrieznis

11. Teleskopiskā caurules 1

12. Teleskopiskās caurules 2 fi ksācijas uzgrieznis

13. Teleskopiskā caurule 2 ar motora korpusu

14. Motora korpusa slīpuma regulēšanas

15. Ķēdes zāģa montāžas komplekts

19. Dzīvžoga šķēru montāžas komplekts

20. Dzīvžoga šķēru asmens aizsargs

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Anl_GHH_E_20_Li_OA_SPK7.indb 320Anl_GHH_E_20_Li_OA_SPK7.indb 320 06.11.15 06:5606.11.15 06:56LV

Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Plecu siksna ar drošības atbloķētāju

Ķēdes zāģa montāžas komplekts

Dzīvžoga šķēru montāžas komplekts

Dzīvžoga šķēru asmens aizsargs

Oriģinālā lietošanas instrukcija

3. Noteikumiem atbilstoša lietošana

Atzarotājs (ķēdes zāģis ar teleskopisko kātu) Ķēdes zāģa montāžas komplektu drīkst uzstādīt tikai ar komplektā pievienoto motora galvu. Ķēdes zāģis ar teleskopisko kātu ir paredzēts koku atzarošanas darbiem. Tas nav piemērots apjomīgiem zāģēšanas darbiem un koku gāšanai, kā arī citu materiālu, kas nav koks, zāģēšanai. Dzīvžogu šķēres Dzīvžogu šķēru montāžas komplektu drīkst uzstādīt tikai ar komplektā pievienoto motora galvu. Uzmanību! Šīs dzīvžogu šķēres ir piemērotas dzīvžogu, krūmu un krūmāju griešanai. Uzmanību! Neizmantojiet ierīci zāles pļaušanai. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Skaņas spiediena līmenis L

......................................................3 dB Skaņas jaudas līmenis, mērīts L

.. 102 dB(A) Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (triju virzienu vek- toru summa) noteiktas atbilstoši standarta ISO 22867 prasībām. Rokturis ir noslogots Vibrāciju emisijas vērtība a

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību. Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu. Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Izslēdziet ierīci, kad no nelietojat.

5. Darbības pirms lietošanas

sākšanas Ierīce tiek piegādāta bez akumulatoriem un uzlādes ierīces! Uzmanību! Uzstādiet akumulatoru tikai pēc ierīces pilnīgas montāžas un visu iestatījumu veikšanas. Veicot darbus ierīcei, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām. Rūpīgi izsaiņojiet visas daļas un pārbaudiet to pilnīgumu (1. att.). 5.1. Vispārīgi norādījumi par montāžu a) 2.―3. att.. Uzspraudiet cauruli (7) līdz valnītim (7a) uz roktura korpusa (2a) un pieskrūvējiet to ar montāžas uzgriezni (6). b) 4. att.. Iekabiniet plecu siksnas (8) karabīnes āķi (A) siksnas stiprinājumā (B). c) 4.a att.. Papildu rokturi veido rokturis (N), sešstūra skrūve (P) un fi ksators (F). To uzstāda, kā parādīts, pie roktura stiprinājuma (U). Šim nolūkam iespiediet sešstūra skrūvi (P) rokturī (N) un pieskrūvējiet to ar fi ksatoru (F). 5.2. Ķēdes zāģa montāžas komplekta montāža (lietošanai par atzarotāju)

5.2.a Asmens un zāģa ķēdes montāža

Atskrūvējiet ķēdes zvaigznītes pārsega stiprinātājskrūvi (C) (5. att.).

Noņemiet ķēdes zvaigznītes pārsegu.

Ķēdi ievietojiet asmens rotējošajā gropē, kā parādīts attēlā (6. att./E poz.).

Asmeni un ķēdi ievietojiet ķēdes zāģa stiprinājumā, kā parādīts attēlā (7. att.). Turklāt ķēdi aplieciet ap mazzobratu (7. att./K poz.).

Piestipriniet ķēdes zvaigznītes pārsegu un ar roku nostipriniet stiprinātājskrūvi (8. att./C poz.). Aizskrūvējiet stiprinātājskrūvi līdz galam tikai pēc ķēdes spriegojuma noregulēšanas (skat. 5.2.b punktu).

5.2.b Zāģa ķēdes spriegošana

Uzmanību! Pirms pārbaudes un iestatīšanas darbiem vienmēr izņemiet akumulatoru no ierīces. Veicot darbus ķēdes zāģim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām.

Atskrūvējiet ķēdes zvaigznītes pārsega stiprinātājskrūvi (C) dažus apgriezienus (5. att.).

Ar ķēdes savilcējskrūvi noregulējiet ķēdes spriegojumu (9. att./D poz.). Griežot uz labo pusi, ķēdes spriegojums tiek pastiprināts, griežot uz kreiso pusi, ķēdes spriegojums tiek samazināts. Zāģa ķēde ir pareizi nospriegota, ja asmens vidusdaļā to var pacelt par apm. 2 mm (10. att.).

Pieskrūvējiet ķēdes zvaigznītes pārsega stiprinātājskrūvi (C) (8. att.). Norādījums! Visiem ķēdes posmiem pienācīgi jāatrodas asmens vadgropē. Anl_GHH_E_20_Li_OA_SPK7.indb 322Anl_GHH_E_20_Li_OA_SPK7.indb 322 06.11.15 06:5606.11.15 06:56LV

Norādījumi par ķēdes spriegošanu: Zāģa ķēdei ir jābūt pareizi nospriegotai, lai garantētu drošu darbību. Zāģa ķēdes optimālais spriegojums tiek sasniegts tad, ja asmens vidusdaļā to var pacelt par 2 mm. Tā kā zāģēšanas laikā zāģa ķēde sakarst un tādējādi var mainīties tās garums, lūdzu, ik pēc 10 min. pārbaudiet ķēdes spriegojumu un, ja nepieciešams, noregulējiet to. Šis noteikums īpaši attiecas uz jaunām zāģa ķēdēm. Pabeidzot darbu, atspriegojiet zāģa ķēdi, jo atdziestot tā saīsinās. Tādējādi tiks novērsta ķēdes bojāšanās.

5.2.c Zāģa ķēdes eļļošana

Uzmanību! Pirms pārbaudes un iestatīšanas darbiem vienmēr izņemiet akumulatoru no ierīces. Veicot darbus ķēdes zāģim, vienmēr strādājiet aizsargcimdos, lai izvairītos no traumām. Norādījums! Nekad nelietojiet ķēdi bez zāģa ķēdes eļļas! Ķēdes zāģa lietošana bez zāģa ķēdes eļļas vai par minimālo atzīmi zemāks eļļas līmenis izraisa ķēdes zāģa sabojāšanos! Norādījums! Ievērojiet temperatūras režīmu. Atšķirīgos apkārtējā gaisa temperatūras apstākļos ir vajadzīgas smērvielas ar ļoti atšķirīgu viskozitāti. Zemās temperatūrās ir nepieciešamas šķidri plūstošas eļļas (ar zemu viskozitāti), lai izveidotu pietiekamu eļļas kārtu. Ja to pašu eļļu iz- mantosiet arī vasarā, tad augstākas temperatūras iedarbībā tā pati par sevi turpinās sašķidrināties. Tādējādi eļļošanas kārtiņa var norauties, savukārt ķēde var pārkarst un sabojāties. Turklāt smēreļļa sadeg un rada nevajadzīgu piesārņojumu ar kaitīgām vielām. Eļļas tvertnes uzpilde (11. att.)

Novietojiet zāģa ķēdi uz līdzenas virsmas.

Notīriet tvertni ap eļļas tvertnes vāciņu (31. att.) un pēc tam atveriet vāciņu.

Uzpildiet tvertni (30. poz.) ar zāģa ķēdes eļļu. Turklāt uzmaniet, lai tvertnē neiekļūtu netīrumi un tie neaizsprostotu eļļas sprauslu.

Aizveriet eļļas tvertnes vāciņu (31. poz.). Pēc ķēdes zāģa montāžas komplekta montāžas, kā arī nelietošanas laikā uzlieciet asmens aizsar- gu (1. att./18. poz.) virs uzstādītā asmens ar zāģa ķēdi, lai izvairītos no traumām. 5.3. Ķēdes zāģa montāžas komplekta montāža pie motora galvas (12.―13. att.) Asmens aizsargs jābīda virs uzstādītā asmens ar zāģa ķēdi, lai izvairītos no traumām.

1. Novietojiet ķēdes zāģa montāžas komplektu

un motora galvu tā, lai sakristu abās daļās esošās bultiņas.

2. Spiediet ķēdes zāģa montāžas komplektu

pret motora galvu. Tādējādi fi ksējošā poga (R) tiek pārbīdīta pa labi. Pagrieziet ķēdes zāģa montāžas komplektu pa labi. Ķēdes zāģa montāžas komplekts tiek fi ksēts pie mo- tora galvas un ir uzstādīts nekustīgi. Pie tam fi ksējošā poga (R) tiek spiesta pa kreisi. 5.4. Ķēdes zāģa montāžas komplekta pagriešana par 90° pie motora galvas (14. att.) Asmens aizsargs jābīda virs uzstādītā asmens ar zāģa ķēdi, lai izvairītos no traumām.

1. Pavelciet fi ksējošo pogu (R) pa labi.

2. Pagrieziet ķēdes zāģa montāžas komplektu

par 90° pa kreisi. Ķēdes zāģa montāžas komplekts tiek fi ksēts pie motora galvas un ir uzstādīts nekustīgi. 5.5. Ķēdes zāģa montāžas komplekta demontāža no motora galvas (12.―13. att.) Asmens aizsargs jābīda virs uzstādītā asmens ar zāģa ķēdi, lai izvairītos no traumām.

1. Pavelciet fi ksējošo pogu (R) pa labi.

2. Pagrieziet ķēdes zāģa montāžas komplektu

tiktāl, lai bultiņas pie motora galvas un ķēdes zāģa montāžas komplekta sakristu un to varētu noņemt. 5.6. Dzīvžogu šķēru montāžas komplekta montāža pie motora galvas (15.―16. att.) Aizsargs jāuzbīda virs dzīvžogu šķērēm, lai izvairītos no traumām.

1. Novietojiet dzīvžogu šķēru montāžas kom-

plektu un motora galvu tā, lai sakristu abās daļās esošās bultiņas.

2. Spiediet dzīvžogu šķēru montāžas komplektu

pret motora galvu. Tādējādi fi ksējošā poga (R) tiek pārbīdīta pa labi. Pagrieziet dzīvžogu šķēru montāžas komplektu pa labi. Dzīvžogu šķēru montāžas komplekts tiek fi ksēts pie motora galvas un ir uzstādīts nekustīgi. Pie tam fi ksējošā poga (R) tiek spiesta pa kreisi. Anl_GHH_E_20_Li_OA_SPK7.indb 323Anl_GHH_E_20_Li_OA_SPK7.indb 323 06.11.15 06:5606.11.15 06:56LV

5.7. Dzīvžogu šķēru montāžas komplekta demontāža no motora galvas (15.―16. att.) Aizsargs jāuzbīda virs dzīvžogu šķērēm, lai izvairītos no traumām.

1. Pavelciet fi ksējošo pogu (R) pa labi.

2. Pagrieziet dzīvžogu šķēru montāžas kom-

plektu tiktāl, lai bultiņas pie motora galvas un dzīvžogu šķēru montāžas komplekta sakristu un to varētu noņemt. 5.8. Papildu roktura iestatīšana (17.―18. att.) a) Papildu roktura slīpuma iestatīšana Atveriet (a) fi ksatoru (F). Iestatiet papildu roktura (9) vēlamo slīpumu. Aizveriet (b) fi ksatoru (F). b) Papildu roktura pārbīde Atveriet (a) fi ksatoru (H) un pārbīdiet papildu rok- turi (9) vēlamajā vietā. Aizveriet (b) fi ksatoru (H). 5.9. Plecu siksnas pievienošana Brīdinājums! Darba laikā vienmēr lietojiet plecu siksnu. Pirms plecu siksnas atbrīvošanas vienmēr izslēdziet ierīci. Pastāv traumu risks.

stiprinājums atrastos gurnu augstumā (19. att.).

4. Plecu siksna ir aprīkota ar sprādzi. Saspiediet

āķus kopā, ja ierīce ātri jānoņem (20. att.).

5. Lai mainītu siksnas pozīciju pie ierīces, spie-

diet vienu pret otru metāla cilpas (4. att./ L un M poz.) un pārbīdiet siksnas stiprinājumu pie caurules. 5.10. Roktura slīpuma iestatīšana (21. att.) Nospiediet abas fi ksēšanas pogas (5) un iestatiet roktura (2) slīpumu četrās pakāpēs. 5.11. Motora korpusa slīpuma iestatīšana (22. att.) Nospiediet abas fi ksēšanas pogas (14) un iestatiet motora korpusa (13a) slīpumu septiņās pakāpēs. 5.12. Teleskopisko cauruļu iestatīšana (23. att.)

1. Atskrūvējiet teleskopiskās caurules fi ksācijas

uzgriežņus (10 + 12), griežot pa kreisi.

2. Izvelciet teleskopiskās caurules (11 + 13)

tiktāl, cik nepieciešams darba augstumam.

3. Aizskrūvējiet teleskopiskās caurules

fi ksācijas uzgriežņus (10 + 12), griežot pa labi. 5.13. Akumulatora montāža (24.―25. att.) Nospiediet akumulatora fi ksējošo taustiņu (T), kā redzams 24. attēlā, un iebīdiet akumulatoru paredzētajā akumulatora stiprinājumā. Tiklīdz akumulators atrodas pozīcijā, kas redzama 25. attēlā, raugieties, lai fi ksējošais taustiņš tiktu fi ksēts! Akumulatora demontāžu veic apgrieztā secībā. 5.14. Akumulatora uzlāde (26. att.)

1. Izņemiet akumulatoru bloku no ierīces. Šim

nolūkam nospiediet fi ksējošo taustiņu (T).

2. Salīdziniet, vai datu plāksnītē norādītais tīkla

spriegums sakrīt ar esošo elektrotīkla sprie- gumu. Ievietojiet kontaktligzdā uzlādes ierīces (21) vada kontaktdakšu. Sāk mirgot zaļā gais- mas diode.

3. Ievietojiet akumulatoru (1) uzlādes ierīcē (21).

4. Punktā „Uzlādes ierīces indikācija” ir snieg-

ta tabula ar uzlādes ierīces gaismas diožu indikācijas skaidrojumu. Uzlādes laikā akumulators var nedaudz sasilt. Tas ir normāli. Ja akumulatoru bloka uzlāde nav iespējama, lūdzu, pārbaudiet,

vai kontaktligzdā ir elektrotīkla spriegums

vai uzlādes kontaktos ir nevainojams kon- takts. Ja akumulatoru bloka uzlāde joprojām nav iespējama, lūdzu, nosūtiet

un akumulatoru bloku mūsu klientu apkalpošanas dienestam. Lai nodrošinātu akumulatoru bloka ilgstošu darbmūžu, ir jārūpējas par akumulatoru blo- ka savlaicīgu uzlādi. Tas noteikti ir jādara, ja konstatējat, ka mazinās akumulatora ierīces jau- da. Nekad neizlādējiet akumulatoru bloku pilnībā. Tas rada akumulatoru bloka bojājumus. Anl_GHH_E_20_Li_OA_SPK7.indb 324Anl_GHH_E_20_Li_OA_SPK7.indb 324 06.11.15 06:5606.11.15 06:56LV

Lūdzu, ievērojiet trokšņu aizsardzības noteikumu normas, kas katrā vietā var būt atšķirīgas. Uzmanību! Darba laikā vienmēr lietojiet plecu siksnu. Pirms plecu siksnas noņemšanas vienmēr izslēdziet ierīci. Pastāv traumu risks. Uzlieciet plecu siksnu, kā aprakstīts iepriekš, uzstādiet nepieciešamo montāžas komplektu un iestatiet ierīci atbilstoši savām vajadzībām. Ieslēgšana un izslēgšana Ieslēgšana

Turiet ierīci pie rokturiem ar abām rokām (īkšķis zem papildu roktura).

P ārbīdiet uz priekšu un turiet ieslēgšanas bloķētāju (3. att./4. poz.).

Ieslēdziet ierīci ar ieslēgšanas/izslēgšanas slēdzi (3. att./3. poz.). Tagad varat atlaist ieslēgšanas bloķētāju. Izslēgšana Atlaidiet ieslēgšanas/izslēgšanas slēdzi (3. att./3. poz.).

7. Darbs ar ķēdes zāģa montāžas

komplektu Sagatavošana Katrreiz pirms lietošanas un iespējamu bojājumu gadījumā pārbaudiet turpmāk minēto, lai varētu droši strādāt. Ķēdes zāģa stāvoklis Pirms darba sākuma pārbaudiet, vai ķēdes zāģa korpusam, tīkla vadam, zāģa ķēdei un asme- nim nav kādu bojājumu. Nekad nesāciet lietot acīmredzami bojātu ierīci. Eļļas tvertne Pirms darba sākuma pārbaudiet eļļas tvertnes piepildījuma līmeni. Arī darba laikā pārbaudiet, vai vienmēr ir nodrošināts pietiekams eļļas daudzums. Nekad nelietojiet zāģi, ja tajā nav eļļas vai ja eļļas līmenis ir zemāks par min. atz īmi, lai nepieļautu ķēdes zāģa sabojāšanos. Ar vienu eļļas piepildīšanas reizi vidēji pietiek 20 minūtēm atkarībā no pārtraukumiem un slodzes. Zāģa ķēde Pirms darba sākuma pārbaudiet zāģa ķēdes spriegojumu un zobu stāvokli. Jo asāka ir zāģa ķēde, jo vieglāk un kontrolējamāk ir vadīt ķēdes zāģi. Tas pats attiecas arī uz ķēdes spriegojumu. Arī darba laikā ne retāk kā ik pēc desmit minūtēm pārbaudiet ķēdes spriegojumu, lai paaugstinātu savu drošības līmeni. Atcerieties, ka īpaši jaunas zāģa ķēdes vairāk izstiepjas. Darba apģērbs Noteikti valkājiet atbilstošu, cieši piegulošu darba apģērbu – aizsargkombinezonu, cimdus un aiz- sargapavus. Ausu aizsargi un aizsargbrilles Lietojiet aizsargķiveri ar iebūvētu ausu un sejas aizsargu. Tā pasargā no krītošiem un atpakaļsitošiem zariem. Drošs darbs

Lai garantētu drošu darbu, jāievēro maks. 60° darba leņķis.

Nekad nestāviet zem zāģējamā zara.

Esiet uzmanīgi, zāģējot nospriegotus zarus un koksni, kurai rodas īpaši daudz skaidu.

Iespējams traumu risks, ko rada krītoši zari un izmestas koksnes daļas!

Kad ierīce darbojas, bīstamajā zonā nedrīkst atrasties personas un dzīvnieki.

Pieskaroties augstsprieguma vadiem, ierīce nav aizsargāta pret elektrības trieci- eniem. Ievērojiet vismaz 10 m attālumu līdz strāvu vadošiem vadiem. Rodas dzīvības apdraudējums ar elektrības triecienu!

Nogāzē vienmēr stāviet augstāk vai sānis no zāģējamā zara.

Turiet ierīci iespējami tuvu ķermenim. Tā būs iespējams nodrošināt vislabāko līdzsvaru. Zāģēšanas tehnika

Atzarošanas laikā turiet ierīci maksimāli 60° leņķī attiecībā pret horizontālu līmeni, lai jūs neskartu krītošs zars (27. att.).

Vispirms nozāģējiet koka apakšējos zarus. Tā tiks atvieglota nozāģētu zaru krišana.

P ēc zāģējuma pabeigšanas lietotājs strauji izjūt zāģa svaru, jo tas vairs nebalstās uz zara. Rodas risks zaudēt kontroli pār zāģi.

Izvelciet zāģi no zāģējuma tikai ar strādājošu zāģa ķēdi. Tā izvairīsieties no iesprūšanas.

Nezāģējiet ar asmens galu.

Mazu zaru zāģēšana (28. att.) Pielieciet zāģa atdures virsmu pie zara. Tā izvairīsieties no zāģa grūdienveida kustībām zāģēšanas sākumā. Virziet zāģi ar vieglu spiedie- nu no augšas uz leju caur zaru. Lielu un garu zaru zāģēšana (29. att.) Lieliem zariem veiciet atslogošanas zāģējumu. Vispirms ar asmens augšpusi iezāģējiet no apakšas uz augšu 1/3 zara diametra (a). Pēc tam ar asmens apakšpusi zāģējiet no augšas uz leju līdz pirmajam zāģējumam (b). Garus zarus zāģējiet pa posmiem, lai kontrolētu nokrišanas vietu. Atsitiens Ar atsitienu saprot strādājoša ķēdes zāģa pēkšņu atlēkšana uz augšu un atlēkšanu atpakaļ. Tā iemesli visbiežāk ir pieskaršanās sagatavei ar as- mens galu vai zāģa ķēdes iestrēgšana. Atsitiena gadījumā pēkšņi parādās liels spēks. Tādēļ ķēdes zāģis visbiežāk reaģē nekontrolējami. Tā sekas bieži ir strādnieku vai tiem apkārt esošo cilvēku smagas traumas. Vislielākais atsitiena risks ir tad, kad pieliekat zāģi asmens gala daļā, jo tur ir visspēcīgākā sviras darbība. Tādēļ vienmēr pielieciet zāģi pēc iespējas plakani. Bīstami!

Vienmēr nodrošiniet pareizu ķēdes spriegoju- mu!

Lietojiet tikai tādus ķēdes zāģus, kas darbo- jas nevainojami!

Strādājiet tikai ar tādu zāģa ķēdi, kas ir uzasināta atbilstoši noteikumiem!

Ķēdes zāģi vienmēr turiet tikai ar abām rokām! Nospriegotas koksnes zāģēšana Koksnes, kas ir nospriegota, zāģēšana prasa īpašu piesardzību! Nospriegotā koksne, kuru zāģēšanas rezultātā atbrīvo no sprieguma, dažreiz reaģē pilnīgi nekontrolējami. Tas var izraisīt vissmagākās traumas vai pat nāvi. Šādus darbus drīkst veikt tikai sagatavoti speciālisti.

8. Darbs ar dzīvžoga šķēru

P ārbaudiet griezējasmeņu darbību. Abpusēji griezošie asmeņi darbojas viens otram pretī, nodrošinot augstu ražīgumu un mierīgu gaitu.

Ievērojiet stabilu stāju un cieši turiet ierīci ar abām rokām, ievērojot attālumu no sava ķermeņa. Pirms ieslēgšanas raugieties, lai ierīce nepieskartos nekādiem priekšmetiem. Darba norādījumi

L īdztekus dzīvžogu griešanai dzīvžoga šķēres var lietot arī krūmāju un krūmu apgriešanai.

Labākā griešanas jauda tiek nodrošināta, dzīvžoga šķēres vadot tā, lai asmeņu zobi būtu vērsti apmēram 15° leņķī attiecībā pret dzīvžogu (skat. 30. att.).

Abpusēji griezošie, pretēji darbojošies asmeņi ļauj griezt abos virzienos (skat. 31. att.).

Lai panāktu vienmērīgu dzīvžoga augstumu, ieteicams nostiept auklu gar dzīvžoga malu taisnas līnijas ievērošanai. Zari, kas pārsniedz šo līniju, tiek nogriezti (skat. 32. un 33. att.).

Dzīvžoga sānus griež ar lokveida kustībām no apakšas uz augšu (skat. 34. att.).

9. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms visiem tīrīšanas un apkopes darbiem izņemiet akumulatoru bloku.

Regulāri tīriet spriegošanas mehānismu, izpūšot to ar gaisu vai notīrot ar suku. Tīrīšanai neizmantojiet nekādus instrumen- tus.

Nodrošiniet, lai rokturi būtu bez eļļas, lai tiem vienmēr būtu droša satvere.

Ja ķēdes zāģi ilgāku laiku neizmantosiet, tad izlejiet ķēdes eļļu no tvertnes. Zāģa ķēdi un asmeni uz īsu brīdi iegremdējiet eļļas vannā un pēc tam aptiniet ar eļļotu papīru.

Tīrīšanas nolūkos nekādā ziņā neiegremdējiet ierīci ūdenī vai citā šķidrumā.

Notīriet nosēdumus pie aizsargpārsegiem ar suku.

putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet netīrumus ar zema spiediena gaisu pneimatiskajā sistēmā.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas reizes.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu sabojāt ierīces detaļas, kas izgatavotas no plastma- sas. Nepieļaujiet ūdens iekļūšanu ierīces iekšpusē. Ūdens iekļūšana elektroierīcē pa- lielina elektrošoka risku. 9.2. Apkope

9.2.1. Ķēdes zāģa montāžas komplekts

Zāģa ķēdes un asmens nomaiņa Asmens jānomaina, ja asmens vadgrope ir nodi- lusi. Rīkojieties tā, kā ir norādīts nodaļā „Asmens un zāģa ķēdes montāža“! Ķēdes automātiskās eļļošanas pārbaude Regulāri pārbaudiet ķēdes automātiskās eļļošanas darbību, lai novērstu asmens un zāģa ķēdes pārkaršanu un līdz ar to šo daļu sabojāšanos. Šim nolūkam asmens galu pagrie- ziet pret gludu virsmu (dēli, koka aizgriezumu) un ļaujiet ķēdes zāģim darboties. Ja šā procesa laikā parādās pieaugošas eļļas pēdas, ķēdes automātiskā eļļošana darbojas nevainojami. Ja manāmas eļļas pēdas neparādās, lūdzu, izla- siet atbilstošus norādījumus nodaļā „Bojājumu meklēšana“! Ja arī šie norādījumi nepalīdz, tad vērsieties mūsu servisa dienestā vai līdzīgā kvalifi cētā darbnīcā. Norādījums! Turklāt neaizskariet virsmu. Ievērojiet pietiekami drošu attālumu (apm. 20 cm). Zāģa ķēdes asināšana Darbs ar ķēdes zāģi ir efektīvs tikai tādā gadījumā, ja zāģa ķēde ir labā stāvoklī un ir asa. Tādējādi samazinās arī atsitiena risks. Zāģa ķēdi var uzasināt pie jebkura tirdzniecības pārstāvja. Nemēģiniet paši asināt zāģa ķēdi, ja jums nav piemērota instrumenta un nepieciešamās pieredzes.

9.2.2. Dzīvžogu šķēru montāžas komplekts

Lai vienmēr saglabātu labāko veiktspēju, asmeņi regulāri jātīra un jāeļļo. Notīriet nosēdumus ar suku un uzklājiet plānu eļļas kārtu (35. att.).

9.3 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

10. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anl_GHH_E_20_Li_OA_SPK7.indb 327Anl_GHH_E_20_Li_OA_SPK7.indb 327 06.11.15 06:5606.11.15 06:56LV

12. Kļūdu noteikšanas plāns

Bīstami! Pirms kļūdas noteikšanas izslēdziet ierīci un izņemiet akumulatoru. Šajā tabulā ir parādīti kļūdu cēloņi un aprakstītas darbības, kā tos novērst, ja ierīce darbojas nepareizi. Ja šādā veidā nevarat atklāt un novērst radušos problēmu, vērsieties attiecīgajā servisa darbnīcā. Traucējums Iespējamais cēlonis Novēršana Ierīce nedarbojas - Tukšs akumulators - Nav pareizi iesprausts akumulators - Uzlādējiet akumulatoru - Izņemiet akumulatoru un iesprau- diet to vēlreiz Ierīce darbojas ar pārtraukumiem - Ārējs svārstīgs kontakts - Iekšējs svārstīgs kontakts - Bojāts ieslēgšanas/izslēgšanas slēdzis - Vērsieties specializētajā darbnīcā - Vērsieties specializētajā darbnīcā - Vērsieties specializētajā darbnīcā Zāģa ķēde ir sausa - Tvertnē nav eļļas - Aizsprostota atgaisošanas atvere eļļas tvertnes noslē gvāciņā - Aizsprostots eļļas izplūdes kanāls - Papildiniet eļļu - Notīriet eļļas tvertnes noslēgvāciņu - Atbrīvojiet eļļas izplūdes kanālu Ķēde/vadīklas slie- de ir sakarsusi - Tvertnē nav eļļas - Aizsprostota atgaisošanas atvere eļļas tvertnes noslēgvāciņā - Aizsprostots eļļas izplūdes kanāls - Ķēde ir neasa - Papildiniet eļļu - Notīriet eļļas tvertnes noslēgvāciņu - Atbrīvojiet eļļas izplūdes kanālu - Uzasiniet vai nomainiet ķēdi Ķēdes zāģis plu- cina, vibrē vai ne- pareizi zāģē - Pā rāk vaļīgs ķēdes spriegojums - Ķēde ir neasa - Ķēde ir nodilusi - Zāģa zobi ir vērsti nepareizā virzienā - Noregulējiet ķēdes spriegojumu - Uzasiniet vai nomainiet ķēdi - Nomainiet ķēdi - Atkārtoti uzlieciet zāģa ķēdi, lai zobi būtu vērsti pareizā virzienā Anl_GHH_E_20_Li_OA_SPK7.indb 328Anl_GHH_E_20_Li_OA_SPK7.indb 328 06.11.15 06:5606.11.15 06:56LV

13. Uzlādes ierīces indikācija

Indikatora statuss Nozīme un darbība Sarkana gaismas diode Zaļa gais- mas diode Izslēgta Mirgo Gaidstāve Uzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režīmā, aku- mulators nav ievietots uzlādes ierīcē. Ieslēgta Izslēgta Uzlāde Uzlādes ierīce uzlādē akumulatoru ātrās uzlādes režīmā. Izslēgta Ieslēgta Akumulators ir uzlādēts 85% apjomā un ir gatavs lietošanai. (1,5 Ah akumulatora uzlādes ilgums: 30 min.) (3,0 Ah akumulatora uzlādes ilgums: 60 min.) (4,0 Ah akumulatora uzlādes ilgums: 80 min.) Pēc tam uzlāde notiek saudzējošā režīmā l īdz pilnīgai uzlādei. (1,5 Ah akumulatora kopējais uzlādes ilgums: apm. 40 min.) (3,0 Ah akumulatora kopējais uzlādes ilgums: apm. 75 min.) (4,0 Ah akumulatora kopējais uzlādes ilgums: apm. 100 min.) Darbība Izņemiet akumulatoru no uzlādes ierīces. Atvienojiet uzlādes ierīci no elektrotīkla. Mirgo Izslēgta Koriģējošā uzlāde Uzlādes ierīce ir saudzējošas uzlādes režīmā. Šajā gadījumā drošības apsvērumu dēļ akumulators tiek uzlādēts lēnāk un ir nepieciešama vairāk nekā viena stunda. Tam var būt šādi iemesli: - akumulators ļoti ilgu laiku netika uzlādēts vai turpinājā s tukša akumu- latora izlāde (dziļā izlāde); - akumulatora temperatūra nav ideālajā 10─45°C diapazonā. Darbība Pagaidiet, kamēr ir pabeigta uzlāde, tomēr akumulatoru var turpināt uzlādēt. Mirgo Mirgo Bojājums Uzlāde vairs nav iespējama. Akumulators ir bojāts. Darbība Bojātu akumulatoru vairs nedrīkst uzlādēt. Izņemiet akumulatoru no uzlādes ierīces. Ieslēgta Ieslēgta Temperatūras traucējumi Akumulators ir pārāk karsts (piemēram, tiešu saules staru ietekmē) vai pārāk auksts (temperatūra zemāka par 0°C). Darbība Izņemiet akumulatoru un glabā jiet to vienu dienu istabas temperatūrā (aptuveni 20 °C). Anl_GHH_E_20_Li_OA_SPK7.indb 329Anl_GHH_E_20_Li_OA_SPK7.indb 329 06.11.15 06:5606.11.15 06:56LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_GHH_E_20_Li_OA_SPK7.indb 330Anl_GHH_E_20_Li_OA_SPK7.indb 330 06.11.15 06:5606.11.15 06:56LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Asmens, Naža vadotne, Akumulators Izlietojamie materiāli/izlietojamās detaļas* Zāģa ķēde, Naži Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_GHH_E_20_Li_OA_SPK7.indb 331Anl_GHH_E_20_Li_OA_SPK7.indb 331 06.11.15 06:5606.11.15 06:56LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs

apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgā

garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 84 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai iesniegtu garantijas prasību, lūdzam reģistrēt bojāto ierīci šādā adresē: www.isc-gmbh.info.

Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_GHH_E_20_Li_OA_SPK7.indb 332Anl_GHH_E_20_Li_OA_SPK7.indb 332 06.11.15 06:5606.11.15 06:56LT
