KASUTUSJUHEND GHH-E 20 Li OA Gardol

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaa- sa arvatud lapsed) või kogemuste ja/või teadmis- teta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadme- ga ei mängi. Seadmel asuvate sümbolite seletus (joonis 36):

2. Kandke silma-, pea-ja kõrvakaitseid!

3. Kaitske seadet vihma ja niiskuse eest!

4. Teleskoopvarrega oksasae maksimaalne lõi-

5. Eluoht elektrilöögi tõttu Vahekaugus elektri-

juhtmetega peab olema vähemalt 10 m!

6. Lugege enne kasutuselevõttu kasutusjuhen-

7. Kandke tugevaid jalanõusid!

11. Kandke kaitsekindaid.

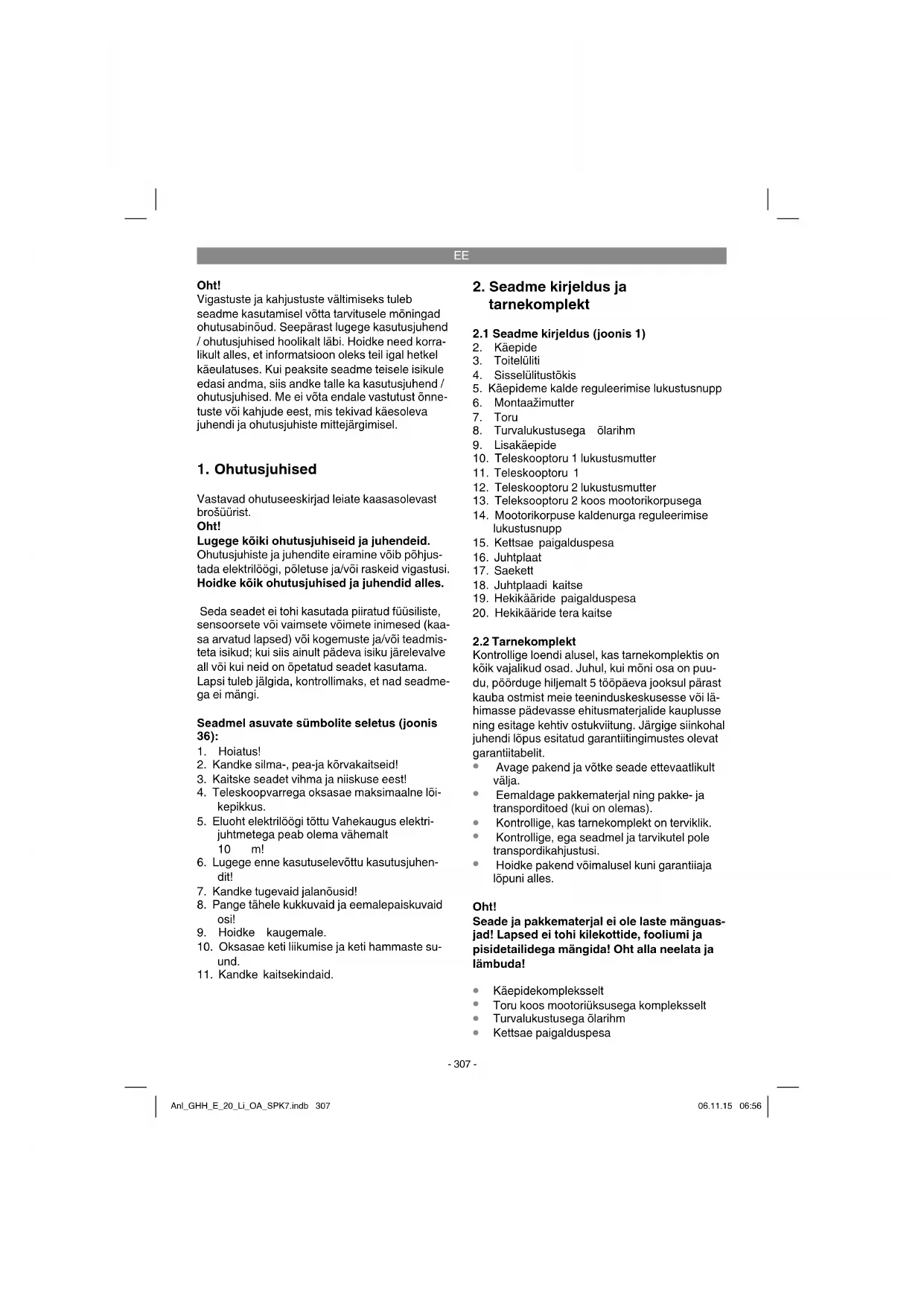

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

4. Sisselülitustõkis

5. Käepideme kalde reguleerimise lukustusnupp

8. Turvalukustusega õlarihm

13. Teleksooptoru 2 koos mootorikorpusega

18. Juhtplaadi kaitse

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Käepide kompleksselt

Toru koos mootoriüksusega kompleksselt

Turvalukustusega õlarihm

Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Oksalõikur (teleskooptoruga kettsaag) Kettsae paigalduspesa tohib monteerida ainult kaasasoleva mootoripeaga. Teleskoopvarrega kettsaag on ette nähtud puude oksalõikustöödeks. See sobib nii ulatuslikeks saetöödeks ja puude langetamiseks kui ka teiste materjalide saagimiseks kui puit. Hekilõikur Hekilõikuri paigalduspesa tohib monteerida ainult kaasasoleva mootoripeaga. Ettevaatust! See hekilõikur sobib hekkide, põõ- saste ja puhmaste lõikamiseks. Ettevaatust! Ärge kasutage seadet muru püga- miseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi ISO 22868 järgi. Mürarõhu tase L

.... 102 dB(A) Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi ISO 22867 järgi. Käepide koormuse all Võngete emissiooniväärtus a

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib mu- utuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem. Esitatud võngete emissiooniväärtust võib kasuta- da võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega. Esitatud võngete emissiooniväärtust võib kasuta- da ka kahjustuste esialgseks hindamiseks. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

5. Enne kasutuselevõttu

Seade tarnitakse ilma akude ja laadijata! Ettevaatust! Paigaldage aku alles siis, kui seade on täielikult monteeritud ja kõik seadistused teh- tud. Vigastuste vältimiseks kandke seadme juures töötamisel alati kaitsekindaid. Pakkige kõik detailid hoolikalt lahti ja kontrollige nende komplektsust (joonis 1)

a) Joonis 2-3: pange toru (7) kuni paksendini (7a) käepideme korpuse (2a) otsa ja kruvige see montaažimutri (6) abil kinni. b) Joonis 4: kinnitage õlarihma (8) karabiin (A) rihmakinnituse (B) külge. c) Joonis 4a: lisakäepide koosneb käepidemest (N), kuuskantkruvist (P) ja lukustusest (F). See monteeritakse käepideme kinnituse (U) külge nii nagu joonisel kujutatud. Selleks suruge kuuskantkruvi (P) käepidemesse (N) ja keerake see lukustuse (F) abil kinni.

5.2 Kettsae paigalduspesa monteerimine (ok-

salõikurina kasutamine)

5.2.a Juhtplaadi ja saeketi paigaldamine

Vabastage veotähiku katte kinnituskruvi (C) (joonis 5).

Asetage kett juhtplaadi ümber asuvasse soonde, nagu on joonisel näidatud (joonis 6/E).

Pange juhtplaat ja kett kettsae vastavasse kohta, nagu on joonisel näidatud (joonis 7). Pange kett seejuures ümber tähiku (joonis 7/K).

Paigaldage ketiratta kate ja keerake see käe- ga kinnituskruvi abil kinni (joonis 8/C). Keerake kinnituskruvi lõplikult kinni alles pärast ketipingsuse seadistamist (vt punkt 5.2.b)

5.2.b Saeketi pingutamine

Ettevaatust! Võtke aku seadmelt alati enne seadistamist ja kontrollimist maha. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid.

Vabastage veotähiku katte kinnituskruvi (C) mõne pöörde võrra (joonis 5).

plaadi keskel u 32 mm üles tõsta (joonis 10).

Keerake veotähiku katte kinnituskruvi (C) kin- ni (joonis 8). Märkus! Kõik ketilülid peavad olema korralikult plaadi juhtsoones. Märkused keti pingutamise kohta: Ohutu töö tagamiseks peab saekett olema õi- gesti pingutatud. Optimaalse pingsuse tunnete ära sellest, kui saeketti saab plaadi keskel 2 mm üles tõsta. Kuna saagimisel saekett kuumeneb ja seetõttu selle pikkus muutub, kontrollige keti- pingsust hiljemalt iga 10 minuti järel ja reguleerige seda vajadusel. See kehtib eriti uute saekettide korral. Pärast töö lõpetamist laske saeketti lõd- vemaks, sest jahtumisel tõmbub see lühemaks. Sellega hoiate ära keti kahjustumise.

5.2.c Saeketi määrimine

Ettevaatust! Võtke aku seadmelt alati enne seadistamist ja kontrollimist maha. Vigastuste vältimiseks kandke kettsae juures töötamisel alati kaitsekindaid. Märkus! Ärge käitage ketti mingil juhul ilma ke- tiõlita! Kettsae kasutamine ilma ketiõlita või vaa- teklaasist allpool asuva õlitasemega põhjustab saeketi kahjustumist! Märkus! Jälgige temperatuuriolusid: erinevatel keskkonnatemperatuuridel on vaja väga erineva viskoossusega määrdeainet. Madalatel tempe- ratuuridel on piisava määrdekihi tekitamiseks vaja vedelat (madala viskoossusega) õli. Kui te kasutate sama õli suvel, muutub see kõrgematel temperatuuridel veel vedelamaks. Seetõttu võib määrdeainekiht kaduda, kett kuumeneb üle ja võib kahjustuda. Lisaks läheb määrdeõli kõrbema ja tekitab mittevajalikke saasteaineid. Õlipaagi täitmine (joonis 11):

Puhastage õlipaagi korgi (joonis 31) ümbrus ja tehke see siis lahti.

Täitke paak (joonis 30) saeketiõliga. Jälgige seejuures, et paaki ei satuks mustust, muidu võib õlidüüs ummistuda.

Sulgege õlipaagi kork (joonis 31). Vigastuste vältimiseks pange pärast kettsae pai- galduspesa monteerimist ning mittekasutamise korral terakaitse (joonis 1/18) saeketiga monteeri- tud tera kohale.

5.3 Kettsae paigalduspesa monteerimine

mootoripea külge (joonised 12-13) Terakaitse peab vigastuste vältimiseks olema lü- katud saeketiga monteeritud tera kohale.

1. Positsioneerige kettsae paigalduspesa ja

mootoripea nii, et mõlemal osal paiknevad nooled on kohakuti.

ripea juures 90° võrra (joonis 14) Terakaitse peab vigastuste vältimiseks olema lü- katud saeketiga monteeritud tera kohale.

1. Tõmmake lukustusnuppu (R) paremale poole.

2. Pöörake kettsae paigalduspesa 90° võrra va-

mootoripealt (joonised 12-13) Terakaitse peab vigastuste vältimiseks olema lü- katud saeketiga monteeritud tera kohale.

nooled mootoripeal ja kettsae paigalduspesal oleks kohakuti ja seda saab eemaldada.

5.6 Hekikääride paigalduspesa monteerimine

mootoripea külge (joonised 15-16) Vigastuste vältimiseks peab kaitse olema lükatud üle hekikääride tera.

1. Positsioneerige hekikääride paigalduspesa

ja mootoripea nii, et mõlemal osal paiknevad nooled on kohakuti.

mootoripea külge (joonised 15-16) Vigastuste vältimiseks peab kaitse olema lükatud üle hekikääride tera.

palju, et nooled mootoripeal ja hekikääride paigalduspesal oleks kohakuti ja seda saab eemaldada.

Hoiatus! Kandke töö juures alati õlarihma. Lülita- ge seade alati välja, enne kui vabastate õlarihma. Vastasel korral on oht saada vigastada.

1. Kinnitage karabiin (joonis 4/4) rihmahoidikus-

2. Asetage õlarihma (joonis 19/8) üle õla.

3. Seadistage rihma pikkus nii, et rihmahoidik

paikneb puusa kõrgusel (joonis 19).

4. Õlarihm on varustatud pandlaga. Kui seadet

on vaja kiiresti ära panna, vajutage konksud kokku (joonis 20).

5. Rihma positsiooni muutmiseks seadmel va-

jutage mõlemad metallaasad üksteise vastu (joonis 4/L/M) ja nihutage rihmahoidikut torul.

5.10 Käepideme kalde reguleerimine

(joonis 21) Suruge mõlemaid lukustusnuppe (5) ja reguleeri- ge käepideme (2) kallet neljas astmes.

5.11 Mootorikorpuse kalde reguleerimine

(joonis 22) Suruge mõlemaid lukustusnuppe (14) ja regulee- rige mootorikorpuse (13a) kallet seitsmes astmes.

(10+12) vasakule pööramise teel.

2. Tõmmake teleskooptorud (11+13) nii palju

välja kui seda on töökõrguse jaoks vaja.

3. Sulgege teleskooptoru lukustusmutrid

(10+12) paremale pööramise teel.

5.13 Aku monteerimine (joonised 24-25)

Suruge aku lukustusnuppu (T), nagu joonisel 24 näha ja lükake aku selleks ettenähtud akukinni- tusse. Niipea kui aku on asendis, mida näete joo- nisel 25, jälgige lukustusnupu fi kseerumist! Aku võetakse välja vastupidises järjekorras!

5.14 Aku laadimine (joonis 26)

1. Võtke aku seadmest välja. Selleks vajutage

2. Kontrollige, kas aku tüübisildil toodud võrgu-

pinge vastab olemasolevale võrgupingele. Pange laadija (21) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.

3. Pange aku (1) laadijale (21).

4. Punktis “Laaduri näidik” leiate tabeli valgusdi-

oodi näidiku tähendustega laaduril. Laadimise käigus võib aku mõningal määral soo- jeneda. See on täiesti normaalne. Kui aku laadimine ei peaks võimalik olema, kon- trollige

kas laadija laadimiskontaktidega on võimalik takistusteta ühendus. Kui aku laadimine ei peaks ikka veel võimalik ole- ma, palume teil saata

ja aku meie klienditeenindusesse. Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrge- neb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!

Järgige mürakaitsemääruste sätteid, mis võivad piirkonniti erinevad olla. Ettevaatust! Kandke töö juures alati õlarihma. Lülitage seade alati välja, enne kui vabastate õla- rihma. Vastasel korral on oht saada vigastada. Asetage õlarihm üle õla, nagu eelnevalt kirjelda- tud, monteerige soovitud paigalduspesa ja regu- leerige seade vastavalt oma vajadustele. Anl_GHH_E_20_Li_OA_SPK7.indb 311Anl_GHH_E_20_Li_OA_SPK7.indb 311 06.11.15 06:5606.11.15 06:56EE

Sisse- ja väljalülitamine Sisselülitamine

Hoidke seadet mõlema käega tugevasti kinni (pöial lisakäepideme all).

Lükake sisselülitustõkist (joonis 3/4) ette ja hoidke seda all.

Lülitage seade toitelüliti (joonis 3/ 3) abil sis- se. Nüüd võib sisselülitustõkise vabastada. Väljalülitamine Vabastage toitelüliti (joonis 3/ 3).

7. Töötamine kettsae osaga

Ettevalmistus Ohutu töö tagamiseks ja võimalike kahjustuste korral kontrollige enne igat kasutamist järgmisi punkte: Kettsae seisukord Kontrollige enne töö alustamist kettsae korpuse, toitejuhtme, saeketi ja plaadi kahjustusi. Ärge võt- ke mingil juhul kasutusse ilmselgelt kahjustunud seadet. Õlipaak Õlitase paagis. Kontrollige ka töötamise ajal, kas õli on piisavalt. Kettsae kahjustuste vältimiseks ärge käitage mingil juhul saagi, kui õli ei ole või kui õlitase on langenud alla miinimummärgi. Ühest paagitäiest piisab 20-minutiliseks lõikami- seks, olenevalt pausidest ja koormusest. Saekett Saeketi pingsus, lõiketerade seisukord. Mida teravam saekett on, seda kergemini ja kontrollita- vamalt saab kettsaagi kasutada. Sama kehtib ka ketipingsuse kohta. Enda turvalisuse suurendami- seks kontrollige ka töötamise ajal hiljemalt iga 10 minuti tagant keti pingsust! Keti väljavenimine on eriti suur just uutel saekettidel. Kaitseriietus Kandke kindlasti vastavat, tihedalt liibuvat kaits- eriietust, nagu lõikekindlad püksid, kindad ja turvajalatsid. Kuulmiskaitse ja kaitseprillid. Kandke integreeritud kuulmiskaitse ja näokaitse- ga kaitsekiivrit. See kaitseb allakukkuvate harude ja tagasipaiskuvate okste eest. Ohutu töötamine

Ohutu töötamise tagamiseks on ette nähtud maks. 60° töönurk.

Ettevaatust pinge all olevate oksade saagimi- sel ja puidust kildude eraldumisel.

Võimalik vigastusoht kukkuvate ja laiali lendu- vate puidutükkide tõttu!

Hoidke isikud ja loomad ohutsoonist eemal, kui masin on töös.

Seade ei ole kõrgepingeliiniga kokku puutu- des elektrilöögi eest kaitstud. Pidage kinni minimaalsest 10 m vahekaugusest voolujuhti- vate kaablitega. Eluoht elektrilöögi tõttu!

Seiske mäenõlval alati kas saetavast oksast ülevalpool või selle kõrval.

Hoidke seade nii keha lähedal kui võimalik. Nii hoiate kõige paremini tasakaalu. Saagimistehnikad

Hoidke seadet oksalõikamisel maksimaalselt 60° horisontaali suhtes, et mitte kokku saada kukkuva oksaga (joonis 27).

Saagige puul kõigepealt maha alumised oksad. Seeläbi muutub mahasaetud okste allakukkumine lihtsamaks.

Pärast saagimise lõppu suureneb kasutaja ja- oks järsult sae kaal, kuna saag ei toetu enam oksale. Tekib oht sae üle kontrolli kaotada.

Tõmmake saag lõikekohast välja ainult sa- eketi liikumise ajal. Sellega väldite kinnikiilu- mist.

Ärge saagige paksenditega oksaosi. See taki- stab puu haavade paranemist. Väiksemate okste mahasaagimine (joonis 28): Asetage sae tööpind oksale. See takistab sae järske liigutusi lõikamise alguses. Juhtige saag kerge survega ülalt alla läbi oksa. Suuremate ja pikemate okste mahasaagimine (joonis 29): Tehke suuremate okste korral üks lõige koormuse vähendamiseks. Saagige kõigepealt saetera ülemise poolega alt- poolt ülespoole suunaga 1/3 oksa läbimõõtu läbi (a). Seejärel saagige saetera alumise poolega ülalt allapoole esimene lõige (b). Saagige pikemad oksad maha lõikudena, et teil oleks okste kukkumiskoha üle kontroll. Anl_GHH_E_20_Li_OA_SPK7.indb 312Anl_GHH_E_20_Li_OA_SPK7.indb 312 06.11.15 06:5606.11.15 06:56EE

Tagasilöök Tagasilöögi all mõistetakse töötava kettsae äkilist üles- ja tagasipõrkumist. Põhjuseks on enamasti töödeldava materjali puudutamise plaadiotsaga või saeketi kinnikiilumine. Tagasilöögi korral esineb äkki suur jõud. See- pärast reageerib kettsaag enamasti kontrollima- tult. Tagajärjeks on töötaja või läheduses viibivate inimeste sageli väga rasked vigastused. Taga- silöögioht on suurim, kui kasutate saagi plaadi otsa piirkonnas, kuna seal on kangiefekt kõige tugevam. Seetõttu asetage saag alati võimalikult madalale. Oht!

Hoolitsege alati õige ketipingsuse eest!

Töötage ainult nõuetekohaselt teritatud sa- eketiga!

Ärge saagige kunagi plaadi ülemise ääre või otsaga!

Hoidke kettsaagi alati mõlema käega kinni! Pinge all puidu saagimine Pinge all oleva puidu saagimine nõuab erilist et- tevaatlikkust! Pinge all olev puit, mis saagimisega pinge alt vabaneb, reageerib vahel täiesti kont- rollimatult. See võib põhjustada raskeid või sur- mavaid vigastusi. Selliseid töid võivad teha ainult vastava ettevalmistusega spetsialistid.

Kontrollige lõiketerade funktsioneerimist. Mõ- lema külje lõiketerad töötavad vastupidises suunas ja tagavad seetõttu kvaliteetse lõike- tulemuse ja masina rahuliku töötamise.

Hoolitsege kindla aluse eest ja hoidke seadet mõlema käega ning oma kehast piisaval kau- gusel tugevasti kinni. Hoolitsege enne sisse- lülitamist selle eest, et seade ei puutuks vastu ühtki eset. Tööjuhised

Peale hekkide pügamise võib hekilõikurit kasutada ka põõsaste ja puhmastike lõikami- seks.

Parima lõiketulemuse saate siis, kui hekilõi- kurit juhitakse nii, et lõikehambad on heki suhtes umbes15° nurga all (vt joonis 30).

Kahepoolsed vastassuunas töötavat lõiketera võimaldavad mõlemas suunas lõikamist (vt joonis 31).

Ühtlase hekikõrguse saavutamiseks on joon- duseks soovitatav tõmmata nöör. Üleulatuvad oksad lõigatakse ära (vt joonis 32/33).

Heki küljepindu pügatakse kaarekujuliste liigutustega altpoolt ülespoole (vt joonis 34).

9. Puhastus, hooldus ja varuosade

tellimine Oht! Enne iga puhastus- ja hooldustööd võtke aku välja.

Puhastage korrapäraselt pingutusmehhanis- mi. Selleks puhuge see suruõhuga läbi või pühkige harjaga. Ärge kasutage puhastami- seks tööriistu.

Hoidke käepidemed õlist puhtad, et saaksite alati ohutult kinni hoida.

Kui kettsaagi ei kasutata pikemat aega, võtke ketiõli paagist välja. Kastke saekett ja juht- plaat veidikeseks ajaks õlivanni ja keerake siis õlipaberisse.

Ärge kastke seadet puhastamiseks mingil juhul vette või muudesse vedelikesse.

Eemaldage sadestused kaitsekatetelt harja abil.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet kohe pärast igat kasutuskorda.

Puhastage seadet regulaarselt niiske rätiku ja vähese kogusega vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid, sest need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi sattuda vett. Vee sattumine elektrisead- messe suurendab elektrilöögi saamise ohtu.

Saeketi ja juhtplaadi vahetamine Juhtplaat tuleb välja vahetada, kui plaadi juhtsoon on kulunud. Toimige nii, nagu on kirjeldatud pea- tükis “Juhtplaadi ja saeketi paigaldamine”! Automaatse ketiõlituse kontrollimine Juhtplaadi ja saeketi ülekuumenemise ja sellega seotud kahjustuste ennetamiseks kontrollige regulaarselt automaatse ketiõlituse funktsioneeri- mist. Selleks suunake plaadi ots siledale pinnale Anl_GHH_E_20_Li_OA_SPK7.indb 313Anl_GHH_E_20_Li_OA_SPK7.indb 313 06.11.15 06:5606.11.15 06:56EE

(laud, puu lõikepind) ja laske kettsael töötada. Kui sel ajal ilmub suurenev õlijälg, töötab automaatne ketiõlitus korralikult. Kui selget õlijälge ei ilmu, lu- gege vastavaid juhiseid peatükist „Veaotsing“! Kui ka need juhised ei aita, pöörduge meie teenin- dusse või samasuguse kvalifi katsiooniga töökotta. Märkus! Ärge puudutage seejuures pealispinda. Hoidke piisavat ohutusvahet (u 20 cm). Saeketi teritamine Efektiivne töö kettsaega on võimalik ainult siis, kui saekett on heas seisukorras ja terav. Seeläbi väheneb ka tagasilöögioht. Saekette saab teritada kõigis spetskauplustes. Ärge püüdke saeketti ise teritada, kui teil ei ole sobivat tööriista ja vajalikku kogemust.

9.2.2 Hekikääride paigaldusosa

Alati parimate tulemuste saavutamiseks peab tera korrapäraselt puhastama ja määrima. Eemaldage jäägid harjaga ja kandke peale õhuke õlikiht (joo- nis 35).

9.3 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

10. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_GHH_E_20_Li_OA_SPK7.indb 314Anl_GHH_E_20_Li_OA_SPK7.indb 314 06.11.15 06:5606.11.15 06:56EE

Oht! Enne veaotsingut lülitage seade välja ja eemaldage aku. Järgnevas tabelis on toodud vigade sümptomid ning kirjeldatakse, kuidas saate abi, kui teie masin ei tööta enam korralikult. Kui te ei suuda selle abil probleemi kindlaks määrata ega kõrvaldada, pöörduge teenindustöökotta. Põhjus Viga Kõrvaldamine Seade ei tööta - Aku on tühi - Aku ei ole korrektselt peal - Laadige aku - Eemaldage aku ja pange uuesti peale Seade töötab katkendlikult - Väline liikuv kontakt - Sisemine liikuv kontakt - Toitelüliti on defektne - Pöörduge vastavasse töökotta - Pöörduge vastavasse töökotta - Pöörduge vastavasse töökotta Saekett on kuiv - Paagis ei ole õli - Õlipaagi sulguri õhuava on ummi- stunud - Õlikanal on ummistunud - Lisage õli - Puhastage õlipaagi sulgur - Tehke õlikanal puhtaks Kett / Juhtplaat on kuum - Paagis ei ole õli - Õlipaagi sulguri õhuava on ummi- stunud - Õlikanal on ummistunud - Kett on nüri - Lisage õli - Puhastage õlipaagi sulgur - Tehke õlikanal puhtaks - Teritage ketti või vahetage see Kettsaag jõnksutab, vibreerib või ei sae korralikult. - Kett on liiga lõtv - Kett on nüri - Kett on kulunud - Saehambad on vales suunas - Seadistage ketipingsust - Teritage ketti või vahetage see - Vahetage kett - Pange saekett uuesti peale, ham- bad õiges suunas Anl_GHH_E_20_Li_OA_SPK7.indb 315Anl_GHH_E_20_Li_OA_SPK7.indb 315 06.11.15 06:5606.11.15 06:56EE

Näidiku olek Tähendus ja abinõu Punane LED Roheline LED Väljalülitatud Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb Väljalülitatud Laadimine Laadija laeb akut kiirrežiimil. Väljalülitatud Põleb Aku on 85% täis ja töövalmis. (Laadimise kestus 1,5 Ah aku korral: 30 min) (Laadimise kestus 3,0 Ah aku korral: 60 min) (Laadimise kestus 4,0 Ah aku korral: 80 min) Seejärel lülitatakse ümber õrnale laadimisele, kuni aku on täiesti täis laetud. (Laadimise kestus kokku 1,5 Ah aku korral: u 40 min) (Laadimise kestus kokku 3,0 Ah aku korral: u 75 min) (Laadimise kestus kokku 4,0 Ah aku korral: u 100 min) Abinõu: Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. Vilgub Väljalülitatud Paindlik laadimine Laadija asub säästva laadimise režiimil. Akut laetakse turvalisuse tõttu aeglasemalt ja selleks kulub aega kau- em kui 1 tund. Sellel võivad olla järgmised põhjused. - Akut ei ole pikka aega laetud või jätkatakse pooltühja aku laadimist (tühjakslaadimine) - Akutemperatuur ei ole ideaalses vahemikus 10° C ja 45° C. Abinõu: Oodake, kuni laadimine on lõpetatud, akut saab sellele vaatamata edasi laadida. Vilgub Vilgub Viga Laadimine ei ole enam võimalik. Aku on defektne. Abinõu: Defektset akut ei tohi rohkem laadida. Võtke aku laadijast välja. Põleb Põleb Temperatuurihäire Aku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (ma- dalam kui 0° C). Abinõu: Eemaldage aku ja hoidke seda 1 päev toatemperatuuril (umbes 20 °C). Anl_GHH_E_20_Li_OA_SPK7.indb 316Anl_GHH_E_20_Li_OA_SPK7.indb 316 06.11.15 06:5606.11.15 06:56EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_GHH_E_20_Li_OA_SPK7.indb 317Anl_GHH_E_20_Li_OA_SPK7.indb 317 06.11.15 06:5606.11.15 06:56EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Juhtplaat, Terajuhik, Aku Kulumaterjal / Kuluosad* Saekett, Tera Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:
