GEBRUIKSAANWIJZING GHH-E 20 Li OA Gardol

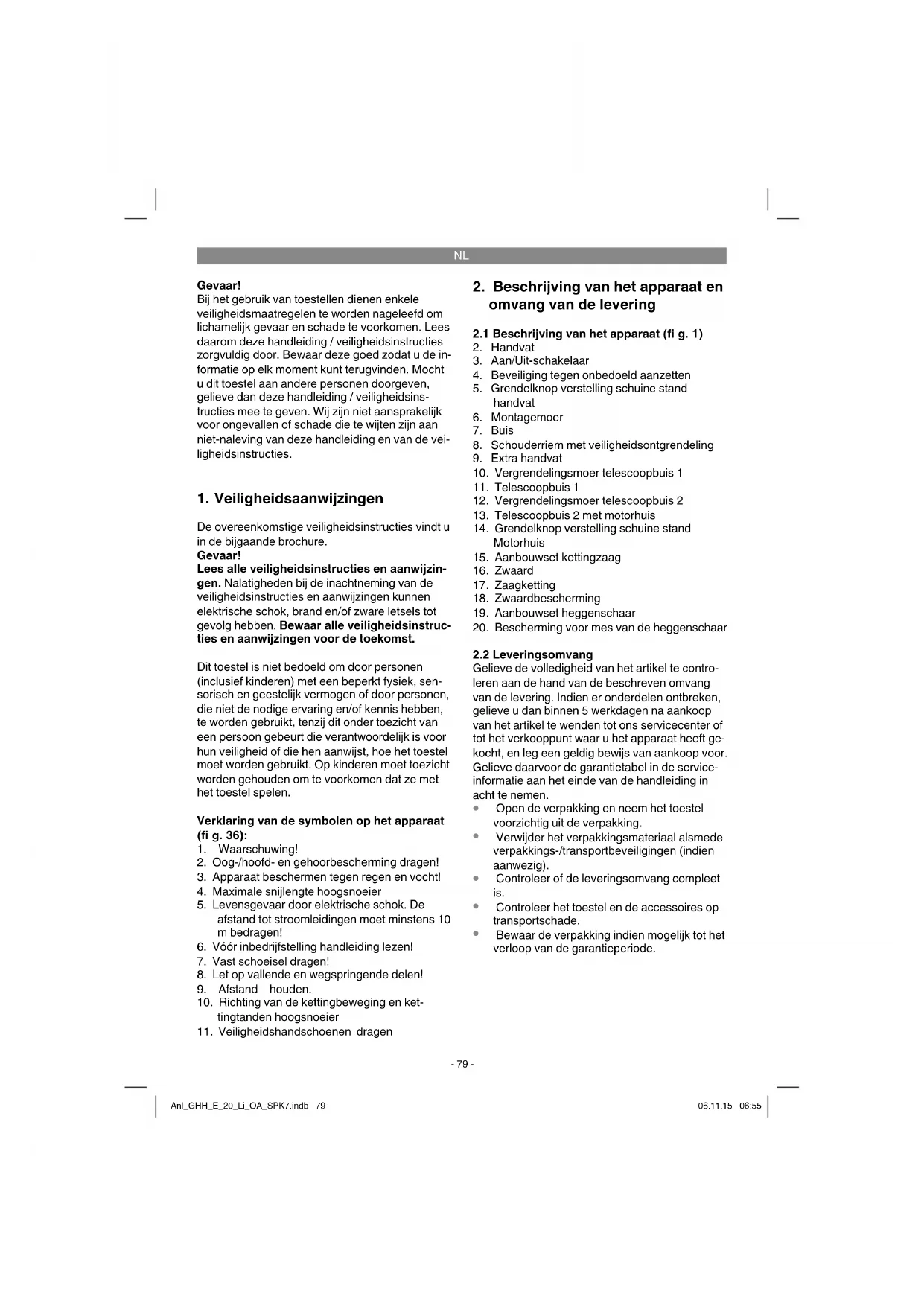

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Dit toestel is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sen- sorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het toestel moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het toestel spelen. Verklaring van de symbolen op het apparaat (fi g. 36):

2. Oog-/hoofd- en gehoorbescherming dragen!

3. Apparaat beschermen tegen regen en vocht!

4. Maximale snijlengte hoogsnoeier

5. Levensgevaar door elektrische schok. De

afstand tot stroomleidingen moet minstens 10 m bedragen!

6. Vóór inbedrijfstelling handleiding lezen!

10. Richting van de kettingbeweging en ket-

tingtanden hoogsnoeier

11. Veiligheidshandschoenen dragen

2. Beschrijving van het apparaat en

omvang van de levering

2.1 Beschrijving van het apparaat (fi g. 1)

3. Aan/Uit-schakelaar

4. Beveiliging tegen onbedoeld aanzetten

8. Schouderriem met veiligheidsontgrendeling

13. Telescoopbuis 2 met motorhuis

15. Aanbouwset kettingzaag

18. Zwaardbescherming

19. Aanbouwset heggenschaar

20. Bescherming voor mes van de heggenschaar

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_GHH_E_20_Li_OA_SPK7.indb 79Anl_GHH_E_20_Li_OA_SPK7.indb 79 06.11.15 06:5506.11.15 06:55NL

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Buis met motoreenheid compleet

Schouderriem met veiligheidsontgrendeling

Aanbouwset kettingzaag

Aanbouwset heggenschaar

Bescherming voor mes van de heggenschaar

Veiligheidsinstructies

3. Reglementair gebruik

Hoogsnoeier (kettingzaag met telescoops- teel) De aanbouwset voor de kettingzaag mag alleen aan de meegeleverde motorkop worden gemon- teerd. De kettingzaag met telescoopsteel is voorzien voor onttakkingswerkzaamheden aan bomen. Hij is niet geschikt voor omvangrijke zaagwerkzaam- heden en het vellen van bomen, en evenmin voor het zagen van andere materialen dan hout. Heggenschaar De aanbouwset heggenschaar mag alleen aan de meegeleverde motorkop worden gemonteerd. Voorzichtig! Deze heggenschaar is geschikt voor het snoeien van heggen, struiken en heesters. Voorzichtig! Gebruik het apparaat niet om gras te maaien. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

gegarandeerd . 102 dB(A) Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens ISO 22867. Handvat onder last Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

5. Vóór inbedrijfstelling

Het apparaat wordt geleverd zonder accu´s en zonder lader! Voorzichtig! Monteer de accu pas, nadat het apparaat volledig gemonteerd en alle instellingen uitgevoerd werden. Draag om verwondingen te vermijden altijd werkhandschoenen, als u werk- zaamheden verricht aan het apparaat. Pak alle onderdelen zorgvuldig uit en controleer deze op volledigheid (fi g. 1).

5.1 Montage algemeen

a) Fig. 2-3: Steek de buis (7) tot aan de kraag (7a) op het huis van het handvat (2a) en schroef hem vast met de montagemoer (6). b) Fig. 4: Haak de karabijnhaak (A) van de schouderriem (8) in aan de riemhouder (B). c) Fig. 4a: Het extra handvat bestaat uit handvat (N), zeskantschroef (P) en vergrendeling (F). Het wordt zoals afgebeeld gemonteerd aan de houder van het handvat (U). Druk daar- voor op de zeskantschroef (P) in het handvat (N) en schroef hem vast met de vergrendeling (F).

5.2 Montage van de aanbouwset voor de

kettingzaag (gebruik als hoogsnoeier)

5.2.a Montage van zwaard en zaagketting

Bevestigingsschroef (C) voor kettingwielaf- dekking losdraaien (fig. 5).

Ketting, zoals in de figuur voorgesteld, de om- lopende groef van het zwaard in leggen (fig. 6, pos. E).

Zwaard en ketting, zoals in de figuur getoond, de opname van de kettingzaag in leggen (fig. 7). Daarbij de ketting rond het rondsel (fig. 7/ pos. K) leiden.

Kettingwielafdekking (fig. 8/pos. C) aanbren- gen en met bevestigingsschroef handvast aanhalen. Bevestigingsschroef pas na het afstellen van de kettingspanning (zie punt 5.2.b) defi nitief vast- schroeven.

5.2.b Spannen van de zaagketting

Voorzichtig! Vóór controle en instelwerkzaam- heden altijd de accu van het apparaat afnemen. Draag om verwondingen te vermijden altijd werk- handschoenen als u werkzaamheden aan de kettingzaag verricht.

Bevestigingsschroef (C) voor kettingwielaf- dekking met enkele slagen losdraaien (fig. 5).

Kettingspanning afstellen m.b.v. de kettings- panschroef (fig. 9/pos. D). Door draaien met de wijzers van de klok mee (naar rechts) verhoogt u de kettingspanning, door draaien tegen de richting van de wijzers van de klok in (naar links) verlaagt u de kettingspanning. De zaagketting is correct gespannen als ze in het midden van het zwaard ca. 2 mm kan worden opgeheven (fig. 10). Anl_GHH_E_20_Li_OA_SPK7.indb 81Anl_GHH_E_20_Li_OA_SPK7.indb 81 06.11.15 06:5506.11.15 06:55NL

Bevestigingsschroef (C) voor kettingwielaf- dekking goed aanhalen (fig. 8). Aanwijzing! Alle kettingschakels moeten naar behoren in de geleidegroef van het zwaard liggen. Aanwijzing omtrent het spannen van de ketting: De zaagketting dient omwille van de bedrijfsze- kerheid en veiligheid altijd correct te zijn gespan- nen. De zaagketting is optimaal gespannen als ze in het midden van het zwaard ca.2 mm kan worden opgeheven. Aangezien de zaagketting bij het zagen warm wordt en bijgevolg van lengte ve- randert, dient u de kettingspanning ten laatste om de 10 minuten te controleren en, indien nodig, bij te regelen. Dit geldt vooral voor nieuwe zaagket- tingen. Ontspan de zaagketting aan het einde van het werk omdat de ketting bij het afkoelen korter wordt. Daardoor voorkomt u dat schade aan de ketting wordt berokkend.

5.2.c Smering van de zaagketting

Voorzichtig! Vóór controle en instelwerkzaam- heden altijd de accu van het apparaat afnemen. Draag om verwondingen te vermijden altijd werk- handschoenen als u werkzaamheden aan de kettingzaag verricht. Aanwijzing! Stel de ketting nooit zonder zaag- kettingolie in werking! Het gebruik van de zaag- ketting zonder zaagkettingolie of bij een oliepeil beneden het kijkvenster heeft een beschadiging van de kettingzaag tot gevolg! Aanwijzing! Hou rekening met de temperatu- uromstandigheden: verschillende omgevings- temperaturen eisen smeermiddelen van zeer ver- schillende viscositeit. Bij lage temperaturen hebt u dunvloeibare oliën (lage viscositeit) nodig om een voldoende smeerfi lm te doen ontstaan. Als u dezelfde olie in de zomer gebruikt, zou de olie alleen door de hogere temperaturen nog meer vloeibaar worden gemaakt. Een onderbreking van de smeerfi lm zou het gevolg kunnen zijn, de ket- ting zou kunnen worden oververhit en zou kunnen worden beschadigd. Bovendien zou de smeerolie verbranden, waardoor het milieu onnodig met schadelijke stoff en zou worden belast. Olietank vullen (fi g. 11):

Kettingzaag op een effen plaats neerzetten.

Het gebied rond de olietankdop (pos. 31) schoonmaken en daarna de tank openen.

Tank (pos. 30) vullen met zaagkettingolie. Let er goed op dat geen vuil in de tank terecht- komt om te voorkomen dat de oliesproeier verstopt geraakt.

Olietankdop (pos. 31) dichtdraaien. Na montage van de aanbouwset voor de ket- tingzaag en als hij niet wordt gebruikt, steekt u de zwaardbescherming (fi g. 1. pos. 18) over het gemonteerde zwaard met zaagketting om ver- wondingen te vermijden.

5.3 Aanbouwset voor de kettingzaag

monteren aan de motorkop (fi g. 12 – 13) De zwaardbescherming moet over het gemon- teerde zwaard met zaagketting zijn geschoven om verwondingen te vermijden.

1. Positioneer de aanbouwset voor de ketting-

zaag en de motorkop zo, dat de aan beide delen aangebrachte pijlen overeenstemmen.

2. Druk de aanbouwset voor de kettingzaag

tegen de motorkop. De vergrendelingsknop (R) wordt daardoor naar rechts geschoven. Draai de aanbouwset voor de kettingzaag naar rechts. De aanbouwset voor de ketting- zaag vergrendelt zich aan de motorkop en is vast gemonteerd. De vergrendelingsknop (R) wordt daarbij naar links gedrukt.

5.4 Aanbouwset voor de kettingzaag 90°

draaien aan de motorkop (fi g. 14) De zwaardbescherming moet over het gemon- teerde zwaard met zaagketting zijn geschoven om verwondingen te vermijden.

1. Trek de vergrendelingsknop (R) naar rechts.

2. Draai de aanbouwset voor de kettingzaag 90°

naar links. De aanbouwset voor de ketting- zaag vergrendelt zich aan de motorkop en is vast gemonteerd.

5.5 Aanbouwset voor de kettingzaag

verwijderen van de motorkop (fi g. 12 – 13) De zwaardbescherming moet over het gemon- teerde zwaard met zaagketting zijn geschoven om verwondingen te vermijden.

1. Trek de vergrendelingsknop (R) naar rechts.

2. Draai de aanbouwset voor de kettingzaag zo

ver, dat de pijlen aan motorkop en aanbouw- set voor de kettingzaag overeenstemmen en deze kan worden verwijderd.

5.6 Aanbouwset voor de heggenschaar mon-

teren aan de motorkop (fi g. 15 – 16) De bescherming moet over het mes van de heg- genschaar zijn geschoven om verwondingen te vermijden.

1. Positioneer de aanbouwset voor de heggen-

schaar en de motorkop zo, dat de aan beide delen aangebrachte pijlen overeenstemmen.

2. Druk de aanbouwset voor de heggenschaar

tegen de motorkop. De vergrendelingsknop (R) wordt daardoor naar rechts geschoven. Draai de aanbouwset voor de heggenschaar naar rechts. De aanbouwset voor de heggen- schaar vergrendelt zich aan de motorkop en is vast gemonteerd. De vergrendelingsknop (R) wordt daarbij naar links gedrukt.

5.7 Aanbouwset voor de heggenschaar ver-

wijderen van de motorkop (fi g. 15 – 16) De bescherming moet over het mes van de heg- genschaar zijn geschoven om verwondingen te vermijden.

1. Trek de vergrendelingsknop (R) naar rechts.

2. Draai de aanbouwset voor de heggen-

schaar zo ver, dat de pijlen aan motorkop en aanbouwset voor de heggenschaar overeenstemmen en deze kan worden verwij- derd.

5.8 Extra handgreep afstellen (fi g. 17-18)

a) Schuine stand van de extra handgreep afstellen Open (a) de vergrendeling (F). Stel de gewenste schuine stand van de extra handgreep (9) af. Sluit (b) de vergrendeling (F). b) Extra handgreep verschuiven Open (a) de vergrendeling (H) en verschuif de ex- tra handgreep (9) naar de gewenste plaats. Sluit (b) de vergrendeling (H).

5.9 Schouderriem aanleggen

Waarschuwing! Draag een schouderriem bij het werken. Schakel het toestel steeds uit voordat u de schouderriem losmaakt. Er bestaat lichamelijk gevaar.

houder zich ter hoogte van uw heup bevindt (fi g. 19).

4. De schouderriem is uitgerust met een snel

openend mechanisme. Druk, indien het noodzakelijk is om het apparaat snel af te doen, de haak samen (fi g. 20).

5. Om de positie van de riem aan het apparaat

te veranderen drukt u de beide metalen lussen (fi g. 4, pos. L / M) tegen elkaar en ver- schuift u de riemhouder aan de buis.

5.10 Schuine stand van het handvat instellen

(fi g. 21) Druk op de beide grendelknoppen (5) en stel de schuine stand van het handvat (2) in in 4 grendel- trappen.

5.11 Schuine stand van het motorhuis

instellen (fi g. 22) Druk op de beide grendelknoppen (14) en stel de schuine stand van het motorhuis (13a) in in 7 grendeltrappen.

5.12 Telescoopbuizen instellen (fi g. 23)

1. Open de vergrendelingsmoeren van de te-

lescoopbuis (10 + 12) door ze naar links te draaien.

2. Trek de telescoopbuizen (11 + 13) zo ver als

voor de werkhoogte nodig eruit.

3. Sluit de vergrendelingsmoeren van de te-

lescoopbuis (10 + 12) door ze naar rechts te draaien.

5.13 Montage van de accu (fi g. 24 - 25)

Druk zoals getoond in fi g. 24 de grendelknop (T) van de accu in en schuif de accu in de daartoe voorziene de accuhouder. Zodra de accu een po- sitie bereikt zoals getoond in fi g. 25 op het vast- klikken van de grendelknop letten! De demontage van de accu gebeurt in omgekeerde volgorde!

5.14 Laden van de accu (fi g. 26)

1. Accupack uit het apparaat nemen. Daarvoor

de grendelknop (T) indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (21) in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu (1) op de lader (21).

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu wat warm worden. Dit is echter normaal. Mocht het laden van het accupack niet mogelijk zijn, controleer dan

of aan het stopcontact de netspanning voor- handen is

of een foutloos contact aan de laadcontacten voorhanden is. Anl_GHH_E_20_Li_OA_SPK7.indb 83Anl_GHH_E_20_Li_OA_SPK7.indb 83 06.11.15 06:5506.11.15 06:55NL

Indien het laden van het accupack nog altijd niet mogelijk is, stuur dan

en de accupack naar onze klantenservice. In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in ieder geval noodzakelijk, indien u vaststelt dat het vermogen van het accu-apparaat afneemt. Ont- laad de accupack nooit helemaal. Dat leidt tot een defect van de accupack!

Gelieve de wettelijke bepalingen inzake de veror- dening voor de bestrijding van lawaaioverlast na te leven, die plaatselijk kunnen verschillen. Voorzichtig! Draag altijd een schouderriem bij het werken. Schakel het apparaat altijd uit voordat u de schouderriem losmaakt. Er bestaat verwon- dingsgevaar. Doe de schouderriem zoals hierboven beschre- ven om, monteer de gewenste aanbouwset en stel het apparaat in al naargelang uw behoeften. In- / Uitschakelen Inschakelen

Kettingzaag met beide handen aan de grepen vasthouden (duim onder het extra handvat).

Beveiliging tegen onbedoeld inschakelen (fig. 3, pos. 4) naar voor schuiven en vasthouden.

Apparaat met de Aan/Uit-schakelaar (fig. 3, pos. 3) inschakelen. Nu kan de inschakelbe- veiliging weer worden losgelaten. Uitschakelen Aan/Uit-schakelaar (fi g. 3, pos. 3) loslaten.

7. Werken met de aanbouwset voor

de kettingzaag Voorbereiding Controleer voor elk gebruik volgende punten om veilig te kunnen werken: Toestand van de kettingzaag Ga voor werkbegin na of de behuizing, de netkabel, de zaagketting of het zwaard van de kettingzaag beschadigd zijn. Neem nooit een ge- reedschap in gebruik dat blijkbaar beschadigd is. Olietank Oliepeil van de tank Controleer ook tijdens het werk of er steeds voldoende olie voorhanden is. Werk nooit met de zaag als er geen olie voorhan- den is of als het oliepeil onder het minimummerk is gezakt om een beschadiging van de ketting- zaag te vermijden. Een vulling volstaat gemiddeld voor 20 minuten naargelang de ingelaste pauzen en de belasting. Zaagketting Spanning van de zaagketting, toestand van de snijkanten. Hoe scherper de zaagketting is des te gemakkelijker kan u de kettingzaag bedienen en onder controle houden. Hetzelfde geldt voor de kettingspanning. Controleer ook tijdens het werk ten laatste om de 10 minuten de kettingspanning om uw veiligheid te verhogen! Vooral nieuwe zaagkettingen neigen tot verhoogd uitzetten. Beschermende kleding Draag zeker de gepaste beschermende nauw sluitende kleding zoals een speciale broek die u beschermt tegen snijwonden, alsmede hand- schoenen en veiligheidsschoenen. Gehoorbeschermer en veiligheidsbril Draag een veiligheidshelm met geïntegreerde gehoor- en gelaatsbescherming. Die biedt be- scherming tegen neervallende dikke takken en terugschietende takjes. Veilig werken

Om veilig te werken is een werkhoek van ma- ximaal 60° voorgeschreven.

Nooit onder de te zagen tak gaan staan.

Voorzichtig bij het zagen van onder spanning staande takken en splinterend hout.

Mogelijk lichamelijk gevaar door neervallende takken en wegspringende houtstukken!

dieren weghouden uit de gevarenzone.

Het toestel is bij het aanraken van hoogspan- ningsleidingen niet beschermd tegen elekt- rische schok. Blijf minstens op een afstand van 10 m tot stroomvoerende leidingen. Er bestaat levensgevaar door elektrische schok!

Op een helling boven of zijdelings ten opzich- te van de te zagen tak staan.

Het toestel zo dicht mogelijk tegen het lichaam houden. Op die manier bewaart u best uw evenwicht. Zaagtechnieken

Hou bij het onttakken het toestel in een hoek van maximaal 60° tot de horizontale lijn om niet door een neervallende tak te worden ge- troffen (fig. 27).

Zaag eerst de onderste takken van de boom af. Dat vergemakkelijkt het neervallen van de gesneden takken.

Aan het einde van de snede verhoogt plots het gewicht van de zaag voor de bediener omdat de zaag niet meer ondersteund is door de tak. Er bestaat het gevaar de controle over de zaag de verliezen.

Trek de zaag alleen uit de snede terwijl de zaagketting draait. Zodoende voorkomt u het vastklemmen.

Zaag niet met de top van het zwaard.

Zaag niet de dikke takaanzet. Anders zou dit de wondgenezing van de boom verhinderen. Kleinere takken afzagen (fi g. 28): Leg het aanslagvlak van de zaag tegen de tak. Daardoor wordt voorkomen dat de zaag aan het begin van de snede met rukken beweegt. Leid de zaag met lichte druk van boven naar beneden doorheen de tak. Vrij grote en langere takken afzagen (fi g. 29): Maak bij vrij grote takken een ontlastingssnede. Zaag eerst met de bovenkant van het zwaard van beneden naar boven 1/3 van de diameter van de tak door (a). Zaag daarna met de onderkant van het zwaard van boven naar beneden naar de eerste snede toe (b). Zaag de langere takken in secties af om de cont- role over de valplaats te behouden. Terugstoot Onder terugstoot verstaat men het plots omhoog- of terugschieten van de draaiende kettingzaag. De oorzaken zijn meestal het raken van het werkstuk met de top van het zwaard of het be- klemd raken van de zaagketting. Bij een terugstoot doen zich onverhoeds grote krachten voor. Daardoor reageert de kettingzaag meestal ongecontroleerd. Het gevolg zijn vaak zwaarste letsels bij de werkman of bij personen in de omgeving. Het gevaar voor een terugstoot is het grootst als u de zaag in de zone rond de top van het zwaard aanzet omdat daar de hefboom- werking het sterkst is. Zet de zaag daarom steeds zo vlak mogelijk aan. Let op!

Gebruik enkel kettingzagen die in onberispeli- jke staat verkeren!

Werk alleen met een naar behoren gescherp- te zaagketting!

Zaag nooit met de bovenkant of top van het zwaard!

Hou de kettingzaag steeds met beide handen vast! Zagen van hout onder spanning Bij het zagen van hout dat onder spanning staat dient u uiterst voorzichtig te werk te gaan! Onder spanning staand hout waarvan de spanning door zagen vrijkomt reageert soms volledig ongecon- troleerd. Dat kan leiden tot zwaarste en zelfs do- delijke letsels. Dergelijke werkzaamheden mogen slechts door geschoolde vakmannen worden verricht.

8. Werken met de aanbouwset voor

Controleer de werking van de snoeimessen. De aan weerskanten snijdende messen zijn contraroterend en garanderen daardoor een hoog snoeivermogen en een rustige loop.

Zorg ervoor dat u stevig staat en houd het apparaat met beide handen en op afstand van het eigen lichaam goed vast. Controleer alvorens het in te schakelen of het apparaat geen voorwerpen raakt. Werkinstructies

Behalve voor heggen kan een heggenschaar ook voor het snoeien van struiken en hees- ters worden ingezet.

Het beste snijvermogen wordt bereikt als u de heggenschaar zo leidt, dat de tanden van de messen in een hoek van ca. 15° naar de heg zijn gericht (zie fig. 30).

rende messen maken het snoeien in beide richtingen mogelijk (zie fig. 31).

Om de haag gelijkmatig hoog te snoeien valt het aan te raden om een draad als richtsnoer langs de rand van de haag te spannen. De uitstekende takken worden afgesneden (zie fig. 32/33).

De zijvlakken van een haag worden gesnoeid met boogvormige bewegingen van beneden naar boven (zie fig. 34).

9. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Verwijder vóór alle schoonmaak- en onderhouds- werkzaamheden de accupack.

Maak het spanmechanisme regelmatig door uitblazen met perslucht of met een borstel schoon. Gebruik voor het schoonmaken geen gereedschappen.

Hou de handgrepen vrij van olie zodat u altijd een veilige houvast hebt.

Maak het gereedschap, indien nodig, met een vochtige doek en eventueel met een mild spoelmiddel schoon.

Als u de kettingzaag een langere tijd niet ge- bruikt, verwijdert u de kettingolie uit de tank. Leg de zaagketting en het zwaard kort in een oliebad en draai het daarna in oliepapier.

Dompel het apparaat om het schoon te maken in geen geval in water of andere vlo- eistoffen.

Verwijder afzettingen aan de beschermafdek- kingen met een borstel.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

9.2.1 Aanbouwset voor de kettingzaag

Vervangen van zaagketting en zwaard Het zwaard dient te worden vervangen als de ge- leidegroef van het zwaard versleten is, Ga hiervoor te werk zoals toegelicht in het hoof- dstuk “montage van zwaard en zaagketting”! Controleren van de automatische kettingsmering Ga regelmatig na of de automatische kettings- mering functioneert teneinde een oververhitting en de daaruit voortvloeiende beschadiging van zwaard en zaagketting te voorkomen. Richt daarvoor de top van het zwaard tegen een glad oppervlak (plank, aansnede van een boom) en laat de kettingzaag draaien. Indien zich dan een toenemend oliespoor vertoont, werkt de automa- tische smering van de ketting perfect. Is geen dui- delijk oliespoor te zien gelieve de overeenkomsti- ge aanwijzingen in het hoofdstuk “foutopsporing“ te lezen! Indien ook deze aanwijzingen niet voo- ruithelpen wendt u zich tot onze service of tot een overeenkomstig gekwalifi ceerde werkplaats. Let op! Raak daarbij niet het oppervlak. Neem een voldoende veiligheidsafstand (ca. 20 cm) in acht. Scherpen van de zaagketting U kan met de kettingzaag enkel eff ectief werken als de zaagketting in goede staat verkeert en scherp is. Daardoor vermindert ook het gevaar voor een terugstoot. De zaagketting kan bij elke gespecialiseerde handelaar worden bijgeslepen. Probeer niet de zaagketting zelf te scherpen als u niet over het gepaste gereedschap en de nodige ervaring beschikt.

De messen moeten regelmatig worden schoon- gemaakt en gesmeerd om steeds het beste snoei-eff ect te bereiken. Verwijder de afzettingen met een borstel en breng een dunne oliefi lm aan (fi g. 35). Anl_GHH_E_20_Li_OA_SPK7.indb 86Anl_GHH_E_20_Li_OA_SPK7.indb 86 06.11.15 06:5506.11.15 06:55NL

9.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GHH_E_20_Li_OA_SPK7.indb 87Anl_GHH_E_20_Li_OA_SPK7.indb 87 06.11.15 06:5506.11.15 06:55NL

Gevaar! Apparaat vóór een foutopsporing uitschakelen en accu verwijderen. De volgende tabel toont foutsymptomen en beschrijft hoe u een fout kunt verhelpen, indien uw machine ooit niet goed werken. Indien u het probleem desondanks niet kunt lokaliseren en verhelpen, gelieve u dan tot uw servicewerkplaats te wenden. Storing Mogelijke oorzaak Oplossing Het apparaat werkt niet. - Accu leeg - Accu niet correct ingestoken - Accu laden - Accu verwijderen en opnieuw insteken Apparaat werkt met tussenpozen - Extern loszittend contact - Intern loszittend contact - Aan/Uit-schakelaar defect - Vakwerkplaats opzoeken - Vakwerkplaats opzoeken - Vakwerkplaats opzoeken Zaagketting droog - Geen olie in de tank - Ontluchting in de dop van de olietank verstopt - Olie-uitlaatkanaal verstopt - Olie bijvullen - Dop van de olietank reinigen - Olie-uitlaatkanaal vrij maken Ketting/Geleiderail heet - Geen olie in de tank - Ontluchting in de dop van de olietank verstopt - Olie-uitlaatkanaal verstopt - Ketting bot - Ketting te strak gespannen - Olie bijvullen - Dop van de olietank reinigen - Olie-uitlaatkanaal vrij maken - Ketting bijslijpen of vervangen - Kettingspanning controleren Kettingzaag werkt met rukken, trilt of zaagt niet goed - Ketting onvoldoende gespannen - Ketting bot - Ketting versleten - Zaagtanden wijzen in de verkeer- de richting - Kettingspanning instellen - Ketting bijslijpen of vervangen - Ketting vervangen - Zaagketting opnieuw monteren met de tanden in de juiste richting Anl_GHH_E_20_Li_OA_SPK7.indb 88Anl_GHH_E_20_Li_OA_SPK7.indb 88 06.11.15 06:5506.11.15 06:55NL

Aanduidingsstatus Betekenis en maatregel Rode LED Groene LED UIT Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. AAN AAN Laden De lader laadt de accu op in de snelle laadmodus. UIT AAN De accu is tot 85% opgeladen en gebruiksklaar. (Laadduur 1,5 Ah accu: 30 min) (Laadduur 3,0 Ah accu: 60 min) (Laadduur 4,0 Ah accu: 80 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volle- dig is geladen. (Laadduur in het totaal 1,5 Ah accu: ca. 40 min) (Laadduur in het totaal 3,0 Ah accu: ca. 75 min) (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) Maatregel: Neem de accu de lader uit. Scheid de lader van het net. Knippert UIT Aanpassingslading De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen- de oorzaken: - Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading). - De accutemperatuur ligt niet binnen het ideale bereik tussen 10°C en 45°C. Maatregel: Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen. Knippert Knippert Fout Er kan niet meer worden opgeladen. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit. AAN AAN Temperatuurfout De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C). Maatregel: Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C). Anl_GHH_E_20_Li_OA_SPK7.indb 89Anl_GHH_E_20_Li_OA_SPK7.indb 89 06.11.15 06:5506.11.15 06:55NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GHH_E_20_Li_OA_SPK7.indb 90Anl_GHH_E_20_Li_OA_SPK7.indb 90 06.11.15 06:5506.11.15 06:55NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Zwaard, Mesgeleiding, Accu Verbruiksmateriaal/verbruiksstukken* Zaagketting, Mes Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GHH_E_20_Li_OA_SPK7.indb 91Anl_GHH_E_20_Li_OA_SPK7.indb 91 06.11.15 06:5506.11.15 06:55NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde

fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wette- lijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 84 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GHH_E_20_Li_OA_SPK7.indb 92Anl_GHH_E_20_Li_OA_SPK7.indb 92 06.11.15 06:5506.11.15 06:55PL
