BEDIENUNGSANLEITUNG GHH-E 20 Li OA Gardol

GHH-E20Li Art.-Nr.: 34.108.31 (OA) I.-Nr.: 11015

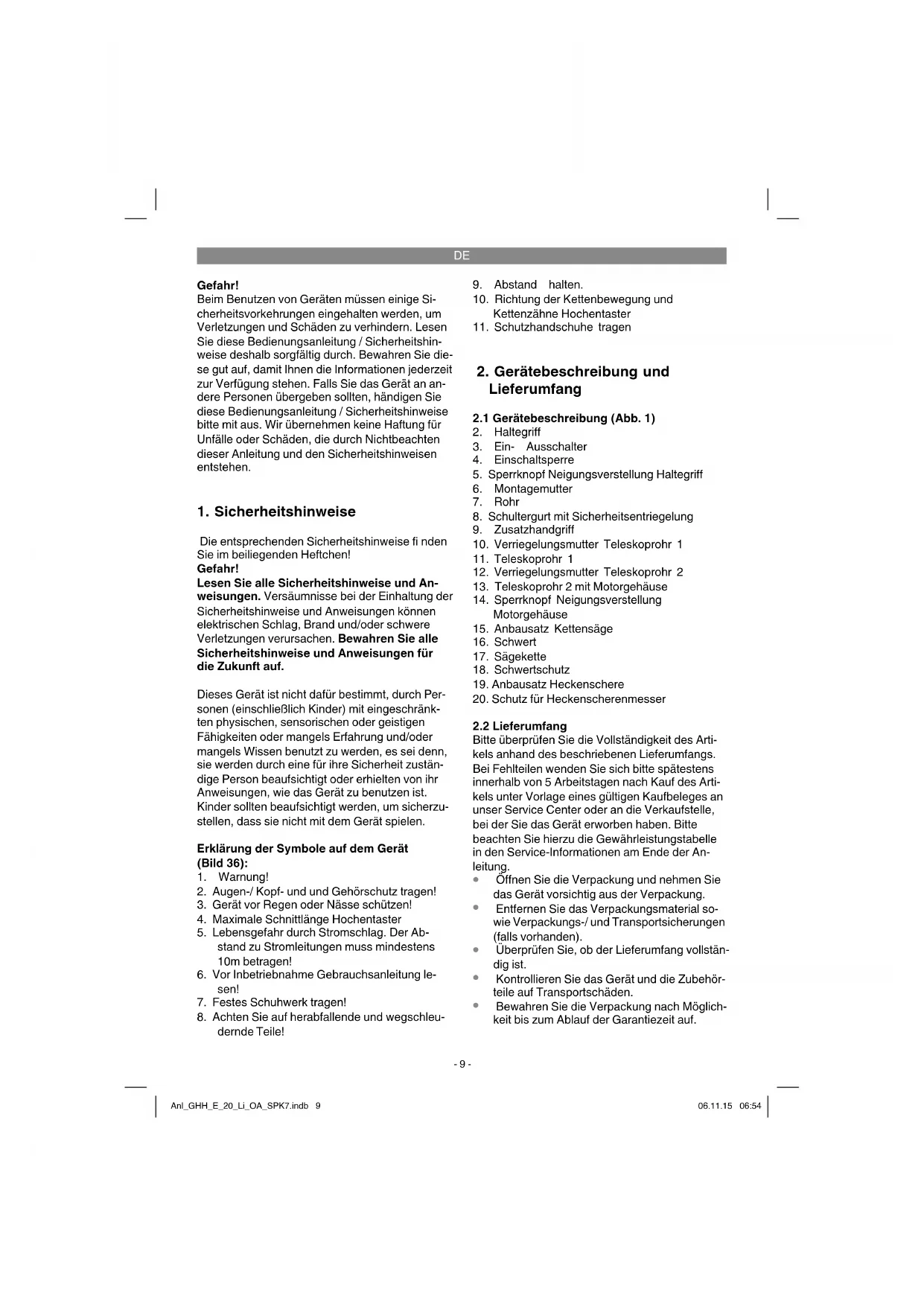

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen. Erklärung der Symbole auf dem Gerät (Bild 36):

2. Augen-/ Kopf- und und Gehörschutz tragen!

3. Gerät vor Regen oder Nässe schützen!

4. Maximale Schnittlänge Hochentaster

5. Lebensgefahr durch Stromschlag. Der Ab-

stand zu Stromleitungen muss mindestens 10m betragen!

6. Vor Inbetriebnahme Gebrauchsanleitung le-

7. Festes Schuhwerk tragen!

8. Achten Sie auf herabfallende und wegschleu-

10. Richtung der Kettenbewegung und

Kettenzähne Hochentaster

11. Schutzhandschuhe tragen

2. Gerätebeschreibung und

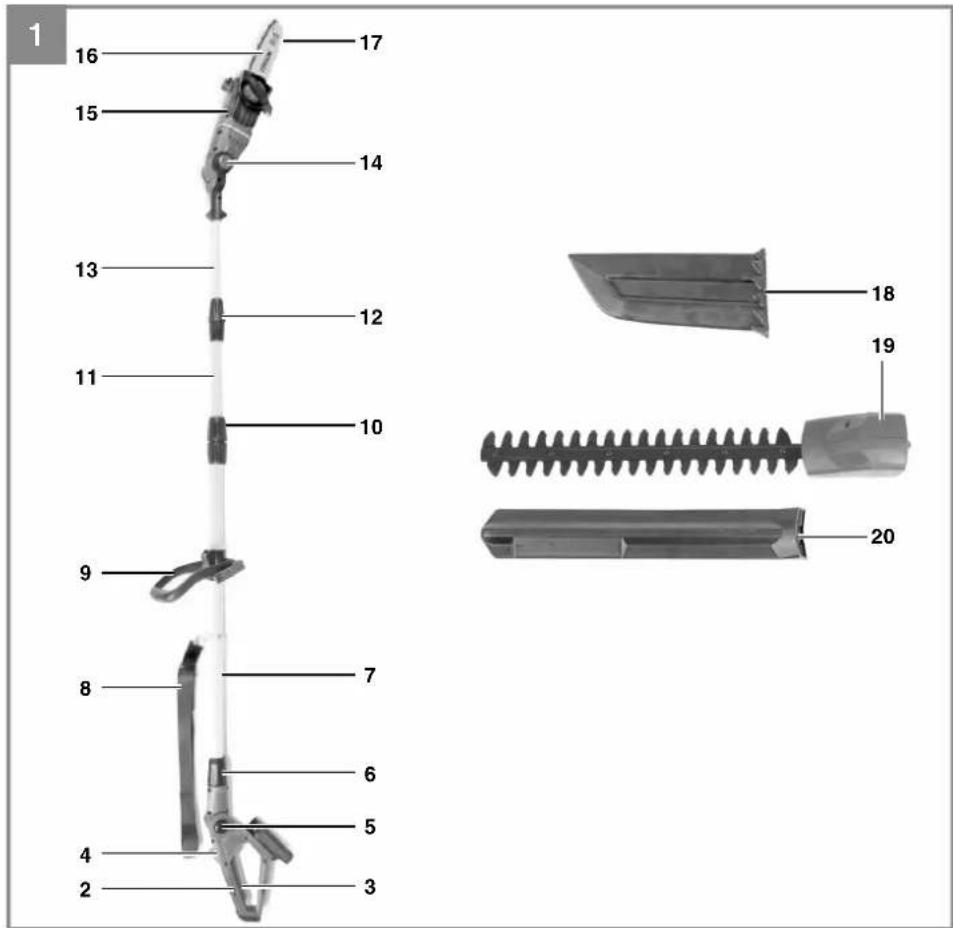

2.1 Gerätebeschreibung (Abb. 1)

5. Sperrknopf Neigungsverstellung Haltegriff

8. Schultergurt mit Sicherheitsentriegelung

10. Verriegelungsmutter Teleskoprohr 1

12. Verriegelungsmutter Teleskoprohr 2

13. Teleskoprohr 2 mit Motorgehäuse

14. Sperrknopf Neigungsverstellung

15. Anbausatz Kettensäge

19. Anbausatz Heckenschere

20. Schutz für Heckenscherenmesser

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Anl_GHH_E_20_Li_OA_SPK7.indb 9Anl_GHH_E_20_Li_OA_SPK7.indb 9 06.11.15 06:5406.11.15 06:54DE

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Rohr mit Motoreinheit komplett

Schultergurt mit Sicherheitsentriegelung

Anbausatz Kettensäge

Anbausatz Heckenschere

Schutz für Heckenscherenmesser

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Hochentaster (Kettensäge mit Teleskopstiel) Der Anbausatz Kettensäge darf nur am mitgelie- ferten Motorkopf montiert werden. Die Kettensäge mit Teleskopstiel ist für Entas- tungsarbeiten an Bäumen vorgesehen. Sie ist nicht geeignet für umfangreiche Sägearbeiten und Baumfällungen sowie zum Sägen von ande- ren Materialien als Holz. Heckenschere Der Anbausatz Heckenschere darf nur am mitge- lieferten Motorkopf montiert werden. Vorsicht! Diese Heckenschere ist zum Schneiden von Hecken Büschen und Sträuchern geeignet. Vorsicht! Benutzen Sie das Gerät nicht, um Gras zu schneiden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Ausgang Nennspannung .....................................21 V d. c. Nennstrom ...........................................3.000 mA Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend ISO 22868 ermittelt. Schalldruckpegel L

gemessen . 98,23 dB(A) Unsicherheit K

garantiert ...... 102 dB(A) Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend ISO 22867. Handgriff unter Last Schwingungsemissionswert a

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Das Gerät wird ohne Akkus und ohne Lade- gerät geliefert! Vorsicht! Montieren Sie den Akku erst, nach- dem das Gerät vollständig montiert und alle Einstellungen getätigt wurden. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten am Gerät vornehmen, um Verletzungen zu vermeiden. Packen Sie alle Teile sorgfältig aus und überprü- fen Sie diese auf Vollständigkeit (Abb.1)

5.1 Montage allgemein

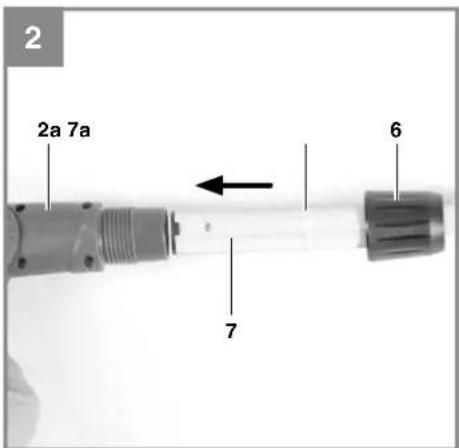

a) Abb. 2-3: Stecken Sie das Rohr (7) bis zur Wulst (7a) auf das Haltegriff gehäuse (2a) und schrauben Sie es mit der Montagemutter (6) fest. b) Abb. 4: Haken Sie den Karabiner (A) des Schultergurtes (8) an der Gurthalterung (B) ein. c) Abb. 4a: Der Zusatzhandgriff besteht aus Handgriff (N), Sechskantschraube (P) und Verriegelung (F). Er wird wie abgebildet an der Handgriff halterung (U) montiert. Drücken Sie dazu die Sechskantschraube (P) in den Handgriff (N) und schrauben Sie ihn mit der Verriegelung (F) fest.

5.2 Montage Kettensägen – Anbausatz

(Verwendung als Hochentaster)

5.2.a Montage von Schwert und Sägekette

Befestigungsschraube (C) für Kettenradabde- ckung lösen (Abb. 5).

Kettenradabdeckung abnehmen.

Kette wie abgebildet in die umlaufende Nut des Schwertes legen (Abb. 6/Pos. E).

Schwert und Kette wie abgebildet in die Aufnahme der Kettensäge einlegen (Abb. 7). Dabei die Kette um das Ritzel (Abb. 7/Pos. K) führen.

Kettenradabdeckung anbringen und mit Be- festigungsschraube (Abb. 8/Pos. C) handfest anziehen. Befestigungsschraube erst nach dem Einstellen der Kettenspannung (Siehe Punkt 5.2.b) endgül- tig festschrauben. Anl_GHH_E_20_Li_OA_SPK7.indb 11Anl_GHH_E_20_Li_OA_SPK7.indb 11 06.11.15 06:5406.11.15 06:54DE

5.2.b Spannen der Sägekette

Vorsicht! Vor Überprüfung und Einstellarbeiten immer den Akku vom Gerät abnehmen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden.

Befestigungsschraube (C) für Kettenradabde- ckung einige Umdrehungen lösen (Abb. 5).

Kettenspannung mit der Kettenspannschrau- be einstellen (Abb. 9/Pos. D). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Kettenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angehoben werden kann (Abb. 10).

Befestigungsschraube (C) für Kettenradab- deckung festschrauben (Abb. 8). Hinweis! Alle Kettenglieder müssen ordnungsge- mäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie spätestens alle 10min die Kettenspannung und regulieren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Entspannen Sie nach abgeschlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.

5.2.c Sägekettenschmierung

Vorsicht! Vor Überprüfung und Einstellarbeiten immer den Akku vom Gerät abnehmen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensäge vornehmen, um Verletzungen zu vermeiden. Hinweis! Betreiben Sie die Kette niemals ohne Sägekettenöl! Die Benutzung der Kettensäge ohne Sägekettenöl oder bei einem Ölstand un- terhalb des Sichtfensters führt zur Beschädigung der Kettensäge! Hinweis! Temperaturverhältnisse beachten: Unterschiedliche Umgebungstemperaturen erfordern Schmiermittel mit einer höchst unter- schiedlichen Viskosität. Bei niedrigen Tempera- turen benötigen Sie dünnfl üssige Öle (niedrige Viskosität) um einen ausreichenden Schmierfi lm zu erzeugen. Wenn Sie nun dasselbe Öl im Som- mer verwenden, würde dieses alleine durch die höheren Temperaturen weiter verfl üssigt. Dadurch kann der Schmierfi lm abreißen, die Kette würde überhitzt werden und kann Schaden nehmen. Da- rüber hinaus verbrennt das Schmieröl und führt zu einer unnötigen Schadstoff belastung. Öltank befüllen (Abb. 11):

Kettensäge auf ebener Fläche abstellen.

Bereich um den Öltankdeckel (Pos. 31) reini- gen und diesen anschließend öffnen.

Tank (Pos. 30) mit Sägekettenöl befüllen. Achten Sie dabei darauf, dass kein Schmutz in den Tank gelangt, damit die Öldüse nicht verstopft.

Öltankdeckel (Pos. 31) schließen. Nach Montage des Kettensägen – Anbausat- zes sowie bei Nichtbenutzung stecken Sie den Schwertschutz (Abb. 1/Pos. 18) über das mon- tierte Schwert mit Sägekette, um Verletzungen zu vermeiden.

5.3 Kettensägen - Anbausatz an Motorkopf

montieren (Abb. 12–13) Der Schwertschutz muss über das montierte Schwert mit Sägekette geschoben sein, um Ver- letzungen zu vermeiden.

1. Positionieren Sie den Kettensägen – An-

bausatz und den Motorkopf so, dass die an beiden Teilen vorhandenen Pfeile überein- stimmen.

2. Drücken Sie den Kettensägen – Anbausatz

gegen den Motorkopf. Der Verrieglungsknopf (R) wird dadurch nach rechts geschoben. Drehen Sie den Kettensägen – Anbausatz nach rechts. Der Kettensägen – Anbausatz verriegelt sich am Motorkopf und ist fest mon- tiert. Der Verriegelungsknopf (R) wird dabei nach links gedrückt.

5.4 Kettensägen - Anbausatz um 90° am Mo-

torkopf drehen (Abb. 14) Der Schwertschutz muss über das montierte Schwert mit Sägekette geschoben sein, um Ver- letzungen zu vermeiden.

1. Ziehen Sie den Verriegelungsknopf (R) nach

2. Drehen Sie den Kettensägen – Anbausatz um

90° nach links. Der Kettensägen – Anbausatz verriegelt sich am Motorkopf und ist fest mon- tiert. Anl_GHH_E_20_Li_OA_SPK7.indb 12Anl_GHH_E_20_Li_OA_SPK7.indb 12 06.11.15 06:5406.11.15 06:54DE

5.5 Kettensägen - Anbausatz an Motorkopf

entfernen (Abb. 12–13) Der Schwertschutz muss über das montierte Schwert mit Sägekette geschoben sein, um Ver- letzungen zu vermeiden.

1. Ziehen Sie den Verriegelungsknopf (R) nach

2. Drehen Sie den Kettensägen – Anbausatz

soweit, dass die Pfeile an Motorkopf und Ket- tensägen – Anbausatz übereinstimmen und dieser entfernt werden kann.

5.6 Heckenscheren - Anbausatz an Motorkopf

montieren (Abb. 15–16) Der Schutz muss über das Heckenscherenmes- ser geschoben sein, um Verletzungen zu vermei- den.

1. Positionieren Sie den Heckenscheren – An-

bausatz und den Motorkopf so, dass die an beiden Teilen vorhandenen Pfeile überein- stimmen.

2. Drücken Sie den Heckenscheren – Anbau-

satz gegen den Motorkopf. Der Verrieg- lungsknopf (R) wird dadurch nach rechts geschoben. Drehen Sie den Heckenscheren – Anbausatz nach rechts. Der Heckenscheren – Anbausatz verriegelt sich am Motorkopf und ist fest montiert. Der Verriegelungsknopf (R) wird dabei nach links gedrückt.

5.7 Heckenscheren - Anbausatz von Motor-

kopf entfernen (Abb. 15–16) Der Schutz muss über das Heckenscherenmes- ser geschoben sein, um Verletzungen zu vermei- den.

1. Ziehen Sie den Verriegelungsknopf (R) nach

2. Drehen Sie den Heckenscheren – Anbausatz

soweit, dass die Pfeile an Motorkopf und Heckenscheren – Anbausatz übereinstimmen und dieser entfernt werden kann.

5.8 Zusatzhandgriff einstellen (Abb. 17-18)

a) Neigung des Zusatzhandgriff s einstellen Öff nen (a) Sie die Verriegelung (F). Stellen Sie die gewünschte Neigung des Zusatzhandgriff s (9) ein. Schließen (b) Sie die Verriegelung (F). b) Zusatzhandgriff verschieben Öff nen (a) Sie die Verriegelung (H) und verschie- ben Sie den Zusatzhandriff (9) an die gewünschte Stelle. Schließen (b) Sie die Verriegelung (H).

5.9 Schultergurt anlegen

Warnung! Tragen Sie bei der Arbeit immer einen Schultergurt. Schalten Sie das Gerät immer aus, bevor Sie den Schultergurt lösen. Es besteht Ver- letzungsgefahr.

1. Haken Sie den Karabiner (Abb. 4/Pos. A) in

die Gurthalterung ein.

2. Legen Sie den Schultergurt (Abb. 19/Pos. 8)

3. Stellen Sie die Gurtlänge so ein, dass sich

die Gurthalterung auf Hüfthöhe befi ndet (Abb. 19).

4. Der Schultergurt ist mit einer Schnalle ausge-

stattet. Drücken Sie, falls es notwendig ist das Gerät schnell abzulegen, die Haken zusam- men (Abb. 20).

5. Zum Verändern der Gurtposition am Gerät,

drücken Sie die beiden Metallschlaufen (Abb. 4/Pos. L / M) gegeneinander und verschieben Sie die Gurthalterung am Rohr.

5.10 Neigung Haltegriff einstellen (Abb. 21)

Drücken Sie die beiden Sperrknöpfe (5) und stellen Sie die Neigung des Haltegriff es (2) in 4 Raststufen ein.

5.11 Neigung Motorgehäuse einstellen

(Abb. 22) Drücken Sie die beiden Sperrknöpfe (14) und stellen Sie die Neigung des Motorgehäuses (13a) in 7 Raststufen ein.

5.12 Teleskoprohre einstellen (Abb. 23)

1. Öff nen Sie die Teleskoprohr-Verriegelungs-

muttern (10 + 12) durch Linksdrehung.

2. Ziehen Sie die Teleskoprohre (11 + 13) soweit

dies für die Arbeitshöhe erforderlich ist her- aus.

3. Schließen Sie die Teleskoprohr-Verriege-

lungsmuttern (10 + 12) durch Rechtsdrehung.

5.13 Montage des Akkus (Abb. 24 - 25)

Drücken Sie wie in Abb. 24 zu sehen die Rast- taste (T) des Akkus und schieben Sie den Akku in die dafür vorgesehene Akkuaufnahme. Sobald der Akku in einer Position wie in Abb. 25 zu se- hen ist, auf Einrasten der Rasttaste achten! Der Ausbau des Akkus erfolgt in umgekehrter Rei- henfolge! Anl_GHH_E_20_Li_OA_SPK7.indb 13Anl_GHH_E_20_Li_OA_SPK7.indb 13 06.11.15 06:5406.11.15 06:54DE

5.14 Laden des Akkus (Abb. 26)

1. Akku-Pack aus dem Gerät nehmen. Dazu die

Rasttaste (T) drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (21) in die Steckdose. Die grüne LED beginnt zu blinken.

3. Stecken Sie den Akku (1) auf das Ladegerät

4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie

eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Gerätes nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

Beachten Sie bitte die gesetzlichen Bestimmun- gen zur Lärmschutzverordnung, die örtlich unter- schiedlich sein können. Vorsicht! Tragen Sie bei der Arbeit immer einen Schultergurt. Schalten Sie das Gerät immer aus bevor Sie den Schultergurt lösen. Es besteht Ver- letzungsgefahr. Legen Sie den Schultergurt wie zuvor beschrie- ben an, montieren Sie den gewünschten Anbau- satz und stellen Sie das Gerät Ihren Bedürfnissen entsprechend ein. Ein- / Ausschalten Einschalten

Gerät mit beiden Händen an den Griffen fest- halten (Daumen unter den Zusatzhandgriff)

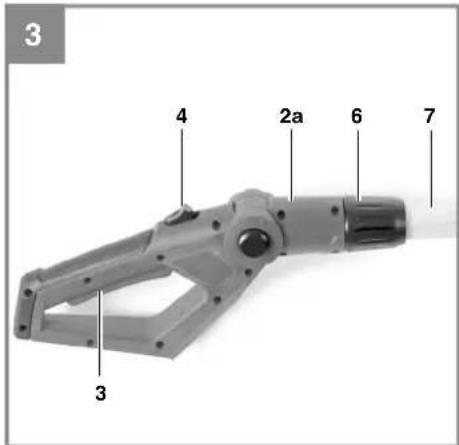

Einschaltsperre (Abb. 3 / Pos. 4) nach vorne schieben und halten.

Gerät mit Ein- / Ausschalter (Abb. 3 / Pos. 3) einschalten. Die Einschaltsperre kann jetzt wieder losgelassen werden. Ausschalten Ein- / Ausschalter (Abb. 3 / Pos. 3) loslassen.

7. Arbeiten mit dem Kettensägen-

Anbausatz Vorbereitung Überprüfen Sie vor jedem Einsatz und bei even- tueller Beschädigung folgende Punkte, um sicher arbeiten zu können: Zustand der Kettensäge Untersuchen Sie die Kettensäge vor Beginn der Arbeiten auf Beschädigungen am Gehäuse, dem Netzkabel, der Sägekette und dem Schwert. Neh- men Sie niemals ein off ensichtlich beschädigtes Gerät in Betrieb. Ölbehälter Füllstand des Ölbehälters. Überprüfen Sie auch während der Arbeit, ob immer ausreichend Öl vorhanden ist. Betreiben Sie die Säge nie wenn kein Öl vorhanden oder der Ölstand unter die min-Markierung gesunken ist, um eine Beschädi- gung der Kettensäge zu vermeiden. Eine Füllung reicht im Schnitt für 20 Minuten, abhängig von den Pausen und der Belastung. Sägekette Spannung der Sägekette, Zustand der Schnei- den. Je schärfer die Sägekette ist, umso leichter und kontrollierbarer lässt sich die Kettensäge bedienen. Das Gleiche gilt für die Kettenspan- nung. Überprüfen Sie auch während der Arbeit spätestens alle 10 Minuten die Kettenspannung, um Ihre Sicherheit zu erhöhen! Besonders neue Sägeketten neigen zu erhöhter Ausdehnung. Schutzkleidung Tragen Sie unbedingt die entsprechende, eng an- liegende Schutzkleidung wie Schnittschutzhose, Handschuhe und Sicherheitsschuhe. Anl_GHH_E_20_Li_OA_SPK7.indb 14Anl_GHH_E_20_Li_OA_SPK7.indb 14 06.11.15 06:5406.11.15 06:54DE

Gehörschutz und Schutzbrille. Tragen Sie einen Schutzhelm mit integriertem Gehör und Gesichtsschutz. Dieser bietet Schutz vor herabfallenden Ästen und zurückschlagenden Zweigen. Sicheres Arbeiten

Um sicheres Arbeiten zu gewährleisten ist ein Arbeitswinkel von max. 60° vorgeschrieben.

Nie unter dem zu sägenden Ast stehen.

Vorsicht beim Sägen von unter Spannung stehenden Ästen und splitterndem Holz.

Mögliche Verletzungsgefahr durch herabfal- lende Äste und wegschleudernde Holzteile!

Wenn die Maschine in Betrieb ist Personen und Tiere aus dem Gefahrenbereich fernhal- ten.

Das Gerät ist beim Berühren von Hochspan- nungsleitungen nicht gegen Stromschläge geschützt. Halten Sie einen Mindestabstand von 10 m zu stromführenden Leitungen ein. Es besteht Lebensgefahr durch Stromschlag!

Am Hang immer oberhalb oder seitlich zum zu sägenden Ast stehen.

Das Gerät so nah wie möglich am Körper hal- ten. So haben Sie die beste Balance. Sägetechniken

Halten Sie beim Entasten das Gerät in einem Winkel von maximal 60° zur Waagrechten, um nicht von einem herabfallenden Ast ge- troffen zu werden (Abb. 27).

Sägen Sie die unteren Äste am Baum zuerst ab. Dadurch wird ein Herabfallen der ge- schnittenen Äste erleichtert.

Nach Beenden des Schnittes erhöht sich für den Bediener das Gewicht der Säge abrupt, da die Säge nicht mehr auf dem Ast abge- stützt ist. Es besteht die Gefahr die Kontrolle über die Säge zu verlieren.

Ziehen Sie die Säge nur mit laufender Säge- kette aus dem Schnitt. Damit wird ein Fest- klemmen vermieden.

Sägen Sie nicht mit der Spitze des Schwer- tes.

Sägen Sie nicht in den wulstigen Astansatz. Dies verhindert die Wundheilung des Bau- mes. Kleinere Äste absägen (Abb. 28): Legen Sie die Anschlagfl äche der Säge am Ast an. Dies vermeidet ruckartige Bewegungen der Säge bei Beginn des Schnittes. Führen Sie die Säge mit leichtem Druck von oben nach unten durch den Ast. Größere und längere Äste absägen (Abb. 29): Machen Sie bei größeren Ästen einen Entlas- tungsschnitt. Sägen Sie zuerst mit der Oberseite des Schwer- tes von unten nach oben 1/3 des Astdurchmes- sers durch (a). Sägen Sie anschließend mit der Unterseite des Schwertes von oben nach unten auf den ersten Schnitt zu (b). Sägen Sie längere Äste in Abschnitten ab, um eine Kontrolle über den Aufschlagort zu haben. Rückschlag Unter dem Rückschlag versteht man das plötz- liche Hoch- und Zurückschlagen der laufenden Kettensäge. Die Ursachen sind meist das Berüh- ren des Werkstücks mit der Schwertspitze oder das Verklemmen der Sägekette. Bei einem Rückschlag treten unvermittelt große Kräfte auf. Daher reagiert die Kettensäge meist unkontrolliert. Die Folge sind oft schwerste Verlet- zung beim Arbeiter oder Personen im Umfeld. Die Gefahr eines Rückschlages ist am größten, wenn Sie die Säge im Bereich der Schwertspitze an- setzen, weil dort die Hebelwirkung am stärksten ist. Setzen Sie die Säge daher immer möglichst fl ach an. Gefahr!

Achten Sie immer auf die richtige Ketten- spannung!

Benutzen Sie nur einwandfreie Kettensägen!

Arbeiten Sie nur mit einer vorschriftsmäßig geschärften Sägekette!

Sägen Sie nie mit der Oberkante oder Spitze des Schwertes!

Halten Sie die Kettensäge immer fest mit bei- den Händen! Sägen von Holz unter Spannung Das Sägen von Holz, das unter Spannung steht, erfordert besondere Vorsicht! Unter Spannung stehendes Holz, das durch Sägen von der Span- nung befreit wird, reagiert bisweilen völlig unkon- trolliert. Das kann zu schwersten bis zu tödlichen Verletzungen führen. Solche Arbeiten dürfen nur von ausgebildeten Fachleuten ausgeführt werden. Anl_GHH_E_20_Li_OA_SPK7.indb 15Anl_GHH_E_20_Li_OA_SPK7.indb 15 06.11.15 06:5406.11.15 06:54DE

8. Arbeiten mit dem Heckenscheren-

Prüfen Sie die Funktion der Schneidmesser. Die beidseitig schneidenden Messer sind ge- genläufig und garantieren dadurch eine hohe Schneidleistung und ruhigen Lauf.

Achten Sie auf einen sicheren Stand und hal- ten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Arbeitshinweise

Außer für Hecken kann eine Heckenschere auch für den Schnitt von Sträuchern und Ge- büsch eingesetzt werden.

Die beste Schnittleistung erreichen Sie, wenn die Heckenschere so geführt wird, dass die Messerzähne in einem Winkel von ca. 15° zur Hecke gerichtet sind (siehe Abb. 30).

Die beidseitig schneidenden, gegenläufigen Messer ermöglichen ein Schneiden in beiden Richtungen (siehe Abb. 31).

Um eine gleichmäßige Heckenhöhe zu er- reichen, wird das Spannen eines Fadens als Richtschnur entlang der Heckenkante emp- fohlen. Die überstehenden Zweige werden abgeschnitten (siehe Abb. 32/33).

Die Seitenflächen einer Hecke werden mit bogenförmigen Bewegungen von unten nach oben geschnitten (siehe Abb. 34).

9. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungsar- beiten den Akku-Pack.

Reinigen Sie regelmäßig den Spannmecha- nismus, indem Sie ihn mit Druckluft ausbla- sen oder mit einer Bürste säubern. Verwen- den Sie keine Werkzeuge zum Reinigen.

Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

Wird die Kettensäge über einen längeren Zeitraum nicht genutzt, so entfernen Sie das Kettenöl aus dem Tank. Legen Sie die Säge- kette und das Schwert kurz in ein Ölbad und wickeln Sie es danach in Ölpapier.

Tauchen Sie das Gerät zur Reinigung keines- falls in Wasser oder andere Flüssigkeiten.

Entfernen Sie Ablagerungen an den Schutz- abdeckungen mit einer Bürste.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

9.2.1 Kettensägen-Anbausatz

Sägekette und Schwert auswechseln Das Schwert muss erneuert werden, wenn die Führungsnut des Schwerts abgenutzt ist. Gehen Sie hierzu wie in Kapitel „Montage von Schwert und Sägekette“ vor! Prüfen der automatischen Kettenschmierung Überprüfen Sie regelmäßig die Funktion der automatischen Kettenschmierung, um einer Überhitzung und damit verbundenen Beschädi- gung von Schwert und Sägekette vorzubeugen. Richten Sie dazu die Schwertspitze gegen eine glatte Oberfl äche (Brett, Anschnitt eines Baumes) und lassen Sie die Kettensäge laufen. Wenn sich während dieses Vorgangs eine zunehmende Ölspur zeigt, arbeitet die automatische Ketten- schmierung einwandfrei. Zeigt sich keine deutli- che Ölspur, lesen Sie bitte die entsprechenden Hinweise im Kapitel „Fehlersuche“! Wenn auch diese Hinweise nicht helfen, wenden Sie sich an unseren Service oder eine ähnlich qualifi zierte Werkstatt. Hinweis! Berühren Sie dabei nicht die Oberfl ä- che. Halten Sie einen ausreichenden Sicherheits- abstand (ca. 20 cm) ein Anl_GHH_E_20_Li_OA_SPK7.indb 16Anl_GHH_E_20_Li_OA_SPK7.indb 16 06.11.15 06:5406.11.15 06:54DE

Schärfen der Sägekette Ein eff ektives Arbeiten mit der Kettensäge ist nur möglich, wenn die Sägekette in gutem Zustand und scharf ist. Dadurch verringert sich auch die Gefahr eines Rückschlages. Die Sägekette kann bei jedem Fachhändler nach- geschliff en werden. Versuchen Sie nicht, die Sä- gekette selbst zu schärfen, wenn Sie nicht über ein geeignetes Werkzeug und die notwendige Erfahrung verfügen.

9.2.2 Heckenscheren-Anbausatz

Um stets beste Leistungen zu erhalten, sollten die Messer regelmäßig gereinigt und geschmiert werden. Entfernen Sie die Ablagerungen mit einer Bürste und tragen Sie einen leichten Ölfi lm auf (Abb. 35).

9.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_GHH_E_20_Li_OA_SPK7.indb 17Anl_GHH_E_20_Li_OA_SPK7.indb 17 06.11.15 06:5406.11.15 06:54DE

Gefahr! Vor der Fehlersuche ausschalten und Akku entfernen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti- gen können, wenden Sie sich an Ihre Service-Werkstatt. Störung Mögliche Ursache Behebung Gerät funktioniert nicht - Akku leer - Akku nicht korrekt eingesteckt - Akku laden - Akku entfernen und neu einstecken Gerät arbeitet inter- mittierend - Externer Wackelkontakt - Interner Wackelkontakt - Ein-/Ausschalter defekt - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen - Fachwerkstatt aufsuchen Sägekette trocken - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Öl nachfüllen - Öltankverschluss reinigen - Ölausfl usskanal frei machen Kette/Führungs- schiene heiß - Kein Öl im Tank - Entlüftung im Öltankverschluss ver- stopft - Ölausfl usskanal verstopft - Kette stumpf - Kette zu stark gespannt - Öl nachfüllen - Öltankverschluss reinigen - Ölausfl usskanal frei machen - Kette nachschleifen oder ersetzen - Kettenspannung prüfen Kettensäge rupft, vibriert oder sägt nicht richtig - Kettenspannung zu locker - Kette stumpf - Kette verschlissen - Sägezähne zeigen in die falsche Richtung - Kettenspannung einstellen - Kette nachschleifen oder ersetzen - Kette ersetzen - Sägekette neu montieren mit Zäh- nen in korrekter Richtung Anl_GHH_E_20_Li_OA_SPK7.indb 18Anl_GHH_E_20_Li_OA_SPK7.indb 18 06.11.15 06:5406.11.15 06:54DE

13. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Aus Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät An Aus Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Aus An Der Akku ist zu 85% aufgeladen und einsatzbereit. (Ladedauer 1,5 Ah Akku: 30 min) (Ladedauer 3,0 Ah Akku: 60 min) (Ladedauer 4,0 Ah Akku: 80 min) Danach wird auf eine Schonladung umgeschaltet bis zur vollständigen Ladung. (Ladedauer insgesamt 1,5 Ah Akku: ca. 40 min) (Ladedauer insgesamt 3,0 Ah Akku: ca. 75 min) (Ladedauer insgesamt 4,0 Ah Akku: ca. 100 min) Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade- gerät vom Netz. Blinkt Aus Anpassungsladung Das Ladegerät befi ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr als 1h. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen oder die Entladung eines erschöpften Akkus wurde fortgesetzt (Tiefenentladung) - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45° C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden. Blinkt Blinkt Fehler Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät. An An Temperaturstörung Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf. Anl_GHH_E_20_Li_OA_SPK7.indb 19Anl_GHH_E_20_Li_OA_SPK7.indb 19 06.11.15 06:5406.11.15 06:54DE

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand- stücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil- funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. Anl_GHH_E_20_Li_OA_SPK7.indb 20Anl_GHH_E_20_Li_OA_SPK7.indb 20 06.11.15 06:5406.11.15 06:54DE

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Schwert, Akku, Messerführung Verbrauchsmaterial/ Verbrauchsteile* Sägekette, Messer Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_GHH_E_20_Li_OA_SPK7.indb 21Anl_GHH_E_20_Li_OA_SPK7.indb 21 06.11.15 06:5406.11.15 06:54DE

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätz-

lich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Ge- währleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 7 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anl_GHH_E_20_Li_OA_SPK7.indb 22Anl_GHH_E_20_Li_OA_SPK7.indb 22 06.11.15 06:5406.11.15 06:54GB

4. Technische gegevens
