HASZNÁLATI ÚTMUTATÓ CS 1825 AL-KO

3. Plech adaptéru s upínacím hákem znovu

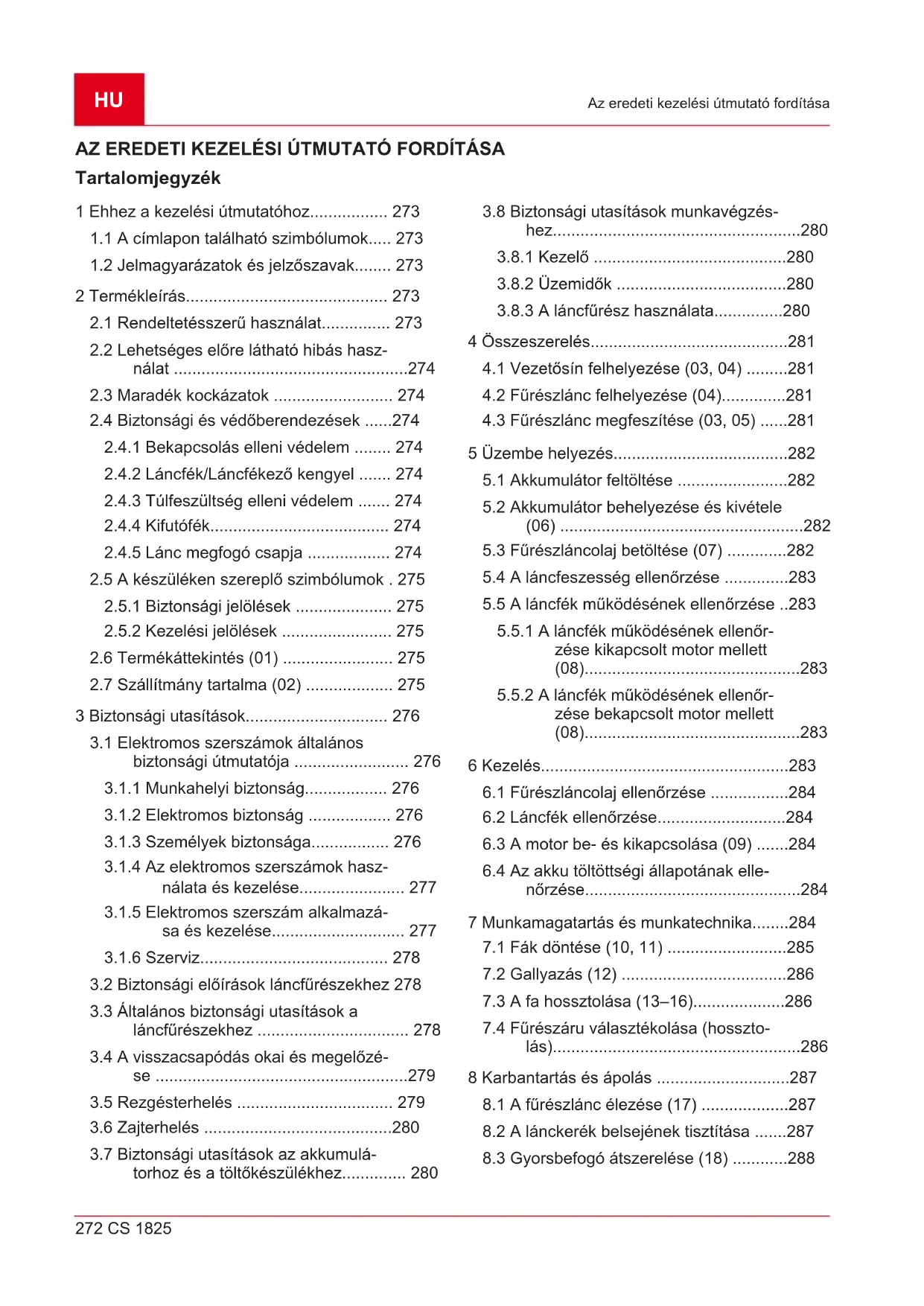

1.1 A címlapon található szimbólumok..... 273

1.2 Jelmagyarázatok és jelzőszavak........ 273

2 Termékleírás............................................ 273

2.1 Rendeltetésszerű használat............... 273

2.2 Lehetséges előre látható hibás hasz-

2.4 Biztonsági és védőberendezések ......274

2.4.1 Bekapcsolás elleni védelem ........ 274

2.4.2 Láncfék/Láncfékező kengyel ....... 274

2.4.3 Túlfeszültség elleni védelem ....... 274

2.4.4 Kifutófék....................................... 274

2.4.5 Lánc megfogó csapja .................. 274

2.5 A készüléken szereplő szimbólumok . 275

2.5.1 Biztonsági jelölések ..................... 275

2.5.2 Kezelési jelölések ........................ 275

3 Biztonsági utasítások............................... 276

3.1 Elektromos szerszámok általános

biztonsági útmutatója ......................... 276

3.1.1 Munkahelyi biztonság.................. 276

3.1.2 Elektromos biztonság .................. 276

3.1.3 Személyek biztonsága................. 276

3.1.4 Az elektromos szerszámok hasz-

nálata és kezelése....................... 277

3.1.5 Elektromos szerszám alkalmazá-

sa és kezelése............................. 277

3.1.6 Szerviz......................................... 278

3.2 Biztonsági előírások láncfűrészekhez 278

3.3 Általános biztonsági utasítások a

láncfűrészekhez ................................. 278

3.4 A visszacsapódás okai és megelőzé-

3.7 Biztonsági utasítások az akkumulá-

torhoz és a töltőkészülékhez.............. 280

3.8 Biztonsági utasítások munkavégzés-

3.8.3 A láncfűrész használata...............280

4 Összeszerelés...........................................281

4.1 Vezetősín felhelyezése (03, 04) .........281

4.2 Fűrészlánc felhelyezése (04)..............281

4.3 Fűrészlánc megfeszítése (03, 05) ......281

5 Üzembe helyezés......................................282

5.1 Akkumulátor feltöltése ........................282

5.2 Akkumulátor behelyezése és kivétele

(06) .....................................................282

5.3 Fűrészláncolaj betöltése (07) .............282

5.4 A láncfeszesség ellenőrzése ..............283

5.5 A láncfék működésének ellenőrzése ..283

5.5.1 A láncfék működésének ellenőr-

zése kikapcsolt motor mellett (08)...............................................283

5.5.2 A láncfék működésének ellenőr-

zése bekapcsolt motor mellett (08)...............................................283 6 Kezelés......................................................283

6.1 Fűrészláncolaj ellenőrzése .................284

6.2 Láncfék ellenőrzése............................284

6.3 A motor be- és kikapcsolása (09) .......284

6.4 Az akku töltöttségi állapotának elle-

nőrzése...............................................284 7 Munkamagatartás és munkatechnika........284

7.3 A fa hossztolása (13–16)....................286

7.4 Fűrészáru választékolása (hosszto-

lás)......................................................286 8 Karbantartás és ápolás .............................287

8.1 A fűrészlánc élezése (17) ...................287

8.2 A lánckerék belsejének tisztítása .......287

8.3 Gyorsbefogó átszerelése (18) ............288443162_a 273

Ehhez a kezelési útmutatóhoz

8.4 Vezetősín ellenőrzése, megfordítása

és kenése (19, 20) .............................288

8.5 Lánc karbantartási táblázat ................ 288

9 Hibaelhárítás............................................ 289 10 Szállítás ................................................... 289 11 Tárolás..................................................... 290

11.1 A gép tárolása .................................... 290

11.2 Az akkumulátor és a töltőkészülék tá-

A német változat esetében az eredeti üze- meltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmu- tató fordítása.

Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a beren- dezéssel kapcsolatos információra van szük- sége.

Másik személynek csak ezzel a kezelési út- mutatóval együtt adja tovább a készüléket.

Olvassa el és tartsa be a jelen kezelési útmu- tató biztonsági tudnivalóit és figyelmeztetése- it.

1.1 A címlapon található szimbólumok

Szimbó- lum Jelentés Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes mun- kavégzés és a hibamentes kezelés feltétele. Üzemeltetési útmutató Szimbó- lum Jelentés

A Li-ion akkumulátorokat kezelje óvatosan! Különösen a jelen útmu- tató szállításra, tárolásra és ártal- matlanításra vonatkozó utasításait tartsa be!

1.2 Jelmagyarázatok és jelzőszavak

VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredmé- nyezhet. VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – ki- sebb vagy közepesen súlyos sérüléseket ered- ményezhet. FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet. TUDNIVALÓ Az érthetőséget és a haszná- latot segítő, különleges tudnivalók.

Ez a kezelési útmutató egy akkumulátorral üze- meltetett kézi elektromos láncfűrészt mutat be. A készüléket csak a műszaki adatokban megha- tározott lítium-ion akkumulátorokkal és töltőkkel szabad használni. Az akkumulátorokkal és töltők- kel kapcsolatos további információkért lásd a kü- lön utasításokat:

Üzemeltetési útmutató 443130: Akkumuláto- rok

Üzemeltetési útmutató 443131: Töltőkészülé- kek FIGYELEM! A készülék és az akkumulátor károsodásának veszélye. Ha a készüléket nem megfelelő akkumulátorral üzemeltetik, akkor a készülék és az akkumulátor is károsodhat.

A készüléket csak az előírás szerinti akkumu- látorral használja.

2.1 Rendeltetésszerű használat

A láncfűrész kizárólag házi, hobbi és kerti hasz- nálatra szolgál. Ezen a területen a láncfűrészHU 274 CS 1825 Termékleírás könnyebb fafűrészelési munkákhoz használható, például:

tűzifa fűrészelésére Az akkus láncfűrész az elektromos hajtás alapján nemcsak a szabadban, hanem zárt helyiségek- ben is használható faanyagok fűrészeléséhez. Az útmutatóban megadottól eltérő használat nem rendeltetésszerű használatnak minősül. Ez a gép magáncélú használatra készült. Bár- mely más felhasználás, valamint az illetéktelen módosítások vagy átépítések nem megfelelő használatnak minősülnek, és a garancia kizárá- sát, valamint a megfelelőség elvesztését és a fel- használónak vagy harmadik feleknek okozott ká- rokért való felelősség elutasítását eredményezik a gyártó részéről. VIGYÁZAT! Sérülésveszély nem rendelte- tésszerű alkalmazás miatt! Ha a láncfűrészt idegen testeket tartalmazó fa- vagy egyéb anya- gok fűrészelésére használják, sérülés történhet.

A láncfűrészt csak könnyű fafűrészelési mun- kákhoz használja.

Fűrészelés előtt keresse meg a fában lévő idegen testeket, pl. szegeket, csavarokat, va- salatokat.

2.2 Lehetséges előre látható hibás

Ne vágjon le olyan ágakat, amelyek közvetle- nül vagy hegyes szöget bezárva a felhaszná- ló vagy más személyek felett található.

A fűrészlánc kenéséhez ne használjon fáradt olajat vagy ásványi olajat.

A készüléket robbanásveszélyes környezet- ben ne használja.

2.3 Maradék kockázatok

A készülék rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A ké- szülék típusából és felépítéséből adódóan a kö- vetkező veszélyek nem zárhatók ki.

A lánc szabadon lévő fogainak megérintése (vágási sérülés veszélye).

Hozzáférés a mozgó lánchoz (vágási sérülés veszélye).

A pajzs hirtelen és váratlan mozgása (vágási sérülés veszélye).

A lánc alkatrészeinek leválása (vágási / egyéb sérülések veszélye).

A megmunkált fa darabjainak leválása.

A hallás károsodása munka közben, ha a ke- zelő nem visel hallásvédőt.

2.4 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye a biztonsági és védőberendezések megváltoztatása miatt. A megváltoztatott biz- tonsági és védőberendezések miatt a láncfűrész használata közben súlyos sérülések keletkezhet- nek.

A biztonsági és védőberendezéseket ne ha- tástalanítsa!

Csak akkor dolgozzon a láncfűrésszel, ha minden biztonsági és védőberendezés meg- felelően működik.

2.4.1 Bekapcsolás elleni védelem

Ha a kezelő gyorsan egymásután többször is gázt ad, akkor a láncfűrész az elektronika és a fűrészlánc védelme érdekében néhány másod- percre kikapcsol. Ilyen esetben várjon addig, amíg a láncfűrészt ismét be lehet kapcsolni.

2.4.2 Láncfék/Láncfékező kengyel

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező ken- gyelen keresztül lép működésbe. A láncfék mű- ködésekor a fűrészlánc és a motor hirtelen leáll.

2.4.3 Túlfeszültség elleni védelem

A láncfűrészhez túlfeszültség elleni védelem tar- tozik, amely túlterhelés esetén kikapcsol. Rövid lehűlési fázis után a láncfűrészt ismét be lehet kapcsolni.

A mechanikus kifutófék össze van kapcsolva a láncfékkel, és a láncfűrész kikapcsolásakor gyor- san lefékezi a fűrészláncot. A mechanikus kifutófék megakadályozza az után- futó lánc által okozott sérüléseket.

2.4.5 Lánc megfogó csapja

Ha fűrészelés közben elszakad a fűrészlánc, ak- kor a lánc megfogó csapja elkapja a lánc elsza- badult végét, és megakadályozza a kezelő sze- mély kezének sérülését.443162_a 275 Termékleírás

2.5 A készüléken szereplő szimbólumok

2.5.1 Biztonsági jelölések

Szimbó- lum Jelentés A kezelésnél különös óvatosságot tanúsítson! Visszarúgás veszélye! A láncfűrészt ne működtesse egy kézzel! Esőben ne használja! Nedvességtől óvni kell! Viseljen védősisakot, hallásvédőt és szemvédőt! Viseljen védőkesztyűt! Viseljen erős cipőt! Üzembe helyezés előtt olvassa el a kezelési útmutatót! A láncfűrészt mindig két kézzel mű- ködtesse!

2.5.2 Kezelési jelölések

Szimbó- lum Jelentés Fűrészlánc lazítása (-) és megfeszí- tése (+). Központi zár meghúzása. Szimbó- lum Jelentés A fűrészlánc mozgásának iránya (a lánckerék borítása alatt)

2.6 Termékáttekintés (01)

Sz. Alkatrész 1 Láncvédő 2 Vezetősín 3 Fűrészlánc 4 Láncfékkengyel (kézvédő) 5 Kengyelfogantyú 6 A láncolajtartály figyelőablaka 7 A láncolajtartály zárja 8 Töltöttségiszint-kijelző 9 Leállító gomb 10 Gázkar 11 Hátsó markolat 12 Motor 13 A láncfogaskerék borítása 14 Gyorsbefogó központi zárral és forgó- gyűrűvel 15 Karmos ütköző 16 Akkumulátor* 17 Akkumulátor-töltő*

• Nem a kiszerelés része, azonban a következő cikkszámok alatt megrendelhető: lásd a műszaki adatokat.

2.7 Szállítmány tartalma (02)

TUDNIVALÓ Az akkumulátor és a töltőké- szülék nem része a szállítmánynak, ezeket külön kell megvásárolni. A szállítmány az alább felsorolt tételeket tartal- mazza. Ellenőrizze, hogy minden tétel megvan-e: Sz. Alkatrész 1 Akkumulátoros láncfűrész 2 Vezetősín 3 FűrészláncHU 276 CS 1825 Biztonsági utasítások Sz. Alkatrész 4 Láncvédő 5 Üzemeltetési útmutató

3 BIZTONSÁGI UTASÍTÁSOK

3.1 Elektromos szerszámok általános

biztonsági útmutatója FIGYELMEZTETÉS! Olvassa el az ehhez az elektromos eszközhöz tartozó összes biz- tonsági utasítást, illusztrációt és műszaki adatot. A következő útmutatások és utasítások betartásánál elkövetett mulasztások elektromos áramütést, tüzet, illetve súlyos sérüléseket okoz- hatnak.

Őrizzen meg a jövőre minden biztonsági útmutatást és utasítást. A biztonsági útmutatásokban alkalmazott „elekt- romos szerszám” fogalom hálózati üzemeltetésű (hálózati vezetékkel rendelkező) vagy akkumulá- toros (hálózati vezeték nélküli) elektromos szer- számokra vonatkozik.

3.1.1 Munkahelyi biztonság

A munkaterületét tartsa tisztán és jól meg- világítva. A rendetlenség vagy a megvilágí- tatlan munkaterületek balesetekhez vezethet- nek.

Az elektromos szerszámot ne használja robbanásveszélyes környezetben, amely- ben gyúlékony folyadékok, gázok vagy porok találhatók. Az elektromos szerszá- mok szikrát keltenek, amelyek a port vagy a gőzöket felgyújthatják.

Az elektromos szerszám használata köz- ben a gyermekeket és más személyeket tartsa távol. Mással való foglalkozás esetén elveszítheti az elektromos készülék fölötti el- lenőrzést.

3.1.2 Elektromos biztonság

Az elektromos szerszám hálózati dugójá- nak illeszkednie kell a csatlakozóaljzatba. A hálózati dugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapterdugót védőérintkezős elektromos szerszámokkal együtt. A változtatás nélküli dugaszok és hozzáillő csatlakozóaljzatok csökkentik az áramütés kockázatát.

Kerülje a testi érintkezést földelt felületek- kel, mint például csövekkel, fűtőtestekkel, tűzhelyekkel és hűtőszekrényekkel. Foko- zott az áramütés veszélye, ha a teste földel- ve van.

Az elektromos szerszámokat óvja az eső- től és nedvességtől. Víz behatolása a az elektromos szerszámba növeli az áramütés kockázatát.

Ne használja a kábelt a rendeltetésétől el- térően az elektromos szerszám szállításá- hoz, felakasztásához vagy a dugónak a csatlakozóaljzatból való kihúzásához. A csatlakozókábelt hőtől, olajtól, éles pere- mektől vagy mozgó alkatrészektől óvni kell. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.

Ha elektromos szerszámmal a szabadban dolgozik, szabadban is használható hosz- szabbítókábelt alkalmazzon. A szabadban történő használatra alkalmas hosszabbítóká- bel csökkenti az áramütés kockázatát.

Ha az elektromos szerszám nedves kör- nyezetben való működtetése nem kerülhe- tő el, akkor alkalmazzon hibaáram-védő- kapcsolót. A hibaáram-védőkapcsoló alkal- mazása csökkenti az áramütés kockázatát.

3.1.3 Személyek biztonsága

Legyen óvatos, ügyeljen arra, amit tesz, és dolgozzon figyelmesen az elektromos szerszámmal. Ne használjon elektromos szerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Egy pil- lanatnyi figyelmetlenség az elektromos szer- szám használatakor komoly sérülésekhez ve- zethet.

Viseljen személyi védőfelszerelést és min- denkor védőszemüveget. A személyi védő- felszerelés, mint például a pormaszk, a csúszásmentes biztonsági cipő, munkavédel- mi sisak vagy hallásvédő, az elektromos szerszám fejtájától és alkalmazásától függő- en csökkenti a sérülések kockázatát.

Kerülje el az akaratlan üzembe helyezést. Győződjön meg, hogy a villamos szer- szám ki van kapcsolva, mielőtt a hálózat- ba és/vagy az akkumulátorhoz csatlakoz- tatja, felveszi vagy tartja. Ha szállítás köz- ben az ujját az elektromos szerszám kapcso- lóján tartja, vagy az elektromos készüléket bekapcsolva csatlakoztatja a hálózatra, ez balesetekhez vezethet.

Mielőtt az elektromos szerszámot bekap- csolja, távolítsa el a beállító szerszámokat és a csavarkulcsot. Az elektromos készülék443162_a 277 Biztonsági utasítások egyik forgó készülékrészben található szer- szám vagy kulcs sérülésekhez vezethet.

Kerülje el a rendellenes testtartást. Gon- doskodjon biztonságos állásról, és mindig legyen egyensúlyban. Ezáltal váratlan hely- zetekben az elektromos szerszámot jobban tudja ellenőrzés alatt tartani.

Viseljen megfelelő ruházatot. Ne hordjon bő ruházatot vagy ékszert. Tartsa távol a haját és a ruháját a mozgó alkatrészektől. A bő ruhát, ékszert vagy hosszú hajat elkap- hatja a szerszám valamelyik mozgó része.

Ha porelszívó és porgyűjtő berendezések felszerelése lehetséges, akkor azokat is használni kell a megfelelő módon. A porel- szívás alkalmazása a por által okozott veszé- lyeket is csökkentheti.

Ne ringassa magát a hamis biztonság kép- zetébe, és soha ne hagyja figyelmen kívül az elektromos szerszámok biztonsági sza- bályait még akkor sem, ha többszöri hasz- nálat után kap megbízást az elektromos szerszám használatára. A figyelmetlen ke- zelés a másodperc tört része alatt okozhat súlyos sérüléseket.

3.1.4 Az elektromos szerszámok használata

Ne terhelje túl az elektromos készüléket. A munkához az arra szolgáló elektromos szerszámot alkalmazza. A megfelelő elekt- romos szerszámmal a megadott teljesítmény- tartományban jobban és biztonságosan dol- gozhat.

Ne használjon olyan elektromos szerszá- mot, amelynek kapcsolója hibás. Olyan elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyes, és javításra szo- rul.

Húzza ki a dugót a csatlakozóaljzatból és/ vagy távolítsa el a kivehető akkumulátort, mielőtt a készüléken beállításokat végez, kicseréli a behelyezhető szerszámokat vagy az elektromos készüléket elrakja. Ezek az óvintézkedések meggátolják az elektromos szerszám véletlenszerű elindítá- sát.

A használaton kívüli elektromos szerszá- mokat ne tárolja gyermeke által elérhető helyen. Ne engedje, hogy az elektromos készüléket olyan személyek használják, akik a készüléket nem ismerik vagy a jelen útmutatásokat nem olvasták. Az elektro- mos szerszámok tapasztalatlan személyek kezében veszélyesek.

Az elektromos készülékeket és használati eszközöket gondosan kezelje. Ellenőrizze, hogy a forgó részek kifogástalanul mű- ködnek-e és nem akadnak meg, hogy az alkatrészek törtek-e el vagy oly mértékben sérültek-e, hogy az elektromos szerszám működését befolyásolják. A sérült része- ket az elektromos készülék használata előtt javíttassa meg. A helytelenül karban- tartott elektromos szerszámok sok balesetet okoznak.

A vágószerszámokat tartsa élesen és tisz- tán. A gondosan ápolt, éles vágóélű vágó- szerszámok kevésbé szorulnak, és könnyeb- ben irányíthatók.

Használjon a jelen útmutatásoknak megfe- lelő elektromos szerszámot, használati eszközöket és betétszerszámokat. Ennek során vegye figyelembe a munkafeltétele- ket és a végzendő tevékenységet. Az elekt- romos szerszámok rendeltetésellenes hasz- nálata veszélyes helyzetekhez vezethet.

A markolatok és a markolatfelületek min- dig legyenek szárazak, tiszták, olaj- és zsírmentesek. A csúszós fogantyúk és fo- gantyúfelületek váratlan helyzetekben nem teszik lehetővé az elektromos eszköz bizton- ságos kezelését és irányítását.

3.1.5 Elektromos szerszám alkalmazása és

Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Tűz- veszélyt okoz, ha egy adott akkumulátorfajtá- hoz alkalmas töltőkészüléket más akkumulá- torokhoz használják.

Az elektromos szerszámokban csak az azokhoz való akkumulátorokat alkalmaz- za. Másfajta akkumulátorok alkalmazása sé- rülésekhez és tűzveszélyhez vezethet.

A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsok- tól, tűktől, csavaroktól vagy más fémtár- gyaktól, amelyek az érintkezők áthidalását okozhatják. Az akkumulátorok érintkezői kö- zötti rövidzárlat égési sérülésekhez vagy tűz- höz vezethet.

Hibás alkalmazás esetén az akkumulátor- ból folyadék távozhat. Kerülje a folyadék- kal való érintkezést. Véletlen érintkezés esetén vízzel öblítse le. Ha a folyadék a szembe kerül, kérjen orvosi segítséget is.HU 278 CS 1825 Biztonsági utasítások Az akkumulátorból kikerülő folyadék a bőr in- gerléséhez vagy égési sérülésekhez is vezet- het.

Sérült vagy megváltoztatott akkumulátort ne használjon. A sérült vagy megváltoztatott akkumulátorok váratlanul viselkedhetnek és tüzet, robbanást vagy sérülésveszélyt okoz- hatnak.

Az akkumulátort ne tegye ki nyílt láng vagy magas hőmérsékletek hatásának. A tűz vagy a 130°C feletti hőmérséklet robba- nást okozhat.

Kövesse a töltésre vonatkozó összes uta- sítást, és az akkumulátort vagy az akku- mulátoros szerszámot soha ne töltse az üzemeltetési útmutatóban megadott hő- mérsékleti tartományon kívül. Nem megfe- lelő töltés vagy a megengedett hőmérsékleti tartományon kívül történő töltés károsíthatja az akkumulátort és fokozza a tűzveszélyt.

Elektromos szerszámát csak szakképzett személyzettel és eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja az elektromos szerszám biztonságos használa- tának megőrzését.

Sérült akkumulátoron soha ne végezzen karbantartást. Az akkumulátor minden kar- bantartására csak a gyártó vagy az arra feljo- gosított ügyfélszolgálati helyek jogosultak.

3.2 Biztonsági előírások láncfűrészekhez

Minden testrészét tartsa távol a működő fűrész láncától. Győződjön meg a fűrész indítása előtt arról, hogy a fűrészlánc semmihez nem ér hozzá. A láncfűrésszel végzett munka közben egyetlen pillanatnyi fi- gyelmetlenség is a ruházat vagy testrészek fűrészláncba csípődését okozhatja.

A láncfűrészt jobb kezével mindig a hátsó fogónál, bal kezével az első fogónál tart- sa. A láncfűrész fordított munkahelyzetben való tartása esetén megnő a sérülések koc- kázata, ezért azt soha nem szabad alkalmaz- ni.

A láncfűrészt csak a szigetelt fogófelüle- teknél fogja meg, mert a fűrészlánc rejtett elektromos vezetékekkel érintkezhet. A fű- részlánc áramvezető vezetékkel való érintke- zése miatt a készülék fémes részei feszült- ség alá kerülhetnek, ami áramütést okozhat.

Viseljen szemvédőt. Ezenkívül a hallás, fej, kéz és láb védelme érdekében további védőfelszerelések használata ajánlott. A megfelelő védőruházat csökkenti a kirepülő forgács és a fűrészlánc véletlen érintése okozta sérülésveszélyt.

Ne használja a láncfűrészt fán, létrán, te- tőn vagy instabil felületen. Az ilyen módon történő üzemeltetés esetén súlyos sérülésve- szély áll fenn.

Mindig ügyeljen stabil pozíciójára, és csak akkor használja a láncfűrészt, ha szilárd, biztonságos, sík felületen áll. A csúszós vagy instabil felületek az egyensúly elvesz- téshez vagy a láncfűrész feletti uralom el- vesztéséhez vezethetnek.

Ha feszül a vágott ág, vágás közben szá- mítson esetleges visszacsapódására. Ami- kor a faszálakban lévő feszültség megszűnik, a megfeszített ág eltalálhatja a felhasználót, és/vagy a láncfűrész feletti uralom elveszté- sét okozhatja.

Legyen különösen óvatos aljnövényzet és fiatal fák vágásakor. A vékony anyag a fű- részláncba akadhat és megütheti vagy kibil- lentheti Önt az egyensúlyából.

A láncfűrészt első fogójánál fogva, kikap- csolt állapotban szállítsa úgy, hogy a fű- részláncot testétől ellenkező irányban tartja. Szállítás vagy tárolás közben min- dig legyen a láncfűrészen a védőtakaró. A láncfűrész gondos kezelése csökkenti a moz- gó fűrészlánc véletlen érintésének valószínű- ségét.

Tartsa be a kenési és láncfeszítési utasítá- sokat, valamint a vezetősín és a lánc cse- réjére vonatkozó utasításokat. A szaksze- rűtlenül feszített vagy kent lánc elszakadhat vagy növeli a visszacsapódás kockázatát.

Csak fa fűrészelésére használja a szer- számmal. A láncfűrészt csak rendelte- tésszerűen használja. Például: Ne hasz- nálja fém, műanyag, fal vagy nem fából lé- vő építőanyag vágására. A láncfűrész nem rendeltetésszerű használata veszélyes hely- zeteket okozhat.

Ne próbáljon meg fát kivágni, amíg nincs tisztában a kockázatokkal és azok elkerü- lésével. A felhasználó vagy más személyek súlyosan megsérülhetnek a leeső fa miatt.

3.3 Általános biztonsági utasítások a

láncfűrészekhez A láncfűrész anyagmaradványoktól való meg- tisztítása, tárolása vagy karbantartása során443162_a 279 Biztonsági utasítások tartsa be az összes utasítást. Győződjön meg arról, hogy a kapcsoló ki van kapcsolva és az akkumulátor el van távolítva. A láncfűrész vá- ratlan működése a lerakódások eltávolítása vagy a karbantartás során súlyos sérüléseket okozhat.

3.4 A visszacsapódás okai és megelőzése

Visszarúgás keletkezhet, ha a vezetősín csúcsa tárgyat érint vagy hajlik a fa és a fűrészlánc a vá- gatba szorul. A sín hegyével való érintkezés bizonyos esetek- ben váratlan, hátrafelé irányuló reakciót eredmé- nyezhet, amelynél a vezetősín felfelé és a fel- használó felé mozdul. A fűrészláncnak a vezetőrúd felső élén való el- akadása következtében a sín hirtelen vissza- csapódhat a felhasználó irányába. Minden ilyen reakció ahhoz vezethet, hogy el- veszti a fűrész feletti uralmat és súlyosan megsé- rülhet. Ne bízza magát csak a láncfűrészbe épí- tett biztonsági berendezésekre. A láncfűrész fel- használójaként különféle intézkedéseket kell ten- nie a baleset- és sérülésmentes munkavégzés érdekében. A visszarúgás a láncfűrész helytelen vagy hibás használatának következménye. A visszacsapó- dás megfelelő, az alábbiakban leírt óvintézkedé- sekkel megakadályozható:

Tartsa mindkét kezével szorosan a fűrészt úgy, hogy a hüvelykujja és a többi ujja a láncfűrész fogóit körbefogják. Helyezze testét és karját abba a pozícióba, amely- ben a visszacsapó erőt képes felfogni. Megfelelő intézkedések megtétele esetén a felhasználó képes uralni a visszacsapási erő- ket. Soha ne engedje el a láncfűrészt.

Kerülje a nem természetes testtartást és ne végezzen fűrészelést vállmagasság fe- lett. Így elkerülhető a síncsúccsal való vélet- len érintkezés és jobban ellenőrizhető a lánc- fűrész váratlan helyzetekben.

Mindig használja a gyártó által előírt tarta- léksíneket és fűrészláncokat. A hibás tarta- léksínek és fűrészláncok a lánc elszakadását vagy visszarúgását okozhatják.

Tartsa be a gyártói utasításokat a fűrész- lánc élezésekor, karbantartásakor. A túl alacsony mélységkorlátozó növeli a vissza- csapódás lehetőségét.

Rezgés miatti veszély A készülék használata közben a tényleges rezgéskibocsátási érték a gyártó által mega- dott értéktől eltérhet. Használat előtt, ill. köz- ben vegye figyelembe a következő befolyá- soló tényezőket:

A készüléket rendeltetésszerűen hasz- nálják?

Az anyag vágása, ill. előkészítése a meg- felelő módon és formában történik?

A készülék a szokásos üzemi állapotban található?

A vágószerszám megfelelően meg van élezve, ill. a megfelelő vágószerszám van beszerelve?

A tartófogantyú és az opcionális vibrációs fogantyú fel van szerelve és ezek szilár- dan vannak a készülékre erősítve?

A készüléket csak az adott munka elvégzé- séhez szükséges fordulatszámmal működ- tesse. Kerülje a maximális fordulatszámot a zaj és a rezgések csökkentése érdekében.

Szakszerűtlen használat és karbantartás mi- att a készülék által kibocsátott zaj és a rez- gés fokozódhat. Ez egészségkárosodást okoz. Ilyen esetben azonnal kapcsolja ki a készüléket, majd egy hivatalos szervizben ja- víttassa meg.

A rezgés miatti terhelés mértéke az elvég- zendő munkától, ill. a készülék használatától függ. Mérlegelje a helyzetet és iktasson be megfelelő munkaszüneteket. Ezzel jelen- tősen csökkenthető a teljes munkaidő alatt kapott rezgés miatti terhelés mértéke.

A készülék tartós használata esetén a kezelő rezgéseknek van kitéve, ami vérkeringési problémákhoz (az ujjak elfehéredéséhez) ve- zethet. Ennek a kockázatnak az elkerülésé- hez viseljen kesztyűt és tartsa melegen a ke- zét. Ha az ujjak elfehéredése tapasztalható, azonnal forduljon orvoshoz. A tünetekhez tar- toznak: érzéketlenség, az érzékelőképesség elvesztése, bizsergés, viszketés, fájdalom, elgyengülés, a bőr színének vagy állapotá- nak megváltozása. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust érintik. Alacsonyabb hőmérsékleten a ve- szély fokozódik.

Iktasson be a munkanapba hosszabb szüne- teket, hogy a zajtól és a rezgésektől való re- generálódás lehetséges legyen. A munkát úgy tervezze meg, hogy az erős rezgést keltő készülékek használata több napra legyen el- osztva.HU 280 CS 1825 Biztonsági utasítások

Ha a készülék használata közben a kezeinél kellemetlen érzése lenne vagy a bőre elszí- neződne, akkor azonnal szakítsa meg a mun- kavégzést. Iktasson be megfelelő pihenőket. Megfelelő hosszúságú pihenő nélkül kéz-kar- rezgésszindrómát tapasztalhat.

Minimalizálja a rezgésekből adódó kockáza- tot. A készüléket a kezelési útmutatóban ta- lálható utasítások szerint gondozza.

Ha a készüléket gyakran használják, lépjen kapcsolatba a szakkereskedővel antivibráci- ós tartozékok (pl. fogantyúk) beszerzése ér- dekében.

Kerülje el a készülékkel 10°C alatti hőmér- sékleteken történő munkavégzést. Egy mun- katervben határozza meg, hogy hogyan kor- látozható a rezgés okozta terhelés.

A készülék használata közben bizonyos mértékű zajterhelés elkerülhetetlen. Nagy zajjal járó mun- kákat csak az engedélyezett és erre a célra meg- határozott időpontokban végezzen. Tartson zaj- mentes szüneteket és a munka időtartamát csak a legszükségesebb mértékre korlátozza. Saját személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell vi- selni.

3.7 Biztonsági utasítások az

akkumulátorhoz és a töltőkészülékhez Tartsa be az akkumulátorra és a töltőkészülékre vonatkozó biztonsági utasításokat a külön keze- lési útmutatókban. Lásd:

Üzemeltetési útmutató 443130: Akkumuláto- rok

Üzemeltetési útmutató 443131: Töltőkészülé- kek

3.8 Biztonsági utasítások munkavégzéshez

Tartsa be az adott országban érvényes biz- tonsági előírásokat, pl. a szakmai szerveze- tek, a társadalombiztosítók, munkavédelmi hatóságok előírásait.

Csak megfelelő napfény vagy jó megvilágítás mellett dolgozzon.

A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) – botlásveszély.

Más személyek baleseteiért és azok tulajdo- náért a használó viseli a felelősséget.

Ha első alkalommal dolgozik láncfűrésszel:

Az eladóval vagy egy másik szakember- rel magyaráztassa el, hogyan kell bánni a láncfűrésszel, vagy vegyen részt egy tan- folyamon.

Az első használat előtt gyakorolja lega- lább a gömbfa vágását egy fűrészbakon vagy állványon.

16 évnél fiatalabb gyermekek és a kezelési útmutatót nem ismerő személyek a gépet nem használhatják.

A láncfűrészt használó személynek kipihent- nek, egészségesnek és jó állapotban lévőnek kell lennie. Ha valaki egészségügyi okok mi- att erőkifejtésre nem alkalmas, orvos vélemé- nyét kell kérni arról, hogy a láncfűrésszel való munkavégzés lehetséges-e.

Tartsa be az adott országban a láncfűrészekkel végzett munka időtartamára vonatkozó előíráso- kat. A láncfűrészekkel végzett munka időtartamát nemzeti és helyi előírások korlátozhatják.

3.8.3 A láncfűrész használata

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések for- dulhatnak elő.

A láncfűrészt csak akkor használja, ha az tel- jesen össze van szerelve.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük. FIGYELMEZTETÉS! Sérülésveszély a láncfűrész véletlen elindulása miatt. A véletle- nül elinduló láncfűrész súlyos sérüléseket okoz- hat. Éppen ezért távolítsa el az akkut:

ellenőrzési, beállítási és tisztítási munkák esetén

a vágógarnitúrán végzett munkák esetén

a láncfűrész lerakása esetén

karbantartási és javítási munkák esetén

veszély esetén443162_a 281 Összeszerelés

Sohase dolgozzon egyedül.

Mindig tartson készenlétben elsősegélydo- bozt esetleges balesetek esetére.

Kerülje olyan fémtárgyak érintését, amelyek a talajban találhatók, vagy azokkal elektro- mos vezető kapcsolatban vannak.

A személyes védőfelszerelés részei:

hallásvédő (pl. fülvédő), különösen napi 2,5 órát meghaladó munkaidő esetén

védőszemüveg vagy a védősisak arcvé- dője

védőnadrág vágásvédő betéttel

munkavédelmi cipő jól tapadó talppal és acélkaplival

A láncfűrészt ne használja vállmagasság fö- lött, mert a biztonságos kezelés így nem le- hetséges.

A munkaállás megváltoztatásakor a motort kapcsolja ki és a láncvédőt helyezze fel.

A használaton kívüli láncfűrészekre mindig helyezze fel a láncvédőt és távolítsa el az ak- kut.

A láncfűrészt csak kikapcsolt állapotban he- lyezze le.

A láncfűrészt ne használja fa emelésére vagy mozgatására.

A vezetőlemez hosszánál vastagabb fatör- zseket csak szakember fűrészelhet.

Csak járó fűrészlánccal fogjon hozzá a vá- gáshoz, soha ne kapcsolja be a láncfűrészt ráillesztett fűrészlánccal.

Ügyeljen arra, hogy ne kerüljön fűrészlánco- laj a talajba.

Esőben, hóban vagy viharban ne végezzen fűrészelési munkákat.

A biztonsági és védőberendezéseket soha ne iktassa ki. 4 ÖSSZESZERELÉS FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Egy nem teljesen összeszerelt láncfűrész használata esetén súlyos személyi sérülések for- dulhatnak elő.

A láncfűrészt csak akkor használja, ha az tel- jesen össze van szerelve.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük. VIGYÁZAT! Vágási sérülések veszélye. A fűrészlánc éles szélei szerelés közben vágott sé- rüléseket okozhatnak.

Az összeszerelés megkezdése előtt vegye ki az akkumulátort.

A fűrészlánc és a vezetősín szerelése előtt viseljen munkavédelmi kesztyűt.

4.1 Vezetősín felhelyezése (03, 04)

1. A lánckerék kioldása érdekében húzza a kéz-

védőt (03/1) a fogantyúhoz (03/A).

2. A központi zárat (03/2) forgassa el az óra já-

rásával ellentétes irányban, majd a borítással (03/3) együtt vegye le.

3. A vezetősínt (04/1) helyezze fel a vezető-

csapra (04/2) és annyira húzza hátra, hogy a fűrészláncot fel lehessen szerelni.

4.2 Fűrészlánc felhelyezése (04)

1. A fűrészláncot helyezze a láncfogaskerékre

(04/3) és a vezetősín (04/1) hornyába.

2. A fűrészláncot vezesse körbe a lánc vezető-

sínének csúcsa körül. A fűrészláncnak a ve- zetősín aljánál kissé be kell lógnia.

4.3 Fűrészlánc megfeszítése (03, 05)

TUDNIVALÓ A fűrészlánc megfelelő feszíté- sű, ha:

a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható.

a vezetősín közepén 3–4 mm-rel megemel- hető.

1. Ellenőrizze a fűrészlánc illeszkedését, hogy

helyesen fekszik-e a láncfogaskeréken és a vezetősínen.

2. Helyezze fel a borítást (03/3), majd kissé

húzza meg a központi zárat (03/2).HU 282 CS 1825 Üzembe helyezés

3. A forgógyűrűt (03/4) forgassa a borítás (03/3)

felé úgy, hogy a két háromszög egymással szemben legyen (03/b).

4. Forgassa a központi zárat (05/2) az óramuta-

tó járásával egyező irányban. Közben a köz- ponti zárat ne húzza ki egészen vagy ne for- gassa visszafelé.

5. A forgógyűrűt (05/3) annyira forgassa el az

óra járásával egyező irányban, hogy a fű- részlánc az előzőekben leírtak szerint megfe- lelően feszes legyen.

6. Forgassa el a központi zárat (05/2) az óra-

mutató járásával egyező irányban addig, amíg nem rögzül.

VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A fűrészlánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz- szes biztonsági utasítást és kezelési útmuta- tót. FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Ha a láncfűrészen sérült alkatrészek ta- lálhatók, súlyos sérülések fordulhatnak elő.

Minden használat előtt szemrevételezéssel ellenőrizze, hogy a láncfűrész teljesen össze van-e szerelve, és hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. A biz- tonsági és védőberendezéseknek épeknek kell lenniük.

5.1 Akkumulátor feltöltése

Ügyeljen a töltési üzemmód hőmérsékleti tarto- mányára, lásd a műszaki adatokat. TUDNIVALÓ Részletes információért olvas- sa el az akkumulátor és a töltő külön kezelési út- mutatóját:

Üzemeltetési útmutató 443130: Akkumuláto- rok

Üzemeltetési útmutató 443131: Töltőkészülé- kek

5.2 Akkumulátor behelyezése és kivétele

(06) FIGYELEM! Az akkumulátor károsodásának veszélye. Ha használat után az akku a gépben marad, akkor emiatt az akku károsodhat.

Közvetlenül a használat után az akkut húzza ki a gépből és tárolja fagytól védett helyen.

Az akkut közvetlenül csak a munka megkez- dése előtt tegye be a gépbe. Akkumulátor behelyezése

1. Az akkumulátort (06/1) felülről kattanásig (06/

b) tolja be az akkumulátornyílásba. Az akkumulátor kihúzása

1. Az akkumulátoron lévő kioldógombot (06/2)

nyomja meg és tartsa lenyomva.

2. Húzza ki az akkumulátort (06/b).

5.3 Fűrészláncolaj betöltése (07)

FIGYELEM! A láncfűrész károsodásának ve- szélye. A láncfűrész súlyosan károsodik, ha nincs vagy túl kevés olaj található a tartályban, vagy ha beszáradt/ragacsos. A beszáradt/raga- csos fűrészláncolaj károsíthatja az olajvezető al- katrészeket és az olajszivattyút. Károsodás elő- fordulhat fáradt olaj használata esetén is. Fáradt olaj használata környezeti károkat okozhat!

Az üzembe helyezéshez töltsön be fűrészlán- colajat a tartályba.

Ne használjon fáradt olajat!

Legkésőbb minden akkumulátorcsere esetén töltse fel újra a tartályt fűrészláncolajjal. A fűrészláncot és a vezetősínt egy automatikus olajozórendszer működés közben folyamatosan olajozza. A fűrészláncolaj véd a korróziótól és az idő előtti kopástól. A fűrészlánc megfelelő kené- séhez mindig elegendő fűrészláncolajnak kell lennie a tartályban. A fűrészlánc és a vezetősín kenéséhez kizárólag környezetkímélő, biológiailag lebomló minőségi fűrészláncolajat használjon, amelyet engedélye- zett és megjelölt tartályokban kell szállítani és tá- rolni. Minden munkakezdés előtt és minden akkumulá- torcsere alkalmával ellenőrizze az olajszintet, és ha szükséges, töltsön be fűrészláncolajat:

1. Az olajtartály figyelőablakában (07/1) elle-

nőrizze az olajszintet. Az olajnak mindig lát- hatónak kell lennie. A minimális és maximális olajszintnél kevesebb vagy több nem lehet a tartályban.443162_a 283 Kezelés

2. A betöltőcsonkon (07/2) keresztül töltsön utá-

na fűrészlánchoz való kenőolajat.

5.4 A láncfeszesség ellenőrzése

A láncfeszességet gyakran ellenőrizze, mivel a fűrészláncok megnyúlnak. Üzemi hőmérsékleten a fűrészlánc megnyúlik és belóg. A fűrészlánc megfeszítése: lásd Fejezet 4.3 "Fűrészlánc meg- feszítése (03, 05)", oldal281. TUDNIVALÓ A fűrészlánc megfelelő feszíté- sű, ha:

a vezetősín alsó részére ráfekszik, és kézzel könnyedén elhúzható.

a vezetősín közepén 3–4 mm-rel megemel- hető. VIGYÁZAT! Sérülésveszély a fűrészlánc leugrása következtében! Egy nem eléggé fe- szes fűrészlánc működés közben leugorhat és sérüléseket okozhat.

Gyakran ellenőrizze a láncfeszességet. A láncfeszesség nem elegendő ha a láncsze- mek kilépnek a vezetősín alsó részén lévő horonyból.

A fűrészláncot szakszerűen húzza meg.ha a láncfeszesség nem elegendő.

5.5 A láncfék működésének ellenőrzése

A láncfűrészhez kézi láncfék tartozik, amely pl. visszarúgás (kickback) esetén a láncfékező ken- gyelen keresztül lép működésbe. A láncfék működésekor a fűrészlánc és a motor hirtelen leáll. VESZÉLY! Életveszély gondatlan kezelés miatt! A láncfűrész elővigyázatlan és előre nem látott mozgásai miatt a legsúlyosabb, akár halá- los sérülések fordulhatnak elő.

A láncfűrésszel biztonságtudatosan és nagy odafigyeléssel dolgozzon.

A láncfék kioldásakor ne nyomjon meg kap- csolót. FIGYELMEZTETÉS! Életveszély és a leg- súlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. visz- szarúgás (kickback) esetén a mozgó fűrészlánc nagyon súlyos, akár halálos sérüléseket is okoz- hat.

Minden munkakezdés előtt ellenőrizze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati mű- helyben ellenőriztesse a láncfűrészt.

5.5.1 A láncfék működésének ellenőrzése

kikapcsolt motor mellett (08)

1. Húzza ki a készülékből az akkumulátort: lásd

Fejezet 5.2 "Akkumulátor behelyezése és ki- vétele (06)", oldal282.

2. A láncfék kioldásához a láncfékkengyelt

(08/1) húzza (08/a) a kengyelfogantyú (08/2) irányába. A fűrészlánc kézzel áthúzható.

3. A láncfék bekapcsolásához a láncfékkengyelt

(08/1) nyomja előre (08/b). A fűrészláncnak nem szabad áthúzhatónak lennie.

5.5.2 A láncfék működésének ellenőrzése

bekapcsolt motor mellett (08) TUDNIVALÓ A láncfűrész minden bekap- csolása előtt a láncféket lazítsa meg.

1. A láncfűrészt biztosan és erősen tartsa a

kengyelfogantyúnál és a fogantyúnál.

2. Oldja ki a láncféket.

3. Kapcsolja be a motort.

4. A láncfékkengyelt (08/1) nyomja (08/b) előre.

A fűrészláncnak és a motornak azonnal le kell állnia. 6 KEZELÉS VESZÉLY! Életveszély és súlyos sérülé- sek veszélye. A biztonsági utasítások és a keze- lési utasítások ismeretének hiánya a legsúlyo- sabb, akár halálos sérülésekhez vezethet.

A fűrészlánc használata előtt olvassa el és tartsa be a jelen kezelési útmutatóban és más megemlített útmutatókban található ösz- szes biztonsági utasítást és kezelési útmuta- tót.HU 284 CS 1825 Munkamagatartás és munkatechnika FIGYELMEZTETÉS! A hibás készülék sé- rülésveszéllyel jár. Egy hibás készülék üzemel- tetése súlyos sérülésekhez és a készülék károso- dásához vezethet.

A készüléket csak akkor működtesse, ha az nem hibás vagy sérült, és egyetlen alkatré- sze sem hiányzik vagy laza.

A működési időre vonatkozó országspecifi- kus rendelkezéseket vegye figyelembe.

A hátsó fogantyút jobb kézzel, az elülső fo- gantyút bal kézzel erősen markolja és fogja.

A fogantyúkat ne engedje el, amíg a motor jár.

A fűrészláncot ne használja a következő ese- tekben:

alkohol, gyógyszer vagy kábítószer hatá-

6.1 Fűrészláncolaj ellenőrzése

Ellenőrizze, hogy elegendő lánckenő olaj van-e a tartályban:

minden munkavégzés előtt,

legkésőbb minden akkumulátorcserénél.

Ha kevés a fűrészláncolaj, töltse fel. Eljárás lásd Fejezet 5.3 "Fűrészláncolaj betöltése (07)", oldal282.

6.2 Láncfék ellenőrzése

Eljárás: lásd Fejezet 5.5 "A láncfék működésének ellenőrzése", oldal283. FIGYELMEZTETÉS! Életveszély és a leg- súlyosabb sérülések veszélye hibás láncfék miatt. Ha a láncfék nem működik, akkor pl. visz- szarúgás (kickback) esetén a mozgó fűrészlánc nagyon súlyos, akár halálos sérüléseket is okoz- hat.

Minden munkakezdés előtt ellenőrizze a láncféket.

Ne kapcsolja be a láncfűrészt, ha a láncfék hibás. Ilyen esetben egy ügyfélszolgálati mű- helyben ellenőriztesse a láncfűrészt.

6.3 A motor be- és kikapcsolása (09)

VIGYÁZAT! Halláskárosodás veszélye! A láncfűrész használata erős zajjal jár, ami hallás- károsodást okozhat.

A láncfűrésszel végzett munka közben visel- jen fülvédőt. TUDNIVALÓ A láncfűrész minden bekap- csolása előtt a láncféket lazítsa meg. A motor bekapcsolása:

1. Oldja ki a láncféket.

2. A leállító gombot (09/1) hüvelykujjal nyomja

meg és tartsa lenyomva.

3. Nyomja meg és tartsa lenyomva a gázkart

4. A leállító gombot (09/1) engedje el. A láncfű-

rész elindulása után a leállító gombot nem kell nyomva tartani. A leállító gomb feladata, hogy megakadályozza a láncfűrész véletlen indítását. A motor kikapcsolása:

1. A gázkart (09/2) engedje el.

6.4 Az akku töltöttségi állapotának

ellenőrzése A töltöttségiszint-kijelző(01/8) a láncfűrész tetején található. Három szegmensből áll. A szegmensek a töltött- ségi állapottól függően világítanak vagy villognak. Szegmens Töltöttségi állapot 3 szegmens világít: Az akkumulátor telje- sen fel van töltve. 2 szegmens világít: Az akkumulátor 2/3-ig fel van töltve. 1 szegmens világít: Az akkumulátor 1/3-ig fel van töltve. 1 szegmens villog: Az akkumulátor majd- nem lemerült. A ké- szülék rövid időn belül kikapcsol.

7 MUNKAMAGATARTÁS ÉS

MUNKATECHNIKA TUDNIVALÓ A mezőgazdasági szakmai biztosítóegyesületek rendszeresen szerveznek tanfolyamokat a láncfűrészek kezeléséről és a fa- vágásról.443162_a 285 Munkamagatartás és munkatechnika VESZÉLY! Életveszély elégtelen szaktu- dás következtében! Az elégtelen szaktudás sú- lyos, akár halálos sérülésekhez is vezethet!

Favágást és gallyazást csak képzett és ta- pasztalt személyek végezhetnek. VESZÉLY! Életveszély hasadt fa követ- keztében! A lánc által magával vitt faforgácsok súlyos, akár halálos sérüléseket okozhatnak!

A laza faszilánkokat és forgácsokat távolítsa el a fűrészelendő résztől.

7.1 Fák döntése (10, 11)

Fadöntés előtt és közben tartsa be a következő pontokat:

Fadöntés során ügyeljen arra, hogy más sze- mélyek ne legyenek veszélyben, a fadöntés elektromos vezetékeket ne érintsen és ne kö- vetkezzenek be anyagi károk. Ha egy fa hoz- záérhet egy elektromos vezetékhez, akkor erről a szolgáltatót tájékoztatni kell.

Ügyeljen mások tulajdonára, az állatokra vagy más tárgyakra. Ezek nem lehetnek a veszélyzónában. A káreseményt azonnal je- lentse a tulajdonosnak.

A legközelebbi munkahelytől vagy tárgytól való biztonsági távolság legalább 2½ fahosz- sznyira legyen.

Ítélje meg a fa dőlési irányát. A fa dőlési irányát a következők befolyásol- ják:

a fa természetes hajlása

a legnagyobb ágak helyzete

egyoldalú ágképződés

sík vagy lejtős fekvés

aszimmetrikus növés, fakárok

szélirány és szélsebesség

lejtős terepen mindig a kivágandó fa fölött dolgozzon.

Ellenőrizze, hogy az előzőleg meghatározott hátrálási útvonalon nincsenek-e akadályok. A hátrálási útvonalnak az esés irányától kb. 45°-ban ferdén visszafelé kell vezetnie (10).

A törzsnek mentesnek kell lennie a bozóttól, ágaktól és idegen testektől (pl. szennyező- dés, kövek, laza fakéreg, szögek, kapcsok, drót stb.). Egy fa kivágásához két bevágást és egy kidöntő vágást kell végezni.

1. Kidöntő és hossztoló vágásoknál a karmos

ütközőt biztonságosan vigye a levágandó fá- hoz.

2. A bevágást (11/C) először vízszintesen, majd

felülről legalább 45°-os szögben fűrészelje be. Ezzel elkerülhető a láncfűrész beszorulá- sa a második bevágás végzésekor. A bevá- gást lehetőleg a talaj közelben és a kívánt döntési irányban (11/E) kell elvégezni. A be- vágás mélységének a rönk átmérője kb. 1/4- ének kell lennie.

3. A kidöntő vágatot (11/D) a bevágással szem-

ben pontosan vízszintesen kell befűrészelni. A kidöntő vágatot a vízszintes bevágás fölött 3-5 cm-rel kell bevágni.

4. A kidöntő vágatot (11/D) olyan mélyen fűré-

szelje be, hogy a törzsátmérő legalább 1/10- ének megfelelő törőél (11/F) maradjon a be- vágás (11/C) és a kidöntő vágat (11/D) kö- zött. A törőél megakadályozza, hogy a fa el- forduljon és a nem megfelelő irányba dőljön. A kidöntő vágatnak (11/D) a törőélhez (11/F) való közelítésénél a fa dőlésének meg kell kezdődnie. A törőélt ne vágja át! A fa a fűrészelés közben dől:

Ha a fa esetleg rossz irányba dől, vagy visszahajlik, és beszorítja a láncfűrészt, akkor a kidöntő vágatot abba kell hagyni. A vágat megnyitásához és a fának a kí- vánt döntési vonalba való áthelyezésé- hez fa, műanyag vagy alumínium ékeket kell behajtani.

A láncfűrészt azonnal húzza ki a vágat- ból, kapcsolja le és tegye le.

Menjen a hátrálási területre.

Ügyeljen a lezuhanó gallyakra és ágakra.

5. Ha a fa állva marad, akkor ékeknek a döntési

vágatba való behajtásával ellenőrzötten kell ledönteni. Tudnivaló:Csak fa, műanyag vagy alumíni- um ékek alkalmazhatók.

6. A fűrészelési munka befejezése után azonnal

vegye le a hallásvédőt és ügyeljen a jelekre vagy a figyelmeztető hívásokra. Bedugó, hossz- és szívvágatokat csak tapasztalt és képzett személyek végezzenek (11).HU 286 CS 1825 Munkamagatartás és munkatechnika VESZÉLY! Életveszély ledőlő fa követ- keztében! Ha egy fa dőlésekor hátrálásra nincs mód, akkor súlyos, akár halálos sérülések követ- kezhetnek be!

Csak akkor fogjon a fa döntéséhez, ha a zu- hanó fától való akadálymentes hátrálás bizto- sított. VESZÉLY! Életveszély ellenőrizetlenül dőlő fa következtében! Az ellenőrizetlenül ledő- lő fák súlyos, akár halálos sérüléseket okozhat- nak!

A fa ellenőrizett döntésének biztosítása érde- kében a bevágás és a kidöntő vágat között hagyjon meg a törzsátmérő kb. 1/10-ét kitevő törőélt.

Szél esetén ne végezzen fadöntést.

Gallyazás alatt a kidöntött fa ágainak levágását értjük. Munka közben ügyeljen a következőkre:

A láncfűrészt munka közben a karmos ütkö- zővel fatörzsön támassza meg.

A nagyobb, lefelé irányuló, a fát támasztó ágakat egyelőre hagyja állni.

A kisebb ágakat egy vágással válassza le.

Az ágakat szisztematikusan és fatörzs alja felől fűrészelje le (12/a). Először azokat az ágakat vágja le, amelyek akadályt jelentenek. Ezután vágja le a feszültségeket okozó ága- kat. Végül vágja le az alapnál lévő fő ágat.

A szabadon lógó ágakat felülről (12/b) vágja le, és sohasem alulról.

A feszültség alatt álló ágakra ügyeljen, eze- ket alulról felfelé fűrészelje keresztül (12/c), hogy elkerülje a láncfűrész beszorulását.

7.3 A fa hossztolása (13–16)

Hossztolás alatt a ledöntött fa törzsének több részre történő darabolását értjük. Munka közben ügyeljen a következőkre:

Ügyeljen arra, hogy biztonságosan álljon és arra, hogy testsúlya mindkét lábát egyenlete- sen terhelje. Ha lehet, a fatörzset ágakkal, gerendákkal vagy ékekkel alá kell támaszta- ni.

Lejtős területen mindig a fatörzs fölött dolgoz- zon, mivel a fatörzs legurulhat (13).

A láncfűrészt úgy vezesse, hogy egy testré- sze se legyen a fűrészlánc meghosszabbított lengőterületén.

A karmos ütközőt közvetlenül a vágott él mel- lé helyezze, és a láncfűrészt e pont körül for- gassa. A vágás végén ne fejtsen ki erőt.

Hogy az átvágás pillanatában a láncfűrész feletti teljes kontroll megmaradjon, a vágás végénél a leszorító nyomást csökkenteni kell úgy, hogy közben a láncfűrész kézi fogantyú- inak erős fogása megmaradjon.

Ügyeljen arra, hogy a fűrészlánc ne érjen a földre.

A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt a láncfűrészt eltávolít- ja.

A láncfűrész motorját mindig kapcsolja ki, mi- előtt a következő fához megy. A fatörzs teljes hossza egyenletesen fekszik fel:

A fatörzset felülről fűrészelje át (14/a), és ne fűrészeljen a talajba. A fatörzs az egyik végén fekszik fel:

A láncfűrész beszorulásának és a fa forgá- csolódásának megakadályozására először a törzs átmérőjének 1/3-át alulról fűrészelje (15/a), majd a maradékot felülről az alsó vá- gás magasságában fűrészelje át (15/b). A fatörzs mindkét végén felfekszik: A láncfűrész beszorulásának és a fa forgácsoló- dásának megakadályozására először a törzs át- mérőjének 1/3-át alulról fűrészelje (16/a), majd a maradékot alulról a felső vágás magasságában fűrészelje át (16/b). VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A készülék visszarú- gása (kickback) miatt a kezelő életveszélyes sé- rüléseket szenvedhet.

Feltétlenül tartsa be a visszarúgás elkerülé- sére vonatkozó intézkedéseket!

7.4 Fűrészáru választékolása (hossztolás)

Ehhez a munkához a következő pontokat kell fi- gyelembe venni:

A vágást biztosan támassza meg (fűrészbak, ékek, gerendák).

Ügyeljen arra, hogy biztosan álljon, valamint testsúlya egyenletes elosztására.

A rönköket biztosítsa elfordulás ellen.

Csak működő fűrészláncot érintsen a vágás helyéhez. Felhelyezett fűrészlánccal soha ne kapcsolja be a láncfűrészt.

A fát ne tartsa lábbal vagy más személy által.443162_a 287 Karbantartás és ápolás

8 KARBANTARTÁS ÉS ÁPOLÁS

FIGYELMEZTETÉS! Vágási sérülések ve- szélye. Vágási sérülések veszélye az éles szélű és még mozgó készülék-alkatrészek közé, vala- mint a vágószerszámokba nyúlás esetén.

Karbantartási, gondozási és tisztítási munkák előtt mindig kapcsolja ki a készüléket. Távo- lítsa el az akkumulátort.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt. A láncfűrész minden ide vonatkozó biztonsági szabványnak megfelel. Javítási munkákat csak szakemberek végezhetnek kizárólag eredeti pó- talkatrészek felhasználásával.

A láncfűrészt minden használat után kopás szempontjából vizsgálja meg, és szükség esetén a sérült alkatrészeket cserélje ki.

A készüléket ne tegye ki nedvességnek vagy nyirkosságnak. A műanyag részeket egy ken- dővel tisztítsa meg tisztítószer vagy oldószer használata nélkül.

Tisztítsa meg a hűtőlevegő-nyílásokat, ha el- tömődtek.

A láncfűrészt ne fröcskölje le vízzel, és ne használjon magas nyomású tisztítóeszközt.

Csak a gyártó által előírt pótalkatrészeket használja.

8.1 A fűrészlánc élezése (17)

VESZÉLY! Életveszély a visszarúgás (kickback) következtében! A szakszerűtlenül megélezett fűrészlánc fokozza a visszarúgás és ezzel a halálos balesetek veszélyét.

A fűrészláncot szakszerűen élezze meg, hogy csökkentse a visszarúgás veszélyét. TUDNIVALÓ A űrészláncok tapasztalatlan használója számára ajánlatos, hogy a fűrészlánc élezésével megfelelő vevőszolgálati szakembert bízzon meg. Biztonsági és hatékonysági okokból mindig a fű- részlánc legyen mindig eléggé élesek. Élezni kell, ha

porszerű forgácsot tapasztalunk.

nagyobb erő szükséges a vágáshoz.

a vágás nem egyenes.

fokozódik a rezgés. Ha vevőszolgálattal csináltatja az élezést, megfe- lelő szerszámokkal végzik, így minimális az anyagkopás és az összes fog egyenletes élezé- sét biztosítják. A fűrészlánc saját kezű élezése kerek reszelővel végezhető, amelynek átmérője megfelelő az adott láncfajtához (lásd Fejezet 8.5 "Lánc kar- bantartási táblázat", oldal288). Ügyesség és ta- pasztalat szükséges ahhoz, hogy a fogak ne sé- rüljenek meg. A fűrészlánc élezéséhez:

1. A láncfűrészt kapcsolja ki és vegye ki az ak-

2. Oldja ki a láncféket.

3. A vezetősínt felszerelt fűrészlánccal szoro-

san fogja be egy satuba, közben ügyeljen ar- ra, hogy a fűrészlánc szabadon mozgatható maradjon.

4. Feszítse meg a fűrészláncot, ha meglazul.

5. A reszelőt szerelje a megfelelő vezetőbe,

majd vezesse a fog kihagyásába, közben tartsa meg a fogprofilnak megfelelő egyenle- tes dőlésszöget.

6. Csak néhányszor reszeljen előre, majd a

munkalépést végezze el ugyanebben az irányban az összes fognál (jobbra vagy bal- ra).

7. A vezetősín pozícióját fordítsa meg a satu-

ban és ismételje meg a műveletet az összes többi fognál is.

8. Ellenőrizze, hogy a szélső fog ne nyúljon túl

az ellenőrző szerszámon és az esetleges ki- állást lapos reszelővel reszelje a profil lekere- kítésével.

9. Élezés után távolítsa el a keletkezett forgá-

csot és port, majd olajfürdővel végezze el a fűrészlánc kenését. Ki kell cserélni a láncot, ha:

a fogak hossza kisebb, mint 5 mm;

Ha vannak: a fogakon lévő jelölést a vágóta- gok nem érik el;

a szemek játéka a láncszegecsen túl nagy.

8.2 A lánckerék belsejének tisztítása

A láncfűrészt minden használat után alaposan tisztítsa meg.

1. Vegye ki az akkumulátort, majd a láncfűrészt

tegye stabil helyre.

2. A láncfogaskerék borítását csavarozza le.

3. A belső teret alkalmas ecsettel tisztítsa.

4. A fűrészláncot vegye le, és vegye le a veze-

tősínt is.HU 288 CS 1825 Karbantartás és ápolás

5. A sínhornyot és az olajbelépő furatot tisztítsa

8.3 Gyorsbefogó átszerelése (18)

1. A vezetősín (18/1) levétele: A csavart (18/2)

csavarja ki, majd az adapterlemezt a feszítő- horoggal (18/3) lazítsa ki a vezetősínből.

2. A vezetősínt forgassa el a hossztengely kö-

3. Az adapterlemezt a feszítőhoroggal tegye fel

ismét a vezetősínre, majd rögzítse újra a csil- lagfejű csavarokkal.

4. Szerelje vissza a vezetősínt (lásd Fejezet 4.1

"Vezetősín felhelyezése (03, 04)", oldal281).

8.4 Vezetősín ellenőrzése, megfordítása és

kenése (19, 20) A vezetősín ellenőrzése A vezetősínt rendszeresen ellenőrizze, hogy nem sérült-e. Adott esetben a kinyúló sorját (19/1) tá- volítsa el, azaz 45°-os szögre (19/2) reszelje le. A vezetősín megfordítása Az egyoldalú elhasználódás elkerülésére a veze- tősínt minden láncélezés és lánccsere után for- dítsa meg.

1. Szerelje át a vezetősínen a gyorsbefogót

(lásd Fejezet 8.3 "Gyorsbefogó átszerelése (18)", oldal288).

2. Fordítsa meg a vezetősínt.

1. A sínhornyot (19/3) és az olajbelépő furatot

(19/4) gondosan tisztítsa meg.

2. A kenési furatot (20/1) mindkét oldalról gon-

dosan tisztítsa meg.

3. Zsírzópréssel (20/2) egymás után mindkét ol-

dalon annyit zsírt préseljen be, hogy a zsír a csillagkerék csúcsain egyenletesen türem- kedjen ki. A csillagkereket ennek során min- dig forgassa meg.

8.5 Lánc karbantartási táblázat

FIGYELMEZTETÉS! Súlyos sérülések ve- szélye. Ha a láncfűrészen nem jóváhagyott fű- részlánc vagy vezetősín található, akkor súlyos sérülések következhetnek be.

Csak engedélyezett fűrészláncokat és veze- tősíneket használjon. Fűrészlánc és vezetősín pótalkatrészek: lásd a műszaki adatokat. Fűrészlánc (ve- zetősín) Reszelő átmé- rője Fejszög Alulsó szög Fej dőlésszöge (55°) Mélység A szerszám forgásszöge A szerszám dőlésszöge Oldalszög 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" Mélység Reszelő443162_a 289 Hibaelhárítás

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okoz- hatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

A gépet kapcsolja ki és vegye ki az akkumu- látort! TUDNIVALÓ Olyan hibák esetében, ame- lyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani ve- vőszolgálatunkhoz. Zavar Ok Elhárítás A motor nem jár. Nincs akkumulátorfeszült- ség. Az áramellátást ellenőriztesse villa- mossági szakemberrel. A túlterhelésvédő lekap- csolt. Várjon, amíg a túlterhelésvédő hely- reállítja az áramellátást. A láncfék bekapcsolt. Oldja ki a láncféket. A vezetősín és a fűrészlánc működés közben forró. Füst- képződés. A fűrészlánc túlzottan fe- szes. Lazítsa meg a láncfeszítőt. Az olajtartály üres. Töltse fel fűrészláncolajjal. Ellenőrizze, hogy nem sérült-e az olajtartály. Az olajbemeneti nyílás és/ vagy a vezetősín vájata szennyezett. Tisztítsa meg az olajbemeneti nyí- lást és/vagy a vezetősín vájatát. A motor jár, de a fűrészlánc nem mozdul. A fűrészlánc túlzottan fe- szes. Lazítsa meg a láncfeszítőt. Meghibásodás Keresse fel a gyártó szervizállomá- sát. Fűrészforgács helyett csak fű- részpor kerül ki. A láncfűrészt neki kell nyomni a fának. A fűrészlánc tompa. Élesítse meg a fűrészláncot vagy keresse fel a gyártó szervizállomá- sát. A készülék szokatlanul rezeg. Meghibásodás Keresse fel a gyártó szervizállomá- sát.

FIGYELMEZTETÉS! Életveszély és sú- lyos sérülések veszélye. Egy működő fűrész- lánc szállítás közben súlyos, akár halálos sérülé- seket is okozhat.

A láncfűrészt sohase hordja és szállítsa járó fűrészlánccal.

Szállítás tegye meg az előző intézkedéseket. Szállítás előtt tegye meg a következő intézkedé- seket:

1. A láncfűrészt kapcsolja ki és vegye ki az ak-

2. Tegye fel a láncvédőt.

3. A láncfűrészt csak a kengyelfogantyúnál tart-

sa. Ekkor a vezetősínnek és a fűrészláncnak hátrafelé kell mutatnia.

4. Járművekben: Biztosítsa a láncfűrészt felbo-

rulás, károsodás és a láncolaj kiömlése ellen. „B125 Li” akkumulátor (cikksz. 113896) TUDNIVALÓ Az akkumulátor névleges fo- gyasztása több mint 100Wh! Ezért tartsa be a következő szállítási utasításokat!HU 290 CS 1825 Tárolás A készülékben használt Li-ion akkumulátorra a veszélyes árukra vonatkozó törvény érvényes, azonban egyszerűbb feltételek mellett szállítható:

Magánfelhasználó az akkumulátort további intézkedések nélkül az utcán szállíthatja, amennyiben az szakszerűen becsomagolt ál- lapotban van és a szállítás személyes célo- kat szolgál.

Közületi felhasználó, aki a szállítást fő tevé- kenységi köréhez kapcsolódva végzi (pl. al- kalmazási helyre/helyről bemutatókra/bemu- tatókról történő szállítás esetén), akkor ez a könnyítés igénybe vehető. Az előbb említett két esetben megfelelő előzetes intézkedéseket kell tenni annak megelőzésére, hogy a beltartalom a szabadba kerüljön. Egyéb esetekben a veszélyes árukra vonatkozó törvény betartása kötelező! Ennek elmulasztása esetén a feladót és adott esetben a szállítót büntetőjogi fe- lelősség terheli. További tudnivalók a szállításhoz és a kiküldéshez

A lítium-ion akkumulátorokat csak sértetlen állapotban szállítsa vagy továbbítsa!

Az akkumulátor szállításához kizárólag az eredeti kartoncsomagolást vagy egy veszé- lyes termékhez alkalmas kartoncsomagolást használjon (100Wh-nál kisebb teljesítményű akkumulátorok esetén ez szükségtelen).

A szabad akkumulátorérintkezőket a rö- vidzárlat megelőzéséhez ragassza le.

Az akkumulátort a csomagoláson belül el- csúszás ellen biztosítani kell az akkumulátor sérüléseinek elkerülésére.

Gondoskodjon a küldemény helyes megjelö- léséről és dokumentációjáról szállítás, ill. ki- küldés közben (pl. csomagküldő szolgálat vagy szállítmányozás igénybe vétele esetén).

Előzőleg tájékozódjon, hogy a kiválasztott szolgáltatóval lehetséges-e a szállítás, és küldjön értesítést. A kiküldés előkészítéséhez javasoljuk egy veszé- lyes áruk terén szakértőnek számító személy be- vonását. Tartsa be az esetleges további nemzeti előírásokat is.

Minden használat után vegye ki az akkumu- látort a készülékből.

Alaposan tisztítsa meg a készüléket, és – amennyiben szükséges – helyezzen fel min- den védőburkolatot.

A készüléket száraz, zárható, gyermekek ál- tal nem elérhető helyen tárolja. 30 napnál hosszabb üzemszünetek esetén a kö- vetkező munkákat végezze el:

A fűrészláncolaj tartályát ürítse ki.

A fűrészláncot és a vezetősínt vegye le, tisz- títsa meg és rozsdavédő olajjal permetezze be. FIGYELEM! A készülék sérülésének veszé- lye. A beszáradt/ragacsos fűrészláncolaj hosz- szabb tárolás esetén károsíthatja az olajvezető alkatrészeket és az olajszivattyút.

Hosszabb tárolás előtt távolítsa el a fűrész- láncolajat a láncfűrészből.

11.2 Az akkumulátor és a töltőkészülék

tárolása TUDNIVALÓ Részletes információkért ol- vassa el az akkuhoz és a töltőkészülékhez tarto- zó külön üzemeltetési útmutatókat.

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűj- tése, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, ame- lyek nincsenek a régi készülékbe rögzítve, le- adás előtt el kell távolítani! Ezek ártalmatlaní- tását az akkumulátorokra vonatkozó törvény szabályozza.

Az elektromos és elektronikus készülékek tu- lajdonosai, ill. használói kötelesek a készülé- keket használatuk befejeztével visszaszolgál- tatni.

A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készü- léken lévő személyes jellegű adatait! Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus ké- szülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.443162_a 291 Műszaki adatok Az elektromos és elektronikus készülékek a kö- vetkező helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereske- dők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani. Ezek az állítások csak azokra a készülékekre ér- vényesek, amelyeket az Európai Unió országai- ban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tar- toznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan. Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladék- hoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges!

Az elektromos készülékekből származó ele- mek vagy akkumulátorok biztonságos kivéte- léhez és a típusra, ill. a kémia rendszerre vo- natkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók.

Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket haszná- latuk befejeztével visszaszolgáltatni. A visz- szaadás a háztartásban előforduló mennyisé- gek átvételére vonatkozik. A használt elemek káros anyagokat vagy ne- hézfémeket tartalmazhatnak, amelyek károsíthat- ják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a kör- nyezet, mind az egészség védelméhez. Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatla- nítani. Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

Hg: Az elem több mint 0,0005% higanyt tar- talmaz

Cd: Az elem több mint 0,002% kadmiumot tartalmaz

Pb: Az elem több mint 0,004% ólmot tartal- maz Az elemek és akkumulátorok a következő helye- ken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtő- pontok (pl. kommunális hulladékudvarok)

Elemeket és akkukat árusító helyeken

A készülékekhez használt régi elemek gyűj- tését végző közös visszavételi rendszerek bármelyik átvételi pontján

A gyártó visszavételi helyén (ha a közös visz- szavételi rendszer nem áll rendelkezésre) Ezek az állítások csak azokra az elemekre és ak- kumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatá- lya alá tartoznak. Az Európai Unión kívüli orszá- gokban ezektől eltérő rendelkezések lehetnek ér- vényben az elemek és akkumulátorok ártalmatla- nítására vonatkozóan.

Láncfűrészek CS 1825 Cikkszám 113919 Méretek (H x Sz x Ma) 610x215x217mm Tömeg (fűrészlánc, vezetősín, láncvédő, olaj és akkumulátor nélkül) 2,4kg Össztömeg (akkumulátor nélkül) 3,4kg Láncolajtartály térfogata 110ml Túlfeszültség elleni védelem Igen Motorteljesítmény 350WHU 292 CS 1825 Ügyfélszolgálat/Szerviz Láncfűrészek CS 1825 Motorfordulatszám 2200–2600 min

Lánckerék osztás 3/8“ speciális Láncfék Igen (elektromos, PCB és fékrúd) Fűrészlánc:

Fűrészlánc üzemi sebessége 4,67m/s

Maximális fékezési idő (EN 60745-2-13 – 19.107) EN 62841-4-1:2020-10 0,064 s

Lánc utánfutási ideje (EN 60745-2-13 - 19.113) EN 62841-4-1:2020-19.112 0,068 s

Fűrészlánc aktiválása Kétszeres Hangteljesítményszint L

81dB(A) K = 3,0dB(A) Rezgési érték (DIN EN 28662-1)* 4,2m/s

Fűrészlánc Oregon 90PX040X A láncszemek vastagsága 1,1mm Alkatrészszám 127549 Vezetősín Oregon 104MLEA041 A vezetősín hossza 10" / 25cm Vágáshossz 17cm Alkatrészszám 127550

A megadott rezgéskibocsátási érték mérésé- re egy szabványos mérési eljárás keretében került sor, és az összehasonlításhoz egy má- sik eszköz került alkalmazásra.

A megadott rezgéskibocsátási érték a kitett- ség (rezgésterhelési fokozat) kezdeti becslé- séhez is használható.

A rezgéskibocsátási érték az elektromos esz- köz tényleges használata közben az elektro- mos eszköz használati módjától és jellegétől függően a megadott értéktől eltérhet.

Próbálja meg a rezgés miatti terhelést a lehe- tő legalacsonyabb szinten tartani. A rezgés- terhelés csökkentésére vonatkozó intézkedés lehet például kesztyű viselése az eszköz használata közben, valamint a munkaidő kor- látozása. Eközben az üzemelési ciklus min- den részére figyelni kell (pl. azokra az időkre, amikor az elektromos eszköz ki van kapcsol- va, valamint azokra, amikor ugyan be van kapcsolva, de nincs terhelve).

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a legközelebbi AL-KOszervizhez. Ezeket megtalál- ja az interneten a következő oldalon: www.al-ko.com/service-contacts443162_a 293 Garancia 15 GARANCIA A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével törté- nik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták. A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást

szakszerűen használják a berendezést

csak eredeti pótalkatrészeket használnak A garancia nem érvényes

önhatalmú javítási próbálkozás

önhatalmú műszaki módosítások

nem rendeltetésszerű használat esetén A garancia nem vonatkozik:

a használatból eredő festékhibákra,

a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x) A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bi- zonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kel- lékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.DK 294 CS 1825 Oversættelse af den originale brugsanvisning
