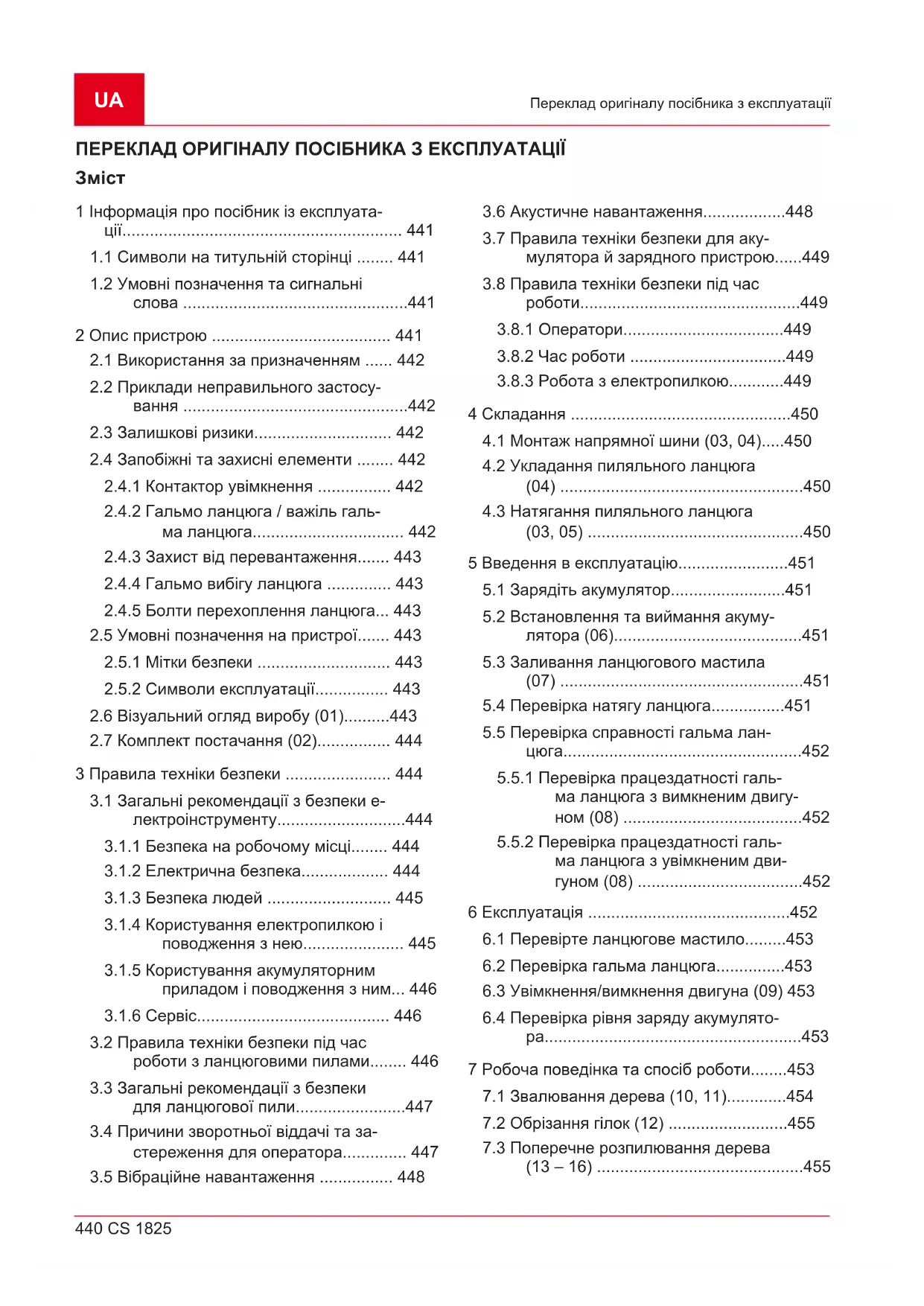

ПОСІБНИК КОРИСТУВАЧА CS 1825 AL-KO
1 Інформація про посібник із експлуата- ції............................................................. 441
1.1 Символи на титульній сторінці ........ 441
1.2 Умовні позначення та сигнальні
слова .................................................441 2 Опис пристрою ....................................... 441
2.1 Використання за призначенням ...... 442
2.2 Приклади неправильного застосу-
вання .................................................442
2.3 Залишкові ризики.............................. 442
2.4 Запобіжні та захисні елементи ........ 442
2.4.1 Контактор увімкнення ................ 442
2.4.2 Гальмо ланцюга / важіль галь-
ма ланцюга................................. 442
2.4.3 Захист від перевантаження....... 443
2.4.4 Гальмо вибігу ланцюга .............. 443
2.4.5 Болти перехоплення ланцюга... 443
2.5 Умовні позначення на пристрої....... 443
2.5.1 Мітки безпеки ............................. 443
2.5.2 Символи експлуатації................ 443
2.6 Візуальний огляд виробу (01)..........443
2.7 Комплект постачання (02)................ 444
3 Правила техніки безпеки ....................... 444
3.1 Загальні рекомендації з безпеки е-
лектроінструменту............................444
3.1.1 Безпека на робочому місці........ 444
3.1.4 Користування електропилкою і
поводження з нею...................... 445
3.1.5 Користування акумуляторним
приладом і поводження з ним... 446
3.1.6 Сервіс.......................................... 446
3.2 Правила техніки безпеки під час
роботи з ланцюговими пилами........ 446
3.3 Загальні рекомендації з безпеки
для ланцюгової пили........................447
3.4 Причини зворотньої віддачі та за-
стереження для оператора.............. 447
3.5 Вібраційне навантаження ................ 448
3.6 Акустичне навантаження..................448
3.7 Правила техніки безпеки для аку-
мулятора й зарядного пристрою......449
3.8 Правила техніки безпеки під час
3.8.3 Робота з електропилкою............449
4 Складання ................................................450
4.1 Монтаж напрямної шини (03, 04).....450
4.2 Укладання пиляльного ланцюга
(04) .....................................................450
4.3 Натягання пиляльного ланцюга
(03, 05) ...............................................450 5 Введення в експлуатацію........................451
5.1 Зарядіть акумулятор.........................451
5.2 Встановлення та виймання акуму-
лятора (06).........................................451
5.3 Заливання ланцюгового мастила
(07) .....................................................451
5.4 Перевірка натягу ланцюга................451
5.5 Перевірка справності гальма лан-
цюга....................................................452
5.5.1 Перевірка працездатності галь-
ма ланцюга з вимкненим двигу- ном (08) .......................................452
5.5.2 Перевірка працездатності галь-
ма ланцюга з увімкненим дви- гуном (08) ....................................452 6 Експлуатація ............................................452
6.1 Перевірте ланцюгове мастило.........453
6.2 Перевірка гальма ланцюга...............453
6.3 Увімкнення/вимкнення двигуна (09) 453
6.4 Перевірка рівня заряду акумулято-
ра........................................................453 7 Робоча поведінка та спосіб роботи........453
7.1 Звалювання дерева (10, 11).............454
7.2 Обрізання гілок (12) ..........................455
7.3 Поперечне розпилювання дерева
(13 – 16) .............................................455443162_a 441 Інформація про посібник із експлуатації
7.4 Поперечне розпилювання пилома-
теріалів.............................................. 455 8 Технічне обслуговування та догляд ..... 456
8.1 Натягання пиляльного ланцюга
(17)..................................................... 456
8.2 Очищення внутрішнього простору
зірочки ............................................... 457
8.3 Перестановка швидкозатискного
пристрою (18).................................... 457
8.4 Перевірка, повертання та змащу-
вання напрямної шини (19, 20)........ 457
8.5 Таблиця обслуговування ланцюга .. 457
9 Усунення несправностей....................... 458 10 Транспортування.................................... 459 11 Зберігання............................................... 459
11.1 Зберігання пристрою........................ 459
11.2 Зберігання акумулятора та заряд-
- ного пристрою p. 460
- 12 Утилізація p. 460
- 13 Технічні характеристики p. 461
- 14 Сервісне обслуговування p. 462
- 15 Гарантія 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 462
Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.
Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.
1.1 Символи на титульній сторінці
Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації
Обережно поводьтеся з літій-іон- ними акумуляторами! Зокрема, дотримуйтеся інструкцій з тран- спортування, зберігання та утилі- зації в цьому посібнику з експлуа-
1.2 Умовні позначення та сигнальні слова
НЕБЕЗПЕКА! Вказує на небезпечну ситу- ацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних трав-
ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості. УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збит-
ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи. 2 ОПИС ПРИСТРОЮ У цьому посібнику описано електричну ланцю- гову пилу з живленням від акумулятора. Пристрій слід використовувати тільки разом з літій-іонними акумуляторами і зарядними при- строями, зазначеними в технічних характе- ристиках. Додаткові відомості про акумулятор і зарядний пристрій див. в окремих інструкціях:
Посібник користувача 443130: акумулято- риUA 442 CS 1825 Опис пристрою
Посібник користувача 443131: зарядні при-
УВАГА! Небезпека пошкодження пристро- ю та акумулятора. Якщо пристрій працює з неправильними акумуляторами, то це може призвести до пошкодження пристрою та аку-
Пристрій працює тільки з призначеними для цього акумуляторами.
2.1 Використання за призначенням
Ланцюгова пила розрахована виключно для використання в домашньому та присадибному господарстві. У цій області знаходиться лан- цюгова пила, яку можна використати для лег- ких робіт із розпилювання деревини, напри-
розпилювання пиломатеріалів;
вирізання живоплотів;
розпилювання дров. Завдяки електричному приводу акумуляторну ланцюгову пилу можна використовувати для розпилювання деревини не тільки на відкрито- му повітрі, але і в приміщенні. Будь-яке інше застосування, окрім описаного, вважається ви- користанням не за призначенням. Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності та відмови від будь- якої відповідальності виробника за шкоду, зав- дану користувачеві або третій стороні. ОБЕРЕЖНО! Небезпека травмування у разі використання не за призначенням! Розпилювання електропилкою чужорідних тіл, що проходять через деревину або інші матері- али, може призвести до отримання травми.
Використовуйте електропилку виключно для легких робіт із розпилювання дереви-
Перед розпилюванням видаляйте з дере- вини чужорідні предмети, наприклад, цвя- хи, гвинти, фітинги.
2.2 Приклади неправильного
Заборонено зрізати гілки, які розташовані прямо або під гострим кутом над операто- ром або іншими особами.
Не використовуйте для змащування пи- ляльного ланцюга відпрацьоване мастило або мінеральне мастило.
Заборонено використовувати пристрій у вибухонебезпечному середовищі.
2.3 Залишкові ризики
Навіть за умови використання пристрою за призначенням залишаються ризики, які не- можливо повністю виключити. У залежності від типу пристрою та його конструкції неможливо виключити наступні небезпеки.
Контакт із відкритими зубцями ланцюга (небезпека отримання різаної рани).
Контакт із ланцюгом, який ще не зупинився (небезпека отримання різаної рани).
Несподіваний або непередбачений рух шини (небезпека отримання різаної рани).
Відокремлення частин ланцюга (різані ра- ни / небезпека травмування).
Відокремлення частин деревини, що обро-
Порушення слуху під час роботи в разі не- використання засобів захисту органів слу-
2.4 Запобіжні та захисні елементи
ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм через маніпуляції з запо- біжними та захисними пристроями. Маніпу- ляції з запобіжними та захисними пристроями можуть призвести до отримання серйозних травм під час використання електропилки.
У жодному разі не вимикайте запобіжні та захисні пристрої!
Використовуйте електропилку тільки тоді, коли всі запобіжні та захисні пристрої функціонують правильно.
2.4.1 Контактор увімкнення
Коли оператор кілька разів швидко відкриє дросельну заслінку, електропилка вимикаєть- ся на декілька секунд, щоб захистити електро- ніку та пиляльний ланцюг. У цьому разі доче- кайтеся, поки електропилку можна бути знову
2.4.2 Гальмо ланцюга / важіль гальма
Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі. У разі443162_a 443 Опис пристрою спрацьовування гальма ланцюга ланцюгова пила і двигун миттєво зупиняються.
2.4.3 Захист від перевантаження
Електропилка постачається обладнаною захи- стом від перевантаження, що вимикає двигун у разі перевантаження. Після короткого періоду охолодження електро- пилку можна знову ввімкнути.
2.4.4 Гальмо вибігу ланцюга
Механічне гальмо вибігу ланцюга з'єднане з гальмом ланцюга та забезпечує швидку зупин- ку пиляльного ланцюга під час вимкнення лан- цюгової пили. Механічне гальмо вибігу ланцюга запобігає травмам, які можуть бути спричинені вибігом пиляльного ланцюга.
2.4.5 Болти перехоплення ланцюга
Якщо під час розпилювання ланцюг розрива- ється, болти перехоплення ланцюга вловлю- ють кінець пиляльного ланцюга, що запобігає травмуванню руки оператора.
2.5 Умовні позначення на пристрої
Будьте особливо обережні під час користування пристроєм. Небезпека віддачі! Не працюйте електропилою одні-
Не використовуйте під час дощу! Бережіть пристрій від вологи! Носіть захисну каску, захисні на- вушники та окуляри!
Надягайте захисні рукавиці! Використовуйте неслизьке взуття. Перед введення в експлуатацію прочитайте посібник з експлуата-
Завжди працюйте електропилою двома руками!
2.5.2 Символи експлуатації
Символ Значення Ослабте (-) і натягніть (+) пиляль- ний ланцюг. Затягніть центральний замок. Напрямок руху пиляльного лан- цюга (під кришкою для зірочки
2.6 Візуальний огляд виробу (01)
1 Ланцюговий захист 2 Напрямна шина 3 Пиляльний ланцюг 4 Важіль гальма ланцюга (ручний за-
5 Дугова ручка 6 Оглядове вікно бака для ланцюгово-
7 Кришка бака для ланцюгового
8 Індикатор рівня заряду акумулятора 9 Кнопка блокуванняUA 444 CS 1825 Правила техніки безпеки
10 Важіль газу 11 Задня ручка 12 Двигун 13 Кожух зірочки 14 Швидкозатискний пристрій з цен- тральним замком і обертовим кіль-
15 Зубчата підпора 16 Акумулятор* 17 Зарядний пристрій*
- Не входить у комплект постачання, але до- ступний за такими номерами замовлення: див. Технічні дані.
2.7 Комплект постачання (02)
ПРИМІТКА Акумуляторна батарея та за- рядний пристрій не входять в комплект по- ставки, їх можна придбати за окремим замов-
Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій:
1 Акумуляторна ланцюгова пила 2 Напрямна шина 3 Пиляльний ланцюг 4 Ланцюговий захист 5 Посібник з експлуатації 3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ
3.1 Загальні рекомендації з безпеки
електроінструменту ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами техніки безпеки, інструкціями, ілюстраціями і технічними характеристика- ми, які входять в комплект постачання цьо- го електроінструменту. Недотримання вказі- вок з техніки безпеки та інструкцій може при- звести до ураження електричним струмом, по- жежі та (або) серйозних травм.
Зберігайте правила техніки безпеки та вказівки для використання в майбут-
Позначення «електроінструмент», що вико- ристовується в вказівках по техніці безпеки, стосується і електроінструментів, що пра- цюють від мережі (з мережевим кабелем), і е- лектроінструментів, що працюють від аку- мулятора (без мережевого кабелю).
3.1.1 Безпека на робочому місці
Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.
Забороняється використовувати цей е- лектроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.
Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла-
3.1.2 Електрична безпека
Штекер приладу має відповідати конфі- гурації розетки. Заборонено будь-яким чином модифікувати штекер. Не вико- ристовуйте адаптери разом із заземле- ними електроприладами. Використання немодифікованих штекерів і підходящих розеток знижує ризик ураження електрич- ним струмом.
Уникайте фізичного контакту з заземле- ними поверхнями, наприклад трубами, радіаторами, плитами та холодильника- ми. У разі заземлення тіла збільшується ризик ураження електричним струмом.
Бережіть електроприлад від дощу чи вологи. Потрапляння води в електропри-443162_a 445 Правила техніки безпеки лад підвищує ризик ураження електричним
Не тягніть за з’єднувальний кабель, щоб перемістити, підвісити прилад чи від’єднати його від мережі. Тримайте з’єднувальний кабель на безпечній від- стані від олії, гострих кромок, джерел тепла і рухомих деталей. Пошкодження або заплутування з’єднувального кабелю підвищує ризик ураження електричним
Працюючи з електроінструментом на вулиці, використовуйте подовжуваль- ний кабель, придатний для подібного використання. Використання спеціально призначеного для експлуатації на вулиці кабелю знижує ризику ураження електрич- ним струмом.
У разі необхідності експлуатації елек- троприладу у вологому середовищі скористайтеся автоматичним запобіж- ним вимикачем, що діє при появі стру- му витоку. Застосування запобіжного ви- микача знижує ризик ураження електрич- ним струмом.
Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботі з електроприладом. Не кори- стуйтеся електроприладом, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи ме- дикаментів. Короткочасна неуважність під час роботи з електроприладом може спри- чинити серйозну травму.
Користуйтеся засобами індивідуально- го захисту й обов’язково надягайте за- хисні окуляри. Залежно від способу й умов використання електроприладу засо- би індивідуального захисту, як-от респіра- тор, неслизьке захисне взуття, шолом і на- вушники, суттєво знижують ризик отриман-
Уникайте ненавмисного увімкнення. Пе- реконайтеся, що електроприлад вимк- нено, перш ніж підключати його до дже- рела живлення та (або) акумулятора, брати в руки або переносити. Не носіть електроприлад, тримаючи палець на ви- микачі, і не підключайте увімкнений елек- троприлад до мережі. Це може призвести до нещасного випадку.
Перед увімкненням електроприладу зні- міть із нього інструменти для регулю- вання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі електроін- струменту, яка обертається, може завдати
Уникайте незручного положення тіла. Виберіть стійке положення та зберігай- те рівновагу. Це дозволить краще контро- лювати електроприлад у непередбачених
Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримай- те волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.
Якщо передбачено встановлення при- строїв для відсмоктування і утримання пилу, переконайтеся, що вони під'єдна- ні і використовуються правильно. За- стосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.
Не зважуйте себе в неправильному на- прямку і не ігноруйте правила безпеки для електроінструментів, навіть якщо ви знайомі з електроінструментом після його багаторазового використання. Не- дбале поводження може призвести до сер- йозних травм протягом декількох секунд.
3.1.4 Користування електропилкою і
Не перевантажуйте електроприлад. Ви- користовуйте для виконання роботи відповідний електроприлад. Задля мак- симальної ефективності й безпеки не пе- ревищуйте вказаний діапазон потужності електроприладу.
Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.
Перш ніж налаштовувати електропри- лад, замініть запчастини інструменту а- бо помістіть пристрій на зберігання, ви- тягніть штепсель з розетки і (або) витяг- ніть знімний акумулятор. Це унеможли- вить ненавмисне увімкнення електропри-
Зберігайте електроприлади, що не ви- користовуються, у недосяжному для ді- тей місці. Не дозволяйте використову- вати електроприлад особам, які не зна-UA 446 CS 1825 Правила техніки безпеки йомі з ним або не прочитали ці інструк- ції. У разі використання недосвідченими особами електроприлади є небезпечними.
Ретельно виконуйте обслуговування е- лектроприладів і насадок. Стежте за тим, щоб рухомі деталі бездоганно пра- цювали і не защемлялися, та щоб не бу- ло зламаних і пошкоджених деталей, які порушують роботу електроприладу. Пе- ред застосуванням електроприладу від- ремонтуйте пошкоджені частини. Причи- ною багатьох нещасних випадків є нена- лежний догляд за електроприладом.
Ріжучий інструмент має бути завжди чи- стим і гострим. Ретельно доглянутий рі- жучий інструмент із гострими лезами мен- ше защемлюється і ним легше керувати.
Використовуйте електроінструмент, на- садки тощо відповідно до цих інструк- цій. Ураховуйте умови використання та характер роботи. Використання електро- приладів не за призначенням може при- звести до виникнення небезпечних ситуа-
Стежте за тим, щоб ручки і долонна ча- стина рукавиці були сухими і чистими, без найменших слідів масла або масти- ла. Слизькі ручки і долонна частина рука- виці не дозволяють забезпечити безпечну експлуатацію і контроль потужності в непе- редбачених ситуаціях.
3.1.5 Користування акумуляторним
приладом і поводження з ним
Заряджайте акумулятори тільки за до- помогою зарядного пристрою, рекомен- дованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.
Використовуйте в електроприладі лише призначені для цього акумулятори. Ви- користання інших акумуляторів може при- звести до травмування або пожежі.
Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контак- тів. Замикання контактів акумулятора мо- же спричинити опіки або пожежу.
За неправильного використання з аку- мулятора може потекти рідина. Уникай- те контакту з нею. У разі контакту про- мийте уражене місце водою. Якщо ріди- на потрапила в очі, зверніться по ме- дичну допомогу. Рідина, що витікає з аку- мулятора, може викликати подразнення шкіри або опіки.
Не використовуйте пошкоджений або модифікований акумулятор. Пошкодже- ний або модифікований акумулятор мо- жуть поводити себе непередбачувано і спричинити пожежу, вибух або пошкоджен-
Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130°C можуть спричинити вибух.
Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумуля- тор або акумуляторний інструмент поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвер- дженим діапазоном температур можуть привести до руйнування акумулятора і під- вищення пожежонебезпеки.
Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантує, що електроприлад і надалі буде безпечним для використання.
У жодному разі не виконуйте обслуго- вування зруйнованих акумуляторів. Об- слуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.
3.2 Правила техніки безпеки під час
роботи з ланцюговими пилами
Не наближайтеся до пиляльного лан- цюга, коли пила працює. Перед за- пуском пили переконайтеся в тому, що пиляльний ланцюг ні з чим не зіштовху- ється. Незначна неуважність під час робо- ті з ланцюговою пилою може призвести до того, що одяг або частини тіла застрягнуть в пиляльному ланцюзі.
Права рука має завжди лежати на за- дній ручці ланцюгової пили, а ліва рука — на передній. Заборонено міняти руки місцями, утримуючи ланцюгову пилу, оскільки це підвищує ризик нещасного ви-
Тримайте ланцюгову пилу за ізольовані частини ручок, оскільки під час пилян-443162_a 447 Правила техніки безпеки ня пиляльний ланцюг може наштовхну- тися на електричний провід, який ви не помітили. У результаті контакту пиляль- ного ланцюга з кабелем, який знаходиться під напругою, струм може передатися на металеві деталі приладу й завдати опера- тору електричного удару.
Одягайте засоби захисту очей. Реко- мендується користуватися додаткови- ми засобами захисту органів слуху, го- лови, рук, ніг і стоп. Захисний одяг зни- жує ризик травм, викликаних трісками, що летять, і випадковим зіткненням з пиляль- ним ланцюгом.
Не використовуйте ланцюгову пилу, стоячи на дереві, драбині, даху або ін- шій нестійкій поверхні. Такі дії створю- ють ризик серйозних травм.
Нога завжди має мати надійну точку о- пори, ланцюгову пилу можна вмикати, лише стоячи на міцній, безпечній і рів- ній поверхні. Робота на слизькій або хит- кій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контро- лю над ланцюговою пилою.
Під час зрізання натягненої гілки необ- хідно враховувати ризик зворотної від- дачі. Коли натяг деревних волокон знижу- ється, спиляна гілка під ефектом віддачі може вдарити оператора та (або) відкину- ти ланцюгову пилу з подальшою втратою
Будьте обережними під час зрізання ча- гарників і молодих пагонів. Тонкі матері- али можуть потрапити в пиляльний ланцюг і вдарити вас та (або) вибити вас з рівно-
Під час переміщення тримайте вимкне- ну ланцюгову пилу за передню ручку, тримаючи пиляльний ланцюг якомога далі від тіла. Під час перенесення або зберігання ланцюгової пили завжди ви- користовуйте чохли для шини. Правиль- на експлуатація ланцюгової пили знизить ризик випадкового зіткнення з пиляльним ланцюгом, що рухається.
Дотримуйтеся вказівок щодо змащуван- ня, натягу ланцюга, а також заміни на- прямної шини та пиляльного ланцюга. Ненатягнутий або незмащений ланцюг мо- же порватися або збільшити ризик зворот- ної віддачі.
Використовуйте пилку виключно для різання дерева. Не використовуйте лан- цюгову пилу для інших потреб. При- клад: не використовуйте ланцюгову пи- лу для різання деталей із металу та пластмаси, а також цегли та інших буді- вельних матеріалів, виготовлених не з деревини. Застосування ланцюгової пили для інших операцій може бути небезпеч-
Не намагайтеся зрізати дерево, поки ви чітко не розумієте ризики та як їх уник- нути. Падаюче дерево може серйозно по- ранити оператора або інших осіб.
3.3 Загальні рекомендації з безпеки для
ланцюгової пили Дотримуйтесь усіх вказівок при видаленні сміття, зберіганні або обслуговуванні лан- цюгової пили. Переконайтеся, що вимикач вимкнено, а акумулятор вийнято. Несподі- вана робота ланцюгової пили під час видален- ня сміття або під час технічного обслуговуван- ня може призвести до серйозних травм.
3.4 Причини зворотньої віддачі та
застереження для оператора Віддача може виникнути, якщо ніс напрямної шини стикається з перешкодою, або якщо де- рево складається, замикаючи різальну площи- ну пиляльного ланцюга. Зіткнення носу напрямної шини з перешкодою може в деяких випадках викликати зворотну віддачу, коли шина відкидається вгору і назад, в напрямку оператора. Затискання пиляльного ланцюга у верхній ча- стині напрямної шини може викликати швид- кий відскок пиляльного ланцюга до оператора. Ці явища можуть призвести до втрати контро- лю над електропилою та до тяжких травм. Не можна сподіватися тільки на запобіжні при- строї ланцюгової пили. Оператор ланцюгової пили має вжити заходів для запобігання не- щасних випадків і травм під час роботи. Зворотня віддача є результатом неправильно- го або помилкового користування ланцюговою пилою. ЇЇ можна уникнути, вживши таких запо- біжних заходів:
Під час різання тримайте пилу міцно обома руками, охоплюючи обидві руч- ки ланцюгової пили великим пальцем і іншими пальцями руки. Розташуйте своє тіло і руки таким чином, щоб збері- гати контроль над пилкою в разі зво-UA 448 CS 1825 Правила техніки безпеки ротної віддачі. Оператор може протидія- ти силі зворотної віддачі за умови, що бу- ли вжиті належні заходи безпеки. Не до- пускайте безконтрольного переміщення ланцюгової пили.
Не протягуйте руки занадто далеко і не ріжте вище рівня свого плеча. Це дозво- лить уникнути випадкових зіткнень пили з кінцівками і допоможе краще контролюва- ти ланцюгову пилу в непередбачених об-
Під час заміни використовуйте тільки шини та різальні ланцюги, зазначені ви- робником. Використання невідповідних шин і різальних ланцюгів може призвести до розриву ланцюга і (або) до виникнення зворотної віддачі.
Дотримуйтесь інструкцій виробника із заточування та техобслуговування пи- ляльного ланцюга. Зниження глибини пропилу може призвести до почастішання зворотної віддачі.
3.5 Вібраційне навантаження
Небезпека через вібрацію Фактичне значення вібраційної емісії під час використання пристрою може відріз- нятися від заявленого виробником зна- чення. Спостерігайте за наведеними ниж- че факторами впливу до або під час вико-
Чи використовується пристрій за при-
Чи матеріал розрізаний або обробле- ний правильно?
Чи пристрій перебуває в робочому ста-
Чи правильно загострений або вста- новлений різальний інструмент?
Чи встановлені кронштейни і, якщо по- трібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?
Експлуатуйте пристрій тільки з частотою о- бертання двигуна, необхідною для вико- нання окремої роботи. Уникайте макси- мальної частоти обертання, щоб знизити рівень шуму і вібрації.
Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний
Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.
Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зро-
Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.
Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час викори- стання пристрою в руках, негайно припи- ніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.
Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.
Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).
Уникайте роботи з пристроєм за темпера- тури нижче 10 °C. У плані роботи визна- чте, як можна обмежити вібраційне наван-
3.6 Акустичне навантаження
Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш- ники.443162_a 449 Правила техніки безпеки
3.7 Правила техніки безпеки для
акумулятора й зарядного пристрою Дотримуйтеся правил техніки безпеки в окре- мих посібниках із експлуатації під час викори- стання акумулятора та зарядного пристрою.
Посібник користувача 443130: акумулято-
Посібник користувача 443131: зарядні при-
3.8 Правила техніки безпеки під час
Дотримуйтеся регіональних правил техніки безпеки, наприклад, професійних асоціа- цій, соціальних фондів, органів охорони
Використовуйте пристрій тільки за достат- ньої кількості денного світла або за штуч- ного освітлення.
Робоча зона вільна від предметів (напри- клад, частин пропилу) — небезпека споти-
Користувач несе відповідальність за завдання шкоди людям чи їхній власності.
Якщо ви працюєте з ланцюговою пилою
Попросіть продавця або будь-якого фахівця роз'яснити принцип роботи ланцюгової пили або пройдіть навчан-
Перед першим застосуванням попрак- тикуйтеся хоча б розпилювати колоди на козлах або підставці.
Особам, які не досягли 16-річного віку або не ознайомлені з посібником з експлуата- ції, заборонено використовувати прилад.
Будь-яка людина, що працює з ланцю- говою пилою, повинна бути відпочилою, здоровою та перебувати в гарній формі. Якщо за станом здоров'я не можна втом- люватися, слід запитати у лікаря, чи мож- на працювати з ланцюговою пилою.
Дотримуйтеся правил щодо часу роботи з е- лектропилками конкретної країни. Час роботи з електропилками може бути обмежений наці- ональними та місцевими нормативами.
3.8.3 Робота з електропилкою
ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання неправильно змонтованої електропилки може призвести до отримання серйозних травм.
Використовуйте електропилку, лише якщо її повністю змонтовано.
Перед кожним використанням виконуйте візуальний контроль, щоб переконатися в тому, що електропилку повністю змонтова- но і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої повинні справно функ-
ПОПЕРЕДЖЕННЯ! Небезпека отриман- ня травм від випадкового запуску електро- пилки. Випадковий запуск електропилки може призвести до отримання серйозних травм. То- му виймайте акумулятор у таких випадках:
технічного огляду, регулювання та очи-
Роботи з ріжучим обладнанням
Якщо електропилку треба залишити
розміщення на зберігання;
технічного обслуговування та ремонту;
Ніколи не працюйте наодинці.
Завжди тримайте напоготові аптечку на випадок поранень.
Уникайте контакту з металевими предме- тами, що знаходяться в землі або елек- трично поєднані до неї.
До засобів індивідуального захисту нале-
засоби захисту слуху (наприклад, бе- руші), особливо, коли робочий день становить понад 2,5 годин;
захисні окуляри або щиток захисної ка-
захисні штани зі вставкою для захисту від порізів;
міцні робочі рукавички;
безпечне взуття з нековзкою підошвою і сталевим носком.
Не використовуйте ланцюгову пилу вище рівня плечей, безпечна робота в цьому по- ложенні неможлива.UA 450 CS 1825
У разі зміни місця роботи вимкніть двигун і надіньте захист ланцюга.
У разі невикористання ланцюгової пили встановіть захист ланцюга і зніміть акуму-
Кладіть ланцюгову пилу тільки у вимкнено-
Не використовуйте ланцюгову пилу в яко- сті механічного важеля або для перемі- щення деревини.
Колоди, товщина яких перевищує довжину пиляльної шини, мають розпилюватися тільки кваліфікованим персоналом.
Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом, ніколи не вмикайте електропил- ку з уже приставленим до матеріалу лан-
Стежте за тим, щоб ланцюгове мастило не попадало на землю.
Не пиляйте під час дощу, снігопаду або
Не виводьте з ладу запобіжні та захисні
4 СКЛАДАННЯ ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання неправильно змонтованої електропилки може призвести до отримання серйозних травм.
Використовуйте електропилку, лише якщо її повністю змонтовано.
Перед кожним використанням виконуйте візуальний контроль, щоб переконатися в тому, що електропилку повністю змонтова- но і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої повинні справно функ-
ОБЕРЕЖНО! Небезпека отримання рі- заних ран! Гострі краї пиляльного ланцюга можуть призвести до отримання різаних ран під час монтажу.
Демонтуйте їх, перш ніж встановлювати а-
Надягайте захисні рукавиці під час монта- жу пиляльного ланцюга і напрямної шини.
4.1 Монтаж напрямної шини (03, 04)
1. Потягніть (03/a) ручний захист (03/1) за
дугову ручку, щоб розблокувати гальмо
2. Поверніть центральний замок (03/2) проти
годинникової стрілки і зніміть разом із ко- жухом (03/3).
3. Встановіть напрямну шину (04/1) на на-
прямні болти (04/2) і перемістіть назад так, щоб можна було встановити пиляльний
4.2 Укладання пиляльного ланцюга (04)
1. Укладіть пиляльний ланцюг на зірочку лан-
цюга (04/3) і в канавку напрямної шини (04/1).
2. Оберніть пиляльний ланцюг навколо веде-
ної зірочки напрямної шини. Пиляльний ланцюг повинен злегка провисати з ниж- ньої сторони напрямної шини.
4.3 Натягання пиляльного ланцюга (03,
05) ПРИМІТКА Пиляльний ланцюг правильно натягнутий, якщо він:
прилягає до нижньої сторони напрямної шини і провертається рукою,
підіймається всередині напрямної шини на 3-4 мм.
1. Переконайтеся в тому, що пиляльний лан-
цюг правильно встановлено на зірочці та напрямній шині.
2. Встановіть на місце кожух (03/3) і злегка
затягніть центральний замок (03/2).
3. Поверніть обертове кільце (03/4) в на-
прямку кожуха (03/3) так, щоб два трикут- ника були звернені один до одного (03/b).
4. Повертайте центральний замок (05/2) за
годинниковою стрілкою. Затягніть цен- тральний замок не до кінця або поверніть на один оберт назад.
5. Повертайте обертове кільце (05/3) за го-
динниковою стрілкою, доки пиляльний ланцюг не буде натягнуто правильно, як описано вище.
6. Поверніть центральний замок (05/2) за го-
динниковою стрілкою до клацання.443162_a 451 Введення в експлуатацію 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Незнання правил техніки безпеки та експлуатації може призвести до серйозних травм і навіть смерті.
Прочитайте і всі правила техніки безпеки та експлуатації, що містяться в цьому по- сібнику, а також інструкції з експлуатації, перед використанням електропилки, а та- кож дотримуйтеся їх! ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Якщо на електропилці встановлено пошкоджені деталі, це може при- звести до отримання серйозних травм.
Перед кожним використанням виконуйте візуальний контроль, щоб переконатися в тому, що електропилку повністю змонтова- но і що вона не містить будь-яких пошкод- жені або зношених деталей. Всі запобіжні та захисні пристрої повинні справно функ-
5.1 Зарядіть акумулятор
Зверніть увагу на діапазон температур для за- ряджання акумулятора, див. Технічні дані. ПРИМІТКА Більш докладну інформацію див. в окремих інструкціях по експлуатації аку- мулятора та зарядного пристрою:
Посібник користувача 443130: акумулято-
Посібник користувача 443131: зарядні при-
5.2 Встановлення та виймання
акумулятора (06) УВАГА! Небезпека пошкодження акумуля- тора. Якщо після використання акумулятор за- лишити в пристрої, це може призвести до по- шкодження акумулятора.
Одразу після використання акумулятор слід вийняти з пристрою та зберігати в за- хищеному від впливу низьких температур
Акумулятор слід вставляти в пристрій без- посередньо перед використанням. Встановлення акумулятора
1. Вставте акумулятор (06/1) ззаду в ланцю-
гову пилу до клацання (06/a). Виймання акумулятора
1. Натиснути та утримувати натиснутою кно-
пку розблокування (06/2) на акумуляторі.
2. Вийміть акумулятор (06/b).
5.3 Заливання ланцюгового мастила (07)
УВАГА! Небезпека пошкодження ланцю- гової пили. Занадто мала кількість або відсут- ність ланцюгового мастила в баку ланцюгової пили, або його висихання/склеювання може призвести до серйозних пошкоджень пиляль- ного ланцюга. Висихання/склеювання ланцю- гового мастила може призвести до пошко- дження маслопровідних деталей і масляного насоса. Пошкодження також відбувається в разі використання відпрацьованого мастила. Використання відпрацьованого мастила при- зводить до забруднення довкілля!
Перед введенням в експлуатацію запов- ніть бак ланцюговим мастилом.
Не використовуйте відпрацьоване масти-
Заповнюйте бак ланцюговим мастилом найпізніше під час заміни акумулятора. Автоматична мастильна система безперервно постачає мастило у пиляльний ланцюг і на- прямну шину під час роботи. Ланцюгове мастило захищає від корозії та передчасного зношування. Для необхідного змащування пи- ляльного ланцюга в баку завжди має бути до- статня кількість ланцюгового мастила. Для змащування пиляльного ланцюга і на- прямної шини використовуйте тільки якісне е- кологічне мастило, що біологічно розкладаєть- ся, для пиляльних ланцюгів, транспортуйте і зберігайте мастило тільки в дозволених і від- повідно маркованих ємностях. Перед кожним використанням і під час кожної заміни акумулятора слід перевіряти рівень мастила та доливати мастило за потреби:
1. Перевірити рівень масла через оглядове
вікно (07/1) масляного бака. В оглядовому вікні завжди має бути видно мастило. Міні- мальний і максимальний рівень мастила не повинні бути перевищені.
2. Долийте ланцюгове мастило через залив-
ну горловину (07/2).
5.4 Перевірка натягу ланцюга
Через короткі інтервали перевіряйте натяг ланцюга, оскільки нові ланцюги розтягуються. В процесі експлуатації при нагріванні пиляль-UA 452 CS 1825 Експлуатація ний ланцюг подовжується та провисає. Збіль- шити натяг пиляльного ланцюга: див. pозділ
4.3 "Натягання пиляльного ланцюга (03, 05)",
сторінка450. ПРИМІТКА Пиляльний ланцюг правильно натягнутий, якщо він:
прилягає до нижньої сторони напрямної шини і провертається рукою,
підіймається всередині напрямної шини на 3-4 мм. ОБЕРЕЖНО! Небезпека травмування при сході пиляльного ланцюга! Слабко на- тягнутий ланцюг може зіскочити під час роботи та призвести до травми.
Постійно контролюйте натяг ланцюга. На- тяг ланцюга заслабкий, коли робочі ланки виступають з канавки на нижній стороні на- прямної шини.
Натягуйте ланцюг, коли натяг ланцюга за-
5.5 Перевірка справності гальма ланцюга
Ланцюгова пила має ручне гальмо ланцюга, яке активується за допомогою важеля гальма ланцюга, наприклад, у випадку віддачі. У разі спрацьовування гальма ланцюга ланцю- гова пила і двигун миттєво зупиняються. НЕБЕЗПЕКА! Небезпека для життя че- рез недбале поводження! Недбалі та непе- редбачені рухи електропилки можуть спричи- нити серйозні травми або навіть смерть.
Використовуйте електропилку, ознайомив- шись с технікою безпеки та лише в скон- центрованому стані.
Під час деблокування гальма ланцюга не натискайте не на жодний вимикач. ПОПЕРЕДЖЕННЯ! Ризик смерті або серйозних травм через несправне гальмо ланцюга. Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного ланцюга.
Перевіряйте гальмо ланцюга перед почат- ком роботи.
Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьому випадку від- правте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.
5.5.1 Перевірка працездатності гальма
ланцюга з вимкненим двигуном (08)
1. Зніміть акумулятор із пристрою: див. pоз-
діл 5.2 "Встановлення та виймання аку- мулятора (06)", сторінка451.
2. Щоб розблокувати гальмо ланцюга, пере-
ведіть (08/a) важіль гальма ланцюга (08/1) в напрямку дугової ручки (08/2). Пиляль- ний ланцюг може провертатися рукою.
3. Щоб вимкнути гальмо ланцюга, переведіть
важіль гальма ланцюга (08/1) вперед (08/ b). Пиляльний ланцюг не має провертати-
5.5.2 Перевірка працездатності гальма
ланцюга з увімкненим двигуном (08) ПРИМІТКА Перед включенням ланцю- гової пили деблокуйте гальмо ланцюга.
1. Міцно тримайте ланцюгову пилу за дугову
2. Відпустіть гальмо ланцюга.
4. Переведіть важіль гальма ланцюга (08/1)
вперед (08/b). Пиляльний ланцюг і двигун мають негайно зупинитися. 6 ЕКСПЛУАТАЦІЯ НЕБЕЗПЕКА! Ризик смерті або тяжких травм. Незнання правил техніки безпеки та експлуатації може призвести до серйозних травм і навіть смерті.
Прочитайте і всі правила техніки безпеки та експлуатації, що містяться в цьому по- сібнику, а також інструкції з експлуатації, перед використанням електропилки, а та- кож дотримуйтеся їх! ПОПЕРЕДЖЕННЯ! Небезпека травму- вання через несправність пристрою. Екс- плуатація несправного пристрою може призве- сти до серйозних травм і пошкодження при-
Експлуатуйте пристрій лише в тому випад- ку, якщо відсутні несправності або пошко- дження, а також присутні всі комплектуючі деталі та немає ослаблених деталей.
Дотримуйтесь національних положень, що регламентують допустимий час роботи.
Обхопіть задню ручку правою, а дугову ручку лівою рукою, і утримуйте пристрій.
Не відпускайте ручки, поки працює двигун.443162_a 453 Робоча поведінка та спосіб роботи
Заборонено використовувати ланцюгову
у разі поганого самопочуття,
якщо знаходитесь під впливом алкого- лю, медикаментів або наркотиків.
6.1 Перевірте ланцюгове мастило
Переконуйтеся в тому, що в баку є достат- ньо ланцюгового мастила:
перед кожним використанням
під час кожної заміни акумулятора
У разі низького рівня мастила заповніть ланцюгове мастило. Порядок дій: див. pозділ 5.3 "Заливання лан- цюгового мастила (07)", сторінка451.
6.2 Перевірка гальма ланцюга
Порядок дій: див. pозділ 5.5 "Перевірка справ- ності гальма ланцюга", сторінка452. ПОПЕРЕДЖЕННЯ! Ризик смерті або серйозних травм через несправне гальмо ланцюга. Якщо гальмо ланцюга не працює, це може призвести до серйозних травм і навіть смерті оператора, наприклад, у разі віддачі працюючого пиляльного ланцюга.
Перевіряйте гальмо ланцюга перед почат- ком роботи.
Не вмикайте електропилку, якщо гальмо ланцюга несправне. В цьому випадку від- правте пиляльний ланцюг на перевірку в майстерню з обслуговування клієнтів.
6.3 Увімкнення/вимкнення двигуна (09)
ОБЕРЕЖНО! Небезпека пошкодження органів слуху! Під час роботи електропилка створює гучний шум, який може привести до пошкодження органів слуху.
Користуйтеся засобами захисту слуху під час роботи з електропилкою. ПРИМІТКА Перед включенням ланцю- гової пили деблокуйте гальмо ланцюга. Увімкнення двигуна:
1. Відпустіть гальмо ланцюга.
2. Великим пальцем натисніть і утримуйте
кнопку блокування (09/1).
3. Натисніть і утримуйте важіль газу (09/2).
4. Відпустіть кнопку блокування (09/1). Після
запуску ланцюгової пили утримувати кно- пку блокування не потрібно. Кнопка блоку- вання служить для запобігання ненавмис- ного запуску ланцюгової пили. Вимикання двигуна:
1. Відпустіть важіль газу (09/2).
6.4 Перевірка рівня заряду акумулятора
Індикатор рівня заряду (01/8) розташований зверху ланцюгової пили. Він складається з трьох сегментів. Сегменти загоряються або блимають в залежності від рівня заряду. Сегмент Рівень заряду аку-
акумулятор повністю заряджений. Загоряються 2 сег-
акумулятор зарядже- ний на 2/3. Загоряється 1 сег-
акумулятор зарядже- ний на 1/3. Блимає 1 сегмент: низький рівень заря- ду батареї. Пристрій незабаром вимкнеть-
7 РОБОЧА ПОВЕДІНКА ТА СПОСІБ
ПРИМІТКА Сільськогосподарські галузеві страхові об'єднання регулярно пропонують курси по роботі з ланцюговими пилами і ви- рубки лісу. НЕБЕЗПЕКА! Небезпека для життя че- рез недостатність професійних знань! Не- достатні професійні знання можуть призвести до важких травм і навіть смерті!
Вирубку лісу й обрізку гілок можна доруча- ти тільки обізнаним і досвідченим людям. НЕБЕЗПЕКА! Небезпека для життя че- рез розщеплення деревини! Тріски можуть призвести до серйозних травм і навіть смерті!
Видаліть тріски і осколки з деталі, що роз- пилюється.UA 454 CS 1825 Робоча поведінка та спосіб роботи
7.1 Звалювання дерева (10, 11)
Спостерігайте за наведеними нижче фактора- ми впливу до або під час звалювання дерева:
Під час звалювання дерев слід подбати про те, щоб інші особи не наражалися на будь-яку небезпеку, щоб не було контакту з лініями постачання і не було нанесено матеріальних збитків. Якщо дерево всту- пає в контакт із лінією постачання, негайно повідомте комунальну службу.
Також забезпечте захист чужої власності, тварин або предметів. Вони не повинні знаходитися в небезпечній зоні. У разі по- шкодження негайно повідомте про це
Безпечна відстань між іншими робочими місцями або предметами має становити не менше 2 ½ довжини дерева.
Оцініть напрямок падіння дерева. Вирішальне значення для напрямку падін- ня дерева мають:
природний нахил дерева;
розташування великих гілок;
зростання гілок з одного боку;
розташування на рівнині або схилі;
асиметричне зростання, пошкодження
напрямок і швидкість вітру;
снігове навантаження.
У разі розташування на схилі працюйте ви- ще звалюваного дерева.
Переконайтеся, що у вибраній зоні відходу немає перешкод. Зона відходу має розта- шовуватися приблизно під кутом 45° за ді- агоналлю в напрямку, протилежному на- прямку валки (10).
Стовбур має бути очищений від чагарни- ків, гілок і сторонніх предметів (наприклад, бруду, каменів, кори, що відшаровується, цвяхів, скоб, дроту тощо). Щоб звалити дерево, необхідно виконати два підпила і один валочний пропил.
1. Під час вирубування та розпилювання на-
дійно затисніть зубчату підпору у дерево, що розпилюють.
2. Спочатку виконайте підпил (11/C) горизон-
тально, потім навскоси зверху під кутом не менше 45°. Це дозволить уникнути затис- кання ланцюгової пили під час виконання другого підпилу. Підпилювання має бути якомога ближчим до землі та знаходитися в необхідному напрямі звалювання (11/E). Глибина підпилювання має становити при- близно 1/4 діаметра стовбура.
3. Зробіть валочний пропил (11/D) навпроти
підпилу точно горизонтально. Валочні про- пили необхідно робити на 3-5 см вище го- ризонтального підпилу.
4. Глибина валочного пропилу (11/D) повин-
на бути такою, щоб між підпилом (11/C) і валочним пропилюванням (11/D) залишив- ся недопил (11/F) не менше 1/10 діаметра стовбура. Цей недопил запобігає обертан- ню і падінню дерева в неправильному на- прямку. Під час наближення валочного пропилу (11/D) до недопилу (11/F) дерево має почати падати. У жодному разі не роз- пилюйте підпил поперек! Якщо дерево падає під час розпилювання:
Якщо дерево падає в неправильному напрямку чи відхиляється назад і зати- скає ланцюгову пилу, припиніть пиля- ти. Для розтискання пропилу і перене- сення дерева в потрібний напрямок вбийте в необхідну лінію падіння де- рев'яний, пластмасовий або алюмініє-
Негайно виведіть ланцюгову пилу з пропилу, вимкніть і відкладіть її.
Відійдіть у зону відходу.
Стежте за падаючими гілками.
5. Якщо дерево продовжує стояти, вбивши
клини в валочний пропил, зробіть контро- льоване звалювання. Примітка:Дозволяється використовува- ти лише клини з дерева, пластмаси або
6. Після завершення розпилювальних робіт
негайно зніміть захисні навушники і стежте за сигналами або попереджувальними го- лосовими командами. Врізання, поздовжній пропил і пропил за схе- мою «серце» дозволено виконувати тільки досвідченим і обізнаним людям (11). НЕБЕЗПЕКА! Небезпека для життя че- рез падіння дерева! Якщо відхід неможливий через падіння дерева, це може призвести до важких травм і навіть смерті!
Починайте вирубку, тільки якщо є можли- вість безперешкодного відходу від звалю- ваного дерева.443162_a 455 Робоча поведінка та спосіб роботи НЕБЕЗПЕКА! Небезпека для життя че- рез неконтрольоване падіння дерева! Не- контрольоване падіння дерев може призвести до важких травм і навіть смерті!
Щоб гарантувати контрольоване падіння дерева, між підпилом і валочним пропи- лом залиште недопил, що має дорівнюва- ти приблизно 1/10 діаметра стовбура.
Не проводьте вирубку під час вітру.
7.2 Обрізання гілок (12)
Обрізання гілок передбачає відділення гілок від дерева, що впало. Зверніть увагу на таке:
Під час роботи впріть ланцюгову пилу в стовбур за допомогою зубчатої підпори.
Великі, спрямовані вниз гілки, на які спира- ється дерево, поки залиште.
Дрібні гілки відпиляйте за один раз.
Зрізайте (12/a) гілки від дерева система- тично, в ряд. Спершу зрізайте гілки, які вам заважають. Після цього зрізайте на- пружені гілки. Нарешті, зрізайте основні гілки зі стовбура.
Зрізайте гілки (12/b), що вільно висять, зверху, а не знизу.
Стежте за напруженими гілками і розпи- люйте (12/c) їх знизу вгору, щоб запобігти затисканню ланцюгової пили.
7.3 Поперечне розпилювання дерева (13
– 16) Поперечне розпилювання передбачає розді- лення дерева, що впало, на частини. Зверніть увагу на таке:
Слід вибрати стійке положення та рівно- мірно розподілити вагу тіла на обох ногах. Якщо можливо, впріть стовбур гілками, балками або клинами.
При розташуванні на схилі завжди пра- цюйте вище стовбура дерева, оскільки він може скотитися вниз (13).
Ведіть ланцюгову пилу так, щоб у подов- женому діапазоні повороту пиляльного ланцюга не знаходилися частини тіла.
Встановіть зубчату підпору безпосередньо поряд із кромкою зарубка і повертайте ланцюгову пилу відносно цієї точки. На- прикінці розпилу не докладайте багато зу-
Щоб зберегти повний контроль над ланцю- говою пилою в момент розпилювання, зменшіть тиск притиску в кінці розрізу, міц- но тримаючи ручки ланцюгової пилки.
Стежте за тим, щоб пиляльний ланцюг не торкався землі.
Після завершення розпилу дочекайтеся зупинки пиляльного ланцюга, перш ніж зні- мати ланцюгову пилу.
Завжди вимикайте двигун ланцюгової пи- ли, перш ніж переходити до наступного де-
Загальна довжина стовбура дерева спираєть- ся рівномірно:
Розпилюйте (14/a) стовбур зверху і не врі- зайтеся в землю. Стовбур дерева спирається одним кінцем:
Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляй- те (15/a) стовбур знизу на 1/3 діаметра стовбура, потім підпиляйте (15/b) зверху до нижнього підпилу. Стовбур дерева спирається обома кінцями: Щоб уникнути затискання ланцюгової пили і розщеплення дерева, спочатку підпиляйте (16/ a) стовбур зверху на 1/3 діаметра стовбура, потім підпиляйте (16/b) знизу до верхнього під-
НЕБЕЗПЕКА! Небезпека для життя че- рез віддачу! Віддача пристрою може призве- сти до серйозних травм оператора.
Обов'язково дотримуйтеся наведених за- ходів, щоб уникнути віддачі!
7.4 Поперечне розпилювання
пиломатеріалів Під час цих робіт необхідно дотримувати таких
Використовуйте безпечну та стійку опору для розпилювання (козли, клини, бруси).
Стежте за стійким положенням і рівномір- ним розподілом маси тіла.
Круглі пиломатеріали закріпіть, щоб уник- нути прокручування.
Приставляйте пилку до оброблюваного матеріалу тільки з працюючим пиляльним ланцюгом. У жодному разі не вмикайте ланцюгову пилу з уже приставленим до матеріалу ланцюгом.
Не утримуйте пиломатеріал ногою і не просіть потримати його іншу людину.UA 456 CS 1825 Технічне обслуговування та догляд 8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА
ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час кон- такту з гострими рухомими деталями пристро- ю і ріжучим інструментом.
Завжди вимикайте пристрій перед техніч- ним і сервісним обслуговуванням та очи- щенням. Вийміть акумулятор.
Завжди носіть захисні рукавиці під час тех- нічного обслуговування, догляду та очи-
Ланцюгова пила відповідає всім спеціальним стандартам безпеки. Ремонтні роботи мають проводитися тільки кваліфікованими фахівця- ми виключно із використанням оригінальних запасних частин.
Після кожного використання перевірте ланцюгову пилу на знос та у разі необхід- ності замініть пошкоджені деталі.
Слід берегти пристрій від впливу води або вологи. Очищайте пластикові деталі ткани- ною та не використовуйте миючі засоби а- бо розчинники.
Очищайте вентиляційні жалюзі, якщо вони
Не розпилюйте воду на пиляльний ланцюг і не використовуйте очищувач високого
Використовуйте тільки зазначені виробни- ком запасні частини.
8.1 Натягання пиляльного ланцюга (17)
НЕБЕЗПЕКА! Небезпека для життя че- рез віддачу! Неправильно заточений пиляль- ний ланцюг збільшує ризик віддачі і, таким чи- ном, ризик смертельних травм.
Правильно заточуйте пиляльний ланцюг, щоб зменшити ризик віддачі. ПРИМІТКА Недосвідченим користувачам ланцюгових пилок рекомендуємо віддати пи- ляльний ланцюг для заточування у сервісну
З міркувань безпеки та ефективності роботи дуже важливо, щоб пиляльний ланцюг був до- бре заточений. Необхідно виконувати заточення, коли:
вид тирси нагадує пил;
для пиляння потрібно докладати значні зу-
збільшується вібрація. Якщо виконання заточування доручається спеціалізованому центру, його виконають на спеціальному обладнанні, що забезпечить мі- німальний зріз матеріалу і рівномірне заточен- ня всіх різальних кромок. Самостійно заточити пиляльний ланцюг мож- на за допомогою спеціального круглого напил- ка, діаметр якого підбирають із урахуванням параметрів ланцюга (див. pозділ 8.5 "Таблиця обслуговування ланцюга", сторінка457). Щоб заточити ланцюг без пошкодження зубців, по- трібна наявність певного досвіду та навичок. Для заточення пиляльного ланцюга:
1. Вимкніть ланцюгову пилу та вийміть аку-
2. Відпустіть гальмо ланцюга.
3. Надійно зафіксуйте напрямну шину зі вста-
новленим пиляльним ланцюгом у відповід- них лещатах, переконавшись, що пиляль- ний ланцюг може вільно переміщатися.
4. Натягніть пиляльний ланцюг, якщо він
5. Встановіть напилок на спеціальну напрям-
ну, потім вставте напилок в западину зуб- ця, підтримуючи постійний нахил за профі- лем ріжучої кромки.
6. Прикладіть напилок кілька разів виключно
спереду і повторіть цю дію на всіх різаль- них кромках у тому ж напрямку (праві або
7. Поміняйте розташування напрямної шини
в затискному пристосуванні на протилежне і повторіть цю дію на інших різальних
8. Перевірте, що зубець-обмежувач не висту-
пає за край приладу, що використовується для перевірки, обробіть можливий виступ плоским напилком, закругливши профіль.
9. Після заточення видаліть всі сліди оброб-
ки і пил напилком і змастіть пиляльний ланцюг у мастильній ванні. Слід замінити ланцюг, коли:
Довжина ріжучої кромки знижується до 5 мм або менше;
За наявності: не перевищуйте позначку на зубцях різальних ланок;
Зазор ланок на заклепках завеликий.443162_a 457 Технічне обслуговування та догляд
8.2 Очищення внутрішнього простору
Ретельно очищайте ланцюгову пилу після кож- ного використання.
1. Вийміть акумулятор і поставте ланцюгову
пилу на стійку поверхню.
2. Викрутіть кожух зірочки.
3. За допомогою підходящого пензлика очи-
стіть внутрішній простір.
4. Зніміть пиляльний ланцюг, а потім напрям-
5. Очистіть паз шини і мастиловипускний
8.3 Перестановка швидкозатискного
1. Зняття напрямної шини(18/1): Відкрутіть
гвинт (18/2) і ослабте пластину адаптера з натяжними гаками (18/3) напрямної шини.
2. Поверніть напрямну шину навколо поз-
3. Знову прикріпіть пластину адаптера з на-
тяжними гаками на напрямну шину і зафік- суйте їх знову гвинтом із хрестовим
4. Встановіть на місце напрямну шину, див.
pозділ 4.1 "Монтаж напрямної шини (03, 04)", сторінка450.
8.4 Перевірка, повертання та змащування
напрямної шини (19, 20) Перевірте напрямну шину Регулярно перевіряйте напрямну шину на по- шкодження. Видаліть задирки (19/1) пласким напилком під кутом 45 ° (19/2). Перевертання напрямної шини Щоб уникнути одностороннього зносу, слід пе- ревертати напрямну шину після кожного зато- чування і заміни ланцюга.
1. Перевстановіть швидкозатискний пристрій
на напрямній шині, див. pозділ 8.3 "Пере- становка швидкозатискного пристрою (18)", сторінка457.
2. Переверніть напрямну шину.
Змастіть напрямну шину
1. Ретельно очистіть паз шини (19/3) і масти-
ловипускні отвори (19/4).
2. Ретельно очистіть мастильний отвір (20/1)
3. За допомогою мастильного шприца по
черзі (20/2) заправте з обох боків стільки мастила, щоб воно рівномірно вийшло на кінцях зірочки. При цьому постійно прокру- чуйте зірочку.
8.5 Таблиця обслуговування ланцюга
ПОПЕРЕДЖЕННЯ! Ризик отримання серйозних травм. Використання на ланцю- говій пилі несанкціонованої пиляльного лан- цюга або напрямної шини може привести до серйозних травм.
Використовуйте тільки санкціоновані пи- ляльні ланцюги і напрямні шини. Запасні частини пильного ланцюга та на- прямної шини: див. Технічні дані.
ланцюг (на- прямна шина) Діаметр на-
Кут голівки Кут підрізу Кут нахилу го- лівки (55°)
Поперечний кутUA 458 CS 1825 Усунення несправностей
ланцюг (на- прямна шина) Діаметр на-
Кут голівки Кут підрізу Кут нахилу го- лівки (55°)
90PX040X (104MLEA041) 4,5мм 30° 0° 75° 0,025" Розмір за глибиною Напилок 9 УСУНЕННЯ НЕСПРАВНОСТЕЙ ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.
Під час технічного обслуговування, догля- ду та очищення завжди слід вдягати захис- ні рукавиці!
Вимкнути пристрій та вийняти акумулятор! ПРИМІТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби
Несправність Причина Усунення Двигун не працює. Немає напруги акумуля-
Доручіть електрикові перевірити лінію електропостачання. Захист від перевантажен- ня вимкнувся. Зачекайте, доки живлення захисту від перевантаження не відновить-
Гальмо ланцюга вимкне-
Відпустіть гальмо ланцюга. Напрямна шина та пиляль- ний ланцюг нагріваються. Поява диму. Пиляльний ланцюг занад- то натягнутий. Відпустіть натяг ланцюга. Масляний бак порожній. Долийте ланцюгове мастило. Перевірте масляний бак на пошко-
Масловипускний отвір і (або) паз напрямної шини забруднені. Очистіть масловипускний отвір і (або) паз напрямної шини. Двигун працює, але пиляль- ний ланцюг не обертається. Пиляльний ланцюг занад- то натягнутий. Відпустіть натяг ланцюга. Несправність приладу Зверніться в сервісний центр ви- робника.443162_a 459 Транспортування Несправність Причина Усунення Замість тирси викидається деревний пил. Ланцюгову пилу затиснуло деревиною. Пиляльний ланцюг зату-
Заточіть пиляльний ланцюг або зверніться в сервісний центр ви-
Нетипова вібрація приладу. Несправність приладу Зверніться в сервісний центр ви-
10 ТРАНСПОРТУВАННЯ ПОПЕРЕДЖЕННЯ! Ризик смерті або тяжких травм. Експлуатація електропилки під час транспортування може призвести до сер- йозних травм і навіть смерті.
Ніколи не переносіть та не транспортуйте ланцюгову пилу з працюючим пиляльним
Перед транспортуванням виконайте наве- дені нижче заходи: Перед транспортуванням виконайте наведені нижче заходи:
1. Вимкніть ланцюгову пилу та вийміть аку-
2. Надіньте ланцюговий захист.
3. Переносьте ланцюгову пилу тільки за
дугову ручку. При цьому напрямна шина та пиляльний ланцюг повинні бути звернені
4. У транспортних засобах: Зафіксуйте лан-
цюгову пилу від перекидання, пошкоджен- ня і витоку ланцюгового мастила. Акумулятор B125 Li (Арт. №: 113896) ПРИМІТКА Номінальна потужність акуму- лятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспорту-
Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:
з метою приватного використання користу- вачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких до- даткових заходів безпеки, але в упаковці для роздрібного продажу;
Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та
Транспортувати та надсилати літій-іонні а- кумулятори дозволяється тільки у неушко- дженому стані!
Для транспортування акумулятора вико- ристовувати виключно оригінальну упаков- ку або відповідну упаковку для небезпеч- ного вантажу (не стосується акумуляторів з номінальною потужністю менше 100Вт·год).
Необхідно заклеїти відкриті контакти аку- мулятора, щоб уникнути короткого зами-
Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну- ти пошкоджень.
В разі транспортування або надсилання необхідно перевірити правильність марку- вання та документації відвантаження (на- приклад, кур'єрською або експедиторської
Необхідно заздалегідь дізнатися, чи мож- ливе транспортування з обраним поста- чальником послуг, і повідомити про надси-
Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів. 11 ЗБЕРІГАННЯ
11.1 Зберігання пристрою
Витягуйте акумулятор після кожного засто- сування пристрою.
Ретельно очищайте пристрій і за наявності встановлюйте всі захисні кришки.UA 460 CS 1825
Зберігайте пристрій у сухому місці, що за- кривається, недоступному для дітей. У разі перерв у роботі більш ніж на 30 днів зробіть таке:
злити з масляного бака для змащування
зняти пиляльний ланцюг і напрямну шину, очистити їх і обробити антикорозійним
УВАГА! Небезпека пошкодження пристро- ю. Під час зберігання висихання/склеювання ланцюгового мастила може призвести до по- шкодження маслопровідних деталей і масля- ного насоса!
Перед тривалим зберіганням завжди зли- вайте ланцюгове мастило з електропилки.
11.2 Зберігання акумулятора та зарядного
ПРИМІТКА Див. детальну інформацію в окремих посібниках для акумулятора і заряд- ного пристрою. 12 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)
Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати
Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед вики- данням! Їхня утилізація регулюється зако- ном про акумулятори.
Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодав- ства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими
Електричні та електронні пристрої можна без- коштовно в таких місцях:
Державна служба з видалення або збору (наприклад, муніципальні склади)
Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при-
Примітки щодо закону про акумулятори (BattG)
Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-
Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інфор- мацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або а- кумуляторів зобов'язуються повертати йо- го відповідно до законодавства після вико- ристання. Повернення обмежується поста- чанням невеликих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:
Hg: батарея містить понад 0,0005% ртуті
Cd: батарея містить понад 0,002% кадмію
Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:
Державна служба з видалення або збору (наприклад, муніципальні склади)
Магазини батарей і акумуляторів
пункт збору загальної системи повернення відпрацьованих акумуляторів443162_a 461 Технічні характеристики
пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата-
13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Ланцюгова пила CS 1825 Арт. № 113919 Розміри (ДxШxВ) 610x215x217мм Вага без пильного ланцюга, направляючої шини, кожуха ланцюга, масла та акумулятора 2,4кг Загальна вага (без акумулятора) 3,4кг Об'єм масляного бака для ланцюга 110мл Захист від перевантаження Так Потужність двигуна 350Вт Частота обертання двигуна 2200-2600хв
Крок зірочки 3/8“, спеціальний Гальмо ланцюга Так (електричний, друку- вальна плата та гальмівна
Робоча швидкість пиляльного ланцюга 4,67м/с
Максимальний час гальмування (EN 60745-2-13 – 19.107) EN 62841-4-1:2020-10 0,064 c
Час очікування ланцюга (EN 60745-2-13 - 19.113) EN 62841-4-1:2020-19.112 0,068 c
Активація пиляльного ланцюга подвійна Рівень звукової потужності L
(DIN EN ISO 3744) 91,6 дБ (A) K = 2,3дБ(A) Рівень звукового тиску L
81 дБ (A) K =3,0дБ(A) Рівень вібрації (DIN EN 28662-1)* 4,2м/с
Пиляльний ланцюг Oregon 90PX040X Товщина робочої ланки 1,1мм Номер запасної деталі 127549 Напрямна шина Oregon 104MLEA041 Довжина напрямної шини 10"/25 смUA 462 CS 1825 Сервісне обслуговування Ланцюгова пила CS 1825 Довжина зрізу 17см Номер запасної деталі 127550
Зазначена величина вібрації вимірюється відповідно до стандартизованого методу випробування і може використовуватися для порівняння одного електроприладу з
Зазначена величина вібрації може також використовуватися для ознайомчої оцін- ки припинення (рівень припинення вібраці-
Величина вібрації може відрізнятися від значень під час фактичного використан- ня потужності, залежно від способу вико- ристання електроприладу.
Намагайтеся тримати вібраційне наван- таження в межах мінімуму. Зразкові захо- ди щодо зниження вібраційного наванта- ження передбачають використання рука- виць під час використання приладу й об- меження робочого часу. В цьому випадку слід враховувати всі частини робочого циклу (наприклад, час вимикання елек- троприладу і час вмикання без наванта-
14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts 15 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:
Дотримуйтеся цього посібника з експлуата-
Використання приладу за призначенням
Використання оригінальних запчастин Гарантія анулюється за таких умов:
Самовільна зміна технічних характеристик
Використання не за призначенням Гарантія не поширюється на:
Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.443162_a 463 ГарантіяAL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: (+49)8221/203-0 | E-Mail: gardentech@al-ko.de | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
