BRUGSANVISNING CS 1825 AL-KO

2.4 Sikkerheds- og beskyttelsesanord-

3.1 Generelle sikkerhedsanvisninger ved

el-værktøjer ........................................ 297

3.1.1 Arbejdspladssikkerhed ................ 297

3.1.4 Brug og håndtering af elværktøjet298

3.1.5 Brug og håndtering af det batte-

3.2 Sikkerhedsanvisninger for kædesave 299

3.3 Generelle sikkerhedsanvisninger for

kædesave........................................... 300

3.4 Årsager til og forebyggelse af tilbage-

3.7 Sikkerhedsanvisninger om batteri og

oplader ............................................... 301

3.8 Sikkerhedsanvisninger til arbejdet......301

3.8.3 Arbejder med kædesaven............302

4.3 Stramning af savkæden (03, 05) ........303

5.2 Isætning eller udtagning af batteriet

(06) .....................................................303

5.3 Påfyldning af savkædeolie (07) ..........303

5.4 Kontrol af kædestramningen ..............304

5.5 Test af kædebremsens funktion .........304

5.5.1 Funktionstest af kædebremsen,

mens motoren er slukket (08) ......304

5.5.2 Funktionstest af kædebremsen,

7 Arbejdsmåde og arbejdsteknik..................305

7.3 Afkortning af træer (13 – 16) ..............307

8.2 Rengøring af kædehjulets indre .........308

8.3 Omstilling af hurtigspændeanordnin-

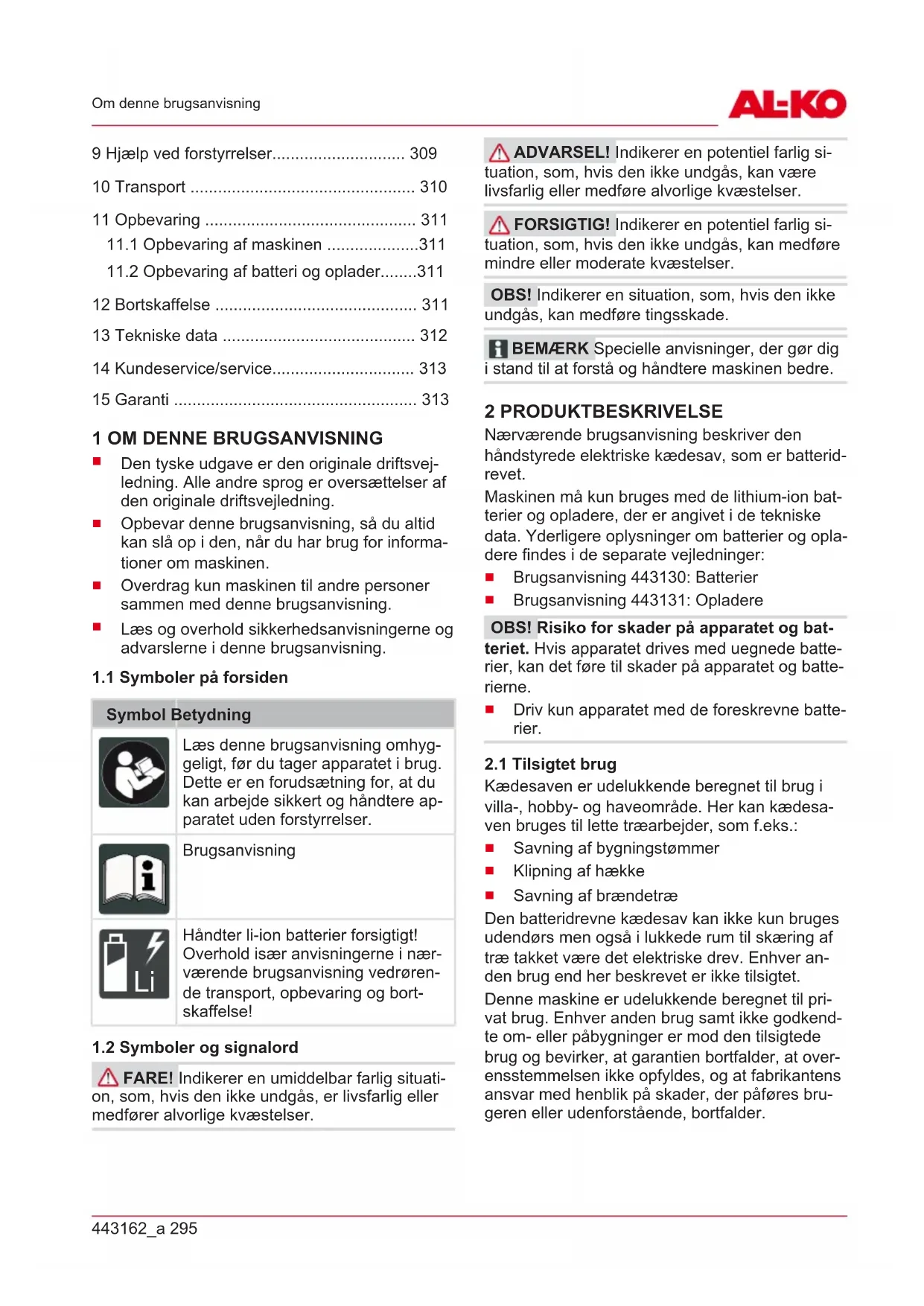

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning Læs denne brugsanvisning omhyg- geligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere ap- paratet uden forstyrrelser. Brugsanvisning

Håndter li-ion batterier forsigtigt! Overhold især anvisningerne i nær- værende brugsanvisning vedrøren- de transport, opbevaring og bort- skaffelse!

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig si- tuation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 2 PRODUKTBESKRIVELSE Nærværende brugsanvisning beskriver den håndstyrede elektriske kædesav, som er batterid- revet. Maskinen må kun bruges med de lithium-ion bat- terier og opladere, der er angivet i de tekniske data. Yderligere oplysninger om batterier og opla- dere findes i de separate vejledninger:

Kædesaven er udelukkende beregnet til brug i villa-, hobby- og haveområde. Her kan kædesa- ven bruges til lette træarbejder, som f.eks.:

Savning af bygningstømmer

Savning af brændetræ Den batteridrevne kædesav kan ikke kun bruges udendørs men også i lukkede rum til skæring af træ takket være det elektriske drev. Enhver an- den brug end her beskrevet er ikke tilsigtet. Denne maskine er udelukkende beregnet til pri- vat brug. Enhver anden brug samt ikke godkend- te om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at over- ensstemmelsen ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres bru- geren eller udenforstående, bortfalder.DK 296 CS 1825 Produktbeskrivelse FORSIGTIG! Fare for kvæstelse ved ikke tilsigtet brug! Der kan ske kvæstelser, når kæ- desaven skærer træ eller andre materialer, der indeholder fremmedlegemer.

Kædesaven må kun bruges til lettere træskæringer.

Undersøg træet for fremmedlegemer før skæringen, f.eks.søm, skruer, beslag.

2.2 Forudsigelig forkert brug

Brug ingen spildolie eller mineralsk olie til savkædens smøring.

Brug ikke apparatet i eksplosive områder.

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved tilsigtet brug af apparatet. Følgende faretyper kan ikke udelukkes på grund af apparatets type og konstruktion.

Berøring af kædens fritliggende tænder (fare for snitsår).

Adgang til kæden, der kører (fare for snitsår).

Sværdet bevæger sig pludseligt og uventet (fare for snitsår).

Dele af kæden løsner sig (snitsår/fare for kvæstelser).

Dele af træet, der skæres, løsner sig.

Hørenedsættelse pga. arbejdet, hvis der ikke bruges et høreværn.

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL! Fare for alvorlige kvæstel- ser som følge af manipulerede sikkerheds- og beskyttelsesanordninger. Der kan ske alvorlige kvæstelser under kædesavens brug som følge af manipulerede sikkerheds- og beskyttelsesanord- ninger.

Deaktiver aldrig sikkerheds- og beskyttelses- anordningerne!

Arbejd kun med kædesaven, når alle sikker- heds- og beskyttelsesanordninger fungerer korrekt.

2.4.1 Tilslutningsbeskyttelse

Giver brugeren gas flere gange efter hinanden, slår kædesaven fra nogle sekunder for at beskyt- te elektronikken og savkæden. I dette tilfælde skal brugeren vente, indtil kædesaven igen kan tilsluttes.

2.4.2 Kædebremse/kædebremsebøjle

Kædesaven har en manuel kædebremse, der ved tilbageslag (kickback) udløses via kæde- bremsebøjlen. Når kædebremsen udløses, stop- pes savkæden og motoren hurtigt.

2.4.3 Overbelastningsbeskyttelse

Kædesaven er udstyret med et overbelastnings- sikring, der slår fra ved overbelastning. Kædesaven kan tilsluttes igen, efter at den er kø- let af et stykke tid.

Den mekaniske udløbsbremse er forbundet med kædebremsen og gør, at savkæden stopper hur- tigt, når kædesaven slukkes. Den mekaniske udløbsbremse forhindrer skader som følge af den efterløbende kæde.

Hvis savkæden sprænger under savningen, op- fanger kædeholdebolten den slående ende af kæden og forhindrer dermed håndskader.

Symbol Betydning Vær særligt forsigtig under håndte- ringen! Fare for tilbageslag! Driv ikke kædesaven med én hånd! Brug ikke maskinen i regnvejr! Be- skyt maskinen mod fugt! Bær beskyttelseshjelm, høreværn og øjenværn! Bær beskyttelseshandsker!443162_a 297 Sikkerhedsanvisninger Symbol Betydning Brug solide sko! Læs brugsanvisningen før brug! Driv altid kædesaven med to hæn- der!

2.5.2 Betjeningssymbol

Symbol Betydning Slækning (-) og stramning (+) af savkæden. Fastspænding af den centrale lås. Savkædens omløbsretning (under kædetandhjulets afdækning)

2.6 Produktoversigt (01)

Nr. Komponent 1 Kædebeskyttelse 2 Styreskinne 3 Savkæde 4 Kædebremsebøjle (håndbeskyttelse) 5 Bøjlegreb 6 Kædeolietankens kontrolvindue 7 Dæksel på kædeolietank 8 Ladeindikator 9 Spærreknap 10 Gashåndtag 11 Bageste greb 12 Motor 13 Afdækning til kædetandhjul 14 Hurtigspændeanordning med central lås og drejering 15 Barkstød Nr. Komponent 16 Batteri* 17 Oplader*

BEMÆRK Batteri og oplader følger ikke med ved leveringen. Disse skal bestilles separat. Leveringsomfanget omfatter de her oplistede komponenter. Kontroller, at alle komponenter er vedlagt: Nr. Komponent 1 Batteridreven kædesav 2 Styreskinne 3 Savkæde 4 Kædebeskyttelse 5 Brugsanvisning 3 SIKKERHEDSANVISNINGER

3.1 Generelle sikkerhedsanvisninger ved el-

værktøjer ADVARSEL! Læs alle sikkerhedsinstruk- tioner, anvisninger, illustrationer og tekniske data, som dette elværktøj er udstyret med. Manglende overholdelse af de efterfølgende an- visninger kan forårsage elektrisk stød, brand og/ eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug. Begrebet "el-værktøjer", der anvendes i sikker- hedsanordningerne henviser til strømdrevne el- værktøjer (med strømkabel) eller batteridrevne el-værktøjer (uden strømkabel).

3.1.1 Arbejdspladssikkerhed

Sørg altid for, at arbejdsområdet er rydde- ligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.

Arbejd ikke med el-værktøjet i eksplosi- onsfarlige områder, hvor der er brændba- re væsker, gasser eller støvpartikler. El- værktøjer frembringer gnister, der kan an- tænde støv eller dampe.DK 298 CS 1825 Sikkerhedsanvisninger

Hold børn og andre personer på afstand, mens el-værktøjet benyttes. Hvis din op- mærksomhed afledes, kan du miste kontrol- len over det elektriske værktøj.

3.1.2 Elektrisk sikkerhed

Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sam- men med beskyttelsesjordet elværktøj. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.

Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindel- se.

Beskyt elværktøjet mod regn og væde. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.

Brug ikke tilslutningsledningen uhen- sigtsmæssigt, når du bærer elværktøjet, hænger det op eller trækker stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter el- ler bevægelige dele. Tilslutningsledninger, der er beskadigede eller i urede, øger risiko- en for elektrisk stød.

Når du arbejder med et elværktøj under åben himmel, må du kun bruge forlænger- ledninger, der er egnet til udendørs brug. Når der anvendes forlængerledninger, der er egnet til udendørs brug, mindskes risikoen for elektrisk stød.

Hvis det ikke kan undgås at betjene el- værktøjet i fugtige omgivelser, skal der anvendes et fejlstrømsrelæ. Brugen af et fejlstrømsrelæ mindsker risikoen for elektrisk stød.

Vær altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med et elværktøj. Brug ik- ke elværktøjer, hvis du er træt eller påvir- ket af narkotika, alkohol eller medicin. Når du betjener elværktøjet, kan et øjebliks uop- mærksomhed føre til alvorlige kvæstelser.

Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Når du alt efter arbej- dets art og elværktøjets type bærer personligt sikkerhedsudstyr såsom støvmaske, skridsik- re sikkerhedssko, beskyttelseshjelm eller hø- reværn, mindskes risikoen for kvæstelser.

Forebyg, at maskinen går i gang utilsigtet. Forvis dig om, at der er slukket for el- værktøjet, før du slutter det til strømforsy- ningen og/eller batteriet, løfter eller bærer det. Der er fare for ulykke, hvis du bærer el- værktøjet og samtidigt har fingeren på tænd/ sluk-knappen eller tilslutter et tændt elværktøj til strømforsyningen.

Fjern indstillingsværktøj eller skruenøg- ler, før du tænder for elværktøjet. Et værk- tøj eller en nøgle, der er sat i et roterende el- værktøj, kan medføre kvæstelser.

Undgå unormale kropsstillinger. Sørg for sikkert fodfæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrollere elværktøjet i uventede situationer.

Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra be- vægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

Kan der monteres støvudsugnings- og - opsamlingsanlæg, skal dette tilsluttes og bruges som tilsigtet. Støvgener mindskes, når der bruges en støvudsugningsanordning.

Vær ikke overmodig, og tilsidesæt ikke sikkerhedsforskrifterne for el-værktøjet, også selv om du kender el-værktøjet godt efter megen brug. Uagtsom håndtering kan lynhurtigt medføre alvorlige kvæstelser.

3.1.4 Brug og håndtering af elværktøjet

Overbelast ikke el-værktøjet. Brug kun det elværktøj, der er bestemt til arbejdet. Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområ- de.

Brug ikke elværktøjer, med defekte kon- takter. Et elværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repare- res.

Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på maskinen, skifter reservedele eller rydder el-værktø- jet væk. Disse forsigtighedsregler forhindrer, at elværktøjet startes utilsigtet.

Opbevar elværktøjer, der ikke er i brug, uden for børns rækkevidde. Lad ikke per- soner bruge dette el-værktøj, hvis de ikke har sat sig ind redskabets funktion eller ikke har læst disse anvisninger. Elværktø- jer er farlige, hvis de bruges af uerfarne per- soner.443162_a 299 Sikkerhedsanvisninger

Plej el-værktøjet og påstiksværktøjet om- hyggeligt. Kontroller, om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beska- diget på en sådan måde, at elværktøjets funktion er nedsat. Få beskadigede dele repareret, før det elektriske værktøj bru- ges. Mange ulykker har deres årsag i dårligt vedligeholdte elværktøjer.

Hold skærende/klippende redskaber skar- pe og rene. Omhyggeligt plejede skærende/ klippende redskaber med skarpe skære-/klip- pekanter går ikke så let fast og er lettere at styre.

Brug elektriske værktøjer, tilbehør, på- stiksværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejds- forholdene og aktiviteten, der skal udfø- res. Der er risiko for, at der kan opstå farlige situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.

Sørg for at holde grebene og fladerne tør- re, rene og frie for olie og fedt. Glatte greb og flader hindrer en sikker betjening og kon- trol over det elektriske værktøj i uforudsigeli- ge situationer.

3.1.5 Brug og håndtering af det

Lad kun batterierne op i opladere, der an- befales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.

Brug kun de dertil beregnede batterier i el- værktøjet. Der er fare for kvæstelser og brand, hvis der bruges andre batterier.

Hold batterier, der ikke anvendes, på af- stand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgen- stande, der kan forårsage en direkte for- bindelse af polerne. Der er fare for forbræn- dinger eller brand, hvis batteriets poler kort- sluttes.

Ved forkert anvendelse kan der sive væ- ske ud af batteriet. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væ- sken kommer i øjnene. Udsivende væske fra et batteri kan medføre hudirritation eller forbrændinger.

Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede bat- terier kan forholde sig uforudsigeligt og med- føre brand, eksplosion eller fare for kvæstel- ser.

Udsæt ikke et batteri for ild eller for høje temperaturer. Ild eller temperaturer over 130°C kan forårsage en eksplosion.

Følg alle anvisninger om opladning, og oplad aldrig batteriet eller det batteridrev- ne værktøj uden for det temperaturområ- de, der er angivet i brugsanvisningen. For- kert opladning eller opladning uden for det til- ladte temperaturområde kan ødelægge batte- riet og øger risikoen for brand.

Lad kun kvalificerede fagfolk reparere el- værktøjet og kun med originale reservede- le. På denne måde er der sikkerhed for, at el- værktøjets sikkerhedsfunktioner opretholdes.

Udfør aldrig service på beskadigede batte- rier. Kun producenten eller et autoriseret kundeværksted må udføre servicen.

3.2 Sikkerhedsanvisninger for kædesave

Hold alle kropsdele på afstand af savkæ- den, når saven er i gang. Kontroller forud for start af saven, at savkæden ikke berø- rer noget. Under arbejde med en kædesav kan et øjebliks uopmærksomhed føre til, at savkæden griber fat i tøj eller kropsdele.

Hold altid kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis kædesaven hol- des fast i den modsatte arbejdsstilling, er der forøget risiko for personskade, og denne ar- bejdsstilling må derfor aldrig benyttes.

Hold kun kædesaven fast i de isolerede greb, da savkæden kan komme i berøring med skjulte strømledninger. Hvis savkæ- den kommer i kontakt med en strømførende ledning, kan metalgenstande blive strømfø- rende og forårsage elektriske stød.

Brug øjenværn. Yderligere beskyttelses- udstyr til hoved, hænder, ben og fødder anbefales. Passende beskyttelsestøj reduce- rer risikoen for personskade som følge af om- kringflyvende spånmateriale og utilsigtet kon- takt med savkæden.

Arbejd ikke med kædesaven oppe i et træ, en stige, fra et tag eller et ustabilt under- lag. Drift på denne måde medfører en alvor- lig risiko for personskader.

Sørg altid for at stå godt fast, og benyt kun kædesaven, hvis du står på et fast, sikkert og plant underlag. Glatte underlagDK 300 CS 1825 Sikkerhedsanvisninger eller ustabile ståsteder kan føre til tab af ba- lancen eller tab af kontrollen over kædesa- ven.

Gå ved savning af en gren, der står under spænding, ud fra, at grenen fjedrer tilba- ge. Når spændingen i træfibrene frigives, kan grenen, der står under spænding, ramme brugeren og/eller forårsage, at vedkommen- de mister kontrollen over kædesaven.

Vær særligt forsigtig ved skæring i under- skov og unge træer. Det tynde materiale kan blive viklet fast i savkæden og slå imod dig eller få dig til at miste balancen.

Bær altid kædesaven i det forreste hånd- tag i slukket tilstand og med savkæden vendt væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttel- sesafdækningen sættes på. Omhyggelig omgang med kædesaven reducerer sandsyn- ligheden for utilsigtet berøring af den kørende savkæde.

Overhold anvisningerne vedr. smøring, kædestramning og udskiftning af styre- skinne og kæde. En forkert strammet eller smurt kæde kan knække eller medføre for- øget risiko for tilbageslag.

Sav kun i træ. Anvend ikke kædesaven til arbejder, som den ikke er beregnet til. Ek- sempel: Benyt aldrig kædesaven til sav- ning af metal, plastic, murværk eller byg- gematerialer, der ikke består af træ. An- vendelse af kædesaven til arbejder, der er i modstrid med hensigten, kan medføre farlige situationer.

Forsøg aldrig at fælde et træ, hvis ikke du har en klar forståelse for risiciene og hvordan risici undgås. Brugeren eller andre personer kan blive alvorligt kvæstet, når træ- et vælter.

3.3 Generelle sikkerhedsanvisninger for

kædesave Følg alle anvisninger, når du fjerner ophobet materiale fra kædesaven, opbevarer eller ved- ligeholder saven. Forvis dig om, at kontakten er slukket og batteriet fjernet. Starter kædesa- ven uventet, når du fjerner materiale fra saven el- ler vedligeholder saven, kan det medføre alvorli- ge personskader.

3.4 Årsager til og forebyggelse af

tilbageslag Tilbageslag kan forekomme, hvis spidsen af sværdet kommer i kontakt med en genstand, eller hvis træet giver efter og klemmer savkæden fast i savsporet. Kontakt med spidsen af styreskinnen kan i for- skellige situationer føre til en uventet, bagudrettet reaktion, der medfører at styreskinnen bliver slået opad og i retning af brugeren. Fastklemning af savkæden langs styreskinnens overkant kan føre til, at sværdet hurtigt stødes til- bage imod brugeren. Alle disse reaktioner kan føre til, at du mister kon- trollen over saven og muligvis kommer alvorligt til skade. Forlad dig ikke udelukkende på de sikker- hedsanordninger, der er bygget ind i kædesaven. Du skal som bruger af en kædesav træffe en række forskellige forholdsregler med henblik på at kunne arbejde uden uheld og personskade. Et tilbageslag er en konsekvens af forkert eller fejlagtig brug af kædesaven. Sådanne hændelser kan forhindres ved egnede sikkerhedsforholds- regler iht. nedenstående beskrivelser:

Hold saven fast med begge hænder, og sørg for, at grebene på motorsaven om- sluttes af tommelfingeren og de øvrige fingre. Sørg for at stå med kroppen og ar- mene i en stilling, hvor du har mulighed for at modstå kræfterne fra tilbageslaget. Når der træffes egnede forholdsregler, er brugeren i stand til at modstå kræfterne fra tilbageslaget. Giv aldrig slip på kædesaven.

Undgå atypiske kropsholdninger, og sav aldrig over skulderhøjde. På den måde undgås utilsigtet kontakt med spidsen af sværdet, og der opnås mulighed for bedre kontrol over kædesaven i uventede situatio- ner.

Anvend altid producentens foreskrevne reservedelssværd og savkæder. Forkerte reservedelssværd og savkæder kan føre til brud på kæden og/eller til tilbageslag.

Overhold producentens anvisninger vedr. slibning og vedligeholdelse af savkæden. For lave ryttere forøger tendensen til tilbage- slag.

Fare pga. vibration Den faktiske vibrationsemissionsværdi under brug af apparatet kan afvige fra den værdi, som producenten har angivet. Vær opmærk- som på følgende indflydelsesfaktorer før og under brug:

Bruges apparatet som tilsigtet?443162_a 301 Sikkerhedsanvisninger

Skæres eller forarbejdes materialet kor- rekt?

Er apparatet i en ordentlig brugbar til- stand?

Er skæreværktøjet slebet korrekt, og er det korrekte skæreværktøj monteret?

Er der monteret holdegreb eller ekstra vi- brationsgreb, og er de fast forbundet med apparatet?

Brug kun apparatet med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibra- tioner minimeres.

Apparatets larm og vibrationer kan blive for- øget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk appa- ratet i disse tilfælde med det samme, og få den repareret af et autoriseret serviceværk- sted.

Belastningen som følge af vibrationer afhæn- ger af det arbejde, der udføres eller af appa- ratets brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed redu- ceres belastningen som følge af vibrationer over hele arbejdstiden.

Bruges apparatet i længere tid, udsættes bru- geren for vibrationer, hvilket kan give kreds- løbsforstyrrelser ("hvide fingre"). Bær hand- sker, og hold hænderne varme for at minime- re denne risiko. Fastslås symptomer på "hvi- de fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelses- løshed, snurren, kløen, smerter, ingen kraft, eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hæn- der eller pulsen. Er temperaturerne udendørs lave, er risikoen større.

Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vi- brationer. Planlæg dit arbejde således, at ap- parater, der danner kraftige vibrationer, bru- ges fordelt over flere dage.

Får du en ubehagelig fornemmelse, eller æn- dres hudens farve på hænderne under appa- ratets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hånd- arm-vibrationssyndrom opstå.

Minimer risikoen for at blive udsat for vibratio- ner. Plej apparatet som angivet i brugsanvis- ningen.

Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at købe antivibrati- onstilbehør (f.eks. greb).

Undgå at arbejde med apparatet ved tempe- raturer på under 10°C. Fastlæg en arbejds- plan for, hvordan vibrationsbelastningen kan minimeres.

Støjbelastning kan ikke undgås helt med maski- nen. Brug den støjende maskine på tilladte tids- punkter. Overhold hviletider, og begræns arbej- dets varighed til det nødvendigste. For din egen personlige beskyttelse og for at beskytte perso- ner i nærheden, skal der bruges høreværn.

3.7 Sikkerhedsanvisninger om batteri og

oplader Følg sikkerhedsanvisningerne for batteri og opla- der i de separate brugsanvisninger. Se:

3.8 Sikkerhedsanvisninger til arbejdet

Overhold nationale sikkerhedsbestemmelser, f.eks. fra arbejdstilsyn, i Tyskland parterne i den kollektive overenskomst for byggesekto- ren (”Sozialkassen”), myndigheder for ar- bejdssikkerhed.

Arbejd kun med tilstrækkeligt dagslys eller kunstig belysning.

Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.

Arbejder du for første gang med en kædesav:

Få brugen af kædesaven forklaret af sæl- geren eller en anden kyndig person, eller tag et kursus i brugen.

Øv skæringen af rundt træ på en savbuk eller et stel, før apparatet bruges rigtigt.

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maski- nen.

Personer, der bruger kædesaven skal være udhvilede, raske og i form. Må du af hensyn til sundheden ikke anstrenge dig, bør du råd- føre dig med en læge, om du må arbejde med en kædesav.DK 302 CS 1825 Montering

Overhold de nationale bestemmelser for kædesa- vens driftstider. Kædesavens driftstider kan være begrænset af nationale og lokale bestemmelser.

3.8.3 Arbejder med kædesaven

ADVARSEL! Fare for alvorlige kvæstel- ser. Bruges en ufuldstændigt monteret kædesav, kan der ske alvorlige kvæstelser.

Brug først kædesaven, når den er monteret fuldstændigt.

Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponen- ter. Sikkerheds- og beskyttelsesanordninger- ne skal være intakte. ADVARSEL! Fare for kvæstelser, hvis kædesaven starter utilsigtet. Hvis kædesaven startes utilsigtet, er der fare for alvorlige kvæstel- ser. Tag derfor batteriet af når:

Der udføres kontrol-, indstillings- og rengø- ringsarbejder

Arbejder på skæreudstyret

Servicearbejder og reparationer

Arbejd aldrig alene.

Lad altid en forbindskasse stå parat i tilfælde af ulykke.

Undgå at røre ved metalgenstande, der er stukket ned jorden eller har elektrisk jordfor- bindelse.

Det personlige beskyttelsesudstyr består af:

Høreværn (f.eks. ørebeskytter), især un- der en daglig arbejdstid på mere end 2,5 timer

Sikkerhedsbukser med skæreindlæg

Solide arbejdshandsker

Sikkerhedssko med skridsikker sål og stålkappe

Brug ikke kædesaven over skulderhøjde, idet det så ikke længere er muligt at håndtere den sikkert.

Sluk for motoren, og sæt kædebeskyttelsen på, når du skifter opholdssted.

Sæt altid kædebeskyttelsen på saven, når du ikke bruger den, og fjern batteriet.

Læg kun kædesaven fra dig, når du har sluk- ket for den.

Brug ikke kædesaven som løftestang eller til at flytte træ.

Træstammer, der er tykkere end sværdlæng- den, må kun saves over af fagfolk.

Savkæden må kun sættes på materialet, når den er kommet op i fart. Tænd aldrig for kæ- desaven, mens savkæden hviler på materia- let.

Pas på, at der ikke kommer savkædeolie ned på jorden.

Sikkerheds- og beskyttelsesanordningerne må aldrig deaktiveres. 4 MONTERING ADVARSEL! Fare for alvorlige kvæstel- ser. Bruges en ufuldstændigt monteret kædesav, kan der ske alvorlige kvæstelser.

Brug først kædesaven, når den er monteret fuldstændigt.

Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponen- ter. Sikkerheds- og beskyttelsesanordninger- ne skal være intakte. FORSIGTIG! Fare for snitsår. Savkædens skarpe kanter kan forårsage snitsår under monte- ringen.

1. Træk håndbeskyttelsen (03/1) ind mod bøjle-

grebet (03/a), så kædebremsen løsnes.

2. Drej den centrale lås (03/2) mod uret, og tag

den af sammen med afdækningen (03/3).

3. Sæt styreskinnen (04/1) på styrebolten

(04/2), og skub den så langt bagud, at sav- kæden kan monteres.443162_a 303 Ibrugtagning

4.2 Montering af savkæden (04)

1. Læg savkæden på kædetandhjulet (04/3) og

ned i rillen på styreskinnen (04/1).

2. Læg kæden om omstyringshjulet på enden af

styreskinnen. Savkæden skal hænge en smule nedad på undersiden af styreskinnen.

4.3 Stramning af savkæden (03, 05)

BEMÆRK Savkæden er strammet korrekt,

hvis den ligger an på undersiden af styreskin- nen og kan trækkes med fingrene.

hvis den midt på styreskinnen kan løftes 3 - 4 mm med hånden.

1. Kontroller, om savkæden sidder som den

skal, dvs. at den ligger rigtigt om kædetand- hjulet og i styreskinnen.

2. Sæt afdækningen (03/3) på, og spænd den

4. Drej den centrale lås (05/2) med uret. Spænd

ikke den centrale lås helt, eller drej den en omdrejning tilbage.

5. Drej drejeringen (05/3) med uret, indtil sav-

kæden er strammet korrekt, som beskrevet ovenfor.

6. Drej den centrale lås (05/2) med uret, til den

er spændt til. 5 IBRUGTAGNING FARE! Livsfare samt fare for alvorlige kvæstelser. Manglende kendskab til sikkerheds- anvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Læs og iagttag alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugs- anvisning samt i brugsanvisningerne, som der henvises til, før kædesaven bruges! ADVARSEL! Fare for alvorlige kvæstel- ser. Er der beskadigede komponenter på kæde- saven, kan der ske alvorlige kvæstelser.

Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponen- ter. Sikkerheds- og beskyttelsesanordninger- ne skal være intakte.

5.1 Opladning af batteri

Overhold temperaturområdet til opladningen, se de tekniske data. BEMÆRK Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og opla- der:

5.2 Isætning eller udtagning af batteriet (06)

OBS! Fare for beskadigelse af batteriet. For- bliver batteriet i apparatet efter brug, kan dette ødelægge batteriet.

Træk batteriet ud af apparatet lige efter brug, og opbevar batteriet beskyttet mod frost.

Sæt først batteriet i apparatet lige inden brug. Isætning af batteriet

1. Skub batteriet (06/1) ind i kædesaven bagfra,

til det går i hak (06/a). Udtagning af batteriet

1. Tryk på udløsertasten (06/2) på batteriet, og

2. Træk batteriet ud (06/b).

5.3 Påfyldning af savkædeolie (07)

OBS! Fare for beskadigelse af kædesaven. Kædesaven beskadiges helt, hvis der er for lidt eller intet savkædeolie i tanken eller hvis olien er indtørret/klæber. Indtørret/klæbende savkædeolie kan medføre beskadigelse på de olieførende komponenter eller oliepumpen. Beskadigelse op- står, hvis der bruges en gammel olie. Brug af gammel olie kan medføre miljøskader!

Fyld savkædeolie i tanken til ibrugtagningen.

Fyld senest igen savkædeolie i tanken, når batteriet skiftes. Savkæden og styreskinnen forsynes kontinuerligt med olie af et automatisk smøresystem. Savkæ- deolien beskytter mod korrosion og for tidlig slita- ge. For at smøre savkæden tilstrækkeligt skal der altid være nok savkædeolie i tanken. Brug kun miljøvenlig biologisk nedbrydelig kvali- tetssavkædeolie til at smøre savkæden og styre- skinnen. Opbevar og transporter olien i godkend- te og mærkede beholdere.DK 304 CS 1825 Betjening Kontroller olieniveauet, før arbejdet påbegyndes samt hver gang batteriet skiftes, og fyld savkæ- deolie på efter behov:

1. Kontroller olieniveauet i olietankens kon-

trolvindue (07/1). Olien skal altid kunne ses. Det minimale og maksimale olieniveau må ik- ke overskrides.

2. Fyld savklædeolie i via påfyldningsstudsen

5.4 Kontrol af kædestramningen

Kontroller kædestramningen med hyppige mel- lemrum, da nye kæder strækker sig. Kæden bli- ver længere under driftstemperatur og hænger en smule. Stramning af savkæden: se kapitel 4.3 "Stramning af savkæden (03, 05)", Side303. BEMÆRK Savkæden er strammet korrekt,

hvis den ligger an på undersiden af styreskin- nen og kan trækkes med fingrene.

hvis den midt på styreskinnen kan løftes 3 - 4 mm med hånden. FORSIGTIG! Fare for kvæstelse, hvis savkæden springer af! Er savkæden ikke strammet nok, kan kæden springe af under drif- ten og forårsage kvæstelser.

Kontroller jævnligt kædestramningen. Kæ- destramningen er for ringe, hvis drivleddene går ud af rillen på undersiden af styreskin- nen.

Stram savkæden korrekt, hvis kædestramnin- gen er for ringe.

5.5 Test af kædebremsens funktion

Kædesaven har en manuel kædebremse, der ved tilbageslag (kickback) udløses via kæde- bremsebøjlen. Når kædebremsen udløses, stoppes savkæden og motoren hurtigt. FARE! Livsfare ved uagtsom brug! Bevæ- ges kædesaven uforsigtigt eller uforudset, kan der opstå meget alvorlige kvæstelser eller livsfa- re.

Arbejd sikkerhedsbevidst og meget koncen- treret med kædesaven.

Tryk ikke på kædesavens knapper, mens kædebremsen løsnes. ADVARSEL! Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse. Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback), og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda være livsfarlig.

Test kædebremsen før hver brug.

Tænd ikke for kædesaven, hvis kædebrem- sen er defekt. Få kædesaven kontrolleret af et serviceværksted.

5.5.1 Funktionstest af kædebremsen, mens

motoren er slukket (08)

1. Træk batteriet ud af maskinen: se kapitel 5.2

"Isætning eller udtagning af batteriet (06)", Side303.

2. Træk kædebremsebøjlen (08/1) mod bøjle-

grebet (08/2) for at løsne kædebremsen (08/ a). Savkæden kan trækkes med fingrene.

3. Tryk kædebremsebøjlen (08/1) fremad for at

slå kædebremsen til (08/b). Savkæden må ik- ke kunne trækkes med fingrene.

5.5.2 Funktionstest af kædebremsen, mens

motoren er tilsluttet (08) BEMÆRK Løsn kædebremsen, hver gang kædesaven slås til.

1. Hold godt fast om bøjlen og håndgrebet med

2. Løsn kædebremsen.

4. Tryk kædebremsebøjlen (08/1) fremad (08/

B). Savkæden og motoren skal standse øje- blikkeligt. 6 BETJENING FARE! Livsfare samt fare for alvorlige kvæstelser. Manglende kendskab til sikkerheds- anvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Læs og iagttag alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugs- anvisning samt i brugsanvisningerne, som der henvises til, før kædesaven bruges!443162_a 305 Arbejdsmåde og arbejdsteknik ADVARSEL! Fare for kvæstelse pga. mangelfuldt apparat. Bruges et mangelfuldt ap- parat, kan det medføre alvorlige kvæstelser og beskadigelse af apparatet.

Hold godt fat om bageste greb med højre hånd og tag om bøjlegrebet med venstre hånd.

Slip ikke grebene, mens motoren er i gang.

Brug ikke kædesaven:

har indtaget alkohol, medicin og narkoti-

Kontroller om der er nok savkædeolie i tan- ken:

hver gang inden arbejdet påbegyndes

senest når batteriet udskiftes

Fyld efter med savkædeolie, hvis niveauet er for lavt. Fremgangsmåde se kapitel 5.3 "Påfyldning af savkædeolie (07)", Side303.

6.2 Test kædebremsen

Fremgangsmåde: se kapitel 5.5 "Test af kæde- bremsens funktion", Side304. ADVARSEL! Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse. Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback), og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda være livsfarlig.

Test kædebremsen før hver brug.

Tænd ikke for kædesaven, hvis kædebrem- sen er defekt. Få kædesaven kontrolleret af et serviceværksted.

6.3 Tænd og sluk for motoren (09)

FORSIGTIG! Fare for høreskader! Der dannes kraftig støj under kædesavens brug, hvil- ket kan forårsage høreskader.

Bær høreværn under arbejdet med kædesa- ven. BEMÆRK Løsn kædebremsen, hver gang kædesaven slås til. Tænd for motoren:

1. Løsn kædebremsen.

2. Tryk på spærreknappen (09/1) med tommel-

fingeren, og hold den inde.

3. Tryk på gashåndtaget (09/2), og hold det in-

skal ikke længere trykkes ind, når kædesa- ven er startet. Spærreknappen skal forhindre, at kædesaven startes utilsigtet. Sluk for motoren:

Ladeindikatoren (01/8) sidder oven på kædesa- ven. Den består af tre segmenter. Segmenterne lyser og blinker afhængigt af ladetilstanden. Segment Ladetilstand 3 segmenter lyser: Batteri fuldt opladet. 2 segmenter lyser: Batteri ladet 2/3 op. 1 segment lyser: Batteri ladet 1/3 op. 1 segment blinker: Batteri næsten tomt. Maskinen slår snart fra.

ARBEJDSTEKNIK BEMÆRK Der afholdes med jævne mellem- rum kurser i håndtering af kædesave og træfæld- ning. FARE! Livsfare på grund af utilstrække- ligt faglig viden! Utilstrækkelig faglig viden kan være skyld i meget alvorlige kvæstelser og endda dødsfald!

Kun instruerede og erfarne personer må fæl- de og afgrene træer. FARE! Livsfare ved træ, der splintrer! Der er fare for særdeles alvorlige kvæstelser og end- da dødsfald ved træsplinter, der rives løs!

Fjern løse spåner og træsplinter fra materia- let, der skal saves.DK 306 CS 1825 Arbejdsmåde og arbejdsteknik

7.1 Træfældning (10, 11)

Vær opmærksom på følgende punkter før og un- der træfældningen:

Når træer skal fældes, skal det sikres, at an- dre personer ikke udsættes for farer, at forsy- ningsledninger ikke berøres, og at der ikke kan ske tingsskader. Kommer et træ til at be- røre en forsyningsledning, skal forsyningssel- skabet informeres herom med det samme.

Pas også på andre personers ejendom, dyr eller ting. Disse må ikke være i fareområdet. Informer ejeren med det samme i tilfælde af skader.

Sikkerhedsafstanden mellem andre arbejds- pladser eller genstande skal være på mindst 2½ gange træets længde.

træets naturlige hældning

flere grene på den ene end på den anden side af træet

Asymmetrisk vækst, skader i træet

vindretning og vindhastighed

Arbejd altid oven over træet, der skal fældes, hvis det vokser på en skråning.

Forvis dig om, at der ikke er forhindringer i den forud fastlagte undvigelsesvej. Undvigel- sesvejen skal være ca. 45° skråt bagud i for- hold til faldretningen (10).

Stammen skal være fri for krat, grene og fremmedlegemer (f.eks. smuds, sten, løst bark, søm, klammer, tråd osv.). Der skal laves et forhug og et fældesnit for at fæl- de et træ.

1. Anbring barkstødet sikkert på træmaterialet,

der skal saves ved fælde- og afkortningssnit.

2. Sav først vandret ind (11/C) og derefter skråt

fra oven i en vinkel på mindst 45° for at save forhugget ud. På denne måde undgås det, at kædesaven klemmes fast, når det andet kærvsnit skæres. Forhugget skal være så langt nede ved jorden som muligt og anbrin- ges i den ønskede faldretning (11/E). Dybden skal være på ca. 1/4 af stammens diameter.

3. Sav nøjagtigt vandret ind for at danne et fæl-

desnit (11/D) på den modsatte side af forhug- get. Fældesnittet skal være 3-5 cm over det vandrette snit i forhugget.

4. Sav fældesnittet (11/D), så der stadig er en

fældekam (11/F) på mindst 1/10 af stammens diameter mellem forhugget (11/C) og fælde- snittet (11/D). Denne fældekam forhindrer, at træet drejer og falder i den forkerte retning. Idet fældesnittet (11/D) kommer tættere og tættere på fældekammen (11/F), bør træet begynde at falde. Sav ikke fældekammen igennem! Hvis træet falder, mens der saves:

Afbryd fældesnittet, hvis træet eventuelt falder i den forkerte retning eller bøjer sig tilbage og klemmer kædesaven fast. Driv en kile af træ, kunststof eller aluminium ind for at åbne snittet og rette træet ind efter den ønskede faldretning.

Træk straks kædesaven ud af snittet, slå den fra, og læg den væk.

Træk dig tilbage til undvigelsesområdet.

5. Hvis træet bliver stående, skal du få træet til

at falde kontrolleret ved at drive kiler ind i fæl- desnittet. Bemærk:Der må kun anvendes kiler af træ, kunststof eller aluminium.

6. Når du er færdig med at save, skal du straks

tage høreværnet af og være opmærksom på signaler eller advarselsråb. Indstik-, længde- og hjertesnit bør kun udføres af erfarne eller instruerede personer (11). FARE! Livsfare ved faldende træer! Hvis det ikke er muligt at undvige bagud, når træet fal- der, er der fare for alvorlig kvæstelse eller endda dødsfald!

Begynd først at fælde, når du har sikret dig, at du kan vige uhindret tilbage fra træet, der skal fældes. FARE! Livsfare ved et træ, der falder ukontrolleret! Der er fare for særdeles alvorlige kvæstelser og endda dødsfald ved træer, der fal- der ukontrolleret!

For at sikre at et træ falder kontrolleret, skal der være en fældekam på ca. 1/10 af træets diameter mellem forhugget og fældesnittet.

Fæld ikke, hvis det blæser.443162_a 307 Service og vedligeholdelse

Afgrening er afskæring af grene på det fældede træ. Vær opmærksom på følgende punkter:

Støt kædesaven med barkstødet på træstam- men under arbejdet.

Lad først større nedadvendte grene, der støt- ter træet, blive siddende.

Skær systematisk grenene efter hinanden af træet (12/a). Fjern først de grene, der gene- rer. Derefter grene, der forårsager spændin- ger. Skær til sidst hovedgrenen af ved basis.

Skær frit hængende grene af oppefra (12/b) og ikke nedefra.

Pas på grene, der er i spænd, og sav dem over nedefra og op (12/c), for at undgå at kædesaven kommer til at sætte sig fast.

7.3 Afkortning af træer (13 – 16)

Afkortning er opdeling af det fældede træ i dele. Vær opmærksom på følgende punkter:

Sørg for fast stand og jævn fordeling af din krops vægt på begge fødder. Stammen bør understøttes af grene, bjælker eller kiler.

Arbejd altid oven over træstammen på skrå- ninger, da der er risiko for, at træstammen kan rulle væk (13).

Før kædesaven således, at alle kroppens de- le holdes uden for savkædens forlængede svingområde.

Sæt barkstødet på lige ved siden af snitkan- ten, og lad kædesaven dreje rundt om dette punkt. Pas på ikke at trykke, når saven er ved at gå helt igennem.

For at have fuld kontrol over kædesaven, når der skæres, skal trykket reduceres til sidst i skæringen, uden at det faste hold om kæde- savens greb løsnes.

Pas på, at savkæden ikke berører jorden.

Vent, til savkæden står stille, før du fjerner kædesaven efter et afsluttet snit.

Sluk altid for kædesavens motor, før du går hen til det næste træ. Træstammen hviler i hele sin længde på jorden:

Sav gennem træstammen ovenfra (14/a), og pas på ikke at save ned i jorden. Træstammen hviler på den ene ende:

For at undgå træsplinter og at kædesaven kommer til at sætte sig fast, skal du først sa- ve 1/3 af stammens diameter igennem nede- fra (15/a) og derefter resten ovenfra og ned til det underliggende snit (15/b). Træstammen hviler på begge ender: For at undgå træsplinter og at kædesaven kom- mer til at sætte sig fast, skal du først save 1/3 af stammens diameter igennem oppefra (16/a) og derefter resten nedefra og op til det øverste snit (16/b). FARE! Livsfare ved tilbageslag (kick- back)! Sker der et tilbageslag (kickback), kan brugeren blive livsfarligt kvæstet.

7.4 Afkortning af bygningstømmer

Ved dette arbejde skal følgende punkter overhol- des:

Sørg for sikkert fodfæste, og at kroppen er i balance.

Savkæden må kun sættes på materialet, når den er kommet op i fart. Tænd aldrig for kæ- desaven, mens den hviler på materialet.

Hold aldrig træet fast med foden, og lad al- drig en anden holde træet fast for dig.

8 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL! Fare for snitsår. Der er fare for snitsår, hvis de skarpe, bevægende dele samt skæreværktøjet berøres.

Sluk altid for apparatet, før vedligeholdelse, pleje og rengøring udføres. Tag batteriet ud.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet. Kædesaven opfylder alle relevante sikkerheds- normer. Kun kvalificerede fagfolk må udføre re- parationer og kun ved at bruge originale reserve- dele.

Hver gang kædesaven har været i brug, skal den kontrolleres for slitage, og beskadigede dele skal i givet fald udskiftes.

Redskabet må ikke udsættes for vand eller fugt. Kunststofdele rengøres med en fugtig klud. Brug ingen rengørings- eller opløs- ningsmidler.

Rens udluftningsslidserne, når de er dækket til.DK 308 CS 1825 Service og vedligeholdelse

Kædesaven må ikke sprøjtes ren med vand. Brug ingen højtryksrenser.

Brug kun reservedele, der er godkendt af producenten.

8.1 Slibning af savkæden (17)

FARE! Livsfare ved tilbageslag (kick- back)! Er savkæden slebet forkert, kan det med- føre øget risiko for tilbageslag og dermed risiko for livsfarlige kvæstelser.

Slib savkæden korrekt for at minimere risiko- en for tilbageslag. BEMÆRK Uerfarne brugere af savkæden bør få slebet savkæden af en fagkyndig fra kun- deservicen. Savkæden skal af hensyn til både sikkerhed og effektivitet altid være skarp. Slibning er nødvendig, når:

Savspånerne har form af støv.

Der kræves større kraft for at skære.

Snittet ikke bliver lige.

Vibrationerne tager til. Hvis slibning overlades til et specialiseret kunde- servicecenter, kan arbejdet udføres med egnet værktøj, som sikrer minimal fjernelse af materiale og en ensartet skarphed på alle tænder. Savkæden kan slibes med specielle rundfile, hvis diameter er tilpasset den pågældende kædetype (se kapitel 8.5 "Tabel over kædevedligeholdelse", Side309). Dette kræver øvelse og omhu, så tæn- derne ikke beskadiges. Til slibning af savkæden:

1. Sluk for kædesaven, og fjern batteriet.

2. Løsn kædebremsen.

3. Opspænd styreskinnen med den monterede

savkæde i en egnet skruetvinge. Sørg for, at savkæden kan bevæge sig frit.

4. Stram savkæden, hvis den er løs.

5. Sæt filen i det dertil hørende styr, og før der-

efter filen ind i tandens udsparing. Sørg for at opretholde en ensartet hældning i overens- stemmelse med tandprofilen.

6. Udfør kun enkelte filetag og udelukkende

fremad, og gentag arbejdstrinnet på alle tæn- derne, der vender i samme retning (højre el- ler venstre).

7. Vend styreskinnen om i skruetvingen, og

gentag arbejdstrinnet på de resterende tæn- der.

8. Kontroller, at rytteren ikke stikker oven for

prøveværktøjet. Hvis den gør det, skal det overskydende materiale fjernes ved hjælp af en fladfil og profilen afrundes.

9. Efter slibning skal spåner og støv fra arbejdet

fjernes, og savkæden skal smøres i et olie- bad. Kæden skal udskiftes, når:

Tændernes længde er mindre end 5 mm;

Hvis tilstede: Markeringen på leddenes tæn- der er underskredet;

Leddenes slør ved kædenitterne bliver for stort.

8.2 Rengøring af kædehjulets indre

Rengør altid kædesaven omhyggeligt efter brug.

1. Tag batteriet af, og læg kædesaven på et

2. Skru afdækningen til kædetandhjul af.

3. Rengør det indvendige rum med en pensel.

4. Tag savkæden af, og tag styreskinnen af.

5. Rengør noten i styreskinnen og olieindløbet.

8.3 Omstilling af hurtigspændeanordningen

(18/2) ud, og løsn adapterpladen med stram- mehager (18/3) på styreskinnen.

2. Vend styreskinnen omkring længdeaksen.

3. Placer adapterpladen med strammehagerne

igen på styreskinnen, og fastgør den med krydskærvsskruen.

(19, 20) Kontroller styreskinnen Kontroller styreskinnen med jævne mellemrum for beskadigelse. Fjern evt. graten (19/1), dvs. fil af i en vinkel på 45° (19/2). Vend styreskinnen For at undgå at styreskinnen slides for meget på den ene side, skal den vendes, hver gang kæden slibes eller skiftes.

1. Omstil hurtigspændeanordningen på styre-

skinnen (se kapitel 8.3 "Omstilling af hurtigs- pændeanordningen (18)", Side308).

2. Vend styreskinnen.443162_a 309

Hjælp ved forstyrrelser Smør styreskinnen

1. Rengør skinnenoten (19/3) og olieindløbene

2. Rengør smøreboringen (20/1) omhyggeligt

stol (20/2), indtil der kommer fedt ud af spid- serne på stjernehjulet. Drej samtidigt på stjer- nehjulet.

8.5 Tabel over kædevedligeholdelse

ADVARSEL! Fare for alvorlige kvæstel- ser. Er der en ikke godkendt savkæde eller styre- skinne på kædesaven, kan der ske alvorlige kvæ- stelser.

Brug kun godkendte savkæder og styreskin- ner. Reservedele til savkæde og styreskinne: se tek- niske data. Savkæde (styre- skinne) Fildiameter Hovedvinkel Underskåret vinkel Hovedets hæld- ningsvinkel (55°) Dybdemål Værktøjets drejevinkel Værktøjets hældningsvin- kel Sidevinkel 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" Dybdemål Fil

9 HJÆLP VED FORSTYRRELSER

FORSIGTIG! Fare for personskader. Skar- pe samt bevægelige maskindele kan medføre kvæstelser.

Brug beskyttelseshandsker under vedligehol- delse, pleje samt rengøring af apparatet!

Sluk for apparatet, og fjern batteriet! BEMÆRK Henvend dig til vores kundeser- vice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe. Fejl Årsag Afhjælpning Motoren kører ikke. Der er ingen batterispæn- ding. Lad en elektriker kontrollere strøm- forsyningen. Overbelastningssikringen har slået fra. Vent, indtil overbelastningssikringen genopretter strømforsyningen.DK 310 CS 1825 Transport Fejl Årsag Afhjælpning Kædebremse tilsluttet. Løsn kædebremsen. Styreskinnen og savkæden bliver varme. Røgudvikling. Savkæden er for stram. Løsn kædespændingen. Olietanken er tom. Fyld savkædeolie i. Kontroller olietanken for beskadigel- ser. Olieindløbet og/eller noten i styreskinnen er snavsede. Rengør olieindløbet og noten i styre- skinnen. Motoren kører, men savkæden bevæger sig ikke. Savkæden er for stram. Løsn kædespændingen. Fejl i maskinen Opsøg fabrikantens serviceværk- sted. Savkæden frembringer træ- støv i steder for træspåner. Kædesaven skal trykkes gen- nem træet. Savkæden er stump. Slib savkæden, eller opsøg fabrikan- tens serviceværksted. Maskinen vibrerer usædvan- ligt. Fejl i maskinen Opsøg fabrikantens serviceværk- sted. 10 TRANSPORT ADVARSEL! Livsfare samt fare for alvor- lige kvæstelser. En kørende savkæde kan med- føre meget alvorlige kvæstelser samt være livs- farligt under en transport.

Bær og transporter aldrig kædesaven, mens savkæden kører.

Udfør de ovenstående tiltag før transporten. Udfør følgende tiltag før transporten:

1. Sluk for kædesaven, og fjern batteriet.

2. Sæt kædebeskyttelsen på.

3. Bær kun kædesaven i bøjlegrebet. Styreskin-

ne og savkæde vender bagud.

4. I køretøjer: Sørg for, at kædesaven ikke kan

vippe, blive beskadiget eller at kædeolien kan sive ud. Batteri ”B125 Li” (art.nr. 113896) BEMÆRK Batteriets mærkeenergi er højere end 100 Wh! Overhold derfor de efterfølgende transportanvisninger! Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog transporteres under forenklede betingelser:

Batteriet kan uden videre påbud transporte- res af brugeren på veje, hvis apparatet er indpakket i den originale emballage og trans- porten er af privat art.

Erhvervsmæssige brugere, som udfører transporten i forbindelse med arbejdet (f.eks. transport til eller fra byggepladser eller ved præsentationer), kan ligeledes følge de for- enklede regler. I begge oven over anførte tilfælde skal der ube- tinget træffes forholdsregler, så batteriets indhold ikke kan sive ud. I alle andre tilfælde skal be- stemmelserne i loven om farligt gods ubetinget overholdes! Ved tilsidesættelse kan afsenderen eller speditøren pålægges store bøder. Yderligere henvisninger til transport og forsendelse

Brug den originale kasse eller en egnet kas- se til farligt gods til en transport (ikke nødven- digt for batterier med en mærkeenergi på mindre end 100Wh).

Tildæk de åbne kontakter på batteriet for at undgå kortslutning.

Batteriet må ikke ligge løst i emballagen, så der ikke sker skader på det.

Informér dig på forhånd, om en transport kan udføres med den udvalgte tjenesteudbyder, og advisér forsendelsen. Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold også eventuelle supplerende nationale forskrifter. 11 OPBEVARING

Fjern batteriet fra maskinen efter hver brug.

Gør maskinen grundigt rent og sæt - hvis til rådighed - alle sikkerhedsafdækninger på.

Opbevar maskinen i et tørt, aflåst rum og util- gængeligt for børn. Udfør følgende arbejdstrin, hvis saven ikke bru- ges i over 30 dage:

Tøm olietanken til savkædeolien.

Tag savkæden og styreskinnen af, rengør dem, og smør dem med rustbeskyttelsesolie. OBS! Risiko for beskadigelse af maskinen. Indtørret/klæbende savkædeolie kan ved længe- re opbevaring medføre beskadigelse på de olie- førende komponenter eller oliepumpen.

Aftap savkædeolien fra kædesaven før læn- gere tids opbevaring.

11.2 Opbevaring af batteri og oplader

BEMÆRK Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og opla- der. 12 BORTSKAFFELSE Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige hus- holdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladeli- ge batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er re- guleret af loven.

Ejeren eller brugeren af elektrisk og elektro- nisk udstyr er forpligtet til at tilbagesende red- skabet efter brug iht. loven.

Slutbrugeren er selv ansvarlig for at slette al- le personlige data på det gamle redskab! Symbolet på en overstreget affaldsspand bety- der, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaf- fald. Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (sta- tionære og online), hvis forhandleren er for- pligtet til at tage redskabet retur eller hvis for- handleren tilbyder dette selv. Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestem- melser for bortskaffelse af elektrisk og elektronisk udstyr. Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monte- ringsvejledningen om sikker udtagning af bat- terier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.

Ejeren eller brugeren af batterier og genopla- delige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdnings- mængde. Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt men- neskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer. Symbolet på en overstreget affaldsspand bety- der, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdnings- affald. Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005% kviksølv

Pb: Batteriet indeholder mere end 0,004% bly Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger batterier og genop- ladelige batterier

Indsamlingssteder, der tager brugte batterier tilbage

Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagel- sesordning) Disse informationer gælder kun batterier og gen- opladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier. 13 TEKNISKE DATA Kædesav CS 1825 Art.-nr. 113919 Mål (L x B x H) 610x215x217mm Vægt uden savkæde, styreskinne, kædebeskyttelse, olie og batteri 2,4kg Totalvægt (uden batteri) 3,4kg Volumen kædeolietank 110ml Overbelastningsbeskyttelse Ja Motoreffekt 350W Motoromdrejningstal 2200-2600 omdr./min Deling kædehjul 3/8“ special Kædebremse Ja (elektrisk, PCB og brem- sestand) Savkæde:

Savkædens driftshastighed 4,67m/s

Aktivering af savkæden To gange Lydeffektniveau L

Den anførte vibrationsemissionsværdi er målt iht. en normeret metode og kan bruges til at sammenligne et elværktøj med et andet.

Den anførte vibrationsemissionsværdi kan også bruges til en begyndende vurdering af eksponeringer (graden af vibrationsekspone- ring).

Vibrationsemissionsværdien kan under den daglige brug være anderledes end den anfør- te værdi, alt efter den måde elværktøjet bru- ges.

Prøv at holde belastningen fra vibrationerne så lav som muligt. Eksempler på reducering af vibrationsbelastningen er brugen af hand- sker under værktøjets brug samt at nedsætte brugstiden. Der skal tages højde for alle aspekter af driftscyklussen (for eksempel ti- der, hvor elværktøjet er slået fra og tider, hvor det er tilsluttet, men kører uden belast- ning). 14 KUNDESERVICE/SERVICE Henvend dig til nærmeste AL-KOserviceværk- sted ved spørgsmål til garanti, reparation eller re- servedele. Serviceværksteder findes på internet- tet på adressen: www.al-ko.com/service-contacts 15 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitterin- gen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kun- deservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.SE 314 CS 1825 Översättning av originalbruksanvisning

3. Pressa med en lämplig fettpress (20/2) in så

Hvis det er første gang du arbeider med en kjedesag:

Beskyttelsesbukse med sagbeskyttelse

Vernesko med såle med godt grep og stålhette

Bruk ikke gammel olje!

Ikke slipp håndtakene så lenge motoren går.

4. Slipp sperreknappen (09/1). Du trenger ikke

7.1 Felle trær (10, 11)

Ved dette arbeidet skal det tas hensyn til følgen- de punkter:

sagflisen er støvlignende

snittet ikke er rett
