NAUDOJIMO INSTRUKCIJA CS 1825 AL-KO

Turinys 1 Apie šią naudojimo instrukciją ................. 375

1.1 Tituliniame puslapyje esantys simbo-

liai....................................................... 375

1.2 Simbolių paaiškinimai ir signaliniai

žodžiai ................................................ 375 2 Gaminio aprašymas................................. 375

2.1 Naudojimas pagal paskirtį .................. 375

2.4 Saugos ir apsauginiai įtaisai............... 376

2.4.1 Apsauga nuo įjungimo................. 376

2.4.2 Grandinės stabdys / grandinės

2.4.5 Grandinės fiksavimo kaištis ......... 376

3.1 Bendrosios saugos nuorodos elektri-

3.1.4 Elektrinio įrankio naudojimas ir

elgesys su juo.............................. 379

3.1.5 Akumuliatorinio įrankio naudoji-

3.2 Saugos nuorodos grandininiams pjū-

klams.................................................. 380

3.3 Bendrieji su grandininių pjūklų nau-

dojimu susiję saugos nurodymai ........ 380

3.4 Atatrankos priežastys ir priemonės jai

3.7 Akumuliatoriaus ir įkroviklio saugos

4.1 Kreipiamojo bėgelio uždėjimas (03,

04) ......................................................383

4.2 Pjūklo grandinės uždėjimas (04) ........383

4.3 Pjūklo grandinės įtempimas (03, 05) ..383

5.2 Akumuliatoriaus įdėjimas ir ištrauki-

mas (06)..............................................384

5.3 Pjūklų grandinių alyvos pripildymas

(07) .....................................................384

5.4 Grandinės įtempio tikrinimas ..............384

5.5 Grandinės stabdžio veikimo išbandy-

mas.....................................................384

5.5.1 Grandinės stabdžio veikimo iš-

bandymas esant išjungtam vari- kliui (08) .......................................385

5.5.2 Grandinės stabdžio veikimo iš-

bandymas esant įjungtam vari- kliui (08) .......................................385 6 Valdymas...................................................385

6.1 Pjūklų grandinių alyvos tikrinimas.......385

6.2 Grandinės stabdžio bandymas ...........385

6.3 Variklio įjungimas ir išjungimas (09) ...386

6.4 Akumuliatoriaus įkrovimo būsenos ti-

krinimas ..............................................386 7 Darbinė elgsena ir darbo metodika ...........386

7.1 Medžių kirtimas (10, 11) .....................386

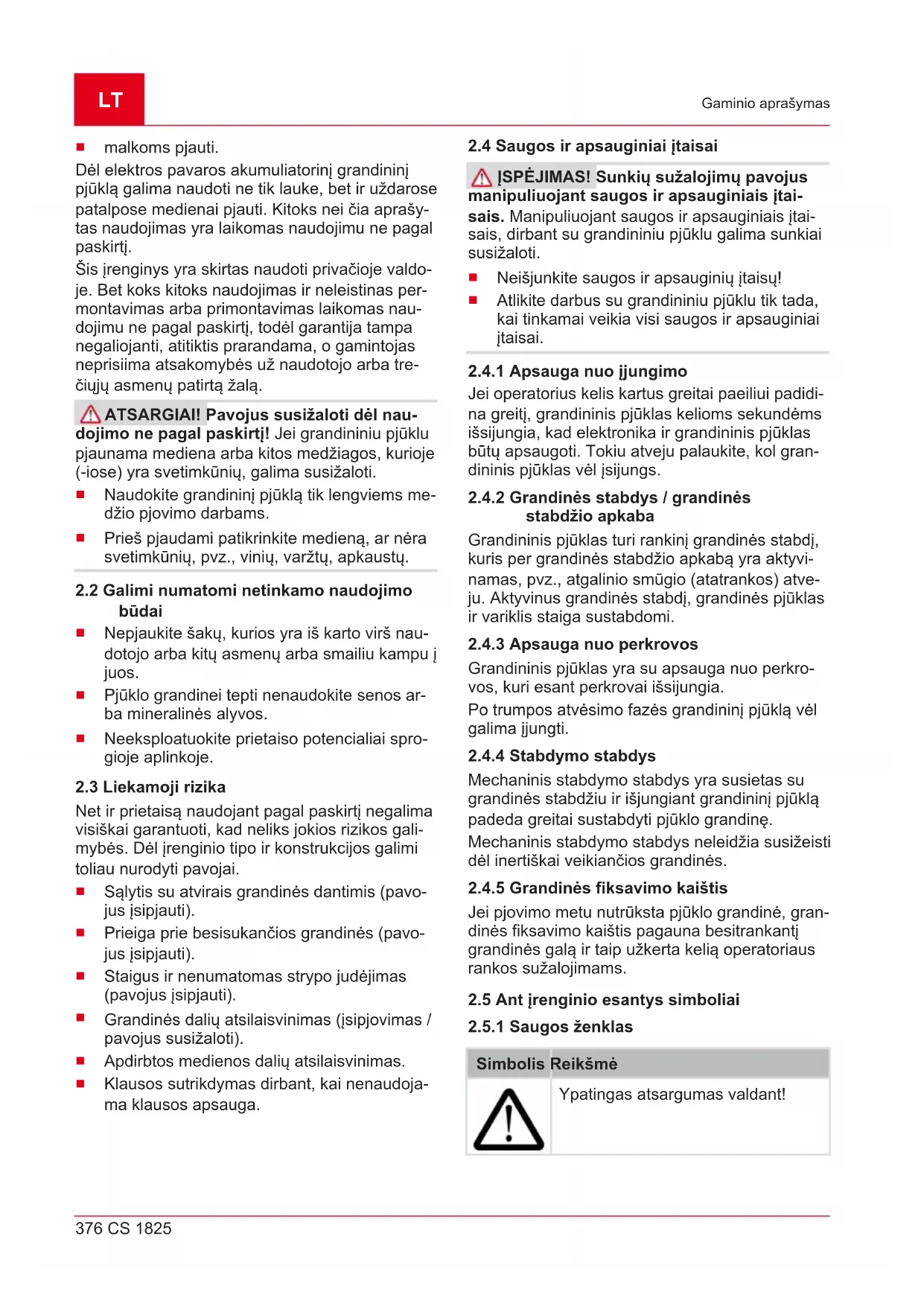

376 CS 1825 Gaminio aprašymas

malkoms pjauti. Dėl elektros pavaros akumuliatorinį grandininį pjūklą galima naudoti ne tik lauke, bet ir uždarose patalpose medienai pjauti. Kitoks nei čia aprašy- tas naudojimas yra laikomas naudojimu ne pagal paskirtį. Šis įrenginys yra skirtas naudoti privačioje valdo- je. Bet koks kitoks naudojimas ir neleistinas per- montavimas arba primontavimas laikomas nau- dojimu ne pagal paskirtį, todėl garantija tampa negaliojanti, atitiktis prarandama, o gamintojas neprisiima atsakomybės už naudotojo arba tre- čiųjų asmenų patirtą žalą. ATSARGIAI! Pavojus susižaloti dėl nau- dojimo ne pagal paskirtį! Jei grandininiu pjūklu pjaunama mediena arba kitos medžiagos, kurioje (-iose) yra svetimkūnių, galima susižaloti.

Naudokite grandininį pjūklą tik lengviems me- džio pjovimo darbams.

Prieš pjaudami patikrinkite medieną, ar nėra svetimkūnių, pvz., vinių, varžtų, apkaustų.

Nepjaukite šakų, kurios yra iš karto virš nau- dotojo arba kitų asmenų arba smailiu kampu į juos.

Pjūklo grandinei tepti nenaudokite senos ar- ba mineralinės alyvos.

Neeksploatuokite prietaiso potencialiai spro- gioje aplinkoje.

2.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios rizikos gali- mybės. Dėl įrenginio tipo ir konstrukcijos galimi toliau nurodyti pavojai.

Sąlytis su atvirais grandinės dantimis (pavo- jus įsipjauti).

Prieiga prie besisukančios grandinės (pavo- jus įsipjauti).

Staigus ir nenumatomas strypo judėjimas (pavojus įsipjauti).

Grandinės dalių atsilaisvinimas (įsipjovimas / pavojus susižaloti).

Apdirbtos medienos dalių atsilaisvinimas.

2.4 Saugos ir apsauginiai įtaisai

ĮSPĖJIMAS! Sunkių sužalojimų pavojus manipuliuojant saugos ir apsauginiais įtai- sais. Manipuliuojant saugos ir apsauginiais įtai- sais, dirbant su grandininiu pjūklu galima sunkiai susižaloti.

Neišjunkite saugos ir apsauginių įtaisų!

Atlikite darbus su grandininiu pjūklu tik tada, kai tinkamai veikia visi saugos ir apsauginiai įtaisai.

2.4.1 Apsauga nuo įjungimo

Jei operatorius kelis kartus greitai paeiliui padidi- na greitį, grandininis pjūklas kelioms sekundėms išsijungia, kad elektronika ir grandininis pjūklas būtų apsaugoti. Tokiu atveju palaukite, kol gran- dininis pjūklas vėl įsijungs.

2.4.2 Grandinės stabdys / grandinės

stabdžio apkaba Grandininis pjūklas turi rankinį grandinės stabdį, kuris per grandinės stabdžio apkabą yra aktyvi- namas, pvz., atgalinio smūgio (atatrankos) atve- ju. Aktyvinus grandinės stabdį, grandinės pjūklas ir variklis staiga sustabdomi.

2.4.3 Apsauga nuo perkrovos

Grandininis pjūklas yra su apsauga nuo perkro- vos, kuri esant perkrovai išsijungia. Po trumpos atvėsimo fazės grandininį pjūklą vėl galima įjungti.

2.4.4 Stabdymo stabdys

Mechaninis stabdymo stabdys yra susietas su grandinės stabdžiu ir išjungiant grandininį pjūklą padeda greitai sustabdyti pjūklo grandinę. Mechaninis stabdymo stabdys neleidžia susižeisti dėl inertiškai veikiančios grandinės.

2.4.5 Grandinės fiksavimo kaištis

Jei pjovimo metu nutrūksta pjūklo grandinė, gran- dinės fiksavimo kaištis pagauna besitrankantį grandinės galą ir taip užkerta kelią operatoriaus rankos sužalojimams.

2.5 Ant įrenginio esantys simboliai

2.5.1 Saugos ženklas

Simbolis Reikšmė Ypatingas atsargumas valdant!443162_a 377 Gaminio aprašymas Simbolis Reikšmė Atatrankos pavojus! Nenaudokite grandininio pjūklo vie- na ranka! Nenaudokite lyjant lietui! Apsaugo- kite nuo šlapumo! Naudokite apsauginį šalmą, klausos apsaugą ir akių apsaugą! Mūvėkite apsaugines pirštines! Avėkite tvirtą avalynę! Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukciją! Visada eksploatuokite grandininį pjūklą abiem rankomis!

2.5.2 Valdymo ženklas

Simbolis Reikšmė Pjūklo grandinės atlaisvinimas (-) ir įtempimas (+) Gerai prisukite centrinį užraktą. Pjūklo grandinės sukimosi kryptis (po žvaigždutės dangteliu)

2.6 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis 1 Grandinės apsauga 2 Kreipiamasis bėgelis Nr. Konstrukcinė dalis 3 Pjūklo grandinė 4 Grandinės stabdžio apkaba (rankų ap- sauga) 5 Lankinė rankena 6 Grandinės alyvos bakelio stebėjimo langelis 7 Grandinės alyvos bakelio užsukamas dangtelis 8 Įkrovos lygio indikatorius 9 Fiksavimo mygtukas 10 Greičio svirtis 11 Galinė rankena 12 Variklis 13 Žvaigždutės dangtelis 14 Spartaus įtvirtinimo įtaisas su centriniu užraktu ir pasukamuoju žiedu 15 Atraminis dantis 16 Akumuliatorius* 17 Įkroviklis*

• Neįeina į komplektą, tačiau galima įsigyti pagal toliau nurodytus gaminių kodus: žr. techninius duomenis.

2.7 Komplektacija (02)

NUORODA Akumuliatorius ir įkroviklis į komplektaciją neįeina, todėl juos reikia įsigyti ats- kirai. Komplektą sudaro čia nurodytos dalys. Patikrinki- te, ar viskas yra: Nr. Konstrukcinė dalis 1 Akumuliatorinis grandininis pjūklas 2 Kreipiamasis bėgelis 3 Pjūklo grandinė 4 Grandinės apsauga 5 Naudojimo instrukcijaLT 378 CS 1825 Saugos nuorodos 3 SAUGOS NUORODOS

3.1 Bendrosios saugos nuorodos

elektriniams įrankiams ĮSPĖJIMAS! Perskaitykite visas saugos nuorodas, nurodymus, iliustracijas ir techni- nius duomenis, kurie yra ant šio elektrinio įrankio. Toliau pateiktų nurodymų nesilaikymo pasekmės gali būti elektros smūgis, gaisras ir (ar- ba) sunkūs sužalojimai.

Išsaugokite visas saugos nuorodas ir nu- rodymus ateičiai. Saugos nuorodose vartojama sąvoka „Elektrinis įrankis“ yra taikoma iš elektros tinklo maitina- miems elektriniams įrankiams (su tinklo laidu) ir akumuliatoriniams elektriniams įrankiams (be tin- klo laido).

3.1.1 Sauga darbo vietoje

Išlaikykite savo darbo zoną švarią ir gerai apšviestą. Dėl netvarkos arba neapšviestų darbo zonų gali kilti nelaimingų atsitikimų.

Su elektriniu įrankiu nedirbkite potencia- liai sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai skelia kibirkštis, kurios gali uždegti dulkes ar garus.

Naudodami elektrinį įrankį, neleiskite ar- tintis vaikams ir kitiems asmenims. Nu- kreipdami savo dėmesį, galite nesukontro- liuoti elektrinio įrankio.

Elektrinio įrankio jungties kištukas privalo tikti kištukiniam lizdui. Kištuką draudžia- ma kaip nors keisti. Nenaudokite kištukų adapterių kartu su įžemintais elektriniais įrankiais. Nepakeisti kištukai ir tinkami kištu- kiniai lizdai sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais pa- viršiais, tokiais kaip vamzdžių, šildytuvų, viryklių ir šaldytuvų. Kils didesnė elektros smūgio rizika, jei Jūsų kūnas bus įžemintas.

Saugokite elektrinius įrankius nuo lietaus arba sušlapimo. Į elektrinį įrankį patekęs vanduo padidina elektros smūgio riziką.

Jungiamojo laido nenaudokite ne pagal paskirtį, už jo nenešiokite, nekabinkite elektrinio įrankio ir netraukite kištuko iš kištukinio lizdo. Saugokite jungiamąjį lai- dą nuo karščio, alyvos, aštrių briaunų ir judančių dalių. Pažeisti arba susiraizgę jun- giamieji laidai padidina elektros smūgio rizi- ką.

Dirbdami su elektriniu įrankiu lauke, nau- dokite tik tokius ilginamuosius laidus, ku- rie yra tinkami ir darbui lauke. Laukui tinka- mo ilginamojo laido naudojimas sumažina elektros smūgio riziką.

Jei su elektriniu įrankiu neišvengiamai tenka dirbti drėgnoje aplinkoje, naudokite liekamosios srovės apsauginį įtaisą. Lie- kamosios srovės apsauginio įtaiso naudoji- mas sumažina elektros smūgio riziką.

Būkite atidūs, galvokite, ką darote, išmin- tingai imkitės darbo su elektriniu įrankiu. Nenaudokite elektrinio įrankio, jei esate pavargę arba paveikti narkotikų, alkoholio ar medikamentų. Neatidumo akimirka, nau- dojant elektrinį įrankį, gali turėti rimtų sužaloji- mų pasekmes.

Naudokite asmens apsaugos priemones ir visada apsauginius akinius. Asmens ap- saugos priemonių, tokių, kaip dulkių kaukė, neslidūs apsauginiai batai, apsauginis šal- mas arba klausos organų apsaugos priemo- nės, naudojimas, priklausomai nuo elektrinio įrankio tipo ir naudojimo, sumažina sužaloji- mų riziką.

Išvenkite neplanuoto paleidimo. Prieš pri- jungdami prie elektros maitinimo tinklo, paimdami arba nešdami, įsitikinkite, kad elektrinis įrankis ir (arba) akumuliatorius yra išjungtas (-i). Jei, nešdami elektrinį įran- kį, laikysite pirštą ant jungiklio, arba jei įjungtą elektrinį įrenginį prijungsite prie elektros mai- tinimo tinklo, gali kilti nelaimingų atsitikimų.

Prieš įjungdami elektrinį įrankį, pašalinki- te nustatymo įrankius arba veržliarakčius. Įrankis arba raktas, esantis besisukančioje elektrinio įrankio dalyje, gali sukelti sužaloji- mus.

Venkite nenormalios kūno laikysenos. Pa- sirūpinkite stabilia stovėsena ir visuomet išlaikykite pusiausvyrą. Tokiu būdu elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

Dėvėkite tinkamus drabužius. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo judančių dalių. Laisvus drabužius, papuošalus bei ilgus plau- kus gali įtraukti judančios dalys.443162_a 379 Saugos nuorodos

Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įrenginius, juos reikia pri- jungti ir tinkamai naudoti. Dulkių nusiurbi- mo įrenginio naudojimas gali sumažinti dulkių keliamus pavojus.

Atsižvelkite į saugą ir laikykitės elektri- niams įrankiams galiojančių saugos taisy- klių net ir tada, jei po daugkartinio naudo- jimo esate susipažinę su elektriniu įran- kiu. Dėl nedėmesingos elgsenos per kelias sekundės dalis galima sunkiai susižaloti.

3.1.4 Elektrinio įrankio naudojimas ir

Neperkraukite elektrinio įrankio. Savo dar- bui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame na- šumo diapazone dirbsite geriau ir saugiau.

Nenaudokite elektrinio įrankio, kurio jun- giklis yra sugedęs. Elektrinis įrankis, kurio nebeįmanoma įjungti arba išjungti, yra pavo- jingas ir jį reikia taisyti.

Prieš atlikdami prietaiso nustatymus, keisdami įstatomo įrankio dalis arba padė- dami prietaisą į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite išimamą akumuliatorių. Ši atsargumo priemonė ap- saugo nuo neplanuoto elektrinio įrankio palei- dimo.

Nenaudojamus elektrinius įrankius laiky- kite vaikams neprieinamoje vietoje. Ne- leiskite elektrinio įrankio naudoti asme- nims, kurie nėra su juo susipažinę arba nėra perskaitę šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepa- tyrę asmenys.

Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomąjį įrankį. Patikrinkite, ar judan- čios dalys veikia nepriekaištingai ir ne- stringa, ar dalys nėra lūžę arba pažeistos, kas turėtų įtakos elektrinio įrankio veiki- mui. Paveskite pažeistas dalis sutaisyti prieš elektrinio įrankio naudojimą. Daug nelaimingų atsitikimų kyla dėl blogos elektri- nių įrankių techninės priežiūros.

Išlaikykite pjovimo įrankius aštrius ir šva- rius. Kruopščiai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir yra lengviau valdomi.

Elektrinį įrankį, įstatomuosius įrankius ir t. t. naudokite pagal šiuos nurodymus. Taip pat atsižvelkite į darbo sąlygas ir atliktiną darbą. Elektrinių įrankių naudojimas kitais nei numatyti naudojimo atvejais gali sukelti pavo- jingas situacijas.

Rankenos ir suėmimo paviršiai turi būti sausi ir nesutepti tepalu ar alyva. Jei ran- kenos ir suėmimo paviršiai slidūs, elektrinio įrankio negalima saugiai valdyti ir kontroliuoti nenumatytose situacijose.

3.1.5 Akumuliatorinio įrankio naudojimas ir

Akumuliatorius kraukite tik tais įkrovi- kliais, kuriuos rekomenduoja gamintojas. Įkrovikliui, kuris yra tinkamas tam tikram aku- muliatorių tipui, kyla gaisro pavojus, jei jis bus naudojamas su kitais akumuliatoriais.

Elektriniuose įrankiuose naudokite tik jiems numatytus akumuliatorius. Kitų aku- muliatorių naudojimas gali sukelti sužalojimus ir gaisro pavojų.

Nenaudojamą akumuliatorių laikykite ato- kiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Trum- pojo jungimo tarp akumuliatoriaus kontaktų pasekmės gali būti nudegimai arba gaisras.

Naudojant neteisingai, iš akumuliatoriaus gali išsilieti skystis. Venkite sąlyčio su juo. Atsitiktinio kontakto atveju nuplaukite vandeniu. Jei skysčio patektų į akis, papil- domai kreipkitės medicininės pagalbos. Išsiliejęs akumuliatoriaus skystis gali sukelti odos dirginimus arba nudegimus.

Nenaudokite pažeistų arba modifikuotų akumuliatorių. Pažeisti arba modifikuoti aku- muliatoriai gali būti neprognozuojami ir sukelti gaisrą, sprogimą arba kelti pavojų susižaloti.

Saugokite akumuliatorių nuo ugnies ir aukštos temperatūros. Ugnis arba tempera- tūra virš 130°C gali sukelti sprogimą.

Laikykitės visų įkrovimo nurodymų ir nie- kada neįkraukite akumuliatoriaus arba akumuliatorinio įrankio už naudojimo ins- trukcijoje nurodytos temperatūrų srities. Netinkamai įkrovus arba įkraunant už leisti- nos temperatūrų srities ribų, gali būti suga- dintas akumuliatorius ir kilti didesnis gaisro pavojus.

Elektrinį įrankį paveskite taisyti tik kvalifi- kuotiems specialistams ir tik su originalio- mis atsarginėms dalims. Tokiu būdu yra už- tikrinama, kad bus išsaugota elektrinio įrankio sauga.LT 380 CS 1825 Saugos nuorodos

Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Visą akumuliatorių techninę priežiūrą privalo atlikti tik gamintojas arba įgaliotos klientų aptarnavimo tarnybos.

3.2 Saugos nuorodos grandininiams

Kai pjūklas veikia, visas kūno dalis laiky- kite toliau nuo pjūklo grandinės. Prieš pa- leisdami pjūklą įsitikinkite, ar pjūklo gran- dinė niekur nesiliečia. Dirbant su grandini- niais pjūklais dėl vienintelio neatidumo aki- mirksnio pjūklo grandinė gali pagriebti drabu- žius arba kūno dalis.

Grandininį pjūklą visada laikykite dešine ranka paėmę už galinės rankenos, o kaire ranka paėmę už priekinės rankenos. Gran- dininis pjūklas neturėtų būti naudojamas ki- taip nei nurodyta ir laikomas kitokioje darbi- nėje padėtyje, nes padidėja rizika susižaloti ir sužaloti kitus.

Grandininį pjūklą laikykite už izoliuotų rankenos paviršių, nes pjūklo grandinė gali susiliesti su paslėptomis elektros energijos tiekimo linijomis. Pjūklo grandi- nės kontaktas su įtampą turinčia linija metali- nėse prietaiso dalyse gali sudaryti įtampą ir sukelti elektros smūgį.

Naudokite akių apsaugos priemones. Taip pat rekomenduojame naudoti kitas klau- sos organų, galvos, rankų, kojų ir pėdų apsaugos priemones. Vilkint tinkamus ap- sauginius drabužius mažėja pavojus susiža- loti dėl išsviedžiamų skiedrų ar prisilietus prie pjūklo grandinės.

Nedirbkite grandininiu pjūklu ant medžio, kopėčių, nuo stogo arba ant nestabilaus pagrindo. Kitaip kils rimtas pavojus susižalo- ti.

Visada įsitikinkite, ar stovite stabiliai ir grandininį pjūklą naudokite tik tada, kai stovite ant tvirto, saugaus ir lygaus pa- grindo. Stovint ant slidaus ar nestabilaus pa- grindo galima prarasti pusiausvyrą arba gran- dininis pjūklas gali tapti nebevaldomas.

Jei pjaunate įtemptą šaką, įsidėmėkite, kad ji spyruokliuos. Atsilaisvinus medienos plaušams įtempta šaka gali atsimušti į pjūklo naudotoją ir (arba) grandininis pjūklas gali tapti nebevaldomas.

Ypač būkite atsargūs pjaudami atžalynus arba jaunus medelius. Plona medžiaga gali užstrigti pjūklo grandinėje ir atsitrenkti į Jus, todėl galite prarasti pusiausvyrą.

Grandininį pjūklą neškite išjungę ir paėmę už priekinės rankenos, pjūklo grandinę nukreipę nuo kūno. Transportuodami arba saugodami ant grandininio pjūklo visuo- met užmaukite apsauginį gaubtą. Atsargiai naudojant grandininį pjūklą sumažėja tikimy- bė netyčia prisiliesti prie veikiančios pjūklo grandinės.

Laikykitės tepimo, grandinės įtempimo ir kreipiamojo bėgelio ir grandinės keitimo nurodymų. Netinkamai įtempus arba sute- pus grandinę ji gali nutrūkti arba padidėja atatrankos tikimybė.

Pjaukite tik medieną. Grandininio pjūklo nenaudokite darbams atlikti, kuriems jis neskirtas. Pavyzdžiui: nenaudokite gran- dininio pjūklo metalui, plastikui, mūrui ar- ba nemedinėms statybinėms medžiagoms pjauti. Grandininį pjūklą naudojant ne pagal paskirtį gali kilti pavojų.

Nepradėkite kirsti medžio, kol aiškiai ne- suprasite kylančios rizikos ir nežinosite būdų jai išvengti. Krentantis medis gali sun- kiai sužaloti naudotoją arba kitus asmenis.

3.3 Bendrieji su grandininių pjūklų

naudojimu susiję saugos nurodymai Laikykitės visų nurodymų nuo grandininio pjūklo nuimdami susikaupusias medžiagas, dėdami jį į saugojimo vietą arba atlikdami techninės priežiūros darbus. Įsitikinkite, kad jungiklis išjungtas, o akumuliatorius išimtas. Grandininiam pjūklui netikėtai pasileidus šalinant susikaupusias medžiagas ir atliekant techninės priežiūros darbus galima sunkiai susižaloti ir su- žaloti kitus.

3.4 Atatrankos priežastys ir priemonės jai

išvengti Atatranka gali įvykti kreipiamojo bėgelio smaiga- liui prisilietus prie kokio nors objekto arba, kai mediena linksta ir pjūklo grandinė užstringa pjū- vyje. Kai kuriais atvejais prisilietus bėgelio smaigaliu gali atsirasti atgal veikianti jėga, kuri kreipiamąjį bėgelį traukia į viršų ir naudotojo kryptimi. Pjūklo grandinei užstrigus ties viršutine kreipia- mojo bėgelio briauna, dėl staigios atatrankos jė- gos bėgelis gali būti nukreiptas naudotojo link. Esant bet kuriai iš minėtų reakcijų pjūklas gali tapti nekontroliuojamas ir Jūs galite patirti sunkių traumų. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Naudo- dami grandininį pjūklą turėtumėte imtis įvairių443162_a 381 Saugos nuorodos priemonių nelaimingiems atsitikimams ir sužaloji- mams išvengti. Atatranka atsiranda neteisingai arba netinkamai naudojant grandininį pjūklą. Jos galima išvengti taikant tinkamas toliau aprašytas atsargumo prie- mones:

Pjūklą tvirtai laikykite abiem rankomis, nykščiu ir pirštais apėmę grandininio pjū- klo rankenas. Kūnas ir rankos turi būti to- kioje padėtyje, kad galėtų išlaikyti atatran- kos jėgas. Imdamasis tinkamų priemonių, naudotojas atatrankos jėgas gali valdyti. Grandininio pjūklo niekada nepaleiskite.

Venkite būti nenormalioje kūno padėtyje ir neatlikite pjovimo darbų didesniame aukš- tyje nei Jūsų pečiai. Taip išvengsite neap- dairaus kreipiamosios smaigalio prisilietimo prie kitų daiktų ir galėsite geriau kontroliuoti grandininį pjūklą netikėtose situacijose.

Visada naudokite gamintojo nurodytus at- sarginius bėgelius ir pjūklo grandines. Naudojant netinkamus atsarginius bėgelius ir pjūklo grandines, grandinės gali nutrūkti ir (arba) gali įvykti atatranka.

Galąsdami ir atlikdami pjūklo grandinės techninės priežiūros darbus laikykitės ga- mintojo nurodymų. Naudojant per didelio gylio ribotuvus padidėja atatrankos tikimybė.

3.5 Vibracinė apkrova

Pavojus dėl vibracijos Tikroji vibracijos emisijos vertė naudojant prietaisą gali skirtis nuo tos, kurią nurodė ga- mintojas. Prieš naudodami arba naudojimo metu atsižvelkite į šiuos įtakos turinčius veiksnius:

Ar prietaisas naudojamas pagal paskirtį?

Ar medžiaga pjaunama arba apdirbama tinkamai?

Ar prietaisas yra tvarkingos būklės?

Ar pjovimo įrankis tinkamai pagaląstas arba ar sumontuotas tinkamas pjovimo įrankis?

Ar sumontuotos rankenos ir, jei reikia, vi- bracinės rankenos, bei ar jos tvirtai su- jungtos su prietaisu?

Eksploatuokite prietaisą tik su tam tikram dar- bui reikalingu variklio sūkių skaičiumi. Venkite maksimalaus sūkių skaičiaus, kad sumažintu- mėte triukšmą ir vibraciją.

Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą. Tokiu atveju nedelsdami išjunkite prietaisą ir paveskite jį suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.

Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. Įvertinkite apkrovos laipsnį ir da- rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibraci- nė apkrova.

Ilgesnį laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išveng- ti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gy- dytoją. Prie šių simptomų priskiriami: nejaus- mingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Pa- prastai šie simptomai būdingi pirštams, plaš- takoms arba pulsui. Žemoje temperatūroje padidėja pavojus.

Savo darbo dieną darykite ilgesnes pertrau- kas, kad galėtumėte pailsėti nuo triukšmo ir vibracijos. Suplanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, nau- dojimas būtų paskirstytas per kelias dienas.

Jei naudodami prietaisą savo plaštakose jun- tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite dar- bus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.

Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus nau- dojimo instrukcijoje.

Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).

Stenkitės nedirbti su prietaisu žemesnėje nei 10°C temperatūroje. Savo darbo plane nu- statykite, kaip galima apriboti vibracinę ap- krovą.

3.6 Triukšmo apkrova

Tam tikras triukšmas naudojant šį prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukš- mu susijusius darbus į leistinus ir tam skirtus lai- kus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugo- ti patys ir apsaugoti šalia esančius asmenis, nau- dokite tinkamą klausos apsaugą.LT 382 CS 1825 Saugos nuorodos

3.7 Akumuliatoriaus ir įkroviklio saugos

nuorodos Laikykitės atskirose naudojimo instrukcijose pa- teiktų saugos nuorodų dėl akumuliatoriaus ir įkro- viklio. Žr.:

naudojimo instrukciją 443130: akumuliatoriai

naudojimo instrukciją 443131: įkrovikliai

3.8 Saugaus darbo nuorodos

Laikykitės šalyje galiojančių saugos taisyklių, pvz., profesinių sąjungų, socialinių fondų, darbų saugos žinybų.

Dirbkite tik ryškioje dienos šviesoje arba įjun- gę dirbtinį apšvietimą.

Darbo zonoje neturi būti daiktų (pvz., nupjau- tų dalių).

Naudotojas atsakingas už kitų asmenų suža- lojimą ir jų turto sugadinimą.

Jei su grandininiu pjūklu dirbate pirmą kartą:

paprašykite, kad pardavėjas arba kitas specialistas paaiškintų, kaip elgtis su grandininiu pjūklu, arba išklausykite kur- sus;

prieš pirmą kartą naudodami, ant pjausty- mo ožio arba stovo pasitreniruokite bent, kaip pjauti apvalią medieną.

Jaunuoliams iki 16 metų arba asmenims, ne- susipažinusiems su naudojimo instrukcija, naudoti įrenginį yra draudžiama.

Su šiuo grandininiu pjūklu dirbantys asmenys turi būti pailsėję, sveiki ir geros nuotaikos. Tie, kas dėl sveikatos negali persitempti, tu- rėtų pasiteirauti gydytojo, ar galima dirbti su šiuo grandininiu pjūklu.

Laikykitės šalyje galiojančių darbo su grandininiu pjūklu laiko nuostatų. Darbo su grandininiais pjū- klais trukmė gali būti ribojama šalyje ir vietoje ga- liojančiais teisės aktais.

3.8.3 Darbas su grandininiu pjūklu

ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Kai naudojama ne iki galo sumontuotas grandini- nis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandininį pjūklą tik tuo atveju, jei ji buvo iki galo sumontuota.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti. ĮSPĖJIMAS! Pavojus susižaloti dėl nepla- nuotai pasileidžiančio grandininio pjūklo. Ne- tikėtai įsijungus grandininiam pjūklui, galima sun- kiai susižaloti. Todėl išimkite akumuliatorių:

atlikdami tikrinimo, nustatymo ir valymo dar- bus,

pasišalindami nuo grandininio pjūklo,

atlikdami techninės priežiūros ir remonto dar- bus.

Niekada nedirbkite vieni.

Visada turėkite parengtą pirmosios pagalbos vaistinėlę galimiems nelaimingiems atsitiki- mams.

Venkite prisilietimo prie metalinių daiktų, esančių žemėje arba sujungtų su ja elektriniu būdu.

klausos apsauga (pvz., apsauginiai ausų kištukai), ypač, kai kasdien dirbama ilgiau nei 2,5 valandos,

apsauginiai akiniai arba apsauginio šal- mo veido apsauga,

apsauginės kelnės su apsaugos nuo įpjo- vimo sluoksniu,

tvirtos darbinės pirštinės,

apsauginiai batai su kibiu padu ir plienine nosimi.

Grandininio pjūklo nenaudokite aukščiau pe- čių, nes taip nebegalimas saugus valdymas.

Keisdami buvimo vietą, išjunkite variklį ir už- dėkite grandinės apsaugą.443162_a 383 Montavimas

Ant nenaudojamų grandininių pjūklų visada uždėkite grandinės apsaugą ir išimkite aku- muliatorių.

Grandininį pjūklą padėkite tik išjungtą.

Grandininio pjūklo nenaudokite medžio kėli- mui ar judinimui.

Kamienus, storesnius už strypo ilgį, leidžiama pjauti tik specialistams.

Pjaudami pridėkite tik judančią pjūklo grandi- nę, niekada nejunkite grandininio pjūklo su uždėta pjūklo grandine.

Prižiūrėkite, kad į dirvožemį nepatektų pjūklų grandinių alyvos.

Nevykdykite pjovimo darbų esant lietui, snie- gui ar audrai.

Niekada neišjunkite saugos ir apsauginių įtai- sų. 4 MONTAVIMAS ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Kai naudojama ne iki galo sumontuotas grandini- nis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandininį pjūklą tik tuo atveju, jei ji buvo iki galo sumontuota.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti. ATSARGIAI! Pjautinių žaizdų pavojus. Montuojant aštrios pjūklo grandinės briaunos gali įpjauti.

Prieš montuodami išimkite akumuliatorių.

Montuodami pjūklo grandinę ir kreipiamąjį bė- gelį, užsimaukite apsaugines pirštines.

4.1 Kreipiamojo bėgelio uždėjimas (03, 04)

1. Rankų apsaugos įtaisą (03/1) patraukite lan-

kinės rankenos (03/a) link, kad būtų atleistas grandinės stabdys.

2. Sukite centrinį užraktą (03/2) prieš laikrodžio

rodyklę ir nuimkite karu su uždangalu (03/3).

3. Uždėkite kreipiamąjį bėgelį (04/1) ant kreipia-

mojo kaiščio (04/2) ir stumkite į galą tol, kad būtų galima sumontuoti pjūklo grandinę.

4.2 Pjūklo grandinės uždėjimas (04)

1. Uždėkite pjūklo grandinę ant žvaigždutės

(04/3) ir įdėkite į kreipiamojo bėgelio (04/1) griovelį.

2. Kreipkite pjūklo grandinę aplink kreipiamojo

bėgelio kreipiamąją žvaigždutę. Pjūklo gran- dinės apatinė pusė turi šiek tiek nukarti krei- piamojo bėgelio apačioje.

4.3 Pjūklo grandinės įtempimas (03, 05)

NUORODA Pjūklo grandinė teisingai įtempta yra tada, kai:

priglunda prie apatinės kreipiamojo bėgelio pusės ir ją galima patraukti rankomis,

per kreipiamojo bėgelio vidurį ją galima pa- kelti 3–4 mm.

1. Patikrinkite, ar pjūklo grandinė teisingai įsta-

tyta ant žvaigždutės ir kreipiamojo bėgelio.

2. Uždėkite uždangalą (03/3) ir šiek tiek priverž-

kite centrinį užraktą (03/2).

3. Pasukite pasukamąjį žiedą (03/4) dangtelio

(03/3) link taip, kad abu trikampiai būtų vie- nas priešais kitą (03/b).

4. Pasukite centrinį užraktą (05/2) pagal laikro-

džio rodyklę. Tuo metu centrinio užrakto ne- priveržkite iki galo arba pasukite per vieną pasukimą atgal.

5. Sukite pasukamąjį žiedą (05/3) pagal laikro-

džio rodyklę, kol pjūklo grandinė bus tinkamai įtempta, kaip aprašyta pirmiau.

6. Sukite centrinį užraktą (05/2) pagal laikrodžio

rodyklę, kol jis bus užfiksuotas. 5 PALEIDIMAS PAVOJUS! Pavojus gyvybei ir sunkių su- žalojimų pavojus. Nežinant saugos nuorodų ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis grandininiu pjūklu, perskaitykite visas saugos nuorodas bei val- dymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei nurodytas naudojimo ins- trukcijas ir jų laikykitės! ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Jei ant grandininio pjūklo yra pažeistų konstrukci- nių dalių, galima sunkiai susižaloti.

Prieš naudodami kaskart atlikite apžiūrimąją kontrolę ir taip patikrinkite, ar grandininis pjū- klas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

5.1 Akumuliatoriaus įkrovimas

Atkreipkite dėmesį į krovimo režimo temperatūros diapazoną, žr. techninius duomenis.LT 384 CS 1825 Paleidimas NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir įkroviklio naudojimo ins- trukcijose:

naudojimo instrukcijoje 443130: akumuliato- riai

naudojimo instrukcijoje 443131: įkrovikliai

5.2 Akumuliatoriaus įdėjimas ir ištraukimas

(06) DĖMESIO! Akumuliatoriaus pažeidimo pavo- jus. Jei po naudojimo akumuliatorius paliekamas įrenginyje, įrenginys gali būti pažeistas.

Iš karto po naudojimo ištraukite akumuliatorių iš įrenginio ir laikykite apsaugotoje nuo šalčio vietoje.

Įdėkite akumuliatorių į įrenginį prieš pat darbų pradžią. Akumuliatoriaus įstatymas

1. Akumuliatorių (06/1) iš galo stumkite į grandi-

ninį pjūklą, kol užsifiksuos (06/a). Akumuliatoriaus ištraukimas

1. Nuspauskite ir laikykite nuspaustą akumulia-

toriaus atfiksavimo mygtuką (06/2).

2. Ištraukite akumuliatorių (06/b).

5.3 Pjūklų grandinių alyvos pripildymas (07)

DĖMESIO! Grandininio pjūklo pažeidimo pa- vojus. Grandininis pjūklas bus stipriai pažeistas, jei jo bakelyje bus per mažai grandininių pjūklų alyvos arba jos visiškai nebus ar ji bus pridžiuvu- si / prilipusi. Grandininių pjūklų alyvai pridžiuvus / prilipus, gali būti pažeistos alyvą tiekiančios kons- trukcinės dalys ir alyvos siurblys. Taip pat pažei- džiama ir naudojant seną alyvą. Naudojant seną alyvą, teršiama aplinka!

Norėdami pradėti eksploatuoti, pripildykite į bakelį pjūklų grandinių alyvos.

Pripildykite į bakelį pjūklų grandinių alyvos ne vėliau nei keisite akumuliatorių. Pjūklo grandinę ir kreipiamąjį bėgelį veikimo metu alyva nuolat aprūpina automatinė tepimo siste- ma. Pjūklų grandinių alyva saugo nuo korozijos ir priešlaikinio susidėvėjimo. Tam, kad pjūklo gran- dinė būtų pakankamai tepama, bakelyje visada turi būti pakankamai pjūklų grandinių alyvos. Pjūklo grandinei ir kreipiamajam bėgeliui tepti naudokite tik ekologišką, biologiškai skaidžią ko- kybišką pjūklų grandinių alyvą, kurią transportuo- kite ir sandėliuokite patvirtintose ir paženklintose talpose. Prieš darbų pradžią ir keisdami akumuliatorių, kaskart patikrinkite alyvos lygį ir pripildykite pjūklų grandinių alyvos. Jei reikia:

1. patikrinkite alyvos lygį alyvos bakelio stebėji-

mo langelyje (07/1). Visada turi būti matoma alyva. Neviršykite minimalaus ir maksimalaus alyvos lygio.

2. Per įpylimo angą (07/2) įpilkite pjūklo grandi-

5.4 Grandinės įtempio tikrinimas

Grandinės įtempį tikrinkite dažnai, nes naujos pjūklų grandinės pailgėja. Darbinės temperatūros pjūklo grandinė pailgėja ir nukąra. Pjūklo grandi- nės įtempimas: žr. Skyrius 4.3 "Pjūklo grandinės įtempimas (03, 05)", puslapis383. NUORODA Pjūklo grandinė teisingai įtempta yra tada, kai:

priglunda prie apatinės kreipiamojo bėgelio pusės ir ją galima patraukti rankomis,

per kreipiamojo bėgelio vidurį ją galima pa- kelti 3–4 mm. ATSARGIAI! Pavojus susižaloti dėl nu- šokusios pjūklo grandinės! Nepakankamai įtempta pjūklo grandinė naudojant gali nušokti ir sužaloti.

Dažnai tikrinkite grandinės įtempį. Grandinės įtempis per mažas, jei varantieji nareliai iššo- ka iš griovelio apatinėje kreipiamojo bėgelio pusėje.

Jei grandinės įtempis per mažas, tinkamai įtempkite pjūklo grandinę.

5.5 Grandinės stabdžio veikimo

išbandymas Grandininis pjūklas turi rankinį grandinės stabdį, kuris per grandinės stabdžio apkabą yra aktyvi- namas, pvz., atgalinio smūgio (atatrankos) atve- ju. Aktyvinus grandinės stabdį, grandinės pjūklas ir variklis staiga sustabdomi.443162_a 385 Valdymas PAVOJUS! Pavojus gyvybei dėl aplai- daus elgesio! Dėl neatsargių ir neplanuotų gran- dininio pjūklo judesių galima sunkiai arba netgi mirtinai susižaloti.

Su grandininiu pjūklu dirbkite saugiai ir labai susikaupę.

Atleisdami grandinės stabdį, nespauskite jo- kio jungiklio. ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stab- džiui. Jei grandinės stabdys neveikia, pvz., dėl veikiančios pjūklo grandinės įvykus atatrankai, kyla sunkių arba netgi mirtinai sužalojimų pavo- jus.

Prieš darbo pradžią kaskart išbandykite gran- dinės stabdį.

Jei grandinės stabdys sugedęs, nejunkite grandininio pjūklo. Tokiu atveju paveskite grandininį pjūklą patikrinti klientų aptarnavimo tarnybos dirbtuvėse.

5.5.1 Grandinės stabdžio veikimo

išbandymas esant išjungtam varikliui (08)

1. Išimkite iš įrenginio akumuliatorių: žr. Skyrius

5.2 "Akumuliatoriaus įdėjimas ir ištraukimas

2. Norėdami atleisti grandinės stabdį, patraukite

grandinės stabdžio apkabą (08/1) lankinės rankenos (08/2) kryptimi (08/a). Pjūklo gran- dinė gali būti traukiama rankomis.

3. Kad įjungtumėte grandinės stabdį, paspaus-

kite grandinės stabdžio apkabą (08/1) į priekį (08/b). Pjūklo grandinės neturi būti įmanoma patraukti.

5.5.2 Grandinės stabdžio veikimo

išbandymas esant įjungtam varikliui (08) NUORODA Prieš kiekvieną grandininio pjū- klo įjungimą atleiskite grandinės stabdį.

1. Grandininį pjūklą laikykite patikimai ir tvirtai

už lanko ir rankenos.

2. Atleiskite grandinės stabdį.

3. Įjunkite variklį.

4. Paspauskite grandinės stabdžio apkabą

(08/1) į priekį (08/b). Pjūklo grandinė ir vari- klis privalo iš karto sustoti. 6 VALDYMAS PAVOJUS! Pavojus gyvybei ir sunkių su- žalojimų pavojus. Nežinant saugos nuorodų ir valdymo instrukcijų, galima sunkiai ar net mirtinai susižaloti.

Prieš pradėdami naudotis grandininiu pjūklu, perskaitykite visas saugos nuorodas bei val- dymo instrukcijas, pateiktas šioje naudojimo instrukcijoje, bei nurodytas naudojimo ins- trukcijas ir jų laikykitės! ĮSPĖJIMAS! Pavojus susižaloti dėl suge- dusio prietaiso. Eksploatuojant sugedusį prietai- są, galima sunkiai susižaloti ir gali būti pažeistas prietaisas.

Eksploatuokite prietaisą tik tada, kai jis nesu- gedęs arba nepažeistas bei netrūksta jokių dalių ir jos neatsilaisvinusios.

Laikykitės konkrečios šalies nuostatų dėl dar- bo laiko.

Tvirtai apimkite galinę rankeną dešiniąja, o lankinę rankeną – kairiąja ranka ir laikykite.

Neatleiskite rankenų, kol veikia variklis.

esate paveikti alkoholio, medikamentų ir narkotikų.

6.1 Pjūklų grandinių alyvos tikrinimas

Tikrinkite, ar bakelyje yra pakankamai grandi- ninių pjūklų alyvos:

prieš pradėdami darbą,

ne vėliau kaip prieš kiekvieną akumulia- toriaus keitimą.

Esant mažam alyvos lygiui, papildykite gran- dininių pjūklų alyvos. Veiksmai žr. Skyrius 5.3 "Pjūklų grandinių alyvos pripildymas (07)", puslapis384.

6.2 Grandinės stabdžio bandymas

Veiksmai: žr. Skyrius 5.5 "Grandinės stabdžio veikimo išbandymas", puslapis384.LT 386 CS 1825 Darbinė elgsena ir darbo metodika ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stab- džiui. Jei grandinės stabdys neveikia, pvz., dėl veikiančios pjūklo grandinės įvykus atatrankai, kyla sunkių arba netgi mirtinai sužalojimų pavo- jus.

Prieš darbo pradžią kaskart išbandykite gran- dinės stabdį.

Jei grandinės stabdys sugedęs, nejunkite grandininio pjūklo. Tokiu atveju paveskite grandininį pjūklą patikrinti klientų aptarnavimo tarnybos dirbtuvėse.

6.3 Variklio įjungimas ir išjungimas (09)

ATSARGIAI! Klausos pažeidimo pavojus! Eksploatuojant grandininį pjūklą, sklinda stiprus triukšmas, kuris gali sutrikdyti klausą.

Dirbdami su grandininiu pjūklu, naudokite klausos apsaugą. NUORODA Prieš kiekvieną grandininio pjū- klo įjungimą atleiskite grandinės stabdį. Įjunkite variklį:

1. Atleiskite grandinės stabdį.

2. Nykščiu nuspauskite ir laikykite nuspaustą

fiksavimo mygtuką (09/1).

3. Nuspauskite ir laikykite nuspaustą greičio

4. Atleiskite blokavimo mygtuką (09/1). Paleidus

grandininį pjūklą, blokavimo mygtuko nereikia laikyti nuspausto. Blokavimo mygtukas turi užkirsti kelią netyčiniam grandininio pjūklo paleidimui. Išjunkite variklį:

1. Atleiskite greičio svirtį (09/2).

6.4 Akumuliatoriaus įkrovimo būsenos

tikrinimas Įkrovos lygio indikatorius (01/8) yra grandininio pjūklo viršuje. Jį sudaro trys segmentai. Segmentai šviečia arba mirksi priklausomai nuo įkrovos lygio. Segmentas Įkrovos lygis Šviečia 3 segmentai: akumuliatorius visiškai įkrautas. Šviečia 2 segmentai: įkrauta 2/3 akumuliato- riaus. Šviečia 1 segmentas: įkrauta 1/3 akumuliato- riaus. Segmentas Įkrovos lygis Mirksi 1 segmentas: akumuliatorius beveik tuščias. Įrenginys ne- trukus išsijungs.

7 DARBINĖ ELGSENA IR DARBO

METODIKA NUORODA Profesinės žemės ūkio sąjungos reguliariai siūlo darbo su grandininiais pjūklais bei medžių kirtimo kursus. PAVOJUS! Pavojus gyvybei dėl nepakan- kamų profesinių žinių! Dėl nepakankamų profe- sinių žinių galimi sunkūs ar net mirtini sužaloji- mai!

Kirsti medžius ir genėti šakas leidžiama tik apmokytiems ir patyrusiems asmenims. PAVOJUS! Pavojus gyvybei dėl sutrupė- jusio medžio! Dėl pagriebtų medienos skiedrų galimi sunkiausi sužalojimai ar net mirtis!

Nuo pjaunamos dalies pašalinkite palaidas skiedras ir medienos skeveldras.

7.1 Medžių kirtimas (10, 11)

Prieš kirtimo darbus ir jų metu atsižvelkite į šiuos punktus:

Kirsdami medžius, atkreipkite dėmesį į tai, kad nekiltų pavojaus kitiems asmenims, ne- būtų pataikyta į maitinimo linijas ir nebūtų pa- daryta materialinės žalos. Jei medis prisilies- tų prie maitinimo linijos, apie tai būtina infor- muoti elektros tiekimo įmonę.

Taip pat atsižvelkite į svetimą turtą, gyvūnus arba daiktus. Jų neturi būti pavojaus zonoje. Žalos atveju nedelsdami informuokite savi- ninką.

Saugus atstumas tarp kitų darbo vietų ar daiktų turi būti bent 2 ½ medžio ilgio.

Įvertinkite medžio kirtimo kryptį. Medžio kirtimo kryptį apsprendžia:

natūralus medžio pokrypis,

didžiausių šakų padėtis,

vienpusis šakų susiformavimas,

lyguma arba šlaitas,

asimetrinis augimas, medžio pažeidimai,

vėjo kryptis ir vėjo greitis,

Šlaite visada dirbkite virš kertamo medžio.443162_a 387 Darbinė elgsena ir darbo metodika

Įsitikinkite, ar prieš tai nustatytame atsitrauki- mo kelyje nėra kliūčių. Atsitraukimo kelias tu- rėtų būti maždaug 45° kampu įstrižai atgal kirtimo krypties atžvilgiu (10).

Kamiene neturi būti krūmokšnių, šakų ir sve- timkūnių (pvz., purvo, akmenų, palaidų žie- vių, vinių, spaustukų, vielų ir t. t.). Norint nukristi medį, reikia padaryti dvi įpjovas ir vieną kirtimo pjūvį.

1. Kirsdami ir trumpindami, patikimai pridėkite

atraminius dantis prie pjaunamo medžio.

2. Kirtimo įpjovą (11/C) darykite pirmiausia hori-

zontaliai, tada įstrižai iš viršaus mažiausiai 45° kampu. Tokiu būdu išvengiama grandini- nio pjūklo įstrigimo, darant antrąją įpjovą. Kir- timo įpjovą reikia daryti kiek galima arčiau že- mės, pageidaujama kirtimo kryptimi (11/E). Įpjovos gylis turi sudaryti maždaug 1/4 ka- mieno skersmens.

3. Tiksliai horizontaliai priešais kirtimo įpjovą

darykite kirtimo pjūvį (11/D). Kirtimo pjūvį rei- kia daryti 3–5 cm aukštyje virš horizontalios įpjovos.

4. Kirtimo pjūvį (11/D) darykite iki tokio gylio,

kad tarp kirtimo įpjovos (11/C) ir kirtimo pjū- vio (11/D) liktų mažiausiai 1/10 kamieno skersmens lūžio juostelė (11/F). Lūžio juoste- lė neleidžia medžiui pasisukti ir kristi neteisin- ga kryptimi. Kirtimo pjūviui (11/D) artėjant prie lūžio juostelės (11/F), medis turėtų pra- dėti kristi. Neperpjaukite lūžio juostelės! Jei medis krenta pjovimo darbo metu:

jei medis krenta galimai neteisinga krypti- mi ar linksta atgal ir prispaudžia grandini- nį pjūklą, pertraukite kirtimo pjūvio dary- mą. Kad atidarytumėte pjūvį ir nuverstu- mėte medį pageidaujama kritimo linija, įkalkite medinius, plastikinius arba aliumi- nius pleištus.

Nedelsdami ištraukite grandininį pjūklą iš pjūvio, išjunkite ir padėkite;

eikite į atsitraukimo zoną;

atkreipkite dėmesį į krentančias šakas;

5. jei medis lieka stovėti, jį kontroliuojamai nu-

verskite įkaldami pleištus į kirtimo pjūvį. Nuoroda:Leidžiama naudoti tik iš medienos, plastiko ar aliuminio padarytus pleištus.

6. Baigę pjovimo darbą, nedelsdami nusiimkite

klausos organų apsaugos priemones ir duoki- te signalus ar įspėdami sušukite. Durtinius, išilginius ir šerdinius pjūvius turėtų da- ryti tik patyrę arba apmokyti asmenys (11). PAVOJUS! Pavojus gyvybei dėl krentan- čio medžio! Jei krentant medžiui atsitraukti neį- manoma, galimi sunkūs sužalojimai ar net mirtis!

Kirtimo darbą pradėkite tik tada, kai yra užti- krintas nekliudomas atsitraukimas nuo kerta- mo medžio. PAVOJUS! Pavojus gyvybei dėl nekon- troliuojamai krentančio medžio! Dėl nekontro- liuojamai krentančių medžių galimi sunkiausi su- žalojimai ar net mirtis!

Kad garantuotumėte kontroliuojamą medžio kritimą, tarp kirtimo įpjovos ir kirtimo pjūvio palikite lūžio juostelę, sudarančią maždaug 1/10 kamieno skersmens.

Esant vėjui, nevykdykite jokių kirtimo darbų.

7.2 Šakų nupjovimas (12)

Šakų nupjovimas – tai šakų atskyrimas nuo nu- kirsto medžio. Atkreipkite dėmesį į šiuos punktus:

darbo metu grandininio pjūklo atraminius dantis atremkite į medžio kamieną;

kol kas palikite didesnes žemyn nukreiptas šakas, remiančias medį;

vienu pjūviu nupjaukite mažesnes šakas;

šakas nuo medžio pjaukite sistemingai ir pa- eiliui (12/a). Iš pradžių nupjaukite trukdančias šakas. Tada nupjaukite šakas, kurios sukelia įtempį. Tada nupjaukite pagrindinę šaką prie pagrindo;

laisvai kabančias šakas pjaukite iš viršaus (12/b), o ne iš apačios;

atkreipkite dėmesį į įtemptas šakas, kurias perpjaukite kryptimi iš apačios į viršų (12/c), kad išvengtumėte grandininio pjūklo įstrigimo.

7.3 Medžio trumpinimas (13–16)

Trumpinimas – tai nukirsto medžio padalijimas į atkarpas. Atkreipkite dėmesį į šiuos punktus:

atkreipkite į stabilumą ir tolygų Jūsų kūno svorio pasiskirstymą ant abiejų kojų. Jei įma- noma, po kamienu turėtų būtų pakišta šakų, sijų arba pleištų ir taip jis turėtų būti atremtas;

šlaite visada dirbkite virš medžio kamieno, kadangi medžio kamienas gali nuriedėti (13);

grandininį pjūklą veskite taip, kad prailgintoje pjūklo grandinės judėjimo zonoje nebūtų jo- kios kūno dalies;

atraminius dantis pridėkite tiesiai šalia pjovi- mo briaunos ir leiskite grandininiam pjūklui suktis aplink šį tašką, pjūvio gale nespauski- te.LT 388 CS 1825 Techninė priežiūra

Kad pjaunant grandininis pjūklas išliktų kon- troliuojamas, prieš pat pjovimo pabaigą su- mažinkite prispaudimo slėgį, tačiau tuo metu tvirtai laikykite grandininio pjūklo rankenas;

prižiūrėkite, kad pjūklo grandinė neliestų že- mės;

baigę pjauti, palaukite, kol sustos pjūklo gran- dinė, tik tada pašalinkite grandininį pjūklą;

prieš eidami prie kito medžio, visada išjunkite grandininio pjūklo variklį. Medžio kamienas per visą ilgį remiasi vienodai:

medžio kamieną perpjaukite kryptimi iš vir- šaus (14/a) ir nepjaukite į žemę. Medžio kamienas remiasi viename gale:

kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamie- no skersmens pjaukite iš apačios (15/a), tada likutį perpjaukite kryptimi iš viršaus apatinio pjūvio aukštyje (15/b). Medžio kamienas remiasi abiejuose galuose: Kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamieno skersmens pjaukite iš viršaus (16/a), tada likutį perpjaukite kryptimi iš apačios apatinio pjūvio aukštyje (16/b). PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl įrenginio atgalinio smūgio (atatrankos) operatorius gali patirti gyvy- bei pavojingų sužalojimų.

Būtinai imkitės priemonių atgaliniam smūgiui išvengti!

7.4 Medienos trumpinimas

Atlikdami šį darbą, atkreipkite dėmesį į šiuos punktus:

Naudokite patikimą pjovimo atramą (pjausty- mo ožį, pleištus, sijas).

Pasirūpinkite stabilia stovėsena ir tolygiu kū- no svorio paskirstymu.

Apsaugokite apvalią medieną nuo persisuki- mo.

Pradėkite pjauti tik su veikiančia pjūklo gran- dine. Niekada nejunkite grandininio pjūklo už- dėję pjūklo grandinę.

ĮSPĖJIMAS! Pavojus įsipjauti! Pavojus įsi- pjauti prisilietus prie aštriabriaunių ir judančių įrenginio dalių bei įkišus pirštus į pjovimo įran- kius.

Prieš atlikdami techninės priežiūros, priežiū- ros ir valymo darbus, visada išjunkite prietai- są. Išimkite akumuliatorių.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada mūvėkite apsaugines piršti- nes. Grandininis pjūklas atitinka visus specialiuosius saugos standartus. Remonto darbus leidžiama atlikti tik kvalifikuotam personalui, naudojant tik originalias atsargines dalis.

Po kiekvieno naudojimo patikrinkite grandini- nio pjūklo susidėvėjimą ir, esant reikalui, pa- keiskite pažeistus komponentus.

Saugokite įrenginį nuo šlapumo arba drė- gmės. Nuvalykite plastikines dalis šluoste ir tuo metu nenaudokite valiklių arba tirpiklių.

Išvalykite aušinimo oro angas, jei jos užsiki- šę.

Nepurkškite ant grandininio pjūklo vandens ir nenaudokite didelio slėgio valymo įrenginio.

Naudokite tik gamintojo nurodytas atsargines dalis.

8.1 Pjūklo grandinės galandimas (17)

PAVOJUS! Pavojus gyvybei dėl atgalinio smūgio (atatrankos)! Dėl netinkamai išgaląstos pjūklo grandinės didėja atatrankos pavojus, taigi, ir mirtinų sužalojimų pavojus.

Tinkamai išgaląskite grandinę, kad sumažin- tumėte atatrankos pavojų. NUORODA Nepatyrusiam grandininių pjūklų naudotojui yra patartina pjūklo grandinę pavesti galąsti klientų aptarnavimo tarnybos specialistui. Saugumo ir efektyvaus veikimo sumetimais pjū- klo grandinė turi būti visada gerai pagaląsta. Galąsti reikia, kai:

pjovimo drožlės primena dulkes;

pjaunant reikia naudoti didelę jėgą;

suintensyvėja vibracija. Jei galąsti pavedate klientų aptarnavimo tarnybai, galandant turi būti naudojami specialūs įrankiai, kuriais nušlifuojamas nedidelis medžiagos sluoksnis ir tolygiai pagalandami visi dantys.443162_a 389 Techninė priežiūra Pjūklo grandinę galima galąsti savarankiškai nau- dojant specialias apvalias dildes, kurių skersmuo būtų pritaikytas atskirai grandinei (žr. Skyrius 8.5 "Grandinės techninės priežiūros darbų lentelė", puslapis389). Norint nepažeisti dantų, reikia mi- klumo ir patirties. Pjūklo grandinės galandimas:

1. Išjunkite grandininį pjūklą ir ištraukite tinklo

2. Atleiskite grandinės stabdį.

3. Kreipiamąjį bėgelį su sumontuota pjūklo

grandine įtvirtinkite tinkamame spaustuve. At- kreipkite dėmesį į tai, kad pjūklo grandinė ga- lėtų laisvai judėti.

4. Įtempkite pjūklo grandinę, jei ji laisva.

5. Sumontuokite dildę atitinkamoje kreipiamojo-

je ir po to įveskite dilę į danties įrantą. Posvy- ris turi būti vienodas ir nustatomas pagal dan- ties profilį.

6. Atlikite tik kelis judesius dilde į priekį ir karto-

kite šį veiksmą visiems dantims atlikę vieno- dus nustatymus (dešinėje arba kairėje).

7. Apsukite kreipiamojo bėgelio padėtį spaustu-

ve ir pakartokite veiksmą su likusiais danti- mis.

8. Patikrinkite, ar ribinis dantis neišsikiša virš

patikrai naudojamo įrankio. Jei išsikiša, nudil- dinkite iškyšą plokščia dilde ir užapvalinkite profilį.

9. Pagalandę pašalinkite visas galandant atsira-

dusias drožles ir dulkes bei sutepkite pjūklo grandinę alyvos vonelėje. Grandinę reikia pakeisti, jei:

dantys yra trumpesni nei 5 mm;

jei yra: žyma ant dantų nesiekia pjovimo se- gmentų;

per didelis tarpas tarp grandinės.

8.2 Žvaigždutės vidaus valymas

Po kiekvieno naudojimo kruopščiai išvalykite grandininį pjūklą.

1. Išimkite akumuliatorių ir padėkite grandininį

pjūklą ant stabilaus pagrindo.

2. Nusukite žvaigždutės uždangalą.

3. Tinkamu šepetėliu išvalykite vidinę ertmę.

4. Nuimkite pjūklo grandinę ir nuimkite kreipia-

5. Išvalykite bėgelio išdrožą ir alyvos įleidimo

8.3 Spartaus įtvirtinimo įtaiso

1. Nuimkite kreipiamąjį bėgelį (18/1): išsukite

varžtą (18/2) ir iš kreipiamojo bėgelio atlais- vinkite adapterio plokštę su įtempimo kabliu (18/3);

2. apsukite kreipiamąjį bėgelį apie išilginę ašį;

3. adapterio plokštę su įtempimo kabliu vėl už-

dėkite ant kreipiamojo bėgelio ir vėl užfiksuo- kite kryžminiu atsuktuvu;

4. vėl sumontuokite kreipiamąjį bėgelį (žr. Sky-

rius 4.1 "Kreipiamojo bėgelio uždėjimas (03, 04)", puslapis383).

8.4 Kreipiamojo bėgelio tikrinimas,

apsukimas ir tepimas (19, 20) Kreipiamojo bėgelio tikrinimas Reguliariai tikrinkite, ar kreipiamasis bėgelis netu- ri pažeidimų. Prireikus pašalinkite išsikišančias atplaišas (19/1), t.y. nudildinkite 45° kampu (19/2). Kreipiamojo bėgelio apsukimas Kad išvengtumėte vienpusio susidėvėjimo, po kiekvieno grandinės keitimo / grandinės galandi- mo apsukite kreipiamąjį bėgelį.

1. Permontuokite kreipiamojo bėgelio spartaus

įtvirtinimo įtaiso (žr. Skyrius 8.3 "Spartaus įtvirtinimo įtaiso permontavimas (18)", pusla- pis389).

2. Apsukite kreipiamąjį bėgelį.

Kreipiamojo bėgelio terpimas

1. Kruopščiai išvalykite bėgelio išdrožą (19/3) ir

alyvos įleidimo kiaurymes (19/4).

2. Iš abiejų pusių kruopščiai išvalykite tepimo

tomis įspauskite tiek tepalo, kad šis vienodai ištrykštų ties žvaigždutės galiukais. Tai dary- dami laikas nuo laiko pasukite žvaigždutę.

8.5 Grandinės techninės priežiūros darbų

lentelė ĮSPĖJIMAS! Sunkių sužalojimų pavojus. Jei ant grandininio pjūklo uždėta neleistina pjūklo grandinė arba kreipiamasis bėgelis, galima sun- kiai susižaloti.

Naudokite tik leistinas pjūklų grandines ir kreipiamuosius bėgelius. Pjūklo grandinės ir kreipiamojo bėgelio atsargi- nės dalys: žr. techninius duomenis.LT 390 CS 1825 Pagalba atsiradus sutrikimų Pjūklo grandinė (kreipiamasis bėgelis) Dildės skers- muo Galvutės kampas Apatinio pjū- vio kampas Galvutės nuoly- džio kampas (55°) Gylio ma- tmuo Įrankio pasu- kimo kampas Įrankio nuoly- džio kampas Šoninis kampas 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" Gylio matmuo Dildė

9 PAGALBA ATSIRADUS SUTRIKIMŲ

ATSARGIAI! Pavojus susižaloti. Aštria- briaunios ir judančios prietaiso dalys gali sužeisti.

Techninės apžiūros, priežiūros ir valymo dar- bų metu visada mūvėkite apsaugines piršti- nes!

Išjunkite įrenginį ir ištraukite tinklo kištuką. NUORODA Esant sutrikimų, kurie nėra nu- rodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavi- mo tarnybą. Sutrikimas Priežastis Šalinimas Neveikia variklis. Nėra akumuliatoriaus įtam- pos. Leiskite elektrikui patikrinti elektros maitinimo tinklą. Išsijungė apsauga nuo per- krovos. Palaukite, kol apsauga nuo perkro- vos vėl atkurs elektros srovės tieki- mą. Įjungtas grandinės stabdys. Atleiskite grandinės stabdį. Kreipiamasis bėgelis ir pjūklo grandinė veikiant įkaista. Dū- mų susidarymas. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Tuščias alyvos bakas. Pripildykite pjūklų grandinių alyvos. Patikrinkite, ar alyvos bakelis neturi pažeidimų.443162_a 391 Transportavimas Sutrikimas Priežastis Šalinimas Nešvari alyvos įbėgimo kiaurymė ir (arba) kreipia- mojo bėgelio griovelis. Išvalykite alyvos įbėgimo kiaurymę ir kreipiamojo bėgelio griovelį. Variklis veikia, tačiau pjūklo grandinė nejuda. Pjūklo grandinė per stipriai įtempta. Atlaisvinkite grandinės įtempį. Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. Vietoj pjuvenų išsviedžiamos tik medienos dulkės. Grandini- nį pjūklą turi spausti mediena. Pjūklo grandinė atšipusi. Pagaląskite pjūklo grandinę arba kreipkitės į gamintojo techninės prie- žiūros skyrių. Įrenginys neįprastai vibruoja. Įrenginio klaida Kreipkitės į gamintojo techninės priežiūros skyrių. 10 TRANSPORTAVIMAS ĮSPĖJIMAS! Pavojus gyvybei ir sunkių sužalojimų pavojus. Veikianti pjūklo grandinė transportuojant gali sunkiai arba netgi mirtinai su- sižaloti.

Niekada nenešiokite ir netransportuokite grandininio pjūklo, judant pjūklo grandinei.

Prieš transportuodami imkitės pirmiau nuro- dytų priemonių. Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite grandininį pjūklą ir ištraukite tinklo

2. Uždėkite grandinės apsaugą;

3. Neškite grandininį pjūklą tik už lankinės ran-

kenos. Tuo metu kreipiamasis bėgelis ir pjū- klo grandinė nukreipti į galą,

4. Transporto priemonėse: Apsaugokite grandi-

ninį pjūklą, kad neapvirstų, jis nebūtų pažeis- tas ir neišbėgtų grandinių alyva. Akumuliatorius „B125 Li“ (gam. Nr. 113896) NUORODA Akumuliatoriaus vardinė energi- ja yra didesnė nei 100 Wh! Todėl laikykitės toliau pateiktų transportavimo nuorodų! Sudėtyje esantis ličio jonų akumuliatorius atitinka pavojingų produktų teisę, tačiau gali būti trans- portuojamas supaprastintomis sąlygomis.

Akumuliatorių be papildomų priedų privatus naudotojas gali gabenti keliais, kai jis yra su- pakuotas mažmeninei prekybai ir yra trans- portuojamas asmeniniais tikslais.

Komerciniai naudotojai, kurie vykdo transpor- tavimą susijusį su įmonės veikla, (pvz., tieki- mas į ir iš statybų aikštelių arba demonstravi- mas) gali taip pat pasinaudoti šia supapras- tinta sąlyga. Abiem prieš tai nurodytais atvejais būtina imtis priemonių turinio platinimui išvengti. Kitais atve- jais būtina laikytis pavojingų produktų teisės rei- kalavimų! Neatsižvelgus į tai siuntėjui ir, galimai, vežėjui galioja baudos. Kiti nurodymai dėl gabenimo ir siuntimo

Ličio jonų akumuliatorius transportuokite arba siųskite tik nepažeistus!

Akumuliatoriui transportuoti naudokite tik ori- ginalią dėžę arba tinkamą pavojingam krovi- niui skirtą dėžę (nereikia mažesnės nei 100Wh vardinės energijos akumuliatoriams).

Užklijuokite atvirus akumuliatoriaus kontak- tus, kad išvengtumėte trumpojo jungimo.

Apsaugokite akumuliatorių pakuotėje, kad neslystų ir taip nebūtų pažeistas akumuliato- rius.

Dėl gabenimo arba siuntimo pasirūpinkite tiksliu siuntos ženklinimu ir dokumentais (pvz., per siuntų tarnybą arba per vežėjus).

Prieš tai sužinokite, ar galima transportuoti su pasirinktu paslaugos teikėju, ir parodykite siuntą. Mes rekomenduojame samdyti pavojingų krovinių specialistą siuntos paruošimui. Taip pat laikykitės galimų kitų nacionalinių reikalavimų. 11 SANDĖLIAVIMAS

Po kiekvieno naudojimo iš įrenginio išimkite akumuliatorių.LT 392 CS 1825 Išmetimas

Įrenginį kruopščiai išvalykite ir, jei yra, su- montuokite visus apsauginius gaubtus.

Laikykite prietaisą sausoje, rakinamoje, vai- kams neprieinamoje vietoje. Per eksploatacijos pertraukas, trunkančias ilgiau kaip 30 dienų, atlikite šiuos darbus:

Ištuštinkite pjūklų grandinių alyvos bakelį;

Nuimkite pjūklo grandinę ir kreipiamąjį bėgelį, Išvalykite ir išpurkškite antikorozine alyva. DĖMESIO! Įrenginio apgadinimo pavojus. Grandininių pjūklų alyvai pridžiuvus / prilipus, il- gesnį laiką sandėliuojant gali būti pažeistos alyvą tiekiančios konstrukcinės dalys ir alyvos siurblys.

Prieš kiekvieną ilgesnį sandėliavimą iš gran- dininio pjūklo pašalinkite pjūklų grandinių aly- vą.

11.2 Akumuliatoriaus ir įkroviklio laikymas

NUORODA Išsamią informaciją rasite atski- rose akumuliatoriaus ir įkroviklio naudojimo ins- trukcijose. 12 IŠMETIMAS Nurodymai elektrinių ir elektroninių prietaisų įstatyme (vok. ElektroG)

Panaudoti elektriniai ir elektroniniai prietaisai nėra buitinės atliekos, todėl jiems priskiriamos atskiros taisyklės ar- ba išmetimas!

Prieš atiduodant prietaisus senas baterijas arba akumuliatorius, jei jie nėra tvirtai įstatyti prietaise, privaloma išimti! Jų išmetimą regla- mentuoja baterijų įstatymas.

Elektrinių ir elektroninių prietaisų savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti.

Galutinis naudotojas yra pats atsakingas už savo asmeninių duomenų pašalinimą iš išme- tamų senų prietaisų! Perbraukto atliekų konteinerio simbolis reiškia, kad elektrinius ir elektroninius prietaisus drau- džiama išmesti su buitinėmis atliekomis. Elektrinius ir elektroninius prietaisus galima ne- mokamai atiduoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

Elektrinių prietaisų pardavimo vietose (stacio- nariose ir internetu), jei pardavėjas yra įsipar- eigojęs priimti arba tai daro savanoriškai. Šie teiginiai galioja tik įrenginiams, įrengtiems ir parduodamiems Europos Sąjungos šalyse ir ku- riems taikoma 2012/19/ES direktyva. Ne Europos Sąjungos šalims gali galioti kitos panaudotų elek- trinių ir elektroninių įrenginių utilizavimo nuosta- tos. Nurodymai baterijų įstatyme (vok. BattG)

Senos baterijos ir akumuliatoriai nėra buitinės atliekos, todėl jiems priskiria- mos atskiros taisyklės arba išmetimas!

Dėl saugaus baterijų arba akumuliatorių išė- mimo iš elektrinių prietaisų ir dėl informacijos apie jų tipą arba cheminę sistemą prašome atsižvelgti į tolimesnius duomenis, nurodytus naudojimo arba montavimo instrukcijoje.

Baterijų arba akumuliatorių savininkas arba naudotojas juos panaudojęs įstatymais yra įpareigotas juos grąžinti. Grąžinti galima bui- tyje įprastai naudojamą kiekį. Senose baterijose gali būti kenksmingų medžiagų arba sunkiųjų metalų, kurie gali sukelti žalą aplin- kai ir sveikatai. Senų baterijų panaudojimas ir naudojimas jų sudėtyje esančių išteklių prisideda prie šių abiejų prekių apsaugos. Perbraukto atliekų konteinerio simbolis reiškia, kad baterijas ir akumuliatorius draudžiama išmes- ti su buitinėmis atliekomis. Jei po atliekų konteineriu yra tokie ženklai Hg, Cd arba Pb, jie reiškia:

Hg: baterijoje yra daugiau nei 0,0005% gyv- sidabrio

Cd: baterijoje yra daugiau nei 0,002% ka- dmio

Pb: baterijoje yra daugiau nei 0,004% švino Baterijas ir akumuliatorius galima nemokamai ati- duoti šiose vietose:

viešose teisėtose išmetimo ir surinkimo vieto- se (pvz., komunaliniuose ūkiuose);

baterijų ir akumuliatorių pardavimo vietose;

bendros įrenginių naudotų baterijų surinkimo sistemos vietose;

gamintojo surinkimo vietoje (jei jis yra ben- dros surinkimo sistemos narys). Šie teiginiai galioja tik akumuliatoriams ir bateri- joms, įrengtoms ir parduodamoms Europos Są- jungos šalyse ir kurioms taikoma 2006/66/EB di- rektyva. Ne Europos Sąjungos šalims gali galioti kitos akumuliatorių ir baterijų utilizavimo nuosta- tos.443162_a 393 Techniniai duomenys 13 TECHNINIAI DUOMENYS Grandininis pjūklas CS 1825 Gam. kodas 113919 Matmenys (IxPxA) 610x215x217mm Svoris be pjūklo grandinės, kreipiamojo bėgelio, grandinės apsaugos priemonių, alyvos ir akumuliatoriaus 2,4kg Bendrasis svoris (be akumuliatoriaus) 3,4kg Grandinės alyvos bakelio tūris 110ml Apsauga nuo perkrovos Taip Variklio galia 350W Variklio sūkių skaičius 2200–2600 min

Žvaigždutės žingsnis 3/8“, spec. Grandinės stabdys Taip (elektrinis, PCB ir stab- džio trauklė) Pjūklo grandinė:

pjūklo grandinės darbinis greitis 4,67m/s

Grandinės inertinio veikimo laikas (EN 60745-2-13 - 19.113) EN 62841-4-1:2020-19.112 0,068 s

Pjūklo grandinės aktyvinimas Dvejopai Garso galios lygis L

Pjūklo grandinė „Oregon 90PX040X“ Varančiųjų narelių storis 1,1mm Atsarginės dalies numeris 127549 Kreipiamasis bėgelis „Oregon 104MLEA041“ Kreipiamojo bėgelio ilgis 10" / 25cm Pjovimo ilgis 17cm Atsarginės dalies numeris 127550

Nurodyta virpesių emisijos vertė buvo išma- tuota remiantis norminiu bandymo metodu ir ją galima naudoti, norint elektrinį įrankį paly- ginti su kitu.LT 394 CS 1825 Klientų aptarnavimo tarnyba / techninės priežiūros punktas

Nurodytą virpesių emisijos vertę taip pat gali- ma naudoti, norint įvertinti sustabdymą (vi- bracijos sustabdymo laipsnį).

Virpesių emisijos vertė tikrojo elektrinio įran- kio naudojimo metu gali skirtis nuo nurodytos vertės, priklausomai nuo būdo, kuriuo naudo- jamas elektrinis įrankis.

Stenkitės, kad vibracinė apkrova būtų kuo mažesnė. Priemonių, skirtų sumažinti vibraci- nę apkrovą, pavyzdžiai yra pirštinių mūvėji- mas naudojant įrankį ir darbo laiko apriboji- mas. Tuo metu reikia atsižvelgti į visas darbo ciklo dalis (pavyzdžiui, laikus, kai elektrinis įrankis yra išjungtas, ir tokius, kai įrankis yra įjungtas, tačiau veikia be apkrovos).

Iškilus klausimų dėl garantijos, remonto ir atsargi- nių dalių, kreipkitės į savo artimiausią AL-KO techninės priežiūros skyrių. Jį rasite internete to- kiu adresu: www.al-ko.com/service-contacts 15 GARANTIJA Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties termi- nas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus. Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

laikomasi šios naudojimo instrukcijos;

įrenginys tinkamai naudojamas;

naudojamos originalios atsarginės dalys. Garantija nustoja galioti šiais atvejais:

bandoma savarankiškai remontuoti įrenginį;

savarankiškai atliekami techniniai pakeitimai;

įrenginys naudojamas ne pagal paskirtį. Garantija netaikoma:

dažų pažeidimams, atsiradusiems dėl normalaus dėvėjimosi,

susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu. Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le- miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirki- mo dokumentu į savo pardavėją arba artimiausią įgaliotąjį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.443162_a 395 Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Par šo lietošanas instrukciju .................... 396

2.4.5 Ķēdes aizdares tapa
