KÄYTTÖOHJE CS 1825 AL-KO

3.1.3 Personsäkerhet

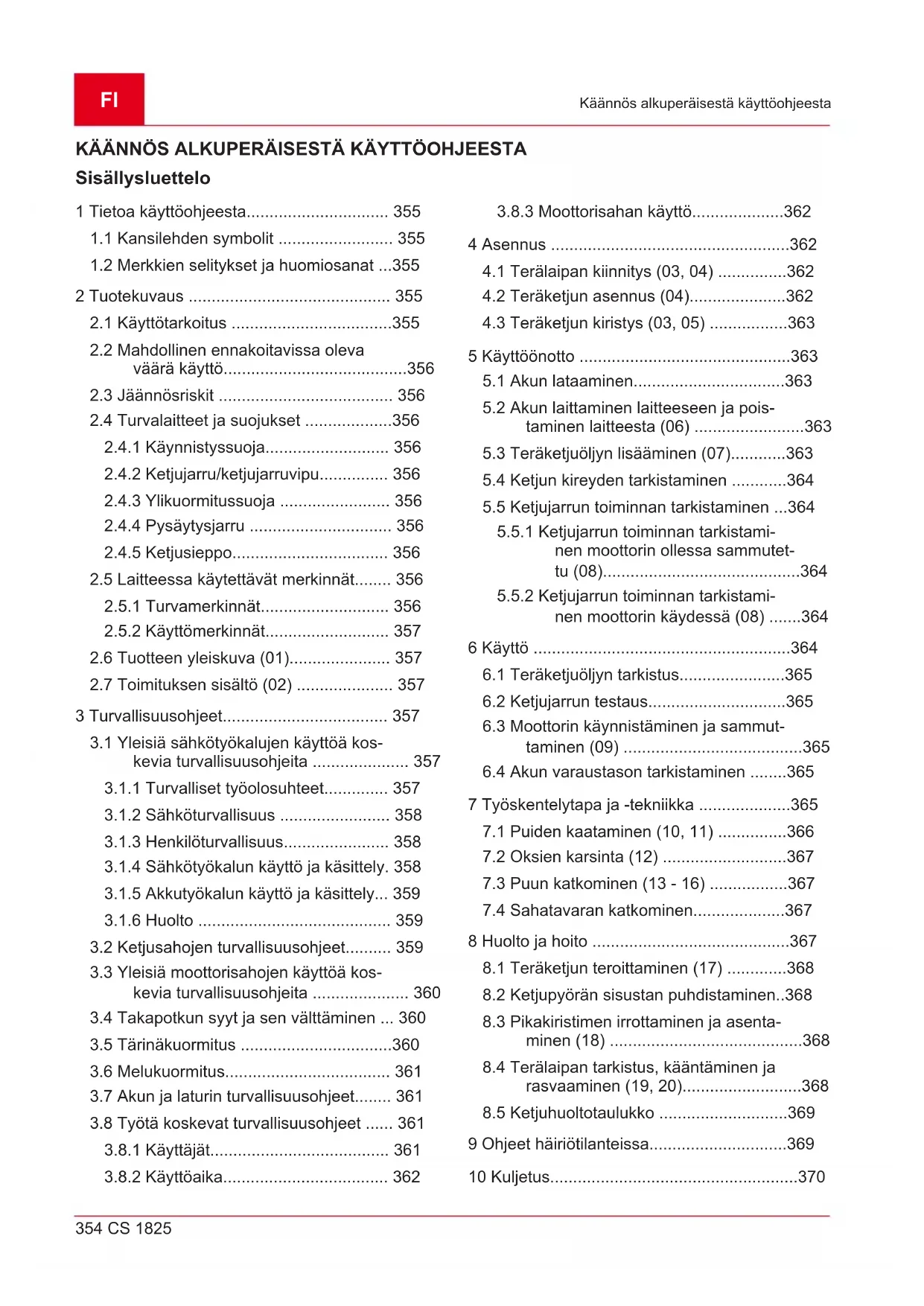

1.2 Merkkien selitykset ja huomiosanat ...355

2 Tuotekuvaus ............................................ 355

2.1 Käyttötarkoitus ...................................355

2.2 Mahdollinen ennakoitavissa oleva

väärä käyttö........................................356

2.3 Jäännösriskit ...................................... 356

2.4 Turvalaitteet ja suojukset ...................356

2.5 Laitteessa käytettävät merkinnät........ 356

2.5.1 Turvamerkinnät............................ 356

2.5.2 Käyttömerkinnät........................... 357

2.6 Tuotteen yleiskuva (01)...................... 357

2.7 Toimituksen sisältö (02) ..................... 357

3 Turvallisuusohjeet.................................... 357

3.1 Yleisiä sähkötyökalujen käyttöä kos-

kevia turvallisuusohjeita ..................... 357

3.1.1 Turvalliset työolosuhteet.............. 357

3.1.4 Sähkötyökalun käyttö ja käsittely. 358

3.1.5 Akkutyökalun käyttö ja käsittely... 359

3.1.6 Huolto .......................................... 359

3.2 Ketjusahojen turvallisuusohjeet.......... 359

3.3 Yleisiä moottorisahojen käyttöä kos-

kevia turvallisuusohjeita ..................... 360

3.4 Takapotkun syyt ja sen välttäminen ... 360

3.7 Akun ja laturin turvallisuusohjeet........ 361

3.8 Työtä koskevat turvallisuusohjeet ...... 361

3.8.1 Käyttäjät....................................... 361

3.8.2 Käyttöaika.................................... 362

3.8.3 Moottorisahan käyttö....................362

5.2 Akun laittaminen laitteeseen ja pois-

taminen laitteesta (06) ........................363

5.3 Teräketjuöljyn lisääminen (07)............363

5.4 Ketjun kireyden tarkistaminen ............364

5.5 Ketjujarrun toiminnan tarkistaminen ...364

5.5.1 Ketjujarrun toiminnan tarkistami-

nen moottorin ollessa sammutet- tu (08)...........................................364

5.5.2 Ketjujarrun toiminnan tarkistami-

nen moottorin käydessä (08) .......364 6 Käyttö ........................................................364

6.3 Moottorin käynnistäminen ja sammut-

7 Työskentelytapa ja ‑tekniikka ....................365

8.1 Teräketjun teroittaminen (17) .............368

8.2 Ketjupyörän sisustan puhdistaminen..368

8.3 Pikakiristimen irrottaminen ja asenta-

minen (18) ..........................................368

8.4 Terälaipan tarkistus, kääntäminen ja

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varas- tointia ja hävittämistä koskevia oh- jeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan akkukäyttöinen sähkömoottorisaha. Laitteessa saa käyttää vain teknisissä tiedoissa mainittuja litiumioniakkuja ja latureita. Lisätietoja akuista ja latureista löydät niiden erillisistä ohjeis- ta:

Käyttöohje 443130: Akut

Käyttöohje 443131: Laturit HUOMAUTUS! Laite- ja akkuvaurioiden vaa- ra. Jos laitteessa käytetään sopimattomia akkuja, laite ja akut voivat vaurioitua.

Käytä laitetta vain ilmoitetuilla akuilla.

Moottorisaha on tarkoitettu ainoastaan koti-, har- raste- ja puutarhakäyttöön. Näissä käyttökohteis- sa sillä saa suorittaa kevyitä puunsahaustöitä, esimerkiksi seuraavia tehtäviä:

sahatavaran katkaisu

pensasaitojen leikkuu

polttopuiden sahaus. Akkukäyttöistä moottorisahaa voi sähköisen käyt- tölaitteen ansiosta käyttää puun sahaamiseen se- kä ulkona että myös suljetuissa tiloissa. Mikään muu kuin tässä kuvattu käyttö ei ole käyttötarkoi- tuksenmukaista käyttöä. Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituk- sesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuu- den menettäminen sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.FI 356 CS 1825 Tuotekuvaus VARO! Käyttötarkoituksen vastaisen käy- tön aiheuttama loukkaantumisvaara! Jos moottorisahalla sahataan puuta, jossa on viera- sesineitä, tai sahataan jotain muuta materiaalia kuin puuta, seurauksena voi olla loukkaantumi- sia.

Käytä moottorisahaa vain kevyisiin puunsa- haustehtäviin.

Tarkista ennen sahaamisen aloittamista, että sahattavassa puussa ei ole nauloja, ruuveja tai muita vierasesineitä.

2.2 Mahdollinen ennakoitavissa oleva väärä

Älä sahaa oksia, jotka ovat suoraan tai terä- vässä kulmassa itsesi tai muiden henkilöiden yläpuolella.

Älä käytä teräketjun voiteluun käytettyä öljyä tai mineraaliöljyä.

Älä käytä laitetta räjähdysvaarallisessa ym- päristössä.

Käyttötarkoituksenmukaisesti käytettynäkin lait- teen käyttöön liittyy aina jäännösriskejä, joita ei voida kokonaan sulkea pois. Seuraavia vaaroja ei voida sulkea pois laitteen tyypin ja rakenteen avulla.

Kosketus ketjun esillä oleviin hampaisiin (viil- tovammojen vaara).

Pääsy pyörivään ketjuun (viiltovammojen vaara).

Terän äkilliset ja ennakoimattomat liikkeet (viiltovammojen vaara).

Ketjun osien irtoaminen (viiltovammojen vaa- ra / loukkaantumisvaara).

Puukappaleen osien irtoaminen.

Kuulon vaurioituminen työskenneltäessä, jos kuulonsuojaimia ei käytetä.

2.4 Turvalaitteet ja suojukset

VAROITUS! Turvalaitteiden ja suojusten peukaloinnin aiheuttama vakavien vammojen vaara. Turvalaitteiden ja suojusten peukalointi voi aiheuttaa vakavia vammoja moottorisahaa käy- tettäessä.

Älä koskaan poista turvalaitteita ja suojuksia toiminnasta!

Moottorisahaa saa käyttää vain, kun kaikki turvalaitteet ja suojukset toimivat oikein.

2.4.1 Käynnistyssuoja

Jos käyttäjä kaasuttaa nopeasti useita kertoja pe- räkkäin, moottorisaha sammuu muutamaksi se- kunniksi, mikä suojaa elektroniikkaa ja teräketjua. Silloin on odotettava, kunnes moottorisahan voi jälleen käynnistää.

2.4.2 Ketjujarru/ketjujarruvipu

Moottorisahassa on käsikäyttöinen ketjujarru, jo- ka kytketään toimintaan ketjujarruvivusta esim. takapotkun yhteydessä. Ketjujarrun kytkeytyessä päälle teräketju ja moottori pysähtyvät välittömäs- ti.

2.4.3 Ylikuormitussuoja

Moottorisaha on varustettu ylikuormitussuojalla, joka kytkee laitteen pois päältä ylikuormituksen yhteydessä. Moottorisahan voi käynnistää uudelleen lyhyen jäähtymisajan jälkeen.

Mekaaninen pysäytysjarru on yhdistetty ketjujar- ruun ja pysäyttää teräketjun nopeasti, kun moot- torisaha sammutetaan. Mekaaninen pysäytysjarru estää ketjun jälkikäyn- nistä aiheutuvia loukkaantumisia.

Jos ketju katkeaa sahaamisen aikana, ketjusiep- po ottaa ketjun sinkoutuvan pään kiinni ja estää käyttäjän käsien loukkaantumisen.

2.5 Laitteessa käytettävät merkinnät

2.5.1 Turvamerkinnät

Symboli Merkitys Käsittele erityisen varovasti! Takapotkun vaara! Älä käytä moottorisahaa yhdellä kä- dellä! Ei saa käyttää sateessa! Suojattava kosteudelta!443162_a 357 Turvallisuusohjeet Symboli Merkitys Käytä suojakypärää, kuulonsuojai- mia ja silmäsuojusta! Käytä suojakäsineitä! Käytä tukevia kenkiä! Lue käyttöohje ennen käyttöönot- toa! Käytä moottorisahaa aina kaksin käsin!

2.5.2 Käyttömerkinnät

Symboli Merkitys Teräketjun löysääminen (-) ja kiris- täminen (+) Keskilukitsimen kiristäminen Teräketjun pyörimissuunta (ketju- hammaspyörän suojuksen alla)

2.6 Tuotteen yleiskuva (01)

Nro Osa 1 Ketjusuoja 2 Terälaippa 3 Teräketju 4 Ketjujarruvipu (käsisuojus) 5 Kaarikahva 6 Ketjuöljysäiliön tarkastuslasi 7 Ketjuöljysäiliön korkki 8 Varaustason näyttö 9 Lukituspainike 10 Kaasukahva Nro Osa 11 Takakahva 12 Moottori 13 Ketjupyörän suojus 14 Pikakiristin keskilukitsimella ja kääntö- renkaalla 15 Kuorituki 16 Akku* 17 Laturi*

• Ei sisälly toimitukseen. Saatavana seuraavilla tuotenumeroilla: katso tekniset tiedot.

2.7 Toimituksen sisältö (02)

HUOMAUTUS Akku ja laturi eivät sisälly toi- mitukseen, joten ne on hankittava erikseen. Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana: Nro Osa 1 Akkumoottorisaha 2 Terälaippa 3 Teräketju 4 Ketjusuoja 5 Käyttöohje 3 TURVALLISUUSOHJEET

3.1 Yleisiä sähkötyökalujen käyttöä

koskevia turvallisuusohjeita VAROITUS! Lue kaikki turvallisuusoh- jeet, ohjeet, kuvaukset ja tekniset tiedot, joita tähän sähkötyökaluun liittyy. Seuraavien ohjei- den noudattamatta jättäminen voi aiheuttaa säh- köiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja ohjeet tulevaa tarvetta varten. Turvallisuusohjeissa käytettävä sähkötyökalun käsite viittaa verkkovirralla toimiviin sähkötyöka- luihin (verkkojohto) tai akkukäyttöisiin sähkötyö- kaluihin (ei verkkojohtoa).

3.1.1 Turvalliset työolosuhteet

Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja työskentelyalueen heikko valaistus voivat ai- heuttaa tapaturmia.FI 358 CS 1825 Turvallisuusohjeet

Älä käytä sähkötyökaluja räjähdysvaaralli- sessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pö- lyn tai höyryt.

Älä päästä lapsia tai muita ulkopuolisia lä- histölle sähkötyökalun käytön aikana. Jos huomiosi kiinnittyy toisaalle, voit menettää sähkötyökalun hallinnan.

3.1.2 Sähköturvallisuus

Sähkötyökalun liitäntäpistokkeen on so- vittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Suojamaadoitet- tuja sähkötyökaluja ei saa käyttää pisto- kesovittimien kanssa. Muuttamattomat pis- tokkeet ja sopivat pistorasiat vähentävät säh- köiskun vaaraa.

Vältä koskettamasta maadoitettuja pinto- ja, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Niiden koskettaminen lisää sähköiskun vaaraa.

Älä altista sähkötyökaluja sateelle tai kos- teudelle. Veden pääseminen sähkötyökalun sisälle lisää sähköiskun vaaraa.

Älä käytä liitäntäjohtoa sähkötyökalun kantamiseen, ripustamiseen tai pistok- keen irrottamiseen pistorasiasta. Pidä lii- täntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vi- allinen tai kiertynyt liitäntäjohto lisää sähköis- kun vaaraa.

Jos sähkötyökalua käytetään ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvia jat- kojohtoja. Ulkokäyttöön soveltuvan jatkojoh- don käyttäminen vähentää sähköiskun vaa- raa.

Käytä vikavirtasuojakytkintä, jos sähkö- työkalua joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.1.3 Henkilöturvallisuus

Ole sähkötyökalua käyttäessäsi aina valp- paana, tarkkaile toimintaasi ja työskentele huolellisesti. Älä käytä sähkötyökalua ol- lessasi väsynyt tai huumeiden, alkoholin tai lääkityksen alaisena. Pienikin tarkkaa- vaisuuden herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavia vam- moja.

Käytä henkilönsuojaimia. Käytä aina suo- jalaseja. Sähkötyökalun edellyttämien henki- lönsuojainten, kuten hengityksensuojaimen, pitävien turvakenkien, suojakypärän tai kuu- lonsuojainten, käyttö pienentää loukkaantu- misen vaaraa.

Estä laitteen käynnistyminen vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä ennen työkalun liittämistä verkkovirtaan, akun laittamista paikalleen tai työkalun nostamista tai kantamista. Jos pidät sormeasi virtakytkimellä sähkötyökalua kantaessasi tai liität työkalun verkkovirtaan sen ollessa kytketty päälle, seurauksena voi olla tapaturmia.

Poista säätötyökalut tai avaimet ennen sähkötyökalun kytkemistä päälle. Sähkö- työkalun pyörivään osaan jäänyt työkalu tai avain voi aiheuttaa vammoja.

Vältä epänormaaleja asentoja. Seiso tuke- vassa asennossa ja säilytä aina tasapai- no. Siten pystyt hallitsemaan sähkötyökalua myös odottamattomissa tilanteissa.

Käytä asianmukaista vaatetusta. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

Jos työkaluun voi liittää pölynpoisto- tai pölynkeruulaitteita, niitä on käytettävä ai- na ja asianmukaisesti. Pölynpoistolaitteen käyttö voi vähentää pölystä aiheutuvia vaaro- ja.

Älä tuudittaudu virheelliseen turvallisuu- den tunteeseen ja lakkaa noudattamasta sähkötyökaluja koskevia turvallisuusoh- jeita, vaikka työkalun käyttö olisi sinulle perin juurin tuttua. Huolimattomuus voi ai- heuttaa vakavia vammoja jo sekunnin murto- osassa.

3.1.4 Sähkötyökalun käyttö ja käsittely

Älä ylikuormita sähkötyökalua. Käytä aina kuhunkin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvalli- nen valinta ilmoitetulla tehoalueella.

Älä käytä sähkötyökalua, jonka virtakytkin on viallinen. Jos sähkötyökalun kytkeminen päälle ja pois päältä ei ole mahdollista, säh- kötyökalu on vaarallinen ja korjattava.

Irrota pistoke pistorasiasta ja/tai poista ir- rotettava akku ennen laitteen säätämistä, työvälineiden vaihtamista tai sähkötyöka- lun varastoimista. Tämä estää sähkötyöka- lun käynnistymisen vahingossa.443162_a 359 Turvallisuusohjeet

Säilytä sähkötyökalu lasten ulottumatto- missa. Älä anna sähkötyökalua sellaisten henkilöiden käyttöön, jotka eivät tunne si- tä tai eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia kokematto- mien käyttäjien käsissä.

Huolla sähkötyökaluja ja muita välineitä huolellisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole jumis- sa. Tarkista myös, että mikään osa ei ole katkennut tai vioittunut siten, että se vai- kuttaa sähkötyökalun toimintaan. Korjauta vialliset osat ennen sähkötyökalun käyt- töä. Tapaturmat johtuvat yleensä siitä, että sähkötyökalua ei ole huollettu oikein.

Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.

Käytä sähkötyökaluja, välineitä ym. niiden käyttöohjeiden mukaisesti. Ota huomioon työolosuhteet ja suoritettava työ. Sähkö- työkalujen käyttö muussa kuin niiden käyttö- tarkoituksessa voi aiheuttaa vaaratilanteita.

Pidä kahvat ja tartuntapinnat kuivina, puh- taina sekä öljyttöminä ja rasvattomina. Jos kahvat tai tartuntapinnat ovat liukkaita, säh- kötyökalua on vaikea käyttää ja hallita odotta- mattomissa tilanteissa.

3.1.5 Akkutyökalun käyttö ja käsittely

Käytä akkujen lataamiseen vain valmista- jan suosittelemia latureita. Akkujen lataa- minen toisentyyppisille akuille tarkoitetulla la- turilla aiheuttaa palovaaran.

Käytä sähkötyökaluissa vain niihin tarkoi- tettuja akkuja. Muiden akkujen käyttö voi ai- heuttaa loukkaantumisia ja palovaaran.

Älä säilytä laitteesta irrotettua akkua pa- periliittimien, kolikoiden, avainten, naulo- jen, ruuvien tai muiden pienten metalliesi- neiden lähellä, sillä ne saattavat yhdistää akun navat vahingossa. Akun napojen väli- nen oikosulku voi aiheuttaa palovammoja tai tulipalon.

Jos akkua käsitellään väärin, siitä saattaa vuotaa nestettä. Vältä kosketusta nestee- seen. Jos nestettä pääsee iholle, huuhtele iho huolellisesti vedellä. Jos nestettä pää- see silmiin, huuhtele vedellä ja hakeudu lääkäriin. Akkuneste voi ärsyttää ihoa ja ai- heuttaa palovammoja.

Älä käytä vaurioitunutta tai muuttunutta akkua. Vaurioituneet ja muuttuneet akut voi- vat toimia ennakoimattomasti sekä aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaa- ran.

Älä altista akkuja tulelle tai korkeille läm- pötiloille. Tuli tai yli 130°C:n lämpötila voi aiheuttaa räjähdyksen.

Noudata latausohjeita. Älä koskaan lataa akkua tai akkukäyttöistä työkalua käyttö- ohjeessa ilmoitetun lämpötila-alueen ulko- puolella. Virheellinen lataaminen tai lataami- nen sallitun lämpötila-alueen ulkopuolella voi tuhota akun ja lisätä tulipalovaaraa.

Vain pätevät ammattihenkilöt saavat kor- jata sähkötyökaluja ainoastaan alkupe- räisvaraosia käyttäen. Tämä takaa sähkö- työkalun turvallisuuden.

Vaurioituneita akkuja ei saa huoltaa. Muut kuin valmistaja tai valmistajan valtuuttamat huoltoliikkeet eivät saa huoltaa akkuja.

3.2 Ketjusahojen turvallisuusohjeet

Pidä sahan ollessa käynnissä kaikki ruu- miinosat kaukana teräketjusta. Varmista ennen sahan käynnistämistä, ettei mikään kosketa teräketjua. Moottorisahaa käytettä- essä hetkellinenkin tarkkaavaisuuden mene- tys voi aiheuttaa teräketjun tarttumisen vaat- teisiin tai ruumiinosiin.

Pidä moottorisahaa aina niin, että tartut oikealla kädellä takakahvasta ja vasem- malla kädellä etukahvasta. Moottorisahan pitäminen päinvastaisessa työasennossa li- sää loukkaantumisvaaraa, eikä niin saa kos- kaan tehdä.

Pidä moottorisahasta kiinni vain eriste- tyistä kädensijoista, koska teräketju voi joutua kosketuksiin piilossa olevien säh- köjohtojen kanssa. Jos teräketju koskettaa jännitteistä johtoa, laitteen metallisista osista voi tulla jännitteisiä, ja seurauksena voi olla sähköisku.

Käytä silmäsuojaimia. Muiden henkilös- uojainten käyttöä kuulon, pään, käsien, säärien ja jalkaterien suojaamiseksi suosi- tellaan. Sopiva suojavaatetus vähentää sin- koavien sahanpurujen ja teräketjun tahatto- man kosketuksen aiheuttamaa loukkaantu- misvaaraa.

Älä käytä moottorisahaa puussa, tikkailla, katolta tai epävakaalta seisomapinnaltaFI 360 CS 1825 Turvallisuusohjeet käsin. Tällainen käyttö aiheuttaa vakavan loukkaantumisvaaran.

Varmista aina tukeva asento ja käytä moottorisahaa vain seistessäsi kiinteällä, tukevalla ja tasaisella alustalla. Liukas alusta tai epävakaa seisomapinta voi aiheut- taa tasapainon menetyksen tai moottorisahan hallinnan menetyksen.

Oleta aina jännityksessä olevaa oksaa sa- hatessasi, että se ponnahtaa takaisin. Kun puukuitujen jännitys purkautuu, jännittynyt oksa voi osua sahan käyttäjään ja/tai mootto- risaha voi riistäytyä hallinnasta.

Ole erityisen varovainen sahatessasi alus- kasvillisuutta ja nuoria puita. Ohut puuai- nes voi tarttua moottorisahaan ja iskeytyä si- nua päin tai horjuttaa tasapainoasi.

Kanna moottorisahaa vain sen ollessa pois päältä aina etukahvasta ja siten, että teräketju osoittaa poispäin itsestäsi. Kul- jetuksen tai säilytyksen ajaksi moottorisa- han suojus on aina vedettävä paikoilleen. Moottorisahan huolellinen käsittely vähentää pyörivän teräketjun tahattoman kosketuksen vaaraa.

Noudata voitelua, ketjun kiristämistä sekä terälaipan ja ketjun vaihtoa koskevia oh- jeita. Ammattitaidottomasti kiristetty tai öljytty ketju voi katketa tai lisätä takapotkun vaaraa.

Sahaa vain puuta. Älä käytä moottorisa- haa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä sahaa moottorisahalla me- tallia, muovia, tiiliä tai muita rakennusma- teriaaleja kuin puuta. Moottorisahan käyttö- tarkoituksen vastainen käyttö voi aiheuttaa vaaratilanteita.

Älä yritä kaataa puuta, ennen kuin olet täysin selvillä riskeistä ja siitä, miten ne vältetään. Kaatuva puu voi aiheuttaa käyttä- jälle tai muille henkilöille vakavia vammoja.

3.3 Yleisiä moottorisahojen käyttöä

koskevia turvallisuusohjeita Noudata kaikkia ohjeita, kun poistat moottori- sahaan kertynyttä ainesta, varastoit laitteen tai suoritat huoltotöitä. Varmista, että kytkin on kytketty pois päältä ja akku poistettu. Moottorisahan odottamaton toiminta kertynyttä ai- nesta poistettaessa tai huoltotöiden aikana voi ai- heuttaa vakavia vammoja.

3.4 Takapotkun syyt ja sen välttäminen

Takapotku voi syntyä, kun terälaipan kärki kos- kettaa jotain esinettä tai kun puu taipuu ja terä- ketju juuttuu sahausloveen. Terälaipan kärjen kosketus voi joskus aiheuttaa odottamattoman taaksepäin suuntautuvan liik- keen, jossa terälaippa sinkoaa ylöspäin käyttäjän suuntaan. Teräketjun juuttuminen terälaipan yläreunaan voi nykäistä terälaipan voimakkaasti käyttäjän suun- taan. Nämä liikkeet voivat aiheuttaa sahan hallinnan menettämisen sekä vakaviakin vammoja käyttä- jälle. Älä koskaan luota ainoastaan moottorisa- haan asennettuihin turvalaitteisiin. Moottorisahan käyttäjänä sinun on suoritettava erilaisia toimen- piteitä, jotta pystyt työskentelemään ilman tapa- turmia ja loukkaantumisia. Takapotku on moottorisahan väärän tai virheelli- sen käytön seuraus. Se voidaan estää soveltuvil- la varotoimenpiteillä, kuten seuraavassa on ku- vattu:

Pidä sahasta kiinni molemmin käsin siten, että peukalo ja sormet puristuvat mootto- risahan kahvan ympärille. Aseta kehosi ja käsivartesi sellaiseen asentoon, että pys- tyt vastustamaan takapotkun voimaa. Asianmukaisesti toimimalla käyttäjä voi hallita takapotkujen voiman. Älä koskaan irrota otet- tasi moottorisahasta.

Vältä epänormaalia ruumiinasentoa, äläkä sahaa hartiatason yläpuolelta. Näin välte- tään tahaton laipan kärjen kosketus ja paran- netaan moottorisahan hallintamahdollisuuk- sia odottamattomissa tilanteissa.

Käytä aina valmistajan määräämiä vara- laippoja ja teräketjuja. Vääränlaisten vara- laippojen ja teräketjujen voi johtaa ketjun kat- keamiseen tai takapotkuun.

Noudata teräketjun teroitusta ja huoltoa koskevia valmistajan ohjeita. Liian alas säädetyt syvyysrajoittimet lisäävät takapotku- jen vaaraa.

Tärinän aiheuttama vaara Laitetta käytettäessä esiintyvä todellinen täri- nätaso voi poiketa valmistajan ilmoittamasta arvosta. Ota huomioon seuraavat tärinään vaikuttavat seikat ennen laitteen käyttöä ja laitetta käytettäessä:

Käytetäänkö laitetta sen käyttötarkoituk- sen mukaisesti?443162_a 361 Turvallisuusohjeet

Leikataanko tai työstetäänkö kasviaines- ta oikein?

Onko laite asianmukaisessa käyttökun- nossa?

Onko terä teroitettu kunnolla ja onko lait- teessa paikallaan oikeanlainen terä?

Ovatko kahvat ja mahdolliset tärinänvai- mennuskahvat (lisävaruste) paikallaan, ja onko ne liitetty laitteeseen pitävästi?

Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla moottorin kierrosluvulla. Vältä enimmäiskierrosluvun käyttöä melun ja täri- nän vähentämiseksi.

Epäasianmukainen käyttö ja huolto voivat li- sätä laitteen synnyttämään melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.

Tärinän aiheuttama kuormitus määräytyy suoritettavan työn ja laitteen käyttötavan mu- kaan. Arvioi sopiva käyttötapa ja pidä tarvitta- vat tauot. Tämä vähentää työn aikana synty- vää tärinäkuormituksen kokonaismäärää huomattavasti.

Laitteen pitkäaikainen käyttö altistaa käyttä- jän tärinälle ja voi aiheuttaa verenkiertohäiri- öitä (valkosormisuutta). Riskin pienentämi- seksi käytä käsineitä ja pidä kätesi lämpimi- nä. Jos valkosormisuuden oireita esiintyy, ha- keudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviämi- nen, pistely, kutina, särky, voimien vähenemi- nen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, käm- menissä tai pulssissa. Mitä matalampi lämpö- tila, sitä suurempi vaara.

Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuk- sista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.

Jos laitetta käyttäessäsi havaitset käsissäsi epämiellyttäviä tuntemuksia tai värimuutok- sia, keskeytä työskentely välittömästi. Pidä riittävästi taukoja. Jos taukoja ei ole tarpeek- si, seurauksena voi olla kämmenien ja käsi- varsien tärinäoireyhtymä.

Minimoi tärinälle altistumisen riskit. Huolla lai- tetta käyttöohjeen mukaisesti.

Jos laitetta käytetään usein, tiedustele jäl- leenmyyjältäsi tärinää vaimentavia tarvikkei- ta, kuten erikoiskahvoja.

Vältä laitteen käyttöä alle +10°C:n lämpöti- loissa. Kirjaa työsuunnitelmaan tärinäkuormi- tusta rajoittavat toimenpiteet.

Laite aiheuttaa väistämättä tiettyä melukuormi- tusta. Tee melua aiheuttavat työt aikoina, jolloin niiden tekeminen on sallittua ja suositeltavaa. Pi- dä kiinni mahdollisista hiljaisuusajoista ja rajaa työn kesto minimiin. Laitteen käyttäjän ja sen lä- heisyydessä oleskelevien on käytettävä asianmu- kaisia kuulonsuojaimia.

3.7 Akun ja laturin turvallisuusohjeet

Noudata akun ja laturin erillisissä käyttöohjeissa annettuja turvallisuusohjeita. Katso:

Käyttöohje 443130: Akut

Käyttöohje 443131: Laturit

3.8 Työtä koskevat turvallisuusohjeet

Noudata kansallisia turvallisuusmääräyksiä, esim. ammattiliittojen tai työturvallisuusviran- omaisten antamia määräyksiä.

Työskentele vain riittävässä päivänvalossa tai keinovalaistuksessa

Työskentelyalueella ei saa olla mitään esinei- tä (esim. sahatavaran kappaleita) – kompas- tumisvaara.

Käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan va- hingoista.

Jos käytät moottorisahaa ensimmäistä ker- taa:

Pyydä laitteen myyjää tai muuta asian- tuntijaa opettamaan, miten moottorisahaa käsitellään, tai käy moottorisahan käyt- töön opastava kurssi.

Harjoittele ennen ensimmäistä käyttöker- taa ainakin sahapukille tai telineeseen kiinnitetyn pyöreän puutavaran sahaa- mista.

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta.

Moottorisahaa käyttävän henkilön on oltava levännyt, terve ja toimintakykyinen. Jos käyt- täjä ei terveydellisistä syistä saa rasittaa it- seään, on kysyttävä lääkäriltä, voiko hän käyttää moottorisahaa.FI 362 CS 1825 Asennus

Noudata moottorisahojen käyttöaikoja koskevia kansallisia määräyksiä. Kansalliset tai paikalliset säädökset voivat rajoittaa moottorisahojen käyttö- aikoja.

3.8.3 Moottorisahan käyttö

VAROITUS! Vakavien vammojen vaara. Jos käytetään puutteellisesti asennettua moottori- sahaa, seurauksena voi olla vakavia vammoja.

Käytä moottorisahaa vasta, kun sen asennus on suoritettu loppuun.

Tarkista moottorisaha aina ennen käyttöä sil- mämääräisesti osien puuttumisen sekä vauri- oitumisen tai kulumisen varalta. Turvalaittei- den ja suojusten on oltava moitteettomassa kunnossa. VAROITUS! Loukkaantumisvaara moot- torisahan tahattoman käynnistymisen takia. Tahattomasti käynnistyvä moottorisaha voi ai- heuttaa vakavia vammoja. Poista siksi akku aina seuraavissa tapauksissa:

tarkistus-, säätö- ja puhdistustyöt

terä- ja leikkuuosia koskevat työt

moottorisahan luota poistuminen

huolto- ja korjaustyöt

Älä koskaan työskentele yksin.

Varmista, että sidetarpeita on aina saatavilla tapaturman varalta.

Vältä kosketusta maassa tai johtavasti maa- han yhteydessä oleviin metalliesineisiin.

Käytettäviä henkilönsuojaimia ovat:

kuulonsuojaimet (esim. kupusuojaimet), erityisesti päivittäisen työajan ylittäessä 2,5tuntia

suojalasit tai kypärän visiiri

turvajalkineet, joissa on pitävä pohja ja teräskärki.

Älä käytä moottorisahaa hartialinjan yläpuo- lella, sillä silloin sen käsittely ei voi olla turval- lista.

Siirtyessäsi paikasta toiseen sammuta moot- tori ja pistä ketjusuoja paikalleen.

Pistä ketjusuoja paikalleen moottorisahaan aina, kun sitä ei käytetä, ja poista akku moot- torisahasta.

Varmista, että moottorisaha on kytketty pois päältä laittaessasi sen säilytyspaikkaan.

Älä käytä moottorisahaa puun vipuamiseen tai siirtämiseen.

Vain ammattilaiset saavat sahata puunrunko- ja, jotka ovat terälaipan pituutta paksumpia.

Käytä sahaamiseen ainoastaan pyörivää te- räketjua, älä koskaan käynnistä moottorisa- haa teräketjun vastatessa sahattavaan tava- raan.

Älä päästä teräketjuöljyä maahan.

Älä käytä sahaa sateessa, lumisateessa tai myrskyssä.

Älä koskaan poista turvalaitteita ja suojuksia käytöstä. 4 ASENNUS VAROITUS! Vakavien vammojen vaara. Jos käytetään puutteellisesti asennettua moottori- sahaa, seurauksena voi olla vakavia vammoja.

Käytä moottorisahaa vasta, kun sen asennus on suoritettu loppuun.

Tarkista moottorisaha aina ennen käyttöä sil- mämääräisesti osien puuttumisen sekä vauri- oitumisen tai kulumisen varalta. Turvalaittei- den ja suojusten on oltava moitteettomassa kunnossa. VARO! Viiltohaavojen vaara. Teräketjun terävät reunat voivat aiheuttaa viiltohaavoja asennuksen yhteydessä.

Poista akku ennen asennustöitä.

Käytä suojakäsineitä teräketjua ja terälaippaa asentaessasi.

4.1 Terälaipan kiinnitys (03, 04)

1. Poista ketjujarru toiminnasta vetämällä käsi-

suojusta (03/1) kaarikahvan suuntaan (03/a).

2. Käännä keskilukitsinta (03/2) vastapäivään ja

irrota yhdessä suojuksen (03/3) kanssa.

3. Aseta terälaippa (04/1) ohjainpulttiin (04/2) ja

työnnä sitä niin pitkälle taaksepäin, että terä- ketjun saa asennettua.

4.2 Teräketjun asennus (04)

1. Aseta teräketju ketjuhammaspyörälle (04/3)

ja vie se terälaipan uraan (04/1).443162_a 363 Käyttöönotto

2. Vedä teräketju terälaipan kärkipyörän ympäri.

Teräketjun on riiputtava hieman löysällä terä- laipan alapuolella.

4.3 Teräketjun kiristys (03, 05)

se vastaa terälaipan alapintaan ja sitä voi pyörittää käsin.

sitä voi kohottaa terälaipan keskivaiheilla n. 3 – 4mm.

1. Tarkista, että teräketju on kunnolla paikallaan

ja vastaa ketjuhammaspyörään ja terälaip- paan.

2. Aseta suojus (03/3) paikalleen ja kiristä kes-

kilukitsin (03/2) kevyesti.

3. Käännä kääntörengasta (03/4) suojukseen

(03/3) päin siten, että kolmiot ovat toisiaan vastapäätä (03/b).

4. Kierrä keskilukitsinta (05/2) myötäpäivään.

Keskilukitsinta ei saa kiristää kokonaan tai kääntää takaisin yhtä kierrosta.

5. Käännä kääntörengasta (05/3) myötäpäi-

vään, kunnes teräketju on kiristetty oikein yllä olevan kuvauksen mukaisesti.

6. Käännä keskilukitsinta (05/2) myötäpäivään,

kunnes se on kiinnittynyt paikalleen.

VAARA! Hengenvaara ja vakavien vam- mojen vaara. Tietämättömyys turvallisuus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vam- moja ja jopa kuoleman.

Tutustu kaikkiin tässä käyttöohjeessa ja muissa mainituissa käyttöohjeissa annettaviin turvallisuus- ja käyttöohjeisiin ja ota ne huo- mioon ennen moottorisahan käyttöä! VAROITUS! Vakavien vammojen vaara. Jos moottorisahassa on vaurioituneita osia, seu- rauksena voi olla vakavia vammoja.

Tarkista moottorisaha aina ennen käyttöä sil- mämääräisesti osien puuttumisen sekä vauri- oitumisen tai kulumisen varalta. Turvalaittei- den ja suojusten on oltava moitteettomassa kunnossa.

Huomioi lataamisen lämpötila-alue; katso tekniset tiedot. HUOMAUTUS Noudata akun ja laturin erilli- sissä käyttöohjeissa annettavia yksityiskohtaisia tietoja:

Käyttöohje 443130: Akut

Käyttöohje 443131: Laturit

5.2 Akun laittaminen laitteeseen ja

poistaminen laitteesta (06) HUOMAUTUS! Huomio – akun vaurioitumis- vaara. Jos akku jätetään laitteeseen käytön jäl- keen, akku voi vaurioitua.

Poista akku laitteesta välittömästi käytön päätyttyä ja säilytä se pakkaselta suojassa.

Laita akku takaisin laitteeseen vasta juuri en- nen käytön aloittamista. Akun laittaminen laitteeseen

1. Työnnä akku (06/1) takaapäin moottorisa-

haan niin pitkälle, että se lukittuu paikalleen (06/a). Akun poistaminen

1. Paina akun vapautuspainiketta (06/2) ja pidä

5.3 Teräketjuöljyn lisääminen (07)

HUOMAUTUS! Moottorisahan vaurioitumis- vaara. Moottorisaha vaurioituus pahasti, jos säili- össä ei ole tarpeeksi tai ei lainkaan teräketjuöljyä tai jos öljy on kuivunut. Teräketjuöljyn kuivuminen voi vaurioittaa öljyä sisältäviä osia ja öljypump- pua. Käytetyn öljyn käyttö voi myös aiheuttaa vaurioita. Käytetyn öljyn käyttäminen on haitallis- ta ympäristölle!

Täytä säiliöön teräketjuöljyä ennen käyttöön- ottoa.

Älä käytä käytettyä öljyä!

Täytä säiliö uudelleen teräketjuöljyllä viimeis- tään aina akun vaihdon yhteydessä. Automaattinen öljyvoitelujärjestelmä voitelee te- räketjua ja terälaippaa jatkuvasti moottorisahan käytön aikana. Teräketjuöljy suojaa korroosiolta ja ennenaikaiselta kulumiselta. Teräketjun riittä- vän voitelun takaamiseksi säiliössä on aina olta- va riittävästi teräketjuöljyä. Käytä teräketjun ja terälaipan voiteluun vain laa- dukasta ympäristöystävällistä, biohajoavaa terä- ketjuöljyä. Kuljeta ja säilytä öljy tarkoitukseen hy- väksytyissä, merkityissä astioissa.FI 364 CS 1825 Käyttö Tarkista öljytaso aina ennen työskentelyn aloitta- mista ja jokaisen akun vaihdon yhteydessä. Lisää teräketjuöljyä tarvittaessa.

1. Tarkista öljytaso öljysäiliön öljysilmästä

(07/1). Siinä on aina näyttävä öljyä. Öljytason on oltava minimi- ja maksimimerkintöjen vä- lissä.

2. Lisää teräketjuöljyä täyttöaukkoon (07/2).

5.4 Ketjun kireyden tarkistaminen

Tarkista ketjun kireys tarpeeksi usein, sillä uudet teräketjut venyvät. Käyttölämpötilassa teräketju pitenee ja alkaa roikkua. Teräketjun kiristäminen: katso Luku 4.3 "Teräketjun kiristys (03, 05)", si- vu363. HUOMAUTUS Teräketjun kireys on sopiva, kun

se vastaa terälaipan alapintaan ja sitä voi pyörittää käsin.

sitä voi kohottaa terälaipan keskivaiheilla n. 3 – 4mm. VARO! Paikoiltaan luiskahtavan teräket- jun aiheuttama loukkaantumisvaara! Jos terä- ketjua ei ole kiristetty riittävästi, se voi luiskahtaa paikaltaan käytön aikana ja aiheuttaa loukkaantu- misia.

Tarkista ketjun kireys usein. Ketjun kireys on liian vähäinen, jos vetolenkit tulevat esiin te- rälaipan alapuolella olevasta urasta.

Kiristä teräketju asianmukaisesti, jos ketjun kireys on liian vähäinen.

5.5 Ketjujarrun toiminnan tarkistaminen

Moottorisahassa on käsikäyttöinen ketjujarru, jo- ka kytketään toimintaan ketjujarruvivusta esim. takapotkun yhteydessä. Ketjujarrun kytkeytyessä päälle teräketju ja moot- tori pysähtyvät välittömästi. VAARA! Huolimattoman käsittelyn ai- heuttama hengenvaara! Moottorisahan varo- mattomat ja arvaamattomat liikkeet voivat aiheut- taa vakavia vammoja tai jopa kuoleman.

Käytä moottorisahaa aina turvallisesti ja kes- kittyneesti.

Älä paina mitään kytkintä ketjujarrun vapaut- tamisen yhteydessä. VAROITUS! Viallinen ketjujarru aiheuttaa hengenvaaran ja vakavien vammojen vaaran. Jos ketjujarru ei toimi, voi pyörivä teräketju ai- heuttaa esim. takapotkun yhteydessä erittäin va- kavia vammoja tai johtaa jopa kuolemaan.

Testaa ketjujarru aina ennen jokaista käyttö- kertaa.

Älä käynnistä moottorisahaa, jos ketjujarru on viallinen. Vie moottorisaha huoltokorjaamoon tarkistettavaksi.

5.5.1 Ketjujarrun toiminnan tarkistaminen

moottorin ollessa sammutettu (08)

1. Vedä akku pois laitteesta: katso Luku 5.2

"Akun laittaminen laitteeseen ja poistaminen laitteesta (06)", sivu363.

2. Löysää ketjujarru vetämällä ketjujarruvipua

(08/1) kaarikahvan (08/2) suuntaan (08/a). Teräketjua pitää pystyä nyt pyörittämään kä- sin.

3. Kytke ketjujarru toimintaan työntämällä ketju-

jarruvipua (08/1) eteenpäin (08/b). Teräketjua ei nyt saa pystyä pyörittämään käsin.

5.5.2 Ketjujarrun toiminnan tarkistaminen

moottorin käydessä (08) HUOMAUTUS Vapauta ketjujarru aina en- nen moottorisahan käynnistämistä.

1. Pidä tukevasti kiinni moottorisahan kaarikah-

3. Käynnistä moottori.

4. Paina ketjujarruvipua (08/1) eteenpäin (08/b).

Teräketjun ja moottorin on pysähdyttävä välit- tömästi. 6 KÄYTTÖ VAARA! Hengenvaara ja vakavien vam- mojen vaara. Tietämättömyys turvallisuus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vam- moja ja jopa kuoleman.

Tutustu kaikkiin tässä käyttöohjeessa ja muissa mainituissa käyttöohjeissa annettaviin turvallisuus- ja käyttöohjeisiin ja ota ne huo- mioon ennen moottorisahan käyttöä!443162_a 365 Työskentelytapa ja ‑tekniikka VAROITUS! Viallisen laitteen aiheuttama loukkaantumisvaara. Viallisen laitteen käyttö voi aiheuttaa vakavia vammoja ja vaurioittaa laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kiin- nitettyjä osia.

Noudata paikallisia käyttöaikamääräyksiä.

Tartu moottorisahan takakahvaan oikealla kädellä ja kaarikahvaan vasemmalla kädellä ja pidä tukevasti kiinni.

Älä päästä kahvoista irti moottorin käydessä.

Älä käytä moottorisahaa, jos:

olet alkoholin, lääkkeiden tai huumausai- neiden vaikutuksen alainen.

6.1 Teräketjuöljyn tarkistus

Tarkasta, onko säiliössä tarpeeksi teräketju- öljyä

aina ennen työskentelyn aloittamista

viimeistään aina akun vaihdon yhteydes- sä.

Lisää teräketjuöljyä, jos öljytaso on alhainen. Menettelytapa katso Luku 5.3 "Teräketjuöljyn li- sääminen (07)", sivu363.

6.2 Ketjujarrun testaus

Menettelytapa: katso Luku 5.5 "Ketjujarrun toi- minnan tarkistaminen", sivu364. VAROITUS! Viallinen ketjujarru aiheuttaa hengenvaaran ja vakavien vammojen vaaran. Jos ketjujarru ei toimi, voi pyörivä teräketju ai- heuttaa esim. takapotkun yhteydessä erittäin va- kavia vammoja tai johtaa jopa kuolemaan.

Testaa ketjujarru aina ennen jokaista käyttö- kertaa.

Älä käynnistä moottorisahaa, jos ketjujarru on viallinen. Vie moottorisaha huoltokorjaamoon tarkistettavaksi.

6.3 Moottorin käynnistäminen ja

sammuttaminen (09) VARO! Kuulovaurioiden vaara! Moottori- sahan käyttö synnyttää voimakasta melua, joka voi aiheuttaa kuulovaurioita.

Käytä aina kuulosuojaimia moottorisahaa käyttäessäsi. HUOMAUTUS Vapauta ketjujarru aina en- nen moottorisahan käynnistämistä. Moottorin käynnistäminen:

1. Vapauta ketjujarru.

2. Paina lukituspainike (09/1) pohjaan peukalol-

la ja pidä se painettuna.

3. Paina kaasuvipua (09/2) ja pidä se painettu-

4. Päästä irti lukituspainikkeesta (09/1). Lukitus-

painikkeen voi vapauttaa moottorisahan käynnistämisen jälkeen. Lukituspainikkeen tehtävänä on estää moottorisahan käynnisty- minen vahingossa. Moottorin sammuttaminen:

1. Päästä irti kaasuvivusta (09/2).

6.4 Akun varaustason tarkistaminen

Varaustason näyttö (01/8) on moottorisahan ylä- puolella. Se koostuu kolmesta segmentistä. Segmenttien valo palaa tai vilkkuu varaustason mukaan. Segmentti Akun varaustaso 3 segmentin valo pa- laa: Akku on ladattu täy- teen. 2 segmentin valo pa- laa: Akun varaustaso on 2/3. 1 segmentin valo pa- laa: Akun varaustaso on 1/3. 1 segmentin valo vilk- kuu: Akku on melkein tyhjä. Laite sammuu pian.

7 TYÖSKENTELYTAPA JA ‑TEKNIIKKA

HUOMAUTUS Järjestöt ja muut tahot voivat tarjota kursseja, joilla opetellaan moottorisahan käsittelyä. VAARA! Riittämättömien tietojen taitojen aiheuttama hengenvaara! Riittämättömät tiedot ja taidot voivat aiheuttaa vakavia vammoja ja jo- pa kuoleman!

Vain koulutetut, kokeneet sahan käyttäjät saavat kaataa ja karsia puita.FI 366 CS 1825 Työskentelytapa ja ‑tekniikka VAARA! Puunlastujen aiheuttama hen- genvaara! Sahanterään tempautuvat puunlastut voivat aiheuttaa erittäin vakavia vammoja ja jopa kuoleman!

Poista irtolastut ja puusäleet sahattavasta kappaleesta.

7.1 Puiden kaataminen (10, 11)

Ota huomioon seuraavat seikat ennen puun kaa- toa ja sen aikana:

Puita kaadettaessa on varmistettava, että sii- tä ei aiheudu vaaraa muille ihmisille, vahinko- ja sähkö- ja puhelinlinjoille eikä muita aineelli- sia vahinkoja. Jos puu koskettaa sähkö- tai puhelinlinjaan, siitä on ilmoitettava heti kysei- selle sähkö- tai puhelinyritykselle.

Varo myös muiden omaisuutta, eläimiä ja esi- neitä. Niitä ei saa olla vaara-alueella. Ilmoita vahingoista välittömästi omistajalle.

Turvaetäisyyden muihin työkohteisiin ja esi- neisiin on oltava vähintään 2½ kaadettavan puun korkeutta.

Arvioi puun kaatumissuunta. Puun kaatumissuuntaan vaikuttavat seuraa- vat tekijät:

puun luonnollinen kallistuminen

maan tasaisuus tai kaltevuus

kasvun symmetrisyys ja puun vauriot

tuulen suunta ja nopeus

Kaltevassa maastossa työskentele aina kaa- dettavan puun yläpuolella.

Varmista, ettei etukäteen päättämälläsi pois- tumisreitillä ole esteitä. Poistumisreitin olisi kuljettava n. 45° vinosti poispäin kaatumis- suunnasta (10).

Rungon sahattavassa kohdassa ei saa olla varpuja, oksia eikä vierasesineitä (esim. li- kaa, kiviä, irronnutta kuorta, nauloja, niittejä, metallilankaa). Puun kaatamiseen tarvitaan kaksi lovea ja yksi kaatosahaus.

1. Kaato- ja katkaisusahauksessa paina kuoritu-

ki tukevasti sahattavaan puuhun.

2. Sahaa kaatolovi (11/C) tekemällä puuhun en-

sin vaakasuora viilto, sitten toinen viilto ylä- viistosta vähintään 45°:n kulmaan. Tämä es- tää moottorisahan terän jumiutumisen toisen loven sahaamisen yhteydessä. Kaatolovi on tehtävä mahdollisimman lähelle maanpintaa puun toivottuun kaatumissuuntaan (11/E). Loven on oltava syvyydeltään n. 1/4 rungon halkaisijasta.

3. Tee kaatosahaus (11/D) täsmälleen vaaka-

suorasti kaatoloven vastapuolelta. Kaatosa- hauksen on osuttava 3–5cm kaatoloven vaa- kasuoran alareunan yläpuolelle.

4. Tee kaatosahaus (11/D) niin syvälle puuhun,

että kaatoloven (11/C) ja kaatosahauksen (11/D) väliin jää pitopuu (11/F), jonka leveys on vähintään 1/10 rungon halkaisijasta. Pito- puu estää puuta kiertymästä ja kaatumasta väärään suuntaan. Kaatosahauksen (11/D) lähestyessä pitopuuta (11/F) puun pitäisi al- kaa kaatua. Älä sahaa pitopuun läpi! Jos puu kaatuu sahaamisen aikana:

Jos puu kaatuu väärään suuntaan tai kal- listuu taaksepäin jättäen moottorisahan terän jumiin, keskeytä kaatosahauksen teko. Viillon avaamiseksi ja puun palaut- tamiseksi halutulle kaatolinjalle lyö viil- toon puu-, muovi- tai alumiinikiiloja.

Vedä moottorisahan terä välittömästi pois viillosta, sammuta saha ja laita se sivuun.

Siirry väistymisalueelle.

Varo putoavia risuja ja oksia.

5. Jos puu pysyy pystyssä, avita se kaatumaan

hallitusti lyömällä kiiloja kaatosahaukseen. Huomautus:Käytettävien kiilojen on oltava puuta, muovia tai alumiinia.

6. Sahaamisen päätyttyä poista kuulonsuojai-

met välittömästi ja tarkkaile, kuuletko ääni- merkkejä tai varoitushuutoja. Pisto-, pitkittäis- ja ympärisahaus ovat tekniikoita, jotka on tarkoitettu vain kokeneiden tai koulutettu- jen osaajien käyttöön (11). VAARA! Kaatuvan puun aiheuttama hen- genvaara! Jos väistäminen ei ole mahdollista puun kaatuessa, seurauksena voi olla vakavia vammoja ja jopa kuolema!

Aloita kaatotyöt vasta, kun esteetön poistumi- nen kaatuvan puun luota on mahdollista.443162_a 367 Huolto ja hoito VAARA! Hallitsemattomasti kaatuvan puun aiheuttama hengenvaara! Hallitsematto- masti kaatuvat puut voivat aiheuttaa erittäin vaka- via vammoja ja jopa kuoleman.

Puun hallitun kaatumisen varmistamiseksi jä- tä kaatoloven ja kaatosahauksen väliin pito- puu, jonka leveys on n. 1/10 rungon halkaisi- jasta.

Älä kaada puita tuulisella säällä.

7.2 Oksien karsinta (12)

Oksien karsinnalla tarkoitetaan kaadetun puun oksien sahaamista. Toimi seuraavasti:

Tue moottorisaha työskentelyn ajaksi kuoritu- ella puun runkoon.

Jätä paksut, alaspäin osoittavat oksat aluksi paikalleen, sillä ne tukevat puuta.

Karsi ohuet oksat yhdellä sahausliikkeellä.

Katkaise oksat systemaattisesti ja oikeassa järjestyksessä (12/a). Katkaise ensin työtä estävät oksat. Katkaise sitten jännittyneet ok- sat. Katkaise lopuksi pääoksa sen tyvestä.

Sahaa vapaasti riippuvat oksat ylhäältä päin (12/b), älä alhaalta päin.

Tarkkaile, kohdistuuko oksiin jännitystä. Sa- haa jännittyneet oksat alhaalta ylöspäin (12/ c) moottorisahan jumiutumisen välttämiseksi.

7.3 Puun katkominen (13 - 16)

Puun katkomisella tarkoitetaan kaadetun puun sahaamista osiin. Toimi seuraavasti:

Seiso tukevassa asennossa ja varmista, että kehon paino jakautuu tasaisesti molemmille jaloille. Runko olisi hyvä tukea altapäin oksil- la, parruilla tai kiiloilla.

Työskentele kaltevassa maastossa aina kaa- detun puun yläpuolella, sillä puu saattaa läh- teä pyörimään alaspäin (13).

Pitele moottorisahaa niin, ettei teräketjun laa- jennetulla kääntymisalueella ole mitään ruu- miinosia.

Paina kuorituki välittömästi sahauskohdan viereen ja kääntele moottorisahaa tämän tu- kipisteen ympärillä. Älä paina sahauksen lo- pussa.

Jotta moottorisaha pysyy täysin hallinnassasi läpisahaushetkellä, paina moottorisahaa vä- häisemmällä voimalla sahauksen loppua koh- ti, mutta säilytä tukeva ote moottorisahan kahvoista.

Varmista, ettei teräketju osu maahan.

Odota sahaamisen jälkeen teräketjun pysäh- tymistä, ennen kuin nostat moottorisahan pois.

Sammuta moottorisahan moottori aina ennen seuraavalle puunrungolle siirtymistä. Jos runko vastaa tasaisesti maahan koko pituu- deltaan:

Sahaa runko poikki yläpuolelta (14/a), varo sahaamasta maahan. Jos runko vastaa maahan toisesta päästään:

Moottorisahan jumiutumisen ja puun sälöile- misen estämiseksi sahaa ensin 1/3 rungon halkaisijasta alapuolelta (15/a) ja loput ylä- puolelta, alemman viillon kohdalta (15/b). Jos runko vastaa molemmista päistään maahan: Moottorisahan jumiutumisen ja puun sälöilemisen estämiseksi sahaa ensin 1/3 rungon halkaisijasta yläpuolelta (16/a) ja loput alapuolelta, ylemmän viillon kohdalta (16/b). VAARA! Takapotkun aiheuttama hengen- vaara! Laitteen takapotku voi aiheuttaa käyttäjäl- le hengenvaarallisen loukkaantumisen.

Takapotkun estäviä toimenpiteitä on ehdotto- masti noudatettava!

7.4 Sahatavaran katkominen

Työssä on otettava huomioon seuraavat seikat:

Käytä tukevaa sahausalustaa (sahapukki, kii- lat, parrut).

Varmista, että seisot tukevasti ja että painosi on jakautunut tasaisesti.

Estä pyöreiden pöllien pyöriminen.

Käytä sahaamiseen ainoastaan pyörivää te- räketjua. Älä koskaan käynnistä moottorisa- haa teräketjun vastatessa sahattavaan tava- raan.

Älä pidä puuta paikallaan jalalla äläkä anna toisen henkilön pitää sitä paikallaan.

VAROITUS! Vaara – teräviä teriä. Viilto- vammojen vaara laitteen teräviä ja liikkuvia osia kosketettaessa.

Kytke laite aina pois päältä ennen sen huolta- mista, hoitamista tai puhdistamista. Poista akku.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä. Moottorisaha on kaikkien yleisten turvallisuussää- dösten mukainen. Korjaukset saa tehdä vain pä-FI 368 CS 1825 Huolto ja hoito tevä ammattihenkilöstö, ja korjaamiseen on eh- dottomasti käytettävä alkuperäisiä varaosia.

Tarkista moottorisahan kuluneisuus aina käy- tön jälkeen ja vaihda tarvittaessa vaurioitu- neet osat.

Suojaa laite sateelta ja kosteudelta. Puhdista muoviosat liinalla, älä käytä puhdistusaineita tai liuottimia.

Puhdista jäähdytysilma-aukot, kun ne ovat kiinni.

Moottorisahaan ei saa roiskuttaa vettä eikä sitä saa puhdistaa painepesurilla.

Käytä vain valmistajan hyväksymiä varaosia.

8.1 Teräketjun teroittaminen (17)

VAARA! Takapotkun aiheuttama hengen- vaara! Asiattomasti teroitettu teräketju lisää ta- kapotkun vaaraa ja siten kuolemaan johtavien loukkaantumisten vaaraa.

Teroita teräketju asianmukaisesti takapotku- vaaran vähentämiseksi. HUOMAUTUS Kokemattoman moottorisa- han käyttäjän kannattaa teroituttaa teräketju huol- tokorjaamon ammattilaisilla. Turvallisuus- ja tehokkuussyistä teräketjun täytyy olla aina hyvin teroitettu. Teroitus tarvitaan, jos:

Sahanpurut ovat pölymäisiä.

Sahaukseen tarvitaan suurempaa voimaa.

Sahausjälki ei ole suora.

Tärinä lisääntyy. Kun teroitus annetaan pätevän asiakaspalvelun tehtäväksi, se voidaan suorittaa sellaisilla työka- luilla, jotka kuluttavat materiaalia vain minimaali- sesti ja teroittavat kaikki hampaat tasaisesti. Ketjun voi teroittaa itse käyttäen erityisiä pyörövii- loja, joiden halkaisija on mukautettu vastaavasti yksittäisiin ketjutyyppeihin (katso Luku 8.5 "Ketju- huoltotaulukko", sivu369). Vaatii taitoa ja koke- musta, jotta hampaiden vauriot voidaan välttää. Teräketjun teroitus:

1. Sammuta moottorisaha ja poista akku.

2. Vapauta ketjujarru.

3. Kiinnitä terälaippa ja siihen asennettu ketju

hyvin kiinni tarkoitukseen soveltuvaan ruuvi- puristimeen ja varmista, että ketju voi liikkua vapaasti.

4. Kiristä ketju, jos se on löystynyt.

5. Asenna viila vastaavaan ohjaimeen ja vie sen

jälkeen viila jonkin hampaan aukkoon, pidä tässä koko ajan yllä samaa kaltevuuskulmaa, joka vastaa hammasprofiilia.

6. Suorita vain muutamia viilanvetoja, ainoas-

taan vetoja eteenpäin, ja toista työvaihe kai- kissa hampaissa samaan suuntaan (oikealle tai vasemmalle).

7. Vaihda terälevyn paikkaa ruuvipuristimessa

ja toista työvaihe jäljellä olevien hampaiden kohdalla.

8. Tarkasta, että rajoitushammas ei ulotu koes-

tustyökalun yli, ja viilaa mahdolliset ylittymät pois lattaviilalla ja pyöristä profiili.

9. Poista teroittamisen jälkeen kaikki viilalastut

ja pöly, ja voitele ketju öljykylvyssä. Ketju on vaihdettava, kun:

Jos on: leikkuunivelten hampaiden merkintä on alitettu.

Nivelten välys ketjuniiteissä on liian suuri.

8.2 Ketjupyörän sisustan puhdistaminen

Puhdista moottorisaha perusteellisesti aina käy- tön jälkeen.

1. Ota akku pois ja aseta moottorisaha vakaalle

2. Ruuvaa irti ketjuhammaspyörän suojus.

3. Puhdista sisusta sopivalla siveltimellä.

4. Irrota teräketju ja terälaippa.

5. Puhdista laipan ura ja öljyaukko.

8.3 Pikakiristimen irrottaminen ja

1. Poista terälaippa (18/1): Avaa ruuvi (18/2) ja

irrota lukitustapeilla varustettu sovitinlevy (18/3) terälaipasta.

2. Käännä terälaippa pituusakselin suunnassa.

3. Kiinnitä lukitustapeilla varustettu sovitinlevy

terälaippaan ja kiinnitä takaisin paikalleen ris- tikantaruuvilla.

4. Asenna terälaippa takaisin (katso Luku 4.1

"Terälaipan kiinnitys (03, 04)", sivu362).

8.4 Terälaipan tarkistus, kääntäminen ja

rasvaaminen (19, 20) Terälaipan tarkistus Tarkista terälaippa säännöllisesti vaurioiden va- ralta. Poista ylimääräiset purseet (19/1) tarvit- taessa eli viilaa 45°:n kulmassa (19/2).443162_a 369 Ohjeet häiriötilanteissa Terälaipan kääntäminen Toispuolisen kulumisen välttämiseksi terälaippa on käännettävä ympäri aina teräketjun teroituk- sen ja vaihdon yhteydessä.

1. Irrota ja asenna terälaipan pikakiristin (katso

Luku 8.3 "Pikakiristimen irrottaminen ja asen- taminen (18)", sivu368).

2. Käännä terälaippa.

Terälaipan rasvaaminen

1. Puhdista terälaipan ura (19/3) ja öljyaukot

(19/4) huolellisesti.

2. Puhdista voiteluaukko (20/1) huolellisesti mo-

rotellen kummallekin puolelle niin paljon ras- vaa, että sitä pursuaa tasaisesti tähtipyörän kärjistä. Kierrä tähtipyörää vähän väliä.

8.5 Ketjuhuoltotaulukko

VAROITUS! Vakavien vammojen vaara. Jos moottorisahassa on hyväksymätön teräketju tai terälaippa, seurauksena voi olla vakavia vam- moja.

Käytä vain hyväksyttyjä teräketjuja ja terä- laippoja. Varaosat – teräketju ja terälaippa: katso tekniset tiedot. Teräketju (terä- laippa) Viilan halkaisi-

Viilauskulma Alakulma Etukulma (55°) Syvyysmitta Työkalun kääntökulma Työkalun kal- listuskulma Sivukulma 90PX040X (104MLEA041) 4,5mm 30° 0° 75° 0,025" Syvyysmitta Viila

9 OHJEET HÄIRIÖTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa ta- paturmia.

Käytä huolto-, hoito- ja puhdistustöissä aina suojakäsineitä!

Sammuta laite ja poista akku! HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme. Häiriö Syy Korjaaminen Moottori ei toimi. Ei akkujännitettä. Tarkistuta virransyöttö sähköalan ammattilaisella.FI 370 CS 1825 Kuljetus Häiriö Syy Korjaaminen Ylikuormituskytkin on kyt- kenyt laitteen pois päältä. Odota, kunnes ylikuormitussuoja pa- lauttaa virransyötön. Ketjujarru on kytketty pääl- le. Vapauta ketjujarru. Terälaippa ja teräketju kuume- nevat. Muodostuu savua. Teräketju on liian kireällä. Löysää ketjun kireyttä. Öljysäiliö on tyhjä. Lisää teräketjuöljyä. Tarkista öljysäiliö vaurioiden varalta. Öljyn syöttöaukko ja/tai te- rälaipan ura on likainen. Puhdista öljyn syöttöaukko ja terälai- pan ura. Moottori käy, mutta teräketju ei pyöri. Teräketju on liian kireällä. Löysää ketjun kireyttä. Laitevika Ota yhteys valmistajan valtuutta- maan huoltoliikkeeseen. Sahattaessa syntyy vain puu- pölyä, ei lastuja. Moottorisaha on painettava puun läpi. Teräketju on tylsä. Teroita teräketju tai teroituta se val- mistajan valtuuttamassa huoltoliik- keessä. Laite tärisee epätavallisen pal- jon. Laitevika Ota yhteys valmistajan valtuutta- maan huoltoliikkeeseen. 10 KULJETUS VAROITUS! Hengenvaara ja vakavien vammojen vaara. Pyörivä teräketju voi kuljetuk- sen aikana aiheuttaa vakavia vammoja ja jopa kuoleman.

Älä koskaan kanna tai siirrä moottorisahaa ketjun pyöriessä.

Tee edellä mainitut toimet ennen laitteen kul- jettamista. Tee seuraavat toimet ennen laitteen kuljettamis- ta:

1. Sammuta moottorisaha ja poista akku.

2. Pistä ketjusuoja paikalleen.

3. Kanna moottorisahaa vain kaarikahvasta. Te-

rälaippa ja teräketju osoittavat silloin taakse- päin.

4. Ajoneuvoissa: Varmista, että moottorisaha ei

pääse kaatumaan eikä vaurioitumaan ja että siitä ei pääse vuotamaan ketjuöljyä. Akku B125 Li (tuotenro 113896) HUOMAUTUS Akun nimellisenergiamäärä on yli 100Wh! Noudata sen vuoksi seuraavia kul- jetusohjeita! Laitteeseen sisältyvää litium-ioniakkua on käsitel- tävä vaarallisia aineita koskevan lainsäädännön mukaisesti, mutta sen kuljetusta koskevat yksin- kertaistetut ehdot:

Yksityinen käyttäjä saa kuljettaa akkua tielii- kenteessä ilman erityisehtoja, jos se on pa- kattu vähittäiskauppaan soveltuvalla tavalla ja kuljetuksen luonne on yksityinen.

Myös ammattimaiset käyttäjät, jotka kuljetta- vat laitetta pääasialliseen työhönsä liittyen (esim. kuljetukset työmaalle tai esittelyt), voi- vat soveltaa yksinkertaistettua menettelyä. Molemmissa tapauksissa on ehdottomasti var- mistettava soveltuvin toimenpitein, ettei sisältö pääse ulos pakkauksesta. Muissa tapauksissa on ehdottomasti noudatettava vaarallisia aineita kos- kevia määräyksiä! Jos niitä ei noudateta, lähettä- jälle ja mahdollisesti myös kuljettajalle voidaan tuomita huomattava rangaistus. Muita kuljetusta ja lähettämistä koskevia ohjeita

Vain vahingoittumattomia litium-ioniakkuja saa kuljettaa ja lähettää!

Kuljeta akkua aina alkuperäispakkauksessa tai vaaralliselle aineelle sopivassa laatikossa443162_a 371 Säilytys (ei tarpeen, jos akun nimellisenergiamäärä on alle 100Wh).

Teippaa akun paljaat kontaktit oikosulkujen välttämiseksi.

Estä akun liikkuminen pakkauksessa akun vaurioitumisen välttämiseksi.

Tarkista, että lähetysmerkinnät ja -asiakirjat ovat virheettömät kuljetuksen tai lähetyksen (esim. pakettipalvelun tai huolintaliikkeen toi- mesta) aikana.

Selvitä etukäteen, hoitaako haluamasi palve- luntarjoaja kyseisen kaltaisia kuljetuksia, ja il- moita lähetyksestä. Suosittelemme pyytämään lähetysvalmisteluissa apua vaarallisten aineiden asiantuntijalta. Nouda- ta myös mahdollisia kansallisia erityismääräyksiä. 11 SÄILYTYS

11.1 Laitteen säilytys

Poista laitteen akku aina käytön jälkeen.

Puhdista laite perusteellisesti ja asenna kaik- ki suojukset (jos on).

Säilytä laitetta kuivassa, lukittavassa paikas- sa poissa lasten ulottuvilta. Suorita seuraavat toimenpiteet ennen yli 30 päi- vää kestäviä käyttötaukoja:

Tyhjennä teräketjuöljyn säiliö.

Irrota teräketju ja terälaippa, puhdista ne ja suihkuta niille ruostesuojaöljyä. HUOMAUTUS! Laitteen vaurioitumisvaara. Teräketjuöljyn kuivuminen voi vaurioittaa öljyä si- sältäviä osia ja öljypumppua pitkän varastoinnin aikana.

Laske teräketjuöljy pois moottorisahasta aina ennen pitempiaikaista varastointia.

11.2 Akun ja laturin säilytys

HUOMAUTUS Noudata akun ja laturin erilli- sissä käyttöohjeissa annettavia yksityiskohtaisia tietoja.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik- kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä- ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta- va ennen laitteen luovuttamista keräyspistee- seen! Niiden hävittämisestä on säädetty erik- seen paristoja ja akkuja koskevassa lainsää- dännössä.

Sähkö- ja elektroniikkalaitteiden omistajat/ käyttäjät ovat lain nojalla velvollisia palautta- maan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitet- tävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanot- topisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on vel- voitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu- luvissa maissa ja joita koskee direktiivi 2012/19/ EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elekt- roniikkalaitteiden hävittämisestä. Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja nii- den tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois- taa sähkölaitteesta turvallisesti.

Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä. Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käy- töstä poistetut paristot ja akut ja käyttää uudel- leen niiden sisältämät resurssit. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalous- jätteen mukana.FI 372 CS 1825 Tekniset tiedot Jos jäteastiasymbolin alapuolella on lisäksi tun- nus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005% elohopeaa

Cd: Akku sisältää yli 0,002% kadmiumia

Pb: Akku sisältää yli 0,004% lyijyä Akut ja paristot voidaan luovuttaa maksutta seu- raaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Paristojen ja akkujen myyntipisteet

Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään) Nämä tiedot koskevat ainoastaan Euroopan unio- niin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroo- pan Unionin ulkopuolisissa maissa voimassa ole- vat määräykset akkujen ja paristojen hävittämi- sestä voivat poiketa näistä. 13 TEKNISET TIEDOT Ketjusaha CS 1825 Tuotenro 113919 Mitat (P x L x K) 610x215x217mm Paino ilman teräketjua, terälaippaa, ketjusuojaa, öljyä ja akkua 2,4kg Kokonaispaino (ilman akkua) 3,4kg Ketjuöljysäiliön tilavuus 110ml Ylikuormitussuoja Kyllä Moottorin teho 350W Moottorin kierrosnopeus 2200–2600 min

Ketjupyörän jako 3/8” erityinen Ketjujarru Kyllä (sähköinen, PCB ja jarrutanko) Teräketju:

Teräketjun käyttönopeus 4,67m/s

Ketjun jälkikäyntiaika (EN 60745-2-13 - 19.113) EN 62841-4-1: 2020-19.112 0,068 s

Teräketjun aktivointi Kaksinkertainen Äänitehotaso L

Teräketju Oregon 90PX040X Vetolenkin paksuus 1,1mm443162_a 373 Asiakaspalvelu ja huolto Ketjusaha CS 1825 Varaosanumero 127549 Terälaippa Oregon 104MLEA041 Terälevyn pituus 10" / 25cm Leikkuupituus 17cm Varaosanumero 127550

Annettu tärinäarvo on mitattu standardoidun testausmenetelmän mukaisesti. Arvot on tar- koitettu eri sähkötyökalujen väliseen vertai- luun.

Annettua tärinäarvoa voidaan käyttää myös altistumisen (tärinäaltistumisasteen) alusta- vaan arviointiin.

Sähkötyökalun tärinäarvo voi käytön aikana erota annetusta arvosta sähkötyökalun käyt- tötavasta riippuen.

Yritä pitää tärinäkuormitus mahdollisimman vähäisenä. Tärinäkuormitusta voidaan vä- hentää esimerkiksi käyttämällä laitetta käsi- neet kädessä ja rajoittamalla työskentelyai- kaa. Huomioi silloin kaikki käyttöjakson osa- alueet (esimerkiksi ajat, kun sähkötyökalu on sammutettu ja ajat, kun sähkötyökalu on päällä mutta käy ilman kuormitusta).

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternet-osoitteesta www.al-ko.com/service-contacts

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.LT 374 CS 1825 Originalios naudojimo instrukcijos vertimas
