| Terméktípus | Elektromos fűnyíró |
| Márka | AL-KO |
| Modell | Classic 3.25 E |
| Tápellátás | Elektromos hálózati 230 V / 50 Hz |
| Motorteljesítmény | 1300 W |
| Vágásszélesség | 32 cm |
| Gyűjtőkosár űrtartalma | 25 L |
| Vágásmagasság beállítás | Középső, 3-5 cm |
| Munkamódok | Kosárral nyírás, mulcsozás lehetséges (verziótól függően) |
| Biztonsági berendezés | Biztonsági kapocs (motorleállítás + kés), védőfedél |
| Kábelrögzítő bilincs | Beépített a kihúzás elkerülésére |
| Súly (hozzávetőleges) | 12 kg |
| Méretek (H×Sz×M) (hozzávetőleges) | 80 × 40 × 30 cm (behajtott fogantyú) |
| Készülékkábel hossza | Nincs megadva (használjon megfelelő hosszabbítót) |
| Ajánlott hosszabbító keresztmetszet | ≥ 1,5 mm² |
| Kés típusa | Lapos acél (élezhető vagy cserélhető) |
| Kés csavar meghúzási nyomatéka | 15 Nm +5 |
| Rendszeres karbantartás | Ház és kosár tisztítása, kés ellenőrzése, víz a motorra nem kerülhet |
| Javítások | AL-KO vevőszolgálat vagy hivatalos szerviz |
| Tárolás | Száraz helyen, gyermekektől elzárva, a készülék kihúzva |
Gyakran ismételt kérdések - Classic 3.25 E AL-KO
Felhasználói kérdések a következőről Classic 3.25 E AL-KO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét Classic 3.25 E - AL-KO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Classic 3.25 E márka AL-KO.

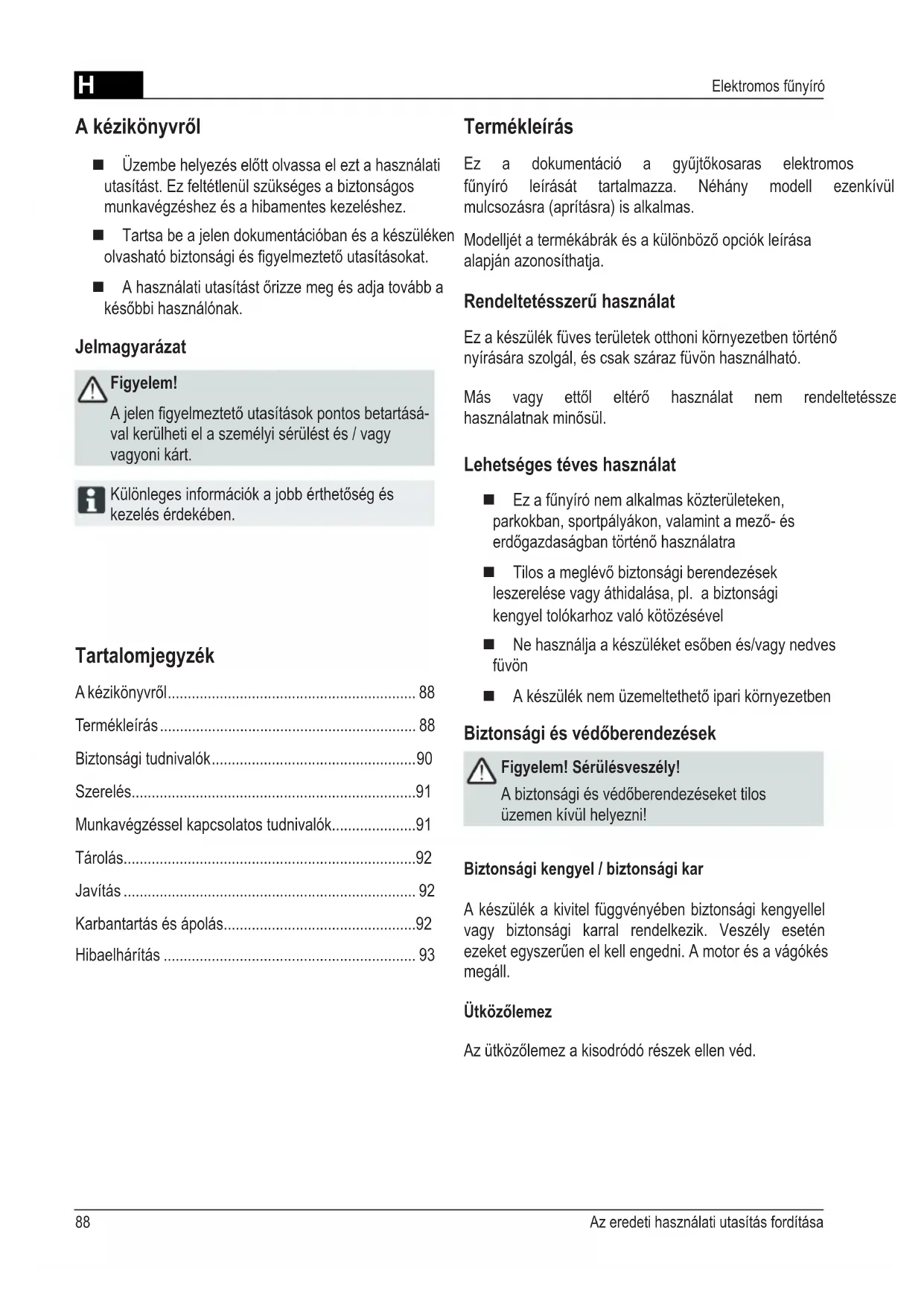

HASZNÁLATI ÚTMUTATÓ Classic 3.25 E AL-KO
Üzembe helyezés előtt olvassa el ezt a használati utasítást. Ez feltétlenül szükséges a biztonságos munkavégzéshez és a hibamentes kezeléshez.
■ Tartsa be a jelen dokumentációban és a készüléken olvasható biztonsági és figyelmeztető utasításokat.
A használati utasítást őrizze meg és adja tovább a későbbi használónak.
Jelmagyarázat
Figyelem!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és / vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
Tartalomjegyzék
A kézikönyvröl....88
Termékleírás 88
Biztonsági tudnivalók....90
Szerelés....91
Munkavégzéssel kapcsolatos tudnivalók....91
Tárolás....92
Javítás 92
Karbantartás és ápolás....92
Hibaelhárítás 93

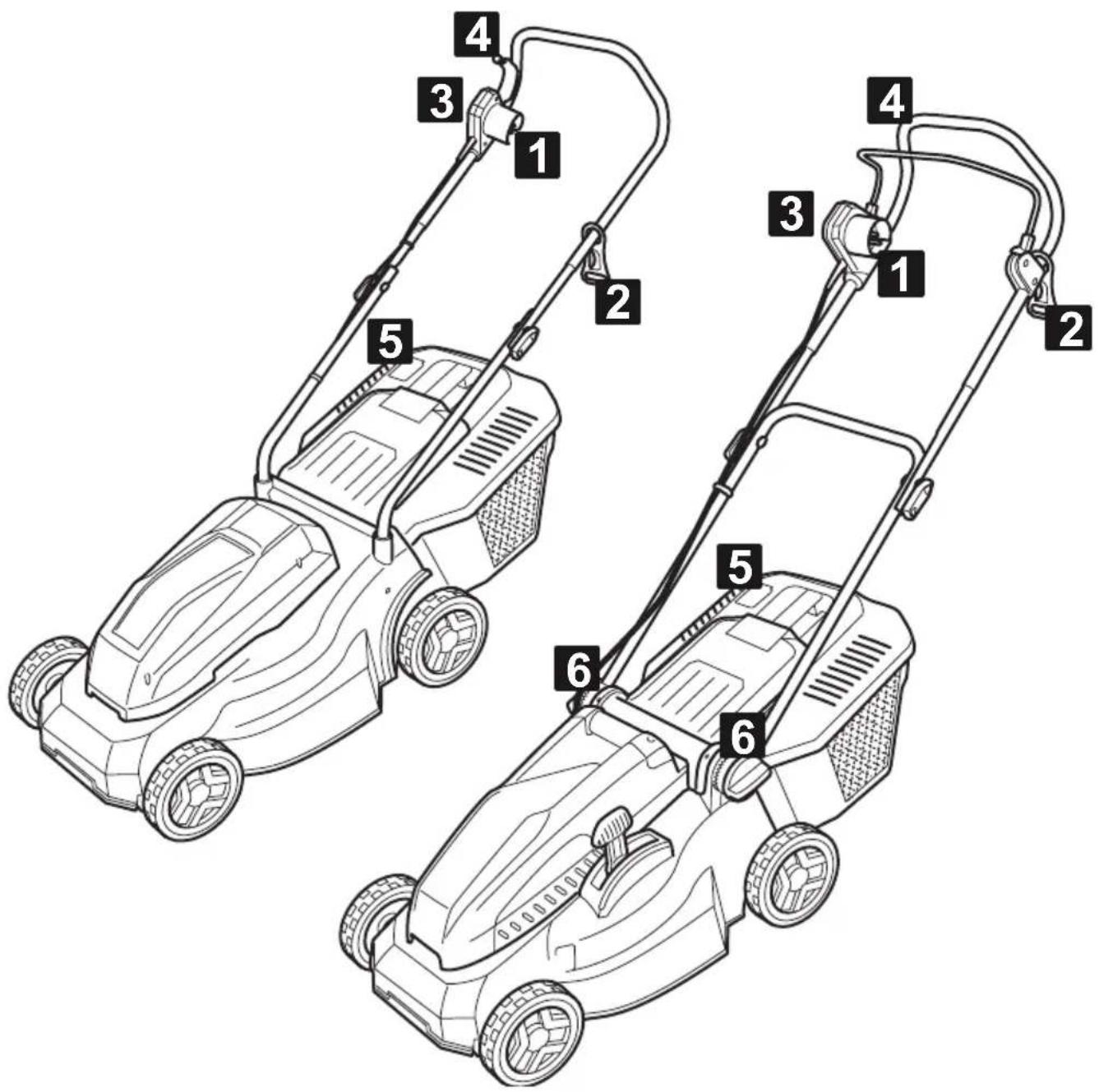

Termékleírás
Ez a dokumentáció a gyűjtőkosaras elektromos fűnyíró leírását tartalmazza. Néhány modell ezenkívül mulcsozásra (aprításra) is alkalmas.
Modelljét a termékábrák és a különböző opciók leírása alapján azonosíthatja.
Rendeltetésszerű használat
Ez a készülék füves területek otthoni környezetben történő nyírására szolgál, és csak száraz füvön használható.
Más vagy ettöl eltérő használat nem rendeltetéssze használatnak minősül.
Lehetséges téves használat
Ez a fünyíró nem alkalmas közterületeken, parkokban, sportpályákon, valamint a mező- és erdőgazdaságban történő használatra
- Tilos a meglévő biztonsági berendezések leszerelése vagy áthidalása, pl. a biztonsági kengyel tolókarhoz való kötözésével
■ Ne használja a készüléket esőben és/vagy nedves füvön
■ A készülék nem üzemeltethető ipari környezetben
Biztonsági és védőberendezések
Figyelem! Sérülésveszély!
A biztonsági és védőberendezéseket tilos üzemen kívül helyezni!
Biztonsági kengyel / biztonsági kar
A készülék a kivitel függvényében biztonsági kengyellel vagy biztonsági karral rendelkezik. Veszély esetén ezeket egyszerűen el kell engedni. A motor és a vágókés megáll.
Ütközölemez
Az ütközölemez a kisodródó részek ellen véd.
Szimbólumok a készüléken
 | Figyelem! Különös óvatossággal járjon el a kezelés során. |  | Karbantartási munkák során vagy a kábel sérülése esetén mindig válassza le a készüléket a hálózatról. |
 | Üzembe helyezés előtt olvassa el a használati utasítást! |  | Áramütés. |
 | Figyelem! Veszély! Kezét és lábát tartsa távol a vágóműtől! |  | Tartson távolságot a veszélyzónától. |
 | A csatlakozókábelt tartsa távol a vágókésektől. |  | Idegeneket tartson távol a veszélyzónától! |
Biztonsági tudnivalók
A készülék kezelése közben harmadik személyt vagy annak tulajdonát ért balesetekért a gép k használója felelős.
Figyelem!
A készüléket és a hosszabbítókábelt csak kifogástalan műszaki állapotban szabad használni!
A biztonsági és védőberendezéseket tilos üzemen kívül helyezni!
Figyelem! Sérülésveszély!
A biztonsági és védőberendezéseket tilos üzemen kívül helyezni!
Elektromos biztonság
Figyelem! Áramütés veszélye!
Veszély a feszültség alatt álló alkatrészek miatt! Ha a hosszabbítókábel megsérült vagy elvágta, azonnal válassza le a csatlakozódugót a hálózatról!
Az Ön háztartásában lévő hálózati feszültségnek egyeznie kell a Műszaki adatok c. részben megadott hálózati feszültségi adatokkal, más feszültségellátás nem használható
Csak kültéri használatra alkalmas hosszabbítókábelt használjon – minimális keresztmetszet 1,5 mm²
■ Sérült vagy törékeny hosszabbítókábel használata tilos
■ Minden üzembe helyezés előtt ellenőrizze a hosszabbítókábel állapotát
■ Mindig használja a hosszabbítókábelhez a speciális húzásmentesítőt
■ Tartsa távol a kábelt a vágástartománytól, és mindig a géptől elfelé vezesse
■ Soha ne menjen rá a fünyíróval a hosszabbítókábelre
■ Védje a készüléket a nedvességtől
Biztonsági tudnivalók a kezeléshez
A készülék használata tilos gyerekek és olyan személyek számára, akik nem ismerik a használati útmutatót
■ Vegye figyelembe a kezelői minimális korhatárra vonatkozó helyi előírásokat
A készüléket alkohol, kábítószer vagy gyógyszer hatasevalatt használni tilos
Ellenőrizze a készüléket minden használat előtt, hogy nincsenek-e rajta sérülések, cseréltesse ki a meghibásodott alkatrészeket
A nyírandó területet teljes egészében és alaposan vizsgálja át, távolítson el mindenféle idegen tárgyat
■ Viseljen a célnak megfelelő munkaruházatot:
hosszú nadrágot
vastag és csúszásgátló talpú cipőt
■ A munkavégzés közben ügyeljen a biztos állásra
■ Idegeneket tartson távol a veszélyzónától
■ Tartsa távol a vágóműtől a testét, a végtagjait és a ruházatát
Csak elegendő nappali fény vagy mesterséges megvilágítás mellett dolgozzon
■ Minden esetben húzza ki a csatlakozódugót, és várja meg, amíg a készülék megáll:
- üzemzavarok fellépése és a készülék szokatlan rezgése után
■ a beakadt alkatrészek kiszabadítása előtt
a dugulások elhárítása előtt
■ idegen tárgyakkal történő érintkezés után
Az idegen tárgyakkal történő érintkezés után ellenőrizze, hogy találhatók-e sérülések a fűnyírón. A fűnyíró ismételt elindítása és a munkavégzés előtt végezze el a szükséges javításokat.
Különös figyelemmel járjon el, amikor a fünyíróval megfordul vagy maga felé húzza azt
■ Ne hajtson rá akadályokra (pl. ágakra, fák gyökereire)
■ A kaszálékot csak álló motor mellett távolítsa el
■ Kapcsolja le a motort, amikor a nyírandó felülettől eltérő felület felett halad át
■ Soha ne emelje meg a készüléket járó motor mellett
■ Ne hagyja örizetlenül az üzemkész készüléket
Szerelés
Vegye figyelembe a mellékelt szerelési útmutatót.
Figyelem!
A készülék csak teljesen összeszerelt állapotban üzemeltethető!
A gyűjtőkosár felszerelése
Figyelem! Sérülésveszély!
A gyűjtőkosarat csak lekapcsolt motor vágókés mellett vegye le vagy helyezze fel.
- Emelje meg az ütközölemezt, és akassza be a gyűjtőkosarat a tartókba.
A gyűjtőkosár kiürítése 5
- Emelje meg az ütközölemezt.
- Akassza ki a gyűjtőkosarat, és hátrafelé húzva vegye le.
- Ürítse ki a gyűjtőkosarat.
- Emelje meg az ütközölemezt, és akassza vissza a tartókba a gyűjtőkosarat.
A hálózati csatlakozódugó csatlakoztatása
- Csatlakoztassa a készülék csatlakozókábelének aljzatát a csatlakozódugóval kombinált kapcsolóhoz
- Biztosítsa a készülék csatlakozókábelét a kábel húzásmentesítővel 2
A hálózati kábelen kialakított hurok olyan hosszú legyen, hogy a húzásmentesítő egyik oldalról a másikra csúszhasson.
A motor bekapcsolása
A fünyírót csak egyenes talajon és ne magas füben indítsa el. A talajnak idegen tárgyaktól (pl. kövektől) mentesnek kell lennie. A fünyírót ne emelje fel az indításhoz.
- Tartsa lenyomva a csatlakozódugóval kombinált kapcsoló indítógombját 3.
- Húzza hátra a tolókar irányába a biztonsági kengyelt/kart és tartsa abban a helyzetben 4.
- Engedje el az indítógombot.
4.
A motor kikapcsolása
- Engedje el a biztonsági kengyelt/kart.
- Várja meg, amíg a vágókés megáll.
Munkavégzéssel kapcsolatos tudnivalók
Vegye figyelembe a fünyírók üzemeltetésére vonatkozó helyi rendelkezéseket.
és
alló A nyírandó területet teljes egészében és alaposan vizsgálja át, távolítson el mindenféle idegen tárgyat
Csak akkor nyírjon füvet, ha senki sem tartózkodik a munkaterületen
■ Csak jó látási viszonyok mellett nyírjon füvet
■ A készüléket csak lépésben tolja
■ Csak éles vágókéssel nyírjon füvet
■ Ne hajtson rá akadályokra (pl. ágakra, fák gyökereire)
■ Lejtős területen mindig a lejtön keresztbe dolgozzon.
Ne használja a fünyírót lejtőnek lefelé vagy felfelé, és 20 °-nál meredekebb dölésszögű lejtőn
■ Lejtős területen fokozott óvatossággal változtassa a munkavégzés irányát
Tippek a fünyíráshoz
A fünyírást lehetőleg a csatlakozóaljzat közelében kezdje 6
A hosszabbítókábelt mindig a már lenyírt füves területen vezesse el
■ Használjon állandó 3–5 cm-es vágásmagasságot, a fű magasságának felénél ne nyírjon le többet
■ Ne terhelje túl a fünyírót! Amennyiben a hosszú, nehéz fü miatt a motor fordulatszáma észrevehetően lecsökken, növelje a vágásmagasságot és több lépésben nyírja le a füvet
A frissen lenyírt fű kiszáradásának elkerülése érdekében a fűnyírást mindig a reggeli órákban vagy késő délután végezze
Erős növekedési fázisban hetente kétszer nyírjon füvet, szárazabb időszakokban ennek megfelelően ritkábban
3.
Tárolás
■ A készüléket mindig kihúzott hálózati csatlakozódugóval tárolja
A helytakarékos tároláshoz hajtsa le a tolókar felső részét
A készüléket száraz, gyermekek és illetéktelen személyek számára nem hozzáférhető helyen tárolja
Javítás
A javítási munkákat csak AL-KO szervizpontok és felhatalmazott szakcégek végezhetik
A kiegyensúlyozatlanság elkerülése érdekében a vágószerszámok és rögzítőcsapok csak készletben cserélhetők
Karbantartás és ápolás
Figyelem! Sérülésveszély!
Minden karbantartási és ápolási munkánál húzza ki a hálózati csatlakozódugót!
A vágókésen végzett karbantartási és ápolási munkák közben mindig viseljen munkavédelmi kesztyüt!
A kiegyensúlyozatlan vágókés túl erős rezgéseket kelt, és károkat okozhat a fünyíróban.
■ Rendszeresen ellenőrizze a fügyűjtő szerkezet működését és kopását
A fünyírás után kéziseprűvel vagy egy ronggyal alaposan tisztítsa meg a készüléket. A készülék aljáról el nem távolított szennyeződés hátrányosan befolyásolhatja a működést
■ Ne öblítse le vízzel a készüléket! A készülékbe bejutó víz tönkreteheti a csatlakozódugóval kombinált kapcsolót és a villanymotort
■ Rendszeresen ellenőrizze a vágókés sérüléseit.
Az életlen vagy sérült vágókést csak AL-KO szervizpontban vagy egy felhatalmazott szakcégnél éleztesse meg vagy cseréltesse ki. Az utánköszörült vágókést ki kell egyensúlyozni
A késcsavar meghúzási nyomatéka 15 Nm +5
Figyelem!
A kést és a motortengelyt tilos kiegyengetni!
A szigetelt alkatrészeken végzett karbantartási munkák (pl. a vágókés cseréje) után a VDE 701 irányelv szerint szigetelésellenőrzést kell végezni.
■ Szakszerviz általi ellenőrzés szükséges:
- valamilyen akadályra történő ráhajtás után
■ a motor azonnali megállása esetén
a vágókés elhajlása esetén
a motortengely elhajlása esetén
Hibaelhárítás
| Hiba Lehetséges ok Megoldás | ||
| A motor nem forog Nincs áramellátás | Ellenőrizze a háztartás biztosítékait / a hosszabbítókábelt. | |
| A készülék csatlakozókábele meghibásodott | ||
| A vágókés elakadt | ||
| A motor teljesítménye gyengül | Túl sok fű került a kidobócsatornába vagy a házba | Tisztítsa meg a kidobócsatornát / házat, a vágókésnek szabadon forgathatónak kell lennie.A fűnyírót alacsony füben vagy már lenyírt terület felett indítsa el, korrigálja a vágásmagasságot. |
| A vágókés életlen Keressen fel egy AL-KO szervizpontot vagy egy hivatalos szakcéget, és éleztesse meg vagy cseréltesse ki a vágókést. | ||
| A fűgyűjtő doboz nem telik meg eléggé | A fű nedves Hagyja meg száradni a füvet. | |
| A fűgyűjtő doboz eldugult | Tisztítsa meg a fűgyűjtő doboz rácsait. | |
| Túl sok fű került a kidobócsatornába vagy a házba | Tisztítsa meg a kidobócsatornát / házat.Korrigálja a vágásmagasságot. | |
| A vágókés életlen Keressen fel egy AL-KO szervizpontot vagy egy hivatalos szakcéget, és éleztesse meg vagy cseréltesse ki a vágókést. | ||
Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.
