Classic 3.25 E - Cortadora de césped AL-KO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortacésped eléctrico
Marca	AL-KO
Modelo	Classic 3.25 E
Alimentación	Eléctrica red 230 V / 50 Hz
Potencia del motor	1300 W
Ancho de corte	32 cm
Capacidad del saco recolector	25 L
Ajuste de altura de corte	Central, 3-5 cm
Modos de trabajo	Corte con saco, mulching posible (según versión)
Dispositivo de seguridad	Estribo de seguridad (parada motor + cuchilla), tapa de protección
Collarín de fijación de cable	Integrado para evitar desconexión
Peso (aproximado)	12 kg
Dimensiones (L×An×Al) (aproximado)	80 × 40 × 30 cm (manillar plegado)
Longitud del cable del aparato	No especificado (usar alargador adecuado)
Sección de alargador recomendada	≥ 1,5 mm²
Tipo de cuchilla	Acero plano (afilable o reemplazable)
Par de apriete tornillo de cuchilla	15 Nm +5
Mantenimiento regular	Limpieza carcasa y saco, control cuchilla, no agua sobre el motor
Reparaciones	Servicio posventa AL-KO o taller autorizado
Almacenamiento	En un lugar seco, fuera del alcance de niños, enchufe desconectado

Preguntas frecuentes - Classic 3.25 E AL-KO

¿Cómo arrancar el cortacésped?

Presione el botón Start en la caja de conmutación, luego tire del estribo de seguridad contra el manillar y manténgalo. Suelte el botón Start. El cortacésped arranca.

¿Cómo detener el cortacésped?

Suelte simplemente el estribo de seguridad. El motor y la cuchilla se detienen automáticamente. Espere la inmovilización completa de la cuchilla antes de cualquier intervención.

Mi saco recolector no se llena correctamente. ¿Qué hacer?

Verifique que el césped esté seco, que la rejilla del saco no esté obstruida y que el canal de evacuación esté limpio. Ajuste la altura de corte y afile la cuchilla si es necesario.

¿Se puede cortar con tiempo de lluvia?

No, está formalmente prohibido usar el cortacésped sobre césped mojado o bajo la lluvia. Esto presenta un riesgo de descarga eléctrica y daña la máquina.

¿Cómo limpiar el cortacésped?

Use una escoba o un paño seco. No rocíe agua sobre el aparato: el agua podría dañar la caja de conmutación y el motor eléctrico.

¿Cuándo hay que afilar o reemplazar la cuchilla?

Tan pronto como la calidad de corte se degrade o la cuchilla esté desafilada, dañada o desequilibrada. Hágala afilar o reemplazar por un servicio autorizado AL-KO.

El cortacésped vibra anormalmente. ¿Qué hacer?

Detenga inmediatamente el trabajo. Verifique que la cuchilla no esté dañada o desequilibrada. Las vibraciones también pueden provenir de un obstáculo bloqueado. Desconecte el enchufe antes de cualquier inspección.

¿Qué alargador eléctrico usar?

Use un alargador exterior con una sección de al menos 1,5 mm². Fíjelo al collarín de fijación del cable para evitar que se desconecte.

¿Se puede cortar en pendiente?

Sí, pero solo en paralelo a la pendiente (de lado). No supere una inclinación de 20° y nunca corte subiendo o bajando directamente.

¿Cómo guardar el cortacésped después de usar?

Desconecte el enchufe, pliegue el manillar para reducir el espacio y guárdelo en un lugar seco, fuera del alcance de niños y personas no autorizadas.

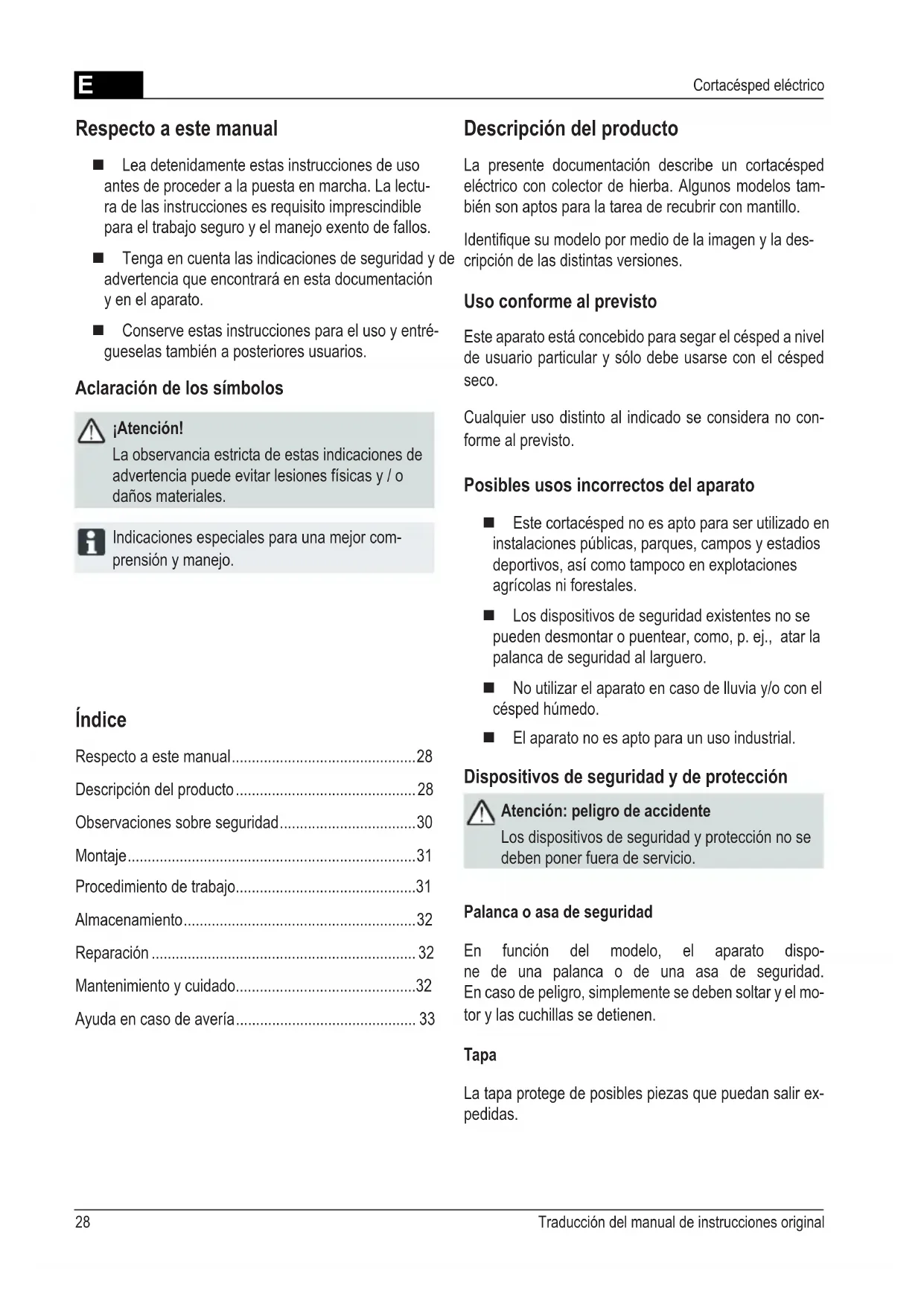

MANUAL DE USUARIO Classic 3.25 E AL-KO

E: Instrucciones de uso....28

Respecto a este manual

■ Lea detenidamente estas instrucciones de uso antes de proceder a la puesta en marcha. La lectura de las instrucciones es requisito imprescindible para el trabajo seguro y el manejo exento de fallos.
■ Tenga en cuenta las indicaciones de seguridad y de advertencia que encontrará en esta documentación y en el aparato.
■ Conserve estas instrucciones para el uso y entrégueselas también a posteriores usuarios.

Aclaración de los símbolos

¡Atención!

La observancia estricta de estas indicaciones de advertencia puede evitar lesiones físicas y / o daños materiales.

Indicaciones especiales para una mejor comprensión y manejo.

Índice

Respecto a este manual....28

Descripción del producto....28

Observaciones sobre seguridad......30

Montaje....31

Procedimiento de trabajo....31

Almacenamiento....32

Reparación 32

Mantenimiento y cuidado....32

Ayuda en caso de avería.... 33

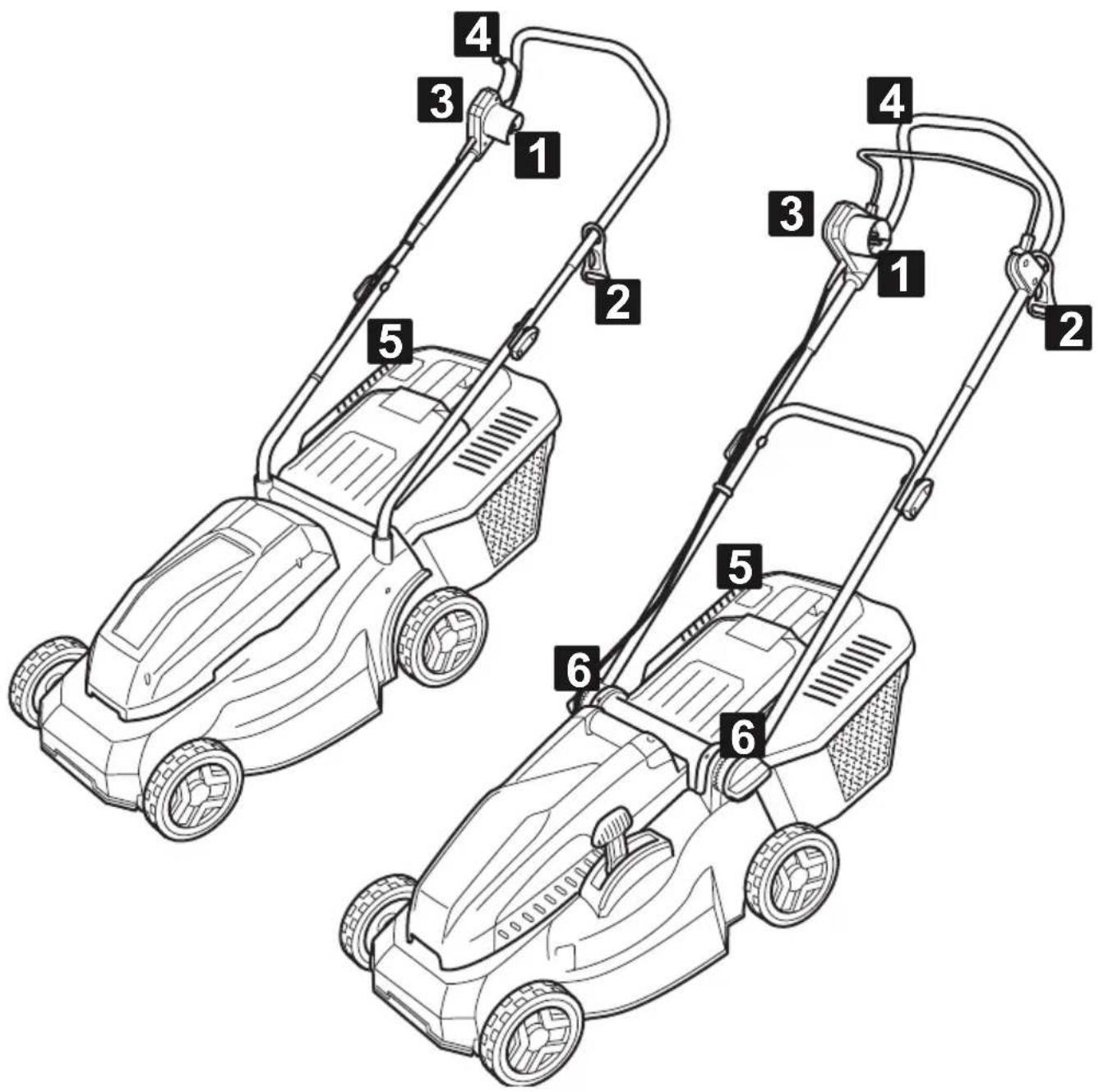

Descripción del producto

La presente documentación describe un cortacésped eléctrico con colector de hierba. Algunos modelos también son aptos para la tarea de recubrir con mantillo.

Identifique su modelo por medio de la imagen y la descripción de las distintas versiones.

Uso conforme al previsto

Este aparato está concebido para segar el césped a nivel de usuario particular y sólo debe usarse con el césped seco.

Cualquier uso distinto al indicado se considera no conforme al previsto.

Posibles usos incorrectos del aparato

Este cortacésped no es apto para ser utilizado en instalaciones públicas, parques, campos y estadios deportivos, así como tampoco en explotaciones agrícolas ni forestales.
■ Los dispositivos de seguridad existentes no se pueden desmontar o puentear, como, p. ej., atar la palanca de seguridad al larguero.
No utilizar el aparato en caso de lluvia y/o con el césped húmedo.
■ El aparato no es apto para un uso industrial.

Dispositivos de seguridad y de protección

Atención: peligro de accidente

Los dispositivos de seguridad y protección no se deben poner fuera de servicio.

Palanca o asa de seguridad

En función del modelo, el aparato dispone de una palanca o de una asa de seguridad. En caso de peligro, simplemente se deben soltar y el motor y las cuchillas se detienen.

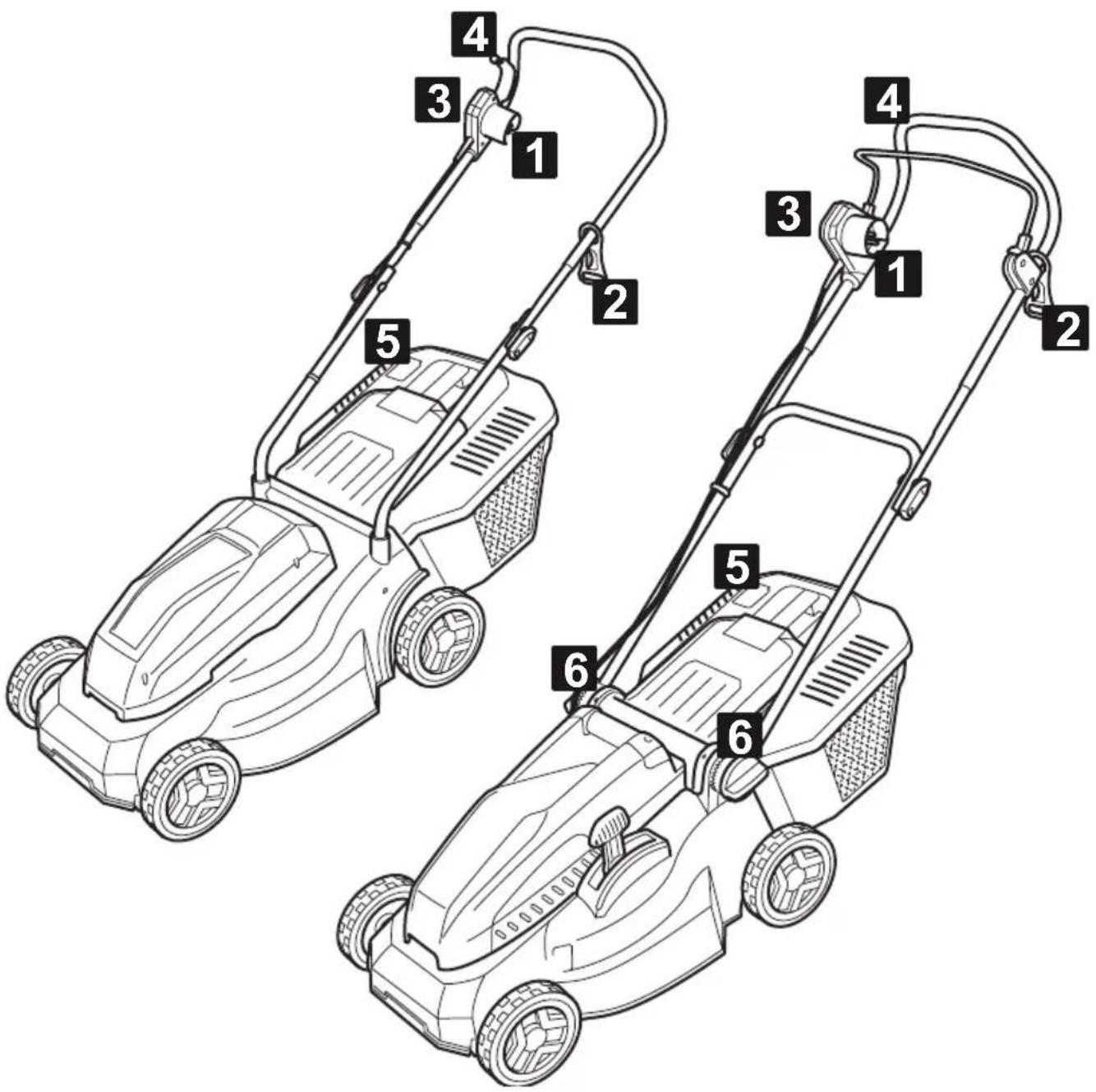

Tapa

La tapa protege de posibles piezas que puedan salir expedidas.

Símbolos del aparato

	¡Atención! Se debe prestar especial atención en la manipulación.		Desenchufar el aparato de la red si el cable está defectuoso o cada vez que de deba efectuar un trabajo de mantenimiento.
	Antes de la puesta en marcha se deben leer las instrucciones de uso.		Riesgo de descarga eléctrica.
	¡Atención peligro! Mantener manos y pies alejados del mecanismo cortador.		Mantener la distancia adecuada de la zona de peligro.
	Mantener el cable de conexión alejado de las cuchillas.		Mantener a terceras personas alejadas de la zona de peligro.

Observaciones sobre seguridad

Quien conduce o usa la máquina es responsable de cualquier accidente que pueda producirse con otras personas o sus propiedades.

¡Atención!

Usar el aparato y cable prolongador únicamente si están el perfecto estado.

Los dispositivos de seguridad y protección no se deben poner fuera de servicio.

Atención: peligro de accidente

Los dispositivos de seguridad y protección no se deben poner fuera de servicio.

Seguridad eléctrica

Atención: peligros por corriente eléctrica

Peligro por tocar piezas bajo tensión.

Retirar de inmediato el enchufe de la red si el cable prolongador está dañado o cortado.

La tensión de red de la casa debe coincidir con la especificada en los datos técnicos. No utilizar una tensión de red distinta.
■ Emplear solo cables prolongadores aptos para su uso al aire libre y con una sección mínima de 1,5 mm².
■ No pueden usarse cables prolongadores dañados o gastados.
■ Antes de cada puesta en marcha comprobar el estado del cable prolongador.
- Utilizar siempre la descarga de tracción para el cable prolongador.
■ Mantener el cable fuera de la zona de corte y arrastrarlo siempre con la máquina.
■ Nunca pase con el cortacésped por encima del cable prolongador.
■ Proteger el aparato de la humedad.

Observaciones sobre seguridades durante el uso

■ Los niños o personas que no hayan leído estas instrucciones de uso no pueden utilizar el aparato.
■ Respetar la normativa local en cuanto a la edad mínima del usuario del aparato.

No usar el aparato bajo la influencia del alcohol, drogas o medicamentos.
Cada vez que se vaya a usar, comprobar que no presente ningún daño y sustituir las posibles piezas defectuosas.
■ Comprobar por completo y a conciencia el terreno que se debe segar y retirar cualquier cuerpo extraño.
■ Usar ropa de trabajo adecuada:
pantalones largos
calzado robusto y antideslizante
■ Adoptar una posición segura mientras se trabaje.
■ Mantener a terceras personas alejadas de la zona de peligro.
■ Mantener cuerpo, extremidades y ropa alejados del mecanismo cortador.
■ Trabajar solo con luz natural o artificial suficientes.
■ Desenchufar siempre el aparato de la red y esperar que se detenga:
cuando se produzca alguna anomalía o el aparato vibre de forma inusual
■ antes de aflojar los bloqueos
■ antes de eliminar las obstrucciones
■ después de haber tocado algún cuerpo extraño

Después de haber tocado un cuerpo extraño comprobar si el cortacésped ha sufrido daños.

Efectuar las reparaciones pertinentes antes de volver a arrancar el aparato y trabajar con él.

■ Prestar especial atención al girar voltear el cortacésped o cuando al acercarse a él.
No segar por encima de ciertos obstáculos (p. ej., ramas, raíces).
■ Retirar la hierba cortada solo con el motor parado.
■ Apagar el motor cuando se cruce con una superficie que no se debe segar.
■ Jamás levantar ni transportar el aparato con el motor en marcha.
■ No dejar el aparato listo para funcionar sin vigilancia.

Montaje

Observar las instrucciones de montaje adjuntas.

¡Atención!

El aparato solo se debe poner en marcha después de haber finalizado su montaje.

Colocación del colector de hierba

Atención: peligro de accidente

Colocar o retirar el colector de hierba solo con el motor apagado y las cuchillas paradas.

1. Levantar la tapa y enganchar el colector de hierba en el soporte.

Vaciado del colector de hierba 5

1. Levantar la tapa.
2. Desenganchar el colector y retirarlo hacia atrás.
3. Vaciar el colector.
4. Levantar la tapa y volver a enganchar el colector de hierba en el soporte.

Conexión a la red

1. Conectar el enchufe del aparato a la combinación de interruptor y enchufe 1.
2. Proteger el cable del aparato con la descarga de tracción 2.

El lazo del cable debe tener la longitud suficiente para que la descarga de tracción pueda deslizarse de un lado al otro.

Conexión del motor

Arrancar el cortacésped en una superficie plana en donde la hierba no sea alta. La superficie debe estar libre de cuerpos extraños como, p. ej., piedras. Para arrancar el cortacésped, no levantarlo.

1. Mantener pulsado el botón de arranque de la combinación de interruptor y enchufe 3.

2. Tirar de la palanca o asa de seguridad hacia el larguero y mantenerla 4.

3. Soltar el pulsador de arranque.

Desconexión del motor

1. Soltar la palanca o asa de seguridad.
2. Esperar a que la cuchilla se detenga.

Procedimiento de trabajo

Respetar la normativa local en cuanto al uso de cortacéspedes.

■ Comprobar por completo y a conciencia el terreno que se debe segar y retirar cualquier cuerpo extraño.
■ Solo segar si no se halla nadie en la zona de trabajo.
■ Solo segar con buenas condiciones de visibilidad.
■ Solo conducir el aparato al paso.
■ Solo segar con las cuchillas afiladas.
No segar por encima de ciertos obstáculos (p. ej., ramas, raíces).
En caso de segar laderas, hacerlo en sentido perpendicular a la pendiente.
No usar el cortacésped cuesta abajo o cuesta arriba o en pendientes con una inclinación superior a los 20°.
■ Prestar especial atención al invertir la dirección de trabajo en las laderas.

Consejos para segar

■ Empezar a segar lo más cerca posible de la toma de corriente. 6

■ Depositar el cable prolongador siempre en la superficie ya segada.

■ Mantener la altura de corte constante de 3–5 cm y no segar más de la mitad de la altura de la hierba.

No sobrecargar el cortacésped. Si la velocidad del motor desciende considerablemente debido a que la hierba es muy larga y pesada, aumentar la altura de corte y segar en varias veces.

■ Segar a primera hora de la mañana o de la tarde para evitar que se seque la hierba recién cortada.

■ Durante las fases de gran crecimiento, segar dos veces a la semana. En las épocas poco lluviosas, menos.

Almacenamiento

■ Guardar el aparato siempre desenchufado de la red eléctrica.
■ Para ahorrar espacio, abatir el larguero.
Secar el aparato y guardarlo fuera del alcance de niños y personas no autorizadas.

Reparación

■ Los trabajos de reparación solo deben ser llevados a cabo por los puntos de servicio AL-KO o servicios autorizados.
Para evitar desajustes, el mecanismo cortador y los pernos de sujeción solo pueden reemplazarse en conjunto.

Mantenimiento y cuidado

Atención: peligro de accidente

Antes de efectuar cualquier trabajo de mantenimiento y cuidado, retire el enchufe de la toma eléctrica. Si se debe efectuar algún trabajo de mantenimiento y cuidado en la cuchilla, usar siempre guantes. Si las cuchillas no están equilibradas provocan fuertes oscilaciones y pueden causar daños al cortacésped.

■ Comprobar periódicamente que el dispositivo co-lector de hierba funcione bien y no esté gastado.
Al terminar de segar limpiar a fondo el aparato con una escoba de mano o un paño. Los restos de suciedad que queden sin eliminar en la parte inferior del aparato pueden mermar su óptimo funcionamiento.
No rociar el aparato con agua. Si penetrara agua podría dañarse la combinación de interruptor y enchufe, además del motor eléctrico.

- Regularmente comprobar que las cuchillas no presentan daños. Llevar las cuchillas romas o dañadas para afilar o reemplazar sólo a un punto de servicio AL-KO o a un servicio autorizado. Las cuchillas reafiladas deben estar equilibradas. Momento de apriete del tornillo de la cuchilla 15 Nm +5

¡Atención!

Las cuchillas y el eje del motor no debe estar alineados.

Después de haber realizado algún trabajo de mantenimiento en alguna pieza aislante (p. ej. cambiar cuchilla) se debe efectuar una prueba de aislamiento de acuerdo con la directiva VDE 701.

Es necesario efectuar una comprobación por parte de un experto:

■ tras haber chocado con un obstáculo
■ si se detiene el motor de repente
■ si se doblan las cuchillas
■ si se dobla el eje del motor

Ayuda en caso de avería

Avería Posibles causas	Solución
El motor no funciona Sin al	alimentación de energía eléctrica	Comprobar fusibles de la casa / cable prolongador.
	Cable del aparato defectuoso	Acudir al punto de servicio AL-KO / servicio autorizado.
	Cuchilla bloqueada Limpiar	canal de expulsión/carcasa. La cuchilla debe girar sin obstáculos. Empezar en una zona con hierba baja o una superficie ya segada. Corregir altura de corte.
La potencia del motor disminuye	Demasiada hierba en el canal de expulsión o en la carcasa	Limpiar canal de expulsión / carcasa.Corregir altura de corte.
	Cuchilla roma Acudir al punto de servicio AL-KO o servicio autorizado para afilar la cuchilla o reemplazarla.
La caja colectora de hierba no se llena lo suficiente	Caja colectora de hierba obstruida	Limpiar la rejilla de la caja.
	Demasiada hierba en el canal de expulsión o en la carcasa	Limpiar canal de expulsión / carcasa.Corregir altura de corte.
	Cuchilla roma Acudir al punto de servicio AL-KO o servicio autorizado para afilar la cuchilla o reemplazarla.

En caso de anomalías que no se citen en esta tabla o que usted mismo no pueda solucionar diríjase, por favor, al servicio de atención al cliente correspondiente.

Sobre este manual
