Typ produktu	Kosiarka elektryczna do trawy
Marka	AL-KO
Model	Classic 3.25 E
Zasilanie	Elektryczne sieciowe 230 V / 50 Hz
Moc silnika	1300 W
Szerokość koszenia	32 cm
Pojemność kosza	25 L
Regulacja wysokości koszenia	Centralna, 3-5 cm
Tryby pracy	Koszenie z koszem, możliwe mulczowanie (w zależności od wersji)
Urządzenie zabezpieczające	Bezpiecznik (zatrzymanie silnika+noża), klapa ochronna
Uchwyt mocowania kabla	Wbudowany, aby zapobiec odłączeniu
Waga (przybliżona)	12 kg
Wymiary (dł×szer×wys) (przybliżone)	80 × 40 × 30 cm (złożony uchwyt)
Długość kabla urządzenia	Nieokreślona (użyć odpowiedniego przedłużacza)
Przekrój zalecanego przedłużacza	≥ 1,5 mm²
Typ noża	Stal płaska (ostrzenie lub wymiana)
Moment dokręcania śruby noża	15 Nm +5
Regularna konserwacja	Czyszczenie obudowy i kosza, kontrola noża, nie podlewać silnika
Naprawy	Serwis posprzedażowy AL-KO lub autoryzowany warsztat
Przechowywanie	W suchym miejscu, poza zasięgiem dzieci, odłączone z gniazdka

Często zadawane pytania - Classic 3.25 E AL-KO

Jak uruchomić kosiarkę?

Naciśnij przycisk Start na skrzynce przełączników, następnie pociągnij bezpiecznik w kierunku rączki i trzymaj go. Zwolnij przycisk Start. Kosiarka uruchamia się.

Jak zatrzymać kosiarkę?

Wystarczy puścić bezpiecznik. Silnik i nóż zatrzymują się automatycznie. Przed jakąkolwiek interwencją odczekaj, aż nóż całkowicie się zatrzyma.

Mój kosz na trawę nie napełnia się prawidłowo. Co zrobić?

Sprawdź, czy trawa jest sucha, kratka kosza nie jest zatkana, a kanał wyrzutu jest czysty. Wyreguluj wysokość koszenia i w razie potrzeby naostrz nóż.

Czy można kosić w deszczu?

Nie, surowo zabrania się używania kosiarki na mokrej trawie lub w deszczu. Grozi to porażeniem prądem i uszkodzeniem maszyny.

Jak wyczyścić kosiarkę?

Użyj miotły lub suchej szmatki. Nie spryskuj urządzenia wodą: woda może uszkodzić skrzynkę przełączników i silnik elektryczny.

Kiedy należy naostrzyć lub wymienić nóż?

Gdy jakość koszenia się pogarsza lub nóż jest tępy, uszkodzony lub niewyważony. Należy go naostrzyć lub wymienić w autoryzowanym serwisie AL-KO.

Kosiarka wibruje nienormalnie. Co zrobić?

Natychmiast przerwij pracę. Sprawdź, czy nóż nie jest uszkodzony ani niewyważony. Wibracje mogą też pochodzić od zablokowanej przeszkody. Przed jakąkolwiek kontrolą odłącz kabel z gniazdka.

Jakiego przedłużacza elektrycznego użyć?

Użyj przedłużacza zewnętrznego o przekroju co najmniej 1,5 mm². Przymocuj go do uchwytu mocowania kabla, aby zapobiec odłączeniu.

Czy można kosić na zboczu?

Tak, ale tylko równolegle do zbocza (z boku). Nie przekraczaj nachylenia 20° i nigdy nie koś bezpośrednio pod górę lub w dół.

Jak przechowywać kosiarkę po użyciu?

Odłącz kabel, złóż rączkę, aby zmniejszyć rozmiar, i przechowuj w suchym miejscu, z dala od dzieci i osób nieupoważnionych.

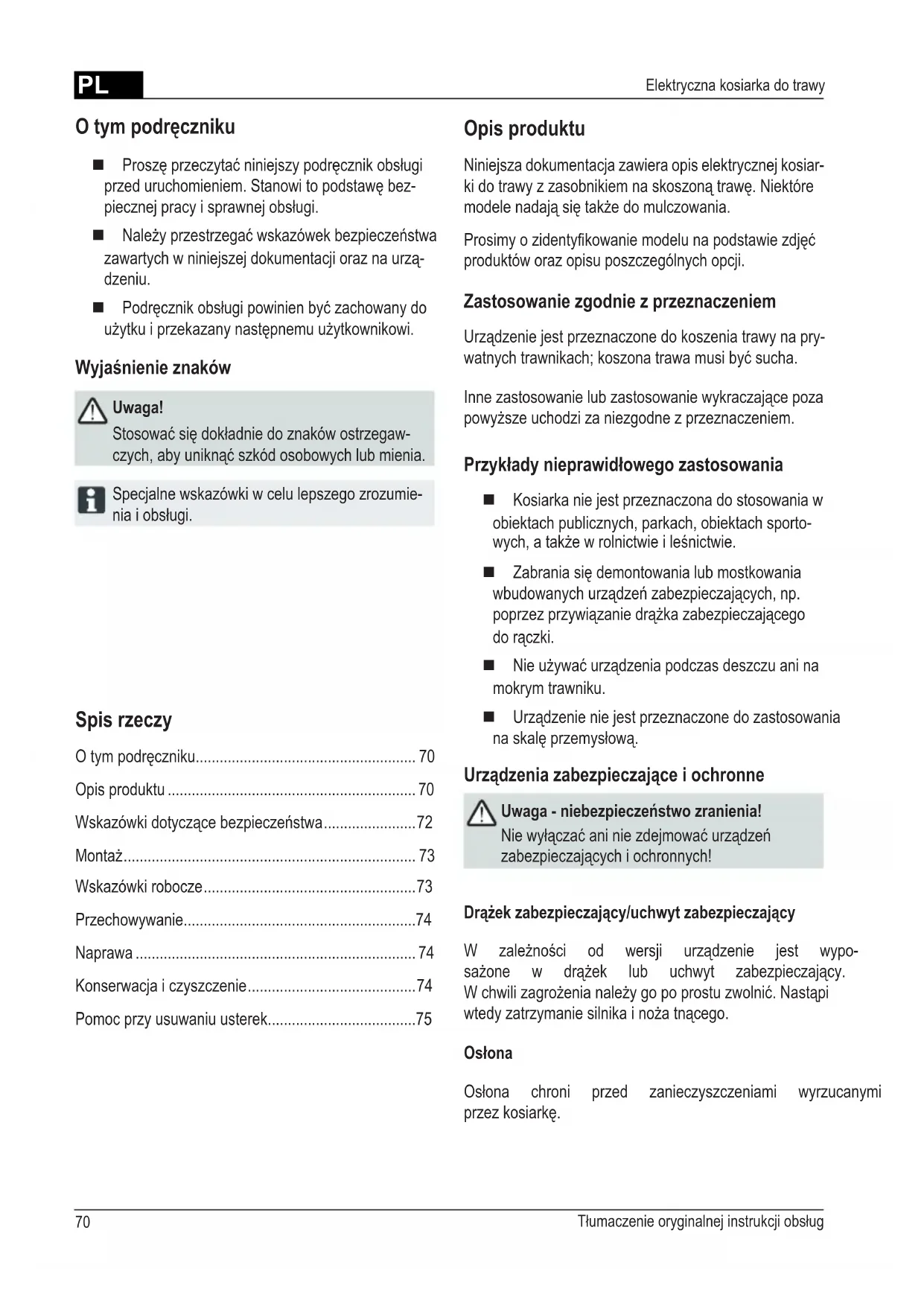

INSTRUKCJA OBSŁUGI Classic 3.25 E AL-KO

PL: Instrukcja obsługi....70

■ Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi.
Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu.
Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi.

Wyjaśnienie znaków

Uwaga!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

Spis rzeczy

O tym podręczniku....70
Opis produktu 70
Wskazówki dotyczące bezpieczeństwa....72
Montaż....73
Wskazówki robocze....73
Przechowywanie....74
Naprawa 74
Konserwacja i czyszczenie....74
Pomoc przy usuwaniu usterek....75

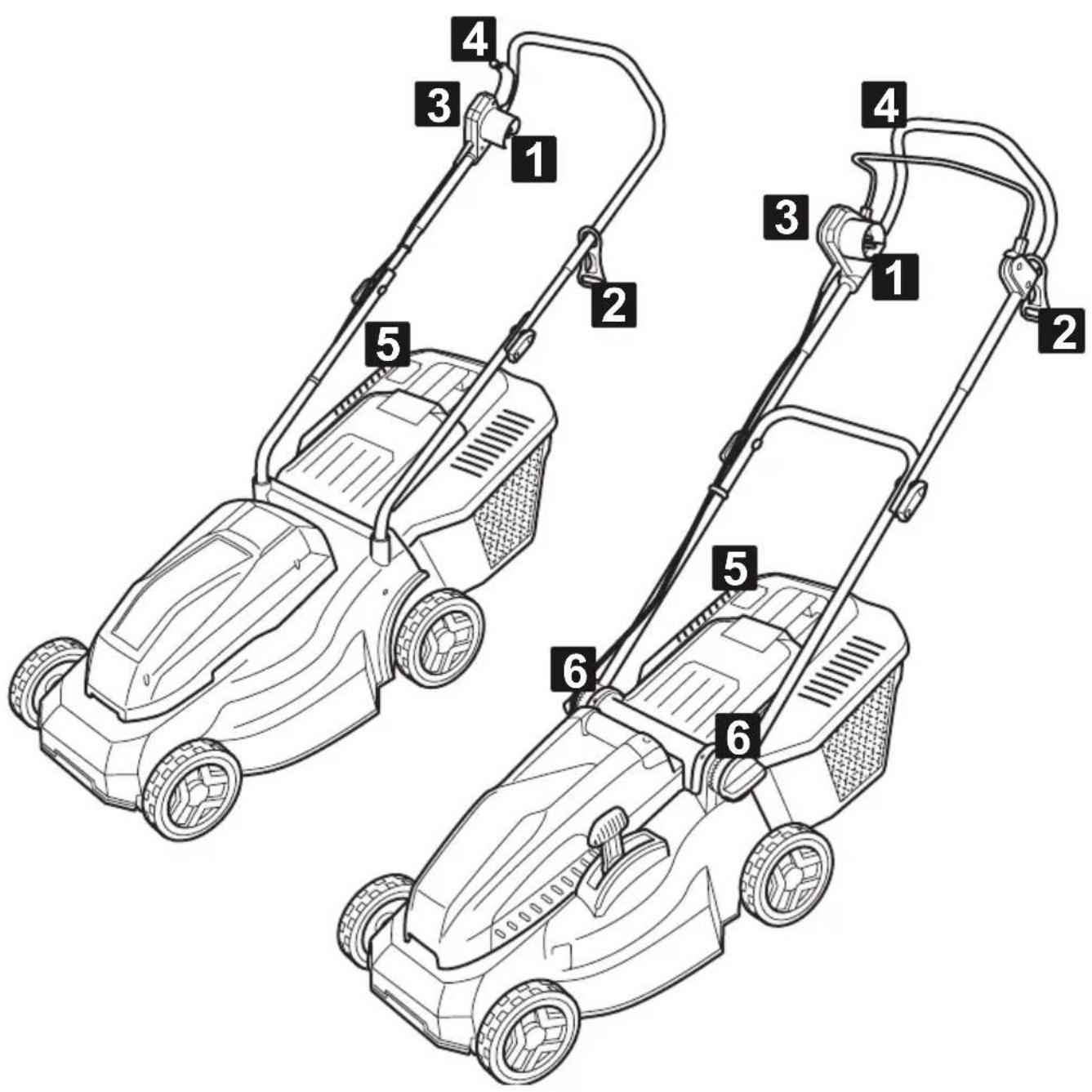

Opis produktu

Niniejsza dokumentacja zawiera opis elektrycznej kosiarki do trawy z zasobnikiem na skoszoną trawę. Niektóre modele nadają się także do mulczowania.

Prosimy o zidentyfikowanie modelu na podstawie zdjęć produktów oraz opisu poszczególnych opcji.

Zastosowanie zgodnie z przeznaczeniem

Urządzenie jest przeznaczone do koszenia trawy na prywatnych trawnikach; koszona trawa musi być sucha.

Inne zastosowanie lub zastosowanie wykraczające poza powyższe uchodzi za niezgodne z przeznaczeniem.

Przykłady nieprawidłowego zastosowania

Kosiarka nie jest przeznaczona do stosowania w obiektach publicznych, parkach, obiektach sportowych, a także w rolnictwie i leśnictwie.
Zabrania się demontowania lub mostkowania wbudowanych urządzeń zabezpieczających, np. poprzez przywiązanie drążka zabezpieczającego do rączki.
■ Nie używać urządzenia podczas deszczu ani na mokrym trawniku.
■ Urządzenie nie jest przeznaczone do zastosowania na skalę przemysłową.

Urządzenia zabezpieczające i ochronne

Uwaga - niebezpieczeństwo zranienia!

Nie wyłącać ani nie zdejmować urządzeń zabezpieczających i ochronnych!

Drażek zabezpieczający/uchwyt zabezpieczający

W zależności od wersji urządzenie jest wyposażone w drążek lub uchwyt zabezpieczający. W chwili zagrożenia należy go po prostu zwolnić. Nastąpi wtedy zatrzymanie silnika i noża tnącego.

Osłona

Osłona chroni przed zanieczyszczeniami wyrzucanymi przez kosiarkę.

Symbole na urządzeniu

	Uwaga! Należy zachować szczególną ostrożność podczas obsługi.		Przed przystąpieniem do prac konserwacyjnych lub w razie uszkodzenia kabla wyciągnąć wtyczkę z gniazdka.
	Przed uruchomieniem przeczytać instrukcję obsługi!		Ryzyko porażenia prądem elektrycznym.
	Uwaga niebezpieczeństwo! Nie przystawiać rąk ani nóg do zespołu tnącego!		Zachować odpowiednią odległość od obszaru zagrożenia.
	Przewód podłączający prowadzić z dala od noży tnących.		Nie dopuszczać osób trzecich do obszaru zagrożenia!

Wskazówki dotyczące bezpieczeństwa

Osoba obsługująca urządzenie lub użytkownik odpowiedzialność za wypadki innych osób oraz materialne dotyczące ich własności.

Uwaga!

Urządzenie i przewód przedłużający stosować wyłącznie wtedy, gdy ich stan techniczny nie budzi zastrzeżeń!

Nie wyłącać ani nie zdejmować urządzeń zabezpieczających i ochronnych!

Uwaga - niebezpieczeństwo zranienia!

Nie wyłącać ani nie zdejmować urządzeń zabezpieczających i ochronnych!

Bezpieczeństwo elektryczne

Uwaga - niebezpieczeństwo spowodowane prądem elektrycznym!

Niebezpieczeństwo spowodowane dotknięciem elementów, będących pod napięciem!

Natychmiast wyciągnąć wtyczkę z gniazdka, jeśli nastąpiło uszkodzenie lub przerwanie przewodu przedłużającego!

Napięcie w sieci domowej musi odpowiadać parametrom podanym w danych technicznych, nie stosować żadnego innego napięcia zasilania
■ Stosować wyłącznie przewody przedłużające, które są przewidziane do użytku na wolnym powietrzu - przekrój minimalny 1,5 mm²
■ Nie stosować uszkodzonych lub naderwanych przewodów przedłużających
■ Przed każdym uruchomieniem należy sprawdzić stan przewodu przedłużającego
■ Do przewodu przedłużającego zawsze stosować specjalny uchwyt odciągowy kabla
■ Przewody zawsze prowadzić z dala od rejonu koszenia i zawsze w kierunku od maszyny
■ Nie przejeżdżać kosiarką po kablu
■ Chronić urządzenie przed wilgocią

Wskazówki dotyczące bezpieczeństwa podczas obsługi

Zabrania się stosowania urządzenia przez dzieci i osoby, które nie zapoznały się z niniejszą instrukcją obsługi

■ Przestrzegać lokalnych postanowień dotyczących ograniczeń wiekowych związanych z obsługą urzą- nosżenia

straty Zabrania się stosowania urządzenia pod wpływem alkoholu, narkotyków lub lekarstw

■ Przed każdym zastosowaniem sprawdzić, czy urządzenie nie jest uszkodzone; uszkodzone części wymienić na nowe

Dokładnie sprawdzić cały teren przeznaczony do skoszenia, usunąć wszystkie ciała obce

■ Zakładać odpowiednie ubranie robocze:

długie spodnie
mocne obuwie z podeszwą antypoślizgową

■ Podczas pracy zwracać uwagę na stabilną pozycję

■ Nie dopuszczać osób trzecich do obszaru zagrożenia

■ Nie zbliżać się, nie przysuwać rąk, nóg ani odzieży do zespołu tnącego

■ Pracować tylko przy świetle dziennym o odpowiednim natężeniu lub przy sztucznym oświetleniu

■ Zawsze wyciągać wtyczkę z gniazdka i poczekać do całkowitego zatrzymania urządzenia:

po wystąpieniu zakłóceń działania i nietypowych wibracji urządzenia

■ przed zwolnieniem blokad
■ przed usunięciem elementów zatykających
po kontakcie z ciałami obcymi

Po kontakcie z ciałami obcymi należy sprawdzić kosiarkę pod kątem uszkodzeń. Przed ponownym uruchomieniem kosiarki i rozpoczęciem pracy należy wykonać konieczne naprawy.

Podczas odwracania kosiarki lub przyciągania jej do siebie należy zachować szczególnie ostrożność

Nie kosić w miejscach, w których znajdują się przeszkody (np. gałęzie, korzenie drzew)

■ Skoszoną trawę usuwać z kosiarki wyłącznie po wyłączeniu silnika

■ Wyłączać silnik na czas przechodzenia przez przeznaczony do koszenia lub inny trawnik

■ Nie podnosić ani nie przenosić kosiarki z włączonym silnikiem

Nigdy nie zostawiać urządzenia gotowego do pracy bez nadzoru

Montaż

Przestrzegać wskazówek podanych w instrukcji montażu.

Uwaga!

Urządzenie można eksploatować dopiero po zakończeniu montażu!

Zakładanie zasobnika na skoszoną trawę

Uwaga - niebezpieczeństwo zranienia!

Zasobnik na skoszoną trawę można zdejmować lub zakładać tylko przy wyłączonym zatrzymaniu się noża tnącego.

1. Podnieść osłonę i zawiesić zasobnik na uchwycie.

Opróżnianie zasobnika na skoszoną trawę 5

1. Podnieść osłone.
2. Zdjąć zasobnik z zaczepu i wyjąć do tyłu.
3. Opróżnić zasobnik.
4. Podnieść osłonę i ponownie zawiesić zasobnik na uchwycie.

Podłączanie do zasilania

1. Wtyczkę sieciową przewodu podłączającego urządzenie podłączyć do zestawu włącznika z wtykiem 1

2. Przewód podłączający urządzenie zabezpieczyć za pomocą uchwytu odciągowego kabla 2. Pętla kabla sieciowego musi być na tyle długa, aby uchwyt odciągowy kabla mógł ślizgać się z jednej strony na drugą.

Włączanie silnika

Kosiarkę należy uruchamiać na równym podłożu, nie w wysokiej trawie. Na podłożu nie może być żadnych ciał obcych np. kamieni. Podczas uruchamiania kosiarki nie podnosić jej.

1. Nacisnąć i przytrzymać przycisk start zestawu włącznika z wtykiem 3.

2. Pociągnąć drążek/uchwyt zabezpieczający w kierunku rączki i przytrzymać 4.

3. Puścić przycisk start.

Wyłączanie silnika

1. Zwolnić drążek/uchwyt zabezpieczający.
2. Odczekać, aż nóż tnący zatrzyma się.

Wskazówki robocze

Uwzględnić lokalne postanowienia dot. eksploatacji kosiarek do trawy.

silniku

i po

■ Đokładnie sprawdzić cały teren przeznaczony do skoszenia - usunąć wszystkie ciała obce

Kosić tylko wtedy, gdy w obszarze pracy nie przebywają osoby trzecie
■ Kosić tylko w warunkach dobrej widoczności
■ Prowadzić urządzenie w tempie spacerowym
■ Kosić tylko po naostrzeniu noża tnącego

Nie kosić w miejscach, w których znajdują się przeszkody (np. gałęzie, korzenie drzew)

■ Na zboczach kosić zawsze w poprzek zbocza. Nie kosić kosiarką pod górę lub w dół zbocza i nie używać jej na stokach o nachyleniu powyżej 20°

■ Zwiększać ostrożność przy zmianie kierunku koszenia na zboczach

Wskazówki dot. koszenia

■ Rozpoczynać koszenie jak najbliżej gniazdk 6
■ Przewód przedłużający prowadzić zawsze po już skoszonym trawniku
■ Równomierna wysokość koszenia 3–5 cm, nie kosić niżej niż w połowie wysokości trawy

Nie przeciązać kosiarki! Jeśli wyraźnie spada prędkość obrotowa silnika z powodu długiej, ciężkiej trawy, należy zwiększyć wysokość koszenia i skosić trawę kilka razy

■ Kosić rano i późnym popołudniem, aby chronić świeżo skoszoną trawę przed wyschnięciem

Podczas silnych faz wzrostu kosić trawę dwa razy w tygodniu, w okresach suszy odpowiednio rzadziej

Przechowywanie

■ Urządzenie należy zawsze przechowywać, pamię- tając o wyciągnięciu wtyczki sieciowej
Aby urządzenie zajmowało mniejszą ilość miejsca podczas przechowywania, należy złożyć górną rączkę
■ Miejsce przechowywania urządzenia musi być suche oraz niedostępne dla dzieci i innych niepowołanych osób

Naprawa

■ Naprawy należy powierzać wyłącznie serwisom AL-KO i autoryzowanym punktom serwisowym
■ Aby uniknąć niewyważenia, narzędzia tnące i sworznie mocujące należy zawsze wymieniać jako całe zestawy

Konserwacja i czyszczenie

Uwaga - niebezpieczeństwo zranienia!

Przed przystąpieniem do konserwacji i czyszczenia należy zawsze wyciągnąć wtyczkę z gniazdka! Podczas konserwacji i czyszczenia noża tnącego należy zawsze nosić rękawice robocze! Niewyważone noże tnące są przyczyną silnych wibracji i uszkodzenia kosiarki.

■ Regularnie kontrolować urządzenie do wychwytywania trawy pod kątem prawidłowego działania i zużycia
■ Po zakończeniu koszenia dokładnie oczyścić urządzenie miotelką lub wytrzeć szmatką. Nieusunięte zabrudzenia, które pozostają na dolnej stronie urządzenia, mogą negatywnie wpływać na jego działanie.
Nie myć urządzenia strumieniem wody! Wnikająca do urządzenia woda może zniszczyć zestaw włącznika z wtykiem i silnik elektryczny
■ Regularnie sprawdzać noże tnące pod kątem uszkodzeń. Stępione lub uszkodzone noże tnące można oddać do naostrzenia lub regeneracji do serwisu AL-KO lub autoryzowanego punktu serwisowego. Przeszlifowane noże muszą zostać wyważone

Moment dokręcający śruby mocującej nóż 15 Nm +5

Uwaga!

Nie wolno wyrównywać noży tnących i wałka silnika!

Po wykonaniu prac konserwacyjnych przy elementach izolacyjnych (np. wymiana noża) należy wykonać kontrolę izolacji zgodnie z wytyczną VDE 701.

■ Kontrola przez specjalistę jest wymagana w następujących sytuacjach:

po najechaniu na przeszkodę
po nagłym zgaśnięciu silnika
■ w przypadku wygięcia noża tnącego
■ w przypadku wygięcia wałka silnika

Pomoc przy usuwaniu usterek

Usterka Możliwa przyczyna Rozwiązanie
Silnik nie pracuje Brak zasilania		Sprawdzić bezpiecznik w instalacji budynku / przewód przedłużający.
		Kabel urządzenia jest uszkodzony
		Zablokowany nóż tnący
		Oczyścić kanał wyrzutowy / obudowę, nóż tnący musi się swobodnie obracać. Uruchomić urządzenie przy niskiej trawie lub na skoszonym już trawniku, skorygować wysokość koszenia.
Spada moc silnika Zbyt duża ilość trawy w kanale wyrzutowym lub w obudowie		Oczyścić kanał wyrzutowy / obudowę. Skorygować wysokość koszenia.
		Stępiony nóż tnący Zgłosić się do serwisu AL-KO lub autoryzowanego punktu serwisowego i oddać nóż tnący do naostrzenia/regeneracji.
Zasobnik na skoszoną trawę nie napełnia się całkowicie	Trawa jest mokra Poczekać, aż trawa wyschnie.
	Zatkany zasobnik na skoszoną trawę	Oczyścić kratkę zasobnika.
	Zbyt duża ilość trawy w kanale wyrzutowym lub w obudowie	Oczyścić kanał wyrzutowy / obudowę. Skorygować wysokość koszenia.
	Stępiony nóż tnący Zgłosić się do serwisu AL-KO lub autoryzowanego punktu serwisowego i oddać nóż tnący do naostrzenia/regeneracji.

Przy uszkodzeniach nie podanych w tej tabeli, lub takich których samodzielnie nie możecie usunąć, proszę się zwrócić do odpowiedniego serwisu.
