Classic 3.25 E - Muruniiduk AL-KO - Tasuta kasutusjuhend

Toote tüüp	Elektriline muruniiduk
Mark	AL-KO
Mudel	Classic 3.25 E
Toide	Elektrivõrk 230 V / 50 Hz
Mootori võimsus	1300 W
Lõikelaius	32 cm
Kogumiskoti mahutavus	25 L
Lõikekõrguse reguleerimine	Keskne, 3-5 cm
Töörežiimid	Niitmine kogumiskotiga, multšimine võimalik (vastavalt versioonile)
Ohutusseade	Ohutushoob (mootori ja tera seiskamine), kaitseklapp
Kaabli kinnitusklamber	Integreeritud, et vältida lahtitõmbamist
Kaal (ligikaudne)	12 kg
Mõõtmed (p×l×k) (ligikaudne)	80 × 40 × 30 cm (käepide kokku klapituna)
Seadme kaabli pikkus	Pole täpsustatud (kasutage sobivat pikendusjuhet)
Soovitatav pikendusjuhtme ristlõige	≥ 1,5 mm²
Tera tüüp	Lame teras (teritatav või vahetatav)
Tera kinnituspoldi pingutusmoment	15 Nm +5
Regulaarne hooldus	Korpuse ja koti puhastamine, tera kontroll, vett mootorile mitte
Remonditööd	AL-KO müügijärgne teenindus või volitatud töökoda
Hoiustamine	Kuivas kohas, lastele kättesaamatus kohas, pistik eemaldatud

Korduma kippuvad küsimused - Classic 3.25 E AL-KO

Kuidas muruniidukit käivitada?

Vajutage lülituskorpuse Start nuppu, seejärel tõmmake ohutushoob käepideme vastu ja hoidke seda. Vabastage Start nupp. Muruniiduk käivitub.

Kuidas muruniidukit peatada?

Vabastage lihtsalt ohutushoob. Mootor ja tera peatuvad automaatselt. Oodake enne sekkumist tera täielikku peatumist.

Minu kogumiskott ei täitu korralikult. Mida teha?

Kontrollige, et muru on kuiv, koti võre pole ummistunud ja väljalaskekanal on puhas. Reguleerige lõikekõrgust ja vajadusel teritage tera.

Kas vihma ajal saab niita?

Ei, muruniiduki kasutamine märjal murul või vihma ajal on rangelt keelatud. See põhjustab elektrilöögi ohu ja kahjustab masinat.

Kuidas muruniidukit puhastada?

Kasutage harja või kuiva lappi. Ärge mingil juhul pihustage vett seadmele: vesi võib kahjustada lülituskorpi ja elektrimootorit.

Millal tuleb tera teritada või vahetada?

Niipea kui lõikekvaliteet halveneb või tera on nüri, kahjustatud või tasakaalust väljas. Laske see teritada või vahetada volitatud AL-KO teeninduses.

Muruniiduk vibreerib ebanormaalselt. Mida teha?

Lõpetage töö kohe. Kontrollige, et tera pole kahjustatud või tasakaalust väljas. Vibratsioon võib tuleneda ka kinnijäänud takistusest. Enne ülevaatust eemaldage pistik.

Millist pikendusjuhet kasutada?

Kasutage välistingimustes kasutatavat pikendusjuhet ristlõikega vähemalt 1,5 mm². Kinnitage see kaabli kinnitusklambriga, et vältida lahtitõmbamist.

Kas saab niita nõlvakul?

Jah, kuid ainult paralleelselt nõlvaga (küljelt). Ärge ületage 20° kallet ja ärge kunagi niidake otseselt üles- või allamäge.

Kuidas muruniidukit pärast kasutamist hoiustada?

Eemaldage pistik, klappige käepide kokku, et vähendada ruumivajadust, ja hoidke seda kuivas kohas, lastele ja volitamata isikutele kättesaamatus kohas.

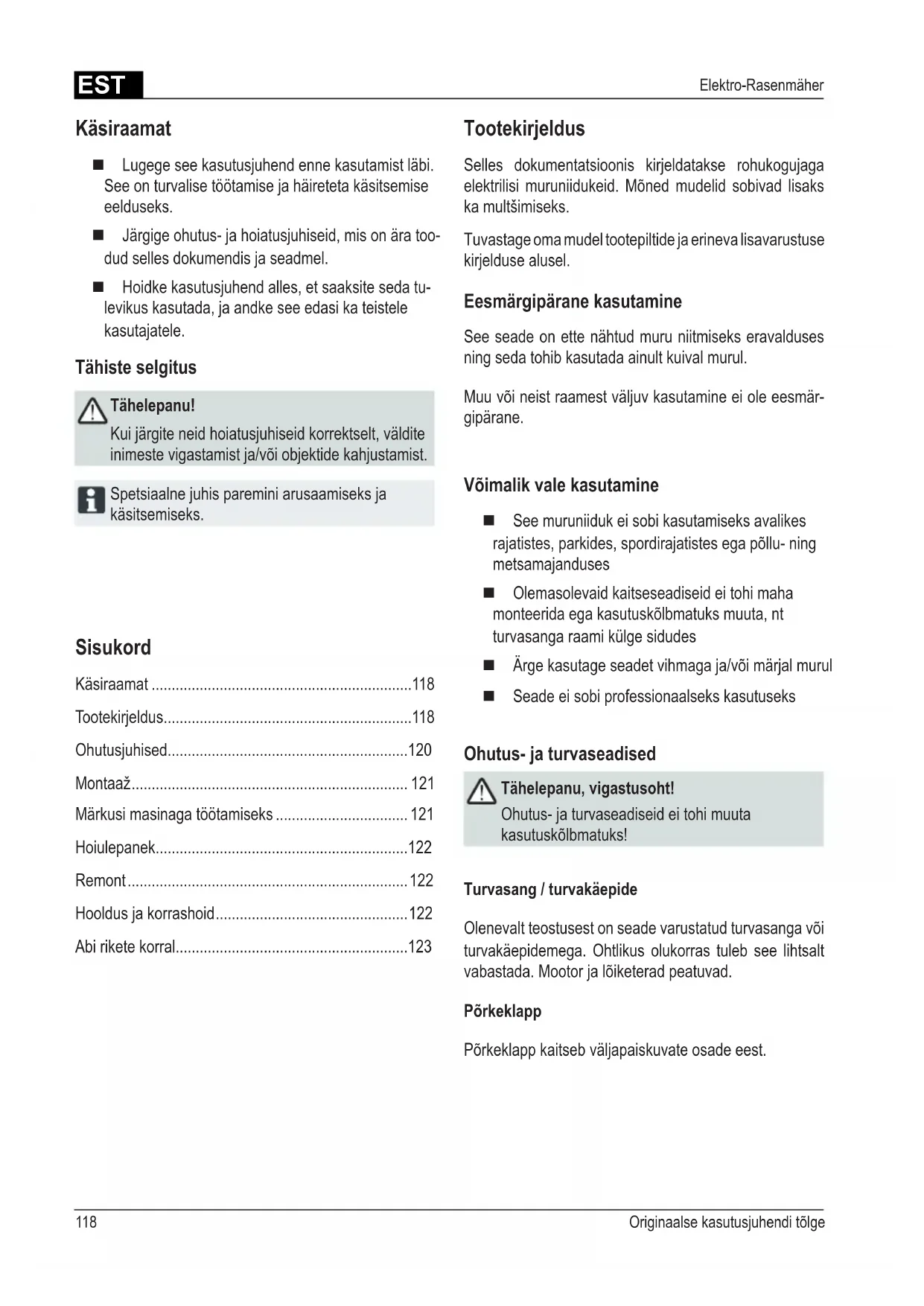

KASUTUSJUHEND Classic 3.25 E AL-KO

■ Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja häireteta käsitsemise eelduseks.
Järgige ohutus- ja hoiatusjuhiseid, mis on ära too-dud selles dokumendis ja seadmel.
■ Hoidke kasutusjuhend alles, et saaksite seda tu-levikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui järgite neid hoiatusjuhiseid korrektselt, väldite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Sisukord

Käsiraamat 118

Tootekirjeldus....118

Ohutusjuhised....120

Montaaž....121

Märkusi masinaga töötamiseks 121

Hoiulepanek....122

Remont....122

Hooldus ja korrashoid....122

Abi rikete korral....123

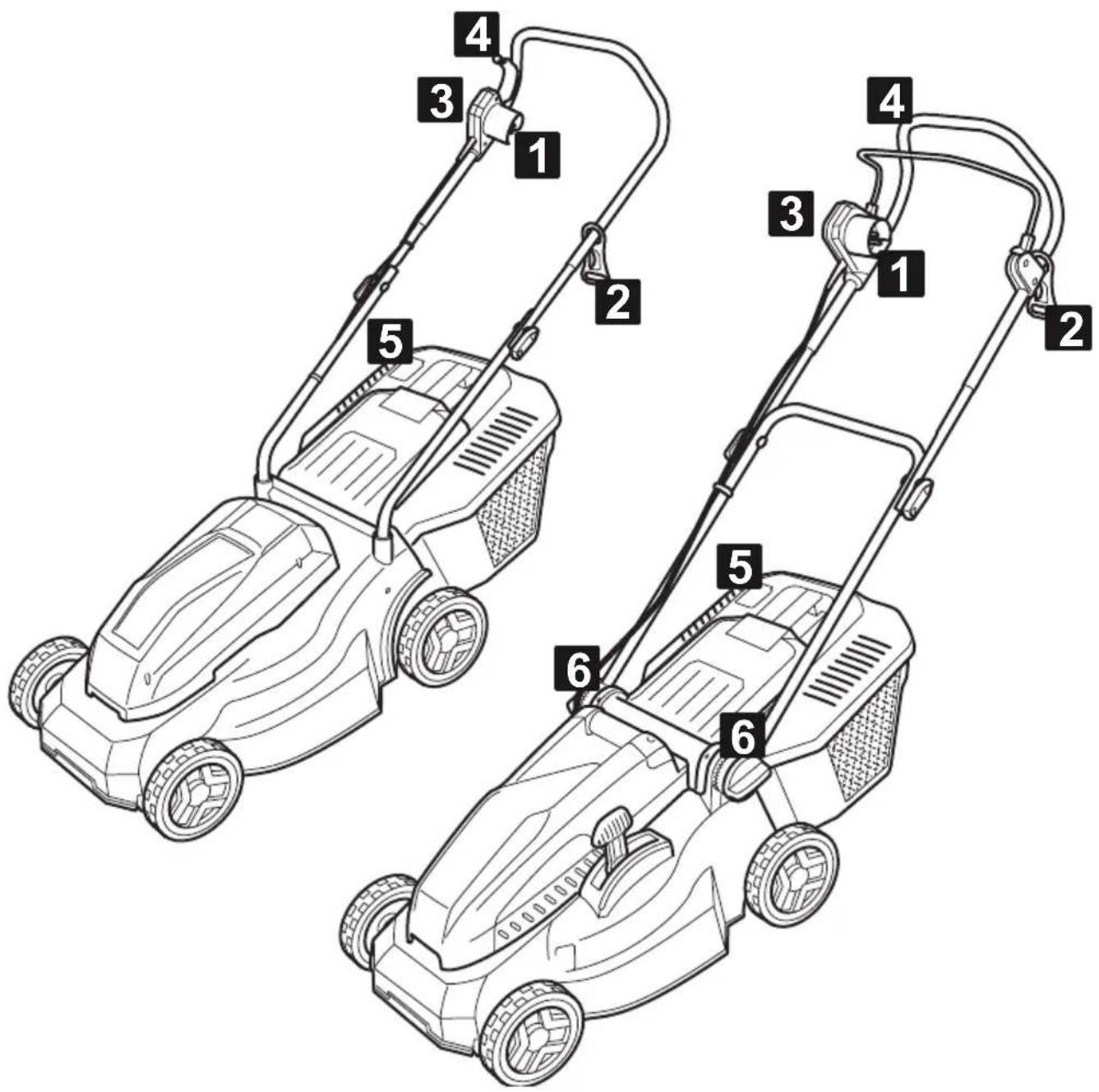

Tootekirjeldus

Selles dokumentatsioonis kirjeldatakse rohukogujaga elektrilisi muruniidukeid. Mõned mudelid sobivad lisaks ka multšimiseks.

Tuvastage oma mudel tootepiltide ja erineva lisavarustuse kirjelduse alusel.

Eesmärgipärane kasutamine

See seade on ette nähtud muru niitmiseks eravalduses ning seda tohib kasutada ainult kuival murul.

Muu või neist raamest väljuv kasutamine ei ole eesmärgipärane.

Võimalik vale kasutamine

See muruniiduk ei sobi kasutamiseks avalikes rajatistes, parkides, spordirajatistes ega põllu- ning metsamajanduses
■ Olemasolevaid kaitseseadiseid ei tohi maha monteerida ega kasutuskölbmatuks muuta, nt turvasanga raami külge sidudes
- Ärge kasutage seadet vihmaga ja/või märjal murul
■ Seade ei sobi professionaalseks kasutuseks

Ohutus- ja turvaseadised

Tähelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Turvasang / turvakäepide

Olenevalt teostusest on seade varustatud turvasanga või turvakäepidemega. Ohtlikus olukorras tuleb see lihtsalt vabastada. Mootor ja lõiketerad peatuvad.

Pörkeklapp

Põrkeklapp kaitseb väljapaiskuvate osade eest.

Seadmel olevad sümbolid

	Tähelepanu! Eriline ettevaatus käsitsemisel.		Hooldustööde või vigastatud kaabli korral lahutage seade alati vooluvõrgust.
	Enne kasutuselevõttu lugege läbi kasutusjuhend!		Risk elektrilöögi.
	Tähelepanu oht! Hoidke käed ja jalad lõikemehhanismist eemal!		Hoiduge ohualast eemale.
	Hoidke ühenduskaabel lõiketeradest eemal.		Hoidke kõrvalised isikud ohualast eemale!

Ohutusjuhised

Masina juht või kasutaja vastutab teiste inimeste ja nende omandiga juhtunud önnetuste eest.

Tähelepanu!

Kasutage ainult tehniliselt laitmatus seisundis masinat ja pikenduskaablit!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Tähelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Elektriohutus

Tähelepanu - elektrivoolust lähtuv oht!

Oht pinge all olevaid osi puudutades! Eemaldage pistik koheselt vooluvörgust, kui pikenduskaabel on defektne või läbi lõigatud!

■ Maja vörgupinge peab vastama tehnilistes andmetes toodud andmetele vörgupinge kohta. Ärge kasutage muud varustuspinget
■ Kasutage ainult pikenduskaableid, mis on ette nähtud kasutamiseks vabas öhus - minimaalne ristlöige 1,5 mm²
Vigastatud või murdunud pikenduskaableid ei tohi kasutada
■ Kontrollige enne iga kasutamist pikenduskaabli seisundit
■ Kasutage alati pikenduskaabli jaoks ettenähtud kaabli tömbetökist
■ Hoidke kaabel lõikealast väljas ja suunake see alati masina juurest eemale
- Ärge kunagi söitke muruniidukiga üle pikenduskaabli
■ Kaitske seadet niiskuse eest

Ohutusnõuded käsitsemisel

■ Lapsed ning isikud, kes ei ole tuttavad kasutusjuhendiga, ei tohi seadet kasutada
Järgige kohapeal kehtivaid eeskirju seoses kasutaja minimaalse vanusega
- Ärge kasutage seadet alkoholi, narkootikumide ega ravimite möju all

■ Kontrollige seadet enne iga kasutamist vigastuste osas, laske katkised osad välja vahetada
■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage köik võõrkehad
■ Kandke otstarbekaid tööriideid:
pikad püksid
■ tugevad libisemiskindlad jalatsid
■ Jälgige töötades, et seisate kindlalt
■ Hoidke kõrvalised isikud ohualast eemal
■ Hoidke keha, käed-jalad ning riided löikemehhanismist eemal
■ Töötage ainult päevavalgel või küllaldase kunstliku valgustusega
■ Eemaldage pistik alati vooluvõrgust ja oodake, kuni masin seiskub:
pärast rikete esinemist ja masina ebatavalist vibreerimist
■ enne blokeeringute vabastamist
■ enne ummistuste körvaldamist
pärast kontakti võõrkehadega

Kontrollige pärast kontakti võõrkehadega võimalikke vigastusi muruniidukil. Viige läbi vajalikud remonttööd, enne kui alustate uuesti tööd muruniidukiga.

■ Muruniidukit ümber pöörates või enda poole tömmates tuleb olla eriti tähelepanelik
- Ärge niitke üle takistuste (nt oksad, puujuured)
■ Eemaldage lõigatud rohi ainult siis, kui mootor seisab
Lülitage mootor välja, kui ületate mönd muud ala kui niidetav pind
- Ärge kunagi töstke masinat üles ega kandke seda, kui mootor töötab
- Ärge jätke töövalmis seadet järelevalveta

Montaž

Järgige juuresolevat montaažijuhendit.

Tähelepanu!

Masinaga tohib töötada alles pärast täielikku montaaži!

Rohukoguja paigaldamine

Tähelepanu, vigastusoht!

Võtke rohukoguja maha või pange kohale ainult siis, kui mootor on välja lülitatud ja lõiketera seisab.

1. Tõstke põrkeklapp üles ja riputage rohukoguja kohale.

Rohukoguja tühjendamine 5

1. Töstke pörkeklapp üles.
2. Töstke rohukoguja välja ja võtke tahasuunas maha.
3. Tühjendage rohukoguja.
4. Tõstke põrkeklapp üles ja riputage rohukoguja uuesti kohale.

Vooluvörku ühendamine

1. Torgake seadme ühenduskaabli pistik lüliti-pistiku-kombinatsiooni 1.
2. Fikseerige seadme ühenduskaabel kaabli tömbetökisega 2. Toitekaabli aas peab olema nii pikk, et kaabli tömbetökis saaks liikuda küljelt küljele.

Mootori sisselülitamine

Käivitage muruniiduk ainult tasasel pinnal, mitte kõrges rohus. Maapinnal ei tohi olla võõrkehi, nt kive. Ärge tõstke muruniidukit käivitamiseks üles.

1. Hoidke lüliti-pistiku kombinatsiooni käivitusnuppu allavajutatuna 3.
2. Tõmmake turvasang / -käepide vastu raami ja hoidke 4.
3. Laske käivitusnupp lahti.

Mootori väljalülitamine

1. Vabastage turvasang / -käepide.
2. Oodake, kuni lõiketera seiskub.

Märkusi masinaga töötamiseks

Järgige kohapeal kehtivaid määrusi muruniidukite käitamiseks.

■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage kõik võõrkehad
■ Niitke ainult siis, kui tööalas ei ole kõrvalisi isikuid
■ Niitke ainult hea nähtavuse korral
■ Liigutage masinat ainult sammukiirusel
■ Niitke ainult terava lõiketeraga
- Ärge niitke üle takistuste (nt oksad, puujuured)
Kallakutel niitke alati kallaku suunaga risti. Ärge liigutage niidukit kallakut pidi üles või alla ning ärge töötage kallakutel üle 20°
■ Olge eriti ettevaatlik kallakutel töösuunda muutes

Näpunäiteid niitmiseks

■ Alustage niitmisega võimalikult pistikupesa läheo 6
■ Vedage pikenduskaablit alati mööda juba niidetud pinda
- Ühtlane lõikekõrgus 3–5 cm, ärge niitke maha rohkem kui pool rohu kõrgusest
- Ärge koormake muruniidukit üle! Kui mootori pöörete arv langeb pikas raskes rohus märgatavalt, tuleb lõikekörgust suurendada ja niita mitu korda
■ Niitke hommikul või hilisel pärastlõunal, et kaitsta värskelt niidetud muru kuivamise eest
■ Tugeva kasvu perioodil niitke kaks korda nädalas, vihmavaesel ajal vastavalt harvemini

Hoiulepanek

Seadme hoiulepanekul peab toitepistik alati olema välja tömmatud
■ Ruumi säästmiseks keerake raami ülemine osa alla
■ Hoidke seadet kuivas ja lastele ning kõrvalistele isikutele kättesaamatus kohas

Remont

■ Remonttöid tohivad teha ainult AL-KO teeninduspunktid ja volitatud töökojad
■ Et vältida tasakaalustamatust, tohib lõiketeri ja kinnituspolte vahetada ainult komplektikaupa

Hooldus ja korrashoid

Tähelepanu, vigastusoht!

Enne kõiki hooldustöid tömmake alati toitepistik välja! Lõiketera juures hooldus- ja korrastustöid tehes kandke alati töökindaid! Tasakaalustamata lõiketerad põhjustavad tugevat vibratsiooni ja rikuvad niidukit.

■ Kontrollige regulaarselt rohukoguja tööd ja kulumist
Pärast niitmist puhastage masinat põhjalikult harja või lapiga. Eemaldamata mustus masina alaküljel võib masina tööd takistada
- Ärge pritsige masinat veega! Sissetungiv vesi vöib rikkuda lüliti-pistik-kombinatsiooni ning elektrimootori
■ Kontrollige löiketeri regulaarselt vigastuste osas. Laske nürisid või vigastatud löiketeri teritada / vahetada ainult AL-KO teeninduspunktis või volitatud töökojas. Teritatud löiketerad tuleb balansseerida löiketera kruvi pingutusmoment 15 Nm +5

Tähelepanu!

Lõiketeri ja mootori võlli ei tohi reguleerida!

Pärast isoleeritud osade hooldustöid (nt löiketerade vahetamine) tuleb vastavalt direktiivile VDE 701 viia läbi isolatsioonikaitse kontroll.

■ Kontrollimine spetsialisti poolt on vajalik:

pärast takistusele söitmist
■ mootori kohese seiskumise korral
kui lõiketera on deformeerunud
kui mootori völl on deformeerunud

Abi rikete korral

Rike Võimalik põhjus Lahendus
Mootor ei tööta Puudub vooluvarustus		Kontrollige maja kaitset / pikenduskaablit.
		Seadme kaabel defektne
		Lõiketera blokeerub
Mootori võimsus nõrgeneb	Väljaheitekanalis või korpuses on liiga palju rohtu	Puhastage väljaheitekanalit / korpust, lõiketera peab olema võimalik vabalt keerata.Alustage madalal rohul või juba niidetud pinnal, korrigeerige lõikekõrgust.
	Lõiketera nüri Pöörduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / välja vahetada.
Rohukoguja kast ei täitu küllaldasel määral	Rohi on niiske Laske rohul kuivada.
	Rohukoguja kast ummistunud	Puhastage rohukoguja kasti võret.
	Väljaheitekanalis või korpuses on liiga palju rohtu	Puhastage väljaheitekanalit / korpust.Korrigeerige lõikekõrgust.
	Lõiketera nüri Pöörduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / välja vahetada.

Rikete korral, mida pole selles tabelis või mida te ise kõrvaldada ei saa, pöörduge meie volitatud klienditeeninduse poole.
