Classic 3.25 E - Plæneklipper AL-KO - Gratis brugsanvisning og manual

Produkttype	Elektrisk plæneklipper
Mærke	AL-KO
Model	Classic 3.25 E
Strømforsyning	Elektrisk net 230 V / 50 Hz
Motoreffekt	1300 W
Klippebredde	32 cm
Opsamlingsbeholderens kapacitet	25 L
Indstilling af klippehøjde	Central, 3-5 cm
Arbejdsmetoder	Klipping med opsamling, mulighed for mulching (afhængig af version)
Sikkerhedsanordning	Sikkerhedsbøjle (motorstop + klinge), beskyttelsesklap
Kabelklemme	Integreret for at undgå at stikket trækkes ud
Vægt (ca.)	12 kg
Dimensioner (L×B×H) (ca.)	80 × 40 × 30 cm (skakt foldet)
Apparatets kabellængde	Ikke specificeret (brug egnet forlængerledning)
Anbefalet forlængerledning tværsnit	≥ 1,5 mm²
Klingetype	Fladt stål (kan slibes eller udskiftes)
Tilspændingsmoment for klingeskrue	15 Nm +5
Regelmæssig vedligeholdelse	Rengør hus og opsamlingsbeholder, kontroller klinge, ingen vand på motoren
Reparationer	AL-KO kundeservice eller autoriseret værksted
Opbevaring	På et tørt sted, utilgængeligt for børn, stik taget ud

Ofte stillede spørgsmål - Classic 3.25 E AL-KO

Hvordan starter jeg plæneklipperen?

Tryk på Start-knappen på kontaktboksen, træk derefter sikkerhedsbøjlen mod skaftet og hold den. Slip Start-knappen. Plæneklipperen starter.

Hvordan stopper jeg plæneklipperen?

Slip blot sikkerhedsbøjlen. Motoren og klingen stopper automatisk. Vent på at klingen er helt stille, før du foretager dig noget.

Min opsamlingsbeholder fyldes ikke korrekt. Hvad gør jeg?

Kontroller, at græsset er tørt, at beholderens gitter ikke er tilstoppet, og at udløbskanalen er ren. Juster klippehøjden og slib klingen om nødvendigt.

Kan man klippe i regnvejr?

Nej, det er strengt forbudt at bruge plæneklipperen på vådt græs eller i regnvejr. Det medfører risiko for elektrisk stød og beskadiger maskinen.

Hvordan rengør jeg plæneklipperen?

Brug en kost eller en tør klud. Sprøjt aldrig vand på apparatet: vand kan beskadige kontaktboksen og den elektriske motor.

Hvornår skal klingen slibes eller udskiftes?

Så snart klippekvaliteten bliver dårligere, eller klingen er sløv, beskadiget eller ubalanceret. Få den slebet eller udskiftet hos en autoriseret AL-KO-service.

Plæneklipperen vibrerer unormalt. Hvad gør jeg?

Stop straks arbejdet. Kontroller, at klingen ikke er beskadiget eller ubalanceret. Vibrationer kan også skyldes en blokeret forhindring. Tag stikket ud før inspektion.

Hvilken forlængerledning skal jeg bruge?

Brug en udendørs forlængerledning med et tværsnit på mindst 1,5 mm². Fastgør den til kabelklemmen for at undgå, at den trækkes ud.

Kan man klippe på en skråning?

Ja, men kun parallelt med skråningen (fra siden). Overskrid ikke en hældning på 20° og klip aldrig op ad eller ned ad skråningen.

Hvordan opbevarer jeg plæneklipperen efter brug?

Tag stikket ud, fold skaftet ned for at spare plads, og opbevar den på et tørt sted, utilgængeligt for børn og uautoriserede personer.

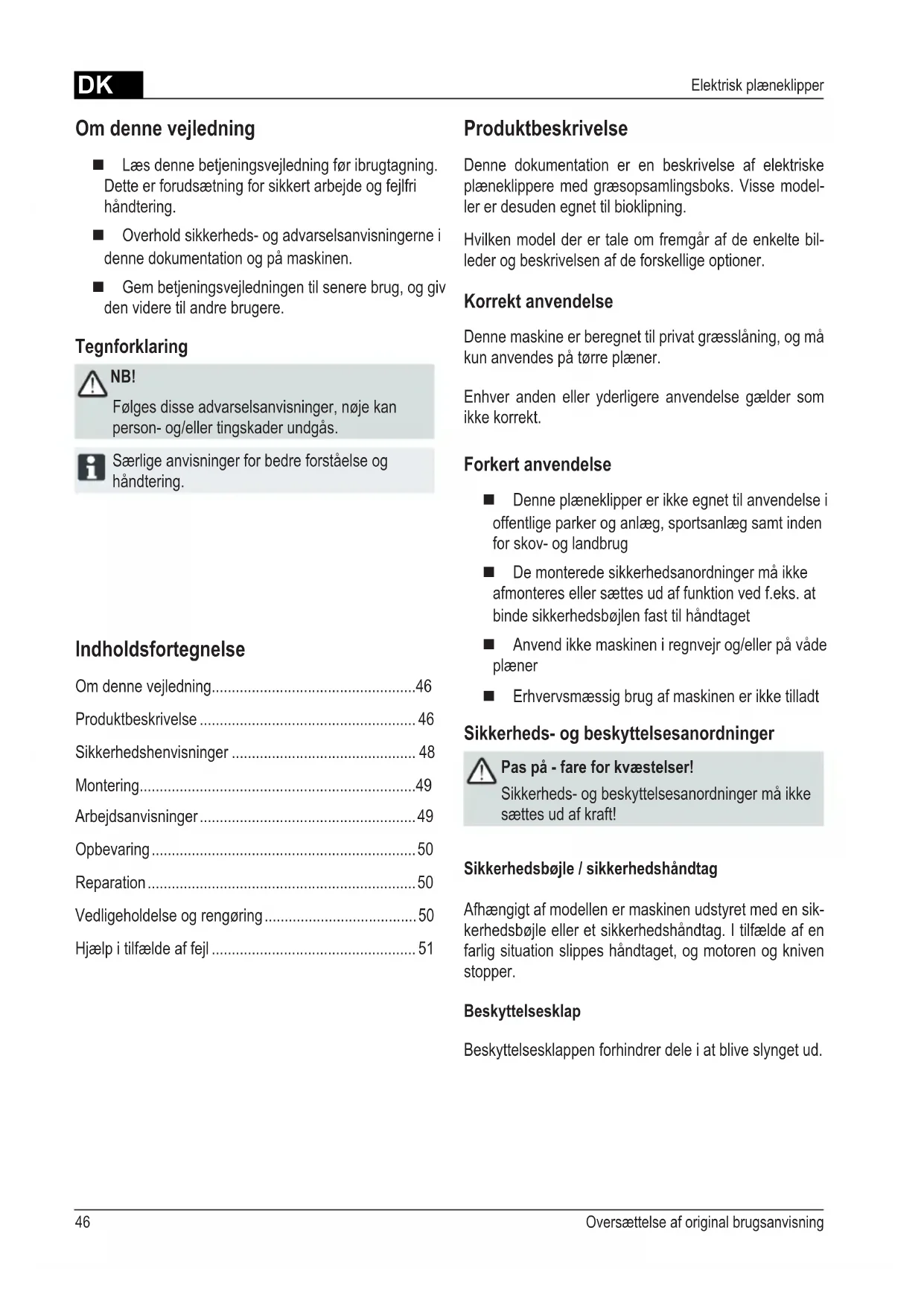

BRUGSANVISNING Classic 3.25 E AL-KO

Læs denne betjeningsvejledning før ibrugtagning. Dette er forudsætning for sikkert arbejde og fejlfri håndtering.
■ Overhold sikkerheds- og advarselsanvisningerne i denne dokumentation og på maskinen.
Gem betjeningsvejledningen til senere brug, og giv den videre til andre brugere.

Tegnforklaring

NB!

Følges disse advarselsanvisninger, nøje kan person- og/eller tingskader undgås.

Om denne vejledning....46

Produktbeskrivelse 46

Sikkerhedshenvisninger 48

Montering....49

Arbejdsanvisninger 49

Opbevaring....50

Reparation....50

Hjælp i tilfælde af fejl 51

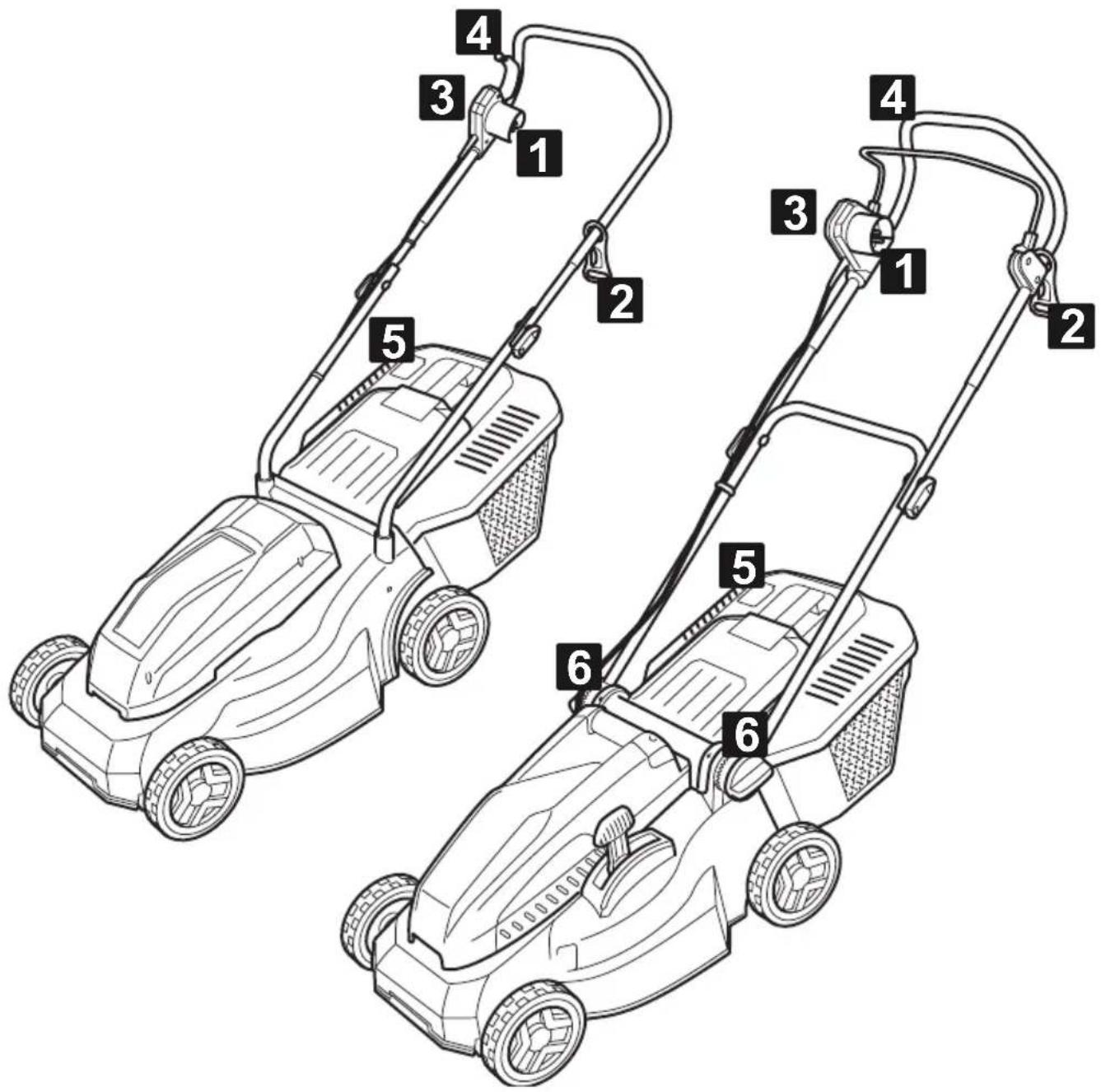

Produktbeskrivelse

Denne dokumentation er en beskrivelse af elektriske plæneklippere med græsopsamlingsboks. Visse modeller er desuden egnet til bioklipning.

Hvilken model der er tale om fremgår af de enkelte billeder og beskrivelsen af de forskellige optioner.

Korrekt anvendelse

Denne maskine er beregnet til privat græsslåning, og må kun anvendes på tørre plæner.

Enhver anden eller yderligere anvendelse gælder som ikke korrekt.

Forkert anvendelse

Denne plæneklipper er ikke egnet til anvendelse i offentlige parker og anlæg, sportsanlæg samt inden for skov- og landbrug
De monterede sikkerhedsanordninger må ikke afmonteres eller sættes ud af funktion ved f.eks. at binde sikkerhedsbøjlen fast til håndtaget
■ Anvend ikke maskinen i regnvejr og/eller på våde plæner
■ Erhvervsmæssig brug af maskinen er ikke tilladt

Sikkerheds- og beskyttelsesanordninger

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Sikkerhedsbøjle / sikkerhedshåndtag

Afhængigt af modellen er maskinen udstyret med en sikkerhedsbøjle eller et sikkerhedshåndtag. I tilfælde af en farlig situation slippes håndtaget, og motoren og kniven stopper.

Beskyttelsesklap

Beskyttelsesklappen forhindrer dele i at blive slynget ud.

	Vigtigt! Vær særligt forsigtig ved håndtering.		Slå altid strømmen fra maskinen før vedligeholdelsesarbejde eller hvis ledningen er beskadiget.
	Læs brugsvejledningen før ibrugtagning!		Risiko for elektrisk stød.
	Vigtigt - fare! Hold hænder og fødder på afstand af skæreværket!		Hold afstand til fareområdet.
	Hold tilslutningsledningen på afstand af kniven.	[BY8K]	Hold uvedkommende personer ude af fareområdet!

Sikkerhedshenvisninger

Ejeren eller brugeren af maskinen er ansvarlig for uheld for andre personer og disses ejendele.

Pas på!

Maskinen og forlængerledningen må kun anvendes i teknisk fejlfri tilstand!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Elektrisk sikkerhed

Pas på - fare på grund af strøm!

Fare ved berøring af spændingsførende dele! Fjern straks stikket fra strømforsyningen, hvis forlængerledningen er blevet beskadiget eller skåret over!

■ Husets netspænding skal være i overensstemmelse med angivelserne om netspænding i de Tekniske Data, anvend ingen anden forsyningsspænding
■ Anvend kun forlængerledninger, der er beregnet til anvendelse udendørs - min. tværsnit 1,5 mm²
■ Beskadigede forlængerledninger må ikke anvendes.
■ Kontrollér forlængerledningens tilstand før hver brug
■ Anvend altid den specielle kabeltrækaflastning til forlængerledningen
■ Hold ledningen væk fra skæreområdet og før den altid væk fra maskinen
Kør aldrig plæneklipperen hen over forlængerledningen
■ Beskyt maskinen mod fugt

Sikkerhedshenvisninger vedr. betjening

Børn og personer, som ikke kender denne brugs-vejledning, må ikke anvende maskinen
■ Overhold de lokale bestemmelser om betjeningspersoners mindstealder
■ Anvend ikke maskinen under påvirkning af alkohol, narkotika eller medicin

■ Kontrollér maskinen for beskadigelser før hver anvendelse, udskift beskadigede dele
■ Undersøg grundigt det græsareal, der skal slås, og fjern alle genstande
■ Bær egnet arbejdstøj:

Lange bukser

Stabilt og skridsikkert fodtøj

■ Sørg altid for at have fast fodfæste under arbejdet
■ Hold uvedkommende personer ude af fareområdet
■ Hold tøj og legemsdele på afstand af skæreværket
■ Arbejd kun ved tilstrækkeligt dagslys eller kunstig belysning
■ Fjern i disse situationer altid stikket fra strømforsyningen, og vent til maskinen står stille:

■ Efter opståede fejl og unormale vibrationer i maskinen

■ Efter kontakt med fremmedlegemer

Undersøg plæneklipperen for beskadigelser efter kontakt med fremmedlegemer. Foretag de nødvendige reparationer, før De starter plæne-klipperen igen.

■ Vær forsigtig, när De vender plæneklipperen eller trækker den imod Dem selv
■ Kør ikke hen over forhindringer (f.eks. grene, træ-rødder)
■ Tøm kun opsamlingsboksen, när motoren står stille
■ Sluk motoren, hvis der køres hen over arealer, der ikke skal slås
■ Løft eller bær aldrig maskinen, mens motoren kører
■ Lad ikke maskinen være uden opsyn, når den er klar til drift

Montering

Se den vedlagte monteringsvejledning.

Vigtigt!

Maskinen må først anvendes efter komplet montering!

Montering af græsopsamlingsboksen

Græsopsamlingsboksen må kun afmonteres eller monteres, når motoren er slukket og kniven står stille.

1. Løft beskyttelsesklappen, og placér græsopsamlingsboksen i holderne.

Tømning af græsopsamlingsboksen 5

1. Løft beskyttelsesklappen.
2. Frigør græsopsamlingsboksen, og træk den bagud og ud.
3. Tøm boksen.
4. Løft beskyttelsesklappen, og placér græsopsamlingsboksen i holderne igen.

Strømtislutning

1. Sæt stikket fra plæneklipperens tilslutningsledning i afbryder-stik-kombinationen 1.
2. Sørg for at sikre tilslutningsledningen med kabeltrækaflastning 2.

Løkken på ledningen skal være så lang, at kabeltrækaflastningen kan glide fra den ene side til den anden.

Start af motoren

Plæneklipperen må kun startes på en jævn undergrund, ikke i højt græs. Undergrunden skal være fri for fremmedlegemer som f.eks. sten. Løft ikke plæneklipperen, når den startes.

1. Tryk startknappen på afbryder-stik-kombinationen ind 3.
2. Træk sikkerhedsbøjlen / sikkerhedshåndtaget mod håndtaget, og hold fast 4.
3. Slip startknappen.

Standsning af motoren

1. Slip sikkerhedsbøjlen / -håndtaget.
2. Vent til kniven står stille.

Arbejdsanvisninger

Overhold de lokale bestemmelser vedr. brug af plæneklippere.

■ Undersøg grundigt det græsareal, der skal slås - fjern alle genstande
■ Anvend kun plæneklipperen, når der ikke opholder sig uvedkommende personer i nærheden
■ Arbejd ikke under dårlige sigtforhold
Arbejd kun i gå-tempo
■ Anvend ikke plæneklipperen, hvis kniven er sløv
■ Kør ikke hen over forhindringer (f.eks. grene, trærødder)
■ Slå altid på tværs af skråninger.
Slå aldrig lige op og ned, og anvend ikke plæne-klipperen på skråninger med en hældning på mere end 20°
Vær særligt forsigtig, när der skiftes retning på en skråning

Gode råd om græsslåning

■ Start græsslåningen så tæt på strømtilslutningsstedet som muligt 6
■ Træk altid kun forlængerledningen hen over det areal, der allerede er slået
- Indstil skærehøjden, så den bliver på mellem 3 og 5 cm. Slå dog aldrig græsset, så mere end halvdelen af dets længde bliver slået
Plæneklipperen må ikke overbelastes! Hvis motoromdrejningstallet falder mærkbart på grund af langt, tungt græs, skal skærehøjden øges og græsset slås af flere omgange
Slå græs om morgenen eller sent på eftermiddagen for at undgå, at den nyslåede plæne tørrer ud
Slå græset to gange om ugen i perioder, hvor det vokser meget, og tilsvarende sjældnere i tørre perioder

Opbevaring

■ Tag altid netstikket ud inden opbevaring
■ Klap overhåndtaget ned for at spare plads
■ Opbevar maskinen tørt og utilgængeligt for børn og uvedkommende personer

Reparation

■ Reparationer må kun udføres af AL-KO-service-værksteder og autoriserede fagfolk
For at undgå ubalance må skæreværktøjet og fastgørelsesboltene kun udskiftes sætvist

Før alle vedligeholdelses- og rengøringsarbejder skal netstikket altid tages ud! Brug altid arbejdshandsker, når der udføres vedligeholdelses- og rengøringsarbejde på kniven! Hvis kniven ikke er rigtigt afbalanceret, kan det føre til kraftige vibrationer og beskadigelse af plæneklipperen.

■ Kontrollér regelmæssigt, at græsopsamleren fungerer korrekt og ikke er slidt.
Rengør plæneklipperen grundigt med en kost eller en klud efter anvendelse. Snavs, som ikke fjernes fra undersiden af plæneklipperen, kan forringe dens funktion.
■ Sprøjt ikke vand på maskinen! Indtrængende vand kan ødelægge afbryder-stik-kombinationen samt elmotoren.
■ Kontrollér regelmæssigt kniven for beskadigelser. En sløv eller beskadiget kniv må kun slibes / udskiftes af et AL-KO-serviceværksted eller af autorisere-de fagfolk. En nysleben kniv skal være afbalanceret Tilspændingsmoment for knivbolten 15 Nm +5

Vigtigt!

Kniv og motoraksel må ikke rettes ud!

Efter udført vedligeholdelsesarbejde på isolerede dele (f.eks. udskiftning af kniv) skal isolationsmodstanden testes iht. direktivet VDE 701.

■ Sagkyndig kontrol er nødvendig i følgende situationer:

■ Efter påkørsel af en forhindring
Hvis motoren pludseligt går i stå
Hvis kniven er bøjet
Hvis motorakslen er bøjet

Hjælp i tilfælde af fejl

Fejl Mulig årsag Udbedring
Motoren kører ikke Manglende strømfor-syning	Kontrollér sikringen i huset / forlængerledningen.
	Ledning defekt	Kontakt et AL-KO-serviceværksted / autoriserede fagfolk.
	Kniven blokerer	Rengør udkastkanalen / kabinettet. Kniven skal kunne dreje frit.Start plæneklipperen på lavere græs eller på den nyslåede plæne, justér skærehøjden.
Motoreffekten svigter For meget græs i udkastkanalen eller kabinettet	Rengør udkastkanalen / kabinettet.Justér skærehøjden.
	Sløv kniv Kontakt et AL-KO-serviceværksted eller autoriserede fag-folk, og få slebet / udskiftet kniven.
Græsopsamlingsboksen fyldes ikke tilstrækkeligt	Plænen er fugtig Lad plænen tørre.
	Græsopsamlingsboksen er stoppet	Rengør græsopsamlingsboksens rist.
	For meget græs i udkastkanalen eller kabinettet	Rengør udkastkanalen / kabinettet.Justér skærehøjden.
	Sløv kniv Kontakt et AL-KO-serviceværksted eller autoriserede fag-folk, og få slebet / udskiftet kniven.

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel eller du ikke selv kan udbedre den.
