Classic 3.25 E - Mașină de tuns iarba AL-KO - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului Classic 3.25 E AL-KO în format PDF.
| Tip produs | Mașină de tuns iarbă electrică |
| Marcă | AL-KO |
| Model | Classic 3.25 E |
| Alimentare | Electrică rețea 230 V / 50 Hz |
| Putere motor | 1300 W |
| Lățime de tăiere | 32 cm |
| Capacitate coș colector | 25 L |
| Reglaj înălțime tăiere | Central, 3-5 cm |
| Moduri de lucru | Tuns cu coș, mulcire posibilă (în funcție de versiune) |
| Dispozitiv de siguranță | Etrier de siguranță (oprire motor + lamă), clapetă de protecție |
| Colier de fixare cablu | Integrat pentru a evita deconectarea |
| Greutate (aproximativ) | 12 kg |
| Dimensiuni (L×l×H) (aproximativ) | 80 × 40 × 30 cm (mâner rabatat) |
| Lungime cablu aparat | Nespecificat (utilizați prelungitor adecvat) |
| Secțiune prelungitor recomandată | ≥ 1,5 mm² |
| Tip lamă | Oțel plat (ascuțită sau înlocuibilă) |
| Cuplu de strângere șurub lamă | 15 Nm +5 |
| Întreținere regulată | Curățare carcasă și coș, verificare lamă, fără apă pe motor |
| Reparații | Service after-sales AL-KO sau atelier autorizat |
| Depozitare | În loc uscat, la îndemâna copiilor, priză deconectată |
Întrebări frecvente - Classic 3.25 E AL-KO
Întrebările utilizatorilor despre Classic 3.25 E AL-KO
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba în format PDF gratuit! Găsiți manualul dvs. Classic 3.25 E - AL-KO și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. Classic 3.25 E mărcii AL-KO.

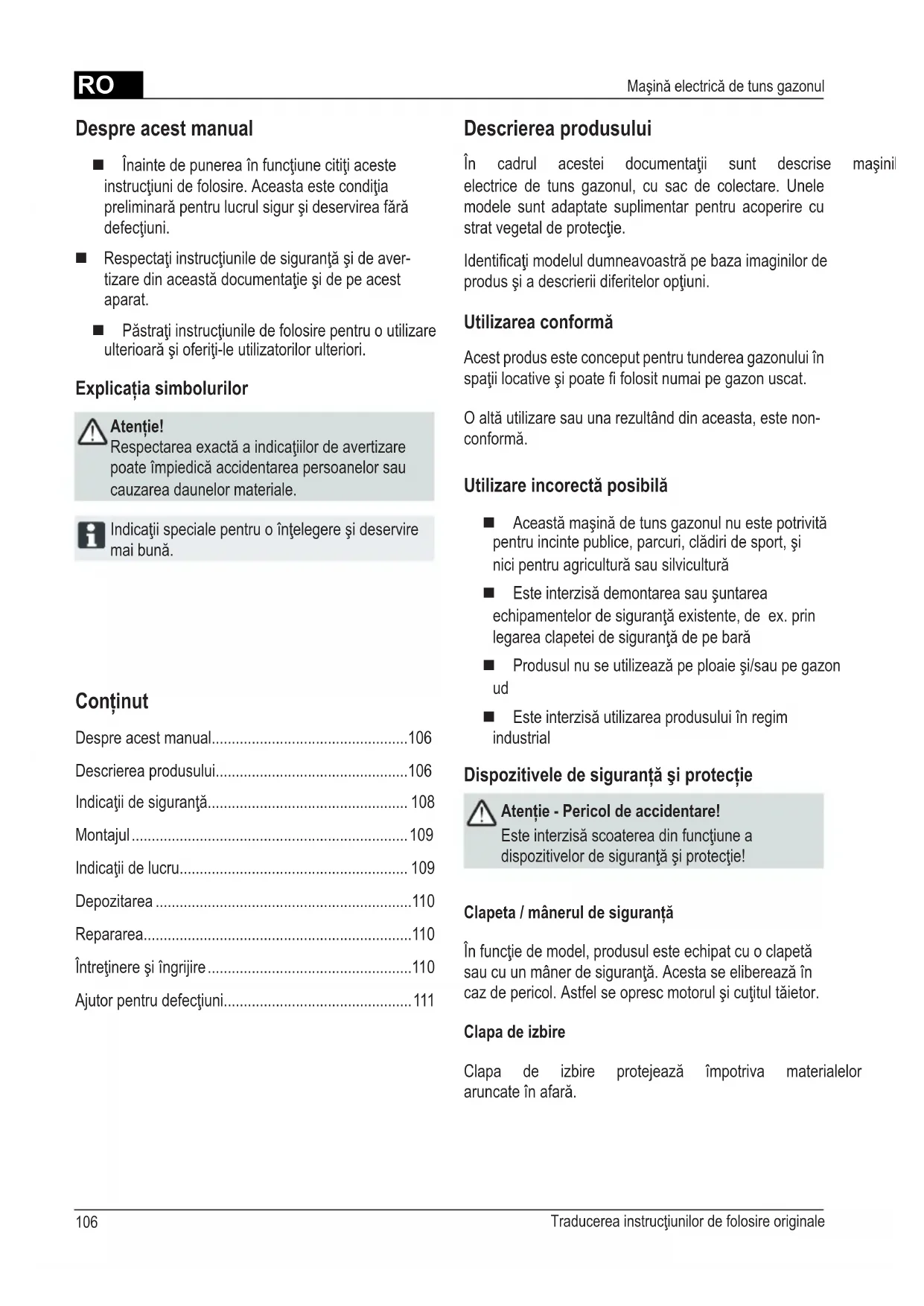

MANUAL DE UTILIZARE Classic 3.25 E AL-KO
Înainte de punerea în funcțiune citiți aceste instrucțiuni de folosire. Aceasta este condiția preliminară pentru lucrul sigur și deservirea fără defectiuni.
■ Respectați instrucțiunile de siguranță și de avertizare din această documentație și de pe acest aparat.
Păstrați instrucțiunile de folosire pentru o utilizare ulterioară și oferiți-le utilizatorilor ulteriori.
Explicația simbolurilor
Atentie!
Respectarea exactă a indicatilor de avertizare poate împiedică accidentarea persoanelor sau cauzarea daunelor materiale.
Indicații speciale pentru o înțelegere și deservire mai bună.
Continut
Despre acest manual....106
Descrierea produsului....106
Indicații de siguranță.... 108
Montajul....109
Indicatii de lucru.... 109
Depozitarea 110
Repararea....110
Întreținere și îngrijire....110
Ajutor pentru defectiuni....111

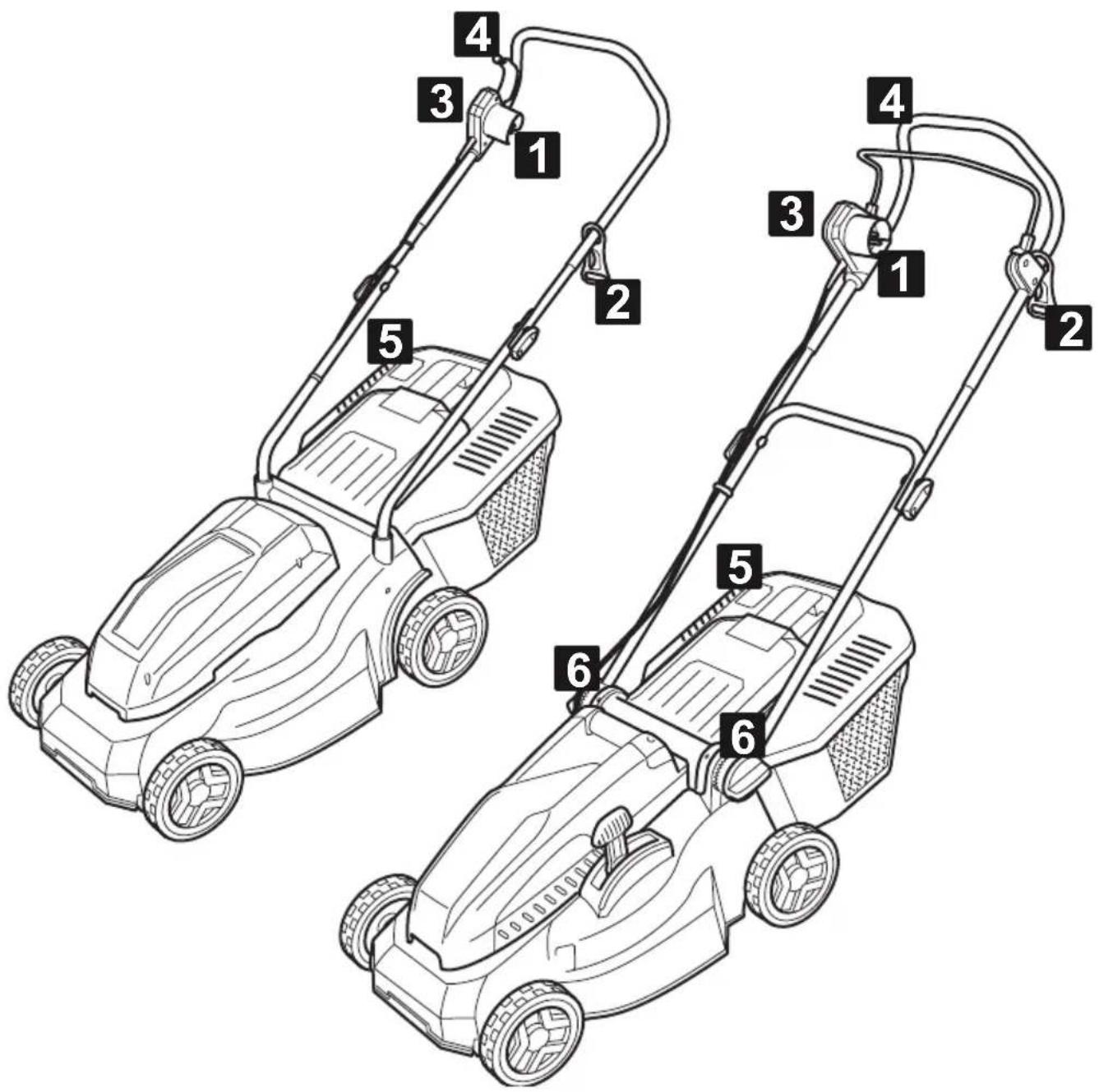

Descrierea produsului
În cadrul acestei documentații sunt descrise mașini electrice de tuns gazonul, cu sac de colectare. Unele modele sunt adaptate suplimentar pentru acoperire cu strat vegetal de protecție.
Identificați modelul dumneavoastră pe baza imaginilor de produs și a descrierii diferitelor opțiuni.
Utilizarea conformă
Acest produs este conceput pentru tunderea gazonului în spații locative și poate fi folosit numai pe gazon uscat.
O altă utilizare sau una rezultând din aceasta, este non-conformă.
Utilizare incorrectă posibilă
■ Această mașină de tuns gazonul nu este potrivită pentru incinte publice, parcuri, clădiri de sport, și nici pentru agricultură sau silvicultură
Este interzisă demontarea sau șuntarea echipamentelor de siguranță existente, de ex. prin legarea clapetei de siguranță de pe bară
■ Produsul nu se utilizează pe ploaie și/sau pe gazon ud
■ Este interzisă utilizarea produsului în regim industrial
Dispozitivele de siguranță și protectie
Atentie - Pericol de accidentare!
Este interzisă scoaterea din funcțiune a dispozitivelor de siguranță și protectie!
Clapeta / mânerul de siguranță
În funcție de model, produsul este echipat cu o clapetă sau cu un mâner de siguranță. Acesta se eliberează în caz de pericol. Astfel se opresc motorul și cuțitul tăietor.
Clapa de izbire
Clapa de izbire protejează împotriva materialelor aruncate în afară.
Simbolurile de pe aparat
 | Atenție! Atenție sporită la manevrare. |  | Aparatul se decuplează întotdeauna de la rețea înaintea lucrărilor de întreținere sau dacă este deteriorat cablul. |
 | Citiți instrucțiunea de utilizare înaintea punerii în funcțiune! |  | Risc de șoc electric. |
 | Atenție pericol! Mâinile și picioarele se țin la distanță de dispozitivul de tăiere! |  | Se păstrează distanța față de zona de pericol. |
 | Cablul de conexiune se ține la distanță de cuțitele tăietoare. |  | Nu se admit terți în zona periculoasă! |
Indicații de siguranță
Conducătorul utilajului sau utilizatorul acestuia răspunzător pentru accidentarea altor persoane și pentru pagubele materiale produse.
Atentie!
Produsul și cablul prelungitor pot fi folosite numai în stare tehnică perfectă!
Este interzisă scoaterea din funcțiune a dispozitivelor de siguranță și protectie!
Atentie - Pericol de rănire!
Este interzisă scoaterea din funcțiune a dispozitivelor de siguranță și protectie!
Siguranța electrică
Atentie - Pericol de electrocutare!
Pericol prin atingerea pieselor aflate sub tensiune! Dacă este deteriorat sau tăiat cablul prelungitor, atunci acesta se întrerupe imediat de la rețea!
Tensiunea electrică de rețea a locuinței trebuie să corespundă datelor privind tensiunea de rețea din Datele Tehnice, nu se folosește altă tensiune de alimentare
Se folosesc numai cabluri de alimentare concepute pentru utilizarea în aer liber - sectiunea minimă 1,5 mm²
Este interzisă utilizarea cablurilor prelungitoare deteriorate sau fărâmicioase
■ Controlați starea cablului prelungitor înaintea fiecărei puneri în funcțiune
■ Pentru cablul prelungitor se foloseşte întotdeauna distanțierul de protecție la întindere
Cablul se ține la distanță de zona de tăiere și se înlătură în permanență din fața aparatului
Este interzisă trecerea cu mașina de tuns gazonul peste cablul prelungitor
■ Aparatul se protejează de umezeală
Indicații de siguranță pentru deservire
Nu au voie să folosească aparatul copii și persoanele care nu cunosc aceste instrucțiuni de utilizare
Se respectă reglementările locale privind vârsta minimă a persoanei operatoare
este
Aparatul nu va fi mânuit/deservit sub influența alcoolului, drogurilor sau medicamentelor
Înaintea fiecărei utilizări se verifică aparatul dacă este deteriorat, componentele deteriorate se înlocuiesc
Se verifică complet și cu atenție terenul supus tunderii, se îndepărtează toate corpurile străine
■ Se poartă îmbrăcăminte de lucru practică:
Pantaloni lungi
Încălțăminte solidă și cu aderență sporită
■ Se asigură stabilitatea pe durata lucrului
■ Nu se admit terți în zona periculoasă
■ Corpul, membrele și îmbrăcămintea se țin la distanță față de dispozitivul de tăiere
■ Se lucrează numai cu lumină naturală sau artificială suficientă
■ Ștecărul se decuplează întotdeauna de la rețea și se așteaptă oprirea aparatului:
după apariția defectiunilor sau a vibrațiilor neobișnuite ale aparatului
înaintea înlăturării blocajelor
înaintea înlăturării astupărilor
după contactul cu corpuri străine
i
După contactul cu corpuri străine trebuie să verificați dacă este deteriorată mașina de tuns gazonul. Realizați reparațiile necesare înaintea repornirii și utilizării mașinii de tuns gazonul.
■ Acordati atenție sporită la întoarcerea mașinii de tuns gazonul sau la tragerea către sine a acesteia
■ Nu se tunde peste obstacole (de ex. ramuri, rădăcini de copac)
■ Materialul tocat se îndepărtează numai cu motorul oprit
■ Motorul se opreşte dacă se traversează o zonă care nu trebuie tunsă
Este interzisă ridicarea sau purtarea aparatului cu motorul în funcțiune
■ Utilajul gata de funcționare nu se lasă nesupravegheat
Montajul
Se respectă instrucțiunea de montaj alăturată.
Atentie!
Aparatul poate fi utilizat numai după montarea completă!
Ataşarea sacului de colectare a gazonului
Atentie - Pericol de accidentare!
Sacul de colectare a gazonului se detașează sau atașează numai cu motorul scos din funcțiune și cu cuțitul tăietor oprit.
- Se ridică clapa de izbire, iar sacul de colectare a gazonului se suspendă de suport.
Golirea sacului de colectare a gazonului 5
- Se ridică clapa de izbire.
- Se decuplează sacul de colectare a gazonului și se detașează înapoi.
- Se goleşte sacul de colectare a gazonului.
- Se ridică clapa de izbire, iar sacul de colectare a gazonului se suspendă, din nou, de suport.
Realizarea conexiunii la rețea
- Se introduce stecărul, de la cablul de conectare a aparatului, în combinația întrerupător - stecăr 1.
- Se asigură cablul de conectare a aparatului cu distanțier de protecție la întindere 2. Bucla cablului de rețea trebuie să fie numai atât de lungă, încât distanțierul de protecție la întindere poate glisa de pe o parte pe cealaltă.
Pornirea motorului
Maşina de tuns gazonul se porneşte numai nivelat și nu în iarbă înaltă. Solul trebuie să fie liber de corpuri străine, ca de ex. pietre. Pentru pornire nu se ridică maşina de tuns iarba.
- Se ține apăsatbutonul de start al întrerupătorului -ștecărului 3.
- Clapeta / mânerul de siguranță se trage înspre bară și se ține fixat 4.
- Se eliberează butonul de start.
Oprirea motorului
- Se eliberează clapeta / mânerul de siguranță.
- Se așteaptă oprirea cuțitului tăietor.
Indicații de lucru
Se respectă reglementările locale pentru deservirea mașinilor de tuns gazonul.
Se verifică complet și cu atenție terenul supus tunderii - se îndepărtează toate corpurile străine
Se tunde numai când nu se mai află terți în zona de lucru
■ Se lucrează numai dacă vizibilitatea este bună
■ Aparatul se ghidează numai la viteza paşilor
■ Se tunde numai cu cuțite de tăiere ascuțite
Nu se tunde peste obstacole (de ex. ramuri, rădăcini de copac)
■ Dacă suprafața este înclinată, atunci se tunde numai oblic față de pantă.
Maşina de tuns gazonul nu se deplasează în sus și în jos, sau pe pante cu o înclinație mai mare de 20°
Dacă se schimbă direcția de lucru, atunci se acordă o atenție crescută la înclinație
Recomandări pentru tunderea gazonului
■ Se începe cu cosirea cât mai aproape de pr 6
■ Cablul prelungitor se dispune întotdeauna pe suprafața gazonului tunsă deja
Înălțimea de tăiere să rămână constantă 3–5 cm, nu se tunde mai mult de jumătatea înălțimii gazonului
Nu suprasolicitați mașina de tuns gazonul! Dacă se observă scăderea accentuată a turației motorului din cauza ierbii lungi, grele, atunci se mărește înălțimea de tăiere și se tunde de mai multe ori
p. Sareunde în orele dimineții sau după-amiaza târziu, pentru a proteja de uscare gazonul proaspăt tuns
Pe durata fazei de creștere pronunțată se tunde de două ori pe săptămână, în intervalele cu ploaie redusă se tunde mai rar
Depozitarea
■ Aparatul se depozitează întotdeauna cu ștecărul de rețea scos
■ Bara superioară se rabatează pentru depozitarea ergonomică
■ Aparatul se depozitează uscat și inaccesibil copiilor și persoanelor neautorizate
Repararea
■ Operațiile de reparație pot fi realizate numai la unitățile de service AL-KO și de unitățile specializate și autorizate
■ Pentru a evita o dezechilibrare, instrumentele de tăiere și bolțurile de fixare se pot înlocui numai în seturi
Întreținere și îngrijire
Atentie - Pericol de accidentare!
Se scoate stecărul de rețea înaintea oricăror lucrări de întreținere și mentenanță! Se poartă întotdeauna mănuși de lucru pe durata lucrărilor de întreținere și mentenanță asupra cuțitului tăietor! Cuțitele tăietoare neechilibrate produc vibrații puternice și avariază produsul.
Dispozitivul de colectare a ierbii se verifică în mod regulat dacă funcționează și dacă prezintă uzură
- După tunderea gazonului, aparatul se curăță temeinic cu o măturică sau cu o cârpă. Murdăriile neîndepărtate de pe partea inferioară a aparatului pot afecta funcționarea
Aparatul nu se stropește cu apă! Apa infiltrată poate distruge atât combinația întrerupător - ștecăr, cât și electromotorul
Cuțitul tăietor se verifică în mod regulat dacă prezintă deteriorări. Cuțitele tăietoare tocite sau deteriorate se acut / înlocuiesc numai la o reprezentanță AL-KO sau la un atelier de specialitate autorizat. Cuțitele tăietoare ascuțite ulterior trebuie echilibrate Cuplul de strângere al şurubului de cuțit 15 Nm +5
Atentie!
Este interzisă alinierea cuțitului și a arborelui de motor!
După lucrările de întreținere asupra componentelor de izolație (de ex. înlocuirea cuțitului tăietor) este necesară realizarea unei verificări a izolației de protecție, conform directivei VDE 701.
■ Este necesară verificarea de specialitate:
■ după deplasarea peste un obstacol
la oprirea imediată a motorului
■ dacă cuțitul tăietor este îndoit
■ dacă arborele de motor este îndoit
Ajutor pentru defectiuni
| Defecțiune Cauza probabilă Remediere | ||
| Motorul nu funcționează Lipsă | alimentare cu curent electric | Se verifică siguranța locuinței / cablul prelungitor. |
| Cablul aparatului este defect | Se consultă unitatea de service AL-KO / unitatea de specialitate autorizată. | |
| Cuțit de tăiere blocat | Se curăță canalul de eliminare / carcasa, cuțitul tăietor trebuie să fie ușor de rotit.Se pornește pe iarbă mai scurtă sau pe o suprafață tunsă deja, se reglează înăltțimea de tăiere. | |
| Puterea motorului este redusă | Exces de iarbă în canalul de eliminare sau în carcasa | Se curăță canalul de eliminare / carcasa.Se corectează înăltțimea de tăiere. |
| Cuțitul de tăiere este tocit Se consultă unitatea de service AL-KO sau unitatea de specialitate autorizată și se ascute / înlocuiește cuțitul de tăiere. | ||
| Cutia de colectare a ierbii nu se umple suficient | Gazonul este umed Se lasă gazonul la uscat. | |
| Cutia de colectare a ierbii este înfundată | Se curăță grătarul cutiei de colectare a ierbii. | |
| Exces de iarbă în canalul de eliminare sau în carcasa | Se curăță canalul de eliminare / carcasa.Se corectează înăltțimea de tăiere. | |
| Cuțitul de tăiere este tocit Se consultă unitatea de service AL-KO sau unitatea de specialitate autorizată și se ascute / înlocuiește cuțitul de_tăiere. | ||
Pentru defectele care nu sunt listate în acest tabel, sau pe care nu le puteți remedia singur, vă rugăm să contactați serviciul nostru pentru clienti.
