Classic 3.25 E - Gräsklippare AL-KO - Gratis bruksanvisning och manual

Produkttyp	Elektrisk gräsklippare
Märke	AL-KO
Modell	Classic 3.25 E
Strömförsörjning	Nätansluten 230 V / 50 Hz
Motoreffekt	1300 W
Klippbredd	32 cm
Uppsamlingskorgens kapacitet	25 L
Höjdjustering	Central, 3-5 cm
Arbetslägen	Klippning med korg, mulching möjlig (enligt version)
Säkerhetsanordning	Säkerhetsbygel (motor- + bladstopp), skyddslucka
Kabelklämma	Inbyggd för att förhindra urkoppling
Vikt (ungefär)	12 kg
Mått (L×B×H) (ungefär)	80 × 40 × 30 cm (handtag nedfällt)
Apparatens kabellängd	Ej specificerad (använd lämplig förlängningssladd)
Rekommenderad kabelarea	≥ 1,5 mm²
Bladtyp	Platt stål (slipbart eller utbytbart)
Åtdragningsmoment för bladskruv	15 Nm +5
Regelbundet underhåll	Rengöring av hus och korg, bladkontroll, inget vatten på motorn
Reparationer	AL-KO kundtjänst eller auktoriserad verkstad
Förvaring	På torr plats, utom räckhåll för barn, stickkontakten urdragen

Vanliga frågor - Classic 3.25 E AL-KO

Hur startar man gräsklipparen?

Tryck på Start-knappen på strömbrytaren, dra sedan säkerhetsbygeln mot handtaget och håll den kvar. Släpp Start-knappen. Gräsklipparen startar.

Hur stoppar man gräsklipparen?

Släpp helt enkelt säkerhetsbygeln. Motorn och bladet stannar automatiskt. Vänta tills bladet stannat helt innan du gör något.

Min uppsamlingskorg fylls inte ordentligt. Vad gör jag?

Kontrollera att gräset är torrt, att korggallret inte är igensatt och att utkastkanalen är ren. Justera klipphöjden och slipa bladet om det behövs.

Kan man klippa i regnväder?

Nej, det är strängt förbjudet att använda gräsklipparen på vått gräs eller i regn. Det medför risk för elektriska stötar och skadar maskinen.

Hur rengör man gräsklipparen?

Använd en borste eller torr trasa. Spruta absolut inte vatten på apparaten: vatten kan skada strömbrytaren och elmotorn.

När ska man slipa eller byta bladet?

Så snart klippkvaliteten försämras eller bladet är slött, skadat eller obalanserat. Låt det slipas eller bytas av en auktoriserad AL-KO-verkstad.

Gräsklipparen vibrerar onormalt. Vad gör jag?

Stoppa omedelbart arbetet. Kontrollera att bladet inte är skadat eller obalanserat. Vibrationer kan också orsakas av ett blockerat hinder. Dra ur stickkontakten före inspektion.

Vilken förlängningssladd ska användas?

Använd en utomhusförlängningssladd med en area på minst 1,5 mm². Fäst den i kabelklämman för att förhindra att den kopplas ur.

Kan man klippa i lutning?

Ja, men endast parallellt med lutningen (i sidled). Överskrid inte en lutning på 20° och klipp aldrig rakt uppför eller nedför.

Hur förvarar man gräsklipparen efter användning?

Dra ur stickkontakten, fäll ner handtaget för att minska utrymmesbehovet och förvara den på en torr plats, utom räckhåll för barn och obehöriga.

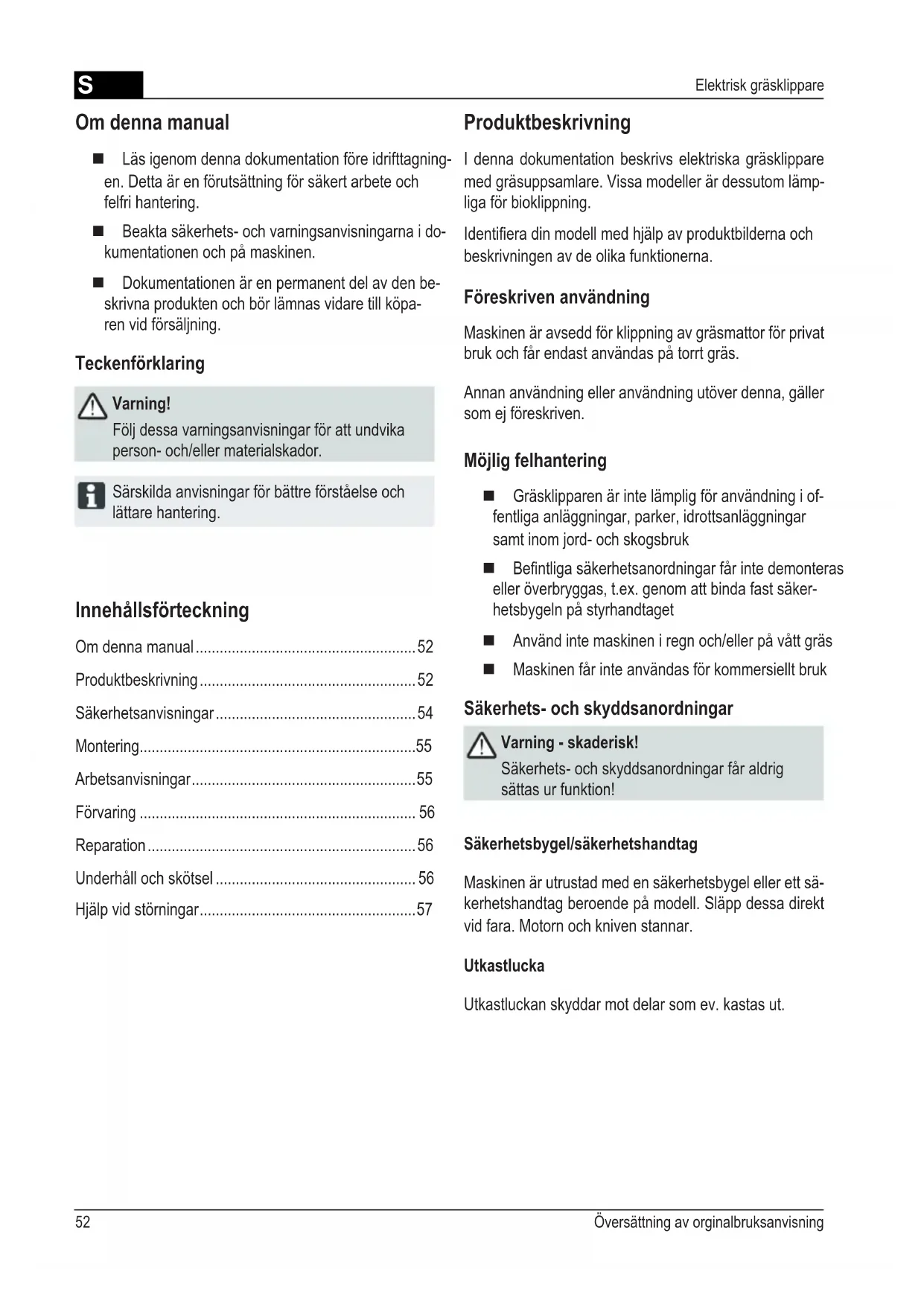

BRUKSANVISNING Classic 3.25 E AL-KO

Läs igenom denna dokumentation före idrifttagningen. Detta är en förutsättning för säkert arbete och felfri hantering.
■ Beakta säkerhets- och varningsanvisningarna i dokumentationen och på maskinen.
■ Dokumentationen är en permanent del av den beskrivna produkten och bör lämnas vidare till köparen vid försäljning.

Teckenförklaring

Varning!

Följ dessa varningsanvisningar för att undvika person- och/eller materialskador.

Särskilda anvisningar för bättre förståelse och lättare hantering.

Innehållsförteckning

Om denna manual....52

Produktbeskrivning 52

Säkerhetsanvisningar....54

Montering....55

Arbetsanvisningar....55

Förvaring 56

Reparation 56

Underhåll och skötsel 56

Hjälp vid störningar....57

Produktbeskrivning

I denna dokumentation beskrivs elektriska gräsklippare med gräsuppsamlare. Vissa modeller är dessutom lämpliga för bioklippning.

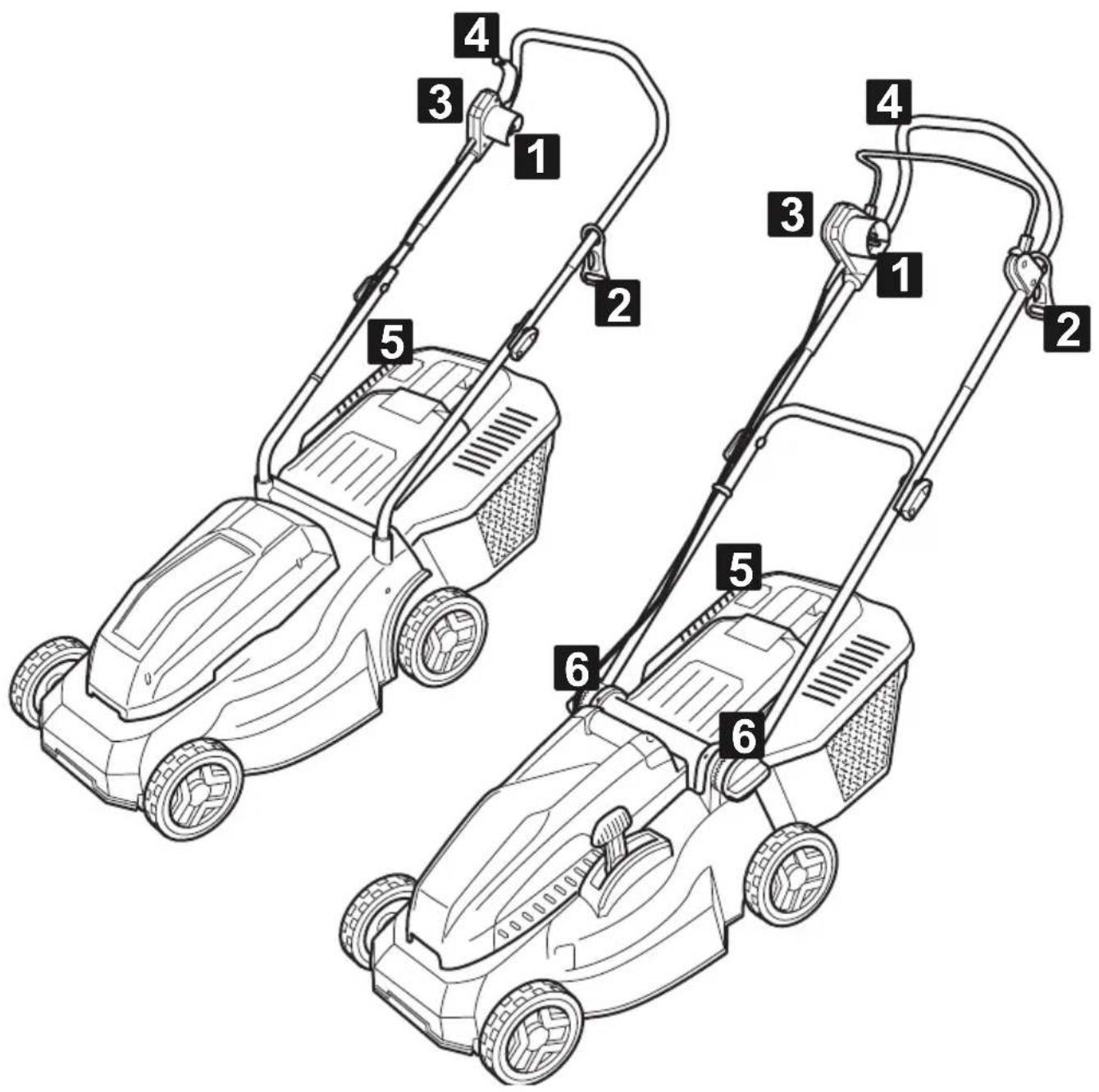

Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika funktionerna.

Föreskriven användning

Maskinen är avsedd för klippning av gräsmattor för privat bruk och får endast användas på torrt gräs.

Annan användning eller användning utöver denna, gäller som ej föreskriven.

Möjlig felhantering

Gräsklipparen är inte lämplig för användning i offentliga anläggningar, parker, idrottsanläggningar samt inom jord- och skogsbruk
Befintliga säkerhetsanordningar får inte demonteras eller överbryggas, t.ex. genom att binda fast säkerhetsbygeln på styrhandtaget
■ Använd inte maskinen i regn och/eller på vått gräs
■ Maskinen får inte användas för kommersiellt bruk

Säkerhets- och skyddsanordningar

Varning - skaderisk!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion!

Säkerhetsbygel/säkerhetshandtag

Maskinen är utrustad med en säkerhetsbygel eller ett säkerhetshandtag beroende på modell. Släpp dessa direkt vid fara. Motorn och kniven stannar.

Utkastlucka

Utkastluckan skyddar mot delar som ev. kastas ut.

	Varning! Se upp vid hanteringen. Koppla bort mask		från elnätet före underhålls-arbeten eller vid skadad kabel.
	Läs bruksanvisningen före idrifttagningen!		Risk för elektriska stötar.
	Varning - fara! Håll händer och fötter borta från klippaggregatet!		Håll avstånd till riskområdet.
	Håll anslutningsledningen borta från knivarna.		Håll tredje part borta från riskområdet!

Tänk på att den som använder maskinen är ansvarig för skador som drabbar andra personer och deras egendom.

Varning!

Maskinen och förlängningskabeln får endast användas om de är tekniskt felfria!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion!

Varning - skaderisk!

Säkerhets- och skyddsanordningar får aldrig sättas ur funktion!

Elektrisk säkerhet

Varning - fara pga ström!

Fara pga kontakt med spänningsförande delar! Dra omedelbart ut kontakten ur eluttaget, om förlängningskabeln är skadad eller av!

■ Fastighetens nätspänning måste stämma överens med uppgifterna om nätspänning i tekniska data. Använd inte en annan försörjningsspänning
Använd bara förlängningskablar som är avsedda för utomhusbruk - minsta area 1,5 mm ^2
■ Skadade eller sköra förlängningskablar får inte användas
■ Kontrollera förlängningskabeln före varje idrifttagning
■ Använd alltid den speciella kabeldragavlastningen för förlängningskabeln
Håll alltid bort kabeln från klippområdet och från maskinen
Kör inte över förlängningskabeln med gräsklipparen
■ Skydda maskinen mot fukt

■ Barn och personer, som inte har läst bruksanvisningen, får inte använda maskinen
■ Beakta lokala bestämmelser beträffande användarens lägsta tillåtna ålder
■ Använd inte maskinen om du är påverkad av alkohol, droger eller medicin
■ Kontrollera maskinen beträffande skador före varje

användning och byt ut skadade delar

■ Kontrollera terrängen som ska klippas noggrant. Ta bort alla främmande föremål
■ Använd lämpliga arbetskläder:
Långbyxor
■ Stadiga och halkfria skor
■ Stå alltid stadigt och säkert
■ Håll tredje part borta från riskområdet
Håll kroppen, lemmar och kläder borta från klippaggregatet

Arbeta endast i dagsljus eller i bra artificiell belysning

Dra alltid ut kontakten ur eluttaget och vänta tills maskinen stannar:

■ vid störningar eller kraftig vibration på maskinen
innan du tar bort blockeringar
innan du åtgärdar igentäppningar
■ efter kontakt med främmande föremål

Sök efter skador på gräsklipparen efter kontakt med främmande föremål. Genomför nödvändig reparation innan du startar och använder gräsklipparen på nytt.

• Var särskilt uppmärksam när du vänder gräsklipparen eller när du drar den mot dig
  ■ Klipp inte över hinder (t.ex. kvistar, trädrötter)
  ■ Ta endast bort klippmaterial vid stillastående motor
  ■ Stäng av motorn, om en annan yta än den som ska klippas korsas
  ■ Lyft eller bär aldrig maskinen med motorn gående
  ■ Håll alltid den startklara maskinen under uppsikt

Montering

Beakta den bifogade monteringsanvisningen.

Varning!

Maskinen får först användas när den är komplett monterad!

Fästa gräsuppsamlare

Varning - skaderisk!

Ta bort eller fäst gräsuppsamlaren endast vid avstängd motor och stillastående kniv.

1. Lyft utkastluckan och fäst gräsuppsamlaren i hållarna.

Tömma gräsuppsamlare 5

1. Lyft utkastluckan.
2. Lossa gräsuppsamlaren och ta bort den bakåt.
3. Töm gräsuppsamlaren.
4. Lyft utkastluckan och fäst gräsuppsamlaren i hållarna igen.

Nätanslutning

1. Sätt in elkontakten för maskinens anslutningsledning i brytare-kontakt-kombinationen 1.
2. Säkra maskinens anslutningsledning med kabeldragavlastningen 2. Elkabelns ögla måste vara så stor att kabeldragavlastningen kan glida från den ena sidan till den andra.

Starta motor

Gräsklipparen får bara startas på jämn mark och inte i högt gräs. Marken måste vara fri från främmande föremål, som t.ex. stenar. Lyft inte gräsklipparen för att starta den.

1. Tryck på startknappen på brytare-kontakt-kombinationen och håll den så 3.
2. Dra säkerhetsbygeln/-handtaget mot styrhandtaget och håll fast 4.
3. Släpp startknappen.

Stänga av motor

1. Släpp säkerhetsbygeln/-handtaget.
2. Vänta tills kniven stannar.

Arbetsanvisningar

Beakta de lokala bestämmelserna för handhavande av gräsklippare.

■ Kontrollera terrängen som ska klippas noggrant - ta bort alla främmande föremål
■ Klipp bara om det inte finns några andra personer i arbetsområdet
■ Klipp bara vid god sikt
■ Arbeta bara med gånghastighet
■ Klipp bara med en vass kniv
■ Klipp inte över hinder (t.ex. kvistar, trädrötter)
■ Klipp alltid tvärs över sluttningar.
Använd inte gräsklipparen uppför eller nedför, och i sluttningar med mer än 20° lutning
■ Var extra försiktig i sluttningar när du vänder i en annan riktning

Tips för klippning

■ Börja klippa så nära eluttaget som möjli 6
Se till att förlängningskabeln alltid ligger på det redan klippta gräset
- Samma klipphöjd 3–5 cm, klipp inte mer än hälften av gräsets höjd
- Överbelasta inte gräsklipparen! Öka klipphöjden och klipp flera gånger, om motorvarvtalet sjunkter pga långt tungt gräs
- Klipp tidigt på morgonen eller sent på eftermiddagen, för att skydda det nyklippta gräset mot uttorkning
- Klipp två gånger i veckan under växtperioden och motsvarande mindre under torkperioden

Förvaring

■ Förvara alltid maskinen med elkontakten utdragen
■ Fäll ned styrhandtagets överdel för platssparande förvaring
■ Förvara maskinen torrt, och utom räckhåll för barn och obehöriga personer

Reparation

■ Reparationsarbeten får endast genomföras av AL-KO servicestationer och auktoriserade fackverkstäder
■ Skärverktyg och fästbultar får endast bytas ut som hel sats, för att undvika obalans

Underhåll och skötsel

Varning - skaderisk!

Dra alltid ut elkontakten före allt underhålls- och skötselarbete! Använd alltid arbetshandskar vid underhålls- och skötselarbete på kniven! Ej balanserade knivar medför kraftig vibration och skadar gräsklipparen.

■ Kontrollera gräsuppsamlaren regelbundet beträffande funktion och slitage
■ Rengör maskinen noggrant med en handborste eller trasa efter gräsklippningen. Ej borttagna föroreningar på maskinens undersida kan påverka funktionen negativt
Spruta inte av maskinen med vatten! Vatten som kommer in kan förstöra brytare-kontakt-kombinationen samt elmotorn
- Kontrollera kniven regelbundet beträffande skador. Slöa eller skadade knivar får endast slipas/bytas ut av en AL-KO servicestation eller auktoriserad fackverkstad. Slipade knivar måste balanseras Åtdragningsmoment på knivskruv 15 Nm +5

Varning!

Kniven och motoraxeln får inte riktas!

Efter underhållsarbeten på isoleringsdelar (t.ex. byte av kniv) måste en isolationsskyddskontroll enligt riktlinjen VDE 701 genomföras.

■ Fackmannamässig kontroll är nödvändig:

■ efter påkörning av ett hinder
om motorn stannar direkt
vid böjd kniv
■ vid böjd motoraxel

Hjälp vid störningar

Störning Möjlig orsak Åtgärd
Motorn går inte Ingen strömförsörjning		Kontrollera hussäkringen/förlängningskabeln.
		Maskinkabel defekt
		Kniven blockerar
Motoreffekten avtar För mycket gräs i utkastkanalen eller käpan		Rengör utkastkanalen/kåpan, kniven måste rotera fritt.Starta på kort gräs eller på en redan klippt yta, korrigera klipphöjden.
		Kniven slö Uppsök en AL-KO servicestation eller auktoriserad fackverkstad, för att slipa/byta ut kniven.
Gräsuppsamlaren fylls inte tillräckligt	Vätt gräs Låt gräsmattan torka upp.
	Gräsuppsamlaren igensatt	Rengör gallret på gräsuppsamlaren.
	För mycket gräs i utkastkanalen eller käpan	Rengör utkastkanalen/kåpan.Korrigera klipphöjden.
	Kniven slö Uppsök en AL-KO servicestation eller auktoriserad fackverkstad, för att slipa/byta ut kniven.

Kontakta en av våra servicestationer vid störningar som inte finns uppförda i denna tabell eller som du själv inte kan åtgärda.
