Classic 3.25 E - Grasmaaier AL-KO - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische grasmaaier
Merk	AL-KO
Model	Classic 3.25 E
Voeding	Netvoeding 230 V / 50 Hz
Motorvermogen	1300 W
Snedebreedte	32 cm
Opvangbakcapaciteit	25 L
Instelling snedehoogte	Centraal, 3-5 cm
Werkmodi	Maaiien met opvangbak, mulchen mogelijk (afhankelijk van versie)
Veiligheidsvoorziening	Veiligheidsbeugel (motor+mes stop), beschermklep
Kabelbevestigingsklem	Geïntegreerd om losraken te voorkomen
Gewicht (ongeveer)	12 kg
Afmetingen (L×B×H) (ongeveer)	80 × 40 × 30 cm (handgreep ingeklapt)
Lengte apparaatkabel	Niet gespecificeerd (gebruik geschikt verlengsnoer)
Aanbevolen doorsnede verlengsnoer	≥ 1,5 mm²
Mestype	Plat staal (slijpbaar of vervangbaar)
Aandraaimoment messchroef	15 Nm +5
Regelmatig onderhoud	Reiniging carter en bak, controle mes, geen water op motor
Reparaties	AL-KO klantenservice of erkende werkplaats
Opslag	Op een droge plaats, buiten bereik van kinderen, stekker uit het stopcontact

Veelgestelde vragen - Classic 3.25 E AL-KO

Hoe start ik de grasmaaier?

Druk op de Start knop op het schakelhuis, trek vervolgens de veiligheidsbeugel naar de handgreep en houd deze vast. Laat de Startknop los. De grasmaaier start.

Hoe stop ik de grasmaaier?

Laat eenvoudig de veiligheidsbeugel los. De motor en het mes stoppen automatisch. Wacht tot het mes volledig stilstaat voordat u ingrijpt.

Mijn opvangbak vult niet goed. Wat moet ik doen?

Controleer of het gras droog is, of de bakrooster niet verstopt is en of het afvoerkanaal schoon is. Pas de snedehoogte aan en slijp het mes indien nodig.

Kan ik maaien bij regen?

Nee, het is ten strengste verboden de grasmaaier te gebruiken op nat gras of bij regen. Dit levert risico op elektrische schokken op en beschadigt de machine.

Hoe maak ik de grasmaaier schoon?

Gebruik een bezem of een droge doek. Spuit vooral geen water op het apparaat: water kan het schakelhuis en de elektrische motor beschadigen.

Wanneer moet ik het mes slijpen of vervangen?

Zodra de maaikwaliteit afneemt of het mes bot, beschadigd of uit balans is. Laat het slijpen of vervangen door een erkende AL-KO service.

De grasmaaier trilt abnormaal. Wat moet ik doen?

Stop onmiddellijk met werken. Controleer of het mes niet beschadigd of uit balans is. Trillingen kunnen ook komen van een geblokkeerd obstakel. Trek de stekker uit het stopcontact voordat u inspecteert.

Welk verlengsnoer moet ik gebruiken?

Gebruik een buitensnoer met een doorsnede van ten minste 1,5 mm². Bevestig het aan de kabelbevestigingsklem om te voorkomen dat het losraakt.

Kan ik maaien op een helling?

Ja, maar alleen parallel aan de helling (zijwaarts). Overschrijd geen helling van 20° en maai nooit recht omhoog of omlaag.

Hoe berg ik de grasmaaier op na gebruik?

Trek de stekker uit het stopcontact, klap de handgreep in om ruimte te besparen en bewaar de maaier op een droge plaats, buiten bereik van kinderen en onbevoegden.

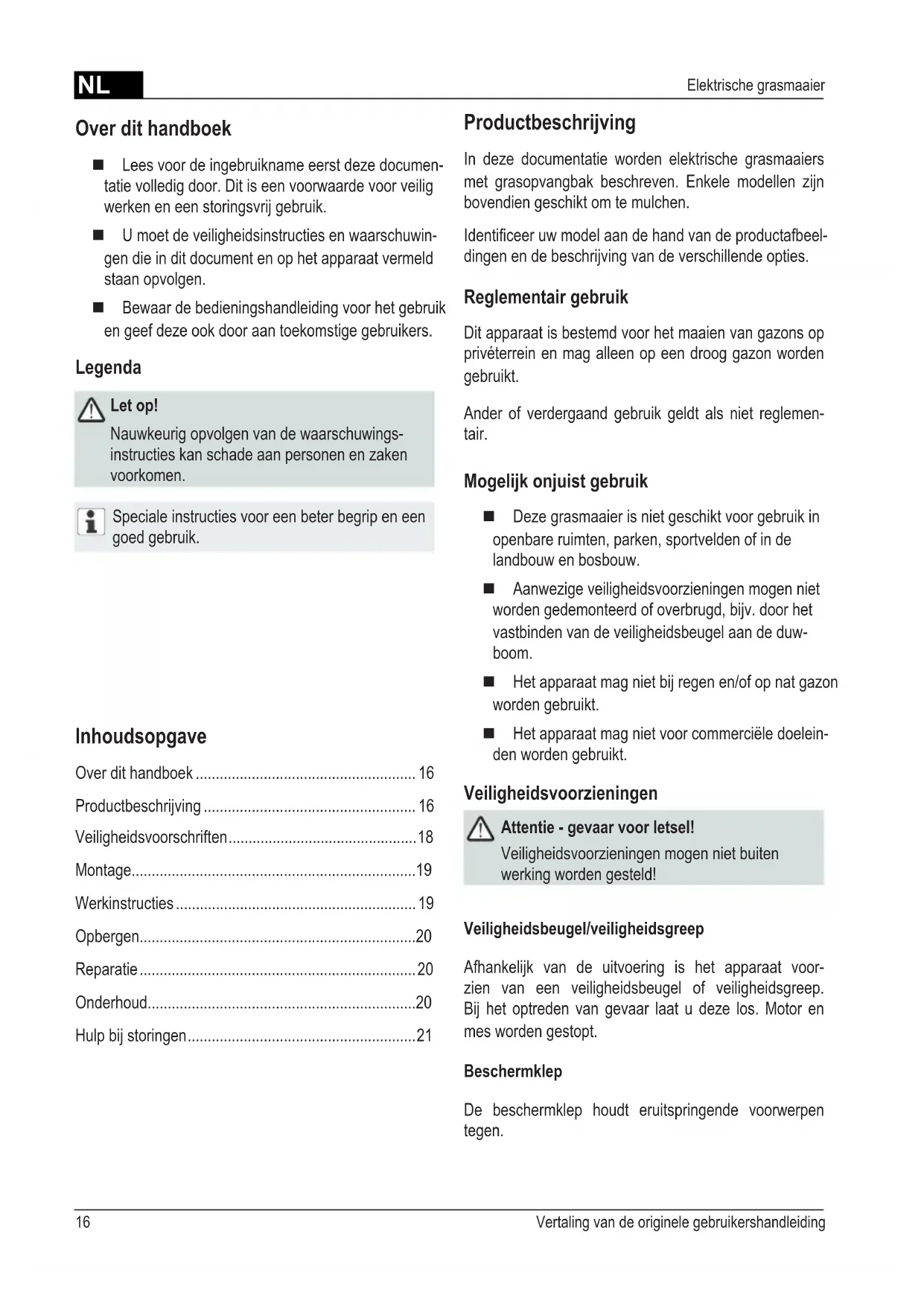

GEBRUIKSAANWIJZING Classic 3.25 E AL-KO

NL: Instructies voor gebruik ....16

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwings-instructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Inhoudsopgave

Over dit handboek 16

Productbeschrijving 16

Veiligheidsvoorschriften....18

Montage....19

Werkinstructies 19

Opbergen....20

Reparatie....20

Onderhoud....20

Hulp bij storingen....21

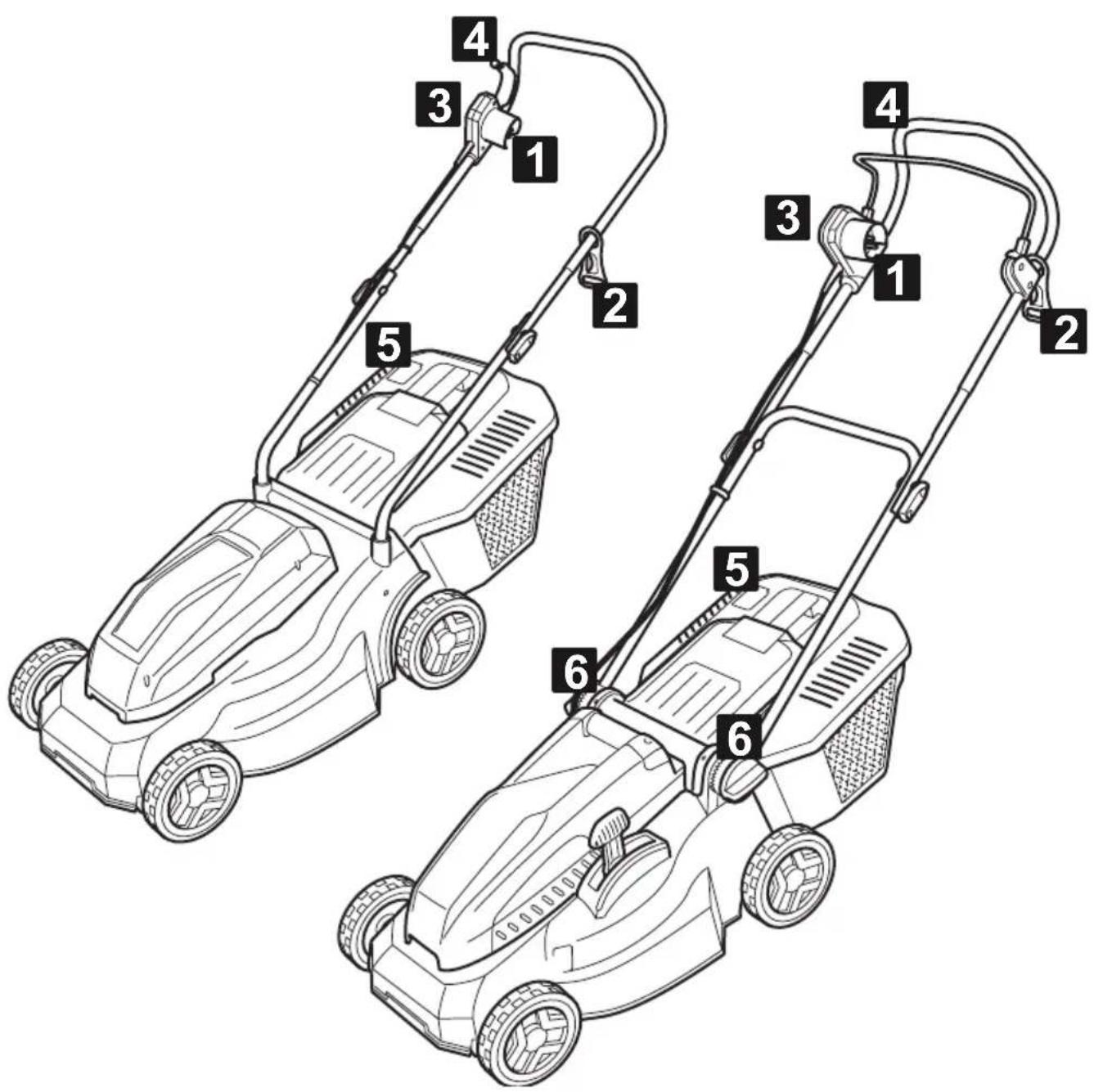

Productbeschrijving

In deze documentatie worden elektrische grasmaaiers met grasopvangbak beschreven. Enkele modellen zijn bovendien geschikt om te mulchen.

Identificeer uw model aan de hand van de productafbeeldingen en de beschrijving van de verschillende opties.

Dit apparaat is bestemd voor het maaien van gazons op privéterrein en mag alleen op een droog gazon worden gebruikt.

Ander of verdergaand gebruik geldt als niet reglementair.

Mogelijk onjuist gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare ruimten, parken, sportvelden of in de landbouw en bosbouw.
Aanwezige veiligheidsvoorzieningen mogen niet worden gedemonteerd of overbrugd, bijv. door het vastbinden van de veiligheidsbeugel aan de duw-boom.
■ Het apparaat mag niet bij regen en/of op nat gazon worden gebruikt.
■ Het apparaat mag niet voor commerciële doeleinden worden gebruikt.

Veiligheidsvoorzieningen

Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Veiligheidsbeugel/veiligheidsgreep

Afhankelijk van de uitvoering is het apparaat voorzien van een veiligheidsbeugel of veiligheidsgreep. Bij het optreden van gevaar laat u deze los. Motor en mes worden gestopt.

Beschermklep

De beschermklep houdt eruitspringende voorwerpen tegen.

Symbolen op het apparaat

	Attentie! Wees zeer voorzichtig bij de hantering.		Koppel het apparaat voor onderhoudswerkzaamheden of als de kabel beschadigd is altijd van het net los.
	Lees voor ingebruikneming de gebruiksaanwijzing!		Gevaar voor elektrische schok.
	Attentie - gevaar! Houd handen en voeten uit de buurt van de messen!		Houd afstand tot de gevarenzone.
	Houd de kabel uit de buurt van de messen.		Zorg dat andere personen uit de buurt van de gevarenzone blijven!

Veiligheidsvoorschriften

De bestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen en hun eigendom.

Attentie!

Gebruik het apparaat en het verlengsnoer alleen, als deze zich in een technisch onberispelijke toestand bevinden!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Attentie - gevaar voor letsel!

Veiligheidsvoorzieningen mogen niet buiten werking worden gesteld!

Elektrische veiligheid

Attentie - gevaar door stroom!

Gevaar door aanraken van spanningvoerende onderdelen!

Koppel de stekker onmiddellijk van het net los, als het verlengsnoer beschadigd of doorgesne- den is!

De aanwezige netspanning moet overeenkomen met de waarden voor netspanning in de Technische gegevens, er mag een andere voedingsspanning worden gebruikt.
- Gebruik alleen verlengsnoeren, die voor gebruik buitenshuis bestemd zijn - minimale doorsnede 1,5 mm ^2 .
■ Beschadigde of poreuze verlengsnoeren mogen niet worden gebruikt.
■ Controleer voor elk gebruik de toestand van het verlengsnoer.
■ Gebruik altijd de speciale kabelhouder voor het verlengsnoer.
■ Houd de kabel uit de buurt van het te maaien gebied en leid deze altijd weg van de machine.
■ Rijd nooit met de grasmaaier over het verlengsnoer heen.
■ Bescherm het apparaat tegen vocht.

Veiligheidsvoorschriften bediening

■ Kinderen, en personen die deze gebruiksaanwijzing niet kennen, mogen het apparaat niet gebruiken.
■ U dient de plaatselijke voorschriften over de mini-

mumleeftijd van de bedienende persoon in acht te nemen.

■ Bedien het apparaat niet onder invloed van alcohol, drugs of medicijnen.

■ Controleer het apparaat voor elk gebruik op beschadigingen; laat beschadigde onderdelen vervangen.

■ Controleer het te maaien terrein geheel en nauwkeurig, verwijder alle vreemde voorwerpen.

■ Draag geschikte werkkleding:

lange broek
■ stevig schoeisel met anti-slipzool

■ Let er bij het werken op dat u stevig staat.

■ Zorg dat andere personen uit de buurt van de geva-renzone blijven.

■ Houd uw lichaam, ledematen en kleding uit de buurt van de messen.

■ Werk alleen bij voldoende daglicht of verlichting.

■ Koppel de stekker altijd van het net los en wacht tot het apparaat geheel stilstaat:

na het optreden van storingen en abnormaal vibreren van het apparaat
■ voordat u blokkeringen verwijdert
■ voordat u verstoppingen verwijdert
■ na contact met vreemde voorwerpen

Controleer de grasmaaier na contact met vreemde voorwerpen op beschadigingen. Voer de noodzakelijke reparaties uit, voordat u opnieuw start en met de grasmaaier werkt.

■ Wees bijzonder voorzichtig bij het omdraaien van de grasmaaier of als u de grasmaaier naar zich toetrekt.
■ Maai niet over hindernissen heen (bijv. takken, boomwortels).
■ Verwijder gesneden gras alleen bij uitgeschakelde motor.
■ Schakel de motor uit, als u over een niet te maaien oppervlak heenrijdt.
- Til of draag het apparaat nooit als de motor draait.
■ Laat een bedrijfsklaar apparaat niet zonder toezicht.

Montage

Neem de meegeleverde montagehandleiding in acht.

Attentie!

Het apparaat mag pas na volledige montage worden gebruikt!

Grasopvangbak bevestigen

Attentie - gevaar voor letsel!

Verwijder of bevestig de grasopvangbak alleen als de motor uitgeschakeld is en het mes stilstaat.

1. Til de beschermklep op en hang de grasopvangbak in de houder.

Grasopvangbak legen 5

1. Til de beschermklep op.
2. Verwijder de grasopvangbak en haal deze er naar achteren toe uit.
3. Leeg de grasopvangbak.
4. Til de beschermklep op en hang de grasopvangbak weer in de houder.

Netaansluiting tot stand brengen

1. Steek de netstekker van het snoer van het apparaat in de schakelaar-stekkercombinatie 1.
2. Borg de kabel met de kabelhouder 2 De lus van het netsnoer moet zo lang zijn dat de kabelhouder van de ene naar de andere kant kan glijden.

Motor inschakelen

Start de grasmaaier alleen op een vlakke ondergrond, niet in hoog gras. De ondergrond moet vrij zijn van vreemde voorwerpen zoals bijv. stenen. Til de grasmaaier bij het starten niet op.

1. Houd de startknop van de schakelaar-stekkercombinatie ingedrukt 3.
2. Trek de veiligheidsbeugel/-greep tegen de duw-boom en houd deze vast 4.
3. Laat de startknop los.

Motor uitschakelen

1. Laat de veiligheidsbeugel/-greep los.
2. Wacht tot het mes stilstaat.

Werkinstructies

Neem de plaatselijke bepalingen voor het gebruik van grasmaaiers in acht.

■ Controleer het te maaien terrein geheel en nauwkeurig, verwijder alle vreemde voorwerpen.
■ Maai alleen als er zich geen andere persoon in het werkbereik bevindt.
■ Maai alleen bij goed zicht.
■ Beweeg het apparaat alleen stapvoets voort.
■ Maai alleen als het mes scherp is.
■ Maai niet over hindernissen heen (bijv. takken, boomwortels).
■ Maai bij hellingen altijd dwars ten opzichte van de helling. Gebruik de grasmaaier niet hellingopwaarts of -af-waarts of op hellingen van meer dan 20°.
■ Wees extra voorzichtig als u op hellingen van werkrichting verandert.

Tips voor het maaien

■ Begin zo dicht mogelijk bij het stopcontact met maaien. 6
■ Leg het verlengsnoer altijd op het reeds gemaaide oppervlak.
- De snijhoogte moet gelijkblijven 3–5 cm, maai niet meer dan de helft van de grashoogte af.
■ Zorg dat de grasmaaier niet overbelast raakt! Als het toerental door lang, zwaar gras aanzienlijk lager wordt, dient u de snijhoogte te verhogen en meermaals te maaien.
Maai 's ochtends of laat in de middag, om te zorgen dat het pas gemaaide gazon niet uitdroogt.
■ Maai tijdens sterke groeifases twee keer in de week, in droge periodes aanzienlijk minder vaak.

Opbergen

■ Trek altijd eerst de netstekker eruit, voordat u het apparaat opbergt.
■ Klap het bovenste gedeelte van de duwboom naar beneden om plaats te besparen.
■ Berg het apparaat droog en buiten bereik van kinderen en onbevoegde personen op.

Reparatie

■ Reparatiewerkzaamheden mogen alleen worden uitgevoerd door AL-KO servicepunten en geautori-seerde vakbedrijven.
■ Om onbalans te voorkomen, mogen snijgereedschap en bevestigingsbouten alleen paarsgewijs worden vervangen.

Onderhoud

Attentie - gevaar voor letsel!

Trek voor alle onderhoudswerkzaamheden altijd de stekker eruit!

Draag bij onderhoudswerkzaamheden aan het mes altijd werkhandschoenen!

Niet uitgebalanceerde messen leiden tot sterke vibraties en beschadigen de grasmaaier.

■ Controleer de grasopvangbak regelmatig op werking en slijtage.
■ Reinig het apparaat na het maaien grondig met een handveger of een doek. Niet-verwijderd vuil aan de onderkant van het apparaat kan de werking nadelig beïnvloeden.
■ Spuit het apparaat niet met water af! Het binnendringen van water kan de schakelaar-stekkercombinatie en de elektromotor vernietigen.
■ Controleer het mes regelmatig op beschadigingen. Laat botte of beschadigde messen alleen bij een AL-KO servicepunt of een geautoriseerd vakbedrijf slijpen/vervangen. Geslepen messen moeten uitgebalanceerd zijn:
Aanhaalmoment van de messchroef 15 Nm +5.

Attentie!

Mes en motoras mogen niet worden uitgelijnd!

Na onderhoudswerkzaamheden aan geïsoleerde onderdelen

(bijv. vervanging van het mes) moet volgens richtlijn VDE 701 de isolatie worden gecontroleerd.

■ Vakkundige controle moet plaatsvinden:

■ nadat u over een hindernis bent gereden
■ als de motor direct stilstaat
■ als er een mes verbogen is
■ als de motoras verbogen is

Hulp bij storingen

Storing Mogelijke oorzaak Oplossing
Motor draait niet Geen stroomvoorziening		Stroomvoorziening / verlengsnoer controleren.
		Kabel van het apparaat defect
		Mes geblokkeerd
Motorvermogen neemt af	Te veel gras in het afvoerkanaal of de behuizing	Afvoerkanaal / behuizing reinigen, het mes moet soepel kunnen draaien.Op laag gras of op het reeds gemaaide oppervlak beginnen, snijhoogte corrigeren.
	Mes bot AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken en mes laten slijpen/vervangen.
Grasopvangbak wordt niet vol	Gras vochtig Gras laten drogen.
	Grasopvangbak verstopt Rooster van de grasopvangbak schoonmaken.
	Te veel gras in het afvoerkanaal of de behuizing	Afvoerkanaal / behuizing reinigen.Snijhoogte corrigeren.
	Mes bot AL-KO servicepunt of geautoriseerd vakbedrijf opzoeken en mes laten slijpen/vervangen.

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.
