Classic 3.25 E - žoliapjovė AL-KO - Nemokama naudojimo instrukcija

Gaminio tipas	Elektrinė vejapjovė
Prekės ženklas	AL-KO
Modelis	Classic 3.25 E
Maitinimas	Elektros tinklas 230 V / 50 Hz
Variklio galia	1300 W
Pjovimo plotis	32 cm
Krepšelio talpa	25 L
Pjovimo aukščio reguliavimas	Centrinis, 3-5 cm
Darbo režimai	Pjovimas su krepšeliu, mulčiavimas galimas (priklausomai nuo versijos)
Apsaugos prietaisai	Saugos laikiklis (variklio ir peilio sustabdymas), apsauginis vožtuvas
Kabelio fiksavimo apkaba	Integruota, kad būtų išvengta atsijungimo
Svoris (apytikslis)	12 kg
Matmenys (I×P×A) (apytiksliai)	80 × 40 × 30 cm (sulenkus rankeną)
Prietaiso kabelio ilgis	Nenurodyta (naudoti tinkamą prailginimo laidą)
Rekomenduojamas prailginimo laido skerspjūvis	≥ 1,5 mm²
Peilio tipas	Plokščias plienas (galima pagaląsti arba pakeisti)
Peilio varžto priveržimo momentas	15 Nm +5
Reguliari priežiūra	Valyti korpusą ir krepšelį, tikrinti peilį, neleisti vandeniui patekti ant variklio
Remontas	AL-KO aptarnavimo centras arba įgaliotas dirbtuvės
Laikymas	Sausoje vietoje, vaikams nepasiekiamoje, atjungus laidą

Dažnai užduodami klausimai - Classic 3.25 E AL-KO

Kaip paleisti vejapjovę?

Paspauskite Start mygtuką ant valdymo dėžutės, tada patraukite saugos laikiklį link rankenos ir laikykite. Atleiskite Start mygtuką. Vejapjovė užsives.

Kaip sustabdyti vejapjovę?

Tiesiog atleiskite saugos laikiklį. Variklis ir peilis sustoja automatiškai. Prieš bet kokius veiksmus palaukite, kol peilis visiškai sustos.

Mano krepšelis nepasipildo tinkamai. Ką daryti?

Patikrinkite, ar žolė sausa, ar krepšelio grotelės neužsikimšusios ir ar išmetimo kanalas švarus. Sureguliuokite pjovimo aukštį ir, jei reikia, pagaląskite peilį.

Ar galima pjauti lyjant?

Ne, griežtai draudžiama naudoti vejapjovę ant šlapios žolės ar lyjant. Tai kelia elektros smūgio pavojų ir gali sugadinti mašiną.

Kaip išvalyti vejapjovę?

Naudokite šepetį arba sausą skudurėlį. Jokiu būdu nepurkškite vandens ant prietaiso: vanduo gali sugadinti valdymo dėžutę ir elektros variklį.

Kada reikia pagaląsti arba pakeisti peilį?

Kai tik pjovimo kokybė pablogėja arba peilis atšipsta, sugadinamas ar nesubalansuotas. Pagaląskite arba pakeiskite jį AL-KO įgaliotame servise.

Vejapjovė neįprastai vibruoja. Ką daryti?

Nedelsdami nutraukite darbą. Patikrinkite, ar peilis nepažeistas arba nesubalansuotas. Vibracijos taip pat gali kilti dėl užstrigusios kliūties. Prieš apžiūrą atjunkite laidą.

Kokį prailginimo laidą naudoti?

Naudokite lauko prailginimo laidą, kurio skerspjūvis ne mažesnis kaip 1,5 mm². Pritvirtinkite jį prie kabelio fiksavimo apkabos, kad jis neatsijungtų.

Ar galima pjauti ant šlaito?

Taip, bet tik lygiagrečiai šlaitui (iš šono). Neviršykite 20° nuolydžio ir niekada nepjaukite kildami arba leisdamiesi tiesiai.

Kaip laikyti vejapjovę po naudojimo?

Atjunkite laidą, sulenkite rankeną, kad sumažintumėte užimamą vietą, ir laikykite sausoje vietoje, nepasiekiamoje vaikams ir neįgaliotiems asmenims.

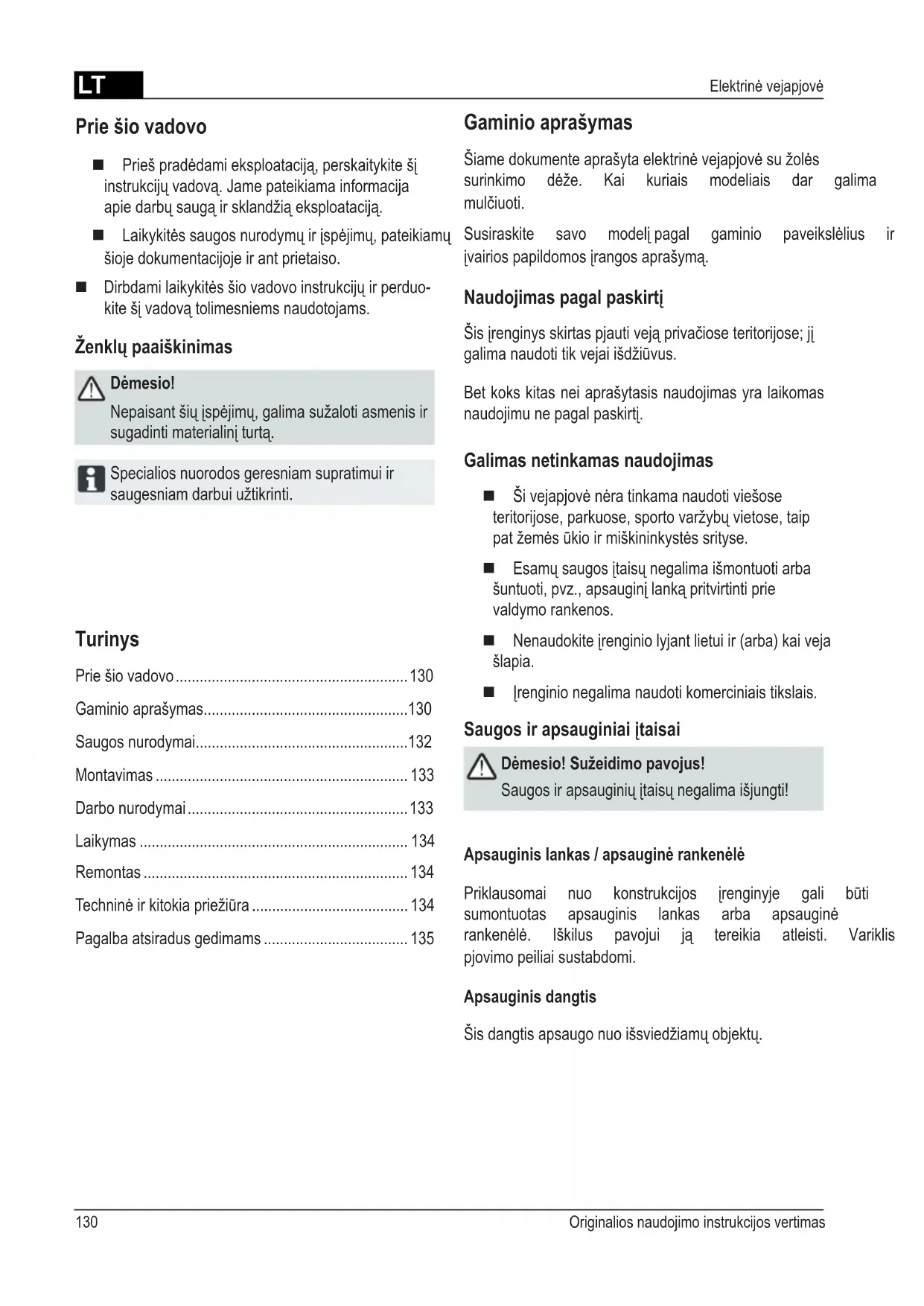

NAUDOJIMO INSTRUKCIJA Classic 3.25 E AL-KO

■ Prieš pradėdami eksploataciją, perskaitykite ši instrukciju vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploataciją.

■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.

Dirbdami laikykitės šio vadovo instrukcijų ir perduokite šį vadovą tolimesniems naudotojams.

Ženklų paaiškinimas

Dèmesio!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

Turinys

Prie šio vadovo....130

Gaminio aprašymas....130

Saugos nurodymai....132

Montavimas 133

Darbo nurodymai....133

Laikymas 134

Remontas 134

Techninė ir kitokia priežiūra 134

Pagalba atsiradus gedimams 135

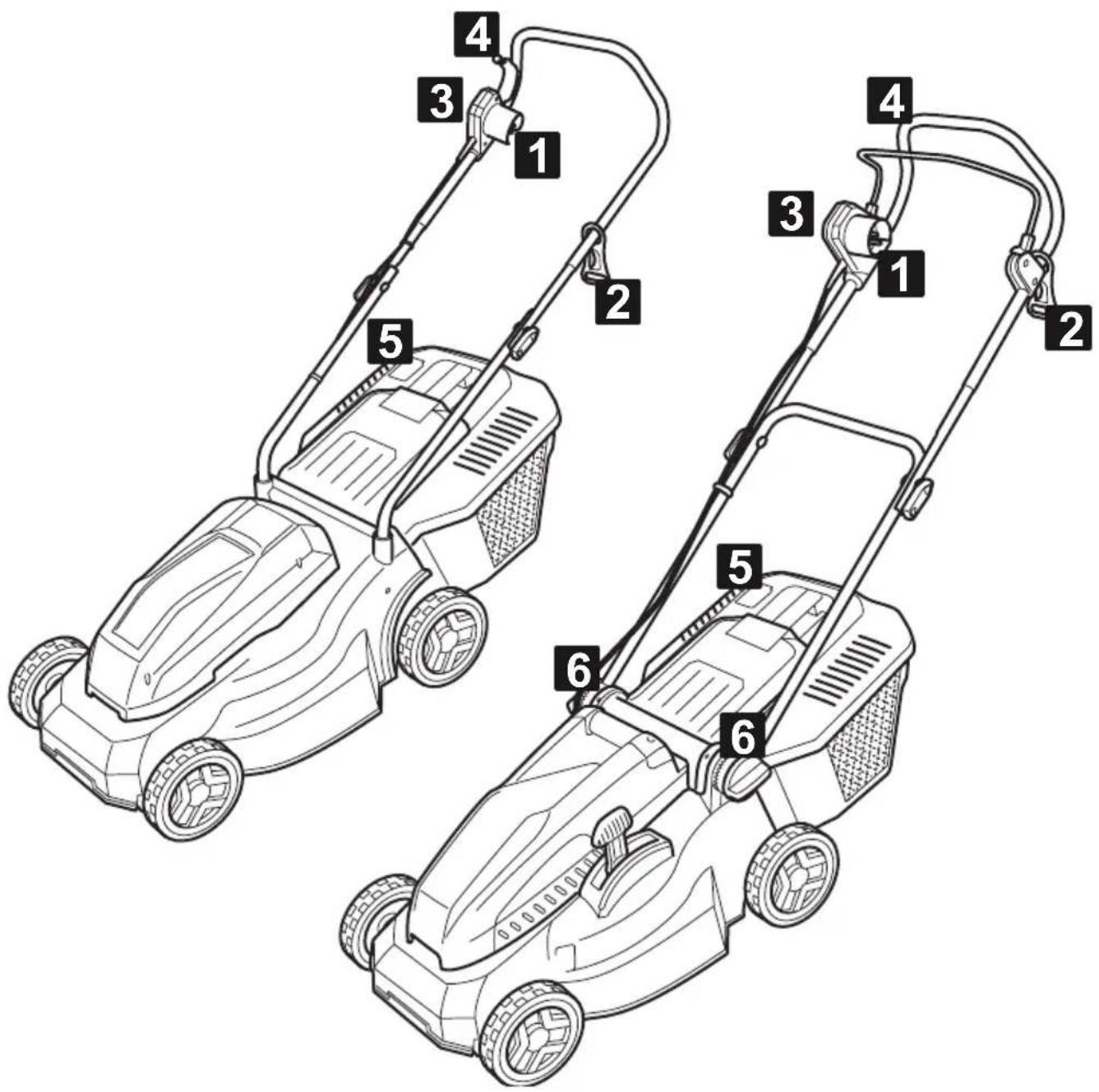

Gaminio aprašymas

Šiame dokumente aprašyta elektrinė vejapjovė su žolės surinkimo dėže. Kai kuriais modeliais dar galima mulčiuoti.

Susiraskite savo modeli pagal gaminio paveikslėlius ir įvairios papildomos įrangos aprašymą.

Naudojimas pagal paskirti

Šis jrenginys skirtas pjauti veją privačiose teritorijose; jį galima naudoti tik vejai išdžiūvus.

Bet koks kitas nei aprašytasis naudojimas yra laikomas naudojimu ne pagal paskirti.

Galimas netinkamas naudojimas

■ Ši vejapjovė nėra tinkama naudoti viešose teritorijose, parkuose, sporto varžybų vietose, taip pat žemės ūkio ir miškininkystės srityse.
Esamų saugos įtaisų negalima išmontuoti arba šuntuoti, pvz., apsauginį lanką pritvirtinti prie valdymo rankenos.
■ Nenaudokite jrenginio lyjant lietui ir (arba) kai veja šlapia.
■ lrenginio negalima naudoti komerciniais tikslais.

Saugos ir apsauginiai įtaisai

Dèmesio! Sužeidimo pavojus!

Saugos ir apsauginių įtaisų negalima išjungti!

Apsauginis lankas / apsauginé rankenélé

Priklausomai nuo konstrukcijos jrenginyje gali būti sumontuotas apsauginis lankas arba apsauginė rankenėlė. Iškilus pavojui ją tereikia atleisti. Variklis pjovimo peiliai sustabdomi.

Apsauginis dangtis

Šis dangtis apsaugo nuo išsviedžiamų objektų.

	Dėmesio! Naudodami būkite labai atsargūs.		Visada prieš atlikdami techninės priežiūros darbus arba esant pažeistam kabeliui išjunkite įrenginį iš elektros tinklo.
[4AWS]	Prieš pradėdami naudoti perskaitykite naudojimo instrukciją!		Rizikos elektros smūgio.
	Dėmesio! Pavojus! Plaštakos ir pėdos turi būti kuo toliau nuo pjovimo įrankių!		Laikykitės saugiu atstumu nuo pavjoaus zonos.
	Jungiamajį laidą laikykite toliau nuo pjovimo peilių.		Pasirūpinkite, kad pavjoaus zonoje nebūtų trečiųjų asmenų!

Saugos nurodymai

Irenginj valdantis arba naudojantis asmuo laikomas atsakingu jvykus nelaimingam atsitikimui, kurio meti nukencia kiti asmenys ir jų turtas.

Dèmesio!

Naudokite tik techniškai nepriekaištingos būklės įrenginį ir ilginamąjį kabelį!

Draudžiama išjungti saugos ir apsauginius įtaisus!

Dèmesio! Sužeidimo pavojus!

Draudžiama išjungti saugos arba apsauginius įtaisus!

Darbo su elektriniais jrenginiais sauga

Dèmesio! Elektros srovès keliamas pavojus!

Pavojus palietus dalis, kuriose yra įtampa! Pažeidus ar nupjovus ilginamaji kabeli, įrenginį reikia nedelsiant išjungti iš tinklo!

■ Gyvenamosios vietos tinklo įtampa turi atitikti specifikacijoje nurodytus tinklo įtampos duomenis, draudžiama naudoti bet kokią kitą maitinimo įtampa.
Naudokite tik tokj ilginamajj kabeli, kuris yra skirtas naudoti lauke ir kurio skerspjūvio plotas yra bent 1,5 mm².
■ Draudžiama naudoti pažeistą arba sutrūkinėjusi ilginamajį kabelį.
Ilginamojo kabelio būklę reikia patikrinti prieš kiekvieną naudojima.
■ Visada naudokite specialų ilginamojo kabelio įtempių mažinimo įtaisą.
Kabelis negali būti pjovimo zonoje ir visada turi būti nukreiptas tolyn nuo mašinos.
Ilginamojo kabelio niekada nepervažiuokite vejapjove.
■ Saugokite jrenginj nuo drègmès.

Nurodymai dèl saugos naudojant

■ Vaikams ir šios naudojimo instrukcijos neperskaičiusiems žmonėms draudžiama naudotis šiuo įrenginiu.
■ Laikykitės vietos teisės aktų nuostatų dėl minimalaus naudotojo amžiaus.

■ Nenaudokite jrenginio, jei esate paveikti alkoholio, narkotikų arba medikamentų.

Kiekvieną kartą prieš naudodami patikrinkite, ar trenginys nepażeistas, o pažeistas dalis pakeiskite.

Atidžiai patikrinkite visą teritoriją, kurią reikia pjauti, pašalinkite visus pašalinius daiktus.
■ Vilkėkite praktiškus darbo drabužius:

ilgas kelnes;
■ tvirtus ir neslystančius batus.

■ Dirbdami paisykite saugumo.

■ Pasirūpinkite, kad pavjoaus zonoje nebūtų trečiųjų asmenų.

■ Stenkitės neprisiliesti prie pjovimo įrankių kūnu, galūnėmis bei drabužiais.

Dirbkite tik esant pakankamai dienos šviesos arba dirbtiniam apšvietimui.

Kištuką visada ištraukite iš tinklo ir palaukite, kol jrenginys sustos:

atsiradus gedimams ir įrenginiui pradėjus nejprastai vibruoti;
■ prieš atleidžiant blokuojamuosius įtaisus;
prieš pašalinant susidariusius kamščius;
po sąlyčio su pašaliniu daiktu.

Po sąlyčio su pašaliniu daiktu patikrinkite, ar vejapjovėje neatsirado pažeidimų. Prieš pakartotinai paleisdami ir pradėdami dirbti su vejapjove, atlikite būtinus remonto darbus.

Būkite ypač atidūs apsukdami vejapjovę arba traukdami ją prie savęs.
■ Nepjaukite judėdami per kliūtis (pvz., šakas, medžių šaknis).
■ Nupjautą żolę šalinkite tik varikliui neveikiant.
Išjunkite variklj prieš važiuodami vejapjove per plotą, kurio vejos nepjausite.
Niekada nekelkite ir neneškite įrenginio su veikiančiu varikliu.
■ Nepalikite veikiančio įrenginio be priežiūros.

Montavimas

Laikykitės pridėtos montavimo instrukcijos.

Dèmesio!

lrenginj galima naudoti tik visiškai jj sumontavus!

Žolės surinkimo dėžės pritvirtinimas

Dèmesio! Sužeidimo pavojus!

Žolės surinkimo dėže nuimkite arba tik esant išjungtam varikliui ir nesisukant pjovimo peiliui.

1. Pakelkite apsauginj dangti, o žolės surinkimo dėžę užkabinkite už laikiklių.

Žolės surinkimo dėžės ištuštinimas 5

1. Pakelkite apsauginj dangtj.
2. Žolės surinkimo dėžę nukabinkite patraukdami atgal.
3. Ištuštinkite žolės surinkimo dėže.
4. Pakelkite apsauginį dangtį, o žolės surinkimo dėžę užkabinkite už laikiklių.

Maitinimo atkūrimas

1. lrenginio maitinimo iš tinklo laido kištuką jkiškite i jungiklio ir kištuko bloke esantį lizda 1.
2. Irenginio jungiamaji laidą užfiksuokite kabelio itempių mažinimo įtaisu 2. Tinklo kabelio kilpa turi būti tokio ilgio, kad kabelio itempių mažinimo įtaisas galėtų nuslysti iš vienos pusės į kitą.

Variklio paleidimas

Vejapjovę užveskite tik ant lygaus pagrindo, ne per aukšta. Ant pagrindo neturi būti pašalinių daiktų, pv z., akmenų. Užvesdami vejapjovės nekelkite.

1. Nuspauskite ir palaikykite nuspaudę paleidimo mygtuka, esanti jungiklio bei mygtuko bloke 3.
2. Apsaugini lanka / rankenėlę patraukite prie rankenos ir tvirtai jį laikykite 4.
3. Atleiskite paleidimo mygtuka.

Variklio išjungimas

1. Atleiskite apsauginj lanka / rankenėlę.
2. Palaukite, kol pjovimo peilis sustos.

Darbo nurodymai

Laikykitės galiojančių vietos nuostatų dėl vejapjovių naudojimo.

pritvirtinkite Atidžiai patikrinkite visą teritorija, kurią reikia nupjauti, – pašalinkite visus pašalinius daiktus.

■ Veją pjaukite tik tada, kai darbo zonoje nėra trečiųjų asmenų
■ Pjaukite tik esant geram matomumui.
■ lrenginj stumkite tik ėjimo greičiu.
■ Pjaukite tik tada, kai pjovimo peilis yra aštrus.
■ Nepjaukite virš kliūčių (pvz., šakų, medžių šaknu).
■ Nuokalnėse visada pjaukite skersai.
Vejapjovės nuokalnėse nestumkite aukštyn arba žemyn ir nenaudokite didesnėse nei 20° nuokalnėse.
■ Pjaudami nuokalnėse būkite atidesni, jeigu pasikeičia darbo kryptis.

Patarimai pjaunant veją

■ Pjauti pradėkite kuo arčiau kištukinio lizo 6
Ilginamaji kabel visada nukreipkite i jau nupjautą vejos plotą.
Pjovimo aukštis – tolygus: 3–5 cm, nepjaukite daugiau nei pusės vejos aukščio.
■ Neperkraukite vejapjovės! Jeigu pjaudami aukšta, tankią žolę pastebite, kad ženkliai sumažėjo variklio sūkių skaičius, padidinkite pjovimo aukštį ir atitinkamoje vietoje pjaukite kelis kartus.
kur ■ Piaukite anksti ryte arba vélyvą popietę, kad ką tik žolę nupjautą veją apsaugotumėte nuo išdžiūvimo.
Intensyvaus augimo laikotarpiu pjaukite du kartus per savaitę, nelietingu laikotarpiu – atitinkamai rečiau.

Laikymas

■ Prieš pastatant įrenginį privaloma ištraukti maitinimo iš elektros tinklo kištuką
Kad pastatytas jrenginys užimtų mažiau vietos, atlenkite viršutinę rankeną.
■ [rengin] laikykite sausoje ir veikams bei neigaliotiems asmenims neprieinamoje vietoje.

Remontas

■ Remonto darbus gali atlikti tik AL-KO techninės priežiūros tarnybos ir įgaliotojų remonto dirbtuvių darbuotojai.
■ Siekiant išvengti išbalansavimo, keisti galima tik pjovimo įrankių ir tvirtinamųjų varžtų komplektus.

Techninė ir kitokia priežiūra

Dèmesio! Sužeidimo pavojus!

Prieš atliekant bet kokius techninės ir kitokios priežiūros darbus, visada reikia ištraukti maitinimo iš elektros tinklo kištuką!

Atlikdami pjovimo peilio priežiūros darbus visada mūvėkite darbines pirštines!

Nesubalansuoti pjovimo peiliai gali smarkiai vibruoti ir pažeisti vejapjovę.

■ Reguliariai tikrinkite, ar žolės surinkimo įtaisas veikia ir ar nesusidėvėjo.
■ Baigę pjauti żolę įrenginį kruopščiai nuvalykite rankiniu šepečiu arba šluoste. Apatinėje įrenginio dalyje likęs nenuvalytas purvas gali daryti neigiamą įtaką veikimui.
Nepurkškite įrenginio vandeniu! Prasiskverbęs vanduo gali sugadinti mygtuko ir kištuko bloką bei elektrinį variklj.
■ Reguliariai tikrinkite, ar pjovimo peiliai nepažeisti. Nudilusius arba pažeistus pjovimo peilius atiduokite pagaląsti arba pakeisti tik AL-KO techninės priežiūros tarnybos arba įgaliotųjų remonto dirbtuvių darbuotojams. Pagaląstus pjovimo peilius reikia subalansuoti.
Peilio varžto priveržimo momentas yra 15 Nm +5

Dèmesio!

Peilių ir variklio veleno negalima tiesinti!

Atlikus izoliuojamuju dalių techninės priežiūros darbus (pvz., pakeitus pjovimo peilius), pagal norminio akto VDE 701 nuostatas turi būti atlikta izoliacijos patikra.

■ Profesionali patikra būtina:

■ užvažiavus ant kliūties;
■ staiga sustojus varikliui;
išlinkus pjovimo peiliui;
išlinkus variklio velenui.

Pagalba atsiradus gedimams

Gedimas Galima priežastis Sprendimas
Neveikia variklis Néra maitinimo iš tinklo		Patikrinkite gyvenamosios vietos saugiklj / ilginamajj kabelj.
		Pažeistas jrenginio kabelis
		Užblokuoti pjovimo peiliai
Sumažėjo variklio galia	Per daug žolės išmetimo kanale arba korpuse	Išvalykite išmetimo kanalą / korpusą, pjovimo peilį turi būti įmanoma laisvai pasukti. Pradėkite pjauti žemesnę žolę arba jau nupjautame plote, pakoreguokite pjovimo aukštį.
	Nudilo pjovimo peiliai Kreipkitės į AL-KO techninės priežiūros tarnybą arba įgaliotąsias remonto dirbtuves, kurių darbuotojai pagaląs arba pakeis pjovimo peilius.
Nepakankamai užpildoma žolės surinkimo dėžė	Drėgna veja Palaukite, kol veja išdžius.
	Žolės surinkimo dėžė užsikimšo	Nuvalykite žolės surinkimo dėžės groteles.
	Per daug žolės išmetimo kanale arba korpuse	Išvalykite išmetimo kanalą / korpusą. Pakoreguokite pjovimo aukštį.
	Nudilo pjovimo peiliai Kreipkitės į AL-KO techninės priežiūros tarnybą arba įgaliotąsias remonto dirbtuves, kurių darbuotojai pagaląs arba pakeis pjovimo peilius.

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.
