Classic 3.25 E - Kosilnica AL-KO - Brezplačna navodila za uporabo

Vrsta izdelka	Električna kosilnica
Znamka	AL-KO
Model	Classic 3.25 E
Napajanje	Električno omrežje 230 V / 50 Hz
Moč motorja	1300 W
Širina reza	32 cm
Prostornina koša za travo	25 L
Nastavitev višine reza	Centralno, 3-5 cm
Načini dela	Košnja s košem, možno mulčenje (odvisno od različice)
Varnostna naprava	Varnostni vzvod (zaustavitev motorja + rezila), zaščitna loputa
Objemka za pritrditev kabla	Vgrajena za preprečitev iztaknitve
Teža (približno)	12 kg
Mere (D׊×V) (približno)	80 × 40 × 30 cm (zložen ročaj)
Dolžina kabla naprave	Ni navedeno (uporabite ustrezen podaljšek)
Priporočen presek podaljška	≥ 1,5 mm²
Vrsta rezila	Ploščato jeklo (možno brušenje ali zamenjava)
Navor privijanja vijaka rezila	15 Nm +5
Redno vzdrževanje	Čiščenje ohišja in koša, pregled rezila, brez vode na motorju
Popravila	Servis AL-KO ali pooblaščena delavnica
Skladiščenje	Na suhem mestu, izven dosega otrok, izključen iz omrežja

Pogosto zastavljena vprašanja - Classic 3.25 E AL-KO

Kako zagnati kosilnico?

Pritisnite gumb Start na ohišju stikala, nato potegnite varnostni vzvod proti ročaju in ga držite. Spustite gumb Start. Kosilnica zažene.

Kako ustaviti kosilnico?

Preprosto spustite varnostni vzvod. Motor in rezilo se samodejno ustavita. Počakajte, da se rezilo popolnoma ustavi, preden posežete vanj.

Moj koš za travo se ne napolni pravilno. Kaj storiti?

Preverite, da je trava suha, da mreža koša ni zamašena in da je izhodni kanal čist. Prilagodite višino reza in po potrebi nabrusite rezilo.

Ali lahko kosim v dežju?

Ne, prepovedano je uporabljati kosilnico na mokri travi ali v dežju. To povzroča nevarnost električnega udara in poškodbe stroja.

Kako očistiti kosilnico?

Uporabite metlo ali suho krpo. Nikoli ne škropite vode na napravo: voda lahko poškoduje ohišje stikala in električni motor.

Kdaj je treba rezilo nabrusiti ali zamenjati?

Takoj, ko se kakovost reza poslabša ali ko je rezilo topo, poškodovano ali neuravnoteženo. Nabrusite ga ali zamenjajte pri pooblaščenem servisu AL-KO.

Kosilnica nenormalno vibrira. Kaj storiti?

Takoj prenehajte z delom. Preverite, ali je rezilo poškodovano ali neuravnoteženo. Vibracije lahko povzroči tudi blokirana ovira. Pred pregledom izključite vtič.

Kateri podaljšek uporabiti?

Uporabite zunanji podaljšek s presekom najmanj 1,5 mm². Pritrdite ga na objemko za pritrditev kabla, da preprečite iztaknitev.

Ali lahko kosim na pobočju?

Da, vendar samo vzporedno s pobočjem (bočno). Ne presezite naklona 20° in nikoli ne kosite navzgor ali navzdol neposredno.

Kako pospraviti kosilnico po uporabi?

Izključite vtič, zložite ročaj za manjšo prostornino in shranite na suhem mestu, izven dosega otrok in nepooblaščenih oseb.

NAVODILA ZA UPORABO Classic 3.25 E AL-KO

Spremna beseda k priročniku

■ Pred zagonom preberite pričujoče navodilo za uporabo. To je predpogoj za varno delo in nemoteno delovanje.
■ Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi.
Navodilo za uporabo shranite in ga izročite morebitnemu naslednjemu uporabniku.

Pojasnilo oznak

Pozor!

Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in rokovanje.

Vsebina

Spremna beseda k priročniku....94

Opis izdelka....94

Varnostni napotki 96

Montaža....97

Delovni napotki....97

Skladiščenje 98

Popravila....98

Vzdrževanje in nega....98

Pomoč v primeru motenj....99

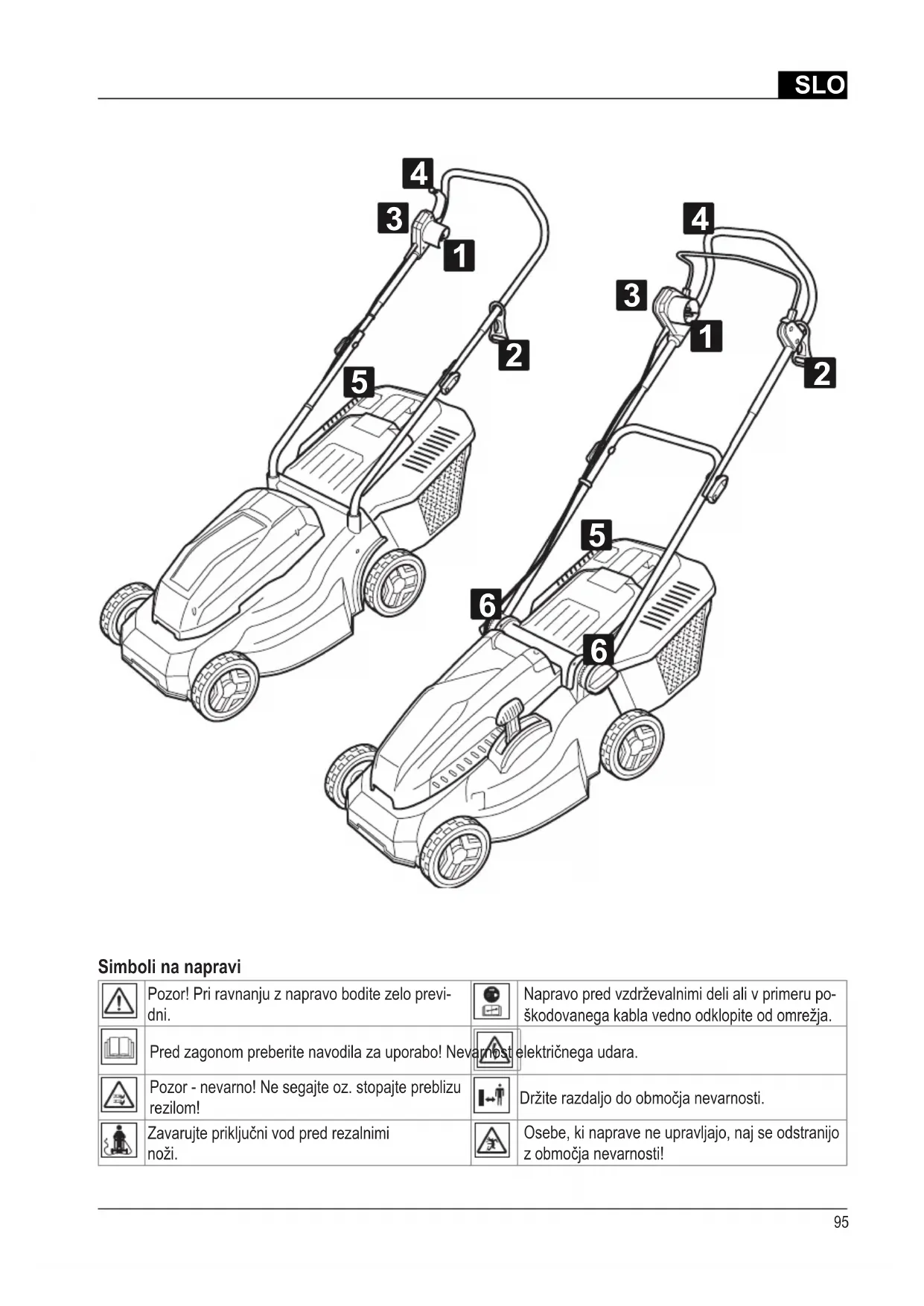

Opis izdelka

V tej dokumentaciji so opisane električne kosilnice s košaro za travo. Nekateri modeli so primerni tudi za mulčanje.

Identificirajte svoj model na podlagi slik o izdelku in opisa različnih opcij.

Uporaba v skladu z določili

Ta naprava je namenjena košenju posušenih travnatih površin za zasebno rabo.

Kakršnakoli druga uporaba velja za neskladno s predpisi.

Napačna uporaba

■ Ta kosilnica ni primerna za uporabo na javnih površinah, parkih, športnih prizoriščih ter v kmetijstvu in gozdarstvu.
Obstoječih varnostnih naprav ne smete demontirati ali premostiti, npr. s privezovanjem varnostnega loka na držalo.
■ Naprave ne uporabljajte v dežju in/ali kadar je trava mokra.
■ Naprave ne smete uporabljati za obrtne namene.

Varnostne in varovalne naprave

Pozor - nevarnost poškodb!

Varnostnih in varovalnih naprav ne smete odstraniti!

Varnostni lok / varnostni ročaj

Naprava je opremljena z varnostnim lokom ali varnostnim ročajem. Odvisno od različice. V primeru nevarnosti ga enostavno spustite. Motor in rezalni nož se zaustavita.

Zaščitni pokrov

Zaščitni pokrov varuje pred izvrženimi deli.

	Pozor! Pri ravnanju z napravo bodite zelo previ-dni.			Napravo pred vzdrževalnimi deli ali v primeru po-škodovanega kabla vedno odklopite od omrežja.
	Pred zagonom preberite navodila za uporabo! Neva			električnega udara.
	Pozor - nevarno! Ne segajte oz. stopajte preblizu rezilom!			Držite razdaljo do območja nevarnosti.
	Zavarujte priključni vod pred rezalnimi noži.			Osebe, ki naprave ne upravljajo, naj se odstranijo z območja nevarnosti!

Varnostni napotki

Upravitelj ali uporabnik sta odgovorna za nesreče, ki poškodujejo druge osebe in njihovo lastnino.

Pozor!

Prosimo, uporabljajte napravo in podaljševalni kabel samo v tehnično brezhibnem stanju!

Varnostnih in varovalnih naprav ne smete odstraniti!

Pozor - nevarnost poškodb!

Varnostnih in varovalnih naprav ne smete odstraniti!

Zaščita pred elektriko

Pozor - nevarnost zaradi toka!

Nevarnost zaradi dotikanja delov, ki prevajajo napetost!

Vtič nemudoma odklopite od omrežja, kadar je podaljševalni kabel poškodovan oz. pretrgan!

Hišno napetostno omrežje mora ustrezati navedbam o omrežni napetosti, ki so navedene v tehnični dokumentaciji. Drugih napetostni ne uporabljajte.

■ Uporabljajte samo podaljševalne kable, ki so predvideni za uporabo na prostem - min. premer 1,5 mm²

■ Ne uporabljajte poškodovanih ali lomljivih podaljševalnih kablov

■ Pred vsakim zagonom preverite stanje podaljševalnega kabla

■ Za podaljševalni kabel vedno uporabljajte posebno razbremenitev kabelskega potega

Kabel imejte vedno oddaljen od območja rezila in vedno naj poteka daleč od naprave.

Nikoli ne zapeljite s kosilnico prek podaljševalnega kabla

■ Napravo varujte pred vlago

Varnostni napotki za upravljanje

■ Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili za uporabo

■ Upoštevajte krajevna določila o najnižji dovoljeni starosti osebe, ki upravlja z napravo

■ Z napravo ne smejo upravljati osebe, ki so pod vplivom alkohola,amil ali zdravil

■ Napravo pred vsako uporabo preverite in nadomestite morebitne poškodovane dele

Območje, ki ga boste kosili, v celoti in skrbno preverite ter odstranite morebitne tujke

■ Nosite priporočljivo delavno obleko:

dolge hlače

■ stabilno in nedrsno obutev

■ Pri delu upoštevajte varno postavitev

■ Odstranite tretje osebe z območja nevarnosti

■ Od rezil odstranite telo, okončine in obleke

■ Z napravo opravljajte le pri zadostni dnevni svetlobi ali umetni osvetlitvi

■ Vtič vedno odklopite od omrežja in počakajte, da naprava miruje:

- če nastopijo motnje in nenavadno vibriranje naprave

pred sprostitvijo blokad

pred odstranitvijo zamašitev

ob stiku s tujki

Po stiku s tujki preverite morebitne poškodbe na kosilnici. Opravite potrebna popravila, preden napravo ponovno zaženete in ponovno delate s kosilnico.

- Še posebej bodite pozorni, kadar se kosilnica obrne ali kadar kosilnico uporabljate zelo blizu sebi

■ Pri košenju se izogibajte oviram (npr. vejam, drevesnim koreninam)

- Odreznine odstranjujte le, kadar je motor v mirovanju

■ Odklopite motor, kadar prečkate površino, ki ni namenjena košenju

■ Naprave nikoli ne dvigujte ali nosite pri prižganem motorju

Napravo smete uporabljati šele, ko je ta v celoti nameščena!

Namestitev košare za travo

Pozor - nevarnost poškodb!

Košaro za travo snemite in namestite le, kadar je motor izklopljen in rezalni nož v mirovanju.

1. Dvignite zaščitni pokrov in namestite košaro za travo v držala.

Praznjenje košare za travo 5

1. Dvignite zaščitni pokrov.
2. Izvesite košaro za travo in jo v smeri nazaj snemite.
3. Izpraznite košaro za travo.
4. Dvignite zaščitni pokrov in ponovno namestite košaro za travo v držala.

Vzpostavitev omrežnega priklopa

1. Omrežni vtič priključnega voda naprave vtaknite v kombinacijo stikalo-vtič 1.
2. Priključni vod naprave zavarujte z razbremenitvijo kabelskega potega 2.
   Zanka omrežnega kabla mora biti tako dolga, da lahko razbremenitev kabelskega potega zdrsne z ene na drugo stran.

Vklop motorja

Kosilnico lahko uporabljate le na ravni podlagi. Ne začnite v visoki travi. Podlaga ne sme vsebovati tujkov, npr. kamnov. Pri zagonu ne dvigajte kosilnice.

1. Držite pritisnjen gumb za zagon kombinacije stikalo-vtič 3.
2. Potegnite in držite varnostni lok / varnostni ročaj povlecite in držite proti držalu 4.
3. Spustite gumb za zagon.

Izklop motorja

1. Spustite varnostni lok / varnostni ročaj.
2. Počakajte na mirovanje rezalnega noža.

Delovni napotki

Upoštevajte krajevna določila o opravljanju s kosilnicami.

Območje, ki ga boste kosili, v celoti in skrbno preverite ter odstranite morebitne tujke
Nato začnite s košenjem, će se na delovnem območju ne nanašajo tretje osebe
■ Kosite le ob dobri vidljivosti
■ Napravo premikajte v hitrosti, ki je enaka zmerne- mu koraku
■ Kosite le z ostrimi rezalnimi noži
■ Pri košenju se izogibajte oviram (npr. vejam, drevesnim koreninam)
■ Na visečih območjih kosite vedno pravokotno na pobočje.
Kosilnice ne uporabljajte na pobočjih navzdol ali navzgor in pobočjih z več kot 20° naklonom
■ Na visečih območjih bodite še posebej pozorni pri spreminjanju delovne smeri

Napotki za košenje

■ S košenjem začnite čim bližje vtičn 6
■ Podaljševalni kabel naj bo vedno na že pokošeni travnati površini.
■ Višina rezanja naj bo nespremenjena 3–5 cm. Ne kosite več kot polovico višine trave.

■ Ne preobremenjujte kosilnice! Če število vrtljajev motorja zaradi dolge in težke trave občutno pade, dvignite višino rezanja in večkrat pokosite
■ Kosite v jutranjih ali poznih popoldanskih urah, saj to varuje sveže pokošeno travo pred izsušitvijo
V času močno povečane faze rasti kosite dvakrat tedensko, v nedeževnih obdobjih pa ustrezno manjkrat

Skladiščenje

■ Napravo vedno skladiščite z izvlečenim omrežnim vtičem
■ Spustite zgornje držalo navzdol, da vam bo naprava zasedla manj prostora
■ Napravo posušite in spravite tako, da bo nedostopna za otroke in nepooblaščene osebe

Popravila

■ Popravila lahko izvajajo le na servisnih mestih AL-KO in pooblaščene strokovne delavnice
Da bi se izognili neuravnoteženosti rezil in pritrdilnih zatičev, jih menjajte le v paru

Vzdrževanje in nega

Pozor - nevarnost poškodb!

Pred vsemi vzdrževalnimi ali negovalnimi delo vedno izvlecite omrežni vtič!

Pri vzdrževalnih in negovalnih delih na rezalnem nožu vedno nosite delovne rokavice!

Neuravnoteženi rezalni noži povzročajo močne vibracije in poškodbe na kosilnici.

■ Napravo za lovljenje trave redno preverjajte glede delovanja in obrabljenosti
■ Po košenju trave napravo temeljito očistite z omelcem in krpo. Umazanija na spodnji strani naprave, ki je ne odstranite, lahko ovira brezhibno delovanje
■ Naprave ne škropite z vodo! Voda, ki vdre, lahko uniči kombinacijo stikalo-vtič ali električen motor.
■ Rezalni nož redno preverjajte glede poškodb. Tope ali poškodovane rezalne nože lahko naostrijo ali obnovijo samo na servisnem mestu AL-KO oz. v pooblaščeni delavnici. Nabrušene rezalne nože je potrebno uravnotežiti

Pritezni vrtilni moment vijaka noža 15 Nm +5

Pozor!

Noži in motorna gred ne smejo biti izravnani!

Po vzdrževalnih delih na izolacijskih delih (npr. menjava rezalnega noža) je potrebno v skladu s smernico VDE 701 izvesti zaščitno kontrolo izolacije.

■ Obvezna kontrola s strani strokovnjakov:

• če ste zapeljali na oviro
  ob nenadnem stanju mirovanja
• če je rezalni nož upognjen
• če je motorna gred upognjena

Pomoč v primeru motenj

Motnja Možni vzroki Pomoč
Motor ne teče. Ni oskrbe	s tokom. Preverite hišno varovalko / podaljševalni kabel.
	Kabel naprave je okvarjen.	Poiščite servisno mesto AL-KO / pooblaščeno strokovno delavnico.
	Rezalni nož je blokiran.	Očistite kanal za izmet / ohišje, rezalni nož se mora prosto vrteti.Začnite s košenjem na nizki travi ali na že pokošeni površini, spremenite višino rezanja.
Moč motorja popušča.	Preveč trave v kanalu za izmet ali ohišju.	Očistite kanal za izmet / ohišje.Spremenite višino rezanja.
	Rezalni nož je top. Poiščite servisno mesto AL-KO oz. pooblaščeno strokovno delavnico, kjer ga naostrijo ali obnovijo.
Košara za travo se ne napolni zadosti.	Trava je vlažna. Pustite, da se trava posuši.
	Košara za travo je zamašena.	Očistite mrežo košare za travo.
	Preveč trave v kanalu za izmet ali ohišju.	Očistite kanal za izmet /ohišje.Spremenite višino rezanja.
	Rezalni nož je top. Poiščite servisno mesto AL-KO oz. pooblaščeno strokovno delavnico, kjer ga naostrijo ali obnovijo.

V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo pristojno servisno službo.
